LTE网络3G与4G互操作优化doi：10.3969/j.issn.1673 - 0194.2017.08.0931 3G、4G互操作背景在4G建网初期，由于资源限制，无法做到无缝覆盖；且目前4G网络暂不支持语音业务，需回落到3G网络，加上3G网络经过长时间的建设和优化，已经很成熟。
在未来一段相当长的时间里网络将呈现3G/4G共存的情况，为了更好的发挥3G和4G的网络优势，本文制定了以下专项研究目标：UE在3G/4G的空闲模式下，会优先驻留在LTE网络；当UE处于连接模式时，依据不同场景，利用经过测试验证后合适的门限值，使UE及时重定向进入WCDMA网络，从而降低断网的发生概率，提高整个网络的用户体验度。
本文这次专项优化内容主要为4G至3G重选、4G至3G重定向。
2 专项优化内容2.1 重选UE在Idle状态下，所执行的互操作方案。
当UE处于Idle状态时需要间断性的测量服务小区和邻小区的信号质量，以便在满足条件时可以驻留到优先级更高或者信号更好的小区。
整个测量及重选判决过程都是由终端发起和执行的，不需要网络侧控制。
但是网络侧会在信令中下发对应的参数门限，从而对UE的重选进行控制。
重选都是在Idle状态下进行的，首先应保证后台进行相应的参数配置。
2.2 4G至3G重选2.2.1 4G至3G重选参数的配置在LTE中，引入绝对频点优先级的概念，LTE与3G的频点优先级需设置为不同，LTE不同频点之间可以设置为相同或者不同的优先级。
LTE系统内异频点启测及判决门限与异系统间的参数是相同的。
具体核查条件如下。
确定以下两个feature打开。
set . featureStateTdScdmaSessionContinuity 1set . featureStateInterFrequencySessionContinuity 12.2.2 判定方法2.2.2.1 LTE端，启动测量RSRP q-RxLevMin+ threshX-High 满足可以从3G重选回4G。
2G3G4G互操作简介
2/3/4G互操作简介一、4G/3G/2G互操作方案示意图二、2G/3G/4G互操作参数原理简介1.重选测量启动与门限判决2/3/4G系统间、E/D/F频点系统内重选首先需要确定优先级。
其它条件相同的情况下，设置的优先级越高，配套参数带来的效果是：终端越容易驻留在该小区。
为了确保用户尽量驻留4G，将优先级最高的5、6、7分配给4G，4G中的室外D/F频点和室内E频点可根据不同的目的选择5、6、7不同优先级，如希望室分尽量多吸收业务，可设置E频点优先级高于D、F，希望控制室分信号外泄，可将D、F频点优先级设置高于E。
重选分两个过程：测量启动判决和重选门限判决启动条件：●同频重选，服务小区电平低于SIntraSearch；●向高优先级的异频/异系统重选，始终进行测量；●向低优先级的异频/异系统重选，服务小区电平低于SNonIntraSearch。
判决条件：●同频、同优先级重选，目标小区比服务小区高于某一相对值（Qhyst（服务小区）、Qoffset（目标小区）），则触发重选；●对高优先级重选，当目标小区高于某绝对门限（ThreshXHigh），则触发重选；●对低优先级重选，当服务小区低于绝对门限1（ThreshServlow）、目标小区高于绝对门限2（ThreshXlow），则触发重选。
注：4G对低优先级小区的异频重选和异系统重选，启动测量门限（SNonIntraSearch）和服务小区判决门限（ThreshServlow）是同一套参数，同时影响异频和异系统重选，仅依靠不同的目标小区判决门限（ThreshXlow）进行区分，故参数配置需兼顾异频和异系统性能。
如：高优先级D频点向低优先级F 频点、3G重选2 切换测量启动与门限判决切换策略与重选策略的原理相似。
■测量启动判决：A1、A2：◇A1事件：当服务小区电平（或质量，下同）高于某门限，则停止上报测量事件◇A2事件：当服务小区电平低于某门限，则开始上报测量事件（与SIntraSearch / SNonIntraSearch 相同）■切换门限判决：A3、A4、A5，三者选其一：◇A3事件：当邻区比服务小区高于某一相对值，则触发切换（与同优先级小区重选门限判决相同）◇A4事件：当邻区高于某绝对门限，则触发切换，（与对高优先级小区重选门限判决相同）◇A5事件：当服务小区低于绝对门限1、邻区高于绝对门限2，则触发切换，（与对低优先级小区重选门限判决相同）■A3、A4、A5均可以用于LTE系统内同频、异频判决门限，为确保空闲态和连接态的一致性，在确定两个小区之间的优先级高低后，同频/同优先级切换使用A2+A3，优先级低到高使用A2+A4，优先级高到低使用A2+A5。
文档34G互操作介绍_V1.0.0
TDS/TD-LTE系统间互操作介绍版权所有大唐移动通信设备有限公司本资料及其包含的所有内容为大唐移动通信设备有限公司(大唐移动)所有,受中国法律及适用之国际公约中有关著作权法律的保护。
未经大唐移动书面授权，任何人不得以任何形式复制、传播、散布、改动或以其它方式使用本资料的部分或全部内容，违者将被依法追究责任。
文档更新记录目录1.TDS/TD-LTE系统间互操作原理 (3)2.TDS/TD-LTE系统间互操作解决方案 (4)2.1TDS/TD-LTE无线部分解决方案 (4)2.2 PS域互操作核心网部分解决方案 (5)2.3 CS域互操作核心网部分解决方案 (6)3.TDS/TD-LTE系统间互操作用例 (6)3.1 PS域互操作用例流程图及描述 (6)3.2 CS域互操作用例流程图及描述 (14)4.参考资料................................................................................................. 错误！未定义书签。
1.TDS/TD-LTE系统间互操作原理为了实现TDS/TDL系统间互操作，无线部分和核心网部分都需要进行相应的变化。
无线部分需要支持异系统邻区测量、异系统小区间重选、异系统小区间切换；核心网部分PS域需要支持MME与SGSN之间的Gn/Gp接口：具体组网图请参看2.2节；现网的SGSN设备具备的是GnGp接口，为了能够与现网的SGSN进行互操作，因此TS 23.401协议在其附录D中描述了EPC设备与GnGp SGSN之间的互操作过程。
协议内容中EPC设备与GnGp之间的互操作流程主要涉及以下几个流程：1.MME到GnGp SGSN的路由区域更新过程2.GnGp SGSN到MME的TAU过程3.MME到3G SGSN联合硬切换的SRNS重定位过程4.3G SGSN到MME联合硬切换的SRNS重定位过程5.E-UTRAN到GERAN的系统间切换6.GERAN到E-UTRAN的系统间切换为了完成上述功能：●MME提供Gn接口功能；●P-GW提供Gn/Gp接口功能；●Gn/Gp接口均基于GTP Version 1；核心网部分CS域需要支持MME与MSC Server之间的SGs接口：具体组网图请参见2.3节对于连接到EUTRAN网络的，且具有CS域回退能力的终端，当其需要进行语音业务的时候，会通过在给MME的扩展业务请求中携带CSFB标识，触发网络进行CSFB过程。
3G4G互操作3G侧参数修改

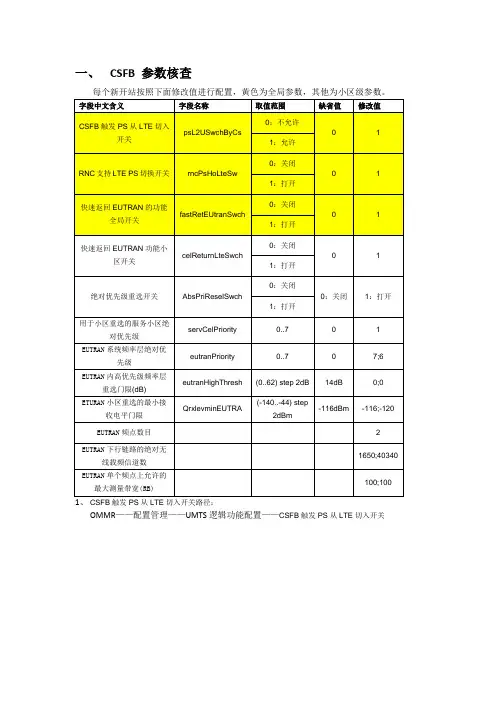

一、CSFB 参数核查
1、CSFB触发PS从LTE切入开关路径：
OMMR——配置管理——UMTS逻辑功能配置——CSFB触发PS从LTE切入开关
2、RNC支持LTE PS切换开关
OMMR——配置管理——UMTS逻辑功能配置——PLMN相关对象配置——逻辑RNC配置——RNC支持LTE PS切换开关
3、快速返回EUTRAN的功能全局开关
OMMR——配置管理——UMTS逻辑功能配置——快速返回EUTRAN的功能全局开关
4、快速返回EUTRAN功能小区开关
5、绝对优先级重选开关
6、用于小区重选的服务小区绝对优先级、EUTRAN系统频率层绝对优先级、EUTRAN内高优先级频率层重选门限(dB)、ETURAN小区重选的最小接收电平门限、EUTRAN频点数目、EUTRAN下行链路的绝对无线载频信道数、EUTRAN单个频点上允许的最大测量带宽(RB)
博乐.xlsx
每个无线小区在UEUtranRelation表中添加两条邻区关系，按下图仅需要RNC ID nodeb id 即可。
3G4G互操作简易说明
1.1 数据业务互操作详细手册1.1.1 eNodeB配置操作过程1.1.1.1配置到TDS互操作参数添加TDS频率信息LMT上在小区——小区异频载波信息——UTRA频率信息表中进行添加，按如下图添加TDS频率信息。
小区重选频点优先级配置为XXX(小于TDL高于GSM)，低优先级频点重选门限（ThreshX-Low）为A、小区重选最小信道要求配置为B，这样当TDS邻区的信道质量约好于B+A dbm时（这里重选条件不考虑Pcompensation参数值）就达到重选条件，可以进行重选。
✓小区本地ID✓UTRA频点（按照TDS频点配置）✓重选优先级存在指示（存在）✓小区重选频点优先级（配置为3）✓低优先级频点重选门限（即重选到TDS时，TDS需要满足的门限实际值=该参数+TDS 小区最小接入电平（参考TDS侧的设置-101dBm），即TDS需要满足-101+(该参数)，初次验证测试可以适当减小该参数，使得TDL更容易重选到TDS。
✓小区重选最小信道要求（配置为-101dBm，-103dBm或按照TDS都可以）✓其他参数按照默认值配置小区选择参数LMT上在小区——小区选择中配置SIB1中小区选择最小信道要求参数，将其配置为-120dbm配置小区重选公共参数表LMT上在小区——小区选择重选——小区重选公共参数表中配置本小区的重选参数，如下图所示。
关注非同频测量门限（即异频测量门限）、服务频点门限、小区重选优先级，配置为XXX，服务频点门限这些参数影响重选的条件。
非同频测量门限（SnonIntraSearchP）配置为XXX；小区重选优先级设置为XXX。
（说明：按要求LTE频点优先（Threshserving,lowP）级高于TDS邻区频点优先级）✓非同频测量门限有效（配置为存在）✓非同频测量门限（开启异频异系统测量时，LTE小区电平需要小于此值，实际值=该参数+LTE小区最小接入电平（-120dBm）；默认值20；验证4到3重选，可以适当提高此值（40或50），尽早开启测量。
TDLTE网络2G3G4G互操作指导书V10
LTE网络2G&3G&4G优化指导书(仅供内部使用）拟制: 广西LTE精品网项目组日期：更新: 日期：审核: 日期：批准: 日期：华为技术有限公司版权所有侵权必究一、 概述小区具有一定的覆盖范围，当移动终端UE 在系统内不断移动时，小区边缘信号质量可能会逐步降低，UE 为了保持连续的通信服务，需要根据服务小区和相邻小区的信号测量结果重选或切换到信号质量更好的小区。
本文主要介绍LTE 商用网3G\4G 网络间的重选、重定向原理及参数，4G/2G 间的CSFB原理，提出常见问题定位思路及优化方案，结合案例，希望通过该文档，对后续4G 与各系统间互操作优化提供参考。
二、 基本概念、空闲态互操作：重选（不同优先级重选）异系统测量触发UE 执行重选、重选原理终端从TDS 重选到LTE 邻区时，RNC 通过系统消息SIB19下发配置的重选相关参数，从低优先级小区重选到高优先级小区时，只需关注目标小区的门限，要求目标小区的测量值要大于设定的门限值。
终端从LTE 重选到TDS 邻区时，ENODEB 通过系统消息SIB3和SIB6下发后台配置的重选及邻区相关参数，从高优先级小区重选到低优先级小区时，UE 需要等待LTE 本小区信号低于异系统测量启动门限，才会触发对TDS 异系统的测量，当UE 测量到异系统的接收信号强度高于某一门限，且本系统的接收信号强度低于某一门限，就触发重选。
、重选信令TDL到TDS重选：1. UE 发送 RAU Request 消息给 GnGp SGSN ，发起 RAU 流程。
2. GnGp SGSN 发送 SGSN Context Request 消息给 MME ， MME 返回 SGSN Context Response 消息，携带 MM 和 PDP 上下文， MME 启动一个定时器。
3. GnGp SGSN 向 HSS 发送 Authentication Information Request(IMSI) ， HSS 响应 Authentication Information Acknowledge 消息，携带 GPRS 安全向量。
互操作规范中兴
各4G厂家设置原则中兴4G：一、4G至3G重选4G至3G重选触发机制：LTE服务小区RSRP< SnonIntraSearch，启动对3G频点的测量，当LTE服务小区RSRP< ThreshServing, LowP且3G小区RSCP> ThreshX, LowP时，终端从LTE小区重选到3G。
1.Snonintrasearch含义：该参数指示了小区重选的异频/异系统的测量触发门限Snonintrasearch，如果服务小区RSRP小于Snonintrasearch ，UE进行异频或异系统测量。
影响：LTE小区级2.ThreshServing, LowP含义：当重选低优先级载频/系统时，服务载频使用的低门限。
重选条件：(１)没有高优先级系统或载频的小区满足重选到高优先级的条件；且(２)在Treselection内，SServingCell < ThresholdServing_Low且低优先级系统或载频小区的SnonServingCell,x > ThresholdX_Low（包括频间和系统间），且(３) UE在当前服务小区的驻留时间超过1秒。
影响：LTE小区级3.频内小区重选优先级含义：cellReselectionPriority，该参数指示频内小区重选优先级。
小区重选优先级值越小优先级越低。
影响：LTE小区级4.小区选择所需的最小RSRP接收水平（dBm）含义：该参数指示了LTE小区满足选择条件的最小接收电平门限。
被测小区的接收电平只有大于Sel_Qrxlevmin时，才满足小区选择的条件。
影响：LTE小区级5.UTRAN TDD小区重选所需要的最小接收电平(dBm)含义：该参数指示了小区满足UTRAN TDD小区重选条件的最小接收电平门限。
重选到UTRAN TDD邻区需要计算的SnonServingCell,x的一个关键参数。
影响：TDS载频级6.UTRAN载频重选配置->ThreshX, LowP含义：当选择低优先级UTRAN TDD小区时，UTRAN TDD小区所使用的门限。
2G&3G&4G互操作脚本指导书-华为
CSFB互操作配置指导手册书——华为分册一、LTE CSFB功能脚本1.检查eNodeB侧license是否支持CSFB功能：2.打开重定向算法与CSFB开关。
MOD ENODEBALGOSWITCH: HoAlgoSwitch=GeranCsfbSwitch-1,HoModeSwitch= GeranPsHoSwitch-0&GeranRedirectSwitch-1&BlindHoSwitch-1;3.打开REDIRECTION开关。
MOD INTERRATPOLICYCFGGROUP: InterRatPolicyCfgGroupId=3,GeranGprsEdgeHoCfg= PS_HO-0&NACC_HO-0&CCO_HO-0&REDIRECTION-1;4.设置S1接口MME协议版本号为R8DSP S1INTERFACE:;查询MME协议版本号是Release 8则不需要执行MOD S1INTERFACE: S1InterfaceId=0, MmeRelease=Release_R8; （要重建S1链路）5.设置盲切换最高优先级异系统为GERANMOD CSFALLBACKBLINDHOCFG: CnOperatorId=0, InterRatHighestPri=GERAN, InterRatSecondPri=UTRAN, InterRatLowestPri=CDMA2000;6.添加GSM频点组。
1个小区最多配16个频点组ADD GERANNFREQGROUP:LOCALCELLID=1,BCCHGROUPID=0,GERANVERSION=EDGE, STARTINGARFCN=41,BANDINDICATOR=GSM_dcs1800,CELLRESELPRIORITYCFGIND=CFG,CELLRESE LPRIORITY=1,PMAXGERANCFGIND=NOT_CFG,CONNFREQPRIORITY=8;注释：BCCHGROUPID根据需要添加的组从0开始累加;STARTINGARFCN取该频点组中所有频点最小的频点，CONNFREQPRIORITY不能为0.7.GSM频点组添加频点每个小区同一频点组最多配31个频点，一个小区最大允许配置的频点为64 。
