土木工程制图[1]
合集下载
土木工程制图..
◆图样轮廓以外的尺寸界线距图样最外轮廓线之间的距离 ≮10，平行排列的尺寸线的间距宜为7～10，全图一致
◆总尺寸的尺寸界线应靠近所指部位，中间的尺寸界线 可稍短，但其长度要相等
土木工程制图
第1章 制图基础 16
§1-4 图纸上的字体
长仿宋体
宽：高=2/3
字号：20，14，10，7，5，3.5 直体： 0 1 2 3 4 5 6 7 8 9 A B C D E F 斜体：A B C D 1 4 5 6 8 9 0
位置应按规定布置。
c
幅面线
b
会
签
对中标志
栏
c
a 对中标志
装
订
边
对中标志（0.35b）
对中标志 标题栏
c
l A0~A3 横式幅面
土木工程制图
第1章 制图基础 5
图框、图标、会签栏实例
土木工程制图
第1章 制图基础 6
§1-2 图线和比例
1. 图线
(1) 线宽
线宽组（mm）
线宽比
线宽组
b 2.0 1.4 1.0 0.7 0.5 0.35
第1章 制图基础 7
线宽
b.35b
一般用途
主要可见轮廓线 可见轮廓线
可见轮廓线、图例线 见有关专业制图标准
不可见轮廓线 不可见轮廓线、图例线
土木工程制图
粗
单点
长
中
画线
细
粗
双点
长
中
画线
细
折断线
波浪线
第1章 制图基础 8
b 0.5b 0.35b
b 0.5b 0.35b 0.35b 0.35b
幅面
幅面 代号
土木工程制图(31张)PPT
置、尺寸以外，还要图示与本建筑有关的台阶、散水、花池 及垃圾箱等的水平外形图。
2、二层或二层以上楼层平面图 不但要图示本层的房间布置及墙、柱、门窗等构配件的
位置、尺寸以外，还要图示下面一层的雨篷、窗楣等构件水 平外形图。
3、屋顶平面图
图示特点
1、比例 1∶50、 1∶100、 1∶150、 1∶200、 1∶300 2、定位轴线 3、图例及代号、编号 4、线型 5、尺寸标注 6、标高标注 7、剖切符号、指北针、房间名称及其它符号 8、抹灰层、楼地面、材料图例
Ｂ
8
A
1
2
折线平面图编号
7
Ｃ
Ｂ
A
6
１２ 3 4
5
§2.3 建筑平面图
3、图例及代号、编号
窗：C1、 C2 ；C-1、 C-2或C1515； 门：M1、 M2 或 M-1、M-2;M0921等； 同一规格的门或窗均各编一个号,以便统计列门窗表。 也有用标准图集中的门窗代号标注，如 X—0924 （西南J601全板镶板门900×2400）
⑵ 中实线0.5b ：被剖切到的次要建筑构造（包括构配件）的 轮廓线（如墙身、台阶、散水、门扇开启线）、建筑构配件 的轮廓线及尺寸起止斜短线。
⑶ 中虚线0.5b ：建筑构配件不可见轮廓线。
⑷ 细实线0.25b ：其余可见轮廓线及图例、尺寸标注等线。 较简单的图样可用粗实线b 和细实线0.25b 两种线宽。
§2.3 建筑平面图
部分建筑构造及配件图例
空门洞
门、窗洞均为中 粗线
开启方向
线实线为 外开,虚线 为内开
外
内
开启方向线交
角的一侧安装
合页
内
45°
外
单扇门（包括平开或单面弹簧）
2、二层或二层以上楼层平面图 不但要图示本层的房间布置及墙、柱、门窗等构配件的
位置、尺寸以外，还要图示下面一层的雨篷、窗楣等构件水 平外形图。
3、屋顶平面图
图示特点
1、比例 1∶50、 1∶100、 1∶150、 1∶200、 1∶300 2、定位轴线 3、图例及代号、编号 4、线型 5、尺寸标注 6、标高标注 7、剖切符号、指北针、房间名称及其它符号 8、抹灰层、楼地面、材料图例
Ｂ
8
A
1
2
折线平面图编号
7
Ｃ
Ｂ
A
6
１２ 3 4
5
§2.3 建筑平面图
3、图例及代号、编号
窗：C1、 C2 ；C-1、 C-2或C1515； 门：M1、 M2 或 M-1、M-2;M0921等； 同一规格的门或窗均各编一个号,以便统计列门窗表。 也有用标准图集中的门窗代号标注，如 X—0924 （西南J601全板镶板门900×2400）
⑵ 中实线0.5b ：被剖切到的次要建筑构造（包括构配件）的 轮廓线（如墙身、台阶、散水、门扇开启线）、建筑构配件 的轮廓线及尺寸起止斜短线。
⑶ 中虚线0.5b ：建筑构配件不可见轮廓线。
⑷ 细实线0.25b ：其余可见轮廓线及图例、尺寸标注等线。 较简单的图样可用粗实线b 和细实线0.25b 两种线宽。
§2.3 建筑平面图
部分建筑构造及配件图例
空门洞
门、窗洞均为中 粗线
开启方向
线实线为 外开,虚线 为内开
外
内
开启方向线交
角的一侧安装
合页
内
45°
外
单扇门（包括平开或单面弹簧）
土木工程制图
氛围
03
建筑剖面图： 表示建筑物的 内部结构和空
间关系
06
建筑模型：表 示建筑物的立 体形象和空间
关系
结构设计
建筑结构设计：房屋、桥梁、 隧道等建筑物的结构设计
电子结构设计：电子产品、电路 板、芯片等电子设备的结构设计
机械结构设计：机械设备、汽车、 飞机等机械产品的结构设计
工业结构设计：工厂、生产线、 仓储等工业设施的结构设计
03
线型和字体的选择应与图纸的内容和目的相适应
04
线型和字体的规范使用有助于提高图纸的可读性和准确性
制图的具体步骤
绘制平面图
01
确定图纸比例和尺寸
02
绘制轴线、墙线、门窗等基本元素
03
添加标注、文字说明等辅助信息
04
检查图纸，确保无误后提交
绘制立面图
确定图纸比例 和尺寸
绘制建筑物的 立面纹理和装 饰细节
图、电气详图等
比例和尺寸标注
比例和尺寸标注的 规范：符合国家标 准和行业规范
比例：表示图形与 实物之间的相对大 小关系
尺寸标注：表示图 形中各部分尺寸的 大小和位置
比例和尺寸标注的 方法：使用绘图工 具和软件进行标注
线型和字体
01
线型：粗细、虚实、颜色等，用于表示不同类型和层次的信息
02
字体：字号、字体、颜色等，用于表示不同类型和层次的信息
绘制剖切线：在剖切位置
02 绘制剖切线，表示剖切的
方向和深度
标注尺寸和符号：在剖面
04 图上标注尺寸和符号，以
便理解和分析
制图的应用领域
建筑设计
01
建筑平面图： 表示建筑物的 平面布局和功
能分区
03
建筑剖面图： 表示建筑物的 内部结构和空
间关系
06
建筑模型：表 示建筑物的立 体形象和空间
关系
结构设计
建筑结构设计：房屋、桥梁、 隧道等建筑物的结构设计
电子结构设计：电子产品、电路 板、芯片等电子设备的结构设计
机械结构设计：机械设备、汽车、 飞机等机械产品的结构设计
工业结构设计：工厂、生产线、 仓储等工业设施的结构设计
03
线型和字体的选择应与图纸的内容和目的相适应
04
线型和字体的规范使用有助于提高图纸的可读性和准确性
制图的具体步骤
绘制平面图
01
确定图纸比例和尺寸
02
绘制轴线、墙线、门窗等基本元素
03
添加标注、文字说明等辅助信息
04
检查图纸，确保无误后提交
绘制立面图
确定图纸比例 和尺寸
绘制建筑物的 立面纹理和装 饰细节
图、电气详图等
比例和尺寸标注
比例和尺寸标注的 规范：符合国家标 准和行业规范
比例：表示图形与 实物之间的相对大 小关系
尺寸标注：表示图 形中各部分尺寸的 大小和位置
比例和尺寸标注的 方法：使用绘图工 具和软件进行标注
线型和字体
01
线型：粗细、虚实、颜色等，用于表示不同类型和层次的信息
02
字体：字号、字体、颜色等，用于表示不同类型和层次的信息
绘制剖切线：在剖切位置
02 绘制剖切线，表示剖切的
方向和深度
标注尺寸和符号：在剖面
04 图上标注尺寸和符号，以
便理解和分析
制图的应用领域
建筑设计
01
建筑平面图： 表示建筑物的 平面布局和功
能分区
土木工程制图与识图1第一章制图基本知识
2)图线的宽度 所有线型的图线宽度(b)应按图样的类型以及尺寸大小在 下列数系中选择：0.13mm，0.18mm，0.25mm，0.35mm， 0.5mm，0.7mm，1mm，1.4mm，2mm。 各图线组中的粗、中粗、中、细线宽分别为b、O.7b、 0.5b、O.25b，常用的b值为0.5～1mm。 同一图样中，同种图线的宽度应一致。
•必要时可注写在图名的下方或右侧，字号应比图名字号小一
号或二号。如： A-A
1:100
底层平面图 1:100
•必要时，允许在同一视图的铅垂和水平方向标注不同的 比例（但两种比例比值一般不超过5倍）。 公路纵断面图
铅垂方向 1:1000 水平方向 1:2000
•必要时，也可用比例尺的形式标注比例。一般可在图样中 的竖直和水平方向加画比例尺。
1.1.4
曲线板和制图模板
曲线板用来画非圆曲线。
1.1.4
曲线板和制图模板
在手工制图条件下，为提高制图的质量和速度，人们把 建筑工程专业上常用的符号、图例和比例尺均刻画在透明 的塑料薄板上，制成供专业人员使用的尺子就是制图模板。
1.1.5
比例尺
用来按一定比例量取长度时的专用量尺。 常用的比例尺有两种： 外形呈三棱柱体，上有六种不同比例的三棱比例尺。 有机玻璃材料，上有三种不同比例的比例直尺。
点画线应超过轮廓线 应是线段相交
中心线超过轮廓线太长 找出图线画法中的错误 点画线的两端应是线段
正确画法
应是线段相交
不应留空隙
应留空隙 找出图线画法中的错误 应是线段相交 正确画法
1.2.2 字体(GB/T 14691－1993)
字体要求：字体端正、笔画清楚、排列整齐、间隔均匀。 字高要求：字体高度h(mm)代表字体号数，1.8、2.5、 3.5、5、7、10、14、20八种。 1）汉字 汉字应写成长仿宋体或黑体。书写要领为：横平竖直、 注意起落、结构均称、填满方格。 汉字的高度不应小于3.5mm，其宽度一般为h/ 2 。
第1章土木工程制图概述

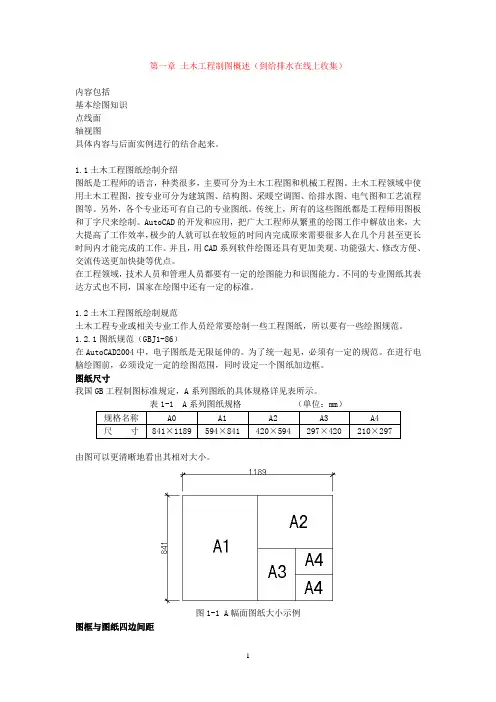

第一章土木工程制图概述（到给排水在线上收集）内容包括基本绘图知识点线面轴视图具体内容与后面实例进行的结合起来。
1.1土木工程图纸绘制介绍图纸是工程师的语言，种类很多，主要可分为土木工程图和机械工程图。
土木工程领域中使用土木工程图，按专业可分为建筑图、结构图、采暖空调图、给排水图、电气图和工艺流程图等。
另外，各个专业还可有自己的专业图纸。
传统上，所有的这些图纸都是工程师用图板和丁字尺来绘制。
AutoCAD的开发和应用，把广大工程师从繁重的绘图工作中解放出来，大大提高了工作效率，极少的人就可以在较短的时间内完成原来需要很多人在几个月甚至更长时间内才能完成的工作。
并且，用CAD系列软件绘图还具有更加美观、功能强大、修改方便、交流传送更加快捷等优点。
在工程领域，技术人员和管理人员都要有一定的绘图能力和识图能力。
不同的专业图纸其表达方式也不同，国家在绘图中还有一定的标准。
1.2土木工程图纸绘制规范土木工程专业或相关专业工作人员经常要绘制一些工程图纸，所以要有一些绘图规范。
1.2.1图纸规范（GBJ1-86）在AutoCAD2004中，电子图纸是无限延伸的。
为了统一起见，必须有一定的规范。
在进行电脑绘图前，必须设定一定的绘图范围，同时设定一个图纸加边框。
图纸尺寸我国GB工程制图标准规定，A系列图纸的具体规格详见表所示。
由图可以更清晰地看出其相对大小。
图1-1 A幅面图纸大小示例图框与图纸四边间距(两个图)我国GB制图规范规定，图1-1中的图框与图纸周边的各间距如表1-2所示。
标题栏、会签栏标题栏可以记录有图纸有关的绘图、设计、审核等信息。
标题栏的尺寸等有规定，各个行业之间有一定的差别。
建筑工程图每张图纸都要有标题栏（简称图标）。
其内容有：工程名称、图名、图号、设计号、设计人、绘图人、审核人员等的签名和日期。
图标应放在图纸的右下角。
如图1-3所示。
常见的标题栏格式见图所示。
标题栏的尺寸如表1-3所示。
表1-2 标准标题栏尺寸（单位：mm）标题栏除了尺寸有规定，里面的内容也有一个规范要求。
土木工程制图课件
图纸内容
给水系统图应包括管道平面布置图、管道纵剖面图和节点详图等，以 便更好地了解整个给水系统的结构和运作方式。
排水系统图
排水系统图概述
排水系统图是表示排水管道布置的系统图，包括污水管道、 雨水管道、废水处理设施等组成部分。
绘制要求
在绘制排水系统图时，应按照实际比例尺，详细标注管道 的管径、标高、坡度等参数，并清晰地表示出各个部件的 连接关系。
土木工程制图课件
contents
目录
• 土木工程制图概述 • 投影法与三视图 • 建筑施工图 • 结构施工图 • 给排水施工图 • 暖通空调施工图
01 土木工程制图概述
制图的基本知识
01
02
03
制图比例与尺寸
了解不同比例尺在图纸上 的表示方法和应用，掌握 尺寸标注的规则和技巧。
投影法与视图
学习正投影、斜投影、透 视图等基本投影方法，理 解三视图的形成和关系。
建筑立面图
总结词
表示建筑物的垂直立面效果的图纸
详细描述
建筑立面图是表示建筑物的垂直立面效果的图纸，主要表示建筑物的外观造型、 门窗、阳台、装饰等，是施工和管理的依据。
建筑剖面图
总结词
表示建筑物内部空间结构和构造的图 纸
详细描述
建筑剖面图是表示建筑物内部空间结 构和构造的图纸，主要表示建筑物的 楼层高度、梁板结构、墙体厚度等， 是施工和管理的依据。
图纸内容
排水系统图应包括管道平面布置图、管道纵剖面图和节点 详图等，以便更好地了解整个排水系统的结构和运作方式。
消防系统图
消防系统图概述
消防系统图是表示消防管道布置的系统图，包括消防泵、消防水池、消防栓等组成部分。
绘制要求
在绘制消防系统图时，应按照实际比例尺，详细标注管道的管径、标高、坡度等参数，并 清晰地表示出各个部件的连接关系。
给水系统图应包括管道平面布置图、管道纵剖面图和节点详图等，以 便更好地了解整个给水系统的结构和运作方式。
排水系统图
排水系统图概述
排水系统图是表示排水管道布置的系统图，包括污水管道、 雨水管道、废水处理设施等组成部分。
绘制要求
在绘制排水系统图时，应按照实际比例尺，详细标注管道 的管径、标高、坡度等参数，并清晰地表示出各个部件的 连接关系。
土木工程制图课件
contents
目录
• 土木工程制图概述 • 投影法与三视图 • 建筑施工图 • 结构施工图 • 给排水施工图 • 暖通空调施工图
01 土木工程制图概述
制图的基本知识
01
02
03
制图比例与尺寸
了解不同比例尺在图纸上 的表示方法和应用，掌握 尺寸标注的规则和技巧。
投影法与视图
学习正投影、斜投影、透 视图等基本投影方法，理 解三视图的形成和关系。
建筑立面图
总结词
表示建筑物的垂直立面效果的图纸
详细描述
建筑立面图是表示建筑物的垂直立面效果的图纸，主要表示建筑物的外观造型、 门窗、阳台、装饰等，是施工和管理的依据。
建筑剖面图
总结词
表示建筑物内部空间结构和构造的图 纸
详细描述
建筑剖面图是表示建筑物内部空间结 构和构造的图纸，主要表示建筑物的 楼层高度、梁板结构、墙体厚度等， 是施工和管理的依据。
图纸内容
排水系统图应包括管道平面布置图、管道纵剖面图和节点 详图等，以便更好地了解整个排水系统的结构和运作方式。
消防系统图
消防系统图概述
消防系统图是表示消防管道布置的系统图，包括消防泵、消防水池、消防栓等组成部分。
绘制要求
在绘制消防系统图时，应按照实际比例尺，详细标注管道的管径、标高、坡度等参数，并 清晰地表示出各个部件的连接关系。
第1章_土木工程制图
用三个投影表达点A 的位置 a′，a″） 时，可写成A（a ，a′，a″）。
第一章 点
20 2
§1 - 2
点在三投影面体系中的投影
V W
H
第一章 点
21 2
§1 - 2
点在三投影面体系中的投影
与两面体系一样，实际画投 与两面体系一样， 影图时需要把三个投影面展开成 一个平面。V 面不动，H 面绕OX 一个平面。 面不动， 轴向下旋转90°角，W 面绕OZ 90° 轴向右旋转90°角。此时OY 轴 90° 被“一分为二”，随H 面的轴记 一分为二” 为OYH ，随 W 面的轴记为OYW 。 （右图是不画投影面边框时点A （右图是不画投影面边框时点A 的三面投影图。）
a′a⊥OX轴 ′ ⊥ 轴
a′a″⊥OZ轴 ′ ″ 轴
第一章 点
25 2
§1 - 2
点在三投影面体系中的投影
（利用分规截量或圆规画弧作图。） 利用分规截量或圆规画弧作图。）
例1-3 如图所示，已知点A的两个投影 a及a′，求作a″。 如图所示，已知点A 求作a
第一章 点
26 2
§1 - 2
点在三投影面体系中的投影
五、点的两面投影
将点A 放在第Ⅰ分角中进行投 影，向H 面投射得a，称为点A 的 面投影。 水平投影或H 面投影。将点A向V 面投射得a′，称为点A 的正面投影 ， 面投影。 或V 面投影。
第一章 点
8 2
§1-1 点在两投影面体系中的投影
画法几何中规定：标记V 面投 画法几何中规定： 要在小写字母的右上角加一撇， 影，要在小写字母的右上角加一撇， a′； 面投影则不加一撇， 如a′；H面投影则不加一撇，如a 。 点A在空间的位置被其两个 投影a a′唯一确定 唯一确定， 投影a和a′唯一确定，因为两个投影 反映了三个方向的坐标(xA，yA， zA)。 点A可表述为A(a，a′)。
