【CN109932309A】一种骨钉体外降解用试验装置及试验方法【专利】
一种生物医用可降解镁合金骨钉及其制备方法[发明专利]
![一种生物医用可降解镁合金骨钉及其制备方法[发明专利]](https://img.taocdn.com/s3/m/dbf24457793e0912a21614791711cc7930b7785e.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010423633.9(22)申请日 2020.05.18(71)申请人 东莞立德生物医疗有限公司地址 523000 广东省东莞市松山湖高新技术产业开发区总部二路9号依时利大厦EA415(72)发明人 李扬德 滑有录 李卫荣 李扬立德 (74)专利代理机构 广州三环专利商标代理有限公司 44202代理人 张艳美 邹敏敏(51)Int.Cl.B24C 1/10(2006.01)B24C 9/00(2006.01)B24C 11/00(2006.01)(54)发明名称一种生物医用可降解镁合金骨钉及其制备方法(57)摘要本发明提供了一种生物医用可降解镁合金骨钉的制备方法，包括以下步骤：(1)将镁合金骨钉本体进行预处理，清除表面杂质；(2)将镁合金骨钉本体固定位置并且能旋转，启动喷丸机对镁合金骨钉本体进行喷丸处理，喷丸采用硬度为58-63HRC的不锈钢丸，直径为0.05-0.7mm；(3)将步骤(2)中经喷丸处理后的镁合金骨钉本体进行清洗，得到生物医用可降解镁合金骨钉。
该方法制备的生物医用可降解镁合金骨钉的降解速度为可调控的，可实现减缓生物医用可降解镁合金骨钉的降解速度，有效地调控生物医用可降解镁合金骨钉的在体时间，同时生物医用可降解镁合金骨钉的制备方法简单、成本低廉、容易实现大规模工业生产。
权利要求书1页 说明书4页CN 111451944 A 2020.07.28C N 111451944A1.一种生物医用可降解镁合金骨钉的制备方法，其特征在于，包括以下步骤：(1)将镁合金骨钉本体进行预处理，清除表面杂质；(2)将所述镁合金骨钉本体固定位置并且能旋转，启动喷丸机对所述镁合金骨钉本体进行喷丸处理，喷丸采用硬度为58-63HRC的不锈钢丸，直径为0.05-0.7mm；(3)将步骤(2)中经喷丸处理后的所述镁合金骨钉本体进行清洗，得到生物医用可降解镁合金骨钉。
一种抗菌可降解的镁合金骨钉及其制造方法[发明专利]
![一种抗菌可降解的镁合金骨钉及其制造方法[发明专利]](https://img.taocdn.com/s3/m/8e64869131b765ce04081458.png)

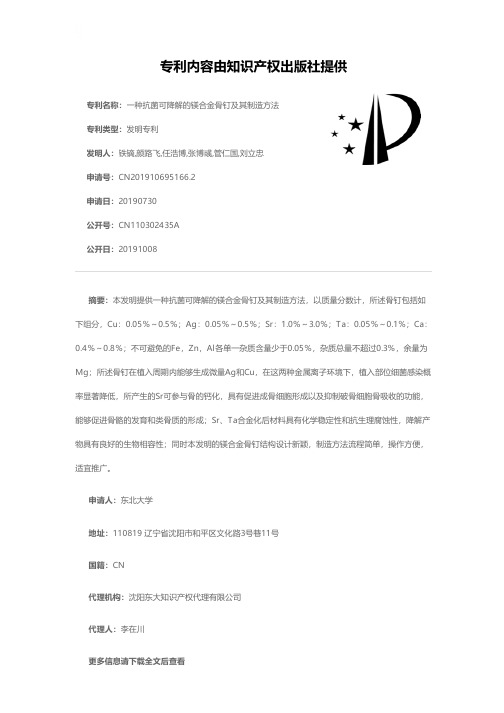

专利名称：一种抗菌可降解的镁合金骨钉及其制造方法专利类型：发明专利
发明人：铁镝,颜路飞,任浩博,张博彧,管仁国,刘立忠
申请号：CN201910695166.2
申请日：20190730
公开号：CN110302435A
公开日：
20191008
专利内容由知识产权出版社提供
摘要：本发明提供一种抗菌可降解的镁合金骨钉及其制造方法，以质量分数计，所述骨钉包括如下组分，Cu：0.05％～0.5％；Ag：0.05％～0.5％；Sr：1.0％～3.0％；Ta：0.05％～0.1％；Ca：0.4％～0.8％；不可避免的Fe，Zn，Al各单一杂质含量少于0.05％，杂质总量不超过0.3％，余量为Mg；所述骨钉在植入周期内能够生成微量Ag和Cu，在这两种金属离子环境下，植入部位细菌感染概率显著降低，所产生的Sr可参与骨的钙化，具有促进成骨细胞形成以及抑制破骨细胞骨吸收的功能，能够促进骨骼的发育和类骨质的形成；Sr、Ta合金化后材料具有化学稳定性和抗生理腐蚀性，降解产物具有良好的生物相容性；同时本发明的镁合金骨钉结构设计新颖，制造方法流程简单，操作方便，适宜推广。
申请人：东北大学
地址：110819 辽宁省沈阳市和平区文化路3号巷11号
国籍：CN
代理机构：沈阳东大知识产权代理有限公司
代理人：李在川
更多信息请下载全文后查看。
一种适用于直立实验的外固定装置及其使用方法[发明专利]
![一种适用于直立实验的外固定装置及其使用方法[发明专利]](https://img.taocdn.com/s3/m/ec1d00317f1922791688e8ea.png)
专利名称：一种适用于直立实验的外固定装置及其使用方法专利类型：发明专利
发明人：郑烜琦,吴爱悯,黄锦锋,陈栋,林甲亮
申请号：CN201910221756.1
申请日：20190322
公开号：CN109938871A
公开日：
20190628
专利内容由知识产权出版社提供
摘要：本发明提供一种适用于直立实验的外固定装置，包括有相互连接的底板和背板，背板可沿背板轴向上下移动并改变与底板间的相对位置，背板上设置有固定受试者躯干的背板约束装置，背板上可组卸连接有棒杆，棒杆上与背板相连的一端为固定端。
棒杆以固定端为支点旋转任意角度且固定于该角度。
底板约束受试者上肢或下肢。
本发明还提供该装置的使用方法包括建立普通直立模型、轴向拉伸模型、轴向加压模型、脊柱侧弯模型。
申请人：温州医科大学附属第二医院、温州医科大学附属育英儿童医院
地址：325000 浙江省温州市鹿城区学院西路109号
国籍：CN
代理机构：温州名创知识产权代理有限公司
代理人：陈加利
更多信息请下载全文后查看。
一种用于骨科的便于使用型辅助接骨钉取出装置[发明专利]
![一种用于骨科的便于使用型辅助接骨钉取出装置[发明专利]](https://img.taocdn.com/s3/m/baee76caaaea998fcd220e1f.png)
专利名称：一种用于骨科的便于使用型辅助接骨钉取出装置专利类型：发明专利
发明人：安俊杰
申请号：CN201910524498.4
申请日：20190618
公开号：CN110236663A
公开日：
20190917
专利内容由知识产权出版社提供
摘要：本发明涉及一种用于骨科的辅助接骨钉取出装置，尤其涉及一种用于骨科的便于使用型辅助接骨钉取出装置。
要解决的技术问题是：提供一种能够对医护人员手部进行承托、省时省力的用于骨科的便于使用型辅助接骨钉取出装置。
技术方案如下：一种用于骨科的便于使用型辅助接骨钉取出装置，包括有大倒U形板、第一底座、第二底座、大滑套、大连接轴、大轴承、旋转盘等；大倒U形板的左下端连接有第一底座，大倒U形板的右下端连接有第二底座。
本发明所提供的一种用于骨科的便于使用型辅助接骨钉取出装置，能够对接骨钉取出器进行辅助，能够对医护人员的手部进行承托，减轻了医护人员的负担，省时省力，有利于医疗工作的开展和进行，结构简单。
申请人：安俊杰
地址：132101 吉林省吉林市经济技术开发区翰林路77号吉林农业科技学院
国籍：CN
更多信息请下载全文后查看。
一种正畸骨钉[发明专利]
![一种正畸骨钉[发明专利]](https://img.taocdn.com/s3/m/b4b80fc6dd36a32d737581ea.png)
专利名称：一种正畸骨钉
专利类型：发明专利
发明人：袁一杰
申请号：CN201811601110.8申请日：20181226
公开号：CN109498194A
公开日：
20190322
专利内容由知识产权出版社提供
摘要：本发明涉及口腔矫正临时性固定装置技术领域，特别涉及一种正畸骨钉。
包括正畸骨钉本体，所述正畸骨钉本体从上到下依次设置为头部、结扎连接部、辅弓连接部、组织增压阻挡环、颈部和螺纹部，所述头部设置为三角形结构，所述头部的三个角设置为弧形倒角，所述结扎连接部上设置有结扎孔。
所述辅弓连接部设置为三角形结构，所述辅弓连接部的三个角设置为弧形倒角，所述辅弓连接部上设置有辅弓孔。
所述组织增压阻挡环与颈部连接处所形成的夹角为90°。
所述螺纹部设置为不对称螺纹结构，所述螺纹部的底端设置有切削头，所述切削头设置为经过5‑7个锥度螺纹。
本发明的正畸骨钉便于辅弓安装、不易松动脱落、提高骨皮质较硬区域植入效率、使用效果好。
申请人：袁晓
地址：266000 山东省青岛市海尔路59号
国籍：CN
代理机构：北京中北知识产权代理有限公司
代理人：王皎
更多信息请下载全文后查看。
一种骨钉取出装置[实用新型专利]
![一种骨钉取出装置[实用新型专利]](https://img.taocdn.com/s3/m/25265ba2cf84b9d529ea7a2d.png)
专利名称：一种骨钉取出装置专利类型：实用新型专利
发明人：王国印
申请号：CN201720951367.0申请日：20170801
公开号：CN208388735U
公开日：
20190118
专利内容由知识产权出版社提供
摘要：本实用新型揭示了一种骨钉取出装置，其包括套筒、转动把手、传动杆、骨钉适配件、第一夹紧组件、第二夹紧组件，以及紧固组件，所述套筒套设于所述传动杆上，且所述传动杆的一端与转动把手相连接，另一端与骨钉适配件相连接；所述第一夹紧组件和第二夹紧组件对称设于所述套筒的两侧，所述紧固组件包括连接件和螺母，所述连接件的一端贯穿所述第一夹紧组件，另一端贯穿所述第二夹紧组件，所述连接件的两端设置所述螺母。
本实用新型结构简单、操作简便，减轻医务人员的工作难度，并且通过第一夹紧组件和第二夹紧组件实现骨钉取出装置的稳定固定，避免在取骨钉时对患者造成二次伤害。
申请人：超微(上海)骨科医院管理股份有限公司
地址：201807 上海市嘉定区上海市嘉定工业区汇源路55号8幢7层A区7001室
国籍：CN
代理机构：苏州集律知识产权代理事务所(普通合伙)
代理人：安纪平
更多信息请下载全文后查看。
一种髋关节外科术中骨钉植入定位装置[发明专利]
![一种髋关节外科术中骨钉植入定位装置[发明专利]](https://img.taocdn.com/s3/m/a2607c6c2a160b4e767f5acfa1c7aa00b52a9d30.png)
专利名称：一种髋关节外科术中骨钉植入定位装置专利类型：发明专利
发明人：王高,程凌,张敏,黄志荣,张强
申请号：CN202210183311.0
申请日：20220228
公开号：CN114533243A
公开日：
20220527
专利内容由知识产权出版社提供
摘要：本发明涉及一种髋关节外科术中骨钉植入定位装置，属于医疗器具技术领域，提出了一种髋关节外科术中骨钉植入定位装置，包括定位机构、连接机构和支撑机构，所述定位机构安装在连接机构的中部位置，所述连接机构的两端分别连接有第二束缚带和第四束缚带，且所述连接机构的两侧分别套接安装有两个支撑机构，两个所述支撑机构上分别安装有第一束缚带和第三束缚带。
通过第一束缚带、第二束缚带、第三束缚带和第四束缚带将连接机构和支撑机构的两端分别固定在患者腰部和大腿位置，使连接机构和定位机构的位置正对患者髋关节位置，并进行固定，且不随着患者腿部摆动产生影响，便于保证手术位置的准确性，避免对患者产生伤害。
申请人：南昌市洪都中医院
地址：330008 江西省南昌市民德路264号
国籍：CN
代理机构：北京奇眸智达知识产权代理有限公司
代理人：樊进茹
更多信息请下载全文后查看。
一种药物缓释型可吸收骨钉[实用新型专利]
![一种药物缓释型可吸收骨钉[实用新型专利]](https://img.taocdn.com/s3/m/c167033949649b6649d747ce.png)
专利名称：一种药物缓释型可吸收骨钉
专利类型：实用新型专利
发明人：江旭波,张军平,杨吕昆,吕跃群,俞惠菊,唐杰申请号：CN201921302772.5
申请日：20190813
公开号：CN211094620U
公开日：
20200728
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种药物缓释型可吸收骨钉，属于骨钉的技术领域，包括钉体，所述钉体为两端贯通的中空结构，内部中空区域为腔体，腔体内间隔设置有至少两个封端塞，封端塞的降解速率大于钉体的降解速度，相邻的封端塞之间的独立的腔体区域为药物填充区，药物填充区能够携带消除炎症的药物，封端塞降解完毕后，药物得以释放，由此能够消除骨钉植入处的炎症反应，促进该处的正常愈合。
申请人：天津博硕倍生物科技有限公司
地址：301700 天津市武清区陈咀镇梅石公路486号
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910291043.2
(22)申请日 2019.04.11
(71)申请人 河南科技大学
地址 471000 河南省洛阳市涧西区西苑路
48号
(72)发明人 胡志刚 马晓孟 赵梦文 王新征
宋春辉
(74)专利代理机构 洛阳公信知识产权事务所
(普通合伙) 41120
代理人 宋晨炜
(51)Int.Cl.
G01N 17/00(2006.01)
G01N 5/04(2006.01)
(54)发明名称
一种骨钉体外降解用试验装置及试验方法
(57)摘要
一种骨钉体外降解用试验装置，包括上位
机、单片机、注射器、推动机构和循环机构，推动
机构与注射器的活塞柄固定连接并且在连接处
设置有压力传感器，注射器内容纳有模拟体液和
仿生骨，仿生骨没入到模拟体液中并且仿生骨的
两端分别抵在注射器的活塞和喷嘴上，待试验的
可降解骨钉设置在仿生骨上，循环机构与注射器
相连通用于循环模拟体液，上位机、推动机构、压
力传感器和循环机构均与单片机电连接。
本发明
能够保证可降解骨钉始终在类似于人体的腐蚀
环境和力学环境中进行降解，从而精确试验出可
降解骨钉的体外降解性能。
权利要求书2页 说明书6页 附图5页CN 109932309 A 2019.06.25
C N 109932309
A
权 利 要 求 书1/2页CN 109932309 A
1.一种骨钉体外降解用试验装置，其特征在于：包括上位机、单片机、注射器、推动机构和循环机构，推动机构与注射器(2)的活塞柄固定连接并且在连接处设置有压力传感器(21)，注射器(2)内容纳有模拟体液(7)和仿生骨(5)，仿生骨(5)没入到模拟体液(7)中并且仿生骨(5)的两端分别抵在注射器(2)的活塞和喷嘴上，待试验的可降解骨钉(6)设置在仿生骨(5)上，循环机构与注射器(2)相连通用于循环模拟体液(7)，上位机、推动机构、压力传感器(21)和循环机构均与单片机电连接。
2.如权利要求1所述的一种骨钉体外降解用试验装置，其特征在于：包括结构框架(1)，所述推动机构包括固定设置在结构框架(1)上的步进电机(10)，步进电机(10)驱动连接有丝杆(14)，丝杆(14)上配合套设有加力板(17)，加力板(17)上穿设有滑杆(18)，滑杆(18)与所述活塞柄固定连接，滑杆(18)上套设有弹簧(19)，弹簧(19)的两端分别于加力板(17)和活塞柄固定连接。
3.如权利要求2所述的一种骨钉体外降解用试验装置，其特征在于：所述结构框架(1)上固定设置有导轨(15)和挡板(16)，并且导轨(15)和挡板(16)相互垂直，所述加力板(17)与导轨(15)滑动连接，所述丝杆(14)的一端与挡板(16)转动连接，丝杆(14)的另外一端固定套设有从动轮(13)，所述步进电机(10)的输出轴上固定套设有主动轮(11)，主动轮(11)和从动轮(13)通过皮带(12)相连接。
4.如权利要求2所述的一种骨钉体外降解用试验装置，其特征在于：所述压力传感器(21)上固定设置有弹簧座(20)，所述滑杆(18)和所述弹簧(19)均与弹簧座(20)固定连接，滑杆(18)远离弹簧座(20)的一端固定连接有限位板，限位板的面积大于滑杆(18)的截面积。
5.如权利要求1所述的一种骨钉体外降解用试验装置，其特征在于：所述活塞上开设有进液孔(3)，所述循环机构包括依次连通的出液管(22)、循环泵(23)、流量计(24)和进液管(25)，其中出液管(22)与所述喷嘴相连通，进液管(25)与进液孔(3)相连通。
6.如权利要求5所述的一种骨钉体外降解用试验装置，其特征在于：所述活塞上开还开设有透气孔(4)。
7.如权利要求1所述的一种骨钉体外降解用试验装置，其特征在于：所述注射器(2)的进口端固定连接有活塞垫片(9)，活塞垫片(9)上开设有四个与注射器(2)的活塞轴的四个侧棱一一对应的缺口。
8.如权利要求1所述的一种骨钉体外降解用试验装置的试验方法，其特征在于：包括如下步骤：
S1、取待试验的可降解骨钉(6)，测算骨钉表面积，清洗并且吹干后进行称重得到初始质量W0；
S2、对仿生骨(5)做折断处理，并且将可降解骨钉(6)植入到折断的仿生骨(5)中对仿生骨(5)进行固定；
S3、配制模拟体液(7)并且高温灭菌；
S4、检测注射器(2)的摩擦力和压力传感器(21)的所受的重力；
S5、将仿生骨(5)和可降解骨钉(6)置入到注射器(2)中，并且向注射器(2)中注入模拟体液(7)；
S6、通过上位机向单片机输入推力的设定值和加载时间以及循环机构的循环速度，单
2。
