BTS故障处理
冯智能-BTS常见故障分析

BTS常见故障分析—传输类故障分析冯智能网上故障统计表明,基站的传输故障占到BSS系统所有故障的数量的60%~80%,故障现象:1.告警台:有“LAPD链接告警”、“BIE失步”“LAPD_OML故障告警”、“13M失锁”等告警。
2.话统台:故障时间内,小区切换成功率、掉话率指标异常。
3.用户投诉:打不通电话(BTS 传输断)、话音质量差或掉话(误码)。
告警R-LOS接收侧光信号丢失、危急告警。
原因:1.光纤故障(断)2.SDH板发送故障3.SDH板接收模块故障。
检测方法:自环法、光功率测试法。
T-ALOS告警:2M支路输入模拟信号丢失。
方法:逐级环回法:1.E1接口板相应通道内环回2.DDF架环回3.检查DDF架到交换机的线缆。
TU-AIS告警:与配置有关,时隙配置,业务方向配置。
基站常见告警交换端报1.AIS 接入一个不正常的信号,远端告警(1)基站断(2)配置有问题2.2M 信号丢失 DDF架有问题链接线路断3.远端告警 REMOTE 没有 1. 2. 告警 4.误码 TU指针调整 2M接头接地虚焊支路上产生误码线路上也产生误码。
处理方法:逐段环回判断故障点。
故障定位的常用方法:1.分析2.环回3.换板。
传输电路中断:基站和BSC之间传输环节越多,传输中断可能性越大。
E1接头接触不良:工程质量问题,会造成传输时有时无,语音质量差,严重时会造成基站传输中断。
传输闪断:传输误码率高,多见于使用微波、HOSL,或传输环节多的基站,阴雨天气更频繁。
传输接地不好:传输线浮地,将造成E1信号电平异常,可能导致LAPD链路中断。
常见故障一:E1不通、OML断链。
故障分析:该问题原因可能为E1线缆问题,或者传输设备问题,或者坏版问题处理步骤如下:1.使用自环线对基站侧自环,观察E1接口板指示灯是否熄灭。
如接口指示灯不灭,则可能为基站接口板问题,更换接口板、2.使用自环线对BSC侧自环,观察BIE接口板只是灯是否熄灭。
BTS常见故障及问题处理

BTS常见故障及问题处理BTS常见故障及问题处理:软故障:通过复位、断电解决。
故障定位:熟悉通路(发射通路、接收通路、传输通路、控制通路)交叉法:如载频交叉、光纤交叉、接收线交叉等,由此判定故障所在。
同步丢失:(系统时间)一般出此现象,看设备是否有电,然后从基站往上做环回。
如果正常,则一般为基站本身的问题,如:2M线头子不好、T43板、NIU板、MCU、uBCU机框问题。
也可以用PCMCIA卡起站,对基站做自环回检查。
bit误码高:可能原因有:传输接地不好、没有与基站共地、2M线头子不好、传输本身不好(可以挂表做2M测试远端告警:在BSC侧看到MMS远端告警,表示BTS没收到BSC的信号,由BTS发给BSC远端告警。
可以先做从基站往上做环回,观察BSC端MMS状态。
可能原因同上。
传输好,基站起不来此种现象一般为MMS为B-U状态,但RSL为E-U或D-U状态,即信令起不来。
可以先将2M拔断,看BSC 端MMS状态是否依旧B-U(传输在基站前就有环回,传输也可以做软环回)。
可能原因同上。
复合故障处理流程检查传输接地、传输与基站是否通过一个铜牌接地、重做2M头子—> 排除基站自身的可能问题(更换T43板、NIU板、MCU、uBCU机框) —> 挂表做2M测试—> 通知网管。
根据具体情况,可以做适当调整,问题一旦超时,请寻求电话和现场支持。
调测80或接收补偿值异常对Mcell基站,可能原因有:信号发生器设置有误、硬件连接有误、天线选择号错误、AB通路错误、载频硬件故障、载频软故障、双工器故障、DLNB故障、IADU故障、射频线故障、载频接收线故障、载频接收线未连接好、IADU拨位开关设置有误。
对Horizon基站,可能原因有:信号发生器设置有误、硬件连接有误、天线选择号错误、AB通路错接收矩阵告警DLNB或IADU(Mcell6);SURF(horizon)、载频软硬故障、接收线未连接好整个柜子载频OOS可能原因有:MCU故障、FMUX故障(out口应有光,但要注意不要正对眼睛,防止损伤)、光纤接反、光纤损坏、软故障。
华为BSCBTS典型故障处理

华为典型故障处理1 告警介绍:1.1告警分类:由于上报告警的网元不同,为告警规划的ID也不同,具体可分为:BSC控制器告警:20***~22***3900基站告警:25***、26***、28***自定义告警:65033~65040(门禁、烟感、水浸、交流断电、稳压器防盗等)从告警需要关注的程度不同可以分为故障、事件、工程告警:故障告警又分为:紧急告警、重要告警、次要告警、提示告警告警与事件的区别:事件是指被管对象发生的任何情况的通称。
例如对象的增加、删除、修改、状态改变等。
考虑到和原有系统的兼容,故障子系统中的事件专指:系统正常运行状态下产生且需要提示用户的通知。
工程告警:对设备在特定状态下上报的告警进行特殊处理,以达到降低告警数量、减轻维护人员工作量的目的。
设置方法:M2000菜单栏依次点击:“监控”、“告警设置”、“工程告警过滤”、“设置”从网管分类不同可以分为:电源系统、硬件系统、环境系统、通信系统、运行系统、业务质量、信令系统、中继系统2 告警查看方法2.1 查看当前未恢复告警未恢复告警就是设备当前存在的告警,需要重点关注和处理,监控未恢复告警是发现故障最直接最快速的手段。
2.1.1M2000操作方法(OMC级别)1、点击菜单栏监控/浏览告警列表2、在出现的过滤菜单栏中将状态为已清除的选项去掉,点击右下角的确认,就会弹出当前未恢复告警的列表。
2.1.2WEBLMT 操作方法(BSC 级别)在WEBLMT 界面依次点击“告警”、“浏览活动告警”、“故障”即可查询当前BSC 以及下挂基站的所有活动告警。
2.2 查询告警日志(历史告警)的方法查看告警日志是故障定位的常用方法,操作与查看未恢复告警类似,M2000对历史告警进行了优化,对同一网元同一告警多次上报进行了归一化处理,在告警信息中多了频次首次发生时间、最近发生时间等字段,如果需要逐条列出历史告警,请到WEBLMT 中进行查询。
2.2.1 M2000操作方法(3 a E H 浏览告警列表回 ilanager12000移动网元管理系^(10.228.192.10)-[主拓扑]监控①维护勉拓扑◎性能(E )安全㈢配置©软件®报表®窗口迴)帮助®系统㈤ 昭卩區册I 邂理A 蟲工作¥查询爭件日志㈢ 当前观團 性能监控日监控國值管理(H )…I 室内分布万冰蒔谷II.--2bJ■11JU :-1■:IaJ^::查询告警日志Q2.2.2WEBLMT操作方法在WEBLMT页面点击告警/查询告警日志,就可以进入到查询历史告警的界面:1、可以对查询的告警类型、告警时间、告警级别等进行设置;2、可以通过基站过滤进行单站点告警过滤;3、返回数目最大可以设置为4000,请修改为4000,防止出现因告警条数超过设置值导致部分告警无法显示的问题;3 性能结果统计统计的三要素:测量对象、指标名称、测量周期测量对象:指测量的网元实体,比如BSC、基站、小区、载频等;指标名称:测量统计的具体名称,比如:“DPUCPU占用率平均值”测量周期:BSC6900目前支持:5分钟、15分钟、60分钟、24小时测量3.1 性能结果统计开启方法BSC6900默认全指标登记,并上传至M2000数据库,但是M2000并不对没有开启的指标进行解析,如果要查询某些指标的结果,进行就必须先在策略设置中开启,具体操作如下:1、点击菜单栏性能/测量管理/测量设置國值管理⑤ 自定艮指标管理側 性能对象集管理回2、弹出的菜单中选择网元、功能级、功能子集、测量周期、测量对象后,单击右下角的“应用”,测量任务就开启了,M2000会对网元下一周期上传的统计结果进行解析,到时就可以查询到对应的统计结果。
华为BTS故障案例分析

BTS故障案例分析案例1:TRX单板反复加载1.现象描述某地基站进行预调,先后有3个基站出现上电后TRX单板反复加载现象,现象具体表现:∙基站上电后TMU板启动、运行正常,全部TRX单板由初始状态(4个灯全亮)进入数据加载阶段(RCP/RDP灯0.25秒闪)∙接着TRX单板进入启动阶段(RCP/RDP灯快闪,FAIL灯间断闪)∙然后又回到初始状态,如此循环。
∙操作维护终端可看到TRX单板软件加载进度指示条反复出现,TRX无法正常工作。
2.告警信息:∙TRX主时钟告警∙TRX单板通信告警∙TRX时钟严重告警∙TRX处理器运行告警3.处理方法:(1)检查基站背面数据总线连线:∙从TMU的背板CMB板与数据总线连接插座处查起,直到TRX的背板TRB板与数据总线连接插座处∙接下来检查TRB板上的trx-ID拨码开关设置正常并且没有虚焊∙无数据及控制方面的告警,数据加载正常,可排除数据总线硬件方面的原因。
(2)检查基站时钟系统:∙检查时钟源,基站近端维护查看TMU板状态,重点看时钟模式:♦正常情况下,鉴相器读数与晶振DA值都应为1500左右♦无特殊情况下:设定工作模式和当前工作模式都为外时钟♦有条件测量TMU板的T13M输出的频率是否在正常范围内?∙检查背面时钟总线连线:♦检查TMU的背板CMB板与时钟总线连接插座及与TDU的连接♦检查TDU板工作状态:若TDU板上的绿色和红色指示灯同时亮,至少说明TDU加电正常♦查看TDU的拨码开关♦检查TDU板至各载频之间的时钟总线♦检查机柜时钟总线两端的时钟总线匹配头。
4.三基站处理过程:∙基站1:♦查看TMU单板信息:♣鉴相器读数:0♣晶振DA值:2048♣时钟模式:内时钟。
♦重新设置时钟工作模式:♣时钟模式:外时钟♣晶振DA值:1500♣鉴相器读数始终为0♦复位TMU♣故障不变♦判断TMU板时钟锁相环出了问题♣更换TMU板,故障排除∙基站2:♦判断TMU板无问题♦机柜顶部的时钟分配板TDU板上的两个指示灯都不亮♣ TDU板电源线插头松动♣重新连接后,故障排除。
移动BTS故障分析处理

覆盖太远
一般这种情况出现在大、中城市,覆盖太远造成的直接后果是越区覆盖, 一般这种情况出现在大、中城市,覆盖太远造成的直接后果是越区覆盖,越区覆 盖在网络优化上是应该尽力避免的。因为会引起MS出现不希望的切换或重选, 盖在网络优化上是应该尽力避免的。因为会引起MS出现不希望的切换或重选,导 MS出现不希望的切换或重选 致邻区关系复杂,MS频繁切换或重选,加重网络负担,甚至产生同、邻频干扰等。 致邻区关系复杂,MS频繁切换或重选,加重网络负担,甚至产生同、邻频干扰等。 频繁切换或重选 解决覆盖太远有下面一些措施: 解决覆盖太远有下面一些措施: 加大天线下倾角。 l 加大天线下倾角。 减小基站静态功率等级。 l 减小基站静态功率等级。 提高MS最小接入电平。 MS最小接入电平 l 提高MS最小接入电平。 提高RACH忙门限。 RACH忙门限 l 提高RACH忙门限。
话务统计
BSC 话务统计系统由BAM 、话务统计终端、OMC服务器等组成。具体统计流程为:统计任务从话 务统计终端登记后,由BAM送至前台主机,主机进行统计后将结果返回BAM,从话务统计终 端查看统计结果。 通过查看话务统计结果,可以发现一些无法从告警反映出来的故障,主要是一些有关网络性能、 指标方面的问题,如网络覆盖效果差,切换关系不合理、小区话务量异常等……能够反映 出以上问题的指标主要: TCH掉话率 TCH、SDCCH拥塞率 切换成功率 需要指出的是,由于无线环境的复杂性,网络指标的好坏在很大程度上取决于网络的规划和优 化,而并非设备问题。但是,话务统计的指标如果发生突变,或者明显不合理,就很有可 能是设备的问题了。
BTS故障分析处理
无线网维护中心 2008、12
告警
告警系统收集GSM设备产生的告警,集中进行声光告警,并提供建议的处理方法。查看告警是发现 故障最主要的途径。 整个告警系统由告警通信板组成。 告警箱接收到前台发来的告警后产生声光告警,维护人员根据告警箱的显示,可以很方便地判断告 警来源,并大致确定故障产生的原因。 告警台则是用户与所有告警数据打交道的接口,它包括告警的浏览、查询和维护等功能。通过告警 台的“告警解释功能”,维护人员可以进一步对故障定位,并得到修复建议。 告警台最常用的是“故障告警”查询功能,可以显示目前系统的所有“故障告警”。一般来说,系 统没有“故障告警”最好,但是现场由于各种原因(比如基站尚未全部建完,或者正在进行扩 容等),会有一些故障告警,这时一般要求所有故障告警要找出产生的确切原因,以免留下故 障隐患。把故障消灭在萌芽状态,“防患于未然”,是最好的结果。
华为 BTS 常见故障定位及处理

第1章常见故障定位及处理IP传输所出现的问题主要集中在传输链路不通,信令链路无法建立,载频不开工或基站反复重启等问题上。
本章主要介绍E1/T1方式下Abis接口IP传输所经常遇到的问题和相应的处理方法。
1.1 OM链路不通的定位处理1.首先查询物理链路的连接是否正常,可以采用DSP E1T1STAT的命令来查询链路所在的E1/T1状态。
如果返回链路不可用的或存在链路告警等情况,需要对链路进行逐段环回测试,查找出链路上存在故障的节点。
2.检查接口单板的拨码开关是否设置正确。
查询命令为DSP CBTSDIPSTAT,须根据实际情况确定拨码开关和跳线的拨码位,拨码开关的具体意义请见第三章。
3.DSP PPPLNKINFO/MLPPPLNKINFO来查看PPP链路是否被激活。
4.如果有条件的话可以在近端用DSP CBTSBRDSPCESTAT命令查看BCIM单板是否已经通过协商获取了单板端口的IP地址。
如果未获取可以查看LOAD进程中有没有BOOTP请求上报。
5.查看基站的版本信息。
支持IP传输的BCIM板为QC54BCIM,且最小版本为V200R002C02B022,如果不满足以上要求请更换单板或升级基站。
6.查看BSC侧的数据配置,用LST BSCBTSINF和LST BTS查看两边的配置的基站操作维护IP是否一致,基站的BOOTP标识是否一致。
7.如果所查询的信息都正常,请复位基站,并ping 基站的操作维护IP地址。
如果ping通请立即下配置,原因很可能是基站原先存在的链路类型与BSC侧现在的配置不一致。
如果不及时下配置,则可能导致基站重新加载原来的配置文件,导致链路类型再次一致而OM链路中断的问题。
8.Abis IP化下,如果上述数据都正确,复位基站后还是无法ping通,那么需要检查1)基站CI板是否为QC54CI板;2)近端登陆检查CI板程序是否为V2R2C02B022以上版本(该版本为支持Abis IP化的最低版本);9.Abis IP化FE方式下,近端登陆BTS,检查BTS上是否正确手动配置下面四个信息:1)ADD CBTSFEPORT配置BTS侧FE链路地址,要求与BSC侧配置一致;2)SET CBTSBCIMIP设置BTS CI单板地址,要求与BSC侧配置一致;3)SET CBTSOAMIP设置OMIP,其中需要输入BSC侧FG1Ba/FG2Ba单板IP,要求与BSC侧配置一致;4)ADDCBTSIPROUTE设置BTS侧路由信息,要求目的IP为BSC侧FG1Ba/FG2Ba单板IP,网关为BSCFE链路IP,要求与BSC侧配置一致。
某通信公司BTS维护操作手册

某通信公司BTS维护操作手册1. BTS设备基本信息在进行BTS维护前,首先需要了解BTS设备的基本信息,包括型号、序列号、软件版本等。
这些信息通常可以在BTS设备的标识牌或管理界面中找到。
确保在维护过程中使用正确的设备信息。
2. 维护前准备在进行BTS维护前,需要做好一些准备工作。
首先,确认BTS设备的供电和环境是否正常。
其次,准备好相应的维护工具和备件,以便在需要时进行更换和修理。
3. 维护操作流程BTS维护操作包括巡检、清洁、检修、调试等内容。
在进行这些操作时,需要严格按照规定的操作流程进行,避免操作失误导致设备故障。
4. 故障排除在BTS设备出现故障时,维护人员需要快速响应并进行故障排除。
首先,根据设备报警信息和现场情况进行初步判断,并按照相应的故障排除流程进行操作。
如果无法解决,及时向相关部门报告并寻求支持。
5. 安全注意事项BTS维护过程中需要注意安全,保证自己和设备的安全。
在进行高空作业时需要使用安全带,避免发生意外。
同时,操作人员需穿戴好防静电服,并遵守相关的安全操作规定。
6. 维护记录和报告在完成BTS维护工作后,及时记录维护情况和维护所用时间,以及对设备性能进行测试的相关数据。
并将维护报告提交给相关部门进行审核和存档。
以上内容为BTS维护操作手册的主要内容,希望每位维护人员都能严格按照手册规定进行操作,确保通信网络的正常运行和设备的长久稳定性。
BTS维护操作手册7. 常规巡检定期进行BTS设备的常规巡检是保障通信网络正常运行的重要一环。
在巡检过程中,需要检查设备的外部和内部连接线是否松动或损坏,检查设备的风扇是否正常运转,确保设备的散热正常,还需检查设备的指示灯是否正常,以及设备面板是否有异常情况。
对于无线天线和天线馈线,也需要进行定期的巡检,确保其连接稳固,未受到外部干扰。
8. 清洁维护定期对BTS设备进行清洁维护也是非常重要的。
设备在长期运行过程中可能会积累一定的灰尘和污垢,会影响设备的散热和正常运行。
BTS3012故障处理

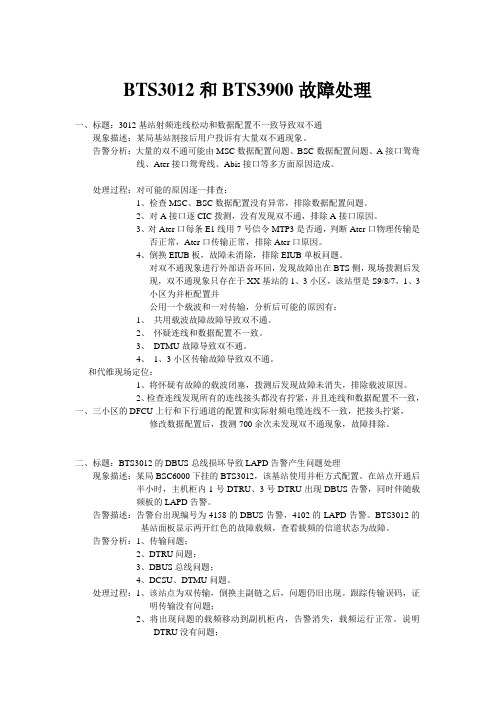

BTS3012和BTS3900故障处理一、标题:3012基站射频连线松动和数据配置不一致导致双不通现象描述:某局基站割接后用户投诉有大量双不通现象。
告警分析:大量的双不通可能由MSC数据配置问题、BSC数据配置问题、A接口鸳鸯线、Ater接口鸳鸯线、Abis接口等多方面原因造成。
处理过程:对可能的原因逐一排查:1、检查MSC、BSC数据配置没有异常,排除数据配置问题。
2、对A接口逐CIC拨测,没有发现双不通,排除A接口原因。
3、对Ater口每条E1线用7号信令MTP3是否通,判断Ater口物理传输是否正常,Ater口传输正常,排除Ater口原因。
4、倒换EIUB板,故障未消除,排除EIUB单板问题。
对双不通现象进行外部语音环回,发现故障出在BTS侧,现场拨测后发现,双不通现象只存在于XX基站的1、3小区,该站型是S9/8/7,1、3小区为并柜配置并公用一个载波和一对传输,分析后可能的原因有:1、共用载波故障故障导致双不通。
2、怀疑连线和数据配置不一致。
3、DTMU故障导致双不通。
4、1、3小区传输故障导致双不通。
和代维现场定位:1、将怀疑有故障的载波闭塞,拨测后发现故障未消失,排除载波原因。
2、检查连线发现所有的连线接头都没有拧紧,并且连线和数据配置不一致,一、三小区的DFCU上行和下行通道的配置和实际射频电缆连线不一致,把接头拧紧,修改数据配置后,拨测700余次未发现双不通现象,故障排除。
二、标题:BTS3012的DBUS总线损坏导致LAPD告警产生问题处理现象描述:某局BSC6000下挂的BTS3012,该基站使用并柜方式配置。
在站点开通后半小时,主机柜内1号DTRU、3号DTRU出现DBUS告警,同时伴随载频板的LAPD告警。
告警描述:告警台出现编号为4158的DBUS告警,4102的LAPD告警。
BTS3012的基站面板显示两开红色的故障载频,查看载频的信道状态为故障。
告警分析:1、传输问题;2、DTRU问题;3、DBUS总线问题;4、DCSU、DTMU问题。
