KBZ-630(500)说明书
KBZ说明书
在安装在安装、、使用产品前请仔细阅读产品使用说明书KBZ 系列矿用隔爆型真空馈电开关产品执行标准：GB3836-2000、MT871-2000、Q/HX-02-2008产 品 使 用 说 明 书浙江合信防爆电气有限公司浙江合信防爆电气有限公司一、产品型号K B Z－ □ /□ Z智能型额定电压（V）额定电流（A）真 空隔 爆 型馈电开关二.用途和使用条件1.用途:KBZ – 200、400、630/1140（660V）矿用隔爆型真空馈电开关(以下简称馈电开关),适用于煤矿井下和周围介质含有爆炸性气体(甲烷混合物)的环境中,在交流50HZ电压至1140V（660V）的中心点不接地的三相电网中,作为配电总开关或分支开关之用.本开关采用先进的DSP微处理器和大容量新型芯片进行双芯片工作,保护精度高,反应速度快.能完成漏电闭锁、漏电保护、欠压、过压、三相不平衡、过载、短路、瓦斯保护、等多种保护功能.2. 馈电开关执行标准：MT871-2000《矿用隔爆型低压交流真空馈电开关》；Q/HX-02-2008《KBZ-200（400、500、630）/1140(660) 矿用隔爆型智能化真空馈电开关企业标准》3.使用条件:A.海拔不超过2000米B.周围环境温度为-5℃～40℃C.周围环境湿度不大于95%(+25℃)D.无破坏绝缘及腐蚀金属的气体或蒸汽环境中E.无显著摇动或冲击振动的地方F.能防止雨雪与滴水的地方G．与水平面的安装倾斜度不超过15°三.主要技术特征:1.防爆形式为： 矿用隔爆型； 防爆标志：ExdI2.额定工作电压: 1140V3.额定工作电流: 200、400、630A4.额定工作制:长期工作制操作方式:电动合闸，电动分闸,四．外形尺寸馈电开关的外形尺寸：见下图KBZ – 200、400/1140（660V）矿用隔爆型真空馈电开关外形尺寸图KBZ – 500、630、800、1000/1140（660V）矿用隔爆型真空馈电开关外形尺寸图（横开门）KBZ – 500、630、800、1000/1140（660V）矿用隔爆型真空馈电开关外形尺寸图（竖开门）结构概述：：五．结构概述A.馈电开关的隔爆外形呈长方形，用4只M12的螺栓与脚架相连，隔爆外壳有上下两个空腔，分别为接线腔和主腔。
KBZ-630矿用隔爆智能真空馈电开关说明书
KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关使用说明书V1.0版常州联力自动化科技有限公司2002年6月目录1 概述-----------------------------------------------------------------------------22 结构特征与工作原理--------------------------------------------------------33 主要技术特征-----------------------------------------------------------------94 安装----------------------------------------------------------------------------105 使用----------------------------------------------------------------------------126 常见故障及处理方法-------------------------------------------------------157 注意事项----------------------------------------------------------------------158 运输----------------------------------------------------------------------------169 贮存----------------------------------------------------------------------------1610 随机文件----------------------------------------------------------------------1611 定货规范----------------------------------------------------------------------1612 KBZ-630/1140(660)Z电原理图------------------------------------------附KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关1 概述KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关（以下简称馈电开关），适用于含有爆炸性气体（甲烷）和煤尘的煤矿井下，在交流50Hz，1140V或660V，电流至630A的中性点不接地的三相电网中，作为配电开关之用。
630A说明书文档
1、移动变电站高压侧送电。 2、将机械联锁螺杆旋至合闸位置。 3、将隔离开关手柄转至合闸位置，此时馈电开关分闸信号灯亮， 仪表照明灯亮，闭锁信号灯亮，电压表有电压指示。 4、按复位按钮，检漏单元闭锁信号灯灭，检测灯亮，此时馈电 开关线路绝缘正常，允许合闸。 5、按合闸按钮，馈电开关合闸，合闸灯亮，分闸灯灭，如带负 载时电流表有电流指示，KΩ表有绝缘电阻指示。 6、馈电开关合闸后，按试验按钮，馈电开关应迅速断开，说明 检漏单元工作正常。按停止按钮，馈电开关应迅速断开，说明急停线 路工作正常；按高压侧联锁按钮，馈电开关应迅速跳闸，说明联锁断 电线路工作正常。
按动复位按钮，J1 吸合，闭锁灯灭，检测灯和分闸灯亮，真空 馈电开关允许合闸。
电位器 W2—调整漏电闭锁电阻值； 电位器 W1—调整漏电动作电阻值； （2）半导体脱扣器工作原理： 该馈电开关使用的半导体脱扣器电路采用运算放大器，CMOS 数字电路和外围元件组成，功耗低，工作可靠，抗干扰性能好，动作 值准确稳定，延时单元采用数字计数器电路，稳定准确。 控制电源变压器输出 50V，经整流后，一路经稳压得到 17V 和 9V 直流电压，供给控制电路；另一路通过开关电源，为欠压线圈提 供直流电压。 电流电压变换器输出的电压经整流后，得到反应主回路电流大小 的脉动电流电压信号，将它们分压后分别送到瞬时、短延时、长延时 及预报警电路，各单元电路按设定值翻转，输出一动作信号到记忆电 路，寄存并显示故障类别。记忆电路输出的驱动信号一路使晶体管 V4 截止，关断开关电源，使欠压线圈失电。另一路送往整形电路， 再触发可控硅。导通的可控硅同时使二极管 VD30 导通，关断开关电 源；VD29 导通，使欠压线圈 Q 失电；并使分励线圈 F 得电，完成脱 扣动作，使断路器分断。 半导体脱扣器具有以下保护特性：

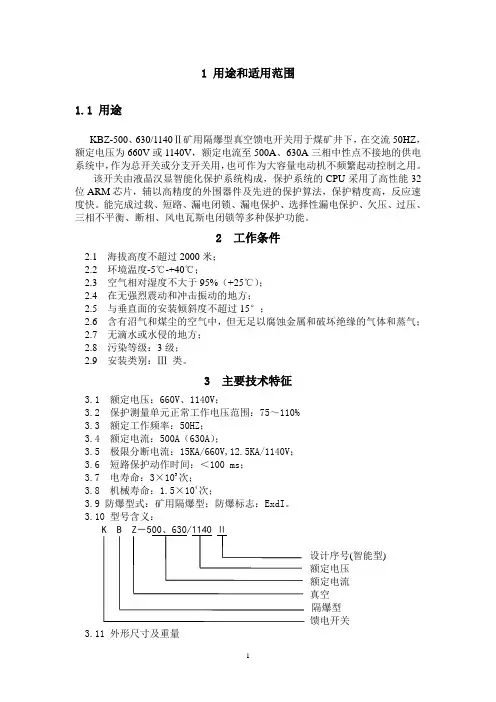

KBZ-500 630II说明书(新)
1 用途和适用范围1.1 用途KBZ-500、630/1140Ⅱ矿用隔爆型真空馈电开关用于煤矿井下，在交流50HZ，额定电压为660V或1140V，额定电流至500A、630A三相中性点不接地的供电系统中，作为总开关或分支开关用，也可作为大容量电动机不频繁起动控制之用。
该开关由液晶汉显智能化保护系统构成，保护系统的CPU采用了高性能32位ARM芯片，辅以高精度的外围器件及先进的保护算法，保护精度高，反应速度快。
能完成过载、短路、漏电闭锁、漏电保护、选择性漏电保护、欠压、过压、三相不平衡、断相、风电瓦斯电闭锁等多种保护功能。
2 工作条件2.1 海拔高度不超过2000米；2.2 环境温度-5℃-+40℃；2.3 空气相对湿度不大于95%（+25℃）；2.4 在无强烈震动和冲击振动的地方；2.5 与垂直面的安装倾斜度不超过15°；2.6 含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气；2.7 无滴水或水侵的地方；2.8 污染等级：3级；2.9 安装类别：Ⅲ类。
3 主要技术特征3.1 额定电压：660V、1140V；3.2 保护测量单元正常工作电压范围：75～110%3.3 额定工作频率：50HZ；3.4 额定电流：500A（630A）；3.5 极限分断电流：15KA/660V,12.5KA/1140V；3.6 短路保护动作时间：＜100 ms；3.7 电寿命：3×103次；3.8 机械寿命：1.5×104次；3.9 防爆型式：矿用隔爆型；防爆标志：ExdI。
3.10 型号含义：设计序号(智能型)额定电压额定电流真空隔爆型馈电开关3.11 外形尺寸及重量3.11.1 外形尺寸:960mm×630mm×980mm(长×宽×高)3.11.2 重量: 490kg4 保护功能4.1短路保护：动作时间＜100ms。
4.2过载保护：过载动作时间采用反时限实时计算，具有热记忆特性，动作时间表如下表一：表一过载保护动作时间表（单位：S）4.3漏电保护与漏电闭锁保护当电网每相对地电容不大于1UF，能可靠地实现漏电保护与漏电闭锁保护，当电网每相对地电容为1UF（且无补偿）时其动作值符合下表二：表二漏电电阻动作值4.4选择性漏电保护功能:保护器设置在分开关的位置时,如果本支路发生漏电现象,则本支路开关会跳闸,而其他支路开关和总开关均不会跳闸。
KBZ-630(500)使用说明书
短路、断相、温度保护、瓦斯保护、电气（风电）闭锁等多项保护功能，各项保护功能参
数均可以通过菜单调整；
(5)可选择数据通信接口与控制系统连接。配备 RS-485 通信接口；
( 6 ) 通过外壳门上的按钮可以方便的进行参数调整、保护试验、信息查询等功能。
2.主要用途：
本馈电开关适用于煤矿井下和其它周围介质中含有甲烷、煤尘爆炸性气体环境中，在
4.额定工作制：长期；
5.操作方式: 手动合、分闸、机械保持；
6.短路分断能力：12000A(9000A)；
7.馈电开关在 85%Ue～110%Ue 正常工作；
8.本馈电开关的保护功能及参数：
(1)过压保护：瞬时过压保护，阻容装置；过压整定值为 110%～120%Ue。
(2)欠压保护：整定值为 50％—85%Ue，动作时间 1～240s 可调。
3
c.手动分闸：按下开关右侧的机械脱扣按钮，断路器分闸，显示未合闸。
三、主要技术参数和技术性能：
1.额定电压：1140V 660V；
2.额定电流：630A(500A)；
3.开关工频耐压符合下表要求：
额定工作电压 V 1140 660 127
60 及以下
1min 工频耐压 V 4200 3000 2000 1000
周六
2009-4-02
Ia
0A Ib 0A
Ic
0A U 660V
分闸待机
图1
18:18:40 开关设置：分开关 绝缘电阻＞200 kΩ
图2
18:18:45
电度
0度
功率:
0 kW
Cos( Φ ) = 0.00
11 实时显示 2 操作员菜单 3 工程师菜单 4 工厂菜单
KBZ16—630(500)使用说明书
使用前请仔细阅读使用说明书KBZ16—500/1140（660）KBZ16—630/1140矿用隔爆型真空馈电开关使用说明书浙江剑飞电器有限公司KBZ16—500/1140（660）KBZ16—630/1140矿用隔爆型真空馈电开关使用说明书1.概述KBZ16—500/1140（660）、KBZ16—630/1140矿用隔爆型真空馈电开关（简称馈电开关），适用于电压至1140V，电流至630A的供电线路中，集计量、保护及通讯于一体，利用其中文显示及按钮可整定额定参数并显示运行参数。
本馈电开关主要用于煤矿井下有瓦斯、煤尘等爆炸危险环境中，可以作为配电系统的总开关和作为矿用隔爆型移动变电站低压馈电开关（打开KBZ16—630/1140（660）、KBZ16—500/1140（660）馈电开关后盖与移动变电站低压侧接线腔对接）。
具有总开关漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能。
1.1.型号与基本参数1.1.1. 防爆型式:矿用隔爆型。
1.1.2. 防爆标志:“ExdI”。
1.1.3. 型号：K B Z □—□ / □￣￣￣￣￣￣额定电压（V）额定电流（A）设计序号真空隔爆型馈电开关1.2.使用环境要求a)海拔高度不超过2000m；b)周围环境温度为-5︒C—+40︒C；c)周围环境湿度不大于95%（+25︒C）；d)有甲烷与煤尘爆炸性气体的环境；e)无破坏绝缘材料及金属的气体环境中；f)无显著摇动与冲击震动的地方；g)与水平面的安装倾斜度不超过15︒；h)安装类别：Ⅲ类i)污染等级：3级。
2.主要性能及技术参数2.1. 技术参数（见表1）2.2. 主要性能2.2.1.漏电闭锁功能:在馈电开关合闸前，能对供电线路对地绝缘情况进行检测。
当绝缘电阻低于22KΩ(针对660V)或40KΩ(针对1140V)时，能实现漏电闭锁功能，使馈电开关不能合闸。
2.2.2.漏电保护功能:馈电开关打在总开关的位置时，如果主线路发生漏电现象开关会在设定时间内跳闸。
KBZ-630馈电开关
BKD－500、630/1140Y矿用隔爆型真空馈电开关（汉显智能）培训教案BKD—630/1140Y矿用隔爆型真空馈电开关（汉显智能）1、概述1）主要用途BKD—630/1140Y矿用隔爆型真空馈电开关（以下简称开关），适用于具有爆炸性气体（甲烷）和周围介质中含有及煤尘混合物的矿井中，在交流50HZ，额定电压为1140V和6600V、额定电流至630A，三相中性点不接地供电系统中。
作为移动变电站开关用总开关、或在配电系统中作为总馈电，中间馈电，分馈电或单台使用。
当多台组成系统时能实现三级选择性漏电保护；当电路中出现过载、短路、漏电和欠压，过压故障时，馈电开关能自动切断电源。
2）正常工作条件①海拔不超过2000米。
②周围环境温度为－5℃～＋40℃。
③空气相对湿度不大于95％（25℃）时。
④在有瓦斯、煤尘爆炸性气体混合物的环境中。
⑤与水平面的安装倾斜度不超过15度。
⑥在无足以破坏绝缘的气体或蒸汽场所。
⑦在有防雨（滴水）设备以及没有充满水蒸气的环境中。
⑧污染等级； 3级⑨安装类别；Ⅲ类3）产品分类防爆型式；矿用隔爆式防爆标志； Exdi2、技术特性1）主要技术参数（1）额定电压；AC1140 V或AC 660 V（2）额定电流；630 A （500 A）（3）额定工作制；不间断工作制（4）最大分断能力；660V、15KA，1140V、12.5KA。
（5）操作方式；电动合分闸2）保护、控制、通讯功能（1）过载保护；（2）短路保护3－10Ie，延迟时间；瞬动。
（3）过压保护U﹥120％Ue，延迟时间；20s。
（4）欠压保护U﹤70％Ue，延迟时间；20s。
（5）绝缘及漏电检测（6）系统具有断路器故障检测功能按下合闸按钮后，3秒钟内断路器未闭合，显示系统“停车”，运行中断路器断开，显示系统“停车”。
（7）保护功能自检测试在停止状态下按下设置∕试验按钮进入测试程序，测试程序按“绝缘电阻→过载→短路→过压→欠压”循环进行，每试验一次，系统实现闭锁，按下“上∕复位”或“下∕复位”按钮解除闭锁后方可进行下一项试验。
kbz630馈电智能开关说明书-精选文档
断路器上还装有一个辅助开关, 它具有三对常开触头和三对常闭触头。它与开关管同步开闭。 2 电源开关SA1 作为变压器TC1的控制开关, 电源开关具有速动分断功能, 其电源进线由进线端子引入, 出 线接至主腔中控制芯板上的千伏级的插头座上。 3. 主腔中控制芯板 正面装有:(1)TC1二次侧保险FU3-FU7, 一次侧保险FU1-FU2 (2)连接壳体前门断路器的插 座.(3)合闸继电器KA1、时间继电器ST (4)660V、1140V电源整定板. (5)分支开关、总开关转 换扭子开关NZ (6)千伏级插头座 （7）元件组装板。 反面装有:（1）电抗器XL （2）控制变压器TC1（3）电压变换器TC2 （4）阻容吸收ZR。 4. 前门上装有:(1)智能综保A1 (2)电源模块A2 (3)显示器A3 (4)按扭组件A4 (5) 试验电阻R1、R2。 六、电气系统工作原理 1. 电源 接通电源开关SA1,控制变压器TC1有电,付边输出0-127V-220V-240V,分别供电源模块A2， 超温报警蜂鸣器（移变馈电有）合闸继电器KA1，其中240V，经全波整流后供合闸电磁铁DT。 输出53V经整流后供欠压线圈Q分励线圈F，输出10V供过载、断相试验用。 2. 过载、短路、漏电、漏电闭锁保护 该部分保护由智能综保A1实现。具体整定使用要求见附智能综保使用说明书.故障发生后 A1中继电器动作，其常开结点打开常闭结点闭合，分别使欠压线包失电，分励线圈得电跳闸， 同时，安装于前门的液晶显示器给出相应的故障显示。由于时间继电器ST失电，其延时打开 常开结点ST-1打开，闭锁合闸继电器KA1，使得在故障未排除或虽排除未复位的情况下，开 关不能再次合闸送电。 3. 电动合分闸 (1)电动合闸: 在风电瓦斯和高低压连锁及保护都正常的情况下，按下合闸按扭SB1，KA1 得电，其常开结点KA1-1、KA1-2闭合，合闸电磁铁DT闭合,开关合闸送电。 (2)电动分闸: 按下分闸按钮SB2, 分励线圈F1得电, 欠压线圈Q失电,断路器跳闸。 4. 试验
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KBZ—630(500)/1140（660）矿用隔爆型真空馈电开关使用说明书长治市太安防爆电器有限公司一、用途及使用条件1、用途：本馈电开关适用于煤矿井下和其它周围介质中含有甲烷、煤尘爆炸性气体混合物的环境中，在交流50Hz、额定电压1140V/660V、电流至630A(500A)及以下的中性点不接地的三相电网中，作为配电总开关使用，也可作大容量电动机的不频繁起动之用。
具有过压、欠压、短路、漏电、漏电闭锁保护，并且能对电网绝缘电阻进行监测；设有显示系统；具有模拟漏电和短路试验功能。
防爆型式为隔爆型、防爆标志为ExdI，起动器使用前应仔细阅读说明书，严禁带电开盖，开盖时应将手柄置分断位置。
2、使用条件：a) 周围环境温度为－5℃～＋40℃；b) 矿井大气压（0.08～0.11）Mpa；c) 周围空气相对湿度不大于95%；d) 在有瓦斯、煤尘爆炸性气体混合物的环境中；e) 在无破坏绝缘的气体或蒸汽的环境中；f) 与水平面的安装倾斜度不超过15°；g) 在能防止滴水的地方；h) 污染等级：3级；i) 安装类别：Ⅲ类；二、产品型号630(500) / 1140额定电压（伏）额定电流（安）真空隔爆馈电开关三、防爆型式、防爆标志、执行标准1、防爆型式：矿用隔爆型；2、防爆标志：ExdI；3、执行标准：MT871-2000矿用隔爆型真空馈电开关Q /TA002-2006 KBZ系列矿用隔爆型真空馈电开关企业标准四、基本参数:五、保护器功能介绍本馈电开关采用了先进的微处理器，高精度的数据处理及先进的保护算法，保护精度高，反应速度快，具有如下特点：1）采用4×8 汉字字符液晶显示器，配合菜单式人机交互界面，操作直观简便。
运行时实时显示当前时间、三相电流和电网电压、绝缘电阻、运行状态（分/合闸）及故障信息，显示信息极为丰富。
2）各项保护功能参数均可以通过菜单选择调整，适用范围广，保护精度高。
3）具有“记忆”功能。
每次调整的各项保护功能参数均记忆保存，下次上电或系统复位时自动提取上一次设定的参数。
而且，保护器还能记忆故障信息，可记录最多50 次的详细故障（包括故障类型、故障线电压、故障电流、故障时间、故障电阻等），及最多9999次的累计故障跳闸次数、最多9999 小时的累计合闸时间。
可以通过菜单调出来显示。
方便维护。
4）具有软硬件自检功能，如有问题，系统给出相应的出错信息。
5）通过门上按钮可以方便的进行定值调整、保护试验、信息查询等功能。
开关保护器采用模块化结构，优化的软硬件抗干扰处理，具有友好的人机界面，使安装、使用、维护更简单，使用寿命大为增加。
六、外型尺寸及重量外形尺寸：长×宽×高=784×617×869(㎜)重量：365㎏七、工作原理电源总开关与配电分开关都安装于快开门外壳中，当把手柄打到“闭锁”的位置时，转回联锁杆顺时针转动手柄，盖体即可打开。
门盖上有保护器、液晶显示器及试验按钮。
腔内断路器，断路器后面有电流传感器、试验电阻、继电器。
有转换开关、变压器、电抗器、RC阻容装置、熔断器。
所有器件合理布置，结构灵活，操作方便。
保护器由电流传感器、主控板三部分组成。
电流传感器为空心的电流互感器，直接穿在三相母线上，便可获得与一次侧电流成正比的电信号。
主控板是对采集的模拟量及开关量进行快速的采样并完成各种运算处理,一方面能实时地在显示屏显示三相电流；在出现故障时能根据故障性质决定跳闸的时间,并记忆故障有关参数以便于查询，在必要时还可通过RS485通讯接口与整个监视系统进行通讯。
按钮共四个：“上行”、“下行”、“确定”、“复位”。
通过简单操作可随时对保护器的保护功能进行整定，或者通过RS485 串行通讯口（非本安设计），实现与上位机通讯组网，上位机可查询本开关的各种运行方式与参数、开关运行状态、发生故障后故障的有关信息。
八、功能说明8.1 整定内容1 额定电流工作值Ie：本开关有极宽的额定电流范围，整定范围从20A~630A。
额定电流小于30A时，调节步长为1A，否则调节步长为5A。
2 短路：短路保护可通过软件整定为：8~10 倍Ie。
3 三相不平衡：不平衡系数由30~100%由软件整定，动作时间为1S~240S可调。
4 过载：根据过载动作时间表进行动作。
5 欠压：保护可由软件整定为50～85%额定电压值，动作时间为1S～240S可调。
6 过压：保护可由软件整定为110～120%额定电压值。
动作时间5S。
7 漏电闭锁开关合闸前对供电线路对地绝缘情况进行检测。
当绝缘电阻低于22kΩ+20%(660V)，40 kΩ+20% (1140V)时，保护器动作。
当主电路绝缘阻值上升到闭锁值1.5 倍时，自动解除漏电闭锁。
8 漏电保护：动作电阻值：660V 电网11kΩ，1140V 电网20kΩ。
1140V等级，1K漏电动作时间≤50mS。
检测原理为附加直流法。
8.2 技术参数1 短路保护：动作时间<100mS。
2 欠压保护：按照设定参数（50～85%）及时间动作（1s～240s）。
3 过压保护：按照设定参数（110～120%）动作时间5S。
4 三相不平衡：按照设定参数（30～100%）及时间动作（1s～240s）。
5 过载保护：过载动作时间采用反时限实时计算，具有热记忆特性，动作时间如下表1：表1 反时限过载长延时的动作特性8.4 显示部分本开关显示包括一个有背光功能的4×8 汉字字符型液晶显示屏，一个红色故障灯，一个绿色电源灯，两个黄色通讯灯（1 个内部通讯灯，一个与上位机的通讯指示灯）及一个合闸指示灯。
在正常工作时显示屏将同时显示三相工作电流值及电网电压值,在整定时通过按键显示各种菜单、各种整定参数值、故障参数值以及试验结果。
在正常工作时故障指示灯熄灭、电源指示灯点亮，若开关处于合闸状态，则合闸指示灯亮，在开关发现故障告警时（如不平衡、过载等）红色故障灯闪动，开关跳闸后红色故障灯点亮。
八、使用操作1. 电开关的接线方式：总开关（Z）与配电分开关（F）组成配电系统,一台变压器后边只能有一套系统，且不能有其它检漏设备同时存在，必须保证总开关的FD与各分开关的FD对应联接。
同时还必须保证辅助接地FD和主接地线可靠接地，当它们不组成系统使用时，辅助接地FD和主接地必须可靠接地。
2. 通电前先检查开关的机械闭锁是否打开（联锁杆是否退出），电源线、负荷线、辅助接地线的接法是否正确。
3. 把手柄打到“分”闸位置，看电源指示灯是否正常，显示屏显示是否正常，若不正常，应排除相应故障。
4. 屏示正常后，把手柄打到“合”闸位置，电压、电流显示正常，则可投入运行。
5. 本馈电开关内保护器操作方法：5.1实时显示本开关保护器具有良好的人机对话界面,在合闸后的实时信息将显示如下：实时显示界面有两个屏幕，两个屏幕可以用“上行”或“下行”键来切换，如果没有按键操作，实时显示时，屏幕1、2、自动切换。
屏幕1：日历：显示三相电流、系统电压及断路器状态（“分闸待机”或“合闸运行”或“分闸闭锁”）。
屏幕2：显示当前温度，当前时间；绝缘电阻；本台开关设置为“总开关”。
按“确定”键，可进入主菜单选择操作,此时显示屏将显示按“上行”或“下行”按钮可使光标移动来选中菜单项，按“确定”按钮可进入相应菜单项。
5.2故障显示界面当开关检测到故障时，会显示故障界面，屏幕显示如下：故障界面：包括故障发生时间、故障类型及故障参数值。
故障类型包括：过载、短路、欠压、过压、漏电闭锁、漏电保护、三相不平衡、等等。
5.3操作员菜单界面5.4工程师菜单界面按“上行”“下行”按钮进入相应的菜单进入“保护功能设置”菜单后，屏幕将显示如下：进入“基本参数设置”菜单后，屏幕将显示如下：按“上行”“下行”按钮，可使光标移动，按“确定”按钮可进入相应选项整定，按“上行”“下行”按钮进入菜单“保存结果”存储设定参数，再通过“上行”“下行”按钮进入菜单“返回上屏”返回。
各选项说明：1）、额定电流：调节范围20~630A。
当额定电流小于30A时，调节步长为1A，否则调节步长为5A。
2）、短路倍数：调节范围8~10倍。
可连续调节。
3）、三相不平衡度：调节范围30%~100%。
动作时间：调节范围1~240秒。
4）、欠压百分比：调节范围50%~85%。
动作时间：调节范围1~240秒。
5）、过压百分比：调节范围110%~120%。
6）、漏电保护：调节范围瞬动或50~1000ms.正常运行时不推荐使用“瞬动”。
6、工厂菜单界面：进入“出厂参数”菜单后，屏幕将显示如下：通过“上行”“下行”按钮，可使光标移动，按“确定”按钮可进入相应的项目整定，通过“上行”“下行”按钮使光标移动到菜单“保存结果”，按“确定”按钮，将存储设定参数，再通过“上行”“下行”按钮使光标移动到菜单“返回上屏”返回。
6、1电压等级设置说明：可选择660V、1140V，用户所选电压等级与出厂时不一致时，需将立板的电源转换板上转换端子和钮子开关相应的转换，保持与显示屏显示一致。
8、端子说明：1）、通讯：1#、2#是通讯端，需要时将A、B和其它A、B对接即可；2）、菜单控制：4#、5#、6#、7#是菜单控制端，8#是公共端。
将4#、8#、接门板钮子开关（一般建议不用）；5#、6#、7#、8#线外接按钮，对进入，退出菜单以及对菜单参数进行调整；3）、风电、瓦斯保护：15#、16#、8#，需要时，将15#、8#、16#、8#接相应的检测装置即可；4）、电源：19#~24#、是电源输入端；5）、电流输入：26#、27#、28#、29#是三相电流的输入端；6）、系统电压输入：30#、34#是系统电压10V的输入；7）、漏电保护：36#、37#、38#、34#是漏电输入端；九、常见故障处理及注意事项1、由于本保护器上电后要进行初始化和自检工作，因此要等液晶屏上系统电压显示正常后再做试验！2、如有特殊原因致使屏幕乱码、无显示或保护器死机等现象，可按复位键恢复正常，不会造成系统状态改变。
3、各保护器主板的地（GND）端不得相连！4、若上电时保护器电源灯闪，则电源输出电源有短路。
5、电流互感器的A/B/C三相分别对应保护器的ia/ib/ic；或者通过300A的电流，利用放大倍数微调自行整定。
6、系统不能合闸，合闸线路未接通。
7、三相电流没有输入，互感器接线有问题。
8、U0无输入，三相电抗器没接好，或线路有问题。
9、各脚信号值：IA/IB/IC正常时为0～几mV左右、过载时为10～20mV左右；Rj（漏电保护或闭锁）为5V左右10、密封圈发生老化、变形、弹性丧失等现象，应及时更换。
11、产品外壳是保证隔爆性能的关键，产品使用前应单独检查壳体门法兰和壳法兰隔爆间隙为0.25mm，否则不许使用。
