法兰盘工艺规程说明书
机械制造课程设计班级：姓名：学号：目录一、零件图二、三维图三、工艺性分析（1）零件材料（2）零件构型特征（3）零件加工关键四、确定毛坯五、工艺路线的拟定六、重点工序加工方案（1）基准分析（2）零件的安装方案（3）零件表面加工方法（4）热处理的安排七、加工余量和公差的查询八、加工刀具的选择九、设备的选择十、夹具和工件的安装十一、量具的选择十二、切削用量的选择十三、设计体会十四、工艺路线清单十五、工序卡片十六、检验卡片三、法兰盘工艺性分析：1.零件材料45号钢是优质碳素结构钢，属于低碳钢。
强度、硬度较低，塑性、韧性好，具有良好的焊接性能。
常用做冲压件和焊接件以及受力不大、韧性要求高的机械零件及渗碳件。
相对加工性Kr=1.0分级加工等级2.零件构型特征：该零件属盘类零件，其组成表面：Φ52外圆Φ36内孔Φ58宽4的槽Φ65宽4深1的槽Φ62内孔Φ80外圆Φ120外圆Φ18定紧坑Φ3斜孔3×0.5的退刀槽3×Φ11的孔Φ16.5深10的沉孔M64×1.5内螺纹孔Φ52端面Φ80端面台阶面R3倒圆1×45°倒角3.加工关键及对应措施Φ52的外圆及台阶和Φ80的外圆表面粗糙度要求Ra1.6，需要精加工要用到外圆磨床，因为是空心的所以要用到芯轴。
Φ62内孔尺寸精度达7级其表面粗糙度要求达Ra1.6，需要精加工用到内圆磨床。
Φ62内孔与Φ52外圆同轴度要求达0.04，无法使用同一基准，故才用互为基准来保证同轴度。
45度Φ3斜孔和Φ8定紧坑位置特殊，需要设计专用夹具。
四、毛坯确定：从材料上已选定用45号钢，45号钢塑性韧性好，易于加工，经过一定的热处理后，很容易达到零件需求。
从形状上考虑，零件形状较为规制，而且表面要求较高，选择铸件的话不易加工，难以达到图纸要求。
故选择45号棒料，直径Φ130长70。
五、工艺路线制定：制定工艺路线的出发点是使零件的几何形状、尺寸精度、位置精度等技术条件能得到合理的保证。
法兰盘说明书
序言工艺学是以研究机械加工工艺技术和夹具设计为主技术学科，具有很强的实践性，要求学习过程中应紧密联系生产实践，同时它又具有很强的综合性，本次毕业设计的课题是CA6140车床法兰盘加工工艺规程及某一工序专用夹具设计，主要内容如下：首先，对零件进行分析，主要是零件作用的分析和工艺分析，通过零件分析可以了解零件的基本情况，而工艺分析可以知道零件的加工外表和加工要求。
根据零件图提出的加工要求，确定毛坯的制造形式和尺寸确实定。
第二步，进行基面的选择，确定加工过程中的粗基准和精基准。
根据选好的基准，制订工艺路线，通常制订两种以上的工艺路线，通过工艺方案的比较与分析，再选择可以使零件的几何形状、尺寸精度及位置精度等技术要求得到合理的保证的一种工序。
第三步，根据已经选定的工序路线，确定每一步的切削用量及基本工时，并选择合适的机床和刀具。
对于粗加工，还要校核机床功率。
最后，设计第三道工序—夹具。
先提出设计问题，再选择定位基准，然后开始切削力、夹紧力的计算和定位误差的分析。
然后把设计的过程整理为图纸。
通过以上的概述，整个设计基本完成。
一零件的分析〔一〕零件的作用题目给的零件是CA6140卧式车床上的法兰盘，它位于车床丝杆的末端，主要作用是标明刻度，实现纵向进给。
零件的 100外圆上标有刻度线，用来对齐调节刻度盘上的刻度值，从而能够直接读出所调整的数值。
法兰盘中部的通孔则给传递力矩的标明通过，本身没有受到多少力的作用。
查表可知该产品为中批生产。
〔二〕零件的工艺分析法兰盘共有三组加工外表，他们之间有一定的位置要求。
现分述如下：1以Ф20 的孔为中心加工外表；2 俩端面；3 以Ф90为中心的加工外表。
它们之间的位置要求主要是：〔1〕Ф100mm 左端面与Ф45 mm孔中心轴的跳动度〔2〕Ф90mm 右端面与Ф45 mm孔中心轴线的跳动度经过对以上加工外表的分析，我们可先选定粗基准，加工出精基准所在的加工外表，然后借助专用夹具对其他加工外表进行加工，保证它们的位置精度。
课程设计--法兰盘加工工艺规程设计
法兰盘加工工艺规程设计目录第一部分工艺设计说明书 (1)1.零件图工艺性分析 (1)1.1零件结构功用分析 (1)1.2零件技术条件分析 (1)1. 3零件结构工艺性分析 (1)2.毛坯选择 (2)2.1毛坯类型 (2)2.2毛坯余量确定 (2)2.3毛坯－零件合图草图 (2)3．机加工工艺路线确定 (3)3.1加工方法分析确定 (3)3.2加工顺序的安排 (3)3.3定位基准选择 (4)3.4加工阶段的划分说明 (4)3.5主要机加工工序简图 (4)4.工序尺寸及其公差确定 (11)5.设备及其工艺装备确定 (13)6．切削用量及工时定额确定 (14)第二部分第8号工序夹具设计说明书 (18)1工序尺寸精度分析 (18)2.定位方案确定 (18)4.定位误差分析计算 (19)5.设计钻套，连接元件及夹具体，钻模板： (19)6.夹具总装草图 (20)第三部分第4号工序刀具设计说明书 (20)1.工序尺寸精度分析 (20)2.刀具类型确定 (20)3.刀具设计参数确定 (20)4.刀具工作草图 (21)第四部分第15号工序量具设计说明书 (22)1.工序尺寸精度分析 (22)2.量具类型确定 (22)3.极限量具尺寸公差确定 (22)4.极限量具尺寸公差带图 (22)5. 极限量具结构设计 (23)第五部分毕业设计体会 (23)第一部分 工艺设计说明书1. 零件图工艺性分析1.1零件结构功用分析法兰盘是可用于连接其他零件或可用于增加其他零件强度的一种零件。
本法兰盘是回转面和平面的结合，内部由阶梯孔和螺纹孔组成，其要求有较高的耐磨性，较高的强度和回转稳定性。
1.2零件技术条件分析1）法兰盘本身精度：外圆φ8019.00-+尺寸公差等级IT11，表面粗糙度Ra 为1.6μm ，φ52029.001.0--尺寸公差等级为IT6，表面粗糙度Ra 为1.6μm ，φ1201±尺寸公差等级IT14，表面粗糙度Ra 为3.2μm ，内孔φ62015.0±公差等级为IT7，φ36002.0-+尺寸公差等级IT6，φ65表面粗糙度Ra 为1.6μm ，距离φ36002.0-+为34.580.030.0--的平面公差等级IT13。

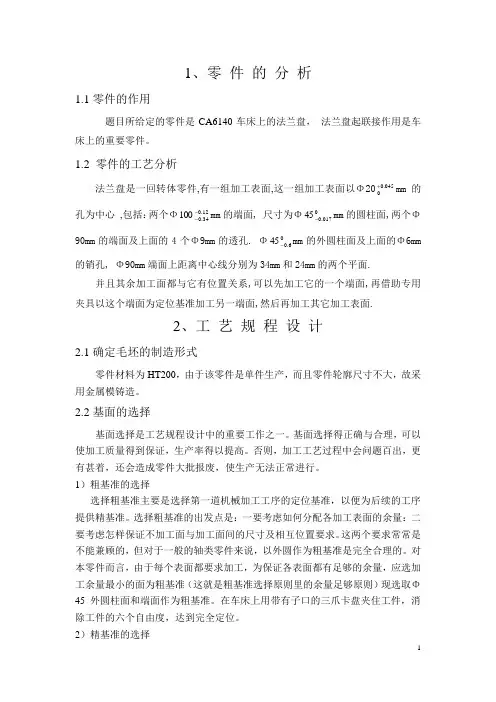

车床法兰盘831004设计说明书
1、零 件 的 分 析1.1零件的作用题目所给定的零件是CA6140车床上的法兰盘， 法兰盘起联接作用是车床上的重要零件。
1.2 零件的工艺分析法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ20045.00+mm 的孔为中心 ,包括：两个Φ12.034.0100--mm 的端面, 尺寸为Φ0017.045-mm 的圆柱面,两个Φ90mm 的端面及上面的4个Φ9mm 的透孔. Φ06.045-mm 的外圆柱面及上面的Φ6mm的销孔, Φ90mm 端面上距离中心线分别为34mm 和24mm 的两个平面.并且其余加工面都与它有位置关系,可以先加工它的一个端面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工其它加工表面.2、工 艺 规 程 设 计2.1确定毛坯的制造形式零件材料为HT200，由于该零件是单件生产，而且零件轮廓尺寸不大，故采用金属模铸造。
2.2基面的选择基面选择是工艺规程设计中的重要工作之一。
基面选择得正确与合理，可以使加工质量得到保证，生产率得以提高。
否则，加工工艺过程中会问题百出，更有甚着，还会造成零件大批报废，使生产无法正常进行。
1）粗基准的选择选择粗基准主要是选择第一道机械加工工序的定位基准，以便为后续的工序提供精基准。
选择粗基准的出发点是：一要考虑如何分配各加工表面的余量：二要考虑怎样保证不加工面与加工面间的尺寸及相互位置要求。
这两个要求常常是不能兼顾的，但对于一般的轴类零件来说，以外圆作为粗基准是完全合理的。
对本零件而言，由于每个表面都要求加工，为保证各表面都有足够的余量，应选加工余量最小的面为粗基准（这就是粗基准选择原则里的余量足够原则）现选取Φ45外圆柱面和端面作为粗基准。
在车床上用带有子口的三爪卡盘夹住工件，消除工件的六个自由度，达到完全定位。
2）精基准的选择主要应该考虑基准重合的问题。
当设计基准与工序基准不重合时，应该进行尺寸换算。
2.3制定工艺路线制定工艺路线的出发点，应当是使零件的几何形状，尺寸精度及位置精度等技术要求能得到合理的保证。
CA6140法兰盘工艺过程设计说明说
河南工业职业技术学院课程设计说明书设计题目：轴的工装设计设计者:指导老师：2012年11月8日机械制造工艺及夹具课程设计任务书设计题目：轴的工装设计设计要求：中批量生产手动加紧通用工艺装备设计时间：2012 6月18日—2012年6月22日设计内容：1：熟悉零件图；2：绘制零件图(一张)；3：绘制毛坯图(一张);4: 编写工艺过程卡片和工序卡片(各一张):5: 绘制夹具总装图;6: 绘制夹具零件图;7: 说明书班级:学生:指导教师:目录1 零件的分析 (1)1.1零件的作用 (1)1.2 零件的工艺分析 (1)2 工艺规程设计 (2)2.1确定毛坯的制造形式 (2)2.2基面的选择 (2)2.3制定工艺路线 (2)2.4机械加工余量，工序尺寸及毛坯尺寸的确定 (5)2.5确定切削用量及基本工时 (8)参考文献 (30)1 零 件 的 分 析1.1零件的作用题目所给定的零件是轴， 法兰盘起联接作用是车床上的重要零件。
1.2 零件的工艺分析法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ90045.00+为中心 ,包括:一个Φ147mm 的端面, 尺寸为Φ190mm 的圆柱面,一个Φ320mm 的端面及上面的3个Φ20mm 的透孔. Φ190mm 的外圆柱面及上面的3个Φ17.5mm 的孔, Φ320mm 端面上距离中心线为130mm 的3个斜孔.这组加工表面是以Φ90045.00+mm 为中心,其余加工面都与它有位置关系,可以先加工它的一个端面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工其它加工表面.2 工艺规程设计2.1确定毛坯的制造形式零件材料为45钢，由于零件年产量为4000件，已达到中批生产的水平，而且零件轮廓尺寸不大，故采用模锻件，法兰盘因毛坯比较简单，采用锻造毛坯时一般是成队锻造，再进行机械加工。
这从提高生产率，保证加工精度上考虑也是应该的。
2.2基面的选择基面选择是工艺规程设计中的重要工作之一。
法兰盘零件加工工艺毕业设计说明书
绪论机械制造工业是为现代化建设提供各种机械装备的部门，在国民经济的发展中具有十分重要的地位。
机械制造工业的发展规模和水平是反映国民经济实力和科学技术水平的重要标志，因此，我国一贯都把发展机械制造工业作为发展国民经济的战略重点之一。
毕业设计是强化学生对基本知识和基本技能的理解和掌握,培养学生收集资料和调查研究的能力,一定的方案比较、论证的能力,一定的理论分析与设计运算能力,进一步提高应用计算机绘图的能力以及编写编制能力。
1.1.法兰盘的工艺分析及生产类型的确定1.1.1 法兰盘的用途该法兰盘用于CA6140车床上，作用于车床变速箱固定在主轴箱上。
靠法兰盘定心，法兰盘内孔于主轴的中间轴承外圆相配，外圆于变速箱体孔相配，以保证- 1 -主轴三个轴承孔同轴，使齿轮正确啮合,并标明刻度实现纵向进给。
1.1.2 法兰盘的技术要求该法兰盘的形状和结构简单，属典型的盘类零件。
为实现车床丝杆的连接和- 2 -- 3 -纵向进给，对于φ10012.034.0--mm 和φ450017.0-mm 外圆表面端面的要求比较高。
法兰盘的 φ20045.00+孔是中心与两个圆的端面有圆跳动的要求1.1.3 法兰盘的工艺分析分析零件图可知，该零件属于回转体零件，它的所有表面均需加工。
各加工表面的加工精度不难获得，但表面粗糙度有些偏高，对于φ603.00+mm 和φ4的孔不是在平面上钻孔且孔中心对于φ90mm 右端面有一定的要求，所以在钻孔时要用专用夹具。
其中φ10012.034.0--mm 左端面和φ90右端面有端面圆跳动为0.03mm 。
在加工时要注意基准的选择。
其余表面加工精度较低，不需要高精度的机床加工，通过车削、钻床的粗加工就可达到加工要求，而主要表面加工粗糙度要求比较高，所以需要在磨床上才能达到，但也可以在正常的生产条件下，采用较经济的方法保证质量地加工出来，可以看出该零件的工艺性较好。
1.1.4 确定生产类型依设计题目可知：Q=10000件/年，m=1件/台；备品率取a%=3%，废品率b%=0.5%.代入公式（1—1）得N=10000件/年³1件/台³(1+3%)³(1+0.5%)=10351件/年由于该零件是车床上的法兰盘，质量为1.4Kg ，查表1—3可知，该法兰盘属于轻型零件，由生产类型与生产纲领的关系从表1—4，可确定该零件的生产类型为大批生产。
法兰盘工艺设计说明书
法兰盘工艺设计说明书摘要：现代机械加工行业发生着深刻的结构性变化工艺工装的设计与改良已成为相关企业生存和发展的必要条件。
动力装置行业作为一个传统而富有活力的行业，近十几年取得了突飞猛进的发展。
在新经济时代，这一行业呈现了新的发展趋势，由此对其动力装置的质量、性能产生了新的变化。
输出轴作为动力装置的主要零件，工艺工装的设计与改良直接影响着其质量与性能。
关键词：工艺分析工艺规程设计夹具设计引言制造业的历史可追溯到几百万年前的旧石器时代。
猿进化成人的一个重要的标志就是工具的制造。
可见，工具的制造对人类的影响是极其巨大的。
从某种程度上说，工具的先进水平决定着生产力的高低。
社会的发展与变革，是伴随着劳动工具的发展与变革。
制造业是任何一个发达国家的基础工业，是一个国家综合国力的重要体现。
而在制造业中，夹具工业又是制造业的基础，得到了各个国家的高度重视。
尤其在今天以知识为驱动的全球化经济浪潮中，由于激烈的市场竞争，夹具工业的内涵、深度和广度都发生着深刻的变化，各种新的夹具设计、制造加工方法不断出现，推动着我们的社会不断的向前发展。
夹具工业是现代工业的基础。
它的技术水平在很大程度上决定了产品的质量和市场的竞争力。
随着我国加入“WTO”步伐的日益加快。
“入世”将对我国夹具工业产生重大而深远的影响，经济全球化的趋势日益明显，同时世界众多知名公司不断进行结构调整，国内市场的国际性进一步显现，该行业的将经受更大的冲击，竞争也会更加剧烈。
在如此严峻的行业背景下，我国的技术人员经过不断的改革和创新使得我国的模具水平有了较大的提高，大型、复杂、精密、高效和长寿命的夹具又上了新台阶。
夹具是每个机制制造方面目前普遍用的，它可以大批量生产，节省人力物资，效率相对高，操作方便，结构合理，它的成本低廉，适合广大人群所承受的能力。
目录序言1、计算生产纲领，确定生产类型2、零件图分析1.1零件的作用1.2零件的材料及其力学性能1.3零件的结构工艺分析3、毛坯分析2.1毛坯的选择2.2毛坯图的设计4、工艺路线拟定3.1定位基准的选择3.2加工方法的确定5、加工顺序的安排4.1工序的安排4.2工序划分的确定4.3热处理工序的安排4.4拟定加工工艺路线4.5加工路线的确定4.6加工设备的选择4.7刀具的选择6、工艺设计5.1加工余量，工序尺寸，及其公差的确定5.2专用夹具的选用7、零件加工工时定额与经济技术分析6.1工时定额的计算与说明6.2经济技术指标的计算与说明8、分析讨论9、参考文献附件一、零件图二、机械加工工艺过程卡三、机械加工工序卡四、零件检验卡序言机械制造工艺学课程设计是在我们学完了大学的全部基础课、技术基础课以及大部分专业之后进行的。
