交通量观测站安装标准
国家高速公路网交通量调查观测站点布局规划
国家高速公路网交通量调查观测站点布局规划（简本）中华人民共和国交通运输部二○○八年十月目录国家高速公路网交通量 0调查观测站点布局规划 0（简本） 0中华人民共和国交通运输部 0二○○八年十月 0一、规划的必要性 (3)二、《规划》的功能定位 (3)三、国家高速公路交通量调查与信息服务体系的架构 (3)（一）调查方式与调查方法 (3)（二）调查站分类 (3)（三）体系架构 (3)四、统计分析指标体系 (4)五、规划目标 (5)到2012年，初步建立国家高速公路交通量调查与信息服务体系的架构，覆盖所有已通车路段，实现调查站与高速公路建设同步，可以准确的反映被覆盖路段的宏观交通流特征和路网运行特征，初步具备监测路网运行质量、为社会提供出行服务信息的能力；到2020年，随着国家高速公路网的逐步建成，完成国家高速公路交通量调查与信息服务体系，覆盖全部路网里程，具备全面、准确的为行业、为社会提供信息服务的能力。
(6)六、总体布局 (6)（一）公路交通情况调查数据中心 (6)建设1个部级公路交通情况调查数据中心和各省级公路交通情况调查数据中心。
省级公路交通情况调查数据中心与部级公路交通情况调查数据中心联网，构成国家高速公路交通量调查数据管理与应用平台。
(6)部级公路交通情况调查数据中心设在部规划研究院。
省级公路交通情况调查数据中心由各省根据自身实际情况确定建设管理单位（如省公路局、省交通厅信息中心、省高速公路管理机构、省高速公路管理公司等），省厅赋予其明确的职责。
. 6（二）调查站布设的方法与原则 (6)1、调查站布设的指导思想 (6)（1）全面覆盖 (6)调查站布设应实现对路网的全面覆盖，以切实提高调查的空间覆盖率和调查数据的代表性。
(6)（2）合理布局 (7)调查站布设应注意与国家高速公路路网布局形态及技术特征相协调，实现合理布局。
(7)（3）规模适度 (7)调查站布设应实现规模与效率的最优平衡，最大限度的减少动态交通数据采集体系的建设投入和后期运行投入。

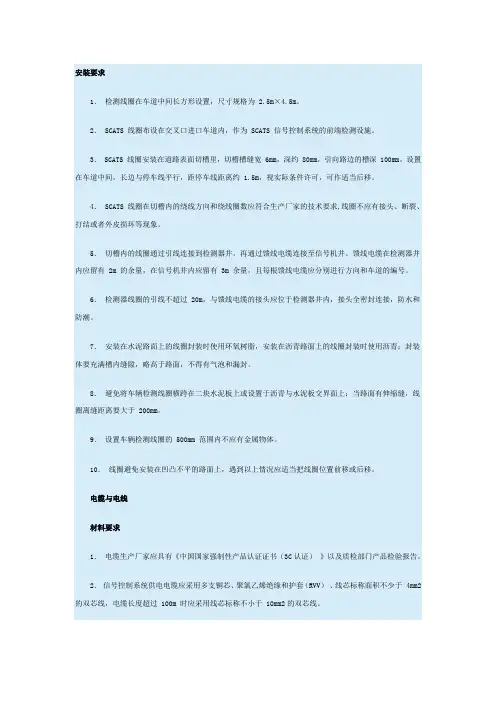

交通监控管道安装要求
安装要求1．检测线圈在车道中间长方形设置，尺寸规格为 2.5m×4.5m。
2． SCATS 线圈布设在交叉口进口车道内，作为 SCATS 信号控制系统的前端检测设施。
3． SCATS 线圈安装在道路表面切槽里，切槽槽缝宽 6mm，深约 80mm，引向路边的槽深 100mm。
设置在车道中间，长边与停车线平行，距停车线距离约 1.5m，视实际条件许可，可作适当后移。
4． SCATS 线圈在切槽内的绕线方向和绕线圈数应符合生产厂家的技术要求,线圈不应有接头、断裂、打结或者外皮损坏等现象。
5．切槽内的线圈通过引线连接到检测器井，再通过馈线电缆连接至信号机井。
馈线电缆在检测器井内应留有 2m 的余量，在信号机井内应留有 3m 余量，且每根馈线电缆应分别进行方向和车道的编号。
6．检测器线圈的引线不超过 20m，与馈线电缆的接头应位于检测器井内，接头全密封连接，防水和防潮。
7．安装在水泥路面上的线圈封装时使用环氧树脂，安装在沥青路面上的线圈封装时使用沥青；封装体要充满槽内缝隙，略高于路面，不得有气泡和漏封。
8．避免将车辆检测线圈横跨在二块水泥板上或设置于沥青与水泥板交界面上；当路面有伸缩缝，线圈离缝距离要大于 200mm。
9．设置车辆检测线圈的 500mm 范围内不应有金属物体。
10．线圈避免安装在凹凸不平的路面上，遇到以上情况应适当把线圈位置前移或后移。
电缆与电线材料要求1．电缆生产厂家应具有《中国国家强制性产品认证证书（3C认证）》以及质检部门产品检验报告。
2．信号控制系统供电电缆应采用多支铜芯、聚氯乙烯绝缘和护套（RVV）、线芯标称面积不少于 4mm2的双芯线，电缆长度超过 100m 时应采用线芯标称不小于 10mm2的双芯线。
3．交通灯信号控制电缆应采用多支铜芯、聚氯乙烯绝缘和护套（RVV）、线芯标称面积不少于 1.5mm2的四芯或五芯线；四芯电缆的颜色分别为绿、红、白、黑，五芯电缆的颜色分别为绿、黄、红、白、黑。
交通量观测站安装标准
交通量观测站安装标准交通量观测站安装标准为了对道路交通情况进行科学、准确、及时的监测与掌握，城市交通管理部门普遍采用交通量观测站进行数据采集和统计分析。
交通量观测站的安装涉及到多方面的问题，因此需要制定标准规范，以确保设施的有效性和可靠性。
下文将对交通量观测站安装标准进行详细讲解。
一、选择观测点和设备1. 选址原则交通量观测站应选在市区交通密集、道路条件较好、行车速度较平稳的路段。
观测站应尽量避免设置在弯道、上下坡路段、路口等会影响数据准确性的地点。
2. 设备选择交通量观测站应充分考虑观测点的交通情况和观测需求，选择适合的设备及其配置。
常用的交通量观测设备包括视频监控设备、电子车牌识别设备、车辆流量传感器等。
二、安装细节1. 设备安装交通量观测设备的安装应当符合其产品手册中的要求，以确保其稳定可靠。
设备安装时应严格按照设计图纸和技术要求进行，设备之间应有足够的间隔，互不干扰。
2. 线路布置交通量观测设备的线路布置应符合国家电气安全标准和施工安全规范，严密细致地进行接线和标注，避免安装故障和人员伤害。
3. 设备环境交通量观测设备的工作环境较为苛刻，应注意控制环境参数，如温度、湿度、灰尘、噪音、电磁辐射等，以确保设备的正常运行和数据准确。
三、质量控制1. 工程验收交通量观测站安装完成后，应进行验收，确保设备安装符合设计规范和技术要求，验收合格后方可进行投入使用。
2. 系统测试交通量观测系统应进行系统测试，包括设备运转测试、数据采集测试、数据分析测试等，确保数据准确、系统运行稳定，并测试其可靠性和实用性。
3. 维护检查交通量观测站应每日对数据进行监测和维护，并定期进行设备检查和维护工作，包括设备清洁、检修、校准和数据备份等。
四、安全防护1. 地域统筹交通量观测站的监管应由地方政府进行统筹规划，在建设过程中应顾及安全、环保等方面的问题，确保设备和交通环境的安全。
2. 安全防范交通量观测站应设置门禁、安保、物防以及电气、消防、环保等方面的设施，确保设备和人员的安全。
陕西省交通运输厅关于印发《陕西省高速公路网交通量调查观测站点布局规划》的通知
陕西省交通运输厅关于印发《陕西省高速公路网交通量调查观测站点布局规划》的通知文章属性•【制定机关】陕西省交通运输厅•【公布日期】2012.04.05•【字号】陕交发[2012]27号•【施行日期】2012.04.05•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】交通运输综合规定正文陕西省交通运输厅关于印发《陕西省高速公路网交通量调查观测站点布局规划》的通知（陕交发〔2012〕27号）各设区市、杨凌示范区交通（运输）局，省公路局，省高速集团、交通集团，省高速公路收费中心，厅外资办，陕西宝汉公司、陕西金秀公司、陕西西铜公司、西安华通公司、榆林榆神公司：为加快完善我省公路交通情况调查体系，进一步推进高速公路交通情况调查工作科学发展，根据《国家高速公路网交通量调查观测站点布局规划》和全国公路交通情况调查统计工作布置会精神，结合我省实际，省厅组织编制了《陕西省高速公路网交通量调查观测站点布局规划》（以下简称《规划》）。
现印发给你们，请遵照执行，并就《规划》实施有关事项通知如下：一、各高速公路建设管理单位是所辖高速公路交通量调查观测站（以下简称交调站）建设运维主体，负责本单位所辖路段交调站的年度建设计划编制、工程组织实施和建成后设备运维；省高速公路收费中心负责高速公路交调数据中心建设、高速公路交调站建设技术指导，负责高速公路交调站数据初审、汇总及报送；省公路局负责数据终审和确认，并按要求向部省有关单位报送。
二、各高速公路建设管理单位每年按照《规划》要求，结合所辖路段高速公路综合监控系统建设情况，合理确定下一年度所辖路段交调站建设范围、规模和位置。
已运营高速公路的交调站建设纳入高速公路养护工程随同年度养护计划一并申报。
在建和待建高速公路要严格按照《规划》要求，将交调站纳入公路机电工程中监控系统范围同步建设，同步验收并投入使用。
省高速公路收费中心要配合做好交调站建设的入网联调、数据验证等技术指导工作。
公路交通气象观测站网建设暂行技术要求
公路交通气象观测站网建设暂行技术要求2012年11月目录........................................................................................................................................... 1一、总则...................................................................................................................................... 1 .1.1编制目的...................................................................................................................................... 1. 1.2编制依据...................................................................................................................................... 1.1.3适用范围....................................................................................................... 2公路交通气象观测站网规划1.4....................................................................................................... 2公路交通气象观测站网建设1.5....................................................................................................... 2公路交通气象观测站网运行1.6合作模式................................................................................................................................ 21.6.1.运维机制................................................................................................................................ 31.6.2.信息交互共享........................................................................................................................ 3.1.6.3............................................................................................................................ 3二、观测项目设置.................................................................................................................................. 4.能见度观测2.1....................................................................................................................... 4路面气象条件观测2.2路温........................................................................................................................................ 4. 2.2.1路面状况................................................................................................................................ 5. 2.2.2冰点温度................................................................................................................................ 5 2.2.3.融雪剂浓度. (5)2.2.4............................................................................................................................... 5 .2.3气象环境观测气温........................................................................................................................................ 5 2.3.1.相对湿度................................................................................................................................ 6 2.3.2.风速风向................................................................................................................................ 6.2.3.3降水........................................................................................................................................ 62.3.4.天气现象................................................................................................................................ 72.3.5. .............................................................................................................................. 7.视频实景观测2.4............................................................................................................... 8传感器选型及技术要求2.5........................................................................................................................ 9三、观测站技术要求.................................................................................................................................. 9观测站结构3.1结构组成................................................................................................................................ 9 3.1.1.结构设计要求. (10)3.1.2................................................................................................................................. 10.观测站功能3.2 ......................................................................................................................... 11数据采集与处理3.3.................................................................................................................................... 12通信方式3.4 .................................................................................................................................... 13供电方式3.5供电方式选择..................................................................................................................... 13 3.5.1 .蓄电池及充放电控制装置................................................................................................. 143.5.2 . ......................................................................................................................... 14电气安全性要求3.6绝缘电阻.............................................................................................................................. 14.3.6.1接地电阻.............................................................................................................................. 14.3.6.21介电强度.............................................................................................................................. 15 3.6.3.电源适应性.......................................................................................................................... 15.3.6.4 ......................................................................................................................... 15环境适应性要求3.7气候条件.............................................................................................................................. 153.7.1.生物条件.............................................................................................................................. 163.7.2.化学活性物质...................................................................................................................... 163.7.3.机械条件.............................................................................................................................. 163.7.4. .............................................................................................................. 16.四、观测站点布设与安装.................................................................................................................................... 16.站点分类4.1局地站.................................................................................................................................. 17. 4.1.1普通站.................................................................................................................................. 17.4.1.2............................................................................................................................ 18.站点布局要求4.2局地站.................................................................................................................................. 19 .4.2.1普通站. (20)4.2.2............................................................................................................................. 20 .4.3站点选址原则.................................................................................................................................... 22 .4.4安装要求设备安装要求..................................................................................................................... 22 4.4.1 .基础平台安装要求. (22)4.4.2 ................................................................................................................................. 24.4.5传感器布局.............................................................................................................. 26.五、观测站网运行与监控............................................................................................................ 26观测站网监控功能要求5.1 ........................................................................................................................ 27数据格式与传输5.2 ............................................................................................................................ 27数据质量控制5.3采集处理部分...................................................................................................................... 27. 5.3.1通信传输部分...................................................................................................................... 27 5.3.2.监控管理部分. (28)5.3.3............................................................................................................... 29 .六、安装质量与运行维护......................................................................................................................... 29产品及安装质量6.1.................................................................................................................................... 29运行维护6.2 ................................................................................................................................ 29.核查及校准6.3................................................................................................................................ 30 .6.4试验室检定...................................................................................................................... 31附录：数据格式规定.......................................................................................................................................... 31文件名1. ...................................................................................................................................... 312.文件内容.......................................................................................................... 33数据记录单位和特殊说明3. .................................................................................................................. 33中心站上传数据格式4.2一、总则1.1编制目的为加强全国干线公路网运行监测与科学管理，提升公路网安全性能和服务质量，提高应急处置能力和公共服务能力，实现覆盖全国干线公路的气象监测网络和预报预警服务体系的发展目标，为人民群众提供安全、畅通、便捷、绿色的公路出行服务，编制《公路交通气象观测站网建设暂行技术要求》（以下简称《技术要求》），以指导和规范我国公路交通气象观测站网的建设、运行与管理。
公路交通气象观测站网建设暂行技术要求-中华人民共和国交通运输部
公路交通气象观测站网建设暂行技术要求2012年11月目录一、总则 (1)1.1编制目的 (1)1.2编制依据 (1)1.3适用范围 (1)1.4公路交通气象观测站网规划 (2)1.5公路交通气象观测站网建设 (2)1.6公路交通气象观测站网运行 (2)1.6.1合作模式 (2)1.6.2运维机制 (3)1.6.3信息交互共享 (3)二、观测项目设置 (3)2.1能见度观测 (4)2.2路面气象条件观测 (4)2.2.1路温 (4)2.2.2路面状况 (5)2.2.3冰点温度 (5)2.2.4融雪剂浓度 (5)2.3气象环境观测 (5)2.3.1气温 (5)2.3.2相对湿度 (6)2.3.3风速风向 (6)2.3.4降水 (6)2.3.5天气现象 (7)2.4视频实景观测 (7)2.5传感器选型及技术要求 (8)三、观测站技术要求 (9)3.1观测站结构 (9)3.1.1结构组成 (9)3.1.2结构设计要求 (10)3.2观测站功能 (10)3.3数据采集与处理 (11)3.4通信方式 (12)3.5供电方式 (13)3.5.1 供电方式选择 (13)3.5.2 蓄电池及充放电控制装置 (14)3.6电气安全性要求 (14)3.6.1绝缘电阻 (14)3.6.2接地电阻 (14)3.6.3介电强度 (15)3.6.4电源适应性 (15)3.7环境适应性要求 (15)3.7.1气候条件 (15)3.7.2生物条件 (16)3.7.3化学活性物质 (16)3.7.4机械条件 (16)四、观测站点布设与安装 (16)4.1站点分类 (16)4.1.1局地站 (17)4.1.2普通站 (17)4.2站点布局要求 (18)4.2.1局地站 (19)4.2.2普通站 (20)4.3站点选址原则 (20)4.4安装要求 (22)4.4.1 设备安装要求 (22)4.4.2 基础平台安装要求 (22)4.5传感器布局 (24)五、观测站网运行与监控 (26)5.1观测站网监控功能要求 (26)5.2数据格式与传输 (27)5.3数据质量控制 (27)5.3.1采集处理部分 (27)5.3.2通信传输部分 (27)5.3.3监控管理部分 (28)六、安装质量与运行维护 (29)6.1产品及安装质量 (29)6.2运行维护 (29)6.3核查及校准 (29)6.4试验室检定 (30)附录：数据格式规定 (31)1.文件名 (31)2.文件内容 (31)3.数据记录单位和特殊说明 (33)4.中心站上传数据格式 (33)一、总则1.1编制目的为加强全国干线公路网运行监测与科学管理，提升公路网安全性能和服务质量，提高应急处置能力和公共服务能力，实现覆盖全国干线公路的气象监测网络和预报预警服务体系的发展目标，为人民群众提供安全、畅通、便捷、绿色的公路出行服务，编制《公路交通气象观测站网建设暂行技术要求》（以下简称《技术要求》），以指导和规范我国公路交通气象观测站网的建设、运行与管理。
交通量观测站安装标准
交通量观测站安装标准1. 引言本文档旨在规范交通量观测站的安装标准，确保测量的准确性和标准化。
交通量观测站用于监测道路上的车辆流量，是交通管理和规划的重要工具。
合理的安装位置和准确的安装方式对于数据的可靠性至关重要，因此需要明确的安装标准和指导。
2. 安装位置选择交通量观测站的安装位置选择应满足以下要求：•离道路边缘的距离不得小于1米，以确保测量结果准确。
•选择离交通流量高的区域安装，以获得更加代表性的数据。
•避免选择斜坡、弯道等影响交通流量的区域安装。
•确保安装位置便于维护和检修。
3. 安装方式交通量观测站的安装方式应遵循以下准则：•安装站点应采用固定支架或支柱固定，确保设备的稳定性。
•站点支架或支柱应该符合相关的安全标准和规定。
•设备的摆放高度应适中，以便触达到道路上的车辆。
•确保设备位置与车辆行驶方向垂直，避免车辆经过时造成设备的不稳定或测量结果的偏差。
4. 安装要点为确保交通量观测站的准确性和可靠性，在安装过程中需要注意以下要点：•安装过程中应避免使用金属制品或其他导电材料与设备直接接触，以减少外界干扰。
•安装位置周围应清理干净，并确保没有其他妨碍和影响设备正常运行的物体。
•确保设备的线缆连接牢固可靠，避免在使用过程中因为线缆松动而影响数据采集。
•定期检查观测站是否存在机械故障或损坏，以确保设备的正常运行和数据的准确性。
5. 数据采集与维护交通量观测站的数据采集和维护应遵循以下原则：•观测站应定期进行数据采集，时间间隔可根据实际需要确定，确保数据的时效性。
•设备维护应遵循相关的操作和维护手册，避免在维护过程中对设备造成损坏。
•定期对设备进行巡检和维护，及时修复故障和更换损坏的部件。
•存储的数据应备份，并定期进行数据处理和分析，以提供合理的数据支持。
6. 总结本文档详细介绍了交通量观测站的安装标准，包括安装位置选择、安装方式、安装要点以及数据采集与维护。
合理选择安装位置和正确的安装方式对交通量观测站的准确性和可靠性至关重要，同时，定期维护和管理设备也是确保数据质量的重要环节。
国家高速公路网交通量调查观测站点布局规划
国家高速公路网交通量调查观测站点布局规划（简本）中华人民共和国交通运输部二○○八年十月目录国家高速公路网交通量 0调查观测站点布局规划 0（简本） 0中华人民共和国交通运输部 0二○○八年十月 0一、规划的必要性 (3)二、《规划》的功能定位 (3)三、国家高速公路交通量调查与信息服务体系的架构 (3)（一）调查方式与调查方法 (3)（二）调查站分类 (3)（三）体系架构 (3)四、统计分析指标体系 (4)五、规划目标 (5)到2012年，初步建立国家高速公路交通量调查与信息服务体系的架构，覆盖所有已通车路段，实现调查站与高速公路建设同步，可以准确的反映被覆盖路段的宏观交通流特征和路网运行特征，初步具备监测路网运行质量、为社会提供出行服务信息的能力；到2020年，随着国家高速公路网的逐步建成，完成国家高速公路交通量调查与信息服务体系，覆盖全部路网里程，具备全面、准确的为行业、为社会提供信息服务的能力。
(6)六、总体布局 (6)（一）公路交通情况调查数据中心 (6)建设1个部级公路交通情况调查数据中心和各省级公路交通情况调查数据中心。
省级公路交通情况调查数据中心与部级公路交通情况调查数据中心联网，构成国家高速公路交通量调查数据管理与应用平台。
(6)部级公路交通情况调查数据中心设在部规划研究院。
省级公路交通情况调查数据中心由各省根据自身实际情况确定建设管理单位（如省公路局、省交通厅信息中心、省高速公路管理机构、省高速公路管理公司等），省厅赋予其明确的职责。
(6)（二）调查站布设的方法与原则 (6)1、调查站布设的指导思想 (6)（1）全面覆盖 (6)调查站布设应实现对路网的全面覆盖，以切实提高调查的空间覆盖率和调查数据的代表性。
(6)（2）合理布局 (7)调查站布设应注意与国家高速公路路网布局形态及技术特征相协调，实现合理布局。
(7)（3）规模适度 (7)调查站布设应实现规模与效率的最优平衡，最大限度的减少动态交通数据采集体系的建设投入和后期运行投入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、VTD系列视频车辆检测器（深圳市哈工大交通电子技术有限公司）
产品简介
SUPCON VTD 系列视频交通流检测系统采纳最新高速DSP硬件平台和嵌入式软件系统，是专为各种交通流检测应用设计的专业视频检测系统。
系统采纳工业标准机架式设计，每个机架可插入4块或8块视频检
测卡，每块视频检测卡可独立处理一路视频信号，最多可检测双向八车道的交通流信息。
用户可在本地或远程网络上，以图形交互方式，通过上位机界面定义虚拟线圈和检测区，并依照需要进行配置后下载。
系统能够实时检测和运算出交通流参数和事件报警信息，并储备在内部数据储备器中或依照需要把数据传输到监控中心。
通过安装多个视频检测器并把单个检测数据集成一起，可得出区域交通流特点。
VTD系列视频交通流检测系统包括针对不同应用的VTD-D、VTD-I、VTD-DI、VTD-C四种视频检测器，可依照需求组合应用，可在一个机架内混合使用。
VTD系列视频交通流检测系统的特点:
◆高速DSP硬件平台和嵌入式软件系统，双向8车道检测，高检测精度
◆先进的特点检测处理算法，全面排除阴影、车灯、光线及恶劣天气的阻碍
◆领先的目标跟踪处理算法，能准确检测停车、事故等交通意外事件
◆虚拟线圈与区域目标跟踪相结合，自动日夜转换，图形化配置，简单易用
◆高质量视频叠加输出交通流和事故信息，直观易用
◆可选10/100M以太网和CDMA1×/GPRS接口，支持TCP/IP协议
1.VTD-D交通流数据检测器
VTD-D是专为高速公路、公路、公路桥梁等交通流数据采集应用设计的视频检测器。
VTD-D可检测多达8个车道的交通流数据：
◆分类车流量
◆平均速度
◆平均车头时距
◆平均车头距
◆占有率（%）
◆车辆密度（辆/公里）
◆检测精度≥96%
VTD-D可储备多达15天以上的历史数据记录（以8车道运算，统计间隔为1分钟）。
VTD-D能自动判定5级交通流状态（畅通、流量大、拥堵、堵塞）。
经系统设置，VTD-D可通过光隔开关量输出虚拟线圈占有信息，也可输出以下报警：
◆速度过高或过低
◆失速
◆占有率过高
◆图象质量过低
2.VTD-I交通事件检测器VTD-I是专为隧道、桥梁、高架道路设计的视频交通事件检测器，可检测8个车道或检测区域的交通事件并报警：
◆停止车辆
◆排队事件
◆逆向行驶
◆失速
◆烟/雾报警
◆无视频输入报警3.VTD-DI交通数据和事件检测器
VTD-DI综合了VTD-D和VTD-I 的所有功能，能为道路的安全和高效提供全面和细致的数据和信息。
二、VTD2000E视频车辆检测器（浙江浙大中控信息技术有限公司）
VTD2000E视频车辆检测器是针对野外使用环境而设计的交通流参数检测设备，它通过对道路监控系统中的视频图像进行处理和综合分析，实现对道路交通流参数的实时检测、记录、统计。
道路交通流参数包括：车流量、平均车速、车道占有率、车头时距、车辆长度及分类等。
为了适应野外的工作环境，VTD2000E 采纳数字信号处理作为数据处理单元的核心，整机设计采纳模块化、结构化方式，并参照了国军标有关可靠性方面的标准。
为了能够将VTD2000E比较方便地安装在其他路口操纵设备的机柜内，设备的结构采纳了10吋3U机箱。
一个机箱最多能够处理6个通道的视频图像，机箱内还有一个设备治理模块用于治理和和谐6个通道的视频图像的处理过程、提供两个与其他外部治理设备(如上位治理运算机、路口设备)的通信接口SIO-0和SIO-1，接口标准为RS232，其中SIO-0输出统计数据同时能够同意外部的指令进行工作参数的配置；SIO-1输出车速和车长实时数据。
VTD2000E具有图像叠加功能，以利于使用者观测。
此外，为了能够与其他的道路交通设施实现实时数据交换，除了通过串行口提供检测数据外，VTD2000E 还配置了8通道数字输入、8通道数字输出I/O接口，该接口的每个通道均采纳光电隔离设计，接口的最大承诺电压为48VDC，低电平最大输入电流为-20mA。
产品功能
交通流参数检测
•车流量
车流量检测是VTD2000E的差不多功能之一。
VTD2000E能够按车道对通过检测区域的车辆进行计数，并按设定的统计时刻间隔运算车流量。
•瞬时速度和平均速度
VTD2000E能够按车道检测通过检测区域的车辆瞬时速度，同时依照设定的统计时刻间隔运算在此间隔内所有车辆瞬时速度的调和平均值，调和平均值能够抑制少量的低速或者高速行驶的车辆对整个交通流速度的阻碍。
•平均车头时距
车头时距是指前后两辆车的车头通过检测区域的时刻差。
VTD2000E能够检测在设定的统计时刻间隔内的平均车头时距。
•占有率
占有率反映了交通流的时刻密度。
VTD2000E能够检测在设定的统计时刻间隔内的占有率。
•车辆长度与分类
VTD2000E能够检测车辆长度并按车辆长度进行分类，同时能够运算在设定的统计时刻间隔内的平均车长。
车长分类阈值能够由用户设定。
统计数据输出
VTD2000E通过RS232串行接口SIO-0按照设定的统计时刻间隔输出统计数据，同时那个接口也用来对检测器的工作参数进行设置。
连接器采纳标准的DB9形式。
实时数据输出
VTD2000E通过RS232串行接口SIO-1输出实时数据。
依照用户的设定条件，每检测到一辆车，就从那个接口输出车辆速度、车辆长度等瞬时数据。
输出的波特率能够在2400~57600bps之间设定。
开关量输出
VTD2000E提供了8开关量输出接口，接口的每位输出端子对应一个检测区域，对应于8条车道的检测输出。
输出的电气结构为光电隔离集电极开路模式，每个输出端通过一个电阻接到外接直流电源的正极端，输出端的最大电压为48V，最大电流为40mA。
输出端采纳共阴极连接方式。
依照工作参数的配置，开关量输出信号的极性能够选择上升沿（高电平）有效或者下降沿（低电平）有效。
数据储备
VTD2000E内置了非易失性储备器，能够对检测数据进行临时储备，能够储备许多于一周的数据。
最大储存时刻可达到十年。
时钟计时
VTD2000E内置实时日历时钟单元，时钟计时精确度能够达到1毫秒。
断电后的时钟保精度坚持时刻可达30天。
工作参数设置
1）检测区域设置
通过RS232串行接口SIO-0，利用软件能够设置检测器的检测区域、检测区域的属性、检测区域的关联关系等。
2）灵敏度调剂
通过RS232串行接口SIO-0，利用软件能够设置检测器每个检测区域的灵敏度。
3）统计时刻间隔设定
通过RS232串行接口SIO-0，利用软件能够设置统计时刻间隔。
常用的统计时刻间隔的设置是30秒、1分钟、5分钟、10分钟、15分钟、30分钟、60分钟等几种。
也能够设置为其他的时刻间隔。
4）开关量输入输出模式设定
通过RS232串行接口SIO-0，能够设置开关量的输出模式。
5）检测功能设置
通过RS232串行接口SIO-0，能够利用软件设置检测器的检测参数种类，能够在车流量、速度、车头时距、占有率等可检测参数进行选择和组合。
爱护功能
1）自检功能
VTD2000E能够通过自身的软件监测检测器的工作状况。
能够监测视频丢失等故障，并有故障报警功能。
通过按压面板上的按键能够启动自检过程。
2）复位功能
VTD2000E面板上设置了一个复位按键，当显现不可复原的设备专门时，能够按下复位键重新启动设备。
3）日志记录功能
VTD2000E具有日志记录功能，能够通过日志检查相关操作以及故障记录。
4）软件在线升级功能
VTD2000E的内置软件能够在线升级。
产品要紧特点
•以数字信号处理器(DSP)和大规模可编程逻辑器件(CPLD)为主构成硬件处理平台，功耗低、运行效率高；
•视频图像处理单元和设备治理、数据储备、数据通信等单元按功能分割，形成模块化的组成结构，便于扩展和爱护
•具有数据OSD叠加功能，便于设备调试
•电磁兼容性好：ESD 6KV、FET 4KV、SURGE 2KV，满足工业级设备的要求
•采纳高可靠性防护技术和电子设计技术，抗干扰能力强
•电气安全符合GB4943标准
•要紧满足交通流信息检测需求
•具有数据统计和储备功能
•软件程序能够在线升级，软件的可爱护性好
•工作电压范畴宽：176~264VAC，适应野外电网波动的要求
产品要紧技术指标
上位机治理软件包
VTD2000E视频车辆检测器通过上位机治理软件——交通动态信息采集系统信息处理软件包能够对车辆检测器的工作参数进行设置、数据通信、数据库治理和数据查询、图表显示等。
从功能上能够分成三个部分：通信操纵与治理VTDCOMM、检测区域设置VTDCFG、数据库治理与查询VTDDATABASE。
软件包的要紧功能包括：治理VTD2000E设备、设置图像处理的检测区域和检测功能、远程观看设备的工作状态、猎取储备显示实时和历史检测数据、对交通数据进行分类、统计、曲线图显示和报表。
6. 要紧应用
•都市路口交通信号智能操纵中的车辆检测
•高速公路、快速路、都市干道的交通流参数检测。
