木粉的改性方法对聚氯乙烯／木粉复合材料性能的影响
木粉配比对木塑复合材料切削性能的影响
３.Ａｎｈｕｉ Ａｇｒｉｃｕｌｔｕｒａｌ Ｕｎｉｖｅｒｓｉｔｙꎬ Ｈｅｆｅｉ Ａｎｈｕｉ ２３００３６ꎬ Ｃｈｉｎａꎻ
４.Ｗａｎｊｉａｎｇ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｔｅｃｈｎｏｌｏｇｙꎬ Ｍａ'ａｎｓｈａｎ Ａｎｈｕｉ ２４３０３１ꎬ Ｃｈｉｎａ)
果ꎬ而每齿进给量对切削力的影响是其重要的方面
之一ꎮ 在刀具高速切削木塑复合材料的过程中ꎬ刀
具对工件所做的功一部分用于形成切屑ꎬ并将切屑
ꎬ广泛应用于园林景观设计、建筑材料、工业产
带离工件表面ꎬ其余部分力用于克服刀具后刀面与
不同塑料基和木质纤维含量制成的 ＷＰＣꎬ其各
切削温度是另一个重要参数ꎬ它将直接影响加工工
∗ 通讯作者:郭晓磊ꎬ教授ꎬ博士ꎬ研究方向为木工刀具设计与智能制造ꎬＥ－ｍａｉｌ:ｘｉａｏｌｅｉ.ｇｕｏ＠ ｎｊｆｕ.ｅｄｕ.ｃｎꎮ
Copyright©博看网. All Rights Reserved.
２８
林 业 机 械 与 木 工 设 备
第 ５１ 卷
ｗｉｔｈ ｆｏｕｒ ｄｉｆｆｅｒｅｎｔ ｗｏｏｄ ｐｏｗｄｅｒ ｒａｔｉｏｓ. Ｔｈｅ ｓｕｒｆａｃｅ ｒｏｕｇｈｎｅｓｓ ｉｎｃｒｅａｓｅｓ ｗｉｔｈ ｉｎｃｒｅａｓｉｎｇ ｃｕｔｔｉｎｇ ｄｅｐｔｈ ａｎｄ ｄｅｃｒｅａｓｅｓ
关键词:硬质合金刀具ꎻ木塑复合材料ꎻ木粉配比ꎻ切削参数ꎻ表面质量
中图分类号:ＴＳ６４３ 文献标识码:Ａ 文章编号:２０９５ － ２９５３(２０２３)０６ － ００２７ － ０９
Ｓｔｕｄｙ ｏｎ ｃｕｔｔｉｎｇ ｐｅｒｆｏｒｍａｎｃｅ ｏｆ ｗｏｏｄ － ｐｌａｓｔｉｃ ｃｏｍｐｏｓｉｔｅ
木塑复合材料用木质材料改性研究进展
高。这样纤维表面的杂质被除去 ，纤维表
面变的粗糙 ，使纤维与树脂界面之 间粘合 能力增强 。另～方面 ，碱处理导致纤维原
料的性能。除 了加热烘干法脱水外 ，还可 以加入吸水性 无机填料 如氧化钙 （ａ ） Ｃ ０来
脱水 ，这种脱水方法有利于保 护纤维素的 ，月 ＩＡ ，但是用量不易控制 ，而且产物对复 工 ｂ
关键词 ：木塑复合材料 ；木质材料 ；相容性 ；改 性
Ｒ ｅ ｅ ｒ ｈ ｏｇ ｅ ｓｗ ｉｈ ｏｄｉ ｃ ｔｏｎ ｏｏｄ Ｍ ａ ｅ ｉ ｌ ｓ ａ ｃ Ｐｒ ｒ ｓ ｔ Ｍ ｉ ｆ ａｉ ｏｆＷ ｔ ｒａ ｓ ｕｓ ｄ ｏｏｄ－Ｐｌ ｓ ｉ ｏ ｐｏｓ ｔ ａ ｅ ｉ ｌ ｅ Ｗ ａ ｔｃ Ｃ ｍ ｉｅ Ｍ ｔ ｒ ａ ｓ
在高温处理下 ，官能团的变化主要是木纤
材料的力学 ｆ能 ；结果表明 ，用无纺毡制 ｌ 生 备复合材料的方法可较大幅度提高纤维含 量 ，能较好地 解决落麻纤维在复合材料中
电处理主要 引起化学修饰 、聚合、 自由基 产生等变化 。等离子体的作用包括质子的
２１ ０ ７ ： Ｐ Ａ ＴＣ ＮＵ Ａ Ｔ Ｒ 塑料制造 １年 月 Ｆ Ｉ Ｌ Ｓ Ｉ ＳＭＡ Ｆ Ｃ Ｕ Ｅ Ｊ
Ｋｅ ｗｏ ｄ ＂ ｏ ｄ ｐ ａ ｔ ｏ ｏｓ ｅｍ ａｅ ｉｌ ； Ｗｏ ｄ ｍ ａｅ ｉ ｌ ； Ｃｏ ａ ｉ ｉ ｔ ｙ ｒ ｓ Ｗ ｏ — ｌ ｓｉ ｃ ｍｐ ｉ ｔ ｒａ ｓ ｃ ｔ ｏ ｔ ｒａｓ ｍｐ ｔｂ ｌ ｙ； Ｍｏｄ ｆ ｄ ｉ ｉｅ ｉ
木 ｏ料ｗ － ｃ ，ｏ ｏｓ ｏ ｍｉ （ ｐｅ ｄ ｔ ｓ
Ｙａ ｅ Ｊ ａｒ ｎ ｉ Ｗ ｅ ｗｅ ｈｈ ｉ ｕ ｌ ｉ ｉ
ｒ ｓ ａｃ ｓ ｔｔ ｆ ｌｓｉ ， ａ ｉｅ ｓ ｙｏ ｈｎ ， ａｙ ａ ， ３ ０ Ｒｅｅ ｒｈＩ ｔ ｕｅ ａｔ ｓ Ｎｏ ｈ ｎｉ ｏＰ ｃ Ｕｎ ｖ ｒｉ ｆ ｉａ Ｔ ｉｕ ｎ ０ ０ ５ ） ｔ Ｃ １
木粉填充改性聚丙烯复合材料的研究
黄兆阁，刘莉，李荣勋，李少香，刘光烨（青岛科技大学新材料研究重点实验室，山东 青岛 ２６６０４２）摘要：本实验利用木粉对聚丙烯（P P ）进行改性研究，结果表明，加入木粉后，复合材料的弯曲强度、拉伸强度、断裂伸长率、硬度和维卡软化温度均有所提高，加工流动性能和冲击强度有所下降。
关键词：聚丙烯；木粉；复合材料中图分类号：TQ 325.14 文献标识码：B 文章编号：1009-797X(2005)07-0021-05作者简介：黄兆阁（１９６８－），男，硕士，多年来一直从事塑料专业的教学和研究工作，已发表论文２０余篇。
收稿日期：２００４－１０－１２近年来，开发植物纤维作为增强材料的复合材料越来越引起人们的注意，这类填充剂与目前普遍采用的无机填充剂相比具有以下优点：与高分子化合物相容性好；密度较一般无机填充剂小，而模量和拉伸强度与无机纤维接近；原料资源丰富，生产工艺简单，价格也最便宜；所得复合材料制品具有良好的木质感和隔热效果；对其加工设备磨损小；具有生物可降解性和可再生性，在环境保护和资源保护方面有重要意义。
热塑性塑料／植物纤维复合材料可应用于汽车工业、室内装饰材料及日常生活等领域。
因此，开发热塑性塑料／植物纤维复合材料产品具有极大的社会效益和经济效益。
本文用木粉作为植物纤维增强材料对聚丙烯进行了改性研究，着重考察了对材料的力学性能和加工流动性能的影响，并且用电镜研究了材料断面的微观结构。
１ 实验部分１．１ 主要原料聚丙烯（PP ） T30S 大连西太平洋石油化工有限公司木粉 市售１．２ 主要设备GH －10A 高速混合机 北京塑料机械厂塑料破碎机 青岛德信塑料机械有限公司SK －160B 双滚筒炼塑机 上海橡胶机械厂S H J 系列双螺杆挤出机 南京杰恩特机电有限公司130F 2V 塑料注射成型机 东华机械有限公司µPX RZ －400C 熔体流动速率仪 吉林大学科教仪器厂RW －3热变性实验仪／维卡耐热仪 河北省承德市实验机厂LJ －1000型机械拉力机 广州实验仪器厂X HR －150型塑料洛氏硬度计 上海材料实验机厂X C 型摆锤冲击实验机 承德精密实验机有限公司木粉填充改性聚丙烯复合材料的研究TG328A电光分析天平 上海天平仪器厂GZ X－D HG电热恒温干燥箱 山东潍坊医疗器械厂１．３ 测试方法熔体流动速率测定 按GB3682－2000拉伸性能测定 按GB1040－92弯曲强度测定 按GB9341－88简支梁冲击强度测定 按GB/T1043－1993悬臂梁冲击强度测定 按GB/T1843－1996塑料耐热性（维卡）测定 按GB1633－89１．４ 样品制备１．４．１ 木粉与聚丙烯混合造粒工艺木粉在烘箱烘干约8~12h，聚丙烯与已烘干的木粉放入高速混合机中混合，混好的物料加入挤出机中，挤出造粒。
木粉改性对木粉-橡胶复合材料界面结合性能的影响

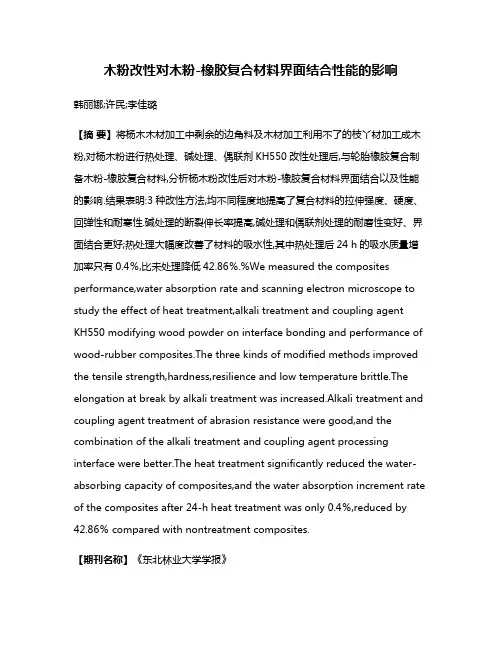

木粉改性对木粉-橡胶复合材料界面结合性能的影响韩丽娜;许民;李佳璐【摘要】将杨木木材加工中剩余的边角料及木材加工利用不了的枝丫材加工成木粉,对杨木粉进行热处理、碱处理、偶联剂KH550改性处理后,与轮胎橡胶复合制备木粉-橡胶复合材料,分析杨木粉改性后对木粉-橡胶复合材料界面结合以及性能的影响.结果表明:3种改性方法,均不同程度地提高了复合材料的拉伸强度、硬度、回弹性和耐寒性.碱处理的断裂伸长率提高,碱处理和偶联剂处理的耐磨性变好、界面结合更好;热处理大幅度改善了材料的吸水性,其中热处理后24 h的吸水质量增加率只有0.4％,比未处理降低42.86％.%We measured the composites performance,water absorption rate and scanning electron microscope to study the effect of heat treatment,alkali treatment and coupling agentKH550 modifying wood powder on interface bonding and performance of wood-rubber composites.The three kinds of modified methods improved the tensile strength,hardness,resilience and low temperature brittle.The elongation at break by alkali treatment was increased.Alkali treatment and coupling agent treatment of abrasion resistance were good,and the combination of the alkali treatment and coupling agent processing interface were better.The heat treatment significantly reduced the water-absorbing capacity of composites,and the water absorption increment rate of the composites after 24-h heat treatment was only 0.4％,reduced by 42.86％ compared with nontreatment composites.【期刊名称】《东北林业大学学报》【年(卷),期】2017(045)008【总页数】6页(P76-81)【关键词】杨木木粉;轮胎橡胶;复合材料;木粉改性【作者】韩丽娜;许民;李佳璐【作者单位】生物质材料科学与技术教育部重点实验室(东北林业大学),哈尔滨,150040;生物质材料科学与技术教育部重点实验室(东北林业大学),哈尔滨,150040;吉林新合木业有限责任公司【正文语种】中文【中图分类】S781.7;TB332杨树是我国重要的人工林树种之一，具有速生丰产的优点，用于生产和生活的各个方面。
木粉含量对PE-HD／木粉复合材料热性能及热流变性能的影响
小学第一学期工作计划参考6篇通过写工作计划，我们可以很好的约束自己，一份合适的工作计划可以使工作更加顺利进行，XX小编今天就为您带来了小学第一学期工作计划参考6篇，相信一定会对你有所帮助。
小学第一学期工作计划篇1一、学生情况分析大部分学生对数学学习的积极性正在逐步提高，能从已有的知识和经验出发获取知识，抽象思维水平有了一定的发展。
基础知识掌握牢固，具备了一定的学习数学的能力。
在课堂上能主动地参与学习过程，具有观察、分析、自学、表达、操作、与人合作等一般能力。
但有部分学生基础知识差，上课不认真听讲，理解问题的能力比较差，空间感不强，学习上还不够主动自觉，需要老师督促并辅导。
本学期重点抓好学习课堂上认真听讲的良好习惯。
其次抓有困难的学生学习习惯的培养，在教学中，面向全体学生，结合本班学生实际情况，创设愉快情境教学，激发他们的学习动机，进入最佳学习的状态，缩小学困生与其他学生的差距，人人成绩有提升。
二、教学要求1、掌握小数乘除法的计算方法，能比较熟练地计算。
会用四舍五入法截取积、商的近似值。
2、掌握小数四则混合运算顺序，并能够正确地进行计算。
3、会用分步列式或列综合式解答整数、小数的三步计算一般应用题。
4、掌握平行四边形、三角形、梯形的面积计算公式的推导过程、面积的计算方法，能解决有关实际问题。
5、能够用字母表示数，表示常见的数量关系、运算定律和公式，初步理解方程的意义，会解简易方程，会列方程解应用题。
6、会使用计算器。
三、教学重难点重点是小数乘除法计算和简易方程；难点是小数除法和列方程解应用题四、学期工作目标1、掌握小数乘除法的计算方法，能熟练进行计算，要有较高的正确率。
2、掌握平行四边形、三角形、梯形的面积计算公式的推导过程、面积的计算方法，能解决有关实际问题，渗透转化数学思想。
3、能够用字母表示数，表示常见的数量关系、运算定律和公式，初步理解方程的意义，会解简易方程，会列方程解应用题。
五、主要教学措施及方法（一）加强计算能力的培养1、口算能力的培养① 结合学校日算3分钟每天早自习做口算20，30道。
木粉填充聚乙烯复合材料的研究
图!
接枝单体 K 用量对复合材料弯曲性能的影响
I*8 ! J--/42 &- ’&,&’/) K 4&,2/,2 &, -./01)#. ()&(/)23 &- 4&’(&+*2/
在考察引发剂用量影响的基础上，考察了接枝单 体用量对复合材料性能的影响。图 ! 为接枝单体用量 对复合材料弯曲性能的影响。从图 ! 可以看出，接枝 万方数据
! 实验方法
!"! 试验材料 %&： 565 0$78、 5)5 3$$0、 565 !#8$、 5)59 **"8、 5:5; 3$#! ，齐鲁股份有限公司塑料厂；引发剂（过 氧化物） ： <%，上海试剂一厂；接枝单体（不饱和羧 酸） ： <%，上海试剂一厂；抗氧剂：工业级，汽巴嘉 基公司；木粉：#$ 4 8$ 目，自制；相容剂：自制。 !"# 仪器和设备 高速搅拌机： 6= *$ 59 型，北京塑料机械厂； 热模压片机： >5,?"?.3; 型，日本东测精机株式会社； 仿形 机： 0#7$ ’ $$$，意 大 利 <&;(, 公 司；熔 体 指 数 仪：0"#! ’ $$$，意大利 <&;(, 公司；万能材料试验机 ：;6?"$$$;，日 本 岛 津 公 司；悬 臂 梁 冲 击 试 验 机： @AB?!!，河北省承德市试验机厂；真空干燥箱： CD? 8!;，上海金沪电热仪器联营厂；扫描电镜： =?3$$$， 日本 =>,;<=> 公司；平行双螺杆挤出机： (=A?#$，南 京信立塑料机械厂。 !"$ 性能测试 塑料试 样 状 态 调 节 和 试 验 的 标 准 环 境 按 61 ’ ,
木粉含量对木粉-HDPE复合材料物理力学性能的影响
木粉含量对木粉-HDPE复合材料物理力学性能的影响杜虎虎;李涛;王伟宏;王海刚【摘要】通过研究木粉含量对杨木粉-HDPE复合材料密度、吸水率、力学性能和流变行为的影响,结果发现:木粉含量由50％增加到70％时,复合材料的密度增大了15％,吸水率变大,弯曲强度提高了10％,弹性模量提高了约78％,但冲击强度下降了32％；流变研究表明,随着木粉含量增加复合材料的类固体行为更加显著.%The effect of wood powder content on density,water absorptionrate,mechanical prperties and rheologi-cal behavior of wood powder/high density polyethylene (HDPE) composites was studied. The results showed that when wood powder content was increased from 50% to 70% ,the water absorption rate of HDPE composite was promoted,the density flexural strength,and elastic modulus was increased by 15% ,10% and 78% ,respectively,whereas the impact strength was decreased by 32%. The rheological analysis indicated that the solid like behavior of HDPE composite became more significant with the increase of wood powder content.【期刊名称】《西南林业大学学报》【年(卷),期】2013(033)001【总页数】5页(P81-85)【关键词】高密度聚乙烯;杨木粉;复合材料;性能【作者】杜虎虎;李涛;王伟宏;王海刚【作者单位】东北林业大学生物质材料科学与技术教育部重点实验室,黑龙江哈尔滨150040【正文语种】中文【中图分类】S785木塑复合材料是由生物质纤维填充改性热塑性塑料的一种新型材料，具有可回收利用、耐水性好等优点。
木粉含量对PE-HD／木粉复合材料热性能及热流变性能的影响
ｍａ ｔ ｒ ｉ ｘ ａ ｎ ｄ ｗｏ ｏ ｄ ｌ ｆ ｏ ｕ ｒ ａ ｓ ａ ｉ ｆ ｌ ｌ ｅ ｒ ． Ｔｈ ｅ ｅ ｆ ｆ ｅ ｃ ｔ ｓ ｏ ｆ ｈ ｉ ｇ ｈ ｌ ｙ ｉｌ ｆ ｌ ｅ ｄ ｗｏ ｏ ｄ ｌ ｆ ｏ ｕ ｒ ｃ ｏ ｎ ｔ ｅ ｎ ｔ ｏ ｎ ｔ ｈ ｅ ｔ ｈ ｅ ｒ ｍｏ ａ ｎ ｄ ｒ ｈ ｅ ｏ ｌ ｏ ｇ ｉ ｃ ａ ｌ ｐ ｒ ｏ ｐ ｅ ｒ ｔ ｉ ｅ ｓ ｏ ｆ Ｐ Ｅ— ＨＤ
Ｇｕ ｏ Ｙｏ ｎ ｇ ，Ｌ ｉ Ｄａ ｇ ａ ｎ ｇ ， Ｃ ｈ ｅ ｎ Ｙｕ ｘ ｉ ａ ‘ ， Ｌ ｉ ｕ Ｓ ｈ ｅ ｎ ｇ ｑ ｕ ａ ｎ ， Ｘｉ ｏ ｎ ｇ Ｆ ｕ ｑ ｕ ａ ｎ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
木粉的改性方法对聚氯乙烯／木粉复合材料性能的影响摘要为了改变木粉/PVC的加工性能，加入PVC中的木粉用氨基硅烷、三聚腈胺和乙酸酐处理，评价了木粉的处理对水的吸收和材料机械性能的影响。
用低分子量含有氨烃基官能团的硅氧烷和三聚氰胺在适当的浓度下处理的木粉以及乙酰化的木粉复合材料表现出平衡含水率下降和较小水吸收速率，用氨基硅烷处理的木粉复合材料拉伸强度、断裂伸长率和缺口冲击强度有相当大的改进。
复合材料强度和伸长率的增加是由于化学结构和使用的氨基硅烷的浓度决定的。
关键词：界面，聚氯乙烯，复合材料，可再生资源，机械性能前言在过去的30年间，对木塑聚合物（WPC）做了大量的研究。
由于木粉粒子的几何形状，木粉作为填料或是补强剂被用来改善特定的复合材料的性能，主要用于聚烯烃为基料的基体中。
聚氯乙烯具有较高的硬度、耐蠕变性、耐候性和阻燃性。
因此，以聚氯乙烯为基料的复合材料主要被用在建筑结构领域，像门、窗或外部装饰。
就这种用途而言，吸水的木材表面表现出至关重要的局限性。
一方面，与强疏水的聚氯乙烯相容性受限，界面处黏附力很小，另一方面，吸湿造成材料缺陷、空洞、低尺寸稳定性。
木材亲水是由于其化学组成和细胞壁表面存在自由的亲水基团，阻滞或减少这些羟基团是木材改性的主要目标。
为了制备木塑复合材料要采用合适的工艺和改性，然而像抗压弯曲这样重要的机械性能并没有得到改善，一个较为有希望的方法就是用氨基硅烷偶联剂。
烷基烷氧基硅烷偶联剂能够和细胞壁形成共价键和水解缩合成三维空间网络。
至少一个烷基在该系统中，烷基能够稳定的抗水解，硅化合物中的氨基能够与其他聚合物或化学物质相互作用。
关于PVC、氨基硅烷处理过的木粉表面能量的改变将变得更疏水。
此外，木粉更多的基本性能是由于氨基可以与PVC酸性表面相互作用，因此，氨基硅烷处理过的木材也可以作为在PVC基木塑复合材料的促进剂/偶联剂。
根据路易斯酸碱理论，其中的被处理的木粉的氨基和PVC的氯原子之间形成离子键的相互作用。
氨基硅烷渗入浸渍时细胞壁取决于分子大小以及水解和缩合反应，因此具有不同缩合度，分子大小和氨基基团的硅烷被用于研究中。
相较于其他的研究，研究了高硅烷含量对复合材料性能的影响。
也可以通过使用三聚氰胺- 甲醛树脂穿透细胞壁结构改变疏水性。
研究了其进入细胞壁的能力。
树脂的固化取决于温度和PH值。
三聚氰胺单体缩合固化期间，甲醇、水、甲醛被分离。
由于忽略浸出效应，树脂在细胞壁固化。
用三聚氰胺甲醛树脂处理木粉的方法改善了复合材料的尺寸稳定性和生物耐久性。
研究的第三种改性方法是使用乙酸酐乙酰化木粉。
乙酰化反应就是乙酸酐和木粉表面的羟基反应生成酰基和醋酸。
这几个研究在耐久性和尺寸稳定性展现出积极的影响。
不同的改性剂处理木粉对应着不同的对木塑复合材料的性能的影响。
实验1.原料Solvin公司k值为63的PVC粉末、JRS公司提供研磨加工的木粉平均颗粒尺寸在50-150um的级别、改性剂：具有单体结构的γ-氨丙基三乙氧基硅烷；dynasylan HS 2909是来自完整的水解和缩合单乙氧基硅烷的部分，含有氨基和羟基，可待进一步缩合。
Evonik AG, Essen提供的氨基硅烷。
此外，甲基化的三聚氰胺甲醛树脂涂布（Madurit MW840，英力士三聚氰胺GmbH）中具有75％的在水中的解的固体含量。
对于乙酰化过程中，本研究加入乙酸酐（Th. Geyer, Hamburg提供）。
为完成配方，下面的添加剂进行混合，主要成分：钙/锌稳定剂，聚乙烯系蜡，甘油硬脂酸酯和脂肪族羧酸作为润滑剂和碳酸钙作为无机填料。
2.合成方法2.1 木粉的处理氨基硅烷和蜜胺树脂分别溶解于水，其浓度为处理木粉重量的1-10%wt（缩写：1Ameo，10Ameo，1HS2909，10HS2909，1Mel，10Mel）。
40％乙酸酐（简称：乙酰）溶于乙醇溶液中进行乙酰化。
103℃烘箱干燥木粉48小时出去溶剂，然后，将处理过的木粉首先在真空加热室中干燥，使水分含量低于1％的。
接着，将温度升高至120℃，以获得合适的反应条件，此外，未经处理的木粉作为参考（简称：Ref）。
Ref用水以相同的方式处理来减少处理过程本身的影响，例如，颗粒破坏的影响。
Composite IngredientsIngredients pphSuspension PVC 100Ca/Zn Stabilizer 2.5Polyethylene wax 0.15Glycerin stearate 1.2Aliphatic acid 0.2Calcium carbonate 10Wood flour (dried) 1162.2聚氯乙烯木粉复合材料加工处理过的和未处理的木粉，PVC和添加剂在混合器（Reimelt Henschel FM L 30 KM 85）进行干式混合,直到产物温度达到120℃，各种成分被列在表1中。
干燥混合物通过反向旋转双螺杆挤出机（Leistritz的MICRO27）挤出造粒，将混合参数调整到平均质量温度为180℃，螺杆旋转速度为65rpm。
复合材料使用油压机（Joos, HP-S 200LAB）在190℃和60bars被挤压5分钟模塑成（4×280×340 mm3）的板，将温度缓慢降低允许复合材料的压缩硬化。
3.性能测试复合材料的吸水率根据EN62测定。
五次重复对每个被选定复合材料在103℃干燥2天，干燥的物品称重精确到0.01g，然后放置到蒸馏水中，用Eq方程计算不同时间的吸水率。
水的吸收速率u(%)是质量速率,干燥前样品质量M2，干燥后样品质量M1。
水分含量在最后测量中用Eq方程精确计算。
Mend是1680h之后的质量，此外，各吸收曲线的线性斜率（m）以第二个数据点（168h）和第五数据点之间（672h）计算。
该复合材料的机械性能通过冲击和拉伸测试评估，使用Ceast公司的EISO179-1/1eU 进行无缺口冲击强度试验，RESIL冲击测试仪带有1焦耳能量锤，每个聚合物样条重复15次进行。
拉伸试验是根据EN ISO527使用Zwick/ Roell集团静态测试材料机，型号Z010 Allround Line。
对每个复合材料，以2毫米/分钟的十字头速度进行测试10个样品。
4.统计分析Origin 8G系统用于分析改性对材料机械性能的影响。
One-way ANOV A 和Turkey pairwise在95％的置信区间成对比较被用来研究对复合材料之间的差异的校正。
用柱状图上不同的字母表达不同的信号。
5.结果与讨论5.1 吸水率图1列举的是研究复合材料的吸水率曲线，根据每个复合材料的吸收曲线的斜率计算出EMC和梯度m列于表II中。
10HS2909和10Mel的吸收水速率减少，10HS2909、10Mel和乙酰的EMC减少。
所有其他复合材料没有显示出如Ref这样的决定性差异。
吸收速率提供了木粉的亲水性信息，HS2909疏水性烷基，有较强的防水性。
此外，据报导，HS2909在多官能团硅烷体系中可以长时间保存，AMEO既不是不断变化的吸收速率，也不是EMC的速度。
这是一个迹象表明，AMEO不改变木材的亲水行为。
可以假定游离的氨基和羟基的数量在AMEO处理木粉中产生可以观测的影响。
用甲基化三聚腈胺甲醛树脂处理的木粉表现出低EMC值（10.36%）和低吸水率，因此，它可以适用于三聚氰胺处理的木粉PVC基木塑PVC加工得分别到合适改性和疏水的条件。
降低10Mel和乙酰基的EMC能够通过细胞壁的膨胀来解释，降低了细胞壁结构中的水的量。
处理过和没处理过木粉的母所pvc的吸水性Composites EMC (%) mRef 12.66 0.01541Ameo 13.03 0.016110Ameo 12.75 0.01371HS2909 12.10 0.013610HS2909 10.98 0.00941Mel 11.84 0.014310Mel 10.36 0.0090Acetyl 10.72 0.0119Journal of Applied Polymer Science DOI 10.1002/app5.2 拉伸性能图2显示了PVC/处理和未处理木粉木塑复合材料的拉伸强度。
HS2909和AMEO 处理的木粉和参考的未处理木粉比较拉伸强度有所改变，用10AMEO处理的拉伸强度增40%，用10HS2909处理增大大约34%。
用少量的氨基硅烷（成分1Ameo和1HS2909）处理略有改善。
和其他研究对比，氨基硅烷含量超过 1.5wt%时材料强度值被改变。
氨基基团与PVC之间的耦合效应强于硅烷在木材表面自缩合反应水解。
随着硅烷含量的增加，碱性木材表面和酸性PVC表面之间的界面粘合性得到加强。
相比，HS2909，AMEO 包含很多氨基团，这可以解释拉伸强度值高的原因。
用三聚氰胺处理对复合材料的拉伸性能没有影响，乙酰化木粉复合材料有较小的改善。
酸性聚合物和酸性/中性木粉之间的界面被范德华力主导。
木粉含量主要影响拉伸模量，其含量保持恒定在116 pph（50 wt％）；因此，该值介于5103 Mpa（Ref）和5638 Mpa（1Mel）之间。
因为在测试条件下的低应变，拉伸弹性模量是获取有关PVC和处理的木粉之间的界面黏附的不适合参数。
图3是断裂的伸长率来评估第三拉伸性能。
结果与拉伸强度值比较，而高含量氨基硅烷（10Ameo，10HS2909）和乙酰显示伸长率显著改善。
加入聚丙烯（PP）接枝的马来酐作为偶联剂使PP基复合材料伸长率得到改善，其结果类似于本研究中高的氨基硅烷改性的复合材料性能。
PVC和处理过的木粉之间的酸- 碱相互作用提高了复合物断裂伸长率。
5.3 冲击性能图4表示PVC/处理和未处理木粉的复合材料无缺口冲击强度。
用高硅烷量（10Ameo and 10HS2909）改性的木粉表现出冲击强度大幅度提高，低浓度对性能改变意义不大。
冲击强度表明复合材料实现无临界应力峰快速传递应力/应变给基体材料的能力，这个事实主要是由于相界面间的行为，表明PVC/和处理木粉相界面间作用增强，冲击强度的多样性是由于添加的硅烷结构的多样性和每个作者配方的不同造成的。
很明显，使用高硅烷含量提高PVC和木粉之间相界面作用力。
三聚氰胺处理木粉对复合材料冲击强度没有影响，而乙酰化的木粉导致复合材料冲击性能轻微增加。
6.结论两种不同化学结构的氨基硅烷、三聚氰胺- 甲醛树脂、和不同浓度的乙酸酐以不同浓度被用于改性木粉并与PVC制备复合材料。
依靠改性，和为改性参照物相比，复合材料的吸水性和机械性能有所改变。
对于吸水性，用三聚氰胺或氨基硅烷HS2909和醋酸酐改性的复合材料，EMC值和水的吸收速度降低。
从改性材料表面获知的疏水性，在PVC复合材料中保持稳定。
