全国2006年10月电力系统分析试题
全国2006年10月电力系统分析试题
课程代码：02310
一、单项选择题（本大题共20小题，每小题1分，共20分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.电力线路按结构分为两类,分别是（ ）
A.避雷线和架空线路
B.地线和架空线路
C.地线和电缆线路
D.架空线路和电缆线路
2.一般情况,线路的正序电抗x (1)与负序电抗x (2)的大小关系为（ ）
A.x (1)>x (2)
B.x (1)<x (2)
C.x (1)=x (2)
D.x (1)<<x (2)
3.中性点经消弧线圈接地的电力系统一般采用的补偿方式是（ ）
A.过补偿
B.欠补偿
C.全补偿
D.无补偿
4.输电线路空载运行时,末端电压比首端电压（ ）
A.低
B.高
C.相同
D.不一定
5.解潮流方程时,经常采用的方法是（ ）
A.递推法
B.迭代法
C.回归法
D.替代法
6.负荷的功率——频率静特性系数可以表示为（ ） A.L
L P f K ∆∆= B.f P K L L ∆∆-= C.L L P f K ∆∆-= D.f
P K L L ∆∆= 7.中性点不接地系统，发生单相接地故障，非故障相电压升高为（ ）
A.线电压
B.相电压
C.2的相电压
D.3倍的线电压
8.系统备用容量中，哪种容量可能不需要专门设置（ ）
A.负荷备用
B.事故备用
C.检修备用
D.国民经济备用
9.逆调压是指（ ）
A.高峰负荷时，将中枢点的电压调高；低谷负荷时，将中枢点的电压调低
B.高峰负荷时，将中枢点的电压调低；低谷负荷时，将中枢点的电压调高
C.高峰负荷，低谷负荷中枢点的电压均低
D.高峰负荷，低谷负荷中枢点的电压均高
10.系统发生两相接地短路故障时，复合序网的连接方式为（ ）
A.正序、负序并联，零序网开路
B.正序、负序、零序并联
C.正序、零序并联，负序开路
D.零序、负序并联，正序开路
11.派克变换是一种（ ）
A.回归变换
B.平面变换
C.静止变换
D.坐标变换
12.线电压是相电压的（ ） A.31
倍 B.31
倍 C.3倍 D.3倍
13.已知一节点向负荷供电，无功功率为Q ，视在功率为S ，则功率因数角 为（ ） A.S Q arcsin B.S Q
arccos C.S Q
arctg D.S Q
arcctg
14.元件两端电压的相角差主要决定于电压降落的（ ）
A.立体分量
B.平面分量
C.纵分量
D.横分量
15.系统发生短路故障，当切除故障时对应的实际切除角小于极限切除角时，系统可能是（
） A.暂态稳定的 B.暂态不稳定的
C.振荡失去稳定性
D.非周期失去稳定性
16.凸极同步发电机a 、b 、c 坐标下的磁链方程中，电感系数为常数的有（ ）
A.定子各相绕组自感系数
B.定子各相绕组互感系数
C.转子各绕组互感系数
D.定子、转子互感系数
17.一台Y N /Y 型接线的变压器，如果在Y N 侧发生短路故障，则Y 侧零序电流大小为（
）
A.0
B.0.5
C.1.0
D.∞
18.电力系统电压的单位常采用（ ）
A.W
B.kV
C.A
D.Ω
19.从短路点向系统看进去的正序、负序、零序等值网络为有源网的是（ ）
A.零序
B.负序
C.正序
D.零序和负序
20.一台将220kV电压降为35kV的降压变压器连接两个网络，两侧均与线路相连，这台变压器的额定变比为（）
A.220/35
B.220/38.5
C.242/35
D.242/38.5
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。
错填、不填均无分。
21.电力网是由变压器和___________组成。
22.电力系统发生两相不对称短路故障，其零序电流的大小为___________。
23.同步发电机d、q、0坐标系下的电压方程中，由于磁链大小变化引起的电势称为___________。
24.三相架空输电线采用循环换位的目的是___________。
25.衡量电能的三个指标有电压、波形畸变率和___________。
26.在简单两端供电网的初步功率分布中，由两个供电点的电压差引起的功率称为___________。
27.电力系统潮流计算，平衡节点是电压参考点，它的另外一个任务是___________。
28.凸极发电机机端发生三相短路瞬间，定子电流中将有基频电流，直流电流和___________。
29.事故备用是为发电设备发生偶然事故，不影响对电力用户的供电而设的，容量大小受多种因素影响，但不能小于系统中___________。
30.中枢点的调压方式可以分为三类：顺调压、逆调压和___________。
三、简答题（本大题共4小题，每小题5分，共20分）
31．为什么提高线路的额定电压等级可以提高静态稳定性？
32．电力系统如图所示，各段的额定电压示于图中，试写出发电机G，变压器T1、T2、T3各侧绕组的额定电压以及各段线路的平均额定电压。
33．试述电力系统暂态稳定性的基本概念。
34．电力系统如图所示，试画出在线路L1的中点f发生单相短路故障的零序等值电路。
四、简单计算题（本大题共4小题，每小题7分，共28分）
35．某降压变电所如图所示，折算至一次侧的阻抗R T +jX T =2.44+j40Ω,已知在最大负荷和最小负荷时通过变压器等效阻抗首端的功率分别为MVA 14j 28S max ~+=，=min ~
S 10+6jMV A ，一次侧实际的电压在最大、最小负荷分别为U 1max =110kV 和U 1min =113kV ，要求按顺调压二次侧母线的电压变化不超过6.0~6.6kV ，试选择变压器的分接头。
36．试求下图所示简单等值网络的节点导纳矩阵（各支路参数均为导纳）
37．均一两端供电网如图所示，单位长度线路的电抗为0.4Ω/km ，求初步功率分布，并找出功率分点（有功分点用▼表示，无功分点用▽表示）
38．某汽轮发电机组的额定功率P GN =150MW ，额定频率f N =50Hz ，调差系数σ（%）=5。
求发电机由额定到空载运行，频率变化量以及发电机的单位调节功率。
五、综合计算题（本大题共2小题，每小题11分，共22分）
39．电力系统各元件参数如图所示，线路长为50km ，单位长度正序电抗为X L （1）=0.4Ω/km ，正序电抗等于负序电抗，零序电抗为X L （0）=3X L （1），试计算当线路始端K 点发生两相短路接地故障，短路点短路电流的有名值。
110±2×2.5%kV/6.3kV
40．简单电力系统等值电路如图所示（各参数已归算至统一基准值下），在某一回输电线始端f点发生三相短路故障，试判断在60º切除故障，70º重合闸动作成功，系统是否暂态稳定？。

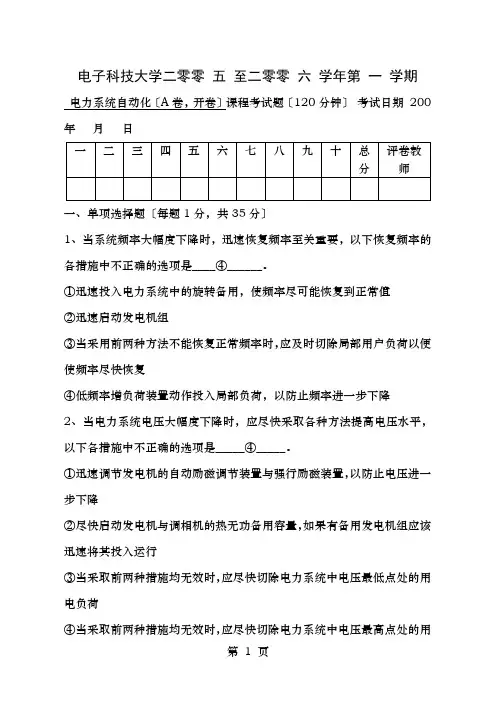

A答案电力系统自动化
电子科技大学二零零五至二零零六学年第一学期电力系统自动化〔A卷，开卷〕课程考试题〔120分钟〕考试日期200 年月日一、单项选择题〔每题1分，共35分〕1、当系统频率大幅度下降时，迅速恢复频率至关重要，以下恢复频率的各措施中不正确的选项是____④______。
①迅速投入电力系统中的旋转备用，使频率尽可能恢复到正常值②迅速启动发电机组③当采用前两种方法不能恢复正常频率时，应及时切除局部用户负荷以便使频率尽快恢复④低频率增负荷装置动作投入局部负荷，以防止频率进一步下降2、当电力系统电压大幅度下降时，应尽快采取各种方法提高电压水平，以下各措施中不正确的选项是_____④_____。
①迅速调节发电机的自动励磁调节装置与强行励磁装置，以防止电压进一步下降②尽快启动发电机与调相机的热无功备用容量，如果有备用发电机组应该迅速将其投入运行③当采取前两种措施均无效时，应尽快切除电力系统中电压最低点处的用电负荷④当采取前两种措施均无效时，应尽快切除电力系统中电压最高点处的用电负荷3、以下表达中不正确的选项是_____③_____。
①在稳态运行条件下，所有发电机同步运行，整个电力系统的频率是相等的②电力系统的频率控制实际上就是调节发电机组的转速③当系统负荷增加时，频率增大；负荷减小时频率降低④控制与调节各发电机原动机输入功率〔转矩〕可以改变系统频率4、以下表达中不正确的选项是______①____。
①电力系统正常稳定运行时，全系统电压水平在各点完全一样②电力系统正常稳定运行时，全系统频率在各点完全一样③频率调整集中在发电厂，调频控制手段只有调整原动机功率这一种④电压控制可分散进展，调节控制电压的手段多种多样5、下面有关电力系统电压控制的表达中不正确的选项是_____④_____。
①在各种电压控制措施中，首先应该考虑发电机调压，用这种措施不需要增加附加设备，从而不需要附加任何投资②对无功功率电源供给较为充裕的系统，采用变压器有载调压即灵活又方便③对无功功率电源缺乏的电力系统，首先应该解决的问题是增加无功功率电源，因此以采用并联电容器、调相机或静止补偿器为宜④控制同步发电机的励磁电流，不可能改变发电机的端电压6、将发电厂与变电所的开关信息或模拟量信息传送给调度控制中心接收端，并加以显示、指示。
电力系统分析
《电力系统分析》课程复习资料一、单项选择题：1.在电力系统的构成中，完成电能生产的是 [ ]A.变电所B.发电厂C.输电线路D.电力用户2.电气化铁路接触网的供电电压等级为 [ ]A.10kVB.35kVC.110kVD.25kV3.在架空线路的结构中，起到将雷电流引入大地以保护电力线路免受雷击的是 [ ]A.避雷线B.杆塔C.导线D.绝缘子4.缩短电气距离，也就是减小各电气元件的阻抗，主要是 [ ]A.电阻B.电抗C.电导D.电纳5.关于调频任务的分配，用发电机组调频器进行调节的属于 [ ]A.频率的一次调整B.频率的二次调整C.频率的三次调整D.频率的四次调整6.在电力系统的构成中，完成电能变换的是 [ ]A.变电所B.发电厂C.输电线路D.电力用户7.根据电气化铁路供电额定电压和电压等级，牵引变电所出线的电压等级为 [ ]A.10kVB.35kVC.27.5kVD.25kV8.由输电设备、变电设备和配电设备组成的网络称为 [ ]A.电力网络B.电力系统C.动力系统D.发电系统9.在架空线路的结构中，起到将使导线和杆塔间保持绝缘的是 [ ]A.避雷线B.杆塔C.导线D.绝缘子10.电力系统的电气参数中，电抗的符号表示为 [ ]A.RB.XC.GD.B11.下列哪项不属于潮流计算的任务？ [ ]A.给定的网络接线B.功率分布C.功率损耗D.未知的节点电压12.关于调频任务的分配，用发电机组调速器进行调节的属于 [ ]A.频率的一次调整B.频率的二次调整C.频率的三次调整D.频率的四次调整13.工厂电力网是按下列哪种基本方法选择导线截面？ [ ]A.按容许电压损耗B.按电晕临界电压C.按经济电流密度D.按机械强度的要求14.在电力系统的构成中，完成电能输配的是 [ ]A.变电所B.发电厂C.输电线路D.电力用户15.在架空线路的结构中，起到支撑导线和避雷器的是 [ ]A.避雷线B.杆塔C.导线D.绝缘子16.下图中的曲线P2属于哪种负荷？[ ]A.第一种负荷B.第二种负荷C.第三种负荷D.第四种负荷17.正常情况下，我国规定频率允许的偏移范围为 [ ]A.50±0.1～0.2HzB.50±0.1～0.5HzC.50±0.2～0.5HzD.50±0.2～1.0Hz18.下列哪种无功功率电源是只能发无功功率的发电机？ [ ]A.同步发电机B.同步调相机C.并联电容器D.静止补偿器19.衡量一个电力系统的规模和大小, 通常不包括以下哪个参数基本参量？ [ ]A.电力系统的总装机容量B.电力系统的年发电量C.最大负荷D.最高电流等级20.在架空线路的结构中，起到传输电能作用的是 [ ]A.避雷线B.杆塔C.导线D.绝缘子21.一般三根分裂导线的单位阻抗为 [ ]A.0.4Ω/kmB.0.33Ω/kmC.0.3Ω/kmD.0.28Ω/km22.架空线路长度在100～300km，电压等级在110～220kV的线路属于 [ ]A.中等长度电力线路B.短电力线路C.长线路的电力线路D.远线路的电力线路23.分裂导线的单位长度电抗值与下列哪项无关？ [ ]A.分裂导线的分裂数B.导线的长度C.分裂导线的等值半径D.导线的几何均距24.在电力系统的构成中，完成电能使用的是 [ ]A.变电所B.发电厂C.输电线路D.电力用户25.关于对电力系统运行的基本要求描述错误的是 [ ]A.保证可靠的持续供电B.保证良好的电能质量C.保证电能大量储存D.保证系统运行的经济性26.关于电力系统的负荷,供电负荷加上发电厂厂用消耗的功率是指 [ ]A.电力系统的综合用电负荷B.电力系统的供电负荷C.电力系统的发电负荷D.电力系统的总负荷27.关于电力系统负荷的描述，所有电力用户的用电设备所消耗功率的总和是指 [ ]A.电力系统的综合用电负荷B.电力系统的总负荷C.电力系统的供电负荷D.电力系统的发电负荷28.低频运行的危害不包括下列哪项？ [ ]A.发电厂的安全B.用户的工作和产品质量C.负荷的容量D.系统的经济运行29.在电力系统中，改变用户端电压的调整措施不包括下列哪项？ [ ]A.改变系统频率B.改变变压器变比C. 改变功率分布D.改变网络参数30.下列哪项指标不能评定电能质量的因素？ [ ]A.频率B.电压偏移C.电压波形D.电流偏移31.在架空线路的结构中，用来固定、悬挂、连接和保护架空线路各主要元件的金属器件的是 [ ]A.避雷线B.杆塔C.金具D.绝缘子32.五个基准值中，一般选取哪两项作为基准值？ [ ]A.功率和电流B.功率和电压C.电压和电流D.阻抗和电压33.下列哪项参量不能衡量一个电力系统的规模和大小？ [ ]A.电力系统的总装机容量B.电力系统的年发电量C.电能质量D.最大负荷34.下列哪项是大电流接地方式的优点？ [ ]A.经济性差B.供电可靠性好C.安全性好D.绝缘费用高35.电力网的年运行费不包括下列哪些？ [ ]A.设备的折旧费B.设备的维护管理费C.设备的小修费D.设备的建设费用二、判断题：1.动力系统是在电力网络的基础上，加上发电厂的动力部分。
02300电力系统基础真题及答案(2006年10月份)
2006年10月高等教育自学考试全国统一命题考试电力系统基础试题课程代码2300一、单项选择题(本大题共20小题，每小题1分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．计及发电机阻尼绕阻作用时，系统静态稳定，Δδ(t)为衰减振荡的条件为（ ） A ．S Eq >0，0J Σq 2ΣωT 4S D >B ．S Eq <0，0J Σq 2ΣωT 4S D >C ．S Eq >0，0J Σq 2ΣωT 4S D <D ．S Eq <0，0J Σq 2ΣωT 4S D <2．简单电力系统中,对于凸极发电机当E q 及U 恒定时,极限功率P Eqm 对应的角度（ ） A ．δEqm <90° B ．δEqm =90° C ．δEqm >90°D ．δEqm >180°3．下面几种故障中,哪种属于纵向故障（ ） A ．单相短路 B ．三相短路 C ．两相短路接地D ．一相断线4．a 相单相接地故障的边界条件是（ ） A ．0I a =B ．0U U cb == C ．⎩⎨⎧=++==0I I I U U Ua0a2a1a0a2a1D ．⎩⎨⎧===++a0a2a1a0a2a1I I I 0U U U5．单相接地故障时复合序网连接方式为（ ） A ．三序网并联 B ．正、负序网并联零序网开路 C ．三序网串联D ．正、零序网并联，负序网开路6．凸极式同步发电机的电抗间关系为（ ） A ．x q >x dB ．x d ′>x qC ．x d >x qD ．x d ″>x d ′7．所谓无限大容量电源，是一种假设的理想情况，它的数学描述为（ ） A ．Z in =1 0E in = B ．Z in =0 1E in = C ．1E in= Z in =∞D ．∞=in EZ in =18．无限大容量电源供电系统三相短路暂态过程中，短路电流（ ） A ．只有非周期分量B ．只有2倍频分量C ．除周期和非周期分量外还有2倍频分量D ．有周期和非周期分量9．在任何负荷下都保持中枢点电压为一基本不变的数值，这种调压方式称为（ ） A ．顺调压 B ．逆调压 C ．常调压D ．不调压10．PU 节点是指（ ） A ．有功功率和电压幅值是给定的 B ．有功功率和电压幅值是未知的 C ．电压幅值和相角是未知的D ．电压幅值和相角是给定的11．牛顿—拉夫逊法潮流计算中，雅可比矩阵（ ） A ．与导纳矩阵阶数相同 B ．是满阵C ．结构与数值都是对称的D ．与导纳阵有相似结构但数值不对称12．闭式网计算潮流时，解网点应选择（ ） A ．任意节点 B ．无功功率分点 C ．有功功率分点D ．非功率分点13．有功功率流过电抗时（ ） A ．只会产生无功损耗 B ．不会产生功率损耗 C ．会产生有功和无功两种损耗D ．只会产生有功损耗14．电力系统分析中，公式 =Z )U S(2，U 为线电压，功率指（ ）A ．一相功率B ．两相功率C ．三相功率D ．一相功率的3倍15．在标么制中，电压的表达式为（ ） A ．U=I Z 3⨯⨯ B ．U=Z ×I C ．U=Z ×I 2D ．U=3×Z ×I 216．双绕组降压变压器作升压变压器使用后，其高压侧电压（ ） A ．降低 B ．升高 C ．不变D ．为零17．将升压变压器作降压变压器使用时会使低压侧的电压（ ） A ．升高 B ．降低 C ．不变D ．为零18．线路的排列方式对哪种参数没．有影响（ ） A ．电阻B ．电抗C．电纳D．电容19．在我国，110kV及以上电力系统中性点常采用（）A．不接地B．直接接地C．经消弧线圈接地D．经电阻接地20．电力网是由哪几种主要元件组成的（）A．发电机和电力线路B．发电机和变压器C．变压器和负荷D．变压器和电力线路二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案。
2006年(供配电)答案及详解
A.1.204A 答案：选 A
B.0.45A
C.1.3A
D.1.9A
2006 年度全国注册电气工程师（供配电）执业资格考试基础试卷（下午）答案第 4 页 共 18 页
11.图示对称三相电路，线电压 380V，每相阻抗 Z = (18 + j24)Ω ，则图中功率表读数为（ ）
13.在R、L、C串连电路中，若总电压U、电容电压 Uc，及 RL两端的电压URL均为 100V， 且R=10Ω，则电流 I 应为下列哪项数值（ ）
A.10A 答案：选 B. 求解过程：作向量图
B.8.66A
C.5A
D.5.77A
14. 图示电路的戴维南等效电路参数Us和Rs应为下列那组数值（ ）
A. 3V，1.2Ω 答案：选 B
A.5134W 答案：选 B
B.997W
C.1772W
D.7667W
12. .图示电路的谐振频率应为哪项（ ）
A. 1/ LC
答案：选 C
B. 0.5 / LC
C. 2 / LC
D. 4 / LC
2006 年度全国注册电气工程师（供配电）执业资格考试基础试卷（下午）答案第 5 页 共 18 页
花了几万元报名北京一家注册电气工程师考试包过强化班。去年该强化班押题的命中率非常高， 需要该辅导强化班资料的朋友加我ＱＱ７７８５６１７１８免费索取 来者不拒，逐一陆续发送给大家， 希望大家都能顺利通过考试拿证。
【07 年供配电第 2 题】
若电路中L=4H，C=25pF时恰好有XL=XC，则此时频率 f 为下列哪项数值？
(A) 15.92kHz (C) 24kHz
华南理工大学考研真题—电力系统2006
华南理工大学考研真题电力系统2006一、计算短路起始次暂态电流时发电机和负荷一般采用什么数学模型描述？不对称短路计算中通常采用对称分量法，简述对称分量法的基本原理和优势。
（15分）二、复杂多机系统暂态稳定仿真中，发电机方程为什么必须经过坐标变换才能与网络方程联立求解？若已求出各发电机相对于同步轴的摇摆角δi(t)，如何判断系统是否稳定？（10分）三、对电网中枢点的调压方式可分为逆调压、顺调压和常调压三种，简要说明它们的差别。
串联电容补偿和并联电容补偿均有助于提高末端电压水平，请分析它们各自的调压原理。
若系统电压和频率都偏低，应优先调节电压还是频率？为什么？（25分）四、分别说明电力系统大干扰稳定性问题和小干扰稳定性问题在数学模型和研究方法方面有哪些不同。
（15分）五、电网的网损主要来自哪些设备？电网运行管理中可以采取哪些措施减低有功网损？试选择两种具体措施，说明它们的降损原理。
（20分）六、某系统两台发电机容量均为50MW，单位调节功率分别为K G1*＝25和K G2*＝20，负荷的频率调节效应系数K D*=2。
已知额定频率下，两机出力分别为PG1=20MW, PG2=25MW,若负荷增加20MW，求一次调频后的系统频率和两发电机出力。
（15分）七、系统接线如下图，若取SB＝100MVA，基准电压为平均额定电压时系统元件标么参数如下：发电机G1：Xd ″=0.2, X2=0.16，E″=1.05∠0°；发电机G2：Xd ″=X2=0.14，E″=1.05∠0°；变压器T-1： X=0.105;变压器T-2： X=0.12, 中性点电抗Xn=0.2；线路L：X1=0.5, X=1.5；若线路中点处发生A相金属性接地短路时。
试计算a)短路点的入地电流有名值和A相电压有名值。
（12分）b)短路点两侧线路流过的各相电流有名值，并作三线图标明各相电流的实际方向（8分）八、对下图所示网络，已知负荷1功率需求为1+j0.3,负荷2的功率需=1.05。
电力系统分析试题
全国2009年10月高等教育自学考试电力系统分析试题课程代码：02310一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．在电力系统潮流计算中，PV节点的待求量是（）A．Q、δB．P、QC．V、δD．P、V2．环形网络中自然功率的分布规律是(）A．与支路电阻成反比B．与支路电抗成反比C．与支路阻抗成反比D．与支路电纳成反比3．计算机解潮流方程时，经常采用的方法是（)A．递推法B．迭代法C．回归法D．替代法4．提高线路的额定电压等级，将有助于提高系统的（）A．稳定性B．参数对称性C．线性D．非线性5．电容器并联在系统中，它发出的无功功率与并联处的电压（)A．一次方成正比B．平方成正比C．三次方成正比D．无关6．派克变换的实质是（）A．解代数方程B．解微分方程C．坐标变换D．平面变换7．系统发生短路故障后，越靠近短路点，正序电压（）A．越低B．越高C．不变D．无穷大8．中性点不接地系统中，发生单相接地时,非故障相电压将升高至相电压的（）A．1倍B．倍C．倍D．3倍9．简单电力系统中,静态稳定判据为（）A．＜0B．＞0C．＞0D．PE＜010．理想凸极同步发电机ABC坐标系下，定子绕组间的互感系数的变化周期（）A．0B．πC．2πD．3π11．电力网某条线路的额定电压为UN=110kV,则它表示的是（）A．相电压B．相电压C．线电压D．线电压12．一般三绕组变压器的分接头（)A．只位于高压侧B．只位于中压侧C．只位于低压侧D．位于高、中压侧13．逆调压是指（）A．高峰负荷，将中枢点电压调高，低谷负荷时,将中枢点电压调低B．高峰负荷,将中枢点电压调低，低谷负荷时，将中枢点电压调高C．高峰负荷，低谷负荷时，将中枢点电压均调高D．高峰负荷,低谷负荷时，将中枢点电压均调低14．负荷的单位调节功率可以表示为（）A．KL=B．KL=C．KL=D．KL=15．中性点接地电力系统发生短路后没有零序电流的不对称短路类型是(）A．单相接地短路B．两相短路C．三相短路D．两相短路接地16．在下列各种故障类型中，属于纵向故障的是（）A．两相短路B．两相短路接地C．单相接地短路D．两相断线17．在简单系统暂态稳定性分析中确定极限切除角依据的定则是（）A．等面积定则B．等耗量微增率定则C．等力矩定则D．正序增广定则18．无限大功率电源供电三相对称系统发生三相短路，短路电流的非周期分量的衰减速度（）A．A、B、C三相相同B．只有A、B两相相同C．只有B、C两相相同D．只有A、C两相相同19．借助改变发电机端电压调压是（）A．典型的顺调压B．典型的逆调压C．典型的常调压D．典型的恒调压20．潮流计算中的P-Q分解法是在哪一类方法的基础上简化来的（）A．阻抗法B．直角坐标形式的牛顿--拉夫逊法C．高斯——赛德尔法D．极坐标形式的牛顿——拉夫逊法二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。
电力系统分析选择填空题库
全国2002年10月高等教育自学考试电力系统分析试题课程代码：02310一、填空题（每小题1分，共10分)1。
依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。
2。
采用分裂导线的目的是减小电流和电抗。
3。
电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电可靠性要求。
4。
潮流计算中的电压数值约束条件是由电压质量标准决定的.5.发电机定子三相短路时为维持定子绕组的磁链守恒在定子绕组产生直流分量电流。
6。
从发电厂电源侧的电源功率中减去变压器的功率损耗，得到的直接连接在发电厂负荷侧母线上的电源功率称为等值电量标准。
7.电力系统零序等值电路与正序等值电路不同。
8。
短路电流最大可能的瞬时值称为短路冲击电流.9.简单系统静态稳定依据为______。
10。
减少原动机出力将提高系统的暂态稳定性。
二、单项选择题(每小题1分，共20分）从每小题的四个备选答案中,选出一个正确答案，并将正确答案的号码写在题干后面的括号内。
11。
在有名单位制中,功率的表达式为（ 1 ）①S=1.732×V×I ②S=V×I③S=3×V×I ④S=VICOSϕ12。
电力系统的中性点是指( 4 ）①变压器的中性点②星形接线变压器的中性点③发电机的中性点④②和③13.我国电力系统的额定电压等级为( 4 ）①3、6、10、35、110、220(KV）②3、6、10、35、66、110、220（KV）③3、6、10、110、220、330（KV)④3、6、10、35、60、110、220、330、500（KV）14。
有备用电源接线方式的优缺点是( 3 )①可靠性高、电压高②可靠性高、造价高③供电可靠性和电压质量高、造价高、调度复杂④供电可靠性高、调度方便、造价高15.电能质量是指（ 4 ）①电压的大小②电压的大小和波形质量③电压大小，电流大小④电压大小，波形质量，频率16。
全国2005年10月高等教育自学考试电力系统基础试题
第 1 页、全国2005年10月高等教育自学考试电力系统基础试题课程代码：02300一、单项选择题(本大题共20小题，每小题1分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.线性化后的转子运动方程其特征根为下列哪种情况时系统是稳定的( )A.复平面右边有一对实根B.复平面右边有一对复根C.复平面左、右各有一个复根D.复平面左边有一对复根2.计及发电机阻尼作用时，下列哪种情况系统是不．稳定的( ) A.0d dp >δ 0D >∑ B. 0d dp >δ0D <∑ C.特征根为复平面左边一对复根 D.特征根为复平面左边一对实根3.简单电力系统中对于凸极发电机当q E '及U 恒定时，极限功率EqmP '对应的角度( ) A.m q E 'δ<90°B.m q E 'δ=90°C.m q E 'δ>90°D.m q E 'δ>180° 4.两相短路故障时的电压分布为( )A.远离故障点零序电压大于故障点零序电压B.远离故障点正序电压大于故障点正序电压C.远离故障点负序电压大于故障点负序电压D.远离故障点正序电压小于故障点正序电压5.bc 相接地故障的边界条件是( )A.1a I ⋅=-2a I ⋅ 0a I ⋅=0 1a U ⋅+2a U ⋅+0a U ⋅=0B.1a I ⋅+2a I ⋅+0a I ⋅=0 1a U ⋅=2a U ⋅=0a U ⋅C.a U ⋅=0 b U ⋅+c U ⋅=0 b I ⋅=c I ⋅D.b I ⋅=c I ⋅=0 a U ⋅+b U ⋅+c U ⋅=0 6.在输电线上各序阻抗间关系为( )A.Z 1>Z 2B.Z 2>Z 1C.Z 0<Z 1D.Z 1=Z 2 7.隐极式同步发电机的电抗间关系为( )A.x d =x qB.x d =d x 'C.x q =qx '' D.x d =d x '' 8.无限大容量电源供电的简单系统三相短路暂态过程中( )A.短路电流无限大B.短路功率无限大C.短路电流有周期和非周期分量D.短路电流有2倍频分量9.出现概率最多的短路是( )A.单相短路B.两相短路C.三相短路D.两相短路接地10.电力系统的频率主要决定于( )A.无功功率的平衡B.各点电压的高低C.有功功率的平衡D.各点电流的大小11.一般潮流分析中将节点分为几类( )A.四类B.三类C.二类D.一类12.潮流计算时，下列节点中，哪一类节点一般只有一个，且必需有一个( )A.PQ节点B.PU节点C.平衡节点D.QU节点13.电压损耗是指线路( )A.始末两端电压数值差B.端部母线实际电压与额定电压数值差C.末端空载电压与负载电压数值差D.始末两端电压相量差14.电力系统分析中，所用的无功功率的单位取( )A.KVB.MWC.MV AD.MV AR15.我国规定的平均额定电压等级为( )A.10.5，37，115，230，345，525KVB.11，38，121，242，363，550KVC.10，35，110，220，330，500KVD.10，38.5，121，220，330，500KV16.在标么制中，功率的表达式为( )A.S=1.732×U×IB.S=U×I×cosC.S=3×U×ID.S=U×I17.在变压器的等值电路中，其导纳是( )A.G T+jB TB.G T-jB TC.-G T+jB TD.-G T-jB T18.代表输电线特性的参数有几个( )A.2个B.3个C.4个D.5个19.电能的质量指标是( )A.电压、电流、功率B.频率、电流、功率第 2 页第 3 页C.电流、功率、波形D.电压、频率、波形20.我国规定的额定电压等级为( )A.10，35，110，220，330，500KVB.11，38，121，242，363，550KVC.10.5，37，115，230，345，525KVD.10，38.5，121，220，330，500KV二、填空题(本大题共10小题，每小题1分，共10分)21.频率的一次调整是由发电机组的___________。
自考电力系统分析(单项选择题)
一、单项选择题(每小题1分，共20分。
从每小题的四个备选答案中，选出一个正确答案，并将正确答案的写在题干后面的括号。
)20011011.中性点经消弧线圈接地系统中一般采用( )①欠补偿形式②过补偿形式③全补偿形式④补偿形式不变20011012.在标么制中，只需选定两个基准，常选的是( )①电压、电流②电压、功率③电压、电路④电流、阻抗20011013.电力系统分析中，阻抗指的是( )①一相等值阻抗②三相阻抗③两相阻抗④三相不等值阻抗20011014.潮流方程是( )①代数方程②微分方程③代数方程组④微分方程组20011015.解潮流方程的方法是( )①解析法②数值方法③手算法④对数法20011016.有功功率最优分配的准则是( )①按等耗量微增率分配②按等比耗量③按效率相同④按消耗量20011017.频率的二次调整是( 3 )①发电机组的调速系统完成的②负荷的频率特性来完成的③发电机组的调频系统完成的④功率确定的20011018.同步调相机可以向系统中( )①发出感性无功②吸收感性无功③只能发出感性无功④既可为1，也可为2 20011019.电压中枢点是指( )①反映系统电压水平的主要发电厂母线②反映系统电压水平的主要变电所母线③1或2 ④电机输出线20011020.无限大功率电源供电系统发生三相短路，短路电流的非周期分量的衰减速度( )①ABC三相相同②BC两相相同③A、B两相相同④AC两相相同20011021.冲击系数k im的数值变化围是( )①0≤k im≤1 ②1≤k im≤2③0≤k im≤2 ④1≤k im≤320011022.电力系统不对称短路包括几种短路类型( 单相接地短路、两相接地短路、两相相间短路等属于不对称短路。
三相短路属于对称短路。
就实际发生的概率来看，电力系统的短路90%为不对称短路，这90%里面90%又是单相接地短路。
)①1 ②2 ③3 ④420011023.无限大功率电源的部电抗为( )①∝②0.0 ③0.3～1.0 ④1.0～1020011024.发电机同步电抗x d暂态电抗x d′次暂态电抗x d″之间的数值关系为( )①x d>x d′>x d″②x d>x d′<x d″③x d<x d′<x d″④x d<x d′>x d″200125.理想同步发电机ABC坐标系下，定子绕组间的互感系数的变化周期( )①常数②π③2π④3π20011026.将三个不对称相量分解为三组对称相量的方法是( )①小干扰法②对称分量法③牛顿一拉夫逊法④龙格一库塔法20011027.三相短路的短路电流只包含( )①正序分量②负序分量③零序分量④反分量20011028.三相短路的附加电抗等于( )①0 ②Z2∑+Z0∑③Z2∑④Z2∑//Z0∑20011029.在系统的初始运行条件、故障持续时间均完全相同的情况下，导致系统的暂态稳定性最差的故障应为( )①单相接地短路②两相短路③三相短路④断相故障20011030.快速切除故障将使得系统的暂态稳定性得到( )①无变化②提高③降低④微弱的负值变化20021011.在有位制中，功率的表达式为( )①S=1.732×V×I ②S=V×I ③S=3×V×I ④S=VICOSϕ20021012.电力系统的中性点是指( )①变压器的中性点②星形接线变压器的中性点③发电机的中性点④②和③20021013.我国电力系统的额定电压等级为( )①3、6、10、35、110、220(KV) ②3、6、10、35、66、110、220(KV)③3、6、10、110、220、330(KV) ④3、6、10、35、60、110、220、330、500(KV)20021014.有备用电源接线方式的优缺点是( )①可靠性高、电压高②可靠性高、造价高③供电可靠性和电压质量高、造价高、调度复杂④供电可靠性高、调度方便、造价高20021015.电能质量是指( 4 )①电压的大小②电压的大小和波形质量③电压大小，电流大小④电压大小，波形质量，频率20021016.牛顿—拉夫逊迭代的主要优点是( 2 )①简单②收敛快③准确④占用存少20021017.无限大功率电源供电系统，发生三相短路，短路电流非周期分量起始值( 2 )①i ap=i bp=i cp ②i ap≠i bp≠i cp③i ap=i bp≠i cp④i ap≠i bp=i cp20021018.短路电流量大的短路为( 4 )①单相短路②两相短路③两相短路接地④三相短路20021019.理想同发电机，q轴电抗的大小顺序为( 2 )①xq=xq″②xq>xq″③xq<xq″④都不对20.通常逆调压的调压围是(基准为U N)( 2 )①0~5% ②2.5%~7.5% ③5%~10% ④0~10%20021021.仅改变变压器变比调压是( 1 )①典型的顺调压②典型的逆调压③典型的常调压④均不对20021022.a为旋转因子,a+a2等于多少( 3 )①0 ②1 ③-1④220021023.输电线路的正序阻抗与负序阻抗相比，其值要( 3 )①大②小③相等④都不是20021024.系统中发生单相接地故障时，零序回路中不包含( 4 )①零序电流②零序电压③零序阻抗④电源电势20021025.单相短路中，附加阻抗Z△为( 3 )①Z0∑②Z2∑③Z0∑+Z2∑④Z0∑//Z2∑20021026.在发电机稳态运行状态中，机械功率P T与电磁功率相比，将( 3 )①大②小③相等④无关系20021027.P-δ曲线被称为( 4 )①耗量特性曲线②负荷曲线③正弦电压曲线④功角曲线20021028.等面积定则主要用于分析简单系统的( 4 )①潮流计算②故障计算③调压计算④暂态稳定分析20021029.系统备用容量中，哪种可能不需要( 2 )①负荷备用②国民经济备用③事故备用④检修备用20021030.单相短路的序分量电流边界条件是( 2 )①i1+i2+i0=0 ②i1=i2=i0③i1+i2=0 ④i1=i22006011．下列参数中与电抗单位相同的是( 2 )A ．电导B ．电阻C ．电纳D ．导纳2006012．同步发电机，三种电势q E 、q E '、qE ''之间的大小关系为( A ) A ．q E >q E '>q E '' B ．q E <q E '<q E '' C ．q E '>q E >q E '' D ．qE ''>q E >q E ' 2006013．无限大功率电源可以定义为：外电路发生短路引起的功率改变，对于电源来说是微不足道，因而电源的电压和频率不变，阻抗为( B )A ．-1B ．0C ．1D ．∞2006014．最小负荷时将中枢点的电压调低(100％U N )，最大负荷时将中枢点的电压调高(105％U N )，这种中枢点调压方式为( 3 )A ．顺调压B ．恒调压C ．逆调压D ．常调压2006015．无阻尼绕组同步发电机突然发生三相短路瞬间，定子绕组中将出现基频自由分量电流，这种分量电流的衰减时间常数为( 4 )A ．TaB ． 'd TC ．Tq"D ．Td"2006016．有功功率流过电抗时( 2 )A ．会产生有功损耗B ．会产生无功损耗C ．既不会产生有功损耗，也不会产生无功损耗D ．不会产生无功损耗2006017．小干扰法适用于简单电力系统的( 1 )A ．静态稳定分析B ．暂态稳定分析C ．大扰动分析D ．潮流分析2006018．变压器等值参数Ω⨯∆=32N2N K T 10S U P R 中，电压U N 和功率S N 的单位分别为( 1 ) A ．KV KVA B ．KV MVA C ．V MVA D ．KV VA2006019．电力系统的综合用电负荷加上网络中的供电损耗称为( 4 )A ．厂用电负荷B ．发电负荷C ．工业负荷D ．供电负荷20060110．电力网某条线路额定电压为U N =110KV ，则它表示的是( 3 )A ．相电压B ．31相电压 C ．线电压 D ．3线电压 20060111．500KV 系统的平均额定电压为( 1 )A ．525KVB ．520KVC ．515KVD ．500KV20060112．500KV 高压电网线路中串联电容的主要目的是( 1 )A ．提高静态稳定性B ．电压调整C ．频率调整D ．经济调度20060113．牛顿法潮流方程是由什么方程推导出的( 4 )A ．回路电压方程B ．回路电流方程C ．支路电压方程D ．节点电压方程20060114．从系统某一点向该系统看进去的正序阻抗等于负序阻抗，在该点发生两相短路和三相短路的电流分别为)2(f I 、)3(f I ，则它们的大小关系为( A )A ．)3(f )2(f I 23I =B ．)3(f )2(f I 32I = C ．)3(f )2(f I I = D ．)3(f )2(f I 3I = 20060115．我国电力系统的额定频率为( 3 )A ．30HZB ．40HZC ．50HZD ．60HZ20060116．电力系统中发生概率最多的短路故障是(4 )A ．三相短路B ．两相短路C ．两相短路接地D ．单相接地短路20060117．目前，我国电力系统部分电厂为( 2 )A ．水力发电厂B ．火力发电厂C ．核电厂D ．风力电厂20060118．在电力系统潮流计算中，PV 节点的待求量是(A ． )A ．Q 、δB ．P 、QC ．V 、δD ．P 、V20060119．某元件导纳的有名值为Y=G+jB ，当基准值功率为S B ，电压为U B ，则电导的标么值为(B )A ．B 2B S U G B ．2B B U S GC ．2B B U 3SD ．B2B S U 3G 20060120．等面积定则中所涉及的减速面积表示( 2 )A ．转子动能的增加量B ．转子动能的减少量C ．转子动能维持一个不变的量D ．定子动能的减少量 2006101.电力线路按结构分为两类,分别是（ 4 ）A.避雷线和架空线路B.地线和架空线路C.地线和电缆线路D.架空线路和电缆线路2006102.一般情况,线路的正序电抗x (1)与负序电抗x (2)的大小关系为（3 ）A.x (1)>x (2)B.x (1)<x (2)C.x (1)=x (2)D.x (1)<<x (2)2006103.中性点经消弧线圈接地的电力系统一般采用的补偿方式是（ a ）A.过补偿B.欠补偿C.全补偿D.无补偿2006104.输电线路空载运行时,末端电压比首端电压（ 2 ）A.低B.高C.相同D.不一定2006105.解潮流方程时,经常采用的方法是（ 2 ）A.递推法B.迭代法C.回归法D.替代法2006106.负荷的功率——频率静特性系数可以表示为（ A ） A.L L P f K ∆∆= B.f P K L L ∆∆-= C.LL P f K ∆∆-= D.f P K L L ∆∆= 2006107.中性点不接地系统，发生单相接地故障，非故障相电压升高为（ 1 ）A.线电压B.相电压C.2的相电压D.3倍的线电压2006108.系统备用容量中，哪种容量可能不需要专门设置（ 4 ）A.负荷备用B.事故备用C.检修备用D.国民经济备用2006109.逆调压是指（ 1 ）A.高峰负荷时，将中枢点的电压调高；低谷负荷时，将中枢点的电压调低B.高峰负荷时，将中枢点的电压调低；低谷负荷时，将中枢点的电压调高C.高峰负荷，低谷负荷中枢点的电压均低D.高峰负荷，低谷负荷中枢点的电压均高20061010.系统发生两相接地短路故障时，复合序网的连接方式为（ 2 ）A.正序、负序并联，零序网开路B.正序、负序、零序并联C.正序、零序并联，负序开路D.零序、负序并联，正序开路 20061011.派克变换是一种（ 4 ）A.回归变换B.平面变换C.静止变换D.坐标变换 20061012.线电压是相电压的（ 3 ） A.31倍 B.31倍 C.3倍 D.3倍 20061013.已知一节点向负荷供电，无功功率为Q ，视在功率为S ，则功率因数角 为（ A ） A.S Q arcsin B.S Q arccos C.S Q arctg D.SQ arcctg 20061014.元件两端电压的相角差主要决定于电压降落的（ 1 ）A.立体分量B.平面分量C.纵分量D.横分量20061015.系统发生短路故障，当切除故障时对应的实际切除角小于极限切除角时，系统可能是（ 1 ）A.暂态稳定的、B.暂态不稳定的、C.振荡失去稳定性、D.非周期失去稳定性20061016.凸极同步发电机a 、b 、c 坐标下的磁链方程中，电感系数为常数的有（ 4 ）A.定子各相绕组自感系数、B.定子各相绕组互感系数、C.转子各绕组互感系数、D.定子、转子互感系数20061017.一台Y N /Y 型接线的变压器，如果在Y N 侧发生短路故障，则Y 侧零序电流大小为（ 1 ）A.0、B.0.5、C.1.0D.∞ 20061018.电力系统电压的单位常采用（ 2 ）A.W 、B.kV 、C.AD.Ω20061019.从短路点向系统看进去的正序、负序、零序等值网络为有源网的是（ 3 ）A.零序、B.负序、C.正序D.零序和负序20061020.一台将220kV 电压降为35kV 的降压变压器连接两个网络，两侧均与线路相连，这台变压器的额定变比为（ 2 ）A.220/35、B.220/38.5、C.242/35D.242/38.52007011．我国规定的标准额定电压等级有（ 3 ）A ．110kV 220kV 525kVB ．121kV 200kV 300kVC ．110kV 220kV 330kVD ．110kV 242kV 330kV2007012．电力系统有功负荷最优分配的原则是（4 ）A ．等面积原则B ．等力矩原则C ．等负荷原则D ．等耗量微增率原则2007013．设在变压器的某一侧发生短路故障，如果变压器中有零序电流流过，则发生短路一侧变压器的接线方式必须是（ 1 ）A ．Y N 形B ．Y 形C ．Δ形D ．开口三角形2007014．无备用电源接线的主要优点、缺点是（ 3 ）A ．优点可靠性高，缺点不经济B ．优点接线简单，缺点不经济C ．优点经济性好，缺点可靠性低D ．优点经济性好，缺点接线复杂2007015．发电机的单位调节功率可以表示为（ D ）A ．K G ＝G P f ∆∆B ．K G ＝－GP f ∆∆C ．K G ＝f P G ∆∆ D ．K G ＝－f P G ∆∆ 2007016．中性点不接地系统发生单相金属性接地故障，中性点对地电位升高为（ 1 ）A ．相电压B ．线电压C ．2倍的相电压D ．2倍的线电压2007017．中性点经消弧线圈接地的运行方式，在实践中一般采用（ 2 ）A ．欠补偿B ．过补偿C ．全补偿D ．恒补偿2007018．中枢点采用顺调压是指（ 2 ）A ．高峰负荷时，将中枢点的电压调高；低谷负荷时，将中枢点的电压调低B ．高峰负荷时，允许中枢点的电压有所降低；低谷负荷时，允许中枢点的电压有所升高C ．高峰负荷时，允许中枢点的电压有所升高；低谷负荷时，允许中枢点的电压有所降低D ．高峰负荷和低谷负荷时，中枢点电压一样2007019．系统发生两相短路接地故障时，复合序网的连接方式为（ 1 ）A ．正序、负序、零序并联B ．正序、负序并联，零序开路C ．正序、零序并联，负序开路D ．零序、负序并联，正序开路20070110．提高电力系统暂态稳定性的措施之一是电气制动，但如果制动作用过小，制动效果不好，这种制动被称为（ 3 ）A ．临界制动B ．过制动C ．欠制动D ．饱和制动20070111．已知一节点所带负荷，有功功率为P ，视在功率为S ，则功率因数角ϕ为（ D ）A ．arcctg S PB ．arcsin S PC ．arctg S PD ．arccos SP 20070112．电压降落指线路始末两端电压的（ 3 ）A ．数值差B ．分值差C ．相量差D ．矢量差20070113．电力系统潮流计算主要求取的物理量是（ 1 ）A ．U 、S ~B ．U 、IC ．I 、S ~D ．Z 、I20070114．应用等面积定则判断简单系统暂态稳定时，系统稳定的条件是（ 2 ）A．加速面积大于减速面积B．加速面积小于减速面积C．加速面积为无限大D．减速面积为零20070115．电力系统采用有名制计算时，电压、电流、功率的关系表达式为（A）A．S=3UI B．S=2UI C．S=UIcosϕD．S=UIsinϕ20070116．应用小干扰法分析系统静态稳定，计及阻尼系数作用时，系统稳定的条件是（ 4 ）A．D<0 S Eq>0 B．D<0 S Eq<0 C．D>0 S Eq<0 D．D>0 S Eq>020070117．三绕组变压器的分接头，一般装在（ 2 ）A．高压和低压绕组B．高压和中压绕组C．中压和低压绕组D．三个绕组都装20070118．电力系统的有功功率电源是（ 1 ）A．发电机B．变压器C．调相机D．电容器20070119．电力线路中，电纳B主要反映线路流过电流时所产生的（ 2 ）A．热效应B．电场效应C．磁场效应D．电晕损耗20070120．计算潮流时牛顿—拉夫逊法与高斯—塞德尔法相比的主要优点是（ 3 ）A．对初值要求低B．占用存少C．收敛性好，计算速度快D．复杂2007101．500kV系统中性点运行方式经常采用（ 2 ）A．不接地B．直接接地C．经电抗接地D．经电阻接地2007102．电力系统分析中，视在功率的单位常采用（ 3 ）A．MW B．MVarC．MVA D．Var2007103．频率调整可以分为一次、二次和三次调节，其中可以实现无差调节的是（4 ）A．一次B．一、三次均可以C．一、二次均可以D．二次2007104．同步发电机三种电抗x d，x'，d x''，之间的大小关系为（A）dA．x d＞x'＞d x''B．x d＜d x'＜d x''dC．x'＜x d＜d x''D．d x''＞x d＞d x'd2007105．短路冲击电流是指短路电流的（ 4 ）A．有效值B．平均值C ．方均根值D ．最大可能瞬时值2007106．环形网络中经济功率的分布规律是（ 3 ）A ．与支路电阻成反比B ．与支路电抗成反比C ．与支路阻抗成反比D ．与支路导纳成反比2007107．两相短路故障是一种（ 2 ）A ．对称故障B ．不对称故障C ．纵向故障D ．斜向故障 2007108．节点导纳矩阵为方阵，其阶数等于（ 4 ）A ．网络中所有节点数B ．网络中所有节点数加2C ．网络中所有节点数加1D ．网络中除参考节点以外的节点数2007109．阻抗为R+jX 的线路，流过无功功率时，（ 4 ）A ．不会产生无功损耗B ．不会产生有功损耗C ．不会产生有功损耗，也不会产生无功损耗D ．会产生有功损耗20071010．变压器等值参数B T =32NN 010U S 100%I -⨯⋅（S ）中的I 0%表示（ 3 ） A ．额定电流B ．短路电流百分数C ．空载电流百分数D ．正常工作电流20071011．110kV 系统的平均额定电压为（ 2 ）A ．113kVB ．115kVC ．121kVD ．120kV20071012．35kV 配电网串联电容的主要目的是（3 ）A ．电压调整B ．频率调整C ．提高稳定性D ．经济调度20071013．同步发电机突然发生三相短路瞬间，定子绕组将有直流电流，计及电阻，此直流分量的衰减时间常数为（ 3 ）193页A ．d T ''B ．dT ' C ．T aD ．q T '' 20071014．中枢点调压方式中的逆调压可以在最大负荷时提高中枢点的电压，但一般最高不能超过（ a? ）A ．110%U NB ．105%U NC ．U ND ．95%U N 20071015．在电力系统的有名制中，电压、电流、功率的关系表达式为（ 1 ）A ．S=3UIB ．S=2UIC ．S=UIcos ϕD ．S=UIsin ϕ20071016．当某一系统的正序电抗∑1X 等于负序电抗∑2X （忽略电阻），则在某一点发生短路故障，故障点的两相短路电流I f(2)与三相短路电流I f(3)相比，大小为（3 ）A ．I f(2)= I f(3)B ．I f(2)＞I f(3)C ．I f(2)＜I f(3)D ．I f(2)=3I f(3)20071017．在电力系统潮流计算中，平衡节点的待求量是（ 4 ）A ．P 、UB ．Q 、UC ．U 、δD ．P 、Q20071018．电力线路中，电纳参数B 主要反映电流流过线路产生的（ 2 ）A ．热效应B ．电场效应C ．磁场效应D ．电晕损耗20071019．双绕组变压器的分接头，装在（ 1 ）A ．高压绕组B ．低压绕组C ．高压绕组和低压绕组D ．高压绕组和低压绕组之间20071020．等面积定则中所涉及的加速面积的物理意义是（ 3 ）A ．转子动能维持不变的量B ．转子动能的减少量C ．转子动能的增加量D ．定子动能的减少量2008011.电力线路按结构可以分为两大类,即（ 3 ）A.放射式和环式B.高电压和低电压C.架空线路和电缆线路D.长线路和短线路2008012.我国电力系统的额定频率为（ 3 ）A.30H zB.40H zC.50H zD.60H z2008013. 某元件导纳的有名值为Y=G +jB,当基准值取功率S B ,电压为U B ,则电导的标幺值为 （ B. ）A.G ·B B S U 2B.G ·2B B U SC.G ·23B BU S D.G ·B B S U 23 2008014.发电机的单位调节功率可以表示为（2 ）A.K G =G P f∆∆- B. K G =fP G ∆∆-C.K G =f P G ∆∆D.K G =GP f ∆∆ 2008015.借助改变发电机端电压进行调压是一种（ ? ）A.典型的顺调压B.典型的逆调压C.典型的常调压D.典型的不调压2008016.电力线路等值参数中消耗有功功率的是（ 3 ）A.电纳B.电感C.电阻D.电容2008017.一般双绕组变压器的分接头（ 4 ）A.高、低压侧均没有B.位于低压侧C.高、低压侧均有D.位于高压侧2008018.ABC 坐标系下，理想同步发电机的磁链方程中的互感系数M Qf 等于（ 1 ）A.0B. 1.0C.0.5D.1.52008019.无限大功率电源供电的三相对称系统,发生三相短路,短路电流的非周期分量的衰减速度（ 1 ）A.A 、B 、C 三相相同B.只有B 、C 两相相同C.只有A 、B 两相相同D.只有A 、C 两相相同20080110.理想同步发电机突然发生三相短路瞬间，定子三相绕组的初始磁链（3 ）A.增大B.减小C.不变D.不确定20080111.分析简单系统的暂态稳定性，确定系统的极限切除角依据的原则是（4 ）A.正序等效定则B.等耗量微增率准则C.等力矩原则D.等面积定则20080112.双绕组变压器，Γ型等值电路中的导纳为（ 1 ）A.G T -jB TB.-G T -jB TC.G T +jB TD.-G T +jB T20080113.节点导纳矩阵为方阵，其阶数等于（ 2 ）A.网络中所有节点数B.网络中除参考节点以外的节点数C.网络中所有节点数加1D.网络中所有节点数加220080114.当系统发生故障后，投入制动电阻可减少（ 4 ）A.无功损耗B.有功损耗C.电压损耗D.功率差额20080115.电力系统分析中所用阻抗指的是（ 1 ）A.一相等值阻抗B.两相阻抗C.三相阻抗D.四相阻抗20080116.潮流计算的P —Q 分解法是在哪一类方法的基础上派生而来的（3 ）A.高斯—赛德尔法B.直角坐标形式的牛顿—拉夫逊法C.极坐标形式的牛顿—拉夫逊法D.阻抗法20080117将三个不对称相量分解为三组对称相量的方法是（ 2 ）A.小干扰法B.对称分量法C.牛顿—拉夫逊法D.龙格—库塔法20080118.当系统中a 相接地短路时,故障处的a 相电压为（ 4 ）A. U NB. 2NU C.N U 23D. 020080119.系统有功备用容量中,哪种可能不需要专门设置（ 2 ）A.负荷备用B.国民经济备用C.事故备用D.检修备用20080120.在下列各种故障类型中,属于纵向故障的是（ 2 ）A.两相短路B.单相断线C.单相接地短路D.两相接地短路2008101.500kV 系统的平均额定电压为( 1 )A.525kVB.520kVC.515kVD.500kV2008102.负荷的单位调节功率可以表示为( D. ) A.KL=L ΔP f Δ- B.KL=L ΔP fΔ C.KL=Δf ΔP L - D.KL=Δf P ΔL2008103.潮流方程是非线性方程组，这组非线性方程是由什么方程推导出的( 4 )A.回路电压方程B.回路电流方程C.节点电流方程D.节点电压方程2008104.逆调压是指( 3 )A.高峰负荷时，低谷负荷时，将中枢点电压均调高B.高峰负荷时，将中枢点电压调低，低谷负荷时，将中枢点电压调高C.高峰负荷时，将中枢点电压调高，低谷负荷时，将中枢点电压调低D.高峰负荷时，低谷负荷时，将中枢点电压均调低2008105.一般三绕组变压器的分接头( 4 )A.只位于高压侧B.只位于中压侧C.只位于低压侧D.位于高、中压侧2008106.abc 坐标系下，理想同步发电机，定、转子绕组间的互感系数变化周期为( 3 ) A.2πB.πC.2πD.3π2008107.输电线路的额定电压为UN=110kV ，则它表示的是( 3 )A.相电压B.31相电压C.线电压D.31线电压2008108.利用P —Q 分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是( 2 )A.P —Q 分解法高于牛顿—拉夫逊法 B .牛顿—拉夫逊法高于P —Q 分解法C.无法比较D.两种方法一样2008109.无限大功率电源供电的三相对称系统，发生三相短路，短路电流的非周期分量起始值( ? )A.A 、B 、C 三相不同B.A 、C 两相相同C.A 、B 两相相同D.B 、C 两相相同20081010.理想同步发电机的空载电势Eq 的方向( 2 )A.与d 轴相同B.与q 轴相同C.与d 轴成45°角D.与q 轴成45°角20081011.简单电力系统的静态稳定判据为( B ) A.δd dP E <0 B.δd dP E >0C.ωd dP E<0 D.PE<020081012.等面积定则主要用于简单电力系统的( 4 )A.潮流计算B.故障计算C.调压计算D.暂态稳定性分析20081013.中性点不接地系统中，发生单相接地故障时，非故障相电压将升高至相电压的( 3 )A.1倍B.2倍C.3倍D.3倍20081014.电力系统发生三相短路，短路电流只包含( 1 )A.正序分量B.负序分量C.零序分量D.正序和零序分量20081015.当发电机出口发生三相短路时，其输出的电磁功率为( 3 )A.额定功率B.功率极限C.0D.额定功率的50％20081016.根据正序等效定则，当系统发生三相短路故障，附加阻抗Z △为( 1 )A.0B.Z0∑C.Z2∑D.Z0∑-Z2∑20081017.当系统中发生A 相接地短路时，故障处的B 相短路电流为( 1 )A.0B.0.5C.1D.320081018.电力系统分析常用的五个量的基准值可以先任意选取两个，其余三个量可以由其求出，一般选取的这两个基准值是( 2 )A.电压、电流B.线电压、三相功率C.电压、电抗 D .电流、电抗20081019.系统发生短路故障后，越靠近短路点，正序电压( 1 )A.越低B.越高C.不变D.不确定20081020.电力系统的综合用电负荷加上网络损耗之和称为( 4 )A.农业负荷B.发电负荷C.工业负荷D.供电负荷2009011.我国电力系统的额定频率为( 3 )A.30HzB.40HzC.50HzD.60Hz2009012.发电机的单位调节功率为( 1 ) A.KG=Δf ΔP G - B.KG=G P ΔΔf - C.KG=Δf P ΔG D.KG=G P ΔΔf2009013.架空输电线空载时，末端电压比首端电压( 1 )A.高B.低C.一样D.都不对2009014.牛顿拉夫逊法与高斯塞德尔法相比，在计算机计算潮流方面的主要优点是( 4 )A.复杂B.对初值要求高C.对初值要求低D.收敛性好，计算速度快2009015.环形网络中有功功率损耗最小的功率分布规律是按( 3 )A.与支路阻抗成反比分布B.与支路电抗成反比分布C.与支路电阻成反比分布D.与支路导纳成反比分布2009016.无限大功率电源的阻抗为( 2 )A.∞B.0.0C.0.3～1.0D.1.0～102009017.借串联补偿电容器调压，可以( 1 )A.抵偿线路感抗B.增大线路感抗C.有时抵偿线路感抗，有时增大线路感抗D.抵偿线路容抗2009018.大扰动后，减少原动机出力的主要目的是为了提高系统的( 1 )A.暂态稳定B.静态稳定C.电压稳定D.经济性2009019.当系统中发生两相接地短路时，复合序网的联接原则为( 1 )A.正序、负序、零序网并联B.正序、负序、零序网串联C.正序、负序网串联D.正序、零序网串联20090110.理想同步发电机的空载电势Eq 的方向( 2 )A.与d 轴相同B.与q 轴相同C.与d 轴成45°角D.与q 轴成45°角20090111.无限大功率电源供电的三相对称系统，发生三相短路时，短路电流的非周期分量起始值 ( 1 )A.A 、B 、C 三相不同B.只有A 、C 两相不同C.只有A 、B 两相不同D.只有B 、C 两相不同20090112.理想的凸极同步发电机，ABC 坐标系下，定、转子绕组间的互感系数的变化周期为( 3 )A.常数B.πC.2πD.3π20090113.电力网络的功率方程是非线性方程，这组非线性方程是由什么方程推导出的( 4 )A.回路电压方程B.回路电流方程C.节点电流方程D.节点电压方程20090114.顺调压是指( 2 )A.高峰负荷时，将中枢点的电压调高，低谷负荷时，将中枢点的电压调低B.高峰负荷时，允许中枢点的电压偏低；低谷负荷时，允许中枢点的电压偏高C.高峰负荷时，允许中枢点的电压偏高，低谷负荷时，允许中枢点的电压偏低D.高峰负荷和低谷负荷时，中枢点电压一样20090115.系统备用容量中，哪种可能不需要专门设置( 2 )A.负荷备用B.国民经济备用C.事故备用D.检修备用20090116.当系统中发生故障后，投入制动电阻，可减少( 1 )A.功率差额B.有功损耗C.电压损耗D.无功损耗20090117.简单系统的输送功率极限为200MW ，若目前输送功率为100MW ，则静态稳定储备系数为( 4 )A.50％B.100MWC.200MWD.100％20090118.理想同步发电机机端突然发生三相短路的瞬间，三相绕组的初始磁链大小(3 )A.增大B.减少C.不变D.都不对20090119.一般双绕组变压器的分接头位于( 1 )A.高压侧B.低压侧C.两侧均有D.两侧均没有20090120.当系统中发生a 相接地短路时，故障处的a 相电压为( D )A.UNB.2U NC.23UN D.0 2009101．在电力系统潮流计算中，PV 节点的待求量是（ 1 ）A ．Q 、δB ．P 、QC ．V 、δD ．P 、V2009102．环形网络中自然功率的分布规律是（ 3 ）A ．与支路电阻成反比B ．与支路电抗成反比C ．与支路阻抗成反比D ．与支路电纳成反比2009103．计算机解潮流方程时，经常采用的方法是（ 2 ）A ．递推法B ．迭代法C ．回归法D ．替代法2009104．提高线路的额定电压等级，将有助于提高系统的（ 1 ）A ．稳定性B ．参数对称性C ．线性D ．非线性2009105．电容器并联在系统中，它发出的无功功率与并联处的电压（ 2 ）A ．一次方成正比B ．平方成正比C ．三次方成正比D ．无关2009106．派克变换的实质是（ 3 ）A ．解代数方程B ．解微分方程C ．坐标变换D ．平面变换2009107．系统发生短路故障后，越靠近短路点，正序电压（ 1 ）A ．越低B ．越高C ．不变D ．无穷大2009108．中性点不接地系统中，发生单相接地时，非故障相电压将升高至相电压的（ 3 ）A ．1倍B ．2倍C ．3倍D ．3倍2009109．简单电力系统中，静态稳定判据为（ 2 ）A ．δd dP E ＜0B ．δd dP E ＞0C ．ωd dP E ＞0 D ．P E ＜0 20091010．理想凸极同步发电机ABC 坐标系下，定子绕组间的互感系数的变化周期（ 2 ）A ．0B ．πC ．2πD ．3π20091011．电力网某条线路的额定电压为U N =110kV ，则它表示的是（ 3 ）A ．相电压B ．31相电压C ．线电压D ．31线电压 20091012．一般三绕组变压器的分接头（ 4 ）A ．只位于高压侧B ．只位于中压侧C ．只位于低压侧D ．位于高、中压侧20091013．逆调压是指（ 1 ）A ．高峰负荷，将中枢点电压调高，低谷负荷时，将中枢点电压调低B ．高峰负荷，将中枢点电压调低，低谷负荷时，将中枢点电压调高C ．高峰负荷，低谷负荷时，将中枢点电压均调高D ．高峰负荷，低谷负荷时，将中枢点电压均调低20091014．负荷的单位调节功率可以表示为（ 3 ）A ．K L =f P L ∆∆-B ．K L =L P f ∆∆C ．K L =f P L ∆∆D ．K L =LP f ∆∆- 20091015．中性点接地电力系统发生短路后没有零序电流的不对称短路类型是（ 2 ）A ．单相接地短路B ．两相短路C ．三相短路D ．两相短路接地20091016．在下列各种故障类型中，属于纵向故障的是（ 4 ）A ．两相短路B ．两相短路接地C ．单相接地短路D ．两相断线20091017．在简单系统暂态稳定性分析中确定极限切除角依据的定则是（ 1 ）A ．等面积定则B ．等耗量微增率定则C ．等力矩定则D ．正序增广定则20091018．无限大功率电源供电三相对称系统发生三相短路，短路电流的非周期分量的衰减速度。
最新10月全国自考电力系统分析试题及答案解析
1全国2018年10月自学考试电力系统分析试题课程代码：02310一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.我国电力系统的额定频率为（ ）A.30HzB.40HzC.50HzD.60Hz2.电力系统中划分一级、二级和三级负荷的依据是（ ）A.系统运行经济性B.电能质量高低C.负荷容量的大小D.负荷对供电可靠性的要求3.110kV 以上电压等级电网中一般采用中性点（ ）A.不接地运行方式B.经消弧线圈接地运行方式C.A 或B 均可D.直接接地方式4.在标么制中近似计算时，基准电压常选用（ ）A.额定电压B.平均额定电压C.110kVD.220kV5.变压器等值参数X T =N2N k S 100U %U ×103公式中的U k %表示（ ） A.开路电压百分值B.短路电压百分值C.空载电压百分值D.短路电流百分值 6.采用分裂导线的目的是（ ）A.减小导线重量B.增大导线应力C.减小线路电容D.减小电晕和线路电抗7.阻抗为R+jX 的线路，流过无功功率时（ ）A.会产生有功功率损耗B.不会产生有功功率损耗C.不会产生有功功率损耗，会产生无功功率损耗D.不会产生有功功率损耗和无功功率损耗8.简单环形网络中有功功率损耗最小时的功率分布规律是（）A.与支路阻抗成反比B.与支路电抗成反比C.与支路电阻成反比D.与支路导纳成反比9.潮流的计算机算法采用的功率是（）A.线性方程组B.微分方程组C.积分方程组D.非线性方程组10.在电力系统潮流计算中，PV节点的待求量是（）A.无功功率Q、电压相角δB.有功功率P、无功功率QC.电压大小V、电压相角δD.有功功率P、电压大小V11.牛顿拉夫逊法与高斯塞德尔法相比在计算潮流方面的主要优点是（）A.收敛性好，计算速度快B.占用内存小C.对初值要求低D.简单12.电力系统的综合用电负荷加上网络中的供电损耗称为（）A.供电负荷B.发电负荷C.工业负荷D.厂用电负荷13.系统进行频率调整可以分为一次积二次调整，其中可以实现无差调节的是（）A.一次调频B.二次调频C.一、二次调频均可以D.一、二次调频都不可以14.火电厂间有功功率负荷最优分配的准则是（）A.按效率相同分配B.按等比耗量分配C.按等耗量微增率分配D.按等水煤换算系数分配15.无载调压变压器的分接头位置改变（）A.可在工作时改变B.须退出工作后改变C.与其运行状态无关D.与有载调压变压器的改变相同16.常调压是指（）A.高峰负荷时，将中枢点电压调高；低谷负荷时，将中枢点电压调低B.高峰负荷时，将中枢点电压调低；低谷负荷时，将中枢点电压调高C.高峰负荷、低谷负荷时，中枢点电压为一接近不变的值2D.高峰负荷时，电压调高，低谷负荷时，电压也调高17.同步发电机三种电抗x d、x′d、x″d之间的大小关系为（）A.x d > x′d > x″dB. x d < x′d < x″dC.x′d > x d > x″dD. x″d > x d > x′d18.系统发生不对称短路后，负序电压的变化趋势为越靠近短路点，负序电压（）A.不变B.越低C.越高D.先高后低19.简单系统的输送功率极限为200MW，若目前输送功率为100MW，则静态稳定储备系数为（）A.40%B.50%C.60%D.100%20.提高电力系统暂态稳定性的措施之一是电气制动，但如果制动作用过小，制动效果不好，这种制动被称为（）A.过制动B.欠制动C.临界制动D.饱和制动二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。
