恒温恒湿箱温度波动度和均匀度计算

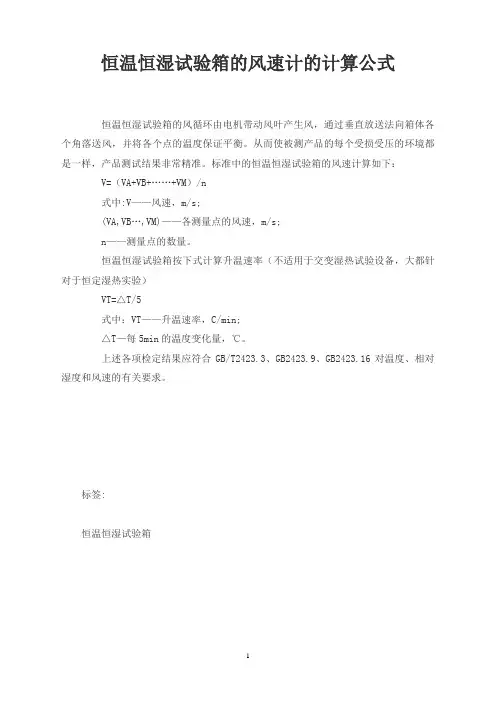

恒温恒湿试验箱的风速计的计算公式
恒温恒湿试验箱的风速计的计算公式
恒温恒湿试验箱的风循环由电机带动风叶产生风，通过垂直放送法向箱体各个角落送风，并将各个点的温度保证平衡。
从而使被测产品的每个受损受压的环境都是一样，产品测试结果非常精准。
标准中的恒温恒湿试验箱的风速计算如下：V=（VA+VB+……+VM）/n
式中:V——风速，m/s;
(VA,VB…,VM)——各测量点的风速，m/s;
n——测量点的数量。
恒温恒湿试验箱按下式计算升温速率（不适用于交变湿热试验设备，大都针对于恒定湿热实验）
VT=△T/5
式中：VT——升温速率，C/min;
△T—每5min的温度变化量，℃。
上述各项检定结果应符合GB/T2423.3、GB2423.9、GB2423.16对温度、相对湿度和风速的有关要求。
标签:
恒温恒湿试验箱
1。
恒温恒湿箱温度偏差指标 恒温恒湿箱技术指标
恒温恒湿箱温度偏差指标恒温恒湿箱技术指标一、“恒温恒湿箱温度偏差指标"起因：试验设备的校准，有些技术指标，各个版本的国家标准并不统一，这就造成了一些麻烦。
比如温度偏差这个指标，JJF1101—2023《环境试验设备温度、湿度校准规范》和GB/T 5170.2—2023《电工电子产品环境试验设备检验方法温度试验设备》，这两个标准里面的规定就是天差地别。
下面说说温度偏差，湿度偏差也是同样的情况，就不多说了：二、“恒温恒湿箱温度偏差指标"定义：1、JJF1101—2023《环境试验设备温度、湿度校准规范》：环境试验设备在稳定状态下，显示温度平均值与工作空间中心点实测温度平均值的差值。
（注：这里的显示温度平均值指设备控温仪表的显示温度平均值）2、GB/T 5170.2—2023《电工电子产品环境试验设备检验方法温度试验设备》：试验箱（室）稳定状态下，工作空间各测量点在规定时间内实测zui高温度和zui低温度与标称温度的上下偏差。
三、“恒温恒湿箱温度偏差指标"区分要点：1、JJF1101—2023《环境试验设备温度、湿度校准规范》：基准点是工作空间中心点实测温度平均值，考核对象是设备控温仪表显示温度平均值，考核其与基准点的偏离程度。
明显，这跟温度均匀度，没有半点关系。
这和GB/T 5170.2—2023里面的温度指示误差指标仿佛，但基准点有区分，GB/T 5170.2—2023里面规定的基准点是设备工作空间全部测量点的温度测量平均值。
2、GB/T 5170.2—2023《电工电子产品环境试验设备检验方法温度试验设备》：基准点是标称温度（也就是你要做的试验温度，一般情况下等效于设定值），考核对象是工作空间各个测量点（比如小设备就是9个测试点），考核其与基准点的偏离程度。
从中可以看出，这已经包含了温度均匀度，假如均匀度不好，那温度偏差确定达不到。
综合来看，执行JJF1101—2023的话，温度偏差指标很简单实现，由于它只考核设备控温仪表显示温度平均值；相比较而言，执行GB/T 5170.2—2023，温度偏差指标的实现就要困难一些，由于它要考核工作空间的各个测量点。
塑胶恒温恒湿试验箱的技术指标与基础知识
塑胶恒温恒湿试验箱的技术指标与基础知识
1、塑胶恒温恒湿试验箱温度范围：-60℃～150℃
2、湿度范围：30～98%RH（温度在25℃～80℃时）
3、温度均匀度：≤2℃（空载时）
4、湿度均匀度：+2、-3%RH
5、温度波动度：±0.5℃（空载时）
6、湿度波动度：±2%
7、温度偏差：±2℃
8、湿度偏差：±2%
9、降温速率：0.7～1.0℃/min
10、升温速度：1.0～3.0℃/min
11、时间设定范围：1～9999H
12、湿度交变范围：40～98%RH
塑胶恒温恒湿试验箱的基础知识
塑胶恒温恒湿试验箱用于检测材料在各种环境下性能的设备及试验各种材料耐热、耐寒、耐干、耐湿性能。
适合电子、电器、通讯、仪表、车辆、塑胶制品、金属、食品、化学、建材、医疗、航天等制品检测质量之用。
塑胶恒温恒湿试验箱结构制造大致是外箱为高级钢板烤漆或SUS 304#纹路处理之不锈钢；内箱为SUS 304# 8K镜面不锈钢板,保温层为聚氨脂整体发泡，体轻耐用，防腐，箱门采用磁胶条封闭，具有造型美观，控温精度高等系列优点。
恒温恒湿箱配备密闭式制冷机组，运行平稳，噪音小，不锈纲鳍片式加热管加热空气方式.加热而成，防锈防腐。
它还有伟煌试验设备全封闭压缩机组, 常温+20~150℃(A)机型无冷冻系统。
恒温设备温度均匀度验证操作规程
目的：本规程规定了恒温设备温度均匀度实验操作规程。
责任：由工程部制订，公司批准，质量保证部颁发并监督工程部执行。
范围：本规程运用于蒸汽或电加热干燥箱、生化培养箱、干热灭菌柜、湿热灭菌柜验证试验。
定义：无相关定义。
内容：一.技术指标1.干燥箱温度均匀度允差为±3℃，干燥箱的显示温度与验证温度的差值不超过1℃。
2.生化培养箱温度均匀度允差为±2℃。
温度波动不大于2℃。
显示温度与设定温度的差值不大于0.5℃。
3.干热灭菌柜做空载热分布试验时，温度均匀度允差为±1℃。
或腔室内各点的温度值均应高于设备自身控制系统的温度值即180℃。
4.湿热灭菌柜做空载热分布试验时，温度均匀度允差为±1℃。
装载热分布试验时温度均匀度允差为±2.5℃。
湿热灭菌温度为121℃。
二.测试步骤1.方法一：验证仪器用留点水银温度计工作室应布置10个以上测试点。
工作室空间的几何中心是中心点，中心点水平面上设有4个试点，其余8个试点在工作室8个顶角附近。
一支探头置于温度控制和记录探头旁，其余均匀分布在腔室各处。
湿热灭菌柜验证时将一支探头置于冷凝水排放口，各试点大约放置位置如（图1）所示。
图1蒸汽干燥箱试点离工作室内壁的距离见表1。
表1表1. 方法二：验证仪器采用多点温度记录仪配热电阻测温探头 温度探头装载图： 测试过程：将一支测温探头置于温度控制探头旁，其余探头按温度探头装载图选择有代表性的点均匀分布在腔室内并固定好（铂电阻安装时不要与腔内金属或玻璃瓶接触），·1 ·2·4 ·3· 9 ·10·11·126··513· 7·8·记下探头编号，关上柜门，运行工作程序。
在记录仪上输入试验设备名称，启动温度记录仪，记录腔内各点温度的变化情况，直到工作程序结束。
灭菌柜需连续运行3次，以检查其重现性。
恒温恒湿箱计量标准
恒温恒湿箱计量标准恒温恒湿箱的计量标准可以根据不同的试验条件和要求而有所不同。
一般来说，恒温恒湿箱的计量标准应符合相关国家和地区的相关法规和标准要求，如中国国家标准GB/T 5170.5-2008《电工电子产品环境试验设备基本参数检定方法》等。
恒温恒湿箱的计量标准主要包括以下几个方面：1. 温度控制精度：恒温恒湿箱的温度控制精度应符合相关标准要求，如±1℃或±2℃等。
在计量检定时，应对恒温恒湿箱的温度控制精度进行测试和评估。
2. 湿度控制精度：恒温恒湿箱的湿度控制精度应符合相关标准要求，如±5%RH、±3%RH等。
在计量检定时，应对恒温恒湿箱的湿度控制精度进行测试和评估。
3. 温度稳定性：恒温恒湿箱在稳定状态下，温度的变化不应超过设定值的±1℃。
在计量检定时，应对恒温恒湿箱的温度稳定性进行测试和评估。
4. 湿度稳定性：恒温恒湿箱在稳定状态下，湿度的变化不应超过设定值的±3%RH。
在计量检定时，应对恒温恒湿箱的湿度稳定性进行测试和评估。
5. 温度均匀性：恒温恒湿箱内部各点的温度应均匀，最大温差不超过设定值的±1℃。
在计量检定时，应对恒温恒湿箱的温度均匀性进行测试和评估。
6. 湿度均匀性：恒温恒湿箱内部各点的湿度应均匀，最大湿度差不超过设定值的±3%RH。
在计量检定时，应对恒温恒湿箱的湿度均匀性进行测试和评估。
除了以上几个方面，恒温恒湿箱的计量标准还包括其他参数的检定和测试，如外观、安全性能、噪声等。
总之，恒温恒湿箱的计量标准是为了确保其性能和质量符合相关法规和标准要求，保证试验结果的准确性和可靠性。
恒温恒湿箱温湿度计量方法
恒温恒湿箱温湿度计量方法恒温恒湿环境模拟计量方法一、概述1、恒温恒湿试验箱一般是用来进行以下的环境模拟等试验：1）气候环境条件－－－－高温，低温，湿度，霉菌，盐雾，砂尘，淋雨日照等2）飞行环境条件－－－－低温低气压，高温低气压，温度冲击，加速度，振动，冲击3）运输环境条件－－－－碰撞，振动，冲击等2、现在实行的检测模拟标准●美军标MIL-STO-810●GJB150~20-86军用设备环境试验方法●GB/T5170-96电工电子产品环境试验设备基本参数检定方法●GB2423电工电子产品基本环境试验●GB10592-89高低温试验箱技术条件●GB10589-89低温试验箱技术条件●GB10586-89湿热试验箱技术条件二、环境检测设备若干计量问题1、温度冲击试验及温度变化试验温度冲击试验：这种试验特点是仅在试验前后对产品性能进行初始检测和最终检测，以判断产品是否能耐受温度的急剧变化，不要求产品在温度变化过程中工作并达到性能要求，高低温箱在试验过程中高低温转换一般规定此转换时间小于5分钟（这同时也是计量所要求达到的指标）。
温度变化试验：考核产品在温度变化期间耐抗能力和正常工作能力的试验，用一个试验箱对温度变化的速率作出限制。
如：10℃/min15℃/min20℃/min2、温度容差在众多的环境试验方法标准中，试验条件容差是一项重要的技术指标，它反映了环境试验对设备的控制水平的要求，体现了环境试验的规范性。
因此，正确理解有头标准对试验条件容差的规定，从而提高环境试验结果的可靠性和科学性是至头重要的。
国标GB2423.1低温试验方法中规定了温度允许偏差范围±3℃，在这里±3℃并不是指那一个点或是在那一时间，鸸对整个工作空间的各点的要求。
还应指出的另一问题是±2℃这个温度容差是允许偏差的概念，GJB150军标温度梯度最大2.2℃时，对温度场均匀性要求是某一瞬间温度场各点温度之间的关系。
恒温恒湿箱温度波动度和均匀度计算
恒温恒湿箱温度均匀度和波动度
恒温恒湿箱温度均匀度和波动度
产品用途：
1.本机提供高温高湿的环境，以比较橡胶、塑料测试前后的材质变化及强力的减衰程度；本机亦可模拟货柜环境，以检测橡胶、塑料在高温高湿下，褪色、收缩的情形，本机专门试验各种材料耐热，耐寒，耐湿的性能。
2.恒温恒湿试验机又名环境试验机，试验各种材料耐热、耐寒、耐干、耐湿性能。
适合电子、电器、食品、车辆、金属、化学、建材等工厂之用。
什么叫均匀度？
在任一时刻，工作空间的其他点的温度与工作空间几何中心点温度的最大差值。
就是一组数据的平均值。
1、测量点数量及位置
温度波动度测量点为设备指示点，温度均匀度测量点数量及位置与温度偏差相同。
2、检定步骤
温度波动度和温度均匀度的检定步骤与温度偏差同时进行。
3、数据处理与计算
在进行温度偏差计算的同时，计算温度波动度和温度均匀度。
(1) 温度波动度计算公式：
△ Tf=±(Tfmax-Tfmin)/2
式中：△Tf------温度波动度，℃；
Tfmax------设备指示点在30min内的实测最高温度值，℃
Tfmin------设备指示点在30min内的实测最低温度值，℃
(2) 温度均匀度计算公式：
(3) 15
△Tu=【∑(Tjmax-Tjmin)】/15
J=1
式中：△Tu------温度均匀度，℃；
Tjmax------各测量点在第j次测量中的实测最高温度值，℃；
Tjmin------各测量点在第j次测量中的实测最低温度值，℃。
恒温恒湿试验箱的参数
恒温恒湿试验箱的参数下面是恒温恒湿试验箱的常见参数及其解释：1.温度范围：恒温恒湿试验箱的温度范围通常是从-70℃到+150℃。
这个参数表示试验箱可以模拟的最低和最高温度。
温度范围越广，试验箱适用性越广泛。
2.温度均匀性：试验箱内部温度的均匀性是一个重要的参数。
温度均匀性指的是在整个试验箱内部的温度差异。
较好的温度均匀性可以确保测试结果的可靠性。
3.温度稳定度：温度稳定度是指试验箱内部温度在设定温度下的变化范围。
较好的温度稳定度可以确保设定温度保持稳定，不受外部环境的影响。
4.湿度范围：恒温恒湿试验箱的湿度范围通常是从10%RH到98%RH。
这个参数表示试验箱可以模拟的最低和最高湿度。
湿度范围越广，试验箱适用性越广泛。
5.湿度均匀性：试验箱内部湿度的均匀性是一个重要的参数。
湿度均匀性指的是在整个试验箱内部的湿度差异。
较好的湿度均匀性可以确保测试结果的可靠性。
6.湿度稳定度：湿度稳定度是指试验箱内部湿度在设定湿度下的变化范围。
较好的湿度稳定度可以确保设定湿度保持稳定，不受外部环境的影响。
7.控制方式：恒温恒湿试验箱的控制方式通常分为PID控制和PLC控制。
PID控制是一种常见的比例-积分-微分控制方法，可以实现较好的温度和湿度控制精度。
PLC控制则是一种更高级的控制方式，可以实现更复杂的程序控制和数据记录。
8.冷却方式：恒温恒湿试验箱的冷却方式通常有压缩机冷却和液氮冷却两种。
压缩机冷却是一种常见的冷却方式，可以实现较大的制冷能力和较快的温度变化。
液氮冷却则是一种更快速的冷却方式，适用于需要快速降温的实验。
9.安全保护：恒温恒湿试验箱通常具有多种安全保护功能，如过温保护、过湿保护、短路保护等。
这些安全保护功能可以在试验箱发生异常情况时自动停止运行，避免对操作人员和设备造成损害。
10.内容积：恒温恒湿试验箱的内容积通常根据不同的应用需求来选择，常见的容积有50L、100L、150L、225L等。
内容积越大，试验箱可以容纳的样品数量和尺寸越多。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
恒温恒湿箱温度xx和波动度
产品用途：
1.本机提供高温高湿的环境，以比较橡胶、塑料测试前后的材质变化及强力的减衰程度；本机亦可模拟货柜环境，以检测橡胶、塑料在高温高湿下，褪色、收缩的情形，本机专门试验各种材料耐热，耐寒，耐湿的性能。
2.恒温恒湿试验机又名环境试验机，试验各种材料耐热、耐寒、耐干、耐湿性能。适合电子、电器、食品、车辆、金属、化学、建材等工厂之用。
J=1
式中：
△Tu------温度xx，℃；
Tjmax------各测量点在第j次测量中的实测最高温度值，℃；
Tjmin------各测量点在第j次测量中的实测最低温度值，℃。
波动度温度
湿度
xx温度
湿度±
0.5℃±2.0%R.H±1.5℃
±3%R.H
(1)温度波动度计算公式：
△Tf=±(Tfmax-Tfmin)/2
式中：
△Tf------温度波动度，℃；
Tfmax------设备指示点在30min内的实测最高温度值，℃
Tfmin------设备指示点在30min内的实测最低温度值，℃
(2)温度xx计算公式：
(3) 15
△TБайду номын сангаас=【∑(Tjmax-Tjmin)】/15
什么叫xx？
在任一时刻，工作空间的其他点的温度与工作空间几何中心点温度的最大差值。就是一组数据的平均值。
1、测量点数量及位置
温度波动度测量点为设备指示点，温度均匀度测量点数量及位置与温度偏差相同。
2、检定步骤
温度波动度和温度均匀度的检定步骤与温度偏差同时进行。
3、数据处理与计算
在进行温度偏差计算的同时，计算温度波动度和温度均匀度。
