井架物料提升机安装、拆卸1

井架物料提升机安装、拆卸1

HT/(C)ZZ/2003/004井架物料提升机安装、拆卸指导书本作业指导书依据《龙门架及井架物料提升机安全技术规范》(JGJ 88-92)、厂家提供的《井架使用说明书》编制。

1.0 作业对象和要求。

1.1 适用于高层、多层建筑物料运输井架物料提升机的安装(拆卸)。

1.2 作业人员必须是有实践经验,身体健康的机械工、架子工。

1.3 井字架基础完成。

强度达到60%以上。

2.0 井字架安装步骤2.1 井字架基础检查2.1.1核实井字架基础凹槽深度、长度、宽度是否满足要求。

2.1.2检查井字架基础四角预埋铁件、导轨预埋件位置是否准确。

2.1.3根据尺寸核实情况,对基础用水泥砂浆找平,用钢板或垫片调整预埋件的位置,确保预埋件安装准确、平整,并放线定位。

2.2 将井字架基础节拼装起来吊装在基础上,按线对正。

用φ12的钢筋将基架与四角预埋件焊接牢固。

再将两根导轨固定在基础内的预埋件上,并与槽口上的基架连接,再安装底架、地轮。

2.3将四块木跳板放至基础节的横梁上,绑扎固定后,人工将第一节节架所需的导轨、立柱、横梁、斜拉杆和第二节节架正面的两根立杆和一根横梁及装有螺母、扳手、麻绳和滑轮的料桶逐一放至跳板上,按导轮、立杆、横梁、斜拉杆的先后顺序拼装第一节节架。

(注:此安装程序适用于吊斗运输井字架第一节节架的安装。

吊篮运输井架,第一节节架属地面安装,此程序应用于安装第二节节架)2.4将木跳板和第二节节架的两根立柱、一根横梁移至第一节节架上部横梁,拼装第二节节架正面的立杆和横梁,将滑轮固定在横梁上,运架体材料的方法由人工变为滑轮。

依次按头板、立柱、导轨、斜杆的顺序,将散件安装在架体上,利用滑轮、麻绳、短跳板等工具将杆件拉到位升高。

按施工方案的要求将架件一次性安装到初装高度。

在装最上部的横梁时,应注意是专用杆件,并装上天梁。

3.0井字架安装高度达10m时,应拉第一道缆风绳将架体固定。

缆风绳采用φ9.3mm以上钢丝绳,第一道缆风绳固定可靠后,方可继续安装。

(物料管理)龙门井架物料提升机专项方案

(物料管理)龙门井架物料提升机专项方案

龙门井架提升机、防护、使用、安装、拆除安全技术方案一、编制依据龙门井架物料提升机安全技术规范JGJ88-92,SS100型开门自锁断绳保护自升式提升架安装使用说明书。

《建筑施工安全检查标准》JGJ59-99江西省建筑施工安全检查标准实施细则。

二、工程概况本工程为毕加索花园一期1#、2#、3#、4#、7#、8#楼工程,位于南昌县莲塘镇莲西路,由南昌立志房屋开发有限公司招标筹建,江西中恒建设集团公司中标承建。

工期为195天,要求2006年5月28日开工,2006年12月13日竣工交付使用。

由江西省土木建筑设计事务所,框剪6+1层、建筑总面积32933.7平方米、高度21.7米,底层层高2.4米,其他各层高3米。

三、龙门井架使用对材质要求:项目组织施工必须购买国家建设部认可和取得生产许可证的厂家生产的合格产品,且应有安装使用说明书。

配套吊蓝应有三防装置。

四、对于目前即将淘汰的老式龙门架物料提升机,应在原有条件下限载限量限高使用,且必须在安装前对所有的配套机械设施由专业人员进行检修,检查严格做到清洁、润滑、调节、紧固、防腐之后,确认安全可靠方可投入使用。

五、龙门井架安装(低架提升机安装30米以下)1、基础为砼,土层压实平整,水平度偏差不大于10mm,上层压实后的承载力不小于80Kpa,浇筑C20砼,厚30cm并预埋地脚螺栓,严禁梁基础侵入水中,应有排水措施。

2、架体应保持整体稳定,垂直偏差不应超过架高1.5 ‰(旧架多次使用不超过3‰),每次架体安装后架顶部自由高度不大于6米,架体设置临街面或来往施工人员频繁区应用密目网将架体三面封闭。

3、导轨接点截面错位不大于1.5米,吊篮导靴与导轨的安装间隙,应控制在5-100mm内。

4、架体建筑物连接:安装好的架体同建筑连接有两种方式,一种是采用缆风绳(适用场地较大,房屋较低情况下设置);另一种是采用硬性连接是目前经常采用的一种稳定结构。

连墙杆不可同外架连接一起,材质应与体材质相同。

井架式物料提升机施工方案

井架式物料提升机施工方案

井架式物料提升机施工方案
一、工程概况
井架式物料提升机是工程施工中常用的一种设备,主要用于垂直或倾斜方向上的物料提升和输送。

在施工现场,井架式物料提升机通常用于建筑工地、工厂、矿山等场所。

本文将介绍在施工过程中,如何进行井架式物料提升机的施工方案。

二、施工前准备
1. 确定施工位置
在进行井架式物料提升机施工前,需根据实际情况确定设备放置的位置。

通常需要确保设备的安全、稳定并且方便操作。

2. 搭建基础支撑
在确定好施工位置后,需要搭建井架式物料提升机的基础支撑结构。

确保支撑结构稳固可靠,符合安全标准。

三、施工步骤
1. 设备安装
将井架式物料提升机的主体设备安装在基础支撑结构上,并进行调试和检验,确保设备正常运行。

2. 调整设备参数
根据实际工作需求,调整设备的相关参数,例如提升速度、提升高度等,以确保设备能够正常运行并达到预期效果。

3. 联调测试
在设备安装和参数调整完成后,进行联调测试,确保井架式物料提升机与其他设备的配合良好,能够正常工作。

四、施工注意事项
•在施工过程中,需严格按照相关安全规定和操作流程进行,确保施工人员安全。

•定期检查和维护设备,确保设备正常运行。

•在操作设备时,需按照相关规定和标识进行操作,不得擅自调整设备参数。

五、施工总结
井架式物料提升机在工程施工中起着重要作用,合理的施工方案和严格的施工流程能够有效提高施工效率和保障安全。

通过本文的介绍,希望能够为井架式物料提升机的施工提供一些参考和帮助。

龙门井架物料提升机专项方案

龙门井架物料提升机专项方案

物料提升机、防护、使用、安装、拆除安全技术方案一、编制依据物料提升机安全技术规范JGJ88-92,SS100型开门自锁断绳保护自升式提升架安装使用说明书。

《建筑施工安全检查标准》JGJ59-99四川省建筑施工安全检查标准实施细则。

二、工程概况广元市天然气公司元坝分公司综合办公楼,总建筑面积1828.97平方米,建筑高度13.65米。

设计层数为办公楼部份三层,住宅部份四层。

三、物料提升使用对材质要求:项目组织施工必须购买国家建设部认可和取得生产许可证的厂家生产的合格产品,且应有安装使用说明书。

配套吊蓝应有三防装置。

四、物料提升机必须在安装前对所有的配套机械设施由专业人员进行检修,检查严格做到清洁、润滑、调节、紧固、防腐之后,确认安全可靠方可投入使用。

五、物料提升机安装1、基础为砼,土层压实平整,水平度偏差不大于10mm,上层压实后的承载力不小于80Kpa,浇筑C20砼,厚30cm并预埋地脚螺栓,严禁梁基础侵入水中,应有排水措施。

2、架体应保持整体稳定,垂直偏差不应超过架高1.5 ‰(旧架多次使用不超过3‰),每次架体安装后架顶部自由高度不大于6米,架体设置临街面或来往施工人员频繁区应用密目网将架体三面封闭。

3、导轨接点截面错位不大于1.5米,吊篮导靴与导轨的安装间隙,应控制在5-100mm内。

4、架体建筑物连接:安装好的架体同建筑连接有两种方式,一种是采用缆风绳(适用场地较大,房屋较低情况下设置);另一种是采用硬性连接是目前经常采用的一种稳定结构。

连墙杆不可同外架连接一起,材质应与体材质相同。

连墙杆首层一组4根,两根水平上设置,两根斜拉杆角度为45-60度,用钢管有同一水平上设置,然后每隔6米设一组。

楼顶层必须设一组,提升机架体顶部自由高度不得大于6米。

六、卷扬机安装1、卷扬机应安装在平整、坚实、视野良好的位置上,宜远离危险作业区,视线良好。

要有安全操作棚,棚顶应能起到防物体坠落不伤人及防雨水不淋湿机械等作用。

物料提升机安装与拆卸的规定范文

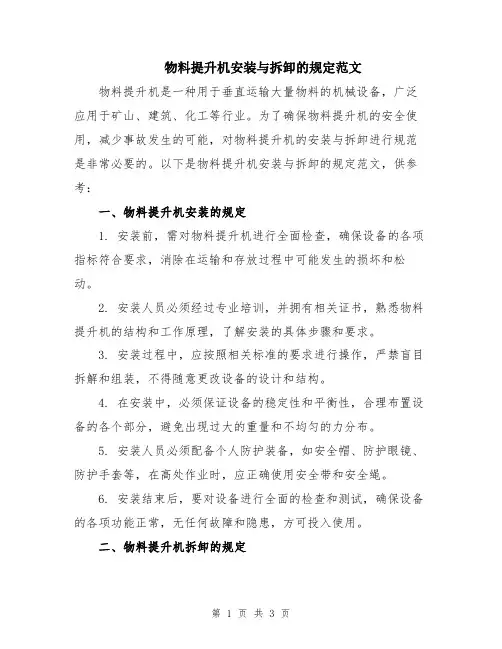

物料提升机安装与拆卸的规定范文

物料提升机安装与拆卸的规定范文物料提升机是一种用于垂直运输大量物料的机械设备,广泛应用于矿山、建筑、化工等行业。

为了确保物料提升机的安全使用,减少事故发生的可能,对物料提升机的安装与拆卸进行规范是非常必要的。

以下是物料提升机安装与拆卸的规定范文,供参考:一、物料提升机安装的规定1. 安装前,需对物料提升机进行全面检查,确保设备的各项指标符合要求,消除在运输和存放过程中可能发生的损坏和松动。

2. 安装人员必须经过专业培训,并拥有相关证书,熟悉物料提升机的结构和工作原理,了解安装的具体步骤和要求。

3. 安装过程中,应按照相关标准的要求进行操作,严禁盲目拆解和组装,不得随意更改设备的设计和结构。

4. 在安装中,必须保证设备的稳定性和平衡性,合理布置设备的各个部分,避免出现过大的重量和不均匀的力分布。

5. 安装人员必须配备个人防护装备,如安全帽、防护眼镜、防护手套等,在高处作业时,应正确使用安全带和安全绳。

6. 安装结束后,要对设备进行全面的检查和测试,确保设备的各项功能正常,无任何故障和隐患,方可投入使用。

二、物料提升机拆卸的规定1. 拆卸前,需对物料提升机进行全面检查,确保设备的各项指标正常,确定拆卸的具体范围和方式。

2. 拆卸人员必须经过专业培训,并熟悉物料提升机的结构和工作原理,了解拆卸的具体步骤和要求。

3. 拆卸中,必须按照相关标准的要求进行操作,严禁随意敲击和撞击设备,避免发生损坏和事故。

4. 拆卸过程中,必须注意设备的稳定性和平衡性,合理分配工作力量,避免出现过大的重量和不均匀的力分布。

5. 拆卸人员必须配备个人防护装备,严禁戴长发,穿宽松衣物,避免发生安全事故。

6. 拆卸结束后,要对设备进行全面的检查,确保拆卸的范围完全符合要求,无残留和遗漏,设备部件的完好性得到有效保证。

三、物料提升机安装与拆卸的注意事项1. 安装与拆卸必须由专业人员进行,并严格按照相关标准和规定进行操作,确保设备的安全和完整。

物料提升机受力计算书

物料提升机受力计算书

目录一、编制依据 (1)二、工程概况 (1)三、物料提升机情况(主要技术参数) (1)四、安装前准备工作 (2)五、安装步骤 (3)六、拆卸步骤 (6)七、安全措施及注意事项 (7)八、附图 (8)九、计算书 (9)物料提升机安装、顶升、拆卸方案一、编制依据1、《施工升降机》GB/T10054-2005;2、《施工升降机安全规程》GB 10055-2007;3、《SSD80(货用)施工升降机使用说明书》;4、《起重设备安装工程施工及验收规范》GB50278-2010;5、《机械设备防护安全要求》GB/T8196-2003;6、《建筑机械使用安全技术规程》JCJ33-2012;7、《建筑施工安全检查标准》JGJ59-2011;8、《施工现场临时用电安全技术规范》JCJ46-2005;二、工程概况项目名称:阳东风电升压站综合楼地址:广东省阳江市阳东县新洲镇岭南村使用单位:中国水利水电第十四工程局有限公司阳东风电场项目经理部安装单位:阳江市海山建筑机械安装有限公司监理单位:中外天利(北京)工程管理咨询有限公司中水建阳江阳东农垦局鸡山风电场项目监理部综合楼建筑面积2225.17㎡,地上3层。

地上楼层高度11.5m;首层高4.5m,标准层高3.5m。

根据工程需要安装一台物料提升机(见平面布置图)。

该物料提升机型号SSD80,生产厂家为:鹤山市建筑机械厂有限公司,安装高度为14.5m,安装位置为:4轴-5轴与B轴-C轴交叉范围。

提升机周边环境:开阔,无障碍物,无高压线,符合提升机安装、拆卸和进退场要求。

施工升降机基础由土建施工方负责施工,土建施工方要保证施工升降机的基础符合要求,本基础采用C30混凝土预埋Φ25螺纹钢筋。

三、物料提升机情况(主要技术参数)四、安装前准备工作1、场地准备和设备存放:按照工程的需要选用了物料提升机,接着要按照工程的需要和担负的任务做出场地规划,必须保证有足够的占地面积,并且占地面积上空要空荡无阻,地面周边畅通,便于车辆进出和吊装拆卸作业。

SSE160物料提升机安装与拆除方案

SSE160物料提升机安装与拆除方案

物料提升机安装与拆除方案一、Sse160物料提升机安装和使用方案根据《龙门架及井架物料提升机安全技术规范》(下称)《规范》要求,结合多年的工作实践,认为物料提升机的安装及拆卸应包括以下内容:1.工程概况2.工程名称孔雀城雅柏园·雅园(静园)结构形式:剪力墙结构本工程砼采用商品泵送砼,主体阶段垂直运输采用塔机,装修阶段使用物料提升机。

3.设备的选择3.1本工程的物料提升机选用荥阳市辉宏建工设备制造有限公司生产的SSE160 物料提升机。

有质量合格证书,并有北京市建设委员会起重机械备案,备案号为:京DX-:第二节、编织依据1、联排别墅楼工程设计图纸2、《建筑施工手册》3、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)4、〈实用建筑结构工程师手册〉、第三节、物料提升机基础及卸料平台计算一、物料提升机基础承载力验算基础由采用钢筋砼板,砼强度等级为C25,钢筋布置为双层纵横Ф14@250。

基础面高出现地面200㎜,基础地基由质土和砂回填夯实而成。

基础板厚为300㎜,为21.5m,从二层起,每隔二层设一道刚性附墙,故只计算基础垂直压力.二、卸料平台:卸料平台应用18㎜双层胶合板纵横向满铺,做到严密、牢固、铺平、铺稳、铺实。

平台两边要有护身栏杆1200㎜高,栏杆脚有180㎜高脚手板作为防护层。

平台的空隙的地方每隔三层设水平安全网一度。

卸料平台的计算本工程卸料平台采用双排单立管脚手架支承,与外排栅同时搭设。

立管采用Ф48×3.5钢管,截面模量W=5.08cm3,回转半径i=15.8㎜,钢材的抗弯强度设计值f=205 KN/mm2。

立杆横距0.9m,步距如图,连墙杆2步2跨.高52.6m,立杆支承在砼垫层。

立杆支承在砼垫层。

第四节、物料提升机安装及拆除方案一、安装及调试1、施工前的工作(1)井架安装前应对安装人员进行安全技术培训。

对岳量及安全防护要求详细交底。

(2)对安装的提升机、架体配件、杆件的规格质量和场地环境进行全面检查,确认符合规范和产品说明中的有关要求。

井架物料提升机安装方案DOC

井架物料提升机安装方案DOC

井架物料提升机安装方案DOC一、项目概述本项目工业园区一栋新建厂房的物料提升系统的安装工程。

物料提升系统是用于厂房内不同楼层之间垂直物料的提升和输送,以提高物料的运输效率和工作效率。

二、安装方案1.安装位置的选择根据现场实际情况、工艺流程和输送要求,确定物料提升机的安装位置。

考虑到操作的便捷性和工作效率,选择离生产线最近的位置进行安装。

2.井架的制作与安装根据物料提升机的尺寸和重量,设计并制作井架。

井架材料选择高强度钢材,并经过防腐处理,以确保其使用寿命和稳定性。

井架的安装应符合相关安全规范和要求,确保其在使用过程中的安全性和稳定性。

3.物料提升机的安装根据物料提升机的设计图纸和规格要求,进行安装。

首先将物料提升机各部件按照顺序组装,并进行校正和固定,确保其在运行过程中的稳定性和可靠性。

然后进行电气、液压、气动等系统的连接和调试,以确保其正常工作。

4.安全措施的落实为确保物料提升机的安全运行,应落实一系列安全措施。

包括设置安全警示标识、安装安全防护装置、建立安全操作规程等。

同时,对工作人员进行安全培训和操作指导,提高其安全意识和操作技能。

5.试运行和调试物料提升机安装完成后,进行试运行和调试。

通过运行试验,检验系统的运行状态和工作效果。

如有问题,及时进行调整和修复,直到系统能够正常运行。

6.验收与交付经过试运行和调试后,进行系统的验收和交付工作。

验收过程中需要检验系统的安全性、运行稳定性、提升效果等。

如有问题,需重新进行调整和修复,直到满足要求为止。

三、安全管理措施1.施工前的安全培训施工人员需进行安全培训,了解相关安全规程和操作流程。

重点强调井架安装的风险和注意事项,并进行操作示范。

2.安全警示标识的设置在施工现场设置安全警示标识,指示施工区域、危险点和禁止行为,提醒人员注意安全。

3.安全防护装置的安装确保井架和物料提升机设备的安全防护装置完善,避免人员误触和意外伤害的发生。

4.安全操作规程的建立制定物料提升机的安全操作规程,明确操作流程和注意事项,规范施工人员的操作行为。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

井架物料提升机安装拆卸方案
一、工程概况:
苏州科技城人才公寓6#楼十一层剪力墙,宽度12.9米,长度22.4米总高度37.85米。

用一台WTJ100井架物料提升机,主要用于二次结构和装饰工程施工的垂直运输。

该机由江阴市中港东升建筑机械厂生产。

本工程由苏州科技发展有限公司投资开发。

苏州九城都市设计有限公司设计。

苏州新世纪建设监理有限公司监理。

南通五建建设工程有限公司承建。

工程合同工期2004年9月21日至2005年12月31日竣工。

二、安装准备:
1、了解施工现场和井架物料提升机的布置情况,清除障碍设施。

2、查阅地质报告,摸清土质及地压力情况,防止基础于回填的河塘或淤泥上,如位置不能变更则应进行地基加固处理。

3、检查物料提升机的各部件是否完整、齐全,外表检查是否破损、变形,备品、附件是否齐全。

4、检查基础是否与基础图相符。

5、选择并架设井架物料提升机用电源,并注意电源的容量,应能满足井架物料提升机的需要。

6、配合安装,用现场的塔机辅助。

三、安装人员分工:
高空指挥:张亚松
现场安全:陈建军
高空作业:陈昌岳、叶小兵、沈福祥、张德余
操作人员:丁雪峰、黄海
电工:陈建军
协作人员:秦锦德负责协调
四、安装与拆卸
1、将底盘连接板上螺栓孔对准预埋螺栓放下,用水准仪四角校正。

四角高差控制在1.5MM以内,紧固预埋螺栓,复测四角的水平度至规定要求。

2、将吊笼放入底盘正中,注意进料口的方向。

然后取1.5米的立杆两根对角安装。

再取3米长立杆两根对角安装。

在短立柱上各装上两块大连接板,在每根长立柱中间按装两块小连接板。

先装平撑,再装平撑的连接板,后装斜支撑,最后安装吊笼导轨,然后拧紧每个连接螺栓,每节安装如此进行。

3、安装到顶时,装上顶立柱,上顶横梁,装上天梁。

拧紧各连接螺栓。

4、本工程井架物料提升机采用钢性附墙连接(见附图)。

超过12米时,从底盘上方6米处开始每隔6米设一道钢性附墙,顶部最大自由高度为6米。

5、安装中严禁扩孔和开孔,各接点的连接螺栓必须紧固,不得漏装或铅丝代替,全部安装好后必须由上到下检查每一个螺栓并确定拧紧,同时在丝牙上涂以油脂以防锈蚀。

6、安装卷扬机,卷扬机离井架的距离应大于15米。

卷扬机底座
采用钢丝绳索与地锚连接,卷扬机绳筒中间应对准地滑的绳槽。

7、穿绕吊笼钢丝绳,钢丝绳的绳卡固定在天梁的缆桩上,钢丝绳卡数量不得少于3只,钢丝卡的大小应与钢丝绳直径匹配,且钢丝绳卡间距不得小于钢丝绳直径的6倍。

8、卷扬机钢丝绳选用规格为φ13(6×37+TL)
9、安装好防坠器。

安装上下限位装置。

上限位位置(离顶端3米),安装超重限制装置。

10、架设过程中,设置临时缆风绳时,应将架体两立柱间保持横向连接,不得分别牵拉立柱的单肢。

11、按附图接通电源,检查绝缘及接地是否符合标准规定,待一切符合要求后,启动卷扬机提升吊笼至2——3米时即停,检查制动是否良好。

检查防坠安全器是否灵活自如,如有卡滞,调节其上部调节螺丝直至正常,再启动卷扬机在全高程范围内上下两至三次,调试上限位、下限位。

调整吊笼轨道,是导轮与转道间隙适中,没有卡滞现象,最后调试超载限制装置。

12、电器控制柜应放在干燥无淋雨处。

13、卷扬机必须有可靠接地,且接地电阻值应小于等于4Ω,接地装置的选择应符合GBJ232的规定要求。

14卷扬机应可靠固定,出绳的最大偏角应小于1.5度。

15、安装调试结束办理交接手续,并做记录。

16、井架物料提升机开机安装后,应由安全部门验收,确认合格发给使用证后方可使用。

17、在物料提升机进料口上方搭设防护棚宽2.8米高2.5米,其顶部材料强度应能承受10KPA的均布静荷载。

18、在出料口开口位置,按规定设置防护门、防护栏杆。

19、拆卸架采用基本按安装相反的次序进行,既先装后拆,后装先拆。

20、拆装到哪一组附墙架时就拆那一组,决不可把所有的附墙同时拆除,以防拆架时晃动发生事故。

21、拆除作业一般在白天进行,夜间作业应有良好的照明。

22、因故中断作业时,应采取临时稳固架体的措施。

五、安全注意事项:
1、分工负责、相互协调、服从指挥、安全第一。

2、作业人员必须持证上岗。

3、安装、拆卸人员必须正确带好安全帽,登高人员应穿防滑鞋、系安全带。

4、风力超过4级或雨天,应停止安装、拆卸作业。

5、作业中严禁从高处下抛掷物件。

6、安装拆卸时要划分作业区,周围设置绳绑护栏或竖立警戒标志。

地面设专人指挥、专人监护,禁止非作业人员入内。

7、严禁酒后作业。

8、安装、拆卸时要求精力集中,禁止玩笑和打闹。

南通五建第五项目部
2005年2月28日。
