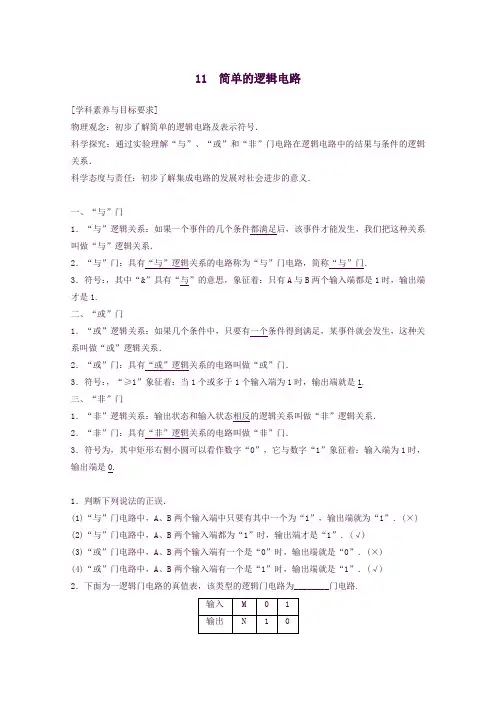

11 简单的逻辑电路[学科素养与目标要求]物理观念：初步了解简单的逻辑电路及表示符号．科学探究：通过实验理解“与”、“或”和“非”门电路在逻辑电路中的结果与条件的逻辑关系．科学态度与责任：初步了解集成电路的发展对社会进步的意义．一、“与”门1．“与”逻辑关系：如果一个事件的几个条件都满足后，该事件才能发生，我们把这种关系叫做“与”逻辑关系．2．“与”门：具有“与”逻辑关系的电路称为“与”门电路，简称“与”门．3．符号：，其中“&”具有“与”的意思，象征着：只有A与B两个输入端都是1时，输出端才是1.二、“或”门1．“或”逻辑关系：如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫做“或”逻辑关系．2．“或”门：具有“或”逻辑关系的电路叫做“或”门．3．符号：，“≥1”象征着：当1个或多于1个输入端为1时，输出端就是1.三、“非”门1．“非”逻辑关系：输出状态和输入状态相反的逻辑关系叫做“非”逻辑关系．2．“非”门：具有“非”逻辑关系的电路叫做“非”门．3．符号为，其中矩形右侧小圆可以看作数字“0”，它与数字“1”象征着：输入端为1时，输出端是0.1．判断下列说法的正误．(1)“与”门电路中，A、B两个输入端中只要有其中一个为“1”，输出端就为“1”．(×)(2)“与”门电路中，A、B两个输入端都为“1”时，输出端才是“1”．(√)(3)“或”门电路中，A、B两个输入端有一个是“0”时，输出端就是“0”．(×)(4)“或”门电路中，A、B两个输入端有一个是“1”时，输出端就是“1”．(√)2．下面为一逻辑门电路的真值表，该类型的逻辑门电路为________门电路.答案“非”一、三种基本门电路1．“与”门电路如图所示，两个开关A、B串联起来控制同一灯泡Y，显然，只有A“与”B同时闭合时，灯泡Y 才会亮．在这个事件中，“A闭合”、“B闭合”是条件，“灯泡Y亮”是结果．那么：(1)事件的两个条件需满足几个，事件才能发生？(2)在下表中填写对应条件下事件的结果(灯泡Y是亮还是熄).答案(1)两个条件都满足(2)熄熄熄亮(1)“与”门是指一个事件的几个条件都满足时，事件才能发生，即“与”门的输入端都是“1”时，输出端才是“1”．(2)“与”门电路的真值表：2．“或”门电路如图所示，两个开关A、B并联，控制同一灯泡Y，在这个电路中，“A闭合”或“B闭合”时，灯泡Y亮．(1)条件A、条件B满足几个时，事件就能发生？(2)在下表中填写对应条件下事件的结果(灯泡Y是亮还是熄).答案(1)至少满足两个条件中的一个(2)熄亮亮亮(1)“或”门是指一个事件的几个条件只要有一个满足，该事件就会发生．当输入端只要有一个或一个以上为“1”时，输出端就是“1”．(2)“或”门电路的真值表3.“非”门电路如图所示，当开关A接通时，灯泡Y被短路而不亮；当开关A断开时，灯泡Y是通路而被点亮．(1)条件A和事件Y之间的关系如何？(2)在下表中填写对应条件下事件的结果(灯泡Y是亮还是熄).答案(1)条件A满足，事件Y不发生，二者总是相反关系(2)亮熄(1)“非”门是指输出和输入总是相反，即输入端为“1”时，输出端为“0”；输入端为“0”时，输出端为“1”．(2)“非”门电路的真值表例1 如图1所示，试判断这是一个什么逻辑门电路．A、B、C闭合时记“1”，断开时记“0”；P灯亮记“1”，不亮记“0”．试完成如下真值表．图1答案“或”门如下表所示例2 监控系统控制电路如图2所示，开关S闭合时，系统白天和晚上都工作，开关S断开时，系统仅晚上工作．在电路中虚框处分别接入光敏电阻(受光照时阻值减小)和定值电阻，则电路中( )图2A．C是“与”门，A是光敏电阻B．C是“与”门，B是光敏电阻C．C是“或”门，A是光敏电阻D．C是“或”门，B是光敏电阻答案 D解析开关S闭合后，C门的一个输入端是1，系统不管白天和晚上都工作，说明与另一端的逻辑值无关，这说明C门是“或”门．开关S断开时，C门的一个输入端是0，要让系统工作，另一个输入端必须是1，也就是高电压，所以B是光敏电阻，D正确．[学科素养] 提出判断这是一个什么逻辑门电路这样一个问题，在解答问题的过程中，锻炼了学生基于证据得出结论并做出解释，以及对实验探究过程和结果进行交流、评估、反思的能力，这体现了“实验探究”的学科素养．针对训练 1 如图3所示为三个基本逻辑电路的符号，A输入端全为“1”，B输入端全为“0”．以下判断正确的是( )图3A．甲为“非”逻辑电路符号，输出为“1”B．乙为“或”逻辑电路符号，输出为“1”C．乙为“与”逻辑电路符号，输出为“0”D．丙为“与”逻辑电路符号，输出为“1”答案 B解析根据门电路的符号特点可知，甲为“非”逻辑电路符号，A输入端为“1”时，输出为“0”，A错；乙为“或”逻辑电路符号，A输入端为“1”，B输入端为“0”时，输出为“1”，B对，C错；丙为“与”逻辑电路符号，A输入端为“1”，B输入端为“0”时，输出为“0”，D错．二、复合门电路1．“与非”门一个“与”门电路和一个“非”门电路组合在一起，组成一个复合门电路，称为“与非”门，如图4所示．图4其真值表为2.“或非”门一个“或”门电路和一个“非”门电路组合在一起，组成一个“或非”门，如图5所示．图5其真值表为例3 在如图6所示的逻辑电路中，当A端输入电信号“1”、B端输入电信号“0”时，则在C和D端输出的电信号分别为( )图6A．1和0 B．0和1 C．1和1 D．0和0答案 C解析B端电信号经过一个“非”门，变为“1”，从D端输出，故D端输出为“1”；B端的输出信号又作为输入信号与A端输入信号一起经过上面的“与”门，两者都是“1”，故C端输出为“1”．故选C.针对训练2 在如图7所示的复合门电路中，A、B、C为门电路的输入端，现欲使Y输出“0”，如果C输入端为“0”，则A、B两端分别输入( )图7A．0 0 B．0 1C．1 0 D．1 1答案 A解析当C端输入“0”，“非”门输出“1”，输出端Y输出“0”时，可知“或”门的输出端必须为“0”，则A、B端的输入分别为0,0，A正确．1．(逻辑电路)隧道里有一个警报器，在隧道的两端各有一个开关，在出现危险时要求不论接通哪一个开关都能使警报器报警，那么应设计的电路为( )A．“与”门电路B．“或”门电路C．“非”门电路D．上述答案都有可能答案 B解析要求不论接通哪一个开关都能使警报器报警，这体现了“或”逻辑关系，故只有B项正确．2．(逻辑电路)如图8所示为某一门电路符号及输入端A、B的电势随时间变化关系的图象，则下列选项中能正确反映该门电路输出端电势随时间变化关系的图象是( )图8答案 A解析题图为“与”门电路，所以A、B输入端都是高电势时，输出端才为高电势，故A正确．3．(逻辑电路)下列由基本门电路组成的电路中，能使蜂鸣器发出声音的是( )答案 B4．(复合门电路)在集成电路中，经常用若干基本门电路组成复合门电路，如图9所示为两个基本门电路组合的逻辑电路，根据真值表，判断虚线框内门电路类型及真值表内x的值( )图9A.“与门”，1 B．“与门”，0C．“或门”，1 D．“或门”，0答案 D5．(复合门电路)下表是某逻辑电路的真值表，该电路是( )答案 D解析根据该逻辑电路的真值表可以判断，该门电路是一个“与”门电路和一个“非”门电路的组合，选项D正确．6．(门电路的应用)如图10为监控汽车安全带使用情况的报警电路，S为汽车启动开关，汽车启动时S闭合．驾驶员未系安全带时开关S′闭合，系好安全带时S′断开．要求当驾驶员启动汽车但未系安全带时蜂鸣器报警．则在图中虚线框内应接入的元件是( )图10A．“非”门B．“或”门C．“与”门D．“与非”门答案 C解析只有当驾驶员启动汽车且未系安全带时蜂鸣器才报警，体现了一种“与”的逻辑关系，故选C.。
高中物理 第二章 恒定电流 2.11 简单的逻辑电路学案(无答案)新人教版选修3-1(2021年整
河北省石家庄市高中物理第二章恒定电流2.11 简单的逻辑电路学案（无答案）新人教版选修3-1编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（河北省石家庄市高中物理第二章恒定电流2.11 简单的逻辑电路学案（无答案）新人教版选修3-1）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为河北省石家庄市高中物理第二章恒定电流2.11 简单的逻辑电路学案（无答案）新人教版选修3-1的全部内容。
第二章第十一节简单的逻辑电路[学习目标]1。
初步了解简单的逻辑电路及表示符号.2.通过实验理解“与”“或"和“非”门电路在逻辑电路中的结果与条件的逻辑关系，会用真值表表示一些简单的逻辑关系.3.初步了解集成电路的作用及发展情况．任务一：阅读并讨论，完成对“与"门的研究。
一、“与”门[问题设计]如图1所示,两个开关A、B串联起来控制同一灯泡Y，显然，只有A“与”B同时闭合时，灯泡Y才会亮．在这个事件中，“A、B同时闭合”是条件,“灯泡Y亮”是结果．那么:图1(1）事件的两个条件需满足几个,事件才能发生?(2）在下表中填写对应条件下事件的结果(灯泡Y是亮还是熄）.条件结果开关A开关B灯泡Y断断断通通断通通（3)如果把开关的“通"记为1，“断"记为0,把灯“亮"记为“1”，“熄”记为0，把上面表格用1、0表示．答案(1)两个条件都满足(2)熄熄熄亮(3）输入输出A B Y000010100111[要点提炼］1．“与”逻辑关系：如果一个事件的几个条件都满足后，该事件才能发生，我们把这种关系叫做“与”逻辑关系．2．“与”门：具有“与”逻辑关系的电路称为“与"门电路，简称“与”门．3．符号：，其中“&”有“与"的意思，象征着：只有A与B两个输入端都是1时，输出端才是1。
高中物理第二章恒定电流2.11简单的逻辑电路课件新人教版选修3
【解析】选D。根据电路的特点知此电路应该是“或” 门电路，故选D。
2.楼道中的灯要求只能在晚上有人走动(发出声音)时
才能亮，其逻辑电路是( )
A.“与”门电路
B.“或”门电路
C.“非”门电路
D.都不可能
【解析】选A。据“与”门电路真值表可知，A正确，B、 C、D不正确，故选A。
3.走廊里有一盏电灯，在走廊两端各有一个开关，我
3.“非”门的特点：当输入为“0”时，输出为“1”； 当输入为“1”时，输出为“0”。可以简单地记为 “入一出零，入零出一”。 4.分析逻辑关系的基本思路： (1)明确什么是条件，什么是结果。 (2)看条件与结果的内在联系，即符合哪种门电路。 (3)根据门电路的特点写出真值表或逻辑表达式。
【典例示范】 如图是输入端A、B的电势随时间的变化曲线，从中可 看出其电势随时间的变化关系。
情形3：如图丙所示，当开关A接通时，灯泡Y被短路而 不亮；当开关A断开时，灯泡Y是通路而被点亮。 试结合上述三种情形，讨论下列问题： (1)图甲中，事件的两个条件需满足几个，事件才能发 生？这体现了怎样的逻辑关系？
提示：两个条件同时满足时，事件才能发生，体现了 “与”的逻辑关系。
(2)图乙中，如果把开关的“通”记为1，“断”记为0，
【典例示范】
(2018·台州高二检测)下表是某逻辑电路的真值表，
该电路是( )
输入
0
0
0
1
1
0
1
1
输出 1 1 1 0
【解析】选D。“与”门电路的逻辑功能是两个输入端 只要有一端是“0”，输出端就是“0”，真值表是：
A
B
Y
0
0
0
0
1
高中物理第二章恒定电流2.11简单的逻辑电路课件新人教版选修31
第七页，共18页。
读一读·思一思
辨一辨·议一议
2.探究讨论。 (1)小明的妈妈对小明说,如果期末考试语文和数学的成绩都在95分以上则 给予100元的奖励;如果一科或两科没超过95分,则不奖励;它体现了什么逻辑 关系? 答案:两科均在95分以上,给予奖励;只要有一科没超过95分不奖励,体现了 “与”逻辑关系。 (2)某同学可以从前门进教室(jiàoshì),也可以经后门进教室(jiàoshì),这体现 了一种什么逻辑关系? 答案:该同学走前门或后门,都可以实现进入教室(jiàoshì)这一结果,这体现 了“或”逻辑关系。
(3)“非”逻辑关系。
第九页，共18页。
探究
探究
(tànjiū)一 (tànjiū)二
当堂检测
问题(wèntí)导引 名师精讲
典例剖析
简单的逻辑电路 (1)“与”逻辑关系:当事件所需条件都满足时,事件才会发生。 (2)“或”逻辑关系:只要有一个条件得到满足,事件就会发生。 (3)“非”逻辑关系:输出状态和输入状态相反的逻辑关系。
探究 (tànjiū)
二
当堂检测
问题(wèntí)导引名师精讲
典例剖析
解析:由题图可知,开关A、B、C必须都合上灯才亮,所以这是一个“与”
门电路,其真值表如下:
输
入
输
出
ABCP 0000 0010 0100 0110 1000 1010 1100 1111
答案:见解析
第十二页，共18页。
探究(tànjiū) 一
第十六页，共18页。
探究 (tànjiū)一
探究(tànjiū) 二
当堂 (dānɡ tánɡ)检测
12
1.(三种门电路逻辑关系理解)在车门报警电路中,两个按钮开关分别
高中物理 第二章 恒定电流 第11节 简单的逻辑电路课件 新人教版选修3-1
1 _
1
1 _
3.“非”门 (1)逻辑关系：输出状态和输入状态相反 ____． (2) 符号： ，其中矩形右侧的小圆表示数字
0． 1 时，输出端是__ “0”，它与数字“1”象征着：输入端为__
(3)真值表 输入 输出 A 0 1 (4)集成电路 ①构成：将组成电路的各种元件 (如电阻、电容、晶体管等 ) 和连线集成在同一基片上． Y 1
1． 如图所示为三个基本逻辑电路的符号， A 输入端全为“1”， B 输入端全为“0”．以下判断正确的是( B )
A．甲为“非”逻辑电路符号，输出为“1” B．乙为“或”逻辑电路符号，输出为“1” C．乙为“与”逻辑电路符号，输出为“0” D．丙为“与”逻辑电路符号，输出为“1”
解析：根据门电路的符号特点可知，甲为“非”逻辑电路符 号，A 输入端为“1”时，输出为“0”，A 错；乙为“或”逻辑 电路符号，A 输入端为“1”，B 输入端为“0”时，输出为“1”， B 对，C 错；丙为“与”逻辑电路符号，A 输入端为“1”，B 输入端为“0”时，输出为“0”，D 错．
复合门电路的理解和应用
1． “与非”门：一个“与”门电路和一个“非”门电路组合 在一起，组成一个复合门电路，称为“与非”门，如图所示．
其真值表为： 输入 A1 B1 0 0 1 1 0 1 0 1 输出 输入 输出 Y1 0 0 0 1 A2 0 0 0 1 Y2 1 1 1 0
2.“或非”门：一个“或”门电路和一个“非”门电路组合 在一起，组成一个“或非”门，如图所示．
同时满足时事件才能发 (1) 逻辑关系：一个事件的几个条件 ________
生． (2)符号：____________，其中“&”具有“与 __”的意思，象征
高中物理第二章恒定电流11简单的逻辑电路练习新人教版选修3-1(2021年整理)
2018-2019学年高中物理第二章恒定电流11 简单的逻辑电路练习新人教版选修3-1编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018-2019学年高中物理第二章恒定电流11 简单的逻辑电路练习新人教版选修3-1）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018-2019学年高中物理第二章恒定电流11 简单的逻辑电路练习新人教版选修3-1的全部内容。
11简单的逻辑电路知识点一逻辑电路的符号及真值表1.(多选)在基本逻辑电路中，当所有输入均为0时,输出不是1的逻辑电路是（)A。
“与”门电路B.“或”门电路C.“非”门电路D.以上三项都不可能2.关于图L2—11-1中门电路的符号，下列说法中正确的是()图L2—11-1A.甲为“非”门、乙为“与"门、丙为“或”门B.甲为“与”门、乙为“或”门、丙为“非"门C.甲为“非”门、乙为“或"门、丙为“与”门D.甲为“或”门、乙为“与”门、丙为“非”门3.下表是某逻辑电路的真值表,该电路是()输入输出001011101110图L2-11—24.如图L2—11—3所示,甲、乙两图所表示的逻辑关系分别对应图丙和丁中的、.图L2-11-3知识点二逻辑电路的应用5。
为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧,公交车就不能启动.如果规定：车门关紧时为“1”,未关紧时为“0”；当输出信号为“1"时，公交车可以正常启动行驶,当输出信号为“0”时，公交车不能启动.能正确表示该控制装置工作原理的逻辑门是（）A。
“与"门 B.“或"门C。
高中物理第2章恒定电流11简单的逻辑电路达标新人教版选修3-1(new)
第二章11 简单的逻辑电路1．（2016·湖南长沙高二校级期末）逻辑电路的信号有两种状态：一是高电位状态，用“1”表示;二是低电位状态，用“0"表示。
关于这里的“1"和“0”，下列说法中正确的是错误!（ D ) A．“1”表示电压为1V,“0"表示电压为0VB．“1”表示电压为大于或等于1V，“0”表示电压一定为0VC．“1”和“0"是逻辑关系的两种可能的取值,不表示具体的数字D．“1"表示该点与电源正极相连，“0”表示该点与电源负极相连解析：“1”表示该点与电源正极相连,“0”表示该点与电源负极相连。
2．(2016·兰州铁一中高二检测)如图所示，由基本门电路组成的四个电路，其中能使小灯泡发光的是错误!（ D )解析:要使小灯泡发光，就得使它两端的电压为高电压。
A图为“非"门,“1"经它输出0；B图是“与”门，“1”与“0"经它输出“0”;C图为“或”门，“0”与“0"经它输出“0”;D图中,“1”与“0"经它输出“1",小灯泡两端得到高电压，小灯泡发光，D正确。
3．（2016·上海市浦东新区高二上学期期末）如图所示为门电路的输入端A、B的输入波形图，请画出该门电路的输出端Z的输出信号的波形图.错误!答案：见解析图解析：首先知道所接门电路为“与”门，当两个输入端都为高电势时，输出才为高电势，其真值表为:0,0,0;0，1,0；1,0，0；1,1,1。
