断裂构造野外观测与研究
太行山北段中新生代断层岩 碳酸盐岩区碎裂岩系列断层岩典型显微构造特征
碎裂流动带
脆性断层构造岩类型及其特征
概念： 断层岩或碎裂岩：在断层发育过程中因
破裂、摩擦、碾磨、流动和新矿物化等作 用而形成的具有特殊的结构、构造特征的 新生岩石。 目前没有统一的分类方案，目前的分类主要 为结构分类和成因分类方案
拉伸变形.
(1+e1)=x
(1+e2)=y (1+e3)=z
Flinn图解
断层泥
人们在摩擦实验中发现断层泥的存在对断层的粘滑 特征有很大的影响，断层泥在断层运动中起着重要 的作用。
断层泥是断层反复运动时两侧岩石破碎形成的，断 层泥中粘土的含量与生成时间有关，时间越长，粘 土含量越多。断层泥的成分主要为粘土矿物，如蒙 脱石、伊利石、高岭石、绿泥石等混合物，以及一 些石英、长石、方解石碎屑等，其组成与断层母岩 有关。此外，炭质成分增加，其颜色发暗。
构造片岩
构造角砾岩
微角砾岩（micro－breccia）
变形强度大，破碎强烈，碎块粒度更细＜１mm，发但 发育密集破 劈理构造
地震岩（玻化岩、假玄武玻璃）
玻化岩(pseudotachylyte)最早由Shand(1916)提出，用于描述南 非Pailis地区一种由冲击作用形成的呈脉状的暗色隐晶质岩石 。这种岩石一般颜色较深，常呈黑色或黑绿色，外貌很像玄 武玻璃，故又称假玄武玻璃，也有人称构造熔岩(何绍勋等， 1996)。玻化岩是岩石在高应变速率(由地震或冲击作用引起) 下，沿断面快速滑动所形成的一种特殊的构造岩。
七、断裂构造带动力学分析
动力学分析 推测主应力方位：
1.利用石英变形纹确定主应力方位
a锐角法
b. c1-c2法
构造断层的野外观测和分析

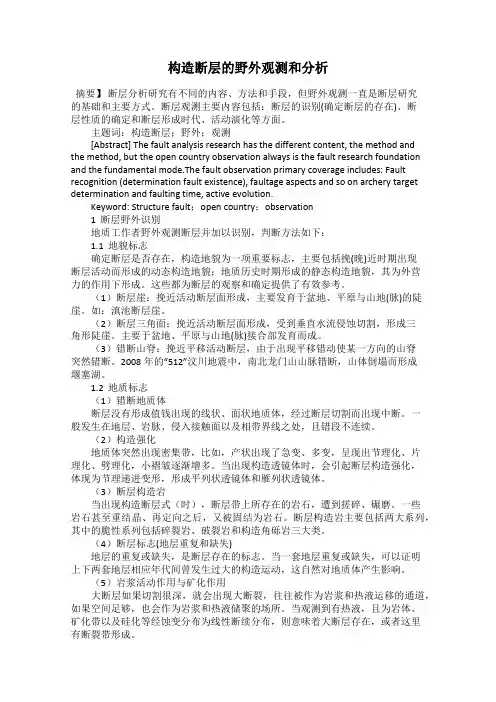

构造断层的野外观测和分析摘要】断层分析研究有不同的内容、方法和手段，但野外观测一直是断层研究的基础和主要方式。
断层观测主要内容包括：断层的识别(确定断层的存在)、断层性质的确定和断层形成时代、活动演化等方面。
主题词：构造断层；野外；观测[Abstract] The fault analysis research has the different content, the method and the method, but the open country observation always is the fault research foundation and the fundamental mode.The fault observation primary coverage includes: Fault recognition (determination fault existence), faultage aspects and so on archery target determination and faulting time, active evolution.Keyword: Structure fault；open country；observation1 断层野外识别地质工作者野外观测断层并加以识别，判断方法如下：1.1 地貌标志确定断层是否存在，构造地貌为一项重要标志，主要包括挽(晚)近时期出现断层活动而形成的动态构造地貌；地质历史时期形成的静态构造地貌，其为外营力的作用下形成。
这些都为断层的观察和确定提供了有效参考。
（1）断层崖：挽近活动断层面形成，主要发育于盆地、平原与山地(脉)的陡崖。
如：滇池断层崖。
（2）断层三角面：挽近活动断层面形成，受到垂直水流侵蚀切割，形成三角形陡崖。
主要于盆地、平原与山地(脉)接合部发育而成。
（3）错断山脊：挽近平移活动断层，由于出现平移错动使某一方向的山脊突然错断。
地质化探野外工作方法
地质化探野外工作方法地质地貌调查是地质化探的基础工作之一、地质地貌不仅是地质构造的外露表现，还是地质过程的结果，通过对地质地貌的调查可以了解地质构造的走向、倾角、岩石的变质程度等。
在地质地貌调查中，可以利用航空遥感图像、卫星遥感图像、地图、正尺影像以及实地观测等多种手段进行研究和识别。
地质构造调查是对地壳中各种构造单元的研究，包括构造单元的形态、岩性、构造样式、构造运动历史等。
地质构造调查的方法主要包括地层剖面观测、构造剖面观测、构造显微镜观测以及构造解译等。
利用这些调查方法，可以对不同的构造带、断层带、褶皱带等地质构造进行分析研究，从而推断地下构造的状况。
地质标样采集是地质化探中的重要环节。
地质标样是从地球内部获取的岩石和土壤样品，用以进行地质分析、地球化学分析和地球物理测试等。
地质标样的采集方法主要包括取样勘察、取样策略、取样技术以及野外标本的处理等。
在野外进行地质标样采集时，需要注意标本的数量、质量和保存等问题。
地质测量与测试是地质化探的重要手段之一、通过地质测量和测试，可以获取地质现象的定量数据，用以研究地质构造、岩性特征、地下水条件、地震活动等。
地质测量与测试的方法主要包括地质测图、地球物理测量、地质测井、地球化学测试等。
这些方法可以通过测量与测试仪器设备，对地质样本进行物理、化学以及地球物理性质测试，从而加深对地质情况的认识。
地球物理勘探方法是地质化探的重要工具之一、它是通过对地球物理现象的观测和解释，来了解和研究地质构造、岩性、地下水等信息。
地球物理勘探方法主要包括地震勘探、重力勘探、磁力勘探和电磁勘探等。
地球物理勘探方法在野外工作中发挥着重要作用，通过测量地球物理现象的参数，可以推断出地质体的性质和构造。
地球化学勘探是地质化探的重要方法之一，通过对地下岩石、土壤和水等进行化学分析，可以获取地球化学信息，并用以研究地质构造、矿产找矿、地下水、环境地质等。
地球化学勘探方法主要包括岩石样品采集、水样采集、土壤样品采集以及化学分析等。
断层的确定与分析
在露头区，野外观测是断层研究的基础和主要方式。
断层研究的主要内容有：断层的识别、产状的确定、断层两盘相对运动的确定以及断层形成时代和活动演化进程的确定，进而探讨断层的组合、形成机制及其产出的地质背景和物理环境。
断层的确定与分析断层活动总会在产出地段的有关地层、构造、岩石或地貌等方面反映出来，即形成了所谓的断层标志，这些标志是识别断层的主要依据。
（一）断层是识别1.地貌标志（1）断层崖由于断层两盘的相对滑动，常常促使断层的上升盘形成陡崖，这种陡崖通常称为断层崖。
如王乔洞断层西盘栖霞组灰岩形成约10米高的断层崖。
（2）断层三角面断层崖受到与崖面垂直方向的水流侵蚀切割，乃形成沿断层走向分布的一系列三角形陡崖，即断层三角面。
（3）错断的山脊错断的山脊也往往是断层两盘相对平移等运动的结果。
（4）横切山岭走向的平原与山岭的接触带往往是一条较大断裂。
（5）串珠状湖泊洼地这种洼地往往是大断层存在的标志。
（6）泉水的带状分布断水呈带状分布往往也是断层存在的标志。
如沿猫耳洞断层分布的一系列下降泉（落水洞）（7）水系特点断层的存在常常影响水系的发育，引起河流的急剧转向，甚至错短河谷。
2.构造标志（1）构造线不连续任何线状或面状地质体，如地层、矿层、岩脉、侵入体与围岩的接触面、片理或相带等均顺其产状延伸。
如果这些线状或面状地质体在平面上或剖面上突然中断、错开，不再连续，说明有断层存在。
图7是断层造成的构造线不连续现象的图示。
走向断层F1、倾向数层F2和斜向断层F3分别切断地层或早期断层，或在平面上或在剖面上，或者既在平面上又在剖面上，两者均显示出构造线的中断。
为了确定断层的存在的测定错开的距离在野外应尽可能查明错断的对应部分。
图7 断层引起的构造不连续现象F1走向断层；F2倾向断层；F3斜向断层（2）构造强化现象断层活动引起的构造强化，包括有岩层产状的急变、多变和变陡；节理化、劈理化甚至片理化窄带的突然出现；小褶皱剧增以及挤压破碎和各种擦痕等现象。
断层地质结构的模拟与研究
断层地质结构的模拟与研究断层是地质学中一个非常重要的概念，它是地壳上发生的一种地表裂缝，是地球表面的一种特殊地貌类型。
断层的形成有很多原因，如地震、板块运动、地下沉降、构造变化等。
不同类型的断层都有其特殊的地质构造和气候条件。
因此，对断层地质结构的模拟和研究对于地球科学和环境科学都是极为重要的。
断层的模拟是一个复杂的过程。
它包括了断层的形成、演化、扩展等多个方面。
在这个过程中，需要考虑文件的复杂性、物理性质、地质环境等多个因素。
目前，已有很多研究工作对此进行了模拟和研究。
首先，从地震的角度来看，断层的模拟和研究有助于了解地震的发生机制和预测方法。
地震是断层的一种表面现象，地震的产生是由地壳断裂引起的。
因此，通过对断层地质结构的模拟和研究，可以更深入地了解地震的发生机制和规律，为地震的预防和救援提供基础。
其次，从能源开发的角度来看，断层的模拟和研究对于油气田勘探和开发也非常重要。
油气田通常存在于构造复杂的地区，例如断层带、构造凸起、洼地等。
因此，对断层的研究和模拟可帮助人们更好地了解油气分布规律，提高勘探和开发效率。
此外，断层的存在对于地球环境和人类活动也有很大的影响。
不同类型的断层都会导致不同的地质灾害，例如滑坡、泥石流、地面塌陷等。
因此，了解断层的性质和结构，对于预测和防范这些地质灾害也非常重要。
总之，断层地质结构的模拟和研究对于地球科学和环境科学都是非常重要的。
通过对断层的研究，可以更深入地了解地质构造、地形地貌和地球演变过程。
未来，随着科技的不断发展，断层地质结构的模拟和研究将会得到更深入的发展和应用。
断层的确定与分析
在露头区，野外观测是断层研究的基础和主要方式。
断层研究的主要内容有：断层的识别、产状的确定、断层两盘相对运动的确定以及断层形成时代和活动演化进程的确定，进而探讨断层的组合、形成机制及其产岀的地质背景和物理环境。
断层的确定与分析断层活动总会在产岀地段的有关地层、构造、岩石或地貌等方面反映岀来，即形成了所谓的断层标志，这些标志是识别断层的主要依据。
(一)断层是识别1•地貌标志(1)断层崖由于断层两盘的相对滑动，常常促使断层的上升盘形成陡崖，这种陡崖通常称为断层崖。
如王乔洞断层西盘栖霞组灰岩形成约10米高的断层崖。
(2)断层三角面断层崖受到与崖面垂直方向的水流侵蚀切割，乃形成沿断层走向分布的一系列三角形陡崖，即断层三角面。
(3)错断的山脊错断的山脊也往往是断层两盘相对平移等运动的结果。
(4)横切山岭走向的平原与山岭的接触带往往是一条较大断裂。
(5)串珠状湖泊洼地这种洼地往往是大断层存在的标志。
(6)泉水的带状分布断水呈带状分布往往也是断层存在的标志。
如沿猫耳洞断层分布的一系列下降泉(落水洞)(7)水系特点断层的存在常常影响水系的发育，引起河流的急剧转向，甚至错短河谷。
2•构造标志(1)构造线不连续任何线状或面状地质体，如地层、矿层、岩脉、侵入体与围岩的接触面、片理或相带等均顺其产状延伸。
如果这些线状或面状地质体在平面上或剖面上突然中断、错开，不再连续，说明有断层存在。
图7是断层造成的构造线不连续现象的图示。
走向断层F1、倾向数层F2和斜向断层F3分别切断地层或早期断层，或在平面上或在剖面上，或者既在平面上又在剖面上，两者均显示岀构造线的中断。
为了确定断层的存在的测定错开的距离在野外应尽可能查明错断的对应部分。
F1走向断层；F2倾向断层；F3斜向断层(2)构造强化现象断层活动引起的构造强化，包括有岩层产状的急变、多变和变陡；节理化、劈理化甚至片理化窄带的突然岀现；小褶皱剧增以及挤压破碎和各种擦痕等现象。
活动断层探察野外地质调查
地震行业标准《活动断层探察野外地质调查》（征求意见稿）编制说明一、任务来源、计划编号等基本情况该项任务是在“活动断层调查与探测系列标准的相关研究项目”课题—“活动断层野外地质调查与实际材料图编制标准”的基础上于2017年重新启动的“活动断层探察标准编制”专题。
其目标是在活动断层填图、探测、地震安全性评价、地震现场考察以及国际上主要断层研究以及2016年提交的《活动断层野外地质调查标准》验收稿的基础上，完善《活动断层探察野外地质调查》，并作为行业标准对外发布。
二、编制标准的背景、目的和意义野外地质调查是活动断层填图、城市活动断层探测、地震安全性评价、地震现场考察等的重要内容。
地质记录是最宝贵的原始资料，是进行综合分析和进一步研究的基础，也是地质工作成果的表现之一。
1989年在国家地震局震害防御司的组织下，由邓起东院士主持制定了《活动断裂地质填图工作大纲》，经过三年的实践，于1992年制定了《活动断裂地质填图（1:50000）工作规范》。
该规范从课题申请、批准和组织，填图工作内容和要求，资料整理和总结、验收等几方面具体、明确地规定了活动断裂地质填图的相关技术要求。
1999年，为规范工程场地地震安全性评价的技术要求和技术方法，由中国地震局胡聿贤院士主持编制了《工程场地地址安全性评价技术规范》，2005年又修订为《工程场地地震安全性评价》。
该标准划分了工程场地地震安全性评价的工作分级，增加了“发震构造”等术语，修订了内容和技术要求，使其与相关标准的协调性更强。
鉴于城市直下型地震的重大危害，我国开展了大城市活动断层探测工作，为保障工作质量，中国地震局先后出台了《中国地震活动断层探测技术系统技术规程》、《城市活动断层探测与地震危险性评价工作大纲》， 2005年颁布了DB/T 15－2005《活动断层探测方法》，2009年修订为DB/T 15－2009《活动断层探测》。
该标准规定了活动断层探测的主要工作内容、工作流程、探测方法、数据管理和产出成果等技术要求。
地质构造的野外观察和描述方法
地质构造的野外观察和描述方法地质构造的野外观察和描述方法1、褶皱构造的观察和描述（1）确定岩层的岩性和时代观察和确定褶曲核部和两翼岩层的岩性和时代。
（2）确定褶皱的产状观察褶皱两翼岩层的倾斜方向、转折端的形态和顶角的大小，并确定褶曲轴面及枢纽的产状。
（3）确定类型推断时代和成因根据褶曲的形态、两翼岩层和枢纽的产状确定出褶皱的类型，进一步分析推断褶皱的形成时代和成因。
2、断层的观察和描述（1）观察、搜集断层存在的标志（证据）如在岩层露头上有断层的迹象，要观察、搜集断层存在的证据，如：断层破碎带、断层角砾岩、断层滑动面、牵引褶曲、断层地形（断层崖、断层三角面）等。
（2）确定断层的产状测量断层两盘岩层的产状、断层面的产状、两盘的断距等，确定断层的产状。
（3）确定断层两盘运动方向根据擦痕、阶步、牵引褶曲、地层的重复和缺失现象确定两盘的运动方向，上盘、下盘；上升盘、下降盘等。
（4）确定断层的类型根据断层两盘的运动方向，断层面的产状要素，断层面产状和岩层产状的关系确定出断层的类型，其是正断层、逆断层；走向断层、倾向断层；直立断层、倾斜断层等。
（5）破碎带的详细描述对断裂破碎带的宽度、断层角砾岩、填充物质等情况要详细家以描述。
（6）素描、照相和采集标本3、节理的观察和描述（1）确定节理类型注意观察节理的长度和密度，根据节理的产状和成因联系确定出节理系。
然后，根据节理和断层和褶皱的伴生关系推断出节理类型。
确定是走向节理、倾向节理或斜向节理；纵节理、横节理或斜节理。
（2）确定节理的类型根据节理的形态和组合关系推断节理的力学类型。
确定是张节理、剪节理。
张节理比较稀疏、延伸不远，节理不能切断岩层中的砾石。
节理面粗糙不平呈犬牙交错状，节理开口呈上宽下窄状。
剪节理常密集成群出现，节理面平滑，延伸较远，节理口紧闭。
剪节理常由两组垂直的节理面呈“X”型组合。
（3）测量节理的产状为了进一步研究节理的发育情况，可以大量进行节理产状要素的测量，并根据测量的数据编制节理玫瑰图。
好东西！断层构造的知识点、野外观测方法、典型图片赏析！
好东西！断层构造的知识点、野外观测方法、典型图片赏析！一断层概念及分类1、概念岩层或岩体在构造运动影响下发生破裂，若破裂面两侧岩体沿破裂面发生了明显的相对位移，这种构造就称为断层。
断层的种类繁多，形态各异，规模大小相差十分悬殊，规模大的断层延伸长度可达几百～一千多公里，而小的断层可在岩石标本上见到。
断层的切割深度也不相同，有的可切穿地壳至上地幔。
断层破坏了岩石的连续完整性，对岩体的稳定性、渗透性、地震活动和区域稳定性都有重大影响，从而影响工程的稳定性，与工程建设有着密切的联系。
2、断层要素•断层面：构成断层的破裂面，也就是断层两侧岩体沿之产生显著滑动位移的面，叫做断层面，产状可用走向、倾向和倾角确定。
断层一般不是单个的面，而是由一系列的破裂面或次级断层所组成的带，即断层带或断裂带。
•断层线：是指断层面与地面的交线，即断层面在地表的出露线，断层线延伸方向即是断层走向，延伸的消失点，称为断层的端点。
•断盘：断层面两侧发生相对位移的岩体，称为断(层)盘。
当断层面倾斜时，位于断层面上方的称为上盘、下方的称为下盘；当断层面近于直立时，则以方位相称，如东盘、西盘等；也可根据两盘相对移动的关系，把相对上升的称为上升盘，把相对下降的称为下降盘。
•断距：断层两盘岩体沿断层面发生相对滑动的距离，称为断距。
断距的大小常常是衡量断层规模的重要标志，断距又分为总断距、水平断距及垂直断距。
3、断层分类•按断层面产状与岩层产状的关系分类a. 走向断层：断层走向与岩层走向一致的断层；b. 倾向断层：断层走向与岩层倾向一致的断层；c. 斜向断层：断层走向与岩层走向斜交的断层。
•按断层面走向与褶皱轴向或区域线之间的关系分类a. 纵断层：断层走向与褶皱轴向或区域构造线方向平行的断层；b. 横断层：断层走向与褶皱轴向或区域构造线方向垂直的断层；c. 斜断层：断层走向与褶皱轴向或区域构造线方向斜交的断层。
•按断层力学性质分类a. 压性断层：由压应力作用形成，其走向垂直于主压应力方向，多呈逆断层形式，断面为舒缓波状，断裂带宽大、常有断层角砾岩。
构造地质野外工作方法-断裂构造野外观测与研究
近代岩石力学研究成果表明，脆性岩石的破坏 是由存在于岩石内部众多的微裂隙所决定，其 最终的宏观断裂是这些微裂隙在应力作用下相 互连接贯通的结果，岩石这种破裂准则称为 Griffith准则：材料的强度取决于内部存在的 微小裂隙，在一组无规则取向的裂隙群中， 最容易破坏方向上的裂隙，其周围任意一点 上最大张应力分量达到克服材料原子间内聚 力所需要的临界值时，开始扩展和发生破裂。
图1 从微观裂隙到宏观断裂构造形成过程
Ⅰ.脆性岩石中的微裂纹;Ⅱ.缝合线状裂缝的形成;Ⅲ.宏观断 的形成;Ⅳ.由一系列断层构成的大断裂
图2 断层对主正应力迹线的影响 A.断裂出现前的主正应力迹线;B.出现一条裂缝后的主正应 力迹线;C.出现两条裂缝后的主正应力迹线;D.由两条裂缝联 合形成的断层形状
断层破碎带、面理化带、断层构造岩、构 造突变带等
断层崖
断层三角面
地形错开、错断山脊
遥感图片在断层识别中应用
沿断层常发育 有断层崖、断 层坎和断层三 角面，有的形 成沟谷或断续 延伸的小型陷 盆地
正断层
逆 断 层
在地表的出露线常呈舒缓波状， 连续性较强；一般不形成陡崖和 三角面，多存在阶梯状崩塌地段。 在航空像片上，有的能看到沿逆 断层发育的构造透镜体，以及由 于强烈挤压作用产生的破碎带或 片理化带
切过北川县城的地震地表破裂带
地震前美丽的北川县城
遭遇地震浩劫后的北川县城
地质体被错开
地质体被错开
岩石标志体的错开
地层的重复和缺失（判断断层性质）
重复 缺失 重复
缺失
重复
缺失
断层破碎带
断层破碎带
面理化带
构造透镜体
断层构造岩、构造突变带等
四、脆性破碎带变形机制和 构造岩类型
