树脂结合剂金刚石工具的影响因素
树脂结合剂金刚石工具性能的研究
树脂结合剂金刚石工具性能的研究树脂结合剂金刚石磨具是金刚石磨具中使用量最大的一类。
和金属结合剂金刚石磨具和陶瓷结合剂金刚石磨具相比,树脂结合剂金刚石磨具有磨具硬化温度低,只需200℃左右,远远低于金属结合剂和陶瓷结合剂金刚石磨具的热压成型温度;生产周期短,生产设备简单,生产能耗少,规模生产可降低成本;形成自锐性,提高磨具锋利性;被加工工件的表面光洁度高,适用于镜面磨削;其缺点是寿命短,耐热性差,易老化。
其中最根本原因是:树脂结合剂胎体对金刚石的把持力小。
为了提升树脂结合剂磨具的寿命,通常采用两种方法进行改进。
一种方法是尝试新型树脂或者对现有树脂进行改性,提高树脂的耐热性;另一种方法是对金刚石进行镀覆,提高树脂对金刚石的把持力。
镀覆金刚石在金属结合剂和陶瓷结合剂的磨具中应用的相应研究较多,但镀覆金刚石在树脂结合剂中的研究却鲜有报道。
本文通过采用对无镀层金刚石、镀覆刚玉金刚石和金属镀层金刚石制备的金刚石树脂结合剂磨具性能进行对比分析,研究镀覆种类对两种树脂结合剂磨具的锋利性、耐用性、力学性能以及对树脂结合剂的结构和致密度的影响,获得如下结论:(1)采用聚酰亚胺树脂(PI)作为结合剂,在金刚石、聚酰亚胺(PI)、氧化铬等组分确定的前提下,实验填料的最佳配比为碳化硅微粉30(vol)%,合金粉4(vol)%,冰晶石4(vol)%,此时,树脂金刚石磨具磨削比最大,达到2.286,具备良好的磨削性能,使用性价比较高。
(2)按照最佳填料配方,采用无镀层金刚石、镀覆金属(钛、铜、镍)镀层金刚石和镀覆刚玉镀层金刚石压制两组平行实验试样进行性能对比分析。
结果表明:在其他组分含量保持不变的前提下,对金刚石进行表面镀覆处理可以明显提高磨具的磨削比,提高磨具的磨削效率,并且可以提高试样的抗弯强度、硬度等力学性能。
三种金属镀层(钛、铜、镍)中,钛镀层的镀覆效果最好,对树脂磨具的磨削性能和力学性能提升明显,无机物刚玉镀层镀覆效果优于金属镀层。

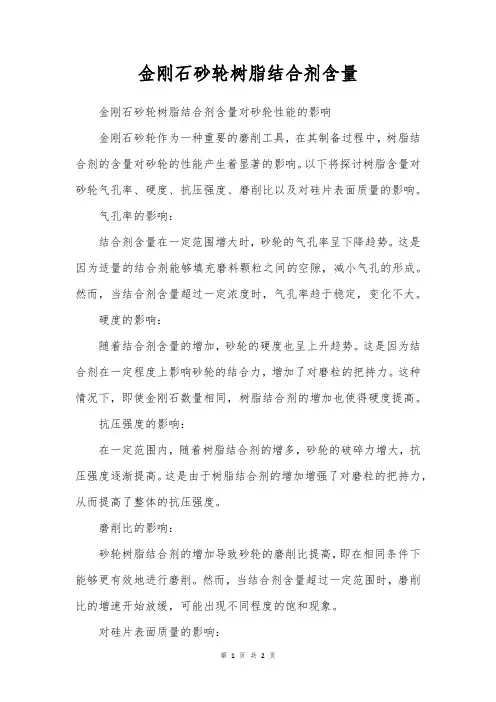

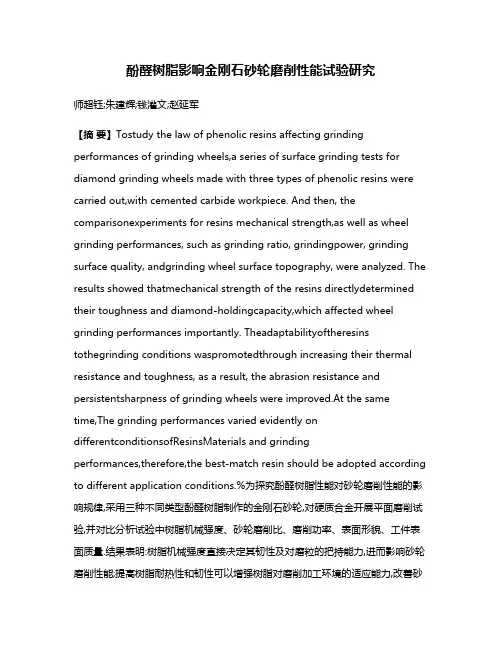

金刚石砂轮树脂结合剂含量
金刚石砂轮树脂结合剂含量金刚石砂轮树脂结合剂含量对砂轮性能的影响金刚石砂轮作为一种重要的磨削工具，在其制备过程中，树脂结合剂的含量对砂轮的性能产生着显著的影响。
以下将探讨树脂含量对砂轮气孔率、硬度、抗压强度、磨削比以及对硅片表面质量的影响。
气孔率的影响：结合剂含量在一定范围增大时，砂轮的气孔率呈下降趋势。
这是因为适量的结合剂能够填充磨料颗粒之间的空隙，减小气孔的形成。
然而，当结合剂含量超过一定浓度时，气孔率趋于稳定，变化不大。
硬度的影响：随着结合剂含量的增加，砂轮的硬度也呈上升趋势。
这是因为结合剂在一定程度上影响砂轮的结合力，增加了对磨粒的把持力。
这种情况下，即使金刚石数量相同，树脂结合剂的增加也使得硬度提高。
抗压强度的影响：在一定范围内，随着树脂结合剂的增多，砂轮的破碎力增大，抗压强度逐渐提高。
这是由于树脂结合剂的增加增强了对磨粒的把持力，从而提高了整体的抗压强度。
磨削比的影响：砂轮树脂结合剂的增加导致砂轮的磨削比提高，即在相同条件下能够更有效地进行磨削。
然而，当结合剂含量超过一定范围时，磨削比的增速开始放缓，可能出现不同程度的饱和现象。
对硅片表面质量的影响：树脂结合剂的含量对硅片表面质量同样产生重要影响。
适量的结合剂有助于提高砂轮的磨削效率，从而改善硅片的表面质量。
然而，过量的结合剂可能导致砂轮性能的饱和，对硅片表面质量的提升效果不再显著。
总体而言，树脂结合剂在金刚石砂轮中的含量调节对砂轮性能具有重要意义。
合理的结合剂含量可以优化砂轮的气孔率、硬度、抗压强度等性能，提高磨削效率，为工业生产和加工提供更加可靠的磨削工具。
在实际应用中，需要根据具体的工艺和要求精确调控结合剂含量，以达到最佳的砂轮性能。

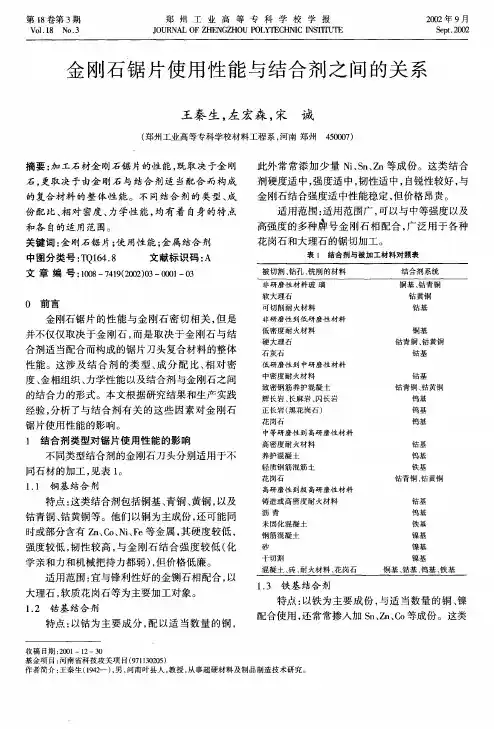

金刚石锯片使用性能与结合剂之间的关系[1]
![金刚石锯片使用性能与结合剂之间的关系[1]](https://img.taocdn.com/s3/m/e4edba86ec3a87c24028c4e1.png)
锯片的使用要求。锯片要求既要耐用， 又要锋利; 结合剂既要求有足够高的硬度和强度， 又要求有 足够的脆性， 以便在锯切过程中适时磨损， 保持金 刚石有足够的出刃高度， 从而保持锯片自锐性。 因此， 对锯片的结合剂而言， 其力学性能指标与普 通的金属材料有所不同， 并非强度和硬度越高越 好， 而是要适当; 韧性更不允许太高， 而是要有一
