光控灯电路的设计
简单的led光控电路
简单的led光控电路
以下是一个简单的LED光控电路：
材料：
光敏电阻、LED、电阻、电池/电源
步骤：
1. 将电池或电源连接到电路中，为整个电路提供电力。
2. 在电池或电源的正极和LED灯之间连接一个电阻。
3. 在电阻的一侧连接光敏电阻，另一侧接地。
4. 将LED灯的一侧与光敏电阻连接，另一侧接地。
工作原理：当环境光线充足时，光敏电阻的阻值会降低，这会导致电路中的电流增加。
由于LED灯和电阻串联在电路中，因此电流通过电阻和LED灯时会受到限制。
由于电流增加，LED灯的亮度也会增加。
当环境光线不足时，光敏电阻的阻值会增加，导致电流减小，LED灯的亮度也随之降低。
注意事项：在连接电路时，请确保电源的正负极正确连接，否则会导致LED 灯不亮。
另外，请注意安全用电，避免在潮湿的环境中使用电路。
光控灯电路设计范文
光控灯电路设计范文一、电路原理该光控灯电路设计基于光敏电阻，利用光敏电阻的电阻值与光线强度之间的关系来实现灯光的自动调节。
光敏电阻是一种能根据光线强弱而改变其电阻值的元件。
当光线较强时，光敏电阻的电阻值变小，其两端的电压也会相应下降；当光线较弱时，光敏电阻的电阻值变大，电压上升。
基于这个原理，可以通过检测光敏电阻两端的电压来判断光线的强度，并根据需求来调整灯光的亮度。
二、电路设计1.光敏电阻的选择在设计光控灯电路之前，首先需要选择合适的光敏电阻。
一般情况下，可以选择光敏电阻的电阻值在几十KΩ到几百KΩ之间。
此外，还需要根据光敏电阻对光线的灵敏度进行合理的选择，以满足不同的光控需求。
2.光敏电阻与电路连接在电路设计中，将光敏电阻与一个定电阻组成电压分压电路，通过测量分压电路的输出电压来判断光线的强度。
3.灯光调节电路设计基于测量到的光线强度信息，设计一个能够根据输入信号调整灯光亮度的电路。
可以采用微控制器或其他控制器来实现灯光的调节功能。
三、电路实现1.硬件实现将光敏电阻与定电阻连接成电压分压电路，输入电压接到分压电路的输出端，通过ADC转换将电压值数字化，转换后的数字量可以用来判断光线的强度。
然后，通过控制电源模块的输出电压来调节灯光的亮度。
控制电源模块可以使用PWM调光，也可以使用可变电阻来实现灯光的调节。
2.软件实现在软件方面，可以使用C语言、Python等编程语言来实现灯光的调节算法。
通过读取光线强度的数字量，根据预先设定的调节规则，控制电源模块输出的电压来实现灯光的调节。
四、电路优化为了提高光控灯电路的稳定性和精度，可以对电路进行进一步优化。
例如，在光敏电阻的输入端添加滤波电路，以减少外界干扰；采用高精度的ADC转换器，提高光敏电阻电压的测量精度。
此外，还可以根据具体的应用需求，在电路设计中加入其他功能模块。
例如，增加可调节亮度的范围，增加时间控制功能等。
综上所述，光控灯电路设计是一项基于光敏电阻的智能化灯光控制系统，能够根据光线强度自动调节灯光亮度。
光控灯原理图
光控灯原理图光控灯是一种能够根据环境光线自动调节亮度的照明设备，它能够在夜晚提供足够的照明，并在白天节约能源。
光控灯的原理图如下：1. 光敏电阻，光敏电阻是光控灯的核心部件之一，它能够根据环境光线的强弱改变电阻值。
当光线较弱时，光敏电阻的电阻值较大，电路中的电流较小；当光线较强时，光敏电阻的电阻值较小，电路中的电流较大。
通过这种方式，光敏电阻能够感知环境光线的强弱，从而控制灯的亮度。
2. 比较器，比较器是用来比较两个电压信号的大小，并输出相应的电平信号。
在光控灯中，比较器能够比较光敏电阻感知到的环境光线信号和设定的阈值信号，当环境光线信号低于阈值时，比较器输出高电平信号，使灯具达到最大亮度；当环境光线信号高于阈值时，比较器输出低电平信号，使灯具达到最小亮度。
3. 调光电路，调光电路能够根据比较器输出的电平信号，调节灯具的亮度。
当比较器输出高电平信号时，调光电路使灯具达到最大亮度；当比较器输出低电平信号时，调光电路使灯具达到最小亮度。
4. 电源部分，电源部分为光控灯提供工作电压，同时还包括保护电路，以确保光控灯在异常情况下能够正常工作。
光控灯原理图中的各个部分相互配合，实现了光线感知和自动调节亮度的功能。
当环境光线较暗时，光控灯能够自动调节亮度，提供足够的照明；当环境光线较亮时，光控灯能够节约能源，减少光污染。
光控灯的原理图简单清晰，通过光敏电阻、比较器、调光电路和电源部分的配合，实现了智能照明的功能。
光控灯在城市道路、公共场所和居民区等场所得到广泛应用，为人们的生活和工作提供了便利，同时也为节能减排做出了贡献。
总的来说，光控灯原理图的设计和实现，为智能照明领域的发展提供了重要的技术支持，也为环保节能事业做出了积极的贡献。
希望未来能够有更多的科研人员投入到智能照明技术的研究和开发中，为建设智慧城市和美丽家园贡献力量。
光控路灯自动控制器电路图
光控路灯自动控制器电路图：路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。
适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。
工作原理如图所示。
接通220v交流电源，电容C4两端将获得十12v直流电压。
天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。
继电器KMl未通电，KMl的触点2—3闭合。
交流继电器KM2路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。
适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。
工作原理如图所示。
接通220v交流电源，电容C4两端将获得十12v直流电压。
天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。
继电器KMl未通电，KMl的触点2—3闭合。
交流继电器KM2通电工作．KM2的触点l—2、4—5闭合，发光二极管vD3显示$情号指示，照明灯H自动燃亮。
天亮时，RG呈低阻，VT1获基极电流而导通，其射松输出高电位使vT2饱和导通。
kMl动作，KMl的触点2—3断开，KM2断电而释放，KM2的触点2-3闭合，4-5断开，vD3将显示绿色信号指示，路灯H自动熄灭。
其中，电阻R1，电容c1起延时作用，以防止夜间闪电干扰而导致电路误下作。
R2为限流电阻。
电阻R3、电位器RP为vTl的偏置电阻，调节P可改变vTl、vT2的导通电压。
二极管vDl为保护二极管。
电容c2用于消除继电器KMl的吸合及释放可能产生的抖动现象。
电阻R5、电容c3为消火花电路。
二极管vD2、电容c4为半波电流。

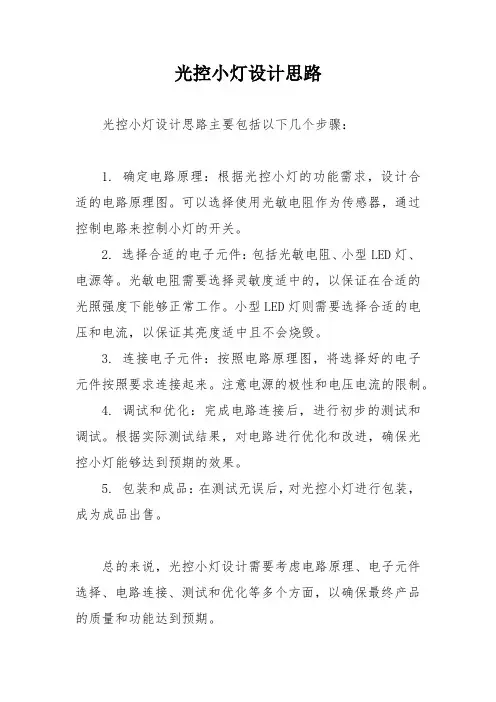

光控小灯设计思路
光控小灯设计思路
光控小灯设计思路主要包括以下几个步骤：
1. 确定电路原理：根据光控小灯的功能需求，设计合适的电路原理图。
可以选择使用光敏电阻作为传感器，通过控制电路来控制小灯的开关。
2. 选择合适的电子元件：包括光敏电阻、小型LED灯、电源等。
光敏电阻需要选择灵敏度适中的，以保证在合适的光照强度下能够正常工作。
小型LED灯则需要选择合适的电压和电流，以保证其亮度适中且不会烧毁。
3. 连接电子元件：按照电路原理图，将选择好的电子元件按照要求连接起来。
注意电源的极性和电压电流的限制。
4. 调试和优化：完成电路连接后，进行初步的测试和调试。
根据实际测试结果，对电路进行优化和改进，确保光控小灯能够达到预期的效果。
5. 包装和成品：在测试无误后，对光控小灯进行包装，成为成品出售。
总的来说，光控小灯设计需要考虑电路原理、电子元件选择、电路连接、测试和优化等多个方面，以确保最终产品的质量和功能达到预期。

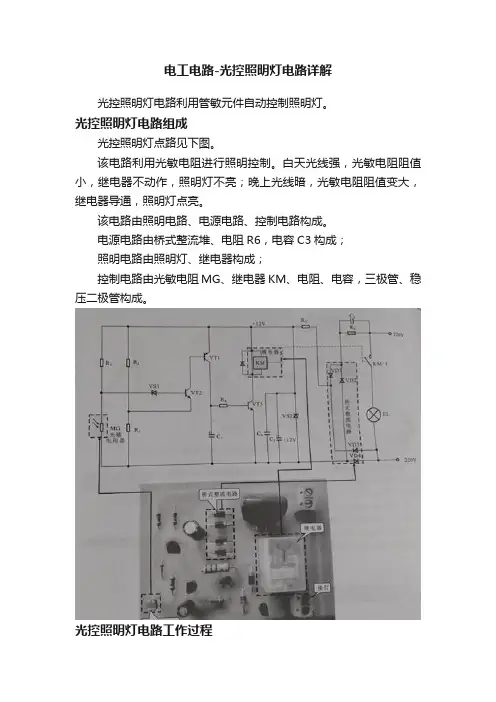

电工电路-光控照明灯电路详解
电工电路-光控照明灯电路详解
光控照明灯电路利用管敏元件自动控制照明灯。
光控照明灯电路组成
光控照明灯点路见下图。
该电路利用光敏电阻进行照明控制。
白天光线强，光敏电阻阻值小，继电器不动作，照明灯不亮；晚上光线暗，光敏电阻阻值变大，继电器导通，照明灯点亮。
该电路由照明电路、电源电路、控制电路构成。
电源电路由桥式整流堆、电阻R6，电容C3构成；
照明电路由照明灯、继电器构成；
控制电路由光敏电阻MG、继电器KM、电阻、电容，三极管、稳压二极管构成。
光控照明灯电路工作过程
白天工作过程
1）220V交流电引入电路后，经过电阻R6，电容C3降压，桥式整流后，经电阻R7，稳压二极管VS2稳压后，形成+12V直流电，为控制电路供电。
2）光敏电阻MG在白天阻值小，三极管VT1，VT2，VT3都处于截止状态，继电器KM不动作，常开触点KM-1断开，照明灯供电断路，灯不亮。
夜晚工作过程
1）夜晚光敏电阻MG阻值变大
2）因MG阻值变大，VT2基极电压上升，电压升高到足以使VT2导通，为VT1基极提供导通电流，从而使VT1和VT3导通3）随着VT1和VT3导通，继电器KM动作，常开触点KM-1接通，照明电路通路，照明灯EL点亮。
光控灯电路设计
《电子线路CAD》课程论文题目：光控灯电路的设计1.电路的功能和性能指标发声启控在开关附近用手其他方式（或吹口哨、喊叫等）而发出一定声响，就能立即开启灯光及用电器，得心应手。
延时自关开关一旦受控开启便会延时数十秒后将自动关断，减少不必要的电能浪费，实用方便。
延时用电器使用寿命声控开关可控制回路采用电子元件，无接触触点，可消除浪冲电流及火花。
2.原理图设计2.1原理图元器件制作打开Tools—New Component进行pcb的封装自选一个LM393N的封装，因为原理图中其为DIP8，所以我们也制作一个DIP8的元器件图一图二图三图四2.2原理图设计1.创建文件夹file—new—project—pcb project出现PCB Project.PrjPCB的工程项目文件染后新建文件夹file—new--Schematic，在该项目下出现默认的Sheet.SchDoc 的原理图文件2原理图图五3元器件制作的方法和步骤图六电阻和电容等小型元器件都在上方工具栏可以直接拿来使用，但如LED和滑动变阻器则需要通过查找LIBRARY来寻找如LM393N图七4.对原理图进行编译，其具体步骤如下4.1点开设计design图八4.2点开Validate changes检查元器件的封装是否有错误，检查如下，并未发现错误图九如下为system中message的截图图十5生成该项目的元器件库图十一5.1生成原理图报表第一步design—netlist for project—protel如下此图为其中一处的电气链接生成简易的元器件清单单击report—simple bom、图十二上图为该原理图的完整的元器件报表3 PCB设计3.1元器件的封装制作点击LM393N元器件出现他的封装页面单击footprint出现图十三下一步点开any在library中搜寻他的封装图十四找到了LM393M的封装，点击OK就完成了该元器件的封装图十五点击Ok就完成了该LM393N的封装注意事项：查找的时候一定要在library on path 中查找3.2 PCB设计步骤1：先构建一个PCB文件夹，然后设置其物理边界图十六环境参数设置图十七下面两个图分别为电源线和地线宽度的设置图十八图十九该项目的封装库图二十文档目录结构图二十一3.3pcb设计后处理图二十二补泪滴操作图二十三2为pcb放置敷铜图二十四敷铜操作取其顶端后绕一圈，单击确定如下图二十五生成pcb信息报表1general、页面图二十六2components页面图二十七3net标签页面图二十八4生成网络状态报表图二十九4心得体会虽然这门课程已经结束，但是这门知识的学习却一直没有结束。
光控照明电路设计电路
光控照明电路设计电路光控照明电路是一种能够根据环境光照情况自动调节照明亮度的智能照明系统。
它利用光敏电阻等光敏元件感知周围环境的光照强度，然后通过电子器件控制照明设备的亮度，从而实现节能、智能的照明效果。
本文将介绍一种基于光敏电阻的光控照明电路设计，希望能够为您提供一些参考和指导。
一、光控照明电路的基本原理光控照明电路的基本原理是利用光敏元件感知光照强度，将感知到的信号传递给控制电路，通过控制电路调节照明设备的亮度。
光敏元件通常采用光敏电阻，当光照强度增大时，其电阻值减小；当光照强度减小时，其电阻值增大。
可以通过测量光敏电阻的电阻值来获取环境光照强度的信息。
接下来，我们将介绍一种基于光敏电阻的光控照明电路设计。
二、光控照明电路设计1、光敏电阻我们需要选择合适的光敏电阻。
一般情况下，我们可以选择光照强度与电阻值呈反比的光敏电阻，比如CdS光敏电阻。
在实际设计中，可以根据具体的光照环境和照明需求选择合适的光敏电阻。
2、信号放大电路在采集到光敏电阻的电阻值后，需要通过信号放大电路将其转换成适合于控制电路处理的电压信号。
信号放大电路可以采用运算放大器等电子器件，将光敏电阻的电阻值转换成相应的电压信号。
3、控制电路控制电路是光控照明电路的核心部分，它接收信号放大电路输出的电压信号，并通过比较、控制等方法来调节照明设备的亮度。
控制电路可以采用微控制器、逻辑门电路等器件实现，具体的设计需要根据实际情况来确定。
4、照明设备我们需要连接照明设备到控制电路输出端，以实现对照明设备亮度的控制。
照明设备可以采用LED灯、荧光灯等，根据实际需求选择合适的照明设备。
三、光控照明电路的应用光控照明电路可以广泛应用于室内照明、路灯、广告牌等场合。
通过光控照明电路，可以实现自动调节照明亮度，提高能源利用率，减少能源浪费。
光控照明电路也可以提升照明系统的智能化水平，为用户提供更便捷、舒适的照明体验。
总结通过本文的介绍，我们了解了光控照明电路的基本原理、设计方法和应用场景。
