解析直驱电机转台技术
现代直驱技术
直驱 电机控制技术趋势 ： （ Ｉ ）直 线 感 应 电机 的 控 制 仍 然 以矢 量 控 制
为主。
（ ２ ）直驱 永磁 同步 电机 向直接 转矩 控 制技 术
方 向发 展 。
（ ３ ）无位置传感器技术正 在得 到人们 的重视。
４ ．直 驱 电机在 国 内的 应用 前景
随着 目前 我 国产 业 结构 调 整 和产 业 升级 的迫 切要求 ，直 驱 电机 应用 于 高端 装备 制 造业 是 一 个 必然趋 势。技术 、人 才 、市 场 也会 随 之迅 速 发 展
３ ．国 内外 直驱 技术 的技 术趋 势
直驱 电机本体技术趋势 ： （ １ ） 直驱感 应 电机技术 向大容量方 面发展 。
（ ２ ） 直驱永 磁 同步 电机 向高精度方 面发展 。
（ ３ ） 直驱伺 服技术将会发展迅速 。 （ ４ ）直线 振 荡 电机与 非 电磁类 直 驱 电机技 术
别是精 密 高速 加工 机 床 、特 种 加 工机 床 、大 型机 床 ，解决传统传 动方 法不能解决的问题 。 （ ３ ）直驱 电机 在 机 床 上 的应 用 渐 趋 产 业 化 。 直驱 电机在机 床上 的应 用 已不是 样 品 ，不是个 例 ， 未来几年 ，世 界 上将 有 越来 越 多 的数 控机 床 采 用
的发展看好 。
员企业 的主 要领 导参 加 了会议 ，总会 领 导 陈惠 仁 副秘书长 到会 祝 贺。大会 的 主要议 程 是 完成 理 事 会的换届 工作 ，并就 当前 机床 市场 状 况及 企 业 改
制与发 展 情况进 行 交流 研讨 ， 同时为 六家 新会 员 企业发 会 员证 书。会议 分 别 由分会 副理事 长凌 卫 国和 仝捷 主持 。 会议认真进 行 了换届 选 举 工作 ，经 会 员单 位 投 票，选举产 生 了由 ２ ５家会 员单位组 成 的铣床 分 会 第七届理 事会 。新 一届理 事 会 的组 成 既有 国有 企 业的骨 干，也 有 民营企 业 的代 表 ；既有 上 一届 的理事 会成 员，又 有 新入 选 的会 员单位 ，体 现 了 总会提 出的 “ 突 出先进 ，体现 发展 ；兼 顾所有 制 ， 注重代 表 性；有 进 有 出，保 持 活 力” 三 条 原 则。
低成本直驱振动旋转实验台设计与实现
低成本直驱振动旋转实验台设计与实现在科学实验中，实验设备的选择和构造对于实验结果的准确性和稳定性非常重要。
然而，目前市场上的许多实验设备价格昂贵，对于许多实验室来说是难以承受的。
因此，在预算有限的情况下，设计一个低成本的实验设备，能够满足一定的实验需求，对于节约成本、提高实验效率具有重要意义。
本文将介绍一种低成本的直驱振动旋转实验台的设计与实现。
该实验台可以通过控制程序实现旋转和振动两种动作，同时具有微调手轮和角度显示等辅助功能。
设计的目的是为了完成低成本、高性价比的实验设备，并能够满足多种实验的需求。
一、设计思路实验台的设计主要分为底座、转台、电机驱动控制等三个部分。
底座：底座是一个框架结构，主要用于支撑转台和控制电路等组件。
底座设计时考虑到稳定性和可操作性，建议采用钢材结构。
为了加强底座的稳定性，可增加重量或者采用三脚设计。
同时，底座应该保证易于拆装和安装，以便在需要时进行维修和升级。
转台：转台是实验台的核心部分，主要由电机和转盘组成。
电机是实现转盘旋转的驱动力源，需要选择高扭矩、低速度的电机，以保证转盘的稳定旋转。
转盘的材质可以选择高强度的石墨材料，既可保证稳定性，又可减少杂音。
另外，为了增加实验的多样性，转盘可以设计成一定的倾斜角度。
电机驱动控制：电机驱动控制部分是实验台的核心。
其中，驱动控制部分需要设计一个低成本高性能的电机控制板，以便实现精确的驱动控制和参数调节。
控制板可以采用51单片机、DSP或FPGA等芯片进行设计，以满足不同的需求和实验场景。
二、主要设计参数1. 旋转角度：转台的旋转角度应保证准确、稳定和可调节。
旋转角度可以设置在0~360度之间，可以准确到0.1度。
2. 振动频率：振动频率是实验台另外一项重要的参数。
振动频率需要保持稳定以及精确可调节，建议设置在10Hz~100Hz之间，精度可达到0.1Hz。
3. 控制方式：为了保证实验台的灵活性和易用性，建议采用多种控制方式。
直驱电机解决方案(3篇)
第1篇一、引言随着科技的不断发展，直驱电机因其高效、节能、噪音低等优点，在工业、医疗、家电等领域得到了广泛应用。
然而，在实际应用过程中，直驱电机的性能、稳定性和可靠性等问题仍然存在。
本文将针对直驱电机解决方案进行详细探讨，以期为相关领域的研究和应用提供有益参考。
二、直驱电机概述1. 直驱电机定义直驱电机，又称直接驱动电机，是指电机轴直接与负载轴相连，无需通过齿轮、皮带等传动装置进行动力传递的电机。
直驱电机具有结构简单、传动效率高、噪音低、维护方便等优点。
2. 直驱电机分类根据电机类型，直驱电机主要分为以下几类：（1）交流直驱电机：包括异步直驱电机和同步直驱电机。
（2）直流直驱电机：包括永磁直流直驱电机和脉冲宽度调制（PWM）直流直驱电机。
三、直驱电机解决方案1. 电机本体优化（1）提高电机效率：通过优化电机设计，提高电机效率和功率密度。
例如，采用高性能永磁材料、优化电机结构、减小电机损耗等。
（2）降低噪音：通过优化电机设计，降低电机噪音。
例如，采用低噪音电机设计、采用隔音材料等。
（3）提高电机寿命：通过优化电机设计，提高电机寿命。
例如，采用耐磨材料、提高电机绝缘等级等。
2. 控制系统优化（1）高性能控制算法：采用先进的控制算法，如模糊控制、自适应控制、神经网络控制等，提高电机控制精度和响应速度。
（2）电机参数辨识：对电机参数进行实时辨识，确保电机运行在最佳状态。
（3）故障诊断与保护：通过实时监测电机运行状态，实现对电机故障的早期诊断和保护。
3. 电机驱动器优化（1）提高驱动器效率：采用高效能驱动器，降低驱动器损耗，提高系统整体效率。
（2）降低驱动器噪音：采用低噪音驱动器设计，降低系统噪音。
（3）提高驱动器可靠性：采用高可靠性元件，提高驱动器使用寿命。
4. 系统集成与优化（1）模块化设计：采用模块化设计，提高系统可扩展性和可维护性。
（2）优化系统布局：优化电机、驱动器、控制系统等设备布局，降低系统空间占用。
直驱电机的构造和原理
直驱电机的构造和原理直驱电机是一种采用直接驱动方式的电机，即电机转子直接连接到负载，无需传递装置或齿轮箱。
这种构造可以减少能量的损耗和噪音，并提高驱动系统的效率和动态性能。
本文将详细介绍直驱电机的构造和原理。
一、直驱电机的构造直驱电机的主要构造包括转子、定子、磁场系统和传感器系统。
1. 转子：直驱电机的转子通常采用永磁材料制成，具有高磁导率和高磁能积，以实现高效能的转换和传递。
2. 定子：直驱电机的定子是由绕组和铁芯组成的。
绕组是由导电材料绕成的线圈，通常通过电流激励产生磁场，与转子的磁场相互作用，产生电磁力。
铁芯的作用是引导磁场，提高磁场的强度和稳定性。
3. 磁场系统：直驱电机的磁场系统提供转子和定子之间的磁场相互作用，使得电机产生旋转力矩。
磁场系统通常由永磁体和定子绕组或永磁体组成。
4. 传感器系统：直驱电机的传感器系统用于检测电机的位置和转速，以提供精确的电机控制和调节。
常用的传感器包括霍尔传感器、光电编码器和磁性编码器等。
二、直驱电机的工作原理直驱电机的工作原理基于电磁感应和洛伦兹力的相互作用。
1. 电磁感应：当定子绕组通电时，产生的磁场与转子的磁场相互作用，产生电磁感应力。
根据法拉第电磁感应定律，电流在闭合线路中产生的磁场会引起电压的变化，从而产生感应电动势。
2. 洛伦兹力：当电流通过定子绕组时，根据洛伦兹力定律，定子绕组所受的磁场力将产生一个转矩，使得转子开始转动。
转子的转动会引发磁场变化，进而产生感应电动势，从而导致电流变化，使得磁场力作用在转矩上。
直驱电机的工作原理可用下面的三个步骤来表示：（1）电流通过定子绕组产生磁场力；（2）磁场力导致转子开始转动；（3）转子的转动引发磁场变化，产生感应电动势，进一步加强磁场力。
三、直驱电机的优势和应用直驱电机具有以下几个优势：1. 高效能：直驱电机采用直接传动方式，无需传动装置或齿轮箱，避免了能量转化的损耗，提高了动力的传递效率。
2. 高精度：直驱电机的转矩和转速可以直接由控制系统精确控制，可实现高精度定位和运动控制。
关于直驱电机的文献综述
关于直驱电机的文献综述 直驱电机，这玩意儿听起来就很厉害的样子。你要是像我一样对电机有点兴趣，就会发现直驱电机在好多地方都露脸呢。
直驱电机，简单说就是直接驱动负载的电机。这就好比人直接用手去推动一个东西，中间没有其他七七八八的转换环节。传统的电机呢，可能就像用工具去推东西，还得经过一些转换才能把力作用到要推的东西上。直驱电机省了那些麻烦的中间环节，这就像你出门直接走到目的地，而不是先坐公交再换地铁最后还得走路，多省事啊。
咱先聊聊直驱电机在工业上的应用吧。在一些大型的机械制造工厂里，那些高精度的加工设备就特别喜欢用直驱电机。为啥呢？因为它的精度高啊。就像一个雕刻大师，要雕刻一件非常精细的作品，他肯定希望自己的手能精准地控制每一个动作，直驱电机就有这种本事。它可以把能量几乎没有损耗地传递到负载上，这样加工出来的零件就更符合要求。你想啊，如果是那种间接驱动的电机，中间环节就像隔了一层纱，总会有点偏差，这在高精度的加工里可不行。这是不是就像你要画一幅特别精细的画，用一支很精准的笔和一支有点歪歪扭扭的笔的区别呢？
再看看直驱电机在家庭电器里的表现。现在有些高端的洗衣机就用直驱电机。普通洗衣机的电机带动洗衣桶的时候，可能会有点晃悠，就像一个人走路不稳似的。直驱电机呢，它直接驱动洗衣桶，转起来稳稳当当的。这不仅对洗衣机的寿命有好处，而且洗起衣服来也更轻柔、更干净。就好比一个人温柔地搓洗衣服，而不是乱搅和一通。还有空调，有了直驱电机，风扇转动得更顺畅，制冷或者制热的效果就更好。这就像给房子里的空气请了一个特别高效的搬运工。 直驱电机在新能源汽车领域也很有一套。电动汽车不是得让车轮转起来吗？直驱电机直接给车轮动力，没有那些复杂的传动装置。这就像你给汽车的脚穿上了一双直接就能发力的鞋，没有鞋带、鞋垫之类的东西来捣乱。这样一来，汽车的动力传输更直接，效率更高。而且因为没有那么多传动部件，出故障的概率也小了很多。这就好比一个人身体结构简单，没有那么多弯弯绕绕的东西，就不容易生病一样。
直驱风机发电机的工作原理

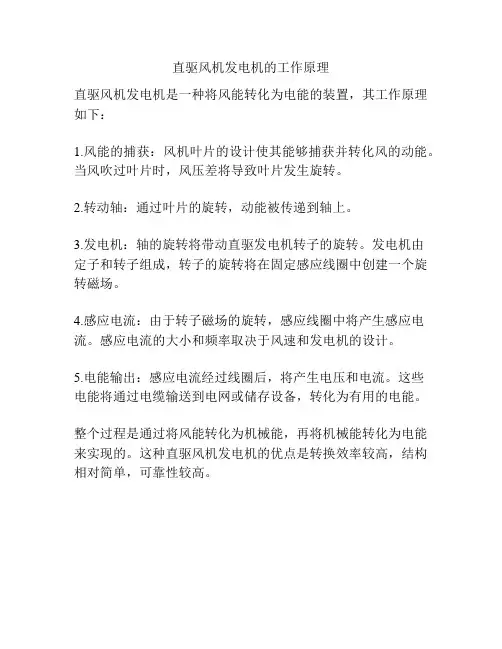

直驱风机发电机的工作原理
直驱风机发电机是一种将风能转化为电能的装置，其工作原理如下：
1.风能的捕获：风机叶片的设计使其能够捕获并转化风的动能。
当风吹过叶片时，风压差将导致叶片发生旋转。
2.转动轴：通过叶片的旋转，动能被传递到轴上。
3.发电机：轴的旋转将带动直驱发电机转子的旋转。
发电机由
定子和转子组成，转子的旋转将在固定感应线圈中创建一个旋转磁场。
4.感应电流：由于转子磁场的旋转，感应线圈中将产生感应电流。
感应电流的大小和频率取决于风速和发电机的设计。
5.电能输出：感应电流经过线圈后，将产生电压和电流。
这些
电能将通过电缆输送到电网或储存设备，转化为有用的电能。
整个过程是通过将风能转化为机械能，再将机械能转化为电能来实现的。
这种直驱风机发电机的优点是转换效率较高，结构相对简单，可靠性较高。
直驱永磁同步式发电机原理
直驱永磁同步式发电机原理
直驱永磁同步式发电机是一种利用永磁材料和直驱技术的发电机，其原理基于电磁学和磁学的基本原理。
以下是直驱永磁同步式发电机的基本工作原理：
1.永磁同步发电机结构：直驱永磁同步式发电机通常由转子和定
子两部分组成。
转子上嵌有永磁体，这些永磁体通常是稀土磁体，如钕
铁硼（NdFeB）。
定子上则布置有线圈。
2.永磁场产生：当转子旋转时，永磁体在转子上产生一个稳定的
磁场。
这个永磁场是由永磁体的磁性质所提供的，它可以保持在整个转
子旋转过程中不变。
3.电磁感应：定子上的线圈被永磁体的磁场穿过，根据法拉第电
磁感应定律，感应出电动势。
线圈上的导体通过这个感应电动势产生电
流。
4.直驱技术：直驱指的是发电机的转子直接与风力发电机的转子
（通常是风力涡轮机）相连接，而不需要传统的齿轮箱。
这减少了机械
部件，提高了传动效率，并减少了维护成本。
5.输出电能：通过调节定子上的电流，可以获得所需的输出电
能。
输出电流的交流特性可以通过逆变器进行转换，以匹配电网或存储
系统的要求。
直驱永磁同步式发电机的主要优点包括效率高、维护成本低、启动转矩大等特点。
这种发电机常用于风力发电系统，其中直驱技术可以提高整个风力涡轮系统的可靠性和效率。
美的直驱电机工作原理详解
美的直驱电机工作原理详解
美的直驱电机是一种无刷直流电机，其基本工作原理是通过磁场相互作用将电能转化为机械能。
1. 结构：美的直驱电机由转子和定子组成。
转子是由永磁体制成，定子则包含绕组和负载。
2. 磁场生成：通过输入电流，绕组在定子上产生磁场。
定子磁场的方向与转子上的永磁体磁场相互作用，从而产生旋转力矩。
3. 力矩产生：当输入电流改变时，绕组的磁场也随之改变，导致定子磁场的方向也发生变化。
这种变化会导致转子上的永磁体同磁场相互作用的方式发生变化，从而产生扭矩。
通过改变输入电流来控制转子的旋转速度和方向。
4. 无刷设计：美的直驱电机采用无刷设计，意味着电机没有传统直流电机中的刷子和电火花。
相反，该电机使用电子控制器来改变绕组电流的方向和大小。
这种设计减少了电机的摩擦和耗损，提高了电机的效率和寿命。
5. 直驱优势：与传统的带传动装置的电机相比，直驱电机具有更高的效率、更低的能量损耗和更小的体积。
由于没有传动带和齿轮，直驱电机的噪音和振动也更低。
此外，直驱电机的转矩响应更快，控制更精确，适用于高精度的工业自动化和机械应用。
综上所述，美的直驱电机通过磁场相互作用将电能转化为机械
能。
其无刷设计和直驱特性使其具有高效率、低噪音和更精确的控制能力。
因此，它被广泛应用于各种工业和家用设备中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
解析直驱电机转台技术-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
电机咨询：解析直驱电机转台技术
直驱电机，即直接驱动式电机的简称，主要指电机在驱动负载时，不需经过传动装置（如传动皮带等）。
与生活相关的最常见的应用是洗衣机，即洗衣机滚动与驱动电机之间不使用皮带连接。
由于电机结构的特殊性，可实现低速大扭矩输出，满足加工中心机床用转台切削进给的需要。
电机具有很好的伺服刚性和动态性，可使转台加速度增大，回转速度大幅度提高。
由于直驱电机直接与转动负载相连，因此在电机和负载之间实现了“零”传动。
基于此，直驱转台应用于加工中心将是一种较好的选择。
直驱电机转台主要由以下几个部分组成：电机定子及转子，轴承，编码器，转台及旋转部分，基座、外套及固定部分，直驱电机转台所需要的密封和防尘结构，循环冷却结构。
在转台结构设计中，为了保持电机的性能，我们应该注意以下问题：
第一，密封防尘结构
直接驱动电机转子具有永磁性，如果工作台加工区的金属灰尘进入转台内部，会被吸附到转子上，影响到电机的性能甚至会导致其失效，所以通常在设计中，需要采取迷宫结构和气密封相结合的方式，持续吹入干净干燥的气体，以保证电机安全可靠的运转。
在密封方面必须充分考虑，如果电机遭遇冷却液入侵，将引起其绝缘性的降低或退化。
此外，转台上所采用的州承和编码器皆为精密运动件和检测元件，使用中必须保证其密封结构的可靠性。
第二，制动
转台作为机床的工作台，需要有分度及准确定位的功能。
直驱电机换台安装的直接驱动电机与通常伺服电机相同，当接到停止指令时由其动态制动电路来制动电机。
但由于直驱电机转台电机与转台之间没有减速和传动机构，转速
很高的电机，急停时会发生很小角度的过转，因而在直驱电机转台中需要有另外的机械或者液压锁紧机构以保证准确定位。
在重切削情况下，也需要锁紧转台轴。
如果转台倾斜或垂直使用，制动机构的作用将更为突出。
第三，循环冷却
转台内部的电机运转时会产生热量，处理得不好，会影响转台和机床的精度稳定性。
为此，需要在转台电机定子套上开槽用于循环冷却，工作时通入循环冷却水或油带走量。
电机扭矩的获得与电机的冷却相关联，只有电机得到有效冷却才能达到其标定扭矩。
但是过度冷却又会产生冷凝现象，从而降低电机的绝缘性，因此推荐采用室温跟踪式冷却系统。
相对而言，水冷却的效果比油冷却的效果要好，油冷却情况下电机的连续扭矩最大将会损失20%。
但是水冷却的情况下，须考虑防锈问题，因此需要根据不同的要求和侧重点来作出选择。
