汽车倒车系统中超声波测距模块的设计
基于超声波检测的倒车雷达的设计
基于超声波检测的倒车雷达的设计摘要：倒车时容易发生事故，因此开发出一种基于超声波检测的倒车雷达系统。
该系统通过发送超声波信号并接收其回波来检测后方的障碍物。
本文详细介绍了这种基于超声波检测的倒车雷达的设计原理和步骤。
一、引言随着交通工具的普及，倒车事故日益增多。
为了避免这些事故的发生，倒车雷达应运而生。
倒车雷达通过使用超声波检测技术来检测后方的障碍物，并向驾驶员提供警告信号，以减少事故的发生。
二、设计原理基于超声波检测的倒车雷达系统包括传感器、控制电路和显示器。
传感器用于发送超声波信号并接收其回波。
控制电路用于处理接收到的信号，并根据信号的强度来判断障碍物的位置和距离。
显示器用于向驾驶员显示检测结果。
三、设计步骤1.硬件设计：选择合适的传感器、控制电路和显示器。
传感器需要能够发射和接收超声波信号，控制电路需要能够处理接收到的信号，并根据信号的强度来判断障碍物的位置和距离，显示器需要能够向驾驶员显示检测结果。
2.电路连接：将传感器、控制电路和显示器连接起来，确保它们能够正常工作。
3.系统编程：编写程序来控制传感器的工作，并对接收到的信号进行处理。
程序应能够根据接收到的信号强度来确定障碍物的位置和距离，并向显示器发送相应的警告信息。
4.系统测试：对设计的倒车雷达系统进行测试，确保它能够正常工作并提供准确的检测结果。
四、设计考虑1.传感器选择：选择适用于倒车雷达系统的超声波传感器。
传感器应具有较高的灵敏度和稳定性，能够正常工作在车辆倒车时的环境下。
2.电路设计：设计一个合适的控制电路来处理传感器接收到的信号，并根据信号的强度来判断障碍物的位置和距离。
3.数据处理：根据接收到的信号强度，将其转换成可读的距离信息，并向驾驶员提供警告信息。
4.系统可靠性：确保设计的倒车雷达系统能够在各种环境条件下正常工作，并提供准确的检测结果。
五、结论。
超声测距—汽车倒车雷达的设计
特此申明。
本人签名：
2013年06月09日
毕业设计（论文）任务书
设计（论文）题目：超声测距—汽车倒车雷达的设计
系部：电子工程系专业：通信工程学号：
学生：指导教师（含职称）：专业负责人：
1．设计（论文）的主要任务及目标
随着科学技术的快速发展，超声波将在测距仪中的应用越来越广。但就目前技术水平来说，人们可以具体利用的测距技术还十分有限，因此，这是一个正在蓬勃发展而又有无限前景的技术及产业领域。展望未来，超声波测距仪作为一种新型的非常重要有用的工具在各方面都将有很大的发展空间，它将朝着更加高定位高精度的方向发展，以满足日益发展的社会需求。
关键词：AT89C2051，超声波，数码管，汽车倒车
Cract
This designusesthe ultrasonic ranging, can be used for car parking safety auxiliary devices, to sound and more ocular LED display told the driver of the car around obstacles, lifting the driver in the parking and starting vehicles around when visiting caused the trouble, and help eliminate the vision blind Angle and the driver of sight fuzzy defects, improve the safety car parking.
4．进度安排
设计（论文）各阶段名称
倒车防撞超声波测距器的设计(开题PPT)
倒车防撞超声波测距器的设计
主要任务目标
本设计实现基于单片机的倒车防撞超声波测距器 的设计，采用自上向下的模块化方法，将超声波 测距器系统按功能划分为单片机系统、显示电路、 超声波发射电路和超声波检测接收电路组成。 本设计单片机采用89C51单片机，采用c语言和汇 编语言混合编程，软件编写包括超声测距算法、 主程序、超声波发生子程序和超声波接收子程序 组成。硬件部分主要包括超声波发射电路和超声 波接受电路以及显示电路。
选题依据
随着科技的迅猛发展，越来越多的科技成 果被广泛的运用到人们的生活，生产和研 究等领域。特别是近几十年来对电子技术， 检测技术以及材料的研究，使得各种检测 与测量技术有了较大的发展。 在日常生活中，对于司机，汽车倒车防撞 是十分重要的，在倒车过程中的不留神， 很有可能使汽车受到伤害，所以制作一个 汽车倒车防撞报警系统具有重要的意义， 利用对超声波探测器探头作为对象进行分 析讨论来说明如何进行超声波汽车倒车的 防撞报警。
课题设计的内容
设计一个超声波测距仪，可应用于汽车倒 车以及工业现场的位置的监控，要求测量 范围在0.1---4.0米，测量精度3CM，测量时 与被测量物体无直接接触，能够显示测量 结果。
设计方案
本设计所研究的超声波测距仪利用超声波指向性 强、能量消耗缓慢、传播距离较远等优点，即用 超声波发射器向某一方向发送超声波，同时在发 射的时候开始计时，在超声波遇到障碍物的时候 反射回来，超声波接收器在接收到反射回来的超 声波时，停止计时。设超声波在空气中的传播速 度为V，在空气中的传播时间为T，汽车与障碍物 的距离为S，S=VT/2，这样可以测出汽车与障碍 物之间的距离，然后在LED显示屏上显示出来。
汽车倒车测距仪的设计与实现
摘要随着科学技术的发展，超声波的应用领域越来越广泛。
本文利用超声波在空气中传输的时间差采用STC89C52单片机控制及数据处理设计出了能精确测量距离的汽车倒车测距仪，利用此设备，能比较精确德测量车后障碍物距离。
在查阅并研究国内外相关资料的基础上，对超声波测距进行了深入的探讨研究，指出了设计测距仪的思路和所需考虑的问题，给出了实现超声波测距方案的软、硬件设计。
本系统分为系统控制模块、超声波测距模块和液晶显示模块。
本文首先对系统的设计思路和不同方案进行全面的分析，筛选出最佳设计方案，后半部分通过运用理论分析和电路设计等研究手段，完成了单片机汽车倒车测距仪硬件和软件的设计。
论文介绍了系统的软件结构，通过编程来实现系统功能。
最后，通过对系统的误差分析，给出了系统的改进方案。
通过具体的实验显示出该系统对有限距离的测量具有较高的精度，实现了倒车提示和距离报警功能，其主要技术指标达到了系统设计要求，并通过系统仿真研究,验证了系统的可靠性。
关键词：超声波单片机测距AbstractWith the development of science and technology, there are more and more extensive applications of ultrasound.In this paper, ultrasonic wave in the air transport of the time difference with C8051F MCU control and data processing designs that can accurately measure the distance ultrasonic range finder, the use of use of this equipment, can more accurately measure the rear obstacle distance.In the inspection and study abroad on the basis of relevant information on ultrasonic ranging study conducted in-depth research, that the design ideas and rangefinder issues need to be considered, given the program to achieve ultrasonic ranging hardware and softwaredesign. The system is divided into system control module, ultrasonic distance measuring module and LCD module.Firstly, the system design ideas and a comprehensive analysis of different options, selected the best design, the second half by Theoretical analysis and circuit design research tools, completed a single chip car parking ranger hardware and software design.This paper introduces the system software architecture, system functions through programming.Finally, the system error analysis, given the system's improvement program.Through specific experiments show that the finite distance measuring system with high precision to achieve the reverse prompt and distance alarm function, its main technical indicators have reached the system design requirements and simulation of the system to verify the reliability of the systemand feasibility.Key words: U ltrasound MCU Ranging目录第1章绪论 (1)1.1 课题研究背景 (1)1.2 课题研究意义 (1)1.3 汽车倒车测距仪的发展史 (1)第2章总体方案设计 (3)2.1 方案论证 (3)2.1.1 超声波测距的原理 (3)2.1.2 系统方案论证 (3)2.2 总体方案设计 (3)2.2.1 系统的功能介绍 (3)2.2.2系统设计要求 (3)2.2.3 总体思路框图 (4)第3章硬件模块设计 (5)3.1 超声波模块 (5)3.1.1 超声波发展史 (5)3.1.2 超声波的概念 (5)3.1.3 超声波的应用领域 (6)3.1.4 超声波的特点 (6)3.1.5 超声波模块说明 (6)3.1.6 超声波探头介绍 (8)3.1.7 超声波电路设计 (9)3.1.8 超声波测距的优越性 (10)3.2 控制模块 (11)3.2.1 STC89C52单片机的主要性能参数 (11)3.2.2单片机STC89C52的特性 (11)3.2.3 单片机复位电路 (13)3.2.4 单片机晶振电路 (15)3.2.5 单片机的选择 (16)3.3 显示与报警模块 (17)3.3.1 液晶显示原理 (17)3.3.2 主要技术参数 (17)3.3.3 引脚说明 (17)3.3.4 LCD1602液晶显示的优越性 (18)3.3.5 报警模块 (20)第4章软件设计 (21)4.1 总体流程图 (21)4.2 初始化模块 (22)4.3 程序初始化模块 (23)4.4 测距模块 (23)4.5 显示模块 (25)第5章程序调试 (26)5.1 K eil μVision2 的简单介绍与使用 (26)5.1.1 Keil的简单介绍 (26)5.2 下载软件STC_ISP_V480的使用 (30)5.3 Protel软件介绍 (31)5.3.1 Protel软件简介 (31)5.3.2 Protel软件的特色 (32)5.4 程序调试 (32)5.5 实验误差分析及改进 (33)5.5.1 实验结果 (33)5.5.2 误差分析 (33)5.5.3 设计的改进 (34)第6章结论及展望 (35)参考文献 (36)致谢 (37)附录 (38)附录A 外文资料及译文 (38)附录B 电路原理图及印刷电路图 (48)附录C 主要程序清单 (49)石家庄铁道大学毕业设计第1章绪论1.1 课题研究背景随着科技的迅猛发展越来越多科技成果被广泛的运用到人们的日常生活当中,给我们的生活带来了诸多方便。
汽车倒车测距仪设计
汽车倒车测距仪的设计

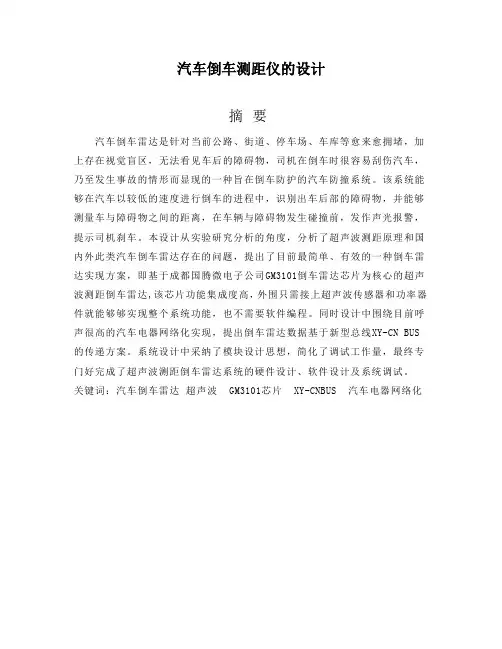

摘要
汽车倒车雷达是针对当前公路、街道、停车场、车库等愈来愈拥堵，加上存在视觉盲区，无法看见车后的障碍物，司机在倒车时很容易刮伤汽车，乃至发生事故的情形而显现的一种旨在倒车防护的汽车防撞系统。
该系统能够在汽车以较低的速度进行倒车的进程中，识别出车后部的障碍物，并能够测量车与障碍物之间的距离，在车辆与障碍物发生碰撞前，发作声光报警，提示司机刹车。
本设计从实验研究分析的角度，分析了超声波测距原理和国内外此类汽车倒车雷达存在的问题，提出了目前最简单、有效的一种倒车雷达实现方案，即基于成都国腾微电子公司GM3101倒车雷达芯片为核心的超声波测距倒车雷达,该芯片功能集成度高，外围只需接上超声波传感器和功率器件就能够够实现整个系统功能，也不需要软件编程。
同时设计中围绕目前呼声很高的汽车电器网络化实现，提出倒车雷达数据基于新型总线XY-CN BUS 的传递方案。
系统设计中采纳了模块设计思想，简化了调试工作量，最终专门好完成了超声波测距倒车雷达系统的硬件设计、软件设计及系统调试。
关键词：汽车倒车雷达超声波 GM3101芯片 XY-CNBUS 汽车电器网络化。
倒车系统超声波测距仪设计-任务书

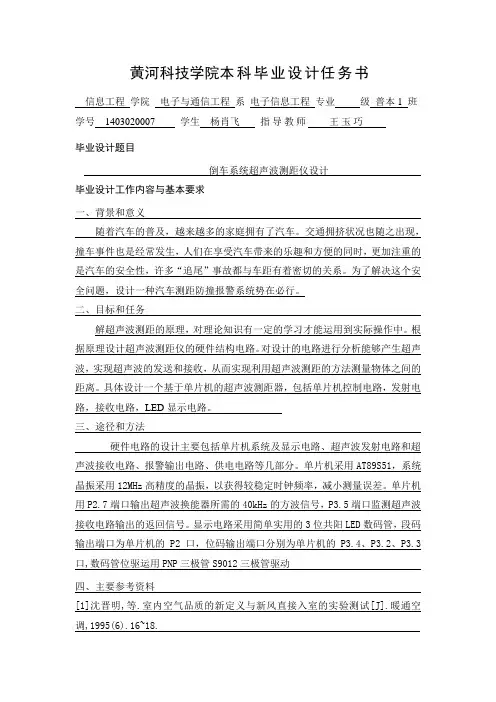

黄河科技学院本科毕业设计任务书信息工程学院电子与通信工程系电子信息工程专业级普本1 班学号1403020007 学生杨肖飞指导教师王玉巧毕业设计题目倒车系统超声波测距仪设计毕业设计工作内容与基本要求一、背景和意义随着汽车的普及，越来越多的家庭拥有了汽车。
交通拥挤状况也随之出现，撞车事件也是经常发生，人们在享受汽车带来的乐趣和方便的同时，更加注重的是汽车的安全性，许多“追尾”事故都与车距有着密切的关系。
为了解决这个安全问题，设计一种汽车测距防撞报警系统势在必行。
二、目标和任务解超声波测距的原理，对理论知识有一定的学习才能运用到实际操作中。
根据原理设计超声波测距仪的硬件结构电路。
对设计的电路进行分析能够产生超声波，实现超声波的发送和接收，从而实现利用超声波测距的方法测量物体之间的距离。
具体设计一个基于单片机的超声波测距器，包括单片机控制电路，发射电路，接收电路，LED显示电路。
三、途径和方法硬件电路的设计主要包括单片机系统及显示电路、超声波发射电路和超声波接收电路、报警输出电路、供电电路等几部分。
单片机采用AT89S51，系统晶振采用12MHz高精度的晶振，以获得较稳定时钟频率，减小测量误差。
单片机用P2.7端口输出超声波换能器所需的40kHz的方波信号，P3.5端口监测超声波接收电路输出的返回信号。
显示电路采用简单实用的3位共阳LED数码管，段码输出端口为单片机的P2口，位码输出端口分别为单片机的P3.4、P3.2、P3.3口,数码管位驱运用PNP三极管S9012三极管驱动四、主要参考资料[1]沈晋明,等.室内空气品质的新定义与新风直接入室的实验测试[J].暖通空调,1995(6).16~18.[2]国家环境保护局.空气和废气监测分析方法[M].中国环境科学出版社,1990.11~16.[3]陈尚芹.环境污染物监测[M].冶金工业出版社,1999.23~28.[4]马学童.室内空气品质监控系统的开发与研制[D].西北工业大学硕士论文,2002.20~34.[5]王化祥.传感器原理与应用[M].天津:天津大学出版社,1998.18~27.[6]邬宽明.单片机外围器件实用手册.数据传输接口器件分册[M].北京航空航天大学出版社,1998.35~38.五、技术要求1．要求学生具有一定的电子设计与制作方面的理论知识，熟悉集成电路的引脚安排；掌握各芯片的逻辑功能及使用方法；了解面包板结构及其接线方法。
超声波测距汽车倒车防撞雷达设计
目录 ? 摘要 1 ? 关键词 11，引言 3 1．1 倒车雷达研究的背景及意义 31．2 国内外倒车雷达的发展现状 32，超声波测距 42.1 超声波测距的基本原理 42.1.1 认识超声波 52.1.2 利用超声波测距 52.2 超声波倒车雷达系统工作原理 52.2.1 系统工作原理框图 63，超声波倒车雷达的芯片选择 63.1 单片机控制芯片 63.2 超声波发送和接收芯片 63.3 声光报警电路芯片 63.4 测温电路芯片 64，超声波倒车雷达硬件设计 74.1 超声波倒车雷达的工作原理 74.2 超声波发射电路 84.3 超声波接收电路 94.4 声光报警电路 104.5 测温电路 104.6 显示电路 104.7 电源电路 105，软件设计 115.1 系统程序的设计 115.2.1 超声波倒车雷达的算法设计 125.2.2 主程序 135.2.3 超声波发生子程序 185.2.4 超声波接收中断程序 185.2.5 显示子程序 196，结束语 197，致谢8，参考文献题目：基于超声波测距汽车倒车防撞雷达随着我国经济飞速发展，越来越多的人拥有了自己的汽车，同时由泊车和倒车所引发的事故也越来越多。
这些事故常常给驾驶员带来许多的麻烦，因此，有助于驾驶员泊车和倒车的倒车雷达应运而生。
倒车雷达全称叫“倒车防撞雷达”，也叫“泊车辅助装置”，是汽车泊车安全辅助装置，能以声音或者更为直观的显示告知驾驶员周围障碍物的情况，解除了驾驶员泊车和启动车俩时前后左右探视所引起的困扰，并帮助驾驶员扫除视野的死角和视线模糊的缺陷。
本文介绍了以AT89C2051单片机为核心的一种低成本、高精度、微型化，并有数字显示和声光报警功能的倒车雷达系统，该倒车雷达根据超声波测距原理研制，采用温度补偿技术、开机自检技术和优化的软硬件技术，将测得的结果送至数码管显示，同时进行三级声光报警。
驾驶员只需坐在驾驶室就能做到心里有数，极大的提高了泊车和倒车时的安全和效率。
基于单片机的超声波测距倒车雷达设计毕业设计
基于单片机的超声波测距倒车雷达设计摘要随着我国经济飞速进展，愈来愈多的人拥有了自己的汽车，同时由停车和倒车所引发的事故也愈来愈多。
这些事故常常给驾驶员带来许多麻烦，因此，有助于驾驶员停车和倒车的倒车雷达应运而生。
倒车雷达，是汽车停车平安辅助装置，能以声音或更为直观的显示告知驾驶员周围障碍物的情形。
本文设计了一种利用超声波测距原理研究的高性价比倒车雷达，它能够提示驾驶员进入警戒区域，同时进行声光报警。
不必占用司机的视觉资源，使司性能够把全数注意力用于观看车前及车旁的路况。
超声发射部份由AT89C51单片机产生10us的高电平信号，触发测距模块；系统接收部份由接收探头拾取反射回来的信号，当接收电路接收到反射信号就中断AT89C51计数器停止计数，从而取得超声波从发射到接收信号的时刻差，进而计算出车与后方障碍物之间的距离，指导司机平安倒车。
关键词：倒车雷达，超声波，单片机，声光报警The design of Ultrasonic ranging reverse radar based onSinglechipAbstractAlong with the rapid development of economy of our country, more and more people have their own cars, as well as the parking and reversing the accident caused will be increasingly. These accidents often bring many troubles to drivers, so, the reverse radar of help drivers parking and of reversing arise at the historic moment. Reverse radar, the automobile parking safety auxiliary devices, more intuitive to told the driver of around obstacles by voice or display. This paper designs a kind of using ultrasonic ranging principle research high performance-to-price ratio reverse radar；it can remind drivers entered exclusionary area, simultaneously the acousto-optic alarm. The radar need not occupy the driver's visual resources, and can make the driver putting the whole attention to observe the passenger side of the front and roads. Ultrasonic launching 10us partly by AT89C51 produce the high level signal to triggering ranging module; System receiving part reflected by the receiving probe of the signal and when the receiving circuit receives reflected signals will interrupt AT89C51 counter stop counting. Thus obtains from the launch to receiving signal ultrasonic lag between driving, and then calculating the distance between the obstacles to instruct driver safety reverse.Key words：Reverse radar，Ultrasonic，Single-chip microcomputer，Sound-light ala目录前言 (1)第1章概论 (2)设计现状 (2)设计意义 (2)目前国内倒车雷达 (3)第2章系统整体结构设计 (4)系统整体结构框图 (4)超声波传感器介绍 (4)超声波传感器的特性 (7)超声波测距原理 (8)第3章系统硬件设计 (9)AT89C51芯片 (10)AT89C51芯片介绍 (10)AT89C51管脚说明.......................................................... .11要紧特性 (13)电源电路 (13)复位电路 (15)时钟电路 (16)超声波测距模块HC-SR04 (17)测距模块 (17)外型及特性 (18)74HC573芯片 (20)数码管显示及报警电路设计 (21)LED数码管显示 (21)语音报警 (22)第4章系统软件设计 (24)系统主程序的设计 (24)测距模块的设计 (26)中断处置程序的设计 (26)显示及报警模块的设计 (27)结论 (29)谢辞 (30)参考文献 (31)附录 (32)附录A:系统总电路图 (32)附录B:部份源程序 (33)前言随着汽车的迅速增加，停车难已是个不争的事实，狭小的停车场地常常令有车一族无所适从，稍不慎，那么闯祸，烦事又烦人。
