液压机液压系统设计
攀枝花学院学生课程设计说明书题目：液压传动课程设计——小型液压机液压系统设计学生姓名：学号：所在院系：机电工程学院专业：机械设计制造及其自动化班级：指导教师：职称：攀枝花学院教务处制攀枝花学院本科学生课程设计任务书注：任务书由指导教师填写。
摘要液压机是一种用静压来加工金属、塑料、橡胶、粉末制品的机械，在许多工业部门得到了广泛的应用。
液压传动系统的设计在现代机械的设计工作中占有重要的地位。
液体传动是以液体为工作介质进行能量传递和控制的一种传动系统。
本文利用液压传动的基本原理，拟定出合理的液压传动系统图，再经过必要的计算来确定液压系统的参数，然后按照这些参数来选用液压元件的规格。
确保其实现快速下行、慢速加压、保压、快速回程、停止的工作循环。
关键词：液压机、课程设计、液压传动系统设计AbstractHydraulic machine is a kind of static pressure to the processing of metal, plastic, rubber, the powder product of machinery, in many industrial department a wide range of applications. The design of the hydraulic drive system in modern mechanical design work occupies an important position. Transmission fluid is the liquid medium for the work carried out energy transfer and control of a transmission system.This paper using hydraulic transmission to the basic principle of drawing up a reasonable hydraulic system map ,and then after necessary calculation to determine the liquid pressure system parameters , Then according to the parameters to choose hydraulic components specification. To ensure the realization of the fast down, slow pressure, pressure maintaining, rapid return, stop work cycle.Key words:hydraulic machine, course design, hydraulic transmission system design.目录摘要 (I)Abstract (II)1 任务分析 (1)1.1技术要求 (1)1.2任务分析 (1)2 方案的确定 (2)2.1运动情况分析 (2)3 工况分析 (3)3.1工作负载 (3)3.2 摩擦负载 (3)3.3 惯性负载 (3)3.4 自重 (3)3.5 液压缸在各工作阶段的负载值 (3)4 负载图和速度图 (5)5 液压缸主要参数的确定 (6)5.1 液压缸主要尺寸的确定 (6)5.2 计算在各工作阶段液压缸所需的流量 (6)6 液压系统图 (9)6.1 液压系统图分析 (9)6.2 液压系统原理图 (9)7 液压元件的选择 (11)7.1液压泵的选择 (11)7.2 阀类元件及辅助元件 (11)7.3油箱的容积计算 (12)8 液压系统性能的运算 (13)8.1 压力损失和调定压力的确定 (13)8.2 油液温升的计算 (14)8.3 散热量的计算 (15)结论 (17)参考文献 (18)1 任务分析1.1技术要求设计一台小型液压压力机的液压系统，要求实现快速空程下行—慢速加压—保压—快速回程—停止的工作循环，快速往返速度为V=5.6 m/min，加压速度1V=70mm/min,其往复运动和加速（减速）时间t=0.02s，压制力为320000N，运2动部件总重为40000N,工作行程400mm,（快进380mm，工进20mm）,静摩擦系数fs=0.2，动摩擦系数fd=0.1油缸垂直安装，设计该压力机的液压系统传动。
小型液压机的液压系统课程设计
课程设计说明书课程名称：液压与气压传动题目名称：小型液压机的液压系统班级：姓名：学号：指导教师：目录一、设计题目------------------------------------------------------ 1二、技术参数和设计要求--------------------------------------- 1三、工况分析------------------------------------------------------ 1四、拟定液压系统原理------------------------------------------ 2五、确定液压缸主要参数--------------------------------------- 5六、液压元件选择------------------------------------------------ 7七、液压缸结构设计--------------------------------------------- 12 总结-------------------------------------------------------------------- 17 参考文献-------------------------------------------------------------- 18一、 设计题目小型液压机液压设计 二、 技术参数和设计要求设计一台小型液压机的液压系统，要求实现快速空程下行——慢速加压——保压——快速回程——停止的工作循环。
快速往返速度为3m/min ，加压速度为40～250mm ／min ，压制力为200kN ，运动部件总重量为20kN 。
三、 工况分析首先根据已知条件绘制运动部件的速度循环图。
图3-1计算各阶段的外负载并绘制负载图1、工件的压制力即为工件的负载力：F t =20KN2、摩擦负载 静摩擦系数取0.2，动摩擦系数取0.1则 静摩擦阻力 F fs =0.2*20K=4KN 动摩擦阻力 F fd =0.1*20K=2KN3、惯性负载 F m =m （△v/△t ）△t 为加速或减速的时间一般△t=0.01~0.5s ，在这里取△t=0.25s F m =（20000*3）/（9.8*0.25*60）=408.16N 自重 G=20KN图3-2四、 拟定液压系统原理确定供油方式考虑到该机床在工作进给时需要承受较大的工作压力，系统功率也较大，现采用轴向柱塞泵63SCY14－1B ，具有将32MPa 压力的纯净液压油输入到各种油压机、液动机等液压系统中，以生产巨大的工作动力，该柱塞泵结构紧凑，效率高，工作压力高，流量调节方便。

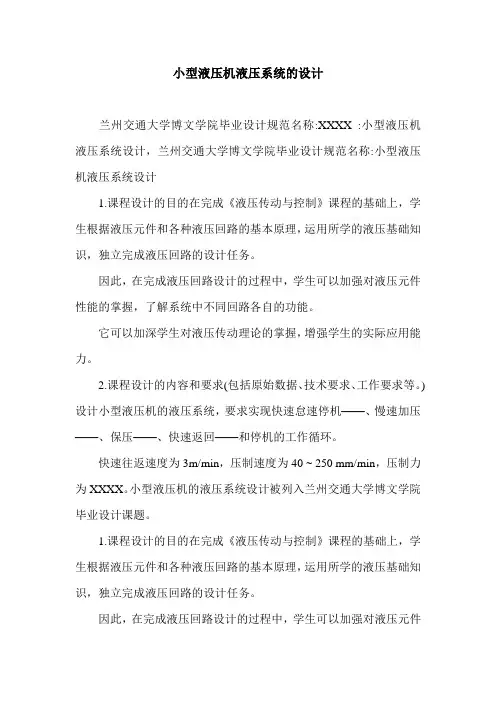

小型液压机液压系统的设计.doc
小型液压机液压系统的设计兰州交通大学博文学院毕业设计规范名称:XXXX :小型液压机液压系统设计，兰州交通大学博文学院毕业设计规范名称:小型液压机液压系统设计1.课程设计的目的在完成《液压传动与控制》课程的基础上，学生根据液压元件和各种液压回路的基本原理，运用所学的液压基础知识，独立完成液压回路的设计任务。
因此，在完成液压回路设计的过程中，学生可以加强对液压元件性能的掌握，了解系统中不同回路各自的功能。
它可以加深学生对液压传动理论的掌握，增强学生的实际应用能力。
2.课程设计的内容和要求(包括原始数据、技术要求、工作要求等。
)设计小型液压机的液压系统，要求实现快速怠速停机——、慢速加压——、保压——、快速返回——和停机的工作循环。
快速往返速度为3m/min，压制速度为40 ~ 250 mm/min，压制力为XXXX。
小型液压机的液压系统设计被列入兰州交通大学博文学院毕业设计课题。
1.课程设计的目的在完成《液压传动与控制》课程的基础上，学生根据液压元件和各种液压回路的基本原理，运用所学的液压基础知识，独立完成液压回路的设计任务。
因此，在完成液压回路设计的过程中，学生可以加强对液压元件性能的掌握，了解系统中不同回路各自的功能。
它可以加深学生对液压传动理论的掌握，增强学生的实际应用能力。
2.课程设计的内容和要求(包括原始数据、技术要求、工作要求等。
)设计小型液压机的液压系统，要求实现快速怠速停机——、慢速加压——、保压——、快速返回——和停机的工作循环。
快速往返速度为3米/分钟，压制速度为40 ~ 250毫米/分钟，压制力为200千牛顿，运动部件总重量为20千牛顿。
3.最主要的参考文献是《[1》。
机械设计手册[。
北京:化学工业出版社，2004。
[2]李壮云。
中国机械设计典礼[。
南昌: 江西科学技术出版社，2002.1[3]王文斌。
机械设计手册[。
北京: 机械工业出版社，2004.8[4]雷天骄。
水利工程手册。
小型液压机的液压系统设计解析
