CAD输出高清晰JPG图纸,含图例
CAD中的图纸页面设置技巧
CAD中的图纸页面设置技巧图纸页面是CAD设计中非常重要的一部分，它决定了图纸的尺寸、比例和布局等方面。
在使用CAD软件进行设计时，学会合理设置图纸页面是必不可少的技巧。
本文将介绍一些关于CAD中图纸页面设置的技巧，帮助大家更好地使用CAD软件进行设计。
一、设置图纸尺寸和比例在创建新的图纸页面时，我们首先需要设置图纸的尺寸和比例。
一般来说，我们可以根据具体需求选择常用的尺寸，如A4、A3、A2等。
在CAD软件中，通常会提供预设的标准尺寸供我们选择，也可以自定义图纸尺寸。
设置图纸比例是为了使图纸的比例与实际设计尺寸保持一致。
一般来说，我们可以根据具体需求选择1:1的比例，即图纸上的长度和实际设计尺寸一致。
如果设计的物体较大，我们也可以选择适当的缩小比例，以便完整地显示在图纸上。
二、设置图纸边界和视口CAD软件中的图纸页面通常是一个矩形区域，我们需要在页面上设置边界和视口。
边界是图纸的边框，用于界定图纸的范围和显示区域。
我们可以通过绘制矩形或使用CAD软件提供的工具设置边界。
在边界内部，我们可以设置一个或多个视口。
视口是用于显示CAD设计内容的窗口，可以在图纸上选择不同的位置和大小。
在设置视口时，我们需要确保其与边界相互对应，并且能够完整地显示设计内容。
三、添加标注和图例在图纸页面上添加标注和图例是提高设计可读性和沟通效果的重要手段。
标注可以包括图纸的标题、尺寸、比例、日期等信息，以及设计内容的详细说明和注释。
图例可以用于展示设计中使用的符号、图标和比例等内容。
在CAD软件中，我们可以通过直接绘制文字和图形的方式添加标注和图例，也可以使用CAD软件提供的工具来自动生成标注和图例。
当然，我们还可以根据自己的需要进行进一步的编辑和调整，以符合设计要求。
四、打印和输出图纸当图纸设计完成后，我们就可以进行打印和输出。
在进行打印之前，我们需要设置打印机和纸张的参数，如打印分辨率、纸张尺寸、打印比例等。
在CAD软件中，我们可以通过打印和输出设置来进行参数的调整和优化。
某新型村镇通信工程接入网设计CAD图纸-含详细图例图块设计（共30张）
在CAD中导出清晰的JPG图像的方法
在CAD中导出清晰的JPG图像的方法第一类：打印法。
（以打印设置为核心，之后转存图片格式）方法之一：添选postscript level 1打印机，输出eps文件，Photoshop 转存为图片格式。
使用指数：★★★★★具体步骤：如下a、下拉菜单“文件”>>“打印机管理器”>>弹出窗口里双击“添加打印机向导”>>“简介”下一步>>“开始”下一步>>“打印机型号”默认（生产商Adobe型号postscript level 1）下一步>>“输入PCP或PC2”下一步>>“端口”里把右上面的点为“打印到文件”下一步>>“打印机名称”下一步>>“完成”。
b、然后准备画好的CAD图进行打印，在“打印设备”里下拉选择“Postscript Level 1”，在右下面勾选“打印到文件”，并选择要保存的EPS文件路径。
c、确认其它打印设置，内容、颜色、线宽等，之后确定。
d、用Photoshop打开导出的EPS文件，设置相应的分辨率。
文件打开后，根据自己的需要调整、修改，最后合并图层，另存为想要的图片格式就OK啦。
自我评价：目前最“专业”的方法。
可以得到线条的颜色、粗细，可调分辨率等，十分OK。
方法之二：用PbulishToWeb JPG.pc3打印机，直接打印输出JPG 文件。
使用指数：★☆☆☆☆具体步骤：如下a、准备画好的CAD图，之后点“打印图标”，弹出对话框。
b、在“打印设备”里点下拉，选择“PbulishToWeb JPG.pc3”打印机。
c、在“打印设置”里下拉选择其中一个尺寸，最后点确定。
OK。
自我评价：虽说简便，但输出的文件质量不是很理想。
方法之三：将打印出的CAD图纸，用扫描仪扫描成图片。
使用指数：★★★☆☆具体步骤：（略）自我评价：此法虽显笨，也常有用者(我以前就是这样)。
需要强调的是结果还算比较理想。
AutoCAD做完的图怎么才能保存为图片格式
AutoCAD做完的图怎么才能保存为图片格式
AutoCAD做完的图怎么才能保存为图片格式呢？一般使用CAD软件做好的图都是DWG格式，只有装CAD软件后才能打开，非常的麻烦，那么如何将CAD文件保存为图片JPG格式呢？下面给大家介绍CAD文件保存为JPG图片格式的方法。
解决方法：
1、在桌面上找到CAD的快捷图标，双击打开CAD这款软件，进入CAD的操作界面，如图所示：
2、在该界面内按下快捷键Ctrl+O键弹出选择文件对话框，在该对话框内找到我们的图形文件，如图所示：
3、打开文件后在上面找到打印选项，如图所示：
4、点击打印选项，在弹出的对话框内找到打印机绘图仪名称选项，在其内选择PublishToWeb jpg.pc3选项，如图所示：。

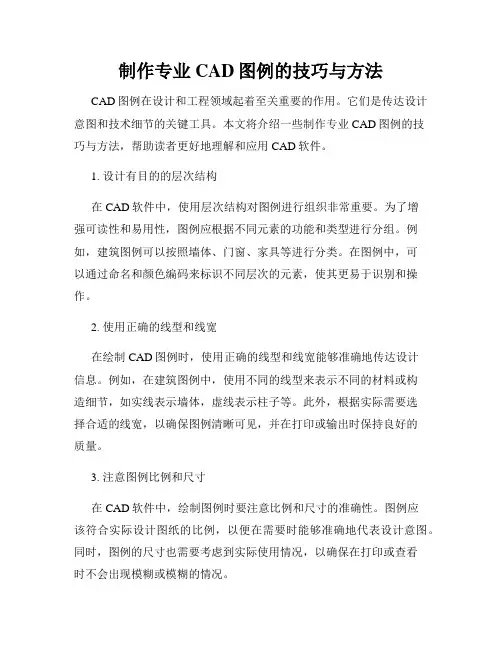

制作专业CAD图例的技巧与方法
制作专业CAD图例的技巧与方法CAD图例在设计和工程领域起着至关重要的作用。
它们是传达设计意图和技术细节的关键工具。
本文将介绍一些制作专业CAD图例的技巧与方法，帮助读者更好地理解和应用CAD软件。
1. 设计有目的的层次结构在CAD软件中，使用层次结构对图例进行组织非常重要。
为了增强可读性和易用性，图例应根据不同元素的功能和类型进行分组。
例如，建筑图例可以按照墙体、门窗、家具等进行分类。
在图例中，可以通过命名和颜色编码来标识不同层次的元素，使其更易于识别和操作。
2. 使用正确的线型和线宽在绘制CAD图例时，使用正确的线型和线宽能够准确地传达设计信息。
例如，在建筑图例中，使用不同的线型来表示不同的材料或构造细节，如实线表示墙体，虚线表示柱子等。
此外，根据实际需要选择合适的线宽，以确保图例清晰可见，并在打印或输出时保持良好的质量。
3. 注意图例比例和尺寸在CAD软件中，绘制图例时要注意比例和尺寸的准确性。
图例应该符合实际设计图纸的比例，以便在需要时能够准确地代表设计意图。
同时，图例的尺寸也需要考虑到实际使用情况，以确保在打印或查看时不会出现模糊或模糊的情况。
4. 添加必要的文字说明和标注为了让CAD图例更加清晰和易懂，添加必要的文字说明和标注是必不可少的。
文字说明可以提供设计元素的具体信息，如尺寸、材料等。
标注可以帮助读者快速理解和解释图例中的各个部分。
在CAD软件中，可以使用文本工具和标注工具来添加这些信息。
5. 利用图例库和模板为了提高制作效率和一致性，利用图例库和模板是非常重要的。
图例库是一组预定义的设计元素和符号，可以在绘制图例时直接使用。
模板是已经设置好页面尺寸、比例、层次结构等参数的文件，可以帮助用户快速开始绘制图例。
CAD软件通常提供了图例库和模板功能，用户可以根据自己的需要进行配置和使用。
6. 定期优化和更新图例为了确保CAD图例始终保持专业和准确，定期进行优化和更新是必要的。
随着设计流程和要求的变化，图例中的元素和信息可能需要进行调整和更新。
cad初学者简单图纸教程
cad初学者简单图纸教程CAD（计算机辅助设计）是一种在计算机上进行设计和制图的工具。
它使用计算机上的软件，可以帮助工程师、设计师和建筑师等专业人士创建精确、准确的图纸和模型。
对于CAD初学者来说，以下是一个简单的图纸教程，以帮助你入门：1. 安装CAD软件：首先，你需要选择一款适合你的CAD软件，并将其安装在你的计算机上。
一些常见的CAD软件包括AutoCAD、SolidWorks和CATIA等。
2. 设定绘图单位：在开始绘图之前，你需要设置你的绘图单位。
这可以通过选择合适的测量单位（如英寸、毫米或厘米）来完成。
3. 绘制基本几何形状：现在，你可以开始绘制图纸的基本几何形状，如线段、圆、矩形等。
你可以使用CAD软件中的工具栏或命令行来绘制这些形状。
4. 使用绘图命令：CAD软件通常提供了许多绘图命令，如线段、圆弧、多边形等。
你可以使用这些命令来创建更复杂的图形。
5. 进行编辑操作：在完成基本形状绘制后，你可以对图形进行编辑操作，如移动、旋转、缩放等。
CAD软件通常提供了许多编辑工具，可以帮助你修改和调整图形。
6. 添加文本和标注：在图纸上添加文本和标注是非常重要的，因为它可以帮助他人理解图纸的含义。
CAD软件通常提供了添加文本和标注的工具，你可以选择合适的位置和字体样式。
7. 图层和图例：为了使图纸更加清晰和易于理解，你可以使用图层和图例。
图层可以帮助你将不同的图形元素组织在一起，而图例可以标识和说明图纸中的各个部分。
8. 打印和输出：完成图纸设计后，你可以选择将其打印出来或者以电子文件的形式输出。
CAD软件通常提供了打印和输出功能，可以帮助你将图纸保存为常见的文件格式，如PDF、JPEG等。
总结起来，CAD是一种非常强大和实用的工具，可以帮助你创建精确和准确的图纸。
通过这个简单的图纸教程，你可以了解到CAD的基本操作和功能，为你今后的学习和实践奠定基础。
记住，实践是掌握CAD技能的关键，所以不要害怕尝试新的图纸设计和制图任务。
把CAD图纸打印成TIF格式图片(可设置纸张大小及打印分辨率)
把CAD图纸打印成TIF格式图片（可设置纸张大小及打印分辨率）
我们知道CAD软件本身提供的打印机可以直接打印jpg 或是png等网络格式图片文档，但是是图片的大小只能是像素的，要打印某种规格纸张及特定打印分辨率的话，就得算出此分辨率下此纸张尺寸下的长宽像素，然后自定义相应纸张。
才能打印出我们所要的图片。
此方法是利用Office 自带的文档虚拟打印机“Microsoft Office Document Image Writer.pc3”，来打印出tif格式的图片文档，优点是又多种自带标准纸张可选，也可以方便的选择打印分辨率。
并且图片格式更为清晰。
1。
执行mv命令，选f选项，创建一个布满打印区域的视口。
2。
把视口框线放到单独的一个图层如“视口框线”图层，关掉“灯泡”，隐藏框线。
隐藏视口框线
3。
在页面设置中，选择打印机如下图打印机。
4。
图纸尺寸选A4，横向，质量选最大，即300dpi。
5。
打开打印设备选项卡，在所有的打印机后单击“特性”，打开打印机特性设置对话框。
选择打印分辨率为“超精细300DPI”。
CAD施工图制图规范
CAD施工图制图规范在建筑、室内设计、机械制造等众多领域，CAD 施工图扮演着至关重要的角色。
它是设计师与施工人员之间沟通的重要桥梁，准确清晰的施工图能够确保项目的顺利进行，减少误解和错误，提高工作效率和质量。
为了实现这一目标，遵循一套严格的 CAD 施工图制图规范是必不可少的。
一、图纸设置1、图纸幅面应根据项目的规模和复杂程度选择合适的图纸幅面，常见的有A0、A1、A2、A3、A4 等。
一般来说，大型项目多采用 A0、A1 幅面，小型项目则可选用 A2、A3 甚至 A4 幅面。
2、图框与标题栏图框应采用标准格式，包括边框线、会签栏等。
标题栏应包含项目名称、图纸名称、比例、绘图日期、绘图人员等必要信息。
3、比例根据实际情况选择合适的比例，如 1:50、1:100、1:200 等，确保图纸上的图形能够清晰准确地反映实际尺寸。
二、图层设置1、图层分类合理设置图层，如墙体层、门窗层、家具层、标注层等，便于对不同元素进行管理和编辑。
2、图层特性为每个图层设置不同的颜色、线型、线宽等特性，以增强图纸的可读性。
例如，墙体层可以用粗实线表示，门窗层用中实线，标注层用细实线。
三、图形绘制1、线条线条应清晰、准确，避免出现断线、重线等情况。
直线应笔直，曲线应光滑。
2、尺寸标注尺寸标注应完整、清晰，包括尺寸线、尺寸界线、箭头和尺寸数字。
尺寸数字应大小适中，位置准确。
3、文字说明文字说明应简洁明了，字体统一，高度适中，避免使用生僻字体或艺术字。
四、符号与图例1、常用符号应遵循行业标准绘制各种常用符号，如电气符号、给排水符号、门窗符号等。
2、图例对于图纸中使用的特殊符号或图形，应在图例中进行说明，以便读者理解。
五、打印输出1、打印设置在打印前，应根据图纸大小和比例设置打印参数，如纸张类型、打印范围、打印质量等。
2、颜色设置根据需要选择黑白打印或彩色打印，若为黑白打印，应确保不同图层的线条在打印后仍能清晰区分。
六、文件管理1、文件名文件名应能够清晰反映图纸的内容和版本，如“项目名称_楼层_图纸类别_版本号dwg”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD高清输出已不是新鲜事，相信很多人都知道。
相信也有一部分人，不想麻烦直接交给其他人处理，做平面的朋友这个一定要会。
工作中多多少少会用到，重在分享，方法多样，我只会这一种，如果有更简单的方法，欢迎指教。
CAD有自带的输出JPG的命令，但不够清晰无法满足印刷需求。
可以导出很大分辨率的图但是文字多半看不清。
本教程以CAD2006为例，导出的图将会是黑白的（当然也可以彩色）。
第一步："文件"——"绘图仪管理器" 将弹出如下图文件夹
第二步：双击"添加绘图仪向导"
不用想了,点"下一步"
"下一步"
"下一步"
"下一步"
选中"⊙打印到文件" (因为是用虚拟打印机输出,打印的时候是弹出保存文件的对话框,所以叫打印到文件)
接着点"下一步"
给绘图仪取个名字.点"下一步"
点"编辑绘图仪配置" 弹出如下框
选中"源和大小" 在下方选择你要输出文件的大小 ,这里选择 "ISO A3" 接下来选择"矢量图形" 和"TrueType 文字"
"矢量图形"对话框, 选单色就是黑白色的,这里还可以设置分辨率这里默认300DPI,抖动不用管,默认就好.
"光栅图形"是设置输出JPG格式的选项,这里不作详细介绍.因为并不能输出高清JPG.
"TrueType 文字" 对话框,选"TrueType 字体作为图形",这样输出文字就不会错位,重叠在一起了.
好了,点确定(其它选项不是很重要),再点完成.
配置完成后,会多出一个EPS的绘图仪.配置完成,进入CAD出图
ctrl+p 打印对话框选项如下图(如果之前没有配置打印,会弹出一个对话框警告,别管他,点确定).
名称:选择刚刚命名的绘图仪"" ——勾选"打印到文件" ——选择“图纸尺寸”——然后打印范围选择“窗口”模式，再点窗口，框选你要输出的部分。
点“确定”——弹出保存对话框，选择要保存的路径 OK。
输出的是EPS，你可以直接用AI，CDR，PS打开。
PS 用”置入“这样进去的EPS 文件是”智能矢量对象“，可以自由缩放，不会模糊，剩下的大家可以搞定了。
=====================================分割线纠结
=====================================
有很多朋友反应上面的方法太烦琐。
下面这种方法相对比较简单，输出的是TIFF。
我们需要用到CAD插件是TIFF-XChang,这个其实是个虚拟打印机。
不止对CAD 有用，针对所有可打印文件的文件都有效。
安装方法：双击 ,然后到安装目录下替换掉完成完装及破解。
打开CAD，ctrl+P打印，打印机选：TIFF-XChang 点“特性”可修改参数，具体方法见方法一。
如果不想打印彩色的，就添加打印样式。
或者直接编辑样式。
添加打印样式表，点打印样式表名称，下拉列表有个新建，下一步，下一步~~。
就好了。
然后点右侧的编辑样式表修改参数。
选中第一个颜色，拖动滚动条到最后一个颜色。
然后按住SHIFT，再单击最后一个颜色，这样就全选中了所有颜色。
然后在右侧的颜色全部改为黑色（很多素材也用蓝色）。
样式表就完成了。
其它选项自己琢磨，比如线宽，线型。
这样打印出来就是TIFF 的了。
记得勾选那个打印到文件。
