《超声检测实验》word版
超声检测实训心得

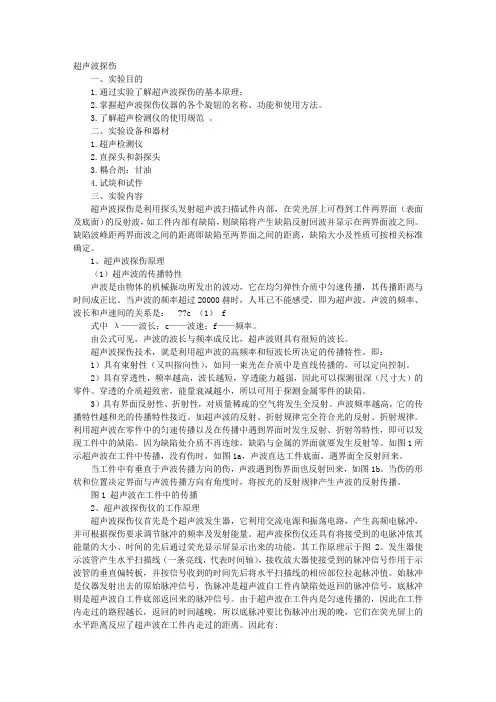

超声波探伤一、实验目的1.通过实验了解超声波探伤的基本原理；2.掌握超声波探伤仪器的各个旋钮的名称、功能和使用方法。
3.了解超声检测仪的使用规范。
二、实验设备和器材1.超声检测仪2.直探头和斜探头3.耦合剂：甘油4.试块和试件三、实验内容超声波探伤是利用探头发射超声波扫描试件内部，在荧光屏上可得到工件两界面（表面及底面）的反射波，如工件内部有缺陷，则缺陷将产生缺陷反射回波并显示在两界面波之间。
缺陷波峰距两界面波之间的距离即缺陷至两界面之间的距离，缺陷大小及性质可按相关标准确定。
1、超声波探伤原理（1）超声波的传播特性声波是由物体的机械振动所发出的波动，它在均匀弹性介质中匀速传播，其传播距离与时间成正比。
当声波的频率超过20000赫时，人耳已不能感受，即为超声波。
声波的频率、波长和声速间的关系是： ??c （1） f式中λ——波长；c——波速；f——频率。
由公式可见，声波的波长与频率成反比，超声波则具有很短的波长。
超声波探伤技术，就是利用超声波的高频率和短波长所决定的传播特性。
即：1）具有束射性（又叫指向性），如同一束光在介质中是直线传播的，可以定向控制。
2）具有穿透性，频率越高，波长越短，穿透能力越强，因此可以探测很深（尺寸大）的零件。
穿透的介质超致密，能量衰减越小，所以可用于探测金属零件的缺陷。
3）具有界面反射性、折射性，对质量稀疏的空气将发生全反射。
声波频率越高，它的传播特性越和光的传播特性接近。
如超声波的反射、折射规律完全符合光的反射、折射规律。
利用超声波在零件中的匀速传播以及在传播中遇到界面时发生反射、折射等特性，即可以发现工件中的缺陷。
因为缺陷处介质不再连续，缺陷与金属的界面就要发生反射等。
如图1所示超声波在工件中传播，没有伤时，如图1a，声波直达工件底面，遇界面全反射回来。
当工件中有垂直于声波传播方向的伤，声波遇到伤界面也反射回来，如图1b。
当伤的形状和位置决定界面与声波传播方向有角度时，将按光的反射规律产生声波的反射传播。
超声检测实验
《超声检测学》实验指导书（机电学院测控技术及仪器专业使用）彭光俊赵志编武汉理工大学教材中心2003年6月第一部分A型脉冲反射式超声探伤系统工作性能测试实验一水平线性的测定一、实验目的学会使用超声波探伤仪，熟练掌握超声探伤系统水平线性的测试方法。
二、概要水平线性即超声探伤仪对距离不同的反射体所产生的一系列回波的显示距离与反射体距离之间能够按比例方式显示的能力。
A型显示超声探伤仪示波管内的电子束受与时间成线性关系的扫描电压作用，而在水平方向扫描形成时间基线。
由于反射体的回波位置是在有线性刻度的时间基线标尺上读出的，因此，水平扫描线（时间基线）的非线性会引起定位误差。
本测试就是为了检查超声探伤系统的时基线性。
三、实验用品仪器：CTS-22型超声波探伤仪1台探头：2.5P 20-D型直探头，2.5P 13×13 K1.5-D型斜探头各1个电缆：QQ9-2电缆线（带接头）1条试块：CSK-ⅠA型试块1块耦合剂：机油1杯工具：小螺丝刀1把四、实验内容及步骤（一）采用直探头测定水平线性1．将探伤仪的[抑制]置于“0”，其它调整取适当值。
2．将直探头压在CSK-ⅠA型试块的A位置，中间加适当的耦合剂，以保持稳定的声耦合，如图1-1所示。
3．调节[深度范围]、[深度微调]和[脉冲移位]旋钮，使屏幕上显示出图1-1第6次底波。
4．调节[粗调衰减]、[细调衰减]和[增益]旋钮，当底波B1和B6的幅度分别为50%满刻度时，将它们的前沿分别对准刻度0和100（设水平全刻度为100格）。
B1和B6的前沿位置在调整中如果相互影响，则应反复进行调整。
5．再依次分别地将底波动B2、B3、B4、B5调到50%满刻度，并分别读出底波B2、B3、B4、B5的前沿与刻度20、40、60、80的偏差α2、α3、α4、α5（以格数计），如图1-2所示，将数据填入表1-1。
6．取其中最大的偏差值αmax。
则水平线性误差ΔL为：ΔL = | αmax | %注意事项：图1-2中的B1～B6是分别调到同一幅度，而不是同时达到此幅度。
超声检测实验(精)
---------------------------------------------------------------最新资料推荐------------------------------------------------------超声检测实验（精）《超声检测学》实验指导书（机电学院测控技术及仪器专业使用）（机电学院测控技术及仪器专业使用）彭光俊赵志编武汉理工大学教材中心 2003 年 6 月第一部分第一部分 A 型脉冲反射式超声探伤型脉冲反射式超声探伤系统工作性能测试系统工作性能测试实验一水平线性的测定一、实验目的一、实验目的学会使用超声波探伤仪，熟练掌握超声探伤系统水平线性的测试方法。
二、概要二、概要水平线性即超声探伤仪对距离不同的反射体所产生的一系列回波的显示距离与反射体距离之间能够按比例方式显示的能力。
A 型显示超声探伤仪示波管内的电子束受与时间成线性关系的扫描电压作用，而在水平方向扫描形成时间基线。
由于反射体的回波位置是在有线性刻度的时间基线标尺上读出的，因此，水平扫描线（时间基线）的非线性会引起定位误差。
本测试就是为了检查超声探伤系统的时基线性。
三、实验用品三、实验用品仪器：CTS-22 型超声波探伤仪1 台探头：2.5P 20-D 型直探头，2.5P 1313 K1.5-D 型斜探头各 1 个电缆：1 / 19QQ9-2 电缆线（带接头）1 条试块：CSK-ⅠA型试块1 块耦合剂：机油1 杯工具：小螺丝刀1 把四、实验内容及步骤四、实验内容及步骤（一）采用直探头测定水平线性 1．将探伤仪的[抑制]置于0 ，其它调整取适当值。
2．将直探头压在 CSK-ⅠA 型试块的 A 位置，中间加适当的耦合剂，以保持稳定的声耦合，如图1-1 所示。
3．调节[深度范围]、[深度微调] 和[脉冲移位]旋钮，使屏幕上显示出图1-1 第 6 次底波。
4．调节[粗调衰减]、[细调衰减]和[增益]旋钮，当底波B1和B6的幅度分别为50%满刻度时，将它们的前沿分别对准刻度 0 和100（设水平全刻度为 100 格）。
超声实验报告
实验名称:超声实验摘要：本实验通过使用一台数字智能化的“超声波分析测试仪”，利用超声波的特性测量其纵波和横波在钢和铝中的波速，进而计算固体介质常用参数，并利用利用超声扫描成像进行水下模拟观测。
一、实验目的１．了解超声波产生和发射的机理； ２．了解超声探头的结构及作用；３．学习用超声法来测量固体介质常用参数的方法； ４．学习超声扫描成像技术的应用。
二、实验原理1.超声波的发射和接收超声波换能器是使其他形式的能量转换成超声能量（称发射换能器）或使超声能量转换成其他易于检测的能量（称接收换能器），其中应用最多的是声电、电声换能器：当一个电脉冲作用到探头上时，探头就发射超声脉冲，反之，当一个超声脉冲作用到探头上时，探头就产生一个电脉冲。
有了探头，再配上电信号的产生和接收等装置，就构成了整套超声波检测系统。
产生超声波的方法有很多种，如热学法、力学法、静电法、电磁法、磁致伸缩法、激光法以及压电法等等，但应用得最普遍的方法是压电法。
1). 压电效应某些介电体在机械压力的作用下会发生形变，使得介电体内正负电荷中心相对位移以致介电体两端表面出现符号相反的束缚电荷，其电荷密度与压力成正比，这种由“压力”产生“电”的现象称为正压电效应，如1（a ）所示。
(a)(b)图1 压电效应示意图(a)正压电效应 (b)逆压电效应反之，如果将具有压电效应的介电体置于外电场中，电场会使介质内部正负电荷中心位移，从而导致介电体产生形变，这种由“电”产生“机械形变”的现象称为逆压电效应，如图1（b ）所示。
逆压电效应只产生于介电体，形变与外电场呈线性关系，且随外电场反向而改变符号。
如果对具有压电效应的材料施加交变电压，那么它在交变电场的作用下将发生交替的压缩和拉伸形变，由此而产生了振动，并且振动的频率与所施加的交变电压的频率相同，若所施加的电频率在超声波频率范围内，则所产生的振动是超声频的振动，即超声波的产生。
我们把这种振动耦合到弹性介质中去，那么在弹性介质中传播的波即为超声波，这利用的是逆压电效应，若利用正压电效应可将超声能转变成电能，这样就可实现超声波的接收。
超声波综合实验.doc

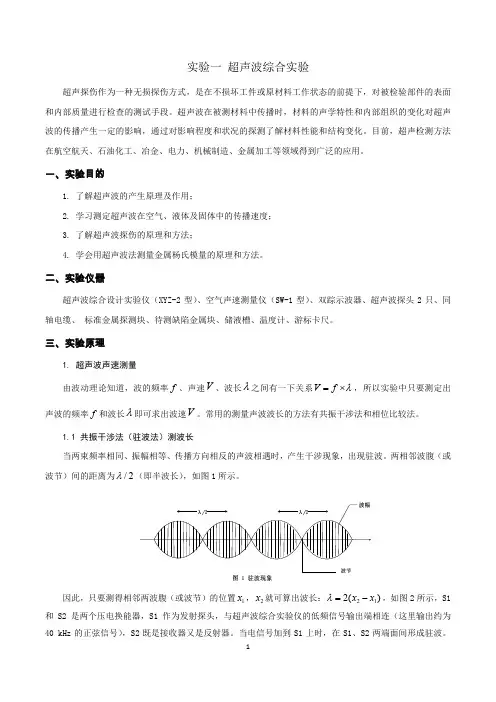

实验一 超声波综合实验超声探伤作为一种无损探伤方式，是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的测试手段。
超声波在被测材料中传播时，材料的声学特性和内部组织的变化对超声波的传播产生一定的影响，通过对影响程度和状况的探测了解材料性能和结构变化。
目前，超声检测方法在航空航天、石油化工、冶金、电力、机械制造、金属加工等领域得到广泛的应用。
一、实验目的1. 了解超声波的产生原理及作用；2. 学习测定超声波在空气、液体及固体中的传播速度；3. 了解超声波探伤的原理和方法；4. 学会用超声波法测量金属杨氏模量的原理和方法。
二、实验仪器超声波综合设计实验仪（XYZ-2型）、空气声速测量仪（SW-1型）、双踪示波器、超声波探头2只、同轴电缆、 标准金属探测块、待测缺陷金属块、储液槽、温度计、游标卡尺。
三、实验原理1. 超声波声速测量由波动理论知道，波的频率f 、声速V 、波长λ之间有一下关系λ⨯=f V ，所以实验中只要测定出声波的频率f 和波长λ即可求出波速V 。
常用的测量声波波长的方法有共振干涉法和相位比较法。
1.1 共振干涉法（驻波法）测波长当两束频率相同、振幅相等、传播方向相反的声波相遇时，产生干涉现象，出现驻波。
两相邻波腹（或波节）间的距离为/2λ（即半波长），如图1所示。
因此，只要测得相邻两波腹（或波节）的位置1x ，2x 就可算出波长：)(212x x -=λ，如图2所示，S1和S2是两个压电换能器，S1作为发射探头，与超声波综合实验仪的低频信号输出端相连（这里输出约为40 kHz 的正弦信号），S2既是接收器又是反射器。
当电信号加到S1上时，在S1、S2两端面间形成驻波。
S2把端面所在声场中的机械振动（声压）变为电信号，该信号输入示波器，通过示波器就可以看到一组由声压信号产生的正弦波形。
声源S1发出的声波，经介质传播到S2，在接收声波信号的同时反射部分声波信号，如果接收面（S2）与发射面（S1）严格平行，入射波即在接收面上垂直反射。
甲状腺超声诊断实验报告(3篇)
第1篇一、实验目的本实验旨在通过甲状腺超声诊断技术，对甲状腺结节的良恶性进行初步判断，提高对甲状腺疾病诊断的准确性，为临床治疗提供参考。
二、实验方法1. 实验对象：选取本地区甲状腺疾病患者100例，其中男50例，女50例，年龄范围20-80岁。
2. 仪器与设备：采用某品牌彩色多普勒超声诊断仪，探头频率为7-12MHz。
3. 实验步骤：（1）患者取仰卧位，充分暴露颈部。
（2）探头涂耦合剂，涂抹均匀，确保探头与皮肤良好接触。
（3）分别进行甲状腺横切面、纵切面、斜切面等扫查，观察甲状腺大小、形态、回声、血流等特征。
（4）记录甲状腺结节的位置、大小、形态、边缘、内部结构、钙化类型、血流情况等。
（5）根据甲状腺结节超声特征，评估其良恶性，并进行分类。
三、实验结果1. 甲状腺结节检出情况：100例受检者中，共检出甲状腺结节96例，其中男性结节58例，女性结节38例。
2. 甲状腺结节良恶性判断：（1）良性结节：78例，占结节总数的81.25%。
其中，单纯性囊肿38例，甲状腺腺瘤30例，甲状腺炎10例。
（2）恶性结节：18例，占结节总数的18.75%。
其中，甲状腺癌16例，甲状腺髓样癌2例。
3. 超声特征分析：（1）良性结节：边缘清晰、边界完整，以囊性为主，峰窝状结构，高回声/均匀回声/结节后方回声增强，粗钙化/环行钙化，浓缩胶质（彗星尾征），局灶性火海征等。
（2）恶性结节：边缘不规则、形态不规整，实性低回声，微小钙化，血流丰富，伴有颈部淋巴结肿大等。
四、讨论1. 甲状腺超声诊断技术在甲状腺结节良恶性判断中具有很高的准确性，本实验中，良性结节诊断准确率为100%，恶性结节诊断准确率为88.89%。
2. 超声特征在甲状腺结节良恶性判断中具有重要意义。
本实验结果表明，良性结节具有边缘清晰、边界完整、以囊性为主等特点，而恶性结节则表现为边缘不规则、形态不规整、实性低回声、微小钙化、血流丰富等。
3. 本实验中，部分甲状腺结节超声特征不典型，需要结合临床症状、实验室检查等其他检查方法进行综合判断。
超声波实训检测报告
一、摘要本实训报告针对超声波检测技术进行了系统性的学习与实践，通过对超声波检测原理、仪器设备、检测方法等方面的研究，对实际检测过程进行了详细记录和分析。
通过对不同材料、不同结构的检测，验证了超声波检测技术的有效性和可靠性。
二、引言超声波检测技术作为一种非破坏性检测方法，广泛应用于工业、建筑、医学等领域。
它具有检测速度快、灵敏度高、不受电磁干扰等优点。
本实训报告旨在通过对超声波检测技术的学习与实践，提高学生对该技术的掌握和应用能力。
三、实训内容1. 超声波检测原理超声波检测技术是利用超声波在介质中传播的特性，通过发射、接收和解析超声波信号，对材料或结构的缺陷、性能进行检测。
超声波在介质中传播时，其速度、衰减、反射、折射等特性与材料性质密切相关。
2. 超声波检测仪器设备超声波检测仪器设备主要包括超声波检测仪、探头、放大器、显示器等。
其中，探头是超声波检测的关键部件，其性能直接影响到检测结果的准确性。
3. 超声波检测方法超声波检测方法主要包括穿透法、反射法、穿透-反射法等。
本实训主要采用穿透法进行检测。
4. 实训过程（1）检测前准备：根据检测对象和检测要求，选择合适的探头、检测参数和检测方法。
（2）检测过程：将探头放置在检测部位，发射超声波，接收反射回来的超声波信号，通过仪器设备进行处理和分析。
（3）结果分析：根据检测数据，分析材料或结构的缺陷、性能，得出检测结论。
四、实训结果与分析1. 实训结果（1）材料检测：对金属材料、非金属材料进行超声波检测，发现材料内部的缺陷、裂纹等。
（2）结构检测：对建筑结构、桥梁等大型结构进行超声波检测，发现结构内部的缺陷、裂缝等。
2. 结果分析（1）超声波检测技术在材料检测中具有较好的效果，能够准确发现材料内部的缺陷。
（2）超声波检测技术在结构检测中具有较好的效果，能够准确发现结构内部的缺陷。
（3）超声波检测技术在检测过程中，需要注意探头的选择、检测参数的设置等因素，以确保检测结果的准确性。
实验报告-超声实验
【实验题目】 超声实验【实验记录与分析】一 超声波及其探测器的主要性能的表征A 直探头（1） 观察超声脉冲波型，测量超声频率周期数=n 时间 =n T μs周期 ==n T T n / μs 频率 ==T f /1 MHz （2） 测量纵波声速与直探头延迟时间初始波时间 =0t μs 第一次反射波时间 =1t μs第二次反射波时间 =2t μs 样品厚度=H mm纵波声速 =-=)/(212t t H C mm/μs探头延迟时间 =--=2012t t t t d μs(3) 测量超声波扩散角（选做）小孔深度=B H mm 最大回波位置 =0x mm半高回波位置（左）=1x mm 半高回波位置（右）=2x mm扩散角=-=)2||arctan(221BH x x θ B 斜探头（1） 观察超声脉冲波型，测量超声频率周期数=n 时间 =n T μs周期 ==n T T n / μs 频率 ==T f /1 MHz（2） 测量横波声速、斜探头延迟时间以及入射点位置 小圆半径=1R mm 大圆半径=2R mm 探头前缘位置 =1L mm初始波时间 =0t μs 小圆回波时间 =1t μs 大圆回波时间 =2t μs 横波声速 =--=)/()(21212t t R R C mm /μs探头延迟时间 =---=0122112t R R t R t R t d μs 入射点与探头前缘的距离 =-=12L R L mm（3） 测量折射角（各个距离参见图1）=A L mm =B L mm =A H mm =B H mm=Ao L mm =Bo L mm()()=----=A B A B A B H H L L L L 00arctan β图1 折射角测量示意图（4） 测量超声波扩散角（选做）小孔深度=B H mm 最大回波位置 =0x mm半高回波位置（左）=1x mm 半高回波位置（右）=2x mm 扩散角=-=βθ221cos )2||arctan(2BH x x 二 超声探伤利用直探头测量缺陷深度 初始波时间=0t μs 缺陷反射波时间 =c t μs缺陷深度（计算） ==)/2--c(t H d 0c c t t mm缺陷深度（实测） ='c H mm 相对误差=-'c c 'c H /|H H |（1） 利用斜探头探测缺陷的深度和水平距离（各个距离参见图2）初始波时间=0t μs 缺陷反射波时间 =c t μs探头前缘位置 =c X mm缺陷深度（计算） ==βcos 2)--c(t H d 0c c t t mm 缺陷深度（实测） ='c H mm 相对误差=-'c c 'c H /|H H |缺陷水平位置（计算） =+-=c X L t t βsin 2)--c(t x d 0c c mm 缺陷水平位置（实测） ='c x mm 误差=-|x |c 'c x mm图2 超声探伤示意图三 超声成像(选作)【总结与讨论】成绩（满分30分）：⎽⎽⎽⎽⎽⎽⎽⎽⎽ 指导教师签名：⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽ 日期：⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽附：超声成像记录实验人：实验时间：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《超声检测学》实验指导书（机电学院测控技术及仪器专业使用）彭光俊赵志编武汉理工大学教材中心2003年6月第一部分 A型脉冲反射式超声探伤系统工作性能测试实验一水平线性的测定一、实验目的学会使用超声波探伤仪，熟练掌握超声探伤系统水平线性的测试方法。
二、概要水平线性即超声探伤仪对距离不同的反射体所产生的一系列回波的显示距离与反射体距离之间能够按比例方式显示的能力。
A型显示超声探伤仪示波管内的电子束受与时间成线性关系的扫描电压作用，而在水平方向扫描形成时间基线。
由于反射体的回波位置是在有线性刻度的时间基线标尺上读出的，因此，水平扫描线（时间基线）的非线性会引起定位误差。
本测试就是为了检查超声探伤系统的时基线性。
三、实验用品仪器：CTS-22型超声波探伤仪 1台探头：2.5P 20-D型直探头，2.5P 13×13 K1.5-D型斜探头各1个电缆：QQ9-2电缆线（带接头） 1条试块：CSK-ⅠA型试块 1块耦合剂：机油 1杯工具：小螺丝刀 1把四、实验内容及步骤（一）采用直探头测定水平线性1．将探伤仪的[抑制]置于“0”，其它调整取适当值。
2．将直探头压在CSK-ⅠA型试块的A位置，中间加适当的耦合剂，以保持稳定的声耦合，如图1-1所示。
3．调节[深度范围]、[深度微调]和[脉冲移位]旋钮，使屏幕上显示出图1-1第6次底波。
4．调节[粗调衰减]、[细调衰减]和[增益]旋钮，当底波B1和B6的幅度分别为50%满刻度时，将它们的前沿分别对准刻度0和100（设水平全刻度为100格）。
B1和B6的前沿位置在调整中如果相互影响，则应反复进行调整。
5．再依次分别地将底波动B2、B3、B4、B5调到50%满刻度，并分别读出底波B2、B3、B4、B5的前沿与刻度20、40、60、80的偏差α2、α3、α4、α5（以格数计），如图1-2所示，将数据填入表1-1。
6．取其中最大的偏差值αmax。
则水平线性误差ΔL为：ΔL = | αmax | %注意事项：图1-2中的B1～B6是分别调到同一幅度，而不是同时达到此幅度。
（二）采用斜探头测定水平线性采用斜探头测定水平线性的测试方法与采用直探头测定水平线性的测试方法相同。
五、实验报告要求1．列出实验数据，计算水平线性误差。
2．为什么读回波在水平标尺上的位置时应将回波幅度分别调到某一相同高度（如满刻度的50%）？图1-2 3．在水平线性误差很大的情况下，如何较精确地测定反射体深度？4．水平线性误差影响什么？实验二垂直线性的测定一、实验目的熟练掌握超声探伤系统垂直性的测试方法。
二、概要垂直线性即超声探伤仪的接收信号与荧光屏所显示的反射波幅度之间能按比例方式显示的能力。
当需要根据回波幅度评定缺陷时，A型显示超声波探伤仪荧光屏上显示出的信号幅度与输入到放大器的信号幅度是否呈线性关系具有重要意义。
本测试是为了检查超声探伤仪增益线性和衰减器精度两者的综合效果。
三、实验用品仪器：CTS-22型超声波探伤仪 1台探头：2.5P 20-D型直探头，2.5P 13×13 K1.5-D型斜探头各 1个电缆：QQ9-2电缆线（带接头） 1条试块：DB-PZ20-2型试块 1块耦合剂：机油 1杯工具：小螺丝刀 1把四、实验内容及步骤（一）采用直探头测定垂直线性1．探伤仪的[抑制]置于“0”，其它调整取适当值。
2．将直探头压在DB-PZ20-2型试块的上表面中心位置，中间加适当的耦合剂，并将平底孔的回波调至屏幕上时基线的近中央处，如图2-1所示。
3．调节[粗调衰减]、[细调衰减]、[增益]和探头位置，使平底孔的回波高度恰为100%满刻度，此时细调衰减器至少应有30dB的衰减余量。
图2-1 4．以每次2dB的增量调节[细调衰减]，每次调节后，用满刻度的百分值记下回波幅度，一直继续到衰减值为26dB，测量精度为0.1%。
将测试结果列入表2-1。
测试值与波高理论值之差为偏差值。
5．从表中取最大正偏差d（+）和最大负偏差d（－）的绝对值之和为垂直线性误差Δd（以百分值计），它由下式给出：=+dd+∆d%)((-)(二)采用斜探头测定垂直线性采用斜探头测定垂直线性，斜探头应放置在试块侧面，测试方法与采用直探头时相同。
五、实验报告要求1．列出实验数据，计算垂直线性误差。
2．用本实验所述方法测定垂直线性有何不足之处？3．要准确测定仪器的垂直线性应采用什么方法？4．垂直线性误差影响什么？实验三斜探头入射点的测定一、实验目的熟练掌握斜探头入射点的测试方法。
二、概要用横波斜探头确定反射体的位置时，必须了解探头的入射点。
在斜射探伤中，超声束的中心入射于探伤面的一点，即为斜探头的入射点。
本测试是为了测定斜探头声束中心在入射探伤面上的位置（入射点）。
三、实验用品仪器：CTS-22型超声波探伤仪 1台探头：2.5P 13×13 K1.5-D型斜探头 1个电缆：QQ9-2电缆线（带接头） 1条试块：CSK-ⅠA型试块 1块耦合剂：机油 1杯四、实验内容及步骤1．将斜探头压在CSK-ⅠA型试块上如图3-1所示的位置，中间加适当的耦合剂以保持稳定的声耦合。
使声束朝向R100㎜的曲面，并在探头声束轴线与试块侧面保持平行的情况下前后移动探头，至曲面回波的幅度达到最大。
图3-12．读出试块上R100㎜圆心标记线所对应的探头侧面刻度，此刻度位置即斜探头的入射点，读数应精确到0.5㎜。
五、实验报告要求1．怎样利用入射点来定位缺陷？2．直探头需要测试入射点吗？为什么？实验四斜探头折射角或K值的测定一、实验目的熟练掌握斜探头折射角或K值的测试方法。
二、概要用横波斜探头确定反射体位置时，必须知道探头的真实折射角或K值。
折射角即折射波的传播方向和入射点处的探伤面法线之间的夹角。
本测试是为了测定斜探头声束入射于探伤面时的折射角（β）或斜探头的K（K=tgβ）值。
三、实验用品仪器：CTS-22型超声波探伤仪 1台探头：K1.0～3.0型斜探头 1个电缆：QQ9-2型电缆线（带接头） 1条试块：CSK-ⅠA型试块 1块耦合剂：机油 1杯四、实验内容及步骤（一）斜探头折射角的测定1．根据斜探头折射角的不同标称值，把探头压在CSK-ⅠA型试块上的不同位置，如图4-1所示，中间加适当的耦合剂以保持稳定的声耦合。
图4-1a．当折射角为34°～66°时，探头放在图4-1（a）的位置，使用 50㎜孔的回波进行测定。
b．当折射角为60°～75°时，探头放在图4-1（b）的位置，使用φ50㎜孔的回波进行测定。
c．当折射角为74°～80°时，探头放在图4-1（c）的位置，使用φ1.5㎜孔的回波进行测定。
在探头声束轴线与试块侧面保持平行的情况下前后移动探头，使回波达到最大。
2．读出探头入射点在试块侧面上所对应的角度刻度值，此刻度值即为斜探头的折射角β，读数应精确到0.5度。
3．计算K值K=tgβ(二)斜探头K值的测定1．使用CSK-ⅠA型试块可以直接测定斜探头的K值。
将斜探头压在试块上的不同位置如图4-1中的（a）和（b），中间加适当的耦合剂以保持稳定的声耦合。
a. 当K值为1.0～1.5时，探头放在图4-1（a）的位置，使用用φ50㎜孔的回波进行测定。
b. 当K值为2.0～3.0时，探头放在图4-1（b）的位置，使用用φ50㎜孔的回波进行测定。
2．在探头声束轴线与试块侧面保持平行的情况下前后移动探头，使回波达到最大。
3．从探头入射点在试块侧面所对应的刻度值即可直接读出斜探头的K值。
五、实验报告要求1．用本实验所述的两种测定K值的方法对同一探头测得值是否相同？为什么？2．K值测定时对试块有何要求？第二部分距离——波幅曲线的测绘实验五纵波距离——波幅曲线的测绘一、实验目的熟练掌握运用CS-2型平底孔试块测绘纵波距离—波幅曲线的方法。
二、概要在超声探伤中，由于材料或工件中自然缺陷的形状、性质各不相同，所以目前还很难确定缺陷的真实大小。
为此多采用“当量法”对缺陷进行定量，即将自然缺陷与形状规则的人工缺陷相比较，当所发现的自然缺陷的回波高度与同样探测条件下某个人工缺陷的波高相等时，该人工缺陷的尺寸即称为所发现的自然缺陷的当量尺寸。
本实验通过对一组探测深度和孔径不同的标准试块进行实测，绘制不同大小的人工缺陷在不同声程时相对波高变化的曲线，即距离一波幅一当量曲线，简称“AVG线图”。
这样一系列曲线可以用来对缺陷进行定量。
三、实验用品仪器：CTS-22型超声波探伤仪 1台探头：2.5P 20-D型直探头 1个电缆：QQ9-2电缆线（带接头） 1条试块：CS-2型试块 1组耦合剂：机油 1杯工具：小螺丝刀，钢卷尺各1把CS-2型试块的结构尺寸如图5-1所示。
L：25，50，75，100，125，150，200，250，300，400，500。
d：2，3，4，6，8， 。
四、实验内容及步骤1．将探伤仪的[抑制]置于“0”。
3．调整扫描速度。
（即荧光屏上水平刻度值与实际声程的比例关系。
）因为最大声程L max =500+25=525㎜，所以扫描速度应调为1︰6。
方法如下：将直探头压在厚度为100㎜的试块上表面四分之一直径的位置，如图5-2所示，中间加适当的耦合剂。
调节[深度图5-1范围]、[深度微调]和[脉冲移动]旋钮，使荧光屏上出现6次回波，并使第三次和第六次回波的前沿分别对准水平刻度“5”和“10”。
图5-2 图5-33．调起始灵敏度（1）将[衰减]置于合适位置（对于φ2，φ3，φ4，φ6，φ8平底孔试块置于“0”，对于平底试块置于20dB）。
（2）将直探头压在一组CS-2型试块中声程最大的试块的圆心位置，中间加适当的耦合剂，如图5-3所示。
移动探头使平底孔回波最高，调节[增益]，使该回波高度达到基准高度（即垂直满刻度的50%），记录此时的L和dB数，在以后的测试过程中，[增益]固定。
4．测试将探头分别置于该组各个不同声程试块上的圆心处，中间加适当的耦合剂，移动探头找平底孔最高回波。
找到后，调节[衰减]，使回波幅度达到基准高度，并记录相应的L和dB的数。
5．按照上述方法，测试其它孔径的试块。
6．将所测数据填入下表。
表5-1 距离、波幅测试记录表7．绘制曲线以L为横座标，相对波高（dB）为纵座标，在座标纸上绘制距离-波幅曲线。
图中应注明人工缺陷大小（即平底孔直径），探头直径及频率等。
五、注意事项1．[抑制]应置于“0”。
2．灵敏度调好后，[增益]固定，只能调节[衰减]。
3．探测时必须找到平底孔的最高回波。
4．平底孔的回波在一次底波前25㎜处，注意辨认。
5．测试过程中，防止摔坏仪器、探头和试块。
请注意安全。
六、实验报告要求1．列出实验数据，根据实验结果绘制曲线。
