石膏板吊顶技术交底

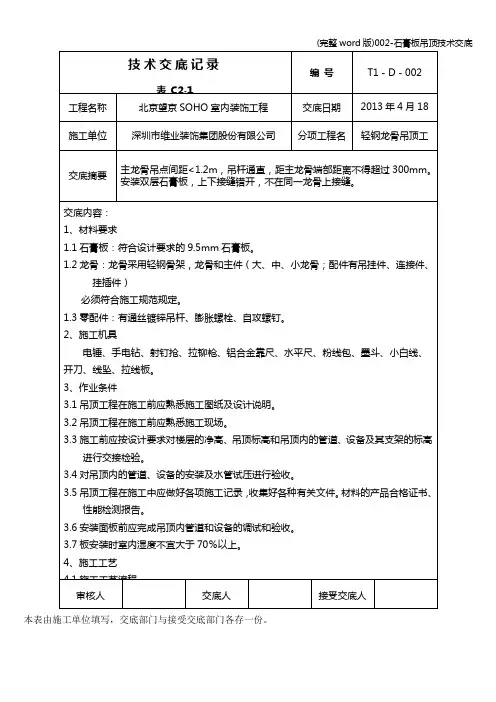

(完整word版)002-石膏板吊顶技术交底
（3）骨架吊固不 牢
吊筋固定不牢；吊杆固定的 螺母未拧紧；其他设备固定 在吊杆上
吊筋固定在结构上要拧紧螺丝，并 控制好标高；顶棚内的管线，设备 等不得固定在吊杆或龙骨骨架上。
（4）罩面板分块
施工时注意板块的规格，拉线找正，
间隙缝不直
安装固定时保证平整对直
9、质量记录
9.1 应做好隐蔽工程记录。
9.2 材料进场验收记录和复试报告。
工程名称 施工单位 交底摘要
(完整 word 版)002-石膏板吊顶技术交底
技术交底记录
表 C2-1
编号
T1－D－002
本表由施工单 位填写，交底 部门与接受交
北京望京 SOHO 室内装饰工程 交底日期 2013 年 4 月 18 日 底部门各存一
深圳市维业装饰集团股份有限公 分项工程名 轻钢龙骨吊顶工程
随时拉线检查龙骨的平整度,悬挑龙骨的长度不得超过 300mm。
4.2.5 安装次龙骨：次龙骨采用其相应的吊挂件固定在主龙骨上,次龙骨分为 CB50×20 型龙
骨,根据吊顶的造型进行叠级安装，采用吊挂件挂在主龙骨上，龙骨间距为 400mm，
审核将人次龙骨通过挂件吊挂在大交龙底骨人上,注意在灯具、窗帘盒接、受通交风底口人周围必须加强次龙
上不得上人踩踏，其他工种不得随意借用挂件或龙骨。
6.4审为核了人保护成品，罩面板安装必须交在底顶人棚管道，试水、保温等接一受切交工底序人全部验收后进行。
本表由施工单位填写，交底部门与接受交底部门各存一份。
技术交底记录
表 C2-1
(完整 word 版)002-石膏板吊顶技术交底
编号
T1－D－002
工程名称 施工单位 交底摘要
入下道工序，并办理完交接手续。
001.轻龙骨石膏板吊顶质量交底
轻钢龙骨石膏板吊顶工艺.质量技术交底(001)工程名称: 分部分项工程吊顶工程工种木工技术交底内容:1、安装吊筋:所有吊点处理好后即可安装吊筋。
吊筋与吊点的连接方法因吊点的预埋件不同而异，一般有焊接、拧固、钩挂或其他方法等。
若楼板未做预埋件，可以临时采取射钉或电锤打孔，预埋膨胀螺栓的办法解决。
吊筋安装前要计算准确所需要的长度，下端需套制螺纹的应保证螺纹长度留有调节余地，并要配制好螺母，以贝拧固之用。
2、固定边龙骨:墙体为砖砌墙体，边龙骨可直接钉固在预埋的防腐木砖上；混凝土墙体可以钉固在吊顶标高基准线上的预埋木屑内，也可以采取射钉的方法固定。
边龙骨固定的钉距控制在900-1000mm为宜。
3、安装主龙骨:主龙骨与吊挂件连接在吊筋上，并拧紧固定螺母。
一个房间的主龙骨与吊筋、吊挂件全部安装就位后，要进行平直的调整，方法是先用60mm*60mm的方木按主龙骨的间距钉上圆钉，分别卡住主龙骨，对主龙骨进行临时固定，然后在顶面拉出十字线和对角线，拧动吊筋上面的螺母，作升降调平，直至将主龙骨调成同一平面。
房间面积较大时，调平时要使主龙骨中间部位略有起拱，起拱的高度一般不应小于房间短向跨度的1/200。
4、安装中龙骨:中龙骨应垂直于主龙骨安装，中龙骨是以吊挂件位于交叉点固定在龙骨之上。
挂件的U 型用钳子卧入主龙骨内，上端则搭接在主龙骨上。
中龙骨的间距应计算准确并经确定。
中龙骨的中距计算时，要考虑饰面板安装时要求离缝（缝宽尺寸）还是密缝。
5、安装横撑龙骨:用中龙骨截取横撑龙骨，横撑龙骨应与中龙骨呈垂直布置，安装在吊顶罩面板的拼缝处。
安装时，将截取合适的中龙骨端头插入挂插件，扣在纵向主龙骨上，用钳子将挂搭弯入主龙骨内。
横撑龙骨的间距要根据所选用的饰面板的规格和尺寸的大小确定。
安装好的主龙骨和横撑龙骨的底面，即饰面板的背面应在同一平面内。
6、石膏板的安装:排板为了保证罩面装饰效果，也考虑方便施工，不出现差错，罩面板安装前要进行预排。

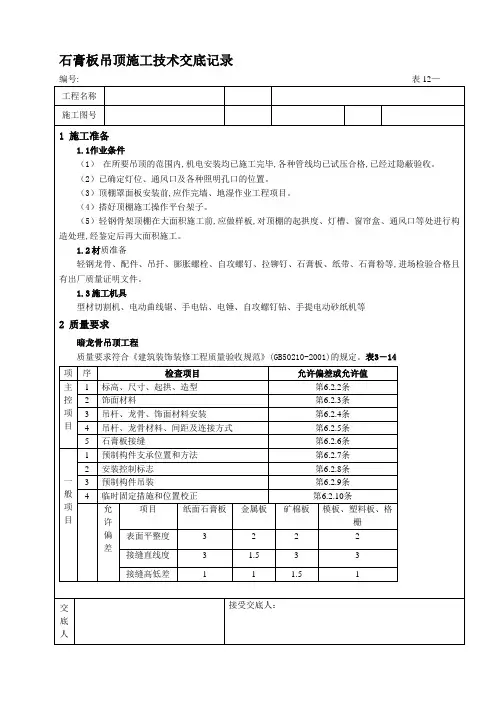

石膏板吊顶技术交底记录
石膏板吊顶施工技术交底记录
安装主龙骨:主龙骨间距为900～1200mm。
主龙骨用与之配套的龙骨吊件与吊杆相连。
安装次龙骨:次龙骨间距为500mm～600mm,采用次挂件与主龙骨连接。
刷防锈漆:轻钢骨架覃面板顶棚吊杆、固定吊杆铁件,在封罩面板前应刷防锈漆。
安装石膏板:石膏板与轻钢骨架固定的方式采用自攻螺钉固定法,在已装好并经验收轻钢骨架下面即做隐蔽验收工作),安装9.5mm厚石膏板。
安装石膏板用自攻螺丝固定,固定间距板边为
板中为300mm。
自攻螺丝固定后点刷防锈漆。
接缝处理:在板接缝间采用粘贴纸带嵌缝膏进行嵌缝处理。
吊顶工程验收时应检查下列文件和记录:
吊顶工程的施工图、设计说明及其他设计文件；
接受交底人：。
轻钢龙骨石膏板吊顶施工技术交底
轻钢龙骨石膏板吊顶系统技术交底记录建设单位施工单位工程名称地点施工面积层数交底内容：本工程轻钢龙骨石膏板系统吊顶分部较多，如：环廊、后场走道、前后场卫生间、化妆间、琴房、乐器室等。
基层采用U50系列龙骨，面板为9.5mm纸面石膏板、12mm防水石膏板、砂岩环保吸音板、穿孔石膏板等。
部分区域如环廊吊顶面层为砂岩环保吸音板，后场走道吊顶为穿孔石膏板，但施工方式与轻钢龙骨石膏板系统类似，故此技术交底包含上述各种面层，可以作为指导其施工的交底依据。
1.施工准备材料准备材料种类所选用的50轻钢龙骨及配套的主（承载）、次（覆面）龙骨的吊件、挂件、支托、主次龙骨连接件。
镀锌M8*100膨胀螺栓、Φ8的钢筋、螺杆、高强度镀锌自螺丝钉、J422电焊条（q235钢适用）、L50*50*5的角钢、对穿螺丝。
纸面石膏板、防水石膏板、砂岩环保吸音板、穿孔石膏板等（注：厚度根据设计及现场要求）轻钢龙骨石膏板吊顶施工流程图6. 施工方法序号 施工阶段介绍施工方法1安装吊顶钢架转换层及主龙骨吊杆在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，本项目楼板顶距标高线超过1.5米，故需要用L50*5镀锌角钢制作“井”字型的钢架转换层。
转换层吊柱间距1.2米-1.5米，转换层纵横钢架间距按1米控制，然后按主龙骨位置及吊挂间距，将吊杆无螺栓丝扣的一端与吊挂件连接。
吊挂件通过膨胀螺栓直接固定在天花楼板上。
2安装主龙骨将组装吊挂件的主龙骨，按分档线位置使吊挂件穿入想应的吊杆螺母，拧好螺母。
3安装次龙骨按设计规定的次龙骨间距，将次龙骨通过吊挂件，吊挂在主龙骨上。
4安装横撑龙骨按设计规定的横撑龙骨间距，将横撑龙骨通过吊挂件，吊挂在次龙骨上。
GB50210-2001第6.1.1～6.2.11安装时切割下的边角余料，应及时清运。
9.成品保护吊顶做好后，不得上人踩踏。
安装灯具、风口等要小心，不要损坏天花。
搬运材料时，小心碰撞天花。
不准将大型（重型）灯具固定在龙骨上。
石膏板吊顶工程技术交底
弹线→安装主龙骨吊杆→安装主龙骨→安装次龙骨→安装石膏板 （1）弹线
根据楼层标高水平线、设计标高，沿墙四周弹顶棚标高水平线，并沿顶棚的标高水平线，在墙 上划好龙骨分档位置线。 （2）安装主龙骨吊杆
在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，根据结构格栅或屋架位置， 安装吊杆，间距为 400-600mm，如遇梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。 （3）安装主龙骨
主龙骨沿房间长向布置，间距宜 200-250mm，主龙骨距墙边小于等于 200mm。 （4）安装次龙骨 次龙骨安装固定间距在 250 mm 左右。 （5）纸面石膏板的安装
（5）纸面石膏板的长边（即包封边）应沿纵向次龙骨铺设。
（6）石膏板的接缝，应按设计要求进行板缝处理。
（7）纸面石膏与龙骨固定，应从一块板的中间向板的四边固定，不得多点同时作业。字）
注：本表一式四份，建设单位、监理单位、施工单位、城建档案馆各一份 第2页共2页
交底部位
石膏板吊顶工程
交底日期
年月日
交底人签字
接收人签字
交底内容： 自攻螺丝钉距板边（纸面石膏板即包封边）10-15mm 为宜，切割的板边以 15-20mm。钉头嵌入纸
面石膏板深度以 0.5-1.0mm 为宜，钉帽应刷防锈涂料，并用石膏腻子抹平。
四、质量要求
（1）纸面石膏板吊顶要表面平整，洁净，无污染。边缘切割整齐一致，无划伤，缺楞掉角。
纸面石膏板与木龙骨固定的方式采用自攻螺钉固定法，在已安装好并经验收木骨架下面（即 做隐蔽验收工作）安装纸面石膏板。安装纸面石膏板用自攻螺丝（规格 25*3.5mm）固定，自攻螺 丝钉距板边以 150－170mm 为宜，板中钉距不超过 200mm 螺钉应与板面垂直，均匀布置，已弯曲、 变形的螺钉应剔除，并在离原钉位 50mm 处另安装螺钉。
轻钢龙骨石膏板吊顶施工质量技术交底记录
(4)、按规定在楼板底面弹吊杆的位置线，按罩面板规格尺寸确定吊杆间距。
(5)、从稳定方面考虑，龙骨与墙面之间的距离应小于100mm。
(6)、在使用纸面石膏板时，自攻螺钉与板边或板端的距离不得小于10mm，也不宜大于16mm，因为受至龙骨断面所限制。板中间螺钉的间距不得大于200mm。固定时要求钉头嵌入石膏板约0.5～1mm，钉眼用腻子找平，并且用与石膏板颜色相同的色浆腻子刷色一遍，固定螺钉可用GB847或GB845十字沉头自攻螺钉(5×25，5×35)。
(7)、铺设大块板材时，应使板的长边垂直于次龙骨方向，以利于螺钉排列。
注：①本交底应按施工段、楼层和不同检验批分别作交底。②应由本人亲自签名。③本表一式2份,工地、班组各1份。
质 量 技 术 交 底 记 录
施工单位：
建设工程名称
交 底 ቤተ መጻሕፍቲ ባይዱ 期
年 月 日
单位工程名称
记 录 人
交 底 人
接受交底班组
参 加 单 位
单 位 代 表
交底内容：
轻钢龙骨石膏板吊顶施工交底
(1)、各种管道、管线已安装调试完成，龙骨水平度、吊顶间距、节点固定、起拱设计等检查合格。
(2)、先安装主龙骨，并拉能线检查其是否正确，然后边安装板边调平，可满足板面平整度。
石膏板吊顶技术交底
6、安装U型轻钢龙骨横撑CB60x27.中距≤1200.
7、9mm厚阻燃板基层。
8、安装石膏板：石膏板与轻钢骨架固定的方式采用自攻螺钉固定法，在已装好并经验收轻钢骨架下面（即做隐蔽验收工作），安装9.5厚纸面双层石膏板，用自攻螺丝与龙骨固定,中距≤200.。自攻螺丝固定后点刷防锈漆。
七、安全措施
1、现场临时水电设专人管理，不得有长流水、长明灯。
2、工人操作地点和周围必须清洁整齐，做到活完脚下清，工完场地清，制定严格的成品保护措施。
3、持证上岗制：特殊工种必须持有上岗操作证，严禁无证上岗。
4、中小型机具必须经检验合格，履行验收手续后方可使用。同时应由专门人员使用操作并负责维修保养。必须建立中小型机具的安全操作制度，并将安全操作制度牌挂在机具旁明显处。
（4）、吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应经过表面防腐处理；木吊杆、龙骨应进行防腐、防火处理。
（5）、石膏板的接缝应按其施工工艺标准进行板缝防裂处理。安装双层石膏板时，面层板与基层板的接缝应错开，并不得在同一根龙骨上接缝。
2、一般项目
（1）、饰面材料表面应洁净、色泽一致，不得有翘曲、裂缝及缺损。压条应平直、宽窄一致。
技术交底记录
编 号
工程名称
长沙荣盛·岳麓峰景三期装修工程
交底日期
2021年*月**日
施工单位
湖南大成天祥工程有限公司
分项工程名称
石膏板吊顶
交底提要
石膏板吊顶的相关材料、机具准备、质量要求及施工工艺。
交底内容：
一、材料准备
轻钢龙骨、配件、吊杆、膨胀螺栓、自攻螺丝、石膏板、纸带、石膏粉等，进场检验合格且有出厂合格证及材质证明。
石膏板吊顶工程技术交底
石膏板吊顶工程分项工程质量技术交底卡GD2301003交底内容(二) 明龙骨吊顶工程质量要求符合《建筑装饰装修工程质量验收规范》(GB50210-2001)的规定。
表3－15项序检查项目允许偏差或允许值主控项目1 吊顶标高、尺寸、起拱及造型第6.3.2条2 饰面材料第6.3.3条3 饰面材料安装第6.3.4条4 吊杆、龙骨才质第6.3.5条5 吊杆、龙骨安装第6.3.6条一般项目1 饰面材料表面质量第6.3.7条2 灯具等设备第6.3.8条3 龙骨接缝第6.3.9条4 填充吸声材料第6.3.10条5允许偏差㎜项目石膏板金属板矿棉板塑料板、玻璃板表面平整度 3 2 3 2接缝直线度 3 2 3 3接缝高低差 1 1 2 1三、工艺流程弹顶棚标高水平线→画龙骨分档线→安装主龙骨吊杆→安装主龙骨→安装边龙骨→安装次龙骨→安装石膏板→涂料→饰面清理→分项、检验批验收四、施工工艺1、弹顶棚标高水平线:根据设计标高,沿墙四周弹顶棚标高水平线,并沿顶棚的标高水平线,在墙上画好龙骨分挡位置线。
2、安装主龙骨吊杆:在弹好顶棚标高水平线及龙骨位置线后,确定吊杆下端头的标高,安装φ8吊杆。
吊杆安装选用膨胀螺栓固定到结构顶棚上。
吊杆选用规格符合设计要求,间距小于1200mm。
3、安装主龙骨:主龙骨间距为900～1200mm。
主龙骨用与之配套的龙骨吊件与吊杆相连。
4、安装次龙骨:次龙骨间距为500mm～600mm,采用次挂件与主龙骨连接。
专业技术负责人：交底人：接受人：矿棉板吊顶工程分项工程质量技术交底卡GD2301003交底内容安板随安配套的小龙骨,安装时操作工人须藏白手套,以防止污染。
600×600mm矿棉板安装详图见图3-6、图3-7:8、吊顶工程验收时应检查下列文件和记录:①吊顶工程的施工图、设计说明及其他设计文件；②材料的产品合格证书、性能检测报告、进场验收记录和复验报告；③隐蔽工程验收记录；④施工记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石膏板吊顶技术交底公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
一、施工准备
（一）作业条件
1、在所要吊顶的范围内,机电安装均已施工完毕,各种管线均已试压合格,
已经过隐蔽验收。
2、已确定灯位、通风口及各种照明孔口的位置。
3、顶棚罩面板安装前,应作完墙、地湿作业工程项目。
4、搭好顶棚施工操作平台架子。
5、轻钢骨架顶棚在大面积施工前,应做样板,对顶棚的起拱度、灯槽、窗
帘盒、通风口等处进行构造处理,经鉴定后再大面积施工。
（二）材质准备
轻钢龙骨、配件、吊扦、膨胀螺栓、自攻螺钉、拉铆钉、石膏板、纸带、石膏粉等,进场检验合格且有出厂质量证明文件。
（三）施工机具
型材切割机、电动曲线锯、手电钻、电锤、自攻螺钉钻、手提电动砂纸机等。
二、质量要求
(一) 暗龙骨吊顶工程
质量要求符合《建筑装饰装修工程质量验收规范》(GB50210-2001)的规定。
表3－14
(二) 明龙骨吊顶工程
质量要求符合《建筑装饰装修工程质量验收规范》(GB50210-2001)的规定。
三、工艺流程
弹顶棚标高水平线→画龙骨分档线→安装主龙骨吊杆→安装主龙骨→安装边龙骨→安装次龙骨→安装石膏板→涂料→饰面清理→分项、检验批验收
四、施工工艺
1、弹顶棚标高水平线:根据设计标高,沿墙四周弹顶棚标高水平线,并沿顶棚
的标高水平线,在墙上画好龙骨分挡位置线。
2、安装主龙骨吊杆:在弹好顶棚标高水平线及龙骨位置线后,确定吊杆下端头
的标高,安装φ8吊杆。
吊杆安装选用膨胀螺栓固定到结构顶棚上。
吊杆选用规格符合设计要求,间距小于1200mm。
3、安装主龙骨:主龙骨间距为900～1200mm。
主龙骨用与之配套的龙骨吊件与
吊杆相连。
4、安装次龙骨:次龙骨间距为500mm～600mm,采用次挂件与主龙骨连接。
5、刷防锈漆:轻钢骨架覃面板顶棚吊杆、固定吊杆铁件,在封罩面板前应刷防
锈漆。
6、安装石膏板:石膏板与轻钢骨架固定的方式采用自攻螺钉固定法,在已装好
并经验收轻钢骨架下面(即做隐蔽验收工作),安装厚石膏板。
安装石膏板用自攻螺丝固定,固定间距板边为200mm,板中为300mm。
自攻螺丝固定后点刷防锈漆。
7、接缝处理:在板接缝间采用粘贴纸带嵌缝膏进行嵌缝处理。
8、吊顶工程验收时应检查下列文件和记录:
①吊顶工程的施工图、设计说明及其他设计文件；
②材料的产品合格证书、性能检测报告、进场验收记录和复验报告；
③隐蔽工程验收记录；
④施工记录。
五、成品保护
1、轻钢骨架、罩面板及其他吊顶材料在入场存放、使用过程中应严格管理,
保证不变形、不受潮、不生锈。
2、装修吊顶用吊杆严禁挪做机电管道、线路吊挂用；机电管道、线路如与
吊顶吊杆位置矛盾,须经过项目技术人员同意后更改,不得随意改变、挪动吊杆。
3、吊顶龙骨上禁止铺设机电管道、线路。
4、轻钢骨架及罩面板安装应注意保护顶棚内各种管线,轻钢骨架的吊杆、
龙骨不准固定在通风管道及其他设备件上。
5、为了保护成品,罩面板安装必须在棚内管道、试水、保温等一切工序全
部验收后进行。
6、设专人负责成品保护工作,发现有保护设施损坏的,要及时恢复。
7、工序交接全部采用书面形式由双方签字认可,由下道工序作业人员和成
品保护负责人同时签字确认,并保存工序交接书面材料,下道工序作业人员对防止成品的污染、损坏或丢失负直接责任,成品保护专人对成品保护负监督、检查责任。
六、安全措施
l、现场临时水电设专人管理,不得有长流水、长明灯。
2、工人操作地点和周围必须清洁整齐,做到活完脚下清,工完场地清,制定严
格的成品保护措施。
3、持证上岗制:特殊工种必须持有上岗操作证,严禁无证上岗。
4、中小型机具必须经检验合格,履行验收手续后方可使用。
同时应由专门人
员使用操作并负责维修保养。
必须建立中小型机其的安全操作制度,并将安全操作制度牌挂在机具旁明显处。
5、中小型机具的安全防护装置必须保持齐全、完好、灵敏有效。
6、使用人字梯攀高作业时只准一人使用,禁止两人同时作业。
