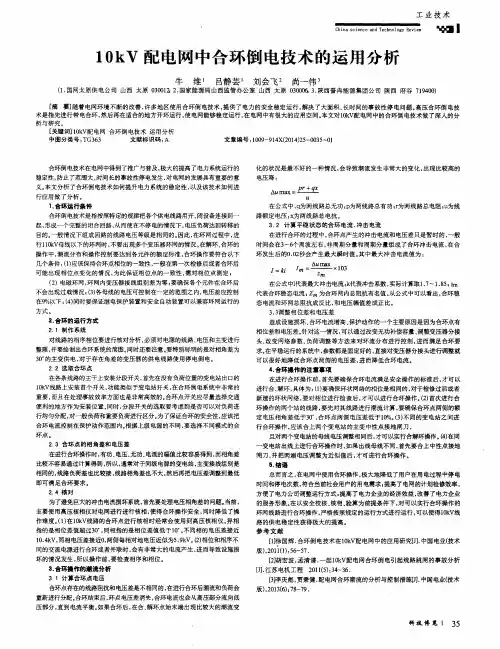

10kV配电网中合环倒电技术的运用分析
２ ． １ 制作 系统
在公 式中Ｉ 代表 最大冲 击 电流 ； ｋ ４ ％ 表冲 击系数 ， 实 际计算 取１ ． ７ ～１ ． ８ ５ 。 Ｉ ｍ
析 与 研究 。 ［ 关键 词］ ｌ Ｏ ｋ Ｖ 配 电网 合环 倒 电技术 运 用分 析 中图分 类号 ： Ｔ Ｇ３ ６ ３ 文献 标识 码 ： Ａ
文 章编号 ； １ ０ ０ ９ —９ １ ４ Ｘ（ ２ ０ １ ４ ） ２ ５ — ０ ０ ３ ５ ～ Ｏ １
合环 倒 电技术 在 电网中得到 了推广与普 及 ， 极 大 、 时间 长的事故性 停电发生 ， 对 电网 的发展具有 重要 的意 义。 本文 分析 了合环 倒 电技术如 何提升 电力 系统 的稳 定性 ， 以及 该技 术如何 进
代表 合环稳 态 电流 ， Ｚ 为合环 网 内总阻抗有 名值 。 从公 式 中可以看 出 ， 合环稳
态 电流 和环 网总 阻抗 成反 比 ， 和 电压 幅值差 成 正 比。 ３ ． ３ 调整 相位 差和 电压 差
造成设 施损 坏 合环 电流增 高 保护 动作 的一个 主要原 因是 因为 合环 点有 相位 差和 电压 差 。 针对 这一 隋况 ， 可 以通 过改变无 功补偿容 量 、 调整 变压器 分接 头、 改 变 网络参 数 、 负荷 调整 等方 法来 对环 流分 布进 行 控制 ， 进 而 满足 合环 要 求。 在平 稳运行 的系统 中 ， 参 数都是 固定 好的 ， 直 接对变 压器分 接头进 行调 整就 可以很 好地 降低 合环 点两 侧的 电压 差 ， 进 而降低 合环 电流 。 ４ ． 合 环操 作的 注意 事项
关于10kV配电网合环转电操作的探讨
关于10kV配电网合环转电操作的探讨作者：周荣生来源：《华中电力》2013年第08期摘要：在10 kV配电网中，为提高供电可靠性，配电网合环操作是电力调度中常用手段。
但由于合环开关两侧存在电压幅值、相位差等原因，可能会使合环操作中产生过大环流，导致合环失败。
本文通过对10kV配电网合环转电操作所引起的环流和冲击电流进行分析与计算，提出对10kV配电网合环转电操作的评估方法和经验分享，对配网调度人员工作具有指导意义和实用价值。
关键词：10kV配电网合环转电环流1 前言随着经济社会的发展，对供电的品质和可靠性的要求越来越高。
尤其对于部分重要城市中心，即使是造成用户短时停电，也是要尽量避免的。
城市地区10kV配电网一般采用环网设计、辐射状运行模式，在停电检修、突发事件情况下，往往需要通过配网转供电实施负荷转移。
当前10kV配电网转电操作普遍采用“先断后合”方式，操作过程中会造成部分用户短时停电，降低了供电连续性。
然而，若通过合环转电操作，就可以避免短时停电。
但是，在进行合环转电操作时，配电网中可能产生较大的环流以及冲击电流，这将直接影响到配电网的安全稳定运行。
因此对10kV配电网合环转电操作所引起的环流和冲击电流进行理论分析与计算，对配网调度员实施合环转供电操作具有重要指导作用。
2 10kV配电网合环转电操作的现状分析2.1 当前现状随着配电网规模的增大，地区配电网的合环点数目也越来越多，很多地区在进行电磁合环操作时，不进行合环电流计算，直接进行合环操作。
根据以往配网合环转电操作试验，大部分合环操作都是安全的，不会引起设备过载。
但也偶尔出现了合环失败的现象，造成合环线路过载甚至馈线开关跳闸。
2.2 当前技术原则根据10kV配电网合环转供电的相关管理规定，实施合环转电操作必须满足以下原则：（1）进行合环操作的开关两侧线路必须确保相序、相位、结线组别及频率相同。
（2）为减少合环电流，原则上要求合环点两侧电压差不大于5%，相角差不大于5度时，方可进行合环操作。
10kV配电网络合环转供电操作的可行性分析及实际应用
中 图分类 号 ｔ Ｔ Ｍ７ ３ ２
文 献标 识码 ：Ａ
１概 述
为避 免停 电 切 换 的 损
１ ０ ｋ Ｖ 母线
１ Ｏ ｌ 母线
１ ０ ｋ Ｖ配 电网 直接 面对 用 户 ，直 接 关 失 负 荷 ， 如环 路 的 内
Ｑ
： ｉ 工
工 业 技 术
Ｎｅ ｗ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ￣ ｉ ｅ ｓ ａ ｎ ｄ Ｐｒ ｏ ｄ ｕ
１ ０ ｋ Ｖ 配 电网络 合环 转 供 电操 作 的可行性 分析 及实 际应用
・
邬 溢 生
、
（ 广州番 禺供 电局 ，广 东 广州 ５ １ １ ４ ０ ０ ）
ｌ ０ ｋ Ｖ 母 线
Ｆｌ
阻抗 较 大 ，须 计 算 校 验继电保护不会误动 Ｆ ｌ 作 及 有 关 环 路 设 备 不 过 载 ，允 许 变 压 器 的 结线 差 ３ Ｏ 度 进行 并环 操 作 。④ 合 环 后 各 元 图２ ． 两条馈 线 由 同一 变电站 的不 同母 线供 电 件 不 过 载 ，各 结 点 电 压 不 超 过 规 定 值 。⑤ １ １ ０ ｋ Ｖ系统 １ １ ０ ｋ Ｖ系统 系 统 继 电 保 护 应 适 应 环 网的方 式 。 解 环 操 作 时 主 要 考 虑 解 环 后 引 起 的 潮 流 电 压 变化、负荷 转移 ，以 ０ ｋ Ｖ 及 自动 装 置 、 继 电 保 护 ｌ 的改变 等 。 ２ ． ２ 在 转供 电时 进行 １ ０ ｋ Ｖ配 电线 路 的 合 环操 Ｆ１ 作 为 了 保 证 配 电 网 的 供 电连 续 性 ，在 转 供 电 过 程 中经 常 进 行 两 条 线 路 的合 环 转 供 电 操 作 。 图 ３ 两条 馈 线 由不 同变电站供 电 本文以 １ ０ ｋ Ｖ馈 线 Ｆ １ 前 １ 与馈线Ｆ ２ 的联络开关； （ 闭 段 线路 检 修 停 电 ，后 段线 路 转 由馈线 Ｆ ２ ②合上馈线 Ｆ 环 操作 ） ③ 切开变 电站 内馈 线 Ｆ ｌ（ ７ ０ １ ） 供 电为 例 ，分析 １ ０ ｋ Ｖ配 电线路 合 环转 供 开 关 ； （ 解 环 操作 ） ④ 拉 开 馈线 Ｆ １ 线路 电操 作 的可 行性 。 上 的分 段开 关 。 ２ ． ２ ． １ 两条 １ ０ ｋ Ｖ馈 线 均 由 同 一 段 现 在 分 析 一 下在 合 环 操 作 时 流 过联 １ ０ ｋ Ｖ母 线供 电 络 开 关 的环 流大 小 ：设 闭环 前 Ｆ １ 负 荷 电 当两条 １ ０ ｋ Ｖ馈 线 的电源 侧均 由同一 流为 Ｉ ， ，Ｆ ２负荷 电流为 Ｉ ，合环 后 Ｆ ｌ 负 段 １ ０ ｋ Ｖ母 线 供 电时 ，那 么这 两条 馈线 在 荷 电 流 为 Ｉ ，Ｆ ２负荷 电 流 为 Ｉ ，流 过 联 联 络 点 处 基 本 上 具 备 了频 率 、相 序 、相 络 开关 的合环 电流 为 Ｉ ，若 两 条线 路 的 位 相 同 ， 电 压 相 角 、 电 阻抗 相等 时 ，则有 ： 压 大 小 非 常 接 近 的合 环 操 作 条 件 ，此 时 若 要 将 ， ＝， ＝（ ， ， ＋１ ２ ） ／ ２ 其 中一 条 馈线 Ｆ １ 的部 分 ， ＝ 一， ｌ ＝（ ， ｌ ＋Ｉ ２ ） ／ ２ 一 ， 、 线路转 由另一条馈线 Ｆ ２
10kV配电网中合环倒电技术的运用分析
２ ． ２ 选取合环点 在 各条线路 的主干上 安装 分段开关 ，首先在没 有负荷 位 置 的变 电站 出 口的 １ ０ ｋ Ｖ 线 路上 安装 首个 开关 ，功 能类 似于变 电站 开关 ，在合环 倒电系统 中非 常 的重要 ，而且在 处 理事故效率 方面也是非 常高效 的。合 环点开关应 尽量选
关 负责人联系。
以 ，通 常对 于 同级 电 源的 变 电站 ，主 变接 线组 别是 相 同 的， 线 路负荷差 也 比较接近 ， 线 路相角差也不 大 ，然后 再 把 电压差调整到最低 即可满足合环要求 。 ２ ． ４ 核相 为了避免 巨大的冲击 电流损 坏系统 ，合环倒 电工作 首
关键词 ：１ ０ ｋ Ｖｉ ￣ ￣ ． ， 电 网；合 环倒 电；技 术运 用
网中的合环倒 电技 术 的使 用展 开讨论 。
中 图分 类号 ：ＴＭ７ ５ ５
文献标识码 ：Ａ
文章 编号 ：１ ０ ０ ９ — ２ ３ ７ ４（ ２ ０ １ ３）１ ５ — ０ １ ３ ８ — ０ ２
随着我 国电网环 境不断 的发展 ，越来 越多 的地 区使 用 了合 环倒 电技术 ，极大地 提高了供 电系统 的稳定性 ，杜绝 了以往 电网经 常发生 的范 围大 、时间长 的事故性停 电故障
１ ０ ｋ Ｖ配 电网中合环倒 电技术 的运用分析
黄 彪
（ 四川 省机 场集 团有限公 司 ，四 川 成都 ６ １ ０ ２ ０ ２）
摘 要 ：高压合 环倒 电技 术指 的是先 进行 带 电合环 ，然后 在 合适 的地 方开环 运行 ，有 力地 保 障 了电网运行 的稳 定性 ，在 电网 中有 着非 常大 的应 用 空间。基 于此 ，文 章对 ｌ Ｏ ｋ Ｖ￣
择 交通便利 的地方作 为安 装位置 。例 如 ，公路旁边 等 。同 时 ，分段开关 的选取要考 虑到是否可 以对负荷进行 均匀分 配 ，对一般负荷 和重要 负荷进行 区分。
10kV配电网环网供电
10kV配电网环网供电城乡电网改造工程已基本完成，通过改造，使整体电网的供电能力大大提高，降低了电能损失，提高了供电质量和可靠性，今后保证可靠供电、增加电量销售是电力企业十分关注的话题。
要想增加供电量，首先就要保证供电的可靠性及减少停电范围和时间，例如我们九三供电区的两大龙头企业--九三油脂厂、丰缘面粉厂，如果线路突然跳闸，那么是否能转由其它线路供电，以减少用户的经济损失，保证我们的供电量呢？为达到此目的，可采用环网供电方式进行供电。
1环网供电的实施原则把两条线路组成一条手拉手环网，对每条线路进行分段设置控制开关，线路的连接点设置联络开关，利用设备的延时进行停电区间的负荷转换。
当供电线路的某一区发生故障时，配电系统具备自动隔离故障区段、自动恢复非故障区段的供电能力，从而达到缩小停电范围和减少用户停电时间、提高对用户供电可靠性的目的。
（1）线路选择和设计首先应当具备互带能力。
（2）通过实施线路分段原则，缩小个别用户或线路故障带来的整体停电，通过合理的线路分段数量和设置合理分段点，使用户享有尽可能高的供电可靠性。
（3）干线的分段原则：①负荷均等原则；②线路长度均等原则；③用户数量均等原则中符合具体应用条件的原则执行。
（4）选择设备具备满足当线路故障时，能自动隔离故障区段、自动恢复非故障区段的供电功能。
（5）选择设备应当满足配电网自动化升级的要求，从而能够实现配电网设备运行工况的远方监视和监测及与系统配合完成网络重构和负荷转带等功能。
（6）负荷较重的分支线路尽量布置分段分支开关，以保证隔离分支故障，保证主干线畅通。
（7）联络开关按合理的位置布置。
2环网供电的技术特点（1）具备就地保护功能：从配网技术发展的角度看，随着电网改造逐步实现无油化、绝缘化，一年内线路故障发生的几率相对较少，由此提出了配电自动化设备与系统的配合采用了这样一种设想，即利用设备的智能化功能，就地保护将故障隔离，利用系统的集中管理功能完成负荷转移、优化等高级功能，从而大大提高了设备利用率，并从技术层面避免了10kV复杂配电网络依赖集中保护而带来的供电不可靠，顺应了当今技术发展采用就地保护的趋势。
10kV配电线路环网现状及应用分析
信息化工业科技创新导报 Science and Technology Innovation Herald7随着人民生活水平的提高和技术的发展，人们的生活和工作对电能的需求和紧密性也越来越高。
尤其是在城市发展的过程中，高层建筑不断增加，符合一、二级供电标准的用户也越来越多。
提高供电质量和可靠性也成为了电网公司必须面对的一个发展问题，而通过改善配电网结构，在10 kV配电线路中采用环网供电方式，对提高供电质量和可靠性都有非常显著的作用。
1 10 kV配电线路环网现状10 kV环网供电是指同一变电所不同的母线多回路馈线（或者两回路馈线），通过相互之间的连接成为一个环路的供电方法。
配电线路采用环网供电后，可以很大程度上提高供电运行的可靠性。
同时，对单电源供电方式的缺陷也有很好地改善，更加科学地对用电负荷进行分配，提升用电客户的电压质量，缩短了供电半径。
当供电线路的某一部位出现故障时，可以及时隔离故障部位，保证供电的正常，极大地减小了因故障原因而造成的大面积停电事故，从而减小了用电客户和电网企业的停电损失，也可以较好地提高故障修复时间。
一般情况，10 kV 配电线路在供电母线上通过母联开关柜与其他10 kV线路相联，形成一个环形供电网络，通过环网开关，可由任一条线路对两台或其中任一台负荷配电变压器供电（如图1）。
2 环网供电的实施原则环网供电方式是采用双供电回路或者双侧电源，在运行的过程中，它除了一个正常的供电电源或供电回路外，还有一个备用电源或者备用供电回路，随时可以通过简单切换的控制开关，将备用电源投入供电。
10 kV 环网接线供电方式，是提高城市供电可靠性、改善城市供电质量的一种有效途径。
10 kV环网供电的实施原则是。
（1）为了减小线路故障或者个别用户故障造成大范围停电，宜采取分线路分段的原则，通过科学设置分段点和合理的分段数量，提高供电的可靠性。
分段时应注意做到：线路长度均等、负荷均等、用户数量均等。
简析10kV配电网中合环倒电技术的运用
简析10kV配电网中合环倒电技术的运用电力能源在现代社会发展中承担着极其重要的角色，它是各项经济建设活动顺利开展的基础。
随着社会各界用电需求量的加大，人们对于供电可靠性也有了更高的要求，10KV配电网作为一种直接面向用户的电网形式，加强的它的供电管理就具有重要意义。
在当前10KV配电网中，合环倒电技术是应用最多的一种技术形式，它是电网安全运行的重要保障，据此本文就对当前10KV配电网中的合环倒电技术及其应用进行了分析。
标签：10KV配电网；合环倒电技术；电力系统0 引言在当前10KV配电网运行中，合环倒电技术应用非常广泛，它的应用不仅提高了电力系统运行的稳定性，而且也在很大程度上防止了大面积停电事故的发生，从而为用户提供了更为可靠的电力服务。
基于此，将不停电转移负荷技术应用到电力系统中，提升电力系统的供电服务水平就成为了当前供电企业的重要任务。
1 合环倒电技术应用的基本条件分析所谓的合环倒电技术就是在开、关设备的作用下来将供电线路进行连接，这种连接具有一定的规律性，从而形成一个闭合回路，实现电压负荷在不停电状态下进行转移的目的。
通常情况下，形成回路的线路之间在电压等级上是一致的。
在10KV配电网中应用合环倒电技术，在具体操作上需要把握以下几个条件：第一，时刻保持合环点相位的相统一，因为在检修后或者是第一次合环之后会发生相位点变化状况，因此，就务必要在对相位点的一致性进行检查；第二，如果是电磁环网的话，在其环网内部变压器的接线组别差是零；第三，在合环之后要充分确保各个元件不会出现过载现象；第四，各个母线的电压应该要控制在合适的范围内，并且对于电压差的控制也要始终保持在9%以下；第五，整个电网的运行稳定性要合乎标准，而且不同频率之间的差异也要控制在0.1Hz内。
2 合环倒电的具体运行2.1 形成系统简图要实现对相序相位的准确核对和分析工作，就需要技术人员对线路、主变以及电源电压要素进行相应整理，同时还要绘制出系统简图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

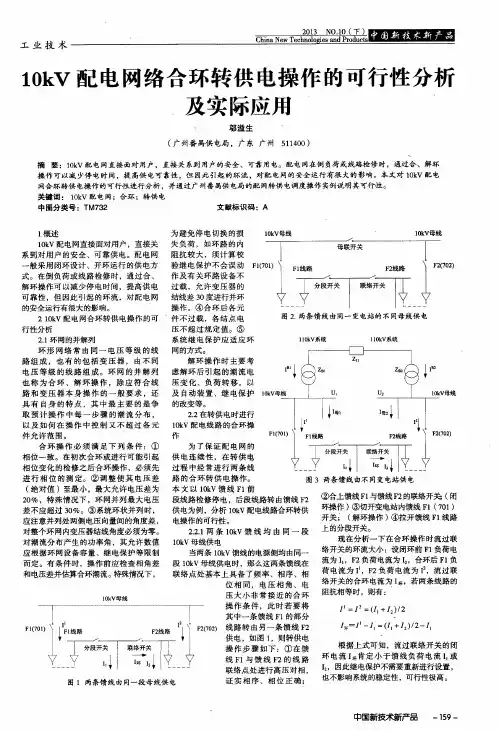

10kV配电网络合环转供电操作的可行性分析及实际应用
作者：邬溢生
来源：《中国新技术新产品》2013年第20期
摘要：10kV配电网直接面对用户，直接关系到用户的安全、可靠用电。
配电网在倒负荷或线路检修时，通过合、解环操作可以减少停电时间，提高供电可靠性，但因此引起的环流，对配电网的安全运行有很大的影响。
本文对10kV配电网合环转供电操作的可行性进行分析，并通过广州番禺供电局的配网转供电调度操作实例说明其可行性。
关键词： 10kV配电网；合环；转供电
中图分类号：TM732 文献标识码：A
1概述
10kV配电网直接面对用户，直接关系到对用户的安全、可靠供电。
配电网一般采用闭环设计、开环运行的供电方式。
在倒负荷或线路检修时，通过合、解环操作可以减少停电时间，提高供电可靠性，但因此引起的环流，对配电网的安全运行有很大的影响。
2 10kV配电网合环转供电操作的可行性分析
2.1环网的并解列
环形网络常由同一电压等级的线路组成，也有的包括变压器，由不同电压等级的线路组成。
环网的并解列也称为合环、解环操作，除应符合线路和变压器本身操作的一般要求，还具有自身的特点，其中最主要的是争取预计操作中每一步骤的潮流分布，以及如何在操作中控制又不超过各元件允许范围。
合环操作必须满足下列条件：①相位一致。
在初次合环或进行可能引起相位变化的检修之后合环操作，必须先进行相位的测定。
②调整使其电压差（绝对值）至最小，最大允许电压差为20%，特殊情况下，环网并列最大电压差不应超过30%。
③系统环状并列时，应注意并列处两侧电压向量间的角度差，对整个环网内变压器结线角度必须为零。
对潮流分布产生的功率角，其允许数值应根据环网设备容量、继电保护等限制而定。
有条件时，操作前应检查相角差和电压差并估算合环潮流。
特殊情况下，为避免停电切换的损失负荷，如环路的内阻抗较大，须计算校验继电保护不会误动作及有关环路设备不过载，允许变压器的结线差30度进行并环操作。
④合环后各元件不过载，各结点电压不超过规定值。
⑤系统继电保护应适应环网的方式。
解环操作时主要考虑解环后引起的潮流电压变化、负荷转移，以及自动装置、继电保护的改变等。
2.2在转供电时进行10kV配电线路的合环操作
为了保证配电网的供电连续性，在转供电过程中经常进行两条线路的合环转供电操作。
本文以10kV馈线F1前段线路检修停电，后段线路转由馈线F2供电为例，分析10kV配电线路合环转供电操作的可行性。
2.2.1两条10kV馈线均由同一段10kV母线供电
当两条10kV馈线的电源侧均由同一段10kV母线供电时，那么这两条馈线在联络点处基本上具备了频率、相序、相位相同，电压相角、电压大小非常接近的合环操作条件，此时若要将其中一条馈线F1的部分线路转由另一条馈线F2供电，如图1，则转供电操作步骤如下：①在馈线F1与馈线F2的线路联络点处进行高压对相，证实相序、相位正确；②合上馈线F1与馈线F2的联络开关；（闭环操作）③切开变电站内馈线F1（701）开关；（解环操作）④拉开馈线F1线路上的分段开关。
现在分析一下在合环操作时流过联络开关的环流大小：设闭环前F1负荷电流为I1，F2负荷电流为I2，合环后F1负荷电流为I1，F2负荷电流为I2，流过联络开关的合环电流为I环，若两条线路的阻抗相等时，则有：
根据上式可知，流过联络开关的闭环电流I环肯定小于馈线负荷电流I1或I2，因此继电保护不需要重新进行设置，也不影响系统的稳定性，可行性极高。
转供电操作第一项“进行高压对相”是为了防止两条馈线从变电站至联络点处部分线路的相序调错，因为在10kV配电网上，经常进行线路改造、迁移、检修等工作，若在两条馈线的相序、相位不符时进行闭环操作会发生短路事故。
第三项用变电站的断路器进行解环操作，可以可靠地切断开环电流。
通过上述操作，就可以将馈线F1的前段线路停电，而后段线路则可以在不停电的情况下转为由馈线F2供电。
2.2.2两条10kV馈线由同一个变电站的不同10kV母线供电
110kV变电站的10kV侧的典型结线方式为单母线分段的结线方式，两段10kV母线之间通常会装设一个母线分段开关，现以此为例，如图2，分析一下将馈线F1前段线路停电，后段线路转由同一个变电站不同10kV母线供电的馈线F2供电的转供电操作步骤：①在馈线F1与馈线F2的线路联络开关处进行高压对相，证实相序、相位正确；②合上变电站内10kV母联开关；③合上馈线F1与馈线F2的线路联络开关；④切开馈线F1（701）开关；⑤切开变电站内10kV母联开关；⑥拉开馈线F1线路上的分段开关。
第二项操作“合上变电站内10kV母联开关”的作用是：假设变电站内两台主变的110kV电源线路均属于同一个110kV电网系统，且两台主变的型号一致，可是由于两台主变的电压抽头位置可能不一致，导致变压器10kV侧存在电压差，或者两台主变所带的负荷不同，即两台主变的潮流分布不一样，则两台变压器在10kV侧进行并列操作时，并列开关会流过很大的环流，而变电站内的10kV母联开关则可以顺利流过环流。
当合上变电站内的10kV母联开关后，再合上馈线F1与馈线F2的线路联络开关，则相当于在两条10kV馈线上进行合环操作，此时线路F1与F2及其联络开关均可避免流过较大的的环流。
要注意在合上变电站内10kV母联开关之前，必须确认两台主变的110kV电源线路属于同一110kV电网系统。
2.2.3两条10kV馈线由不同的变电站供电
现在分析当两条10kV馈线由不同变电站供电时进行环网转供电操作的可行性。
首先分析当两条10kV馈线由不同变电站供电时进行合环转供电操作时流过联络开关的环流大小，如图3。
设合环转供电操作前两台主变接于同一110kV电网，两台主变的变低电流分别为IB1、IB2，两条馈线的电流分别为I1、I2，则两条母线上其余的负荷总和I母1、I母2分别为：
两条10kV母线电压分别为U1、U2，两台主变的阻抗分别为ZB1、ZB2，两台主变
110kV侧之间的阻抗为Z11，两条馈线的阻抗分别为Z1，Z2，合环转供电操作后两台主变的变低电流分别为IB1、IB2，两条馈线的电流分别为I1、I2，若两条线路上的阻抗很小时，则有：
设流过联络开关的环流为I环，I环大小应等于两条10kV母线电压差所引起的环流I环1与两台主变所带负荷不同引起的环流I环2的叠加。
即：
而：
从上式可知，当两条10kV馈线所在母线的电压相差较远或两台主变电流相差较大时在合环操作时均会引起较大的环流。
因此，若要在两条由不同变电站供电的10kV馈线上进行合环转供电操作时需要考虑的因素有：①保证两条馈线的110kV侧的电网属于同一电力系统，严禁在10kV电网的非同期并列点上进行两个不同电力系统的并列操作；②在两条馈线的联络点处的相序、相位必须相同，电压差一般不超过20%，相角差一般不超过30度，因此最好在该闭环点处安装同期装置，以便检查相角差和电压差；③要确保闭环操作后各环节的潮流变化不超过继电保护整定、系统稳定、设备容量等的限额。
3 10kV配电网合环转供电操作的实际应用
广州番禺供电局共有10kV馈线600多回，总长5000多公里，其中架空线路3000多公里、电缆2000多公里，主干线环网率70%。
现以番禺供电局的10kV配电网的几次转供电操作说明配电网合环操作的实用性。
3.1两条10kV馈线由同一个变电站的不同10kV母线供电
清河站F8东秀线：7：30时至17：30时，地铁1#箱变停电；17：30分，恢复供电。
转供电操作方案为（如图4、图5）：①7：30时，接调度命令，先在沙圆新村1号电房合上与清河站F35沙园线联络的SF6负荷开关；后在东秀园2#电房切开至地铁1号箱变的SF6负荷开关；通知调度完成操作。
②17：30时，接调度命令，先在东秀园1号电房合上至地铁1号箱变SF6开关；后在沙园新村1号电房切开与清河站F35沙园线联络的SF6负荷开关；通知调度完成操作。
在这次操作过程中，没有合上变电站内10kV母联开关是因为广州番禺供电局的各变电站的主变抽头基本相同，因此合环操作不会产生越限的环流。
3.2两条10kV馈线由不同的变电站供电
如清河站F38万丰线：7：30时至17：30时，海关电房前段线路停电；17：30时，恢复供电。
结语
通过分析可知当两条10kV馈线属于同一段10kV母线供电或者两条馈线由同一变电站的不同10kV母线供电时，若要进行转供电操作，可以采用短时合环操作的方法在不停电的情况下进行转供电。
在短时的合环操作过程中，继电保护不需要重新进行设置，操作方法也较为简单，不影响系统的稳定性。
当两条10kV馈线由不同变电站供电时若进行不停电的合环转供电操作，要保证两条馈线的110kV侧的电网属于同一个电力系统，还需要考虑合环点的电压差、相角差，各环节的潮流分布等问题，随着电网调度自动化和配网自动化的发展，调度端可以通过调度自动化系统随时监测到整个电力网潮流分布的实时情况，并可以通过计算机计算出在某种运行方式下变压器10kV侧闭环时所产生的环流，符合合环转供电操作条件时可以通过配网自动化装置进行远控合环操作。
由广州番禺供电局的10kV配电网合环操作实例可知，配电网的合环转供电操作方法具有可行性，可以大大减少转供电操作对用户连续供电的影响，值得将其推广应用。
