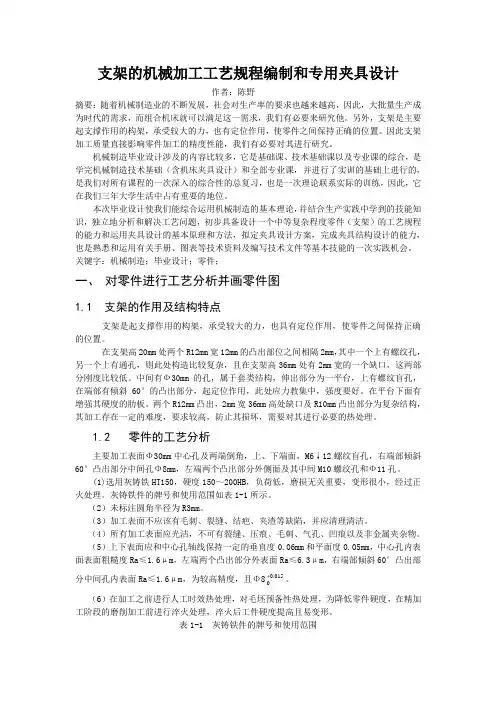

支架的机械加工工艺规程编制和专用夹具设计
支架的机械加工工艺规程编制和专用夹具设计作者：陈野摘要：随着机械制造业的不断发展，社会对生产率的要求也越来越高，因此，大批量生产成为时代的需求，而组合机床就可以满足这一需求，我们有必要来研究他。
另外，支架是主要起支撑作用的构架，承受较大的力，也有定位作用，使零件之间保持正确的位置。
因此支架加工质量直接影响零件加工的精度性能，我们有必要对其进行研究。
机械制造毕业设计涉及的内容比较多，它是基础课、技术基础课以及专业课的综合，是学完机械制造技术基础（含机床夹具设计）和全部专业课，并进行了实训的基础上进行的，是我们对所有课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们三年大学生活中占有重要的地位。
本次毕业设计使我们能综合运用机械制造的基本理论，并结合生产实践中学到的技能知识，独立地分析和解决工艺问题，初步具备设计一个中等复杂程度零件（支架）的工艺规程的能力和运用夹具设计的基本原理和方法，拟定夹具设计方案，完成夹具结构设计的能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。
关键字：机械制造；毕业设计；零件；一、 对零件进行工艺分析并画零件图1.1 支架的作用及结构特点支架是起支撑作用的构架，承受较大的力，也具有定位作用，使零件之间保持正确的位置。
在支架高20mm 处两个R12mm 宽12mm 的凸出部位之间相隔2mm ，其中一个上有螺纹孔，另一个上有通孔，则此处构造比较复杂，且在支架高36mm 处有2mm 宽的一个缺口，这两部分刚度比较低。
中间有Ф30mm 的孔，属于套类结构，伸出部分为一平台，上有螺纹盲孔，在端部有倾斜60°的凸出部分，起定位作用，此处应力教集中，强度要好。
在平台下面有增强其硬度的肋板。
两个R12mm 凸出，2mm 宽36mm 高处缺口及R10mm 凸出部分为复杂结构，其加工存在一定的难度，要求较高，防止其损坏，需要对其进行必要的热处理。
操纵杆支架加工工艺及钻床夹具设计(钻底面孔系)
操纵杆支架加工工艺及钻床夹具设计(钻底面孔系)一、操纵杆支架加工工艺操纵杆支架是用于安装控制杆的零部件，其制作需要采用精细的加工工艺。
下面介绍一种常见的操纵杆支架加工工艺：1. 材料准备首先，需要准备好所需的材料，这一步比较简单，只需要进货时检查材料质量即可。
2. 加工准备接着，需要进行加工准备，具体包括：•测量材料长度和宽度，确定需要加工的尺寸；•设计加工工艺路线和操作顺序；•准备加工设备。
3. 加工操作具体的加工操作包括：•使用铣床或加工中心，按照设计好的工艺路线进行粗加工和精加工；•使用钻床对操纵杆支架进行钻孔；•使用切割机对操纵杆支架进行切割；•对操纵杆支架进行表面处理，包括打磨、喷漆等。
4. 检验工艺最后，需要对操纵杆支架进行检验，确保其符合设计要求和相关的质量标准。
二、钻床夹具设计（钻底面孔系）钻床夹具的设计一直是制造业中比较重要的一环，好的钻床夹具设计不仅可以提高工作效率，还能保证钻孔的质量。
本文主要介绍一种适用于钻底面孔系的夹具设计，具体如下：1. 夹具结构钻底面孔系的夹具主要由四个部分组成：夹具主体、夹紧装置、定位装置和调整装置。
其中，夹具主体由底座和夹紧臂组成，底座为整体结构，夹紧臂为可移动结构，通过螺旋调节杆进行调节。
夹紧装置包括三爪夹具和可调紧钳，用于夹紧工件。
定位装置包括定位块和定位铣刀，用于保证工件在夹具中的定位精度。
调整装置由螺旋调节杆组成，用于调节夹紧臂位置和夹具夹紧力度。
2. 夹具使用在使用过程中，需要注意以下几点：•使用前需检查夹具部件是否完好；•按照工艺进行定位、夹紧和加工顺序；•加工后需清理夹具，确保夹紧和定位部件不受损坏。
综上所述，操纵杆支架的加工工艺和钻床夹具的设计对提高制造业的生产效率和质量有着至关重要的作用，需要在实际应用中加以重视和应用。
支架加工工艺规程及工装夹具设计
支架加工工艺规程及工装夹具设计一、引言支架是工业生产中常用的金属制品，其用途极为广泛。
支架的加工工艺和工装夹具设计对于支架生产的质量、效率和成本非常重要。
本文将详细介绍支架的加工工艺规程及其工装夹具设计。
二、支架加工工艺规程2.1 材料准备支架的材料通常为冷轧板、热轧板或铸铁件。
在材料准备阶段，应对原材料进行质量检查，包括检查材料的化学成分、物理性质和机械性能等指标，以确保加工后的支架具有所需的性能和质量。
2.2 加工工序2.2.1 图纸分析在进行支架加工之前，需要对支架的图纸进行分析，以确定加工方案和工序顺序，并完成生产计划表。
2.2.2 板料切割板料切割是支架加工的第一道工序，其目的是按照图纸要求将材料裁剪成所需的尺寸和形状。
2.2.3 冲孔冲孔是支架加工中比较常见的工序，其目的是为了安装时方便与加强支架的稳定性。
2.2.4 折弯折弯是将板材按照图纸要求形状进行折叠，通过调整对位板，达到强度和严格的尺寸控制要求。
2.2.5 焊接支架的连接部分通常通过焊接工艺进行，根据具体的情况，可以采用手工焊接、气焊或电弧焊等焊接方式。
2.2.6 支架整形经过上述工序处理后，支架最后需要进行整形，以保证其外观和精度符合要求。
2.3 检验经过支架加工之后，需要进行质量检验，检验项目包括外观、尺寸、材料性能、连接部位的强度等方面。
三、工装夹具设计在支架加工过程中，工装夹具是非常重要的辅助工具，能够大大提高加工效率和加工质量。
以下是工装夹具设计的主要要点。
3.1 工装夹具分类常见的工装夹具类型包括夹具、模具、卡具、检测治具等。
3.2 工装夹具设计要点3.2.1 定位准确准确的定位是加工质量的基础，工装夹具的设计应当充分考虑定位问题，并采用合适的夹具或卡具来实现定位。
3.2.2 稳定可靠工装夹具的稳定性和可靠性对于加工质量和加工效率有很大的影响，设计时需要根据具体情况进行合理的优化。
3.2.3 便于调整在生产过程中，需要根据具体情况进行调整，工装夹具的设计应当考虑到这一点，并能够方便进行调整。
支架加工工艺及夹具设计
支架加工工艺及夹具设计摘要在生产过程中，使生产对象（原材料，毛坯，零件或总成等）的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。
在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机床及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。
关键词：工艺规程；定位误差；夹紧；加工余量；夹紧力Processing technology and fixture design of stentABSTRCTThe design of the content relates to the machinery manufacturing technology and machine tool fixture design, metal cutting machine tool, tolerance and measuring and other aspects of knowledge.Fixture design process of drilling pump cover and reaming holes is designed with 18H7 include part machining process design, process design and fixture three. In process design should first of all parts for analysis, to understand part of the process to design blank structure, and choose the good parts machining datum, design the process routes of the parts; then the parts of each step in the process to the size calculation, the key is to determine the craft equipment and the cutting dosage of each working procedure design; then the special fixture, the fixture for the various components of the design, such as the connecting part positioning devices, clamping element, a guide element, fixture and machine tools and other components; positioning error calculated by the analysis of fixture, jig structure the rationality and the deficiency, pay attention to improving and will design in.Key words: process, process, cutting dosage, clamping, positioning, error.目录1 绪论 (4)1.1机械加工工艺概述 (5)1.2机械加工工艺流程 (6)1.3夹具概述 (6)1.4机床夹具的功能 (7)1.5机床夹具的发展趋势 (7)1.5.1机床夹具的现状 (8)1.5.2现代机床夹具的发展方向 (8)2 工艺规程的设计 (8)2.1零件的工艺分析及生产类型的确定 (9)2.1.1零件的工艺分析 (9)2.1.2零件的生产类型 (10)2.2选择、确定毛坯图 (11)2.2.1 选择毛坯 (11)2.2.2确定加工余量，毛坯尺寸及公差 (12)2.2.3确定机械加工余量 (13)3 加工工序设计 (14)3.1选择加工装备和工艺设备 (14)3.2 确定工序尺寸 (15)4工艺专用夹具的设计 (16)4.1问题的提出 (16)4.2 定位基准的选择 (16)4.3切削力及夹紧力计算 (17)4.4定位误差分析 (15)4.5确定切削用量及基本时间 .......................... 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
支架的工艺规程及钻Φ52孔的工装夹具设计
本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。
支架零件的工艺规程及钻Φ52孔的工装夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。
在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。
序言
机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。
机械制造业的产品既可以直接供人们使用，也可以为其它行业的生产提供装备，社会上有着各种各样的机械或机械制造业的产品。
我们的生活离不开制造业，因此制造业是国民经济发展的重要行业，是一个国家或地区发展的重要基础及有力支柱。
从某中意义上讲，机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。
支架零件的工艺规程及钻Φ52孔的工装夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行课程设计之后的下一个教学环节。
正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，并设计出专用夹具，保证零件的加工质量。
本次设计也要培养自己的自学与创新能力。
因此本次设计综合性和实践性强、涉及知识面广。
所以在设计中既要注意基本概念、基本理论，又要注意生产实践的需要，只有将各种理论与生产实践相结合，才能很好的完成本次设计。
本次设计水平有限，其中难免有缺点错误，敬请老师们批评指正。
一、 零件的分析
1.1
零件的作用
支架的作用，待查
零件图如图：
1.2 零件的工艺分析
支架有两组加工面他们之间没有位置度要求。
这两组加工面的分别为
1，以下表面为基准的加工面，这组加工面包括下表面，上表面，左右端面，前后端面
2：一个是以Φ52孔为基准的加工面，这个主要是Φ52孔，Φ
16±0.2孔，Φ181.00+，2-Φ181.00+孔，Φ14孔，Φ16孔，2-M8及
2-Φ13孔，锪沉头孔2-Φ20深10
二. 工艺规程设计
2.1 确定毛坯的制造形式
零件材料为HT150，由于零件成批生产，而且零件的轮廓尺寸不大，选用砂型铸造，采用机械翻砂造型，铸造精度为2级，能保证铸件的尺寸要求，这从提高生产率和保证加工精度上考虑也是应该的。
2.2 毛坯的设计
支架零件材料为 HT150，硬度选用200HBS ，生产类型为成批生产，采用砂型铸造，机械翻砂造型，2级精度组。
根据上述原始资料及加工工艺，分别确定各加工表面的加工余量，对毛坯初步设计如下：
1.支架下表面，上表面，左右端面，前后端面
支架下表面，上表面，左右端面，前后端面的粗糙度为6.3，1.6，查《机械加工工艺的基础知识》，表2-8，得Z=1.0
2.Φ52孔
Φ52孔的粗糙度为1.6，需钻，扩，铰三步方能满足要求，查《机械加工工艺的基础知识》，表2-13，得单边佘量Z=1.0
3.Φ16±0.2孔，Φ181.00+，2-Φ181.00+孔，Φ14孔，Φ16孔，2-M8
及2-Φ13孔，锪沉头孔2-Φ20深10
这些孔最大才Φ18，很难直接铸造出，所以采用实心铸造 毛坯图如下：
2.3 基面的选择的选择
基面选择是工艺规程设计中的重要工作之一，基面选择的正确与合理，可以使加工质量得到保证，生产率得以提高。
否则，不但使加工工艺过程中的问题百出，更有甚者，还会造成零件大批报废，使生产无法进行。
粗基准的选择：对于零件的加工而言，粗基准的选择对后面的精加工至关重要。
从零件图上可以看出，气门摇臂零件比较不规则，依照粗基准的选择原则
（即当零件有不加工表面时，应该以这些不加工表面作为粗基准，若零件有若干个不加工表面时，则应以与加工表面要求相对位置精度较高的不加工表面做为粗基准）来选取。
因此我们选择工件的下表面作为粗基准，
精基准的选择应满足以下原则：
（1）“基准重合”原则应尽量选择加工表面的设计基准为定
位基准，避免基准不重合引起的误差。
（2）“基准统一”原则尽可能在多数工序中采用同一组精基准定位，以保证各表面的位置精度，避免因基准变换产生的误差，简化夹具设计与制造。
（3）“自为基准”原则某些精加工和光整加工工序要求加工余量小而均匀，应选择该加工表面本身为精基准，该表面与其他表面之间的位置精度由先行工序保证。
（4）“互为基准”原则当两个表面相互位置精度及自身尺寸、形状精度都要求较高时，可采用“互为基准”方法，反复加工。
（5）所选的精基准应能保证定位准确、夹紧可靠、夹具简单、操作方便。
以φ52的孔和其端面作为定位精基准，加工其它表面及孔。
主要考虑精基准重合的问题，当设计基准与工序基准不重合的时候，应该进行尺寸换算，这在以后还要进行专门的计算，在此不再重复。
制定工艺路线
制订工艺路线的出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。
在生产纲领已确定为成批生产的条件下，可以考虑采用万能型机床配以专用夹具，并尽量使工序集中在提高生产率。
除此以外，还应当考虑经济效果，以便使生产成本尽量降下来，方案如下：
工序1：准备铸件毛坯
工序2：时效处理
工序3：发蓝
工序4：铣工件上表面
工序5：铣工件下表面
工序6：铣工件左端面
工序7：铣工件右端面
工序8：铣工件前端面
工序9：铣工件后端面
工序10：钻孔至Φ51，扩Φ51孔至Φ51.8，铰Φ51.8孔至Φ
52
工序11：钻、铰3-Φ18（+0.1～0），Φ16±0.2
工序12：钻Φ16，Φ14孔及2-M8的螺纹底孔Φ6.8，攻丝2-M8 工序13：钻2-Φ13孔，锪沉头2-Φ20，深10的孔
工序14：检验，入库
2.4 机械加工余量、工序尺寸及毛坯尺寸的确定 支架零件材料为HT150，
生产类型为大批量生产，采用砂型机铸造毛坯。
1.支架下表面，上表面，左右端面，前后端面
支架下表面，上表面，左右端面，前后端面的粗糙度为6.3，1.6，查《机械加工工艺的基础知识》，表2-8，得Z=1.0
2.Φ52孔
Φ52孔的粗糙度为1.6，需钻，扩，铰三步方能满足要求，查《机械加工工艺的基础知识》，表2-13，得单边佘量Z=1.0
3.Φ16±0.2孔，Φ181.00+，2-Φ181.00+孔，Φ14孔，Φ16孔，2-M8
及2-Φ13孔，锪沉头孔2-Φ20深10
这些孔最大才Φ18，很难直接铸造出，所以采用实心铸造
2.5 确定切削用量及基本工时
工序1：准备铸件毛坯
工序2：时效处理
工序3：发蓝
工序4：铣工件上表面
1. 选择刀具
刀具选取不重磨损硬质合金套式立铣刀，刀片采用YG8,
mm a p 0.1=，mm d 350=，min /125m v =，4=z 。
2. 决定铣削用量。
