阳光逆变器告警处理方案

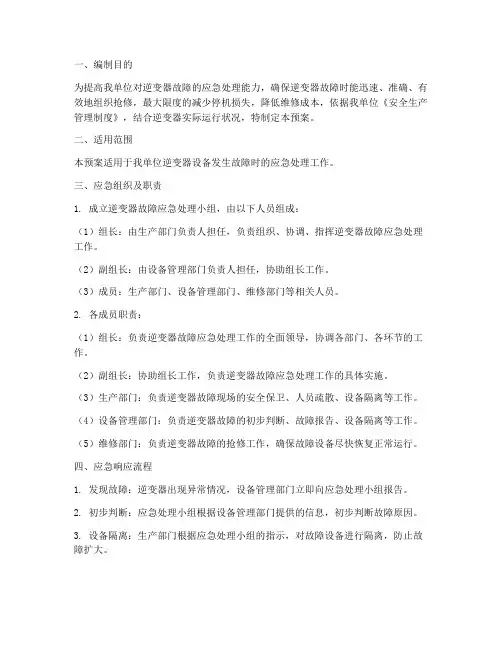

逆变器故障应急预案
一、编制目的为提高我单位对逆变器故障的应急处理能力，确保逆变器故障时能迅速、准确、有效地组织抢修，最大限度的减少停机损失，降低维修成本，依据我单位《安全生产管理制度》，结合逆变器实际运行状况，特制定本预案。
二、适用范围本预案适用于我单位逆变器设备发生故障时的应急处理工作。
三、应急组织及职责1. 成立逆变器故障应急处理小组，由以下人员组成：（1）组长：由生产部门负责人担任，负责组织、协调、指挥逆变器故障应急处理工作。
（2）副组长：由设备管理部门负责人担任，协助组长工作。
（3）成员：生产部门、设备管理部门、维修部门等相关人员。
2. 各成员职责：（1）组长：负责逆变器故障应急处理工作的全面领导，协调各部门、各环节的工作。
（2）副组长：协助组长工作，负责逆变器故障应急处理工作的具体实施。
（3）生产部门：负责逆变器故障现场的安全保卫、人员疏散、设备隔离等工作。
（4）设备管理部门：负责逆变器故障的初步判断、故障报告、设备隔离等工作。
（5）维修部门：负责逆变器故障的抢修工作，确保故障设备尽快恢复正常运行。
四、应急响应流程1. 发现故障：逆变器出现异常情况，设备管理部门立即向应急处理小组报告。
2. 初步判断：应急处理小组根据设备管理部门提供的信息，初步判断故障原因。
3. 设备隔离：生产部门根据应急处理小组的指示，对故障设备进行隔离，防止故障扩大。
4. 抢修工作：维修部门根据故障原因，进行抢修工作，确保故障设备尽快恢复正常运行。
5. 故障处理：故障处理后，应急处理小组组织相关部门对故障原因进行分析，提出改进措施，防止类似故障再次发生。
五、应急保障措施1. 人员保障：应急处理小组成员应具备逆变器故障处理的相关知识和技能，定期进行培训，提高故障处理能力。
2. 物资保障：储备必要的备品备件、工具等物资，确保故障设备抢修工作的顺利进行。
3. 信息保障：建立健全逆变器故障信息收集、报告、传递制度，确保应急处理工作的及时性。
光伏系统逆变器故障预警技巧
光伏系统逆变器故障预警技巧光伏系统逆变器作为光伏发电系统的核心设备，负责将太阳能电池板产生的直流电转换为交流电，其正常运行对于光伏发电系统的稳定性和高效性至关重要。
然而，由于环境因素、使用寿命、制造质量等原因，逆变器故障是光伏发电系统中常见的问题之一。
为了及时发现和解决逆变器故障，提高系统运行效率和安全性，本文将介绍一些光伏系统逆变器故障预警的技巧。
一、实时监测逆变器参数光伏系统逆变器的参数能够反映其工作状态和性能情况。
通过实时监测关键参数，可以及时发现逆变器故障预警信号。
常见的参数包括：直流输入电压、直流输入电流、交流输出电压、交流输出电流、频率等。
当这些参数出现异常波动或偏离设定值时，很可能是逆变器存在故障。
二、检测逆变器温度逆变器过热是常见的故障现象，可能导致逆变器性能下降甚至损坏。
因此，在光伏系统中设置逆变器温度检测是非常重要的。
可以利用温度传感器实时监测逆变器内部温度，一旦温度超过设定阈值，及时发出故障预警信号，避免逆变器过热引发更大的问题。
三、故障诊断与排查当光伏系统逆变器出现故障时，及时进行故障诊断和排查是解决问题的关键。
可以利用专业设备和工具对逆变器进行快速检测和诊断，分析故障原因。
常见的逆变器故障包括：电路板损坏、电子元件老化、失效或短路等。
通过精确的故障排查，可快速定位问题，并采取相应的维修措施，修复逆变器。
四、定期维护和保养定期维护和保养对于光伏系统逆变器的预防故障至关重要。
通过定期检查逆变器的电气连接、电缆接头、散热器清洁等，可以及时发现并排除潜在故障隐患。
此外，定期检查并更新逆变器软件是保证其正常运行和性能的必要措施。
五、故障记录与分析在实际运行中，将逆变器故障出现的时间、原因、处理方式等进行记录和分析，是提高光伏发电系统整体运行效率和逆变器故障预警能力的重要手段。
通过分析故障记录，可以发现逆变器故障的共性和规律，不断优化和改进系统运行和维护策略，降低故障率并提升系统可靠性。
阳光逆变器告警处理方案
运行状态
故障描述
处理方法
传感器失效
停机
IGBT模块下部交流传感器采集电流发生异常
目前会报三相电流不平衡，处理方法参考三相电流不平衡
PDP保护（内部保护）
停机
IGBT模块故障
检查模块是否运行正常，检查采样板是否运行正常,检查DSP、转接板是否运行
模块过温
停机
壳体温度限值108℃
检查IGBT轴流风机散热系统是否运行正常
线电压＞362
（范围315v-362v）
等待电网电压恢复正常
交流欠压
自动脱开电网，直流断路器脱扣
线电压＜250（范围250v-315v）
等待电网电压恢复正常
频率欠频
自动脱开电网，直流断路器脱扣
F＜48Hz(范围47 Hz -49.5 Hz)
等待电网电压恢复正常
频率过频
自动脱开电网，直流断路器脱扣
F＞50.2Hz(范围50.2 Hz -52 Hz)
电抗器过温
停机
温度限值85℃
检查柜顶风扇散热系统是否运行正常
漏电流保护
告警运行
交流柜下部漏电流传感器，限值5A
检查传感器是否接线良好，检查接地铜牌上连接的各部件漏电流情况
过载保护
直流过压
自动脱开电网，直流断路器脱扣
Udc＞1000
停运部分汇流箱，待整体负荷降低后再投运
直流欠压
交流过压
自动脱开电网，直流断路器脱扣
1若交流开关显示在分位，逆变器正常运行，检查交流断路器二次端子是否松动2若交流开关显示在分位，逆变器停止运行，应检查断路器跳闸原因
交流主接触器状态
交流防雷器故障告警
自动脱开电网
控制柜下部防雷器故障
光伏发电系统中逆变器的故障诊断与处理
光伏发电系统中逆变器的故障诊断与处理光伏发电系统是一种利用太阳能将光能转化为电能的发电方式。
它具有清洁、可持续、环保等优点，已逐渐被广泛应用。
其中，逆变器是光伏发电系统中不可或缺的设备之一，它可以将太阳能电池板所产生的直流电转化为交流电，以供我们使用。
但是，逆变器也是光伏发电系统中最容易出现故障的设备之一。
那么，当光伏发电系统中的逆变器出现故障时，应该如何进行故障诊断与处理呢？一、故障诊断1.观察故障现象当光伏发电系统中的逆变器出现故障时，首先要观察故障现象。
比如，逆变器可能会出现闪烁、无输入电流、无输出电流、电流突降、频繁断电等问题。
这些问题如果频繁出现，就需要进一步检查逆变器是否故障。
2.测量电压、电流如果出现故障，可以通过测量电压、电流等参数来判断故障原因。
比如，通过电压表、电流表等测量工具来检查逆变器输入、输出电压、电流是否正常。
如果发现输入电流异常高低，或输出电压异常低高，则需要修理逆变器。
3.检查光伏电池板有时候，逆变器的故障也可能是由光伏电池板引起的。
因此，需要检查光伏电池板的电压、电流等指标是否正常。
如果发现电压、电流有异常，也需要对光伏电池板进行维修或更换。
二、故障处理1.更换逆变器内部电子元件逆变器内部电子元件是逆变器正常运转的关键。
当出现故障时，可以尝试对逆变器内部的电子元件进行维修或更换。
这需要具备相应的技术和知识，如果没有相关专业知识的话，最好请专业人员来处理。
2.更换逆变器整机如果逆变器内部电子元件出现严重故障，或者维修成本过高，那么就需要更换逆变器整机。
在更换逆变器时需要注意逆变器的额定功率、输入电压、输出电压等参数是否符合要求。
3.维护光伏电池板逆变器的故障也可能是由光伏电池板引起的。
因此，在处理逆变器故障时，也需要注意光伏电池板的维护。
比如，定期清洗光伏电池板、清理灰尘等，保证其正常工作。
综上所述，光伏发电系统中逆变器的故障诊断与处理需要具备相应的技术和知识。
如果出现故障，可以通过观察故障现象、测量电压、电流等参数来判断故障原因。

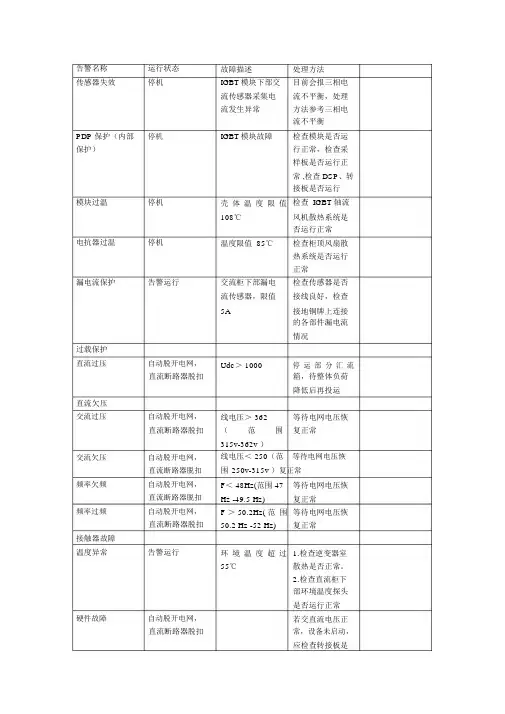

(完整版)阳光逆变器告警处理方案
接触器故障
温度异常
告警运行
环境温度超过55℃
1.检查逆变器室散热是否正常。2.检查直流柜下部环境温度探头是否运行正常
硬件故障
自动脱开电网，直流断路器脱扣
若交直流电压正常，设备未启动，应检查转接板是否正常工作
母线过压
测点位于直流电容
母线欠压
测点位于直流电容
主风机故障
自动脱开电网
IGBT模块风扇停止运行
线电压＞362
（范围315v-362v）
等待电网电压恢复正常
交流欠压
自动脱开电网，直流断路器脱扣
线电压＜250（范围250电网，直流断路器脱扣
F＜48Hz(范围47 Hz -49.5 Hz)
等待电网电压恢复正常
频率过频
自动脱开电网，直流断路器脱扣
F＞50.2Hz(范围50.2Hz-52Hz)
告警名称
运行状态
故障描述
处理方法
传感器失效
停机
IGBT模块下部交流传感器采集电流发生异常
目前会报三相电流不平衡，处理方法参考三相电流不平衡
PDP保护（内部保护）
停机
IGBT模块故障
检查模块是否运行正常，检查采样板是否运行正常,检查DSP、转接板是否运行
模块过温
停机
壳体温度限值108℃
检查IGBT轴流风机散热系统是否运行正常
检查IGBT模块风扇是否工作正常，风扇电源是否正常，风扇的信号节点是否松动脱落
直流熔断器故障
自动脱开电网，直流断路器脱扣
直流熔断器熔断（1250A）
1.直流侧是否由短路接地处
2.检查直流熔断器上测点是否松动
直流过流
自动脱开电网
(完整版)阳光逆变器告警处理方案.doc
告警名称运行状态传感器失效停机PDP 保护（内部停机保护）模块过温停机电抗器过温停机漏电流保护告警运行过载保护直流过压自动脱开电网，直流断路器脱扣直流欠压交流过压自动脱开电网，直流断路器脱扣交流欠压自动脱开电网，直流断路器脱扣频率欠频自动脱开电网，直流断路器脱扣频率过频自动脱开电网，直流断路器脱扣接触器故障温度异常告警运行硬件故障自动脱开电网，直流断路器脱扣故障描述处理方法IGBT模块下部交目前会报三相电流传感器采集电流不平衡，处理流发生异常方法参考三相电流不平衡IGBT模块故障检查模块是否运行正常，检查采样板是否运行正常 ,检查 DSP、转接板是否运行壳体温度限值检查 IGBT 轴流108℃风机散热系统是否运行正常温度限值 85℃检查柜顶风扇散热系统是否运行正常交流柜下部漏电检查传感器是否流传感器，限值接线良好，检查5A 接地铜牌上连接的各部件漏电流情况Udc＞ 1000 停运部分汇流箱，待整体负荷降低后再投运线电压＞ 362 等待电网电压恢（范围复正常315v-362v ）线电压＜ 250（范等待电网电压恢围250v-315v ）复正常F＜ 48Hz(范围 47 等待电网电压恢Hz -49.5 Hz) 复正常F ＞ 50.2Hz( 范围等待电网电压恢50.2 Hz -52 Hz) 复正常环境温度超过 1.检查逆变器室55℃散热是否正常。
2.检查直流柜下部环境温度探头是否运行正常若交直流电压正常，设备未启动，应检查转接板是否正常工作母线过压测点位于直流电容母线欠压测点位于直流电容主风机故障自动脱开电网IGBT模块风扇停检查 IGBT 模块止运行风扇是否工作正常，风扇电源是否正常，风扇的信号节点是否松动脱落直流熔断器故障自动脱开电网，直流熔断器熔断 1. 直流侧是否直流断路器脱扣（ 1250A）由短路接地处2. 检查直流熔断器上测点是否松动直流过流自动脱开电网直流侧发生短路检查直流侧电缆交流过流自动脱开电网，Iout ＞ 1.25Ie（额 1 低功率运行直流断路器脱扣定电流） 2 检查交流侧 CT及采样板工作是否正常直流缓启故障自动脱开电网直流缓启回路存检查更换转接板在问题直流分量故障告警运行在交流侧检测出检查采样板，检直流电，查模块是否工作正常控制柜温度故障告警运行该传感器位于电 1. 电网谐波较抗器周围大引起设备过热2. 柜顶风扇运行异常采样故障自动脱开电网PV 极性接反自动脱开电网直流支路存在正逐一测量直流支负极接反现象路检查是否存在正负极反接的情况控制电源异常自动脱开电网控制电源失电 1. 控制电源跳闸2. 控制电源上级电源模块失电交流电流不平衡自动脱开电网交流电三相电流检查交流电流互部平衡感器，检查采样内外供电装态显示供电模式，本站设备为内供电交流开关状态显示交流开关分合状态板1若交流开关显示在分位，逆变器正常运行，检查交流断路器二次端子是否松动2若交流开关显示在分位，逆变器停止运行，应检查断路器跳闸原因交流主接触器状态交流防雷器故障自动脱开电网控制柜下部防雷 1 防雷器是否烧告警器故障毁2 防雷熔断器是否熔断3 防雷器及防雷熔断器传感线是否松动4 采样板是否运行正常支路空开异常告警运行直流支路空开断检查该支路是否开断开温度异常告警告警运行环境温度超过55℃，该测点位于直流柜绝缘阻抗低告警运行交直流电缆存在分别对交直流电绝缘阻值低的情缆测量绝缘值，况检查组件光伏线有无接地情况LVRT运行告警运行至自动低电压穿越（电待电网自动恢复脱开电网网电压突降，逆变器在一定范围内持续运行）CT 不平衡告警自动脱开电网交流侧三相电流 1 查交流侧 CT是不平衡否运行正常， 2采样板是否运行正常直流传感器异常停机直流侧支路空开检测直流支路及报的话，设备告直流母线是否正警运行。
完整版阳光逆变器告警处理方案
自动脱开电网
直流侧发生短路
检查直流侧电缆
交流过流
自动脱开电网， 直流断路器脱扣
lout>1.25Ie（额 定电流）
1低功率运行
2检查交流侧CT及采样板工作是 否正常
直流缓启故障
自动脱开电网
直流缓启回路存
在问题
检查更换转接板
直流分量故障
告警运行
在交流侧检测岀
直流电，
检查采样板，检 查模块是否工作 正常
检查IGBT轴流
风机散热系统是 否运行正常
电抗器过温
停机
温度限值85°C
检查柜顶风扇散 热系统是否运行 正常
漏电流保护
告警运行
交流柜下部漏电 流传感器，限值5A
检查传感器是否 接线良好，检查 接地铜牌上连接 的各部件漏电流 情况
过载保护
直流过压
自动脱开电网， 直流断路器脱扣
Udc>1000
停运部分汇流 箱，待整体负荷 降低后再投运
直流欠压
交流过压
自动脱开电网， 直流断路器脱扣
线电压＞362
（范围
315v-362v）
等待电网电压恢
复正常
交流欠压
自动脱开电网， 直流断路器脱扣
线电压V250（范 围250v-315v）复
等待电网电压恢
E常
频率欠频
自动脱开电网， 直流断路器脱扣
F< 48Hz（范围47
Hz -49.5 Hz）
等待电网电压恢
告警名称
运行状态
故障描述
处理方法
传感器失效
停机
IGBT模块下部交 流传感器采集电 流发生异常
目前会报三相电 流不平衡，处理 方法参考三相电 流不平衡
阳光逆变器告警处理方案
处理方法
目前会报三 相电流不平 衡，处理方 法参考三相 电流不平衡
检查模块是 否运行正 常，检查采 样板是否运 行正常,检查 DSP、转接板 是否运行
检查IGBT轴 流风机散热 系统是否运 行正常
检查柜顶风 扇散热系统 是否运行正 常
检查传感器 是否接线良 好，检查接 地铜牌上连 接的各部件 漏电流情况
2. 控制 电源 上级 电源 模块 失电
检查交流电 流互感器， 检查采样板
1若交流开关
态
关分合状态 显示在分
位，逆变器
正常运行，
检查交流断
路器二次端
子是否松动2
若交流开关
显示在分
位，逆变器
停止运行，
应检查断路
器跳闸原因
交流主接触 器状态
交流防雷器 故障告警
自动脱开电 网
支路空开异 常
温度异常告 警
平衡
网
内外供电装 态
交流开关状
该传感器位 于电抗器周 围
直流支路存 在பைடு நூலகம்负极接 反现象
控制电源失 电
交流电三相 电流部平衡 显示供电模 式，本站设 备为内供电 显示交流开
1. 电网 谐波 较大 引起 设备 过热
2. 柜顶 风扇 运行 异常
逐一测量直 流支路检查 是否存在正 负极反接的 情况
1. 控制 电源 跳闸
测点位于直 流电容 测点位于直 流电容 IGBT模块风
1.检查逆变 器室散热是 否正常。2. 检查直流柜 下部环境温 度探头是否 运行正常 若交直流电 压正常，设 备未启动， 应检查转接 板是否正常 工作
检查IGBT模
直流熔断器 故障
直流过流 交流过流
直流缓启故 障 直流分量故 障
