(完整版)阳光逆变器告警处理方案
阳光逆变器告警处理方案
运行状态
故障描述
处理方法
传感器失效
停机
IGBT模块下部交流传感器采集电流发生异常
目前会报三相电流不平衡，处理方法参考三相电流不平衡
PDP保护（内部保护）
停机
IGBT模块故障
检查模块是否运行正常，检查采样板是否运行正常,检查DSP、转接板是否运行
模块过温
停机
壳体温度限值108℃
检查IGBT轴流风机散热系统是否运行正常
线电压＞362
（范围315v-362v）
等待电网电压恢复正常
交流欠压
自动脱315v）
等待电网电压恢复正常
频率欠频
自动脱开电网，直流断路器脱扣
F＜48Hz(范围47 Hz -49.5 Hz)
等待电网电压恢复正常
频率过频
自动脱开电网，直流断路器脱扣
F＞50.2Hz(范围50.2Hz-52Hz)
自动脱开电网
直流支路存在正负极接反现象
逐一测量直流支路检查是否存在正负极反接的情况
控制电源异常
自动脱开电网
控制电源失电
1.控制电源跳闸
2.控制电源上级电源模块失电
交流电流不平衡
自动脱开电网
交流电三相电流部平衡
检查交流电流互感器，检查采样板
内外供电装态
显示供电模式，本站设备为内供电
交流开关状态
显示交流开关分合状态
电抗器过温
停机
温度限值85℃
检查柜顶风扇散热系统是否运行正常
漏电流保护
告警运行
交流柜下部漏电流传感器，限值5A
检查传感器是否接线良好，检查接地铜牌上连接的各部件漏电流情况
过载保护
直流过压
自动脱开电网，直流断路器脱扣
光伏逆变器红灯亮维修方法
光伏逆变器红灯亮维修方法
1. 嘿，要是光伏逆变器红灯亮了，先别慌！就好像咱电脑死机了一样，重启试试呗！把逆变器关掉，等一会儿再打开，说不定红灯就灭啦。
就像有时候手机卡了重启就好，一个道理嘛！有次我家的就是这样搞好的。
2. 检查下线路呀！这就好比身体的血管，要是线路出问题了，那可不就亮红灯啦。
你想想，要是血管堵了人能舒服吗？像我邻居那次就是没注意线路，后来一查才发现问题。
3. 散热也很重要哦！这和人热了要吹风扇一样。
看看是不是散热不好导致红灯亮啦。
上次我一个朋友就是因为这个，清理了下散热器就好啦。
4. 还有啊，逆变器的参数设置会不会出错呢？这就像走路走岔道了呀，得赶紧调回来。
我就听说过有人不小心设置错了导致红灯亮呢。
5. 传感器有没有问题呢？这就像人的感觉器官，它要是不正常，可不就出状况啦。
有一回就遇到传感器故障引起红灯亮的情况呢。
6. 哎呀，电池的情况也得看看呀！电池要是不健康，逆变器也得闹脾气亮红灯呀。
好比人没力气干活一样。
记得有次就是电池的问题呢。
7. 不行的话，那就找专业人员吧！毕竟人家是专家呀，就像生病了得找医生一样。
我之前自己搞不定，找了专业的来，一下子就解决啦！总之呢，光伏逆变器红灯亮不要怕，一步步排查，总能找到解决办法的！。
光伏系统逆变器故障预警技巧
光伏系统逆变器故障预警技巧光伏系统逆变器作为光伏发电系统的核心设备，负责将太阳能电池板产生的直流电转换为交流电，其正常运行对于光伏发电系统的稳定性和高效性至关重要。
然而，由于环境因素、使用寿命、制造质量等原因，逆变器故障是光伏发电系统中常见的问题之一。
为了及时发现和解决逆变器故障，提高系统运行效率和安全性，本文将介绍一些光伏系统逆变器故障预警的技巧。
一、实时监测逆变器参数光伏系统逆变器的参数能够反映其工作状态和性能情况。
通过实时监测关键参数，可以及时发现逆变器故障预警信号。
常见的参数包括：直流输入电压、直流输入电流、交流输出电压、交流输出电流、频率等。
当这些参数出现异常波动或偏离设定值时，很可能是逆变器存在故障。
二、检测逆变器温度逆变器过热是常见的故障现象，可能导致逆变器性能下降甚至损坏。
因此，在光伏系统中设置逆变器温度检测是非常重要的。
可以利用温度传感器实时监测逆变器内部温度，一旦温度超过设定阈值，及时发出故障预警信号，避免逆变器过热引发更大的问题。
三、故障诊断与排查当光伏系统逆变器出现故障时，及时进行故障诊断和排查是解决问题的关键。
可以利用专业设备和工具对逆变器进行快速检测和诊断，分析故障原因。
常见的逆变器故障包括：电路板损坏、电子元件老化、失效或短路等。
通过精确的故障排查，可快速定位问题，并采取相应的维修措施，修复逆变器。
四、定期维护和保养定期维护和保养对于光伏系统逆变器的预防故障至关重要。
通过定期检查逆变器的电气连接、电缆接头、散热器清洁等，可以及时发现并排除潜在故障隐患。
此外，定期检查并更新逆变器软件是保证其正常运行和性能的必要措施。
五、故障记录与分析在实际运行中，将逆变器故障出现的时间、原因、处理方式等进行记录和分析，是提高光伏发电系统整体运行效率和逆变器故障预警能力的重要手段。
通过分析故障记录，可以发现逆变器故障的共性和规律，不断优化和改进系统运行和维护策略，降低故障率并提升系统可靠性。

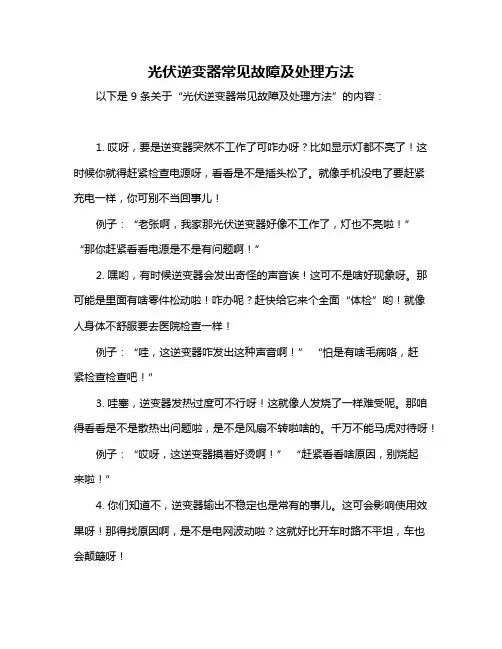

光伏逆变器常见故障及处理方法
光伏逆变器常见故障及处理方法以下是 9 条关于“光伏逆变器常见故障及处理方法”的内容：1. 哎呀，要是逆变器突然不工作了可咋办呀？比如显示灯都不亮了！这时候你就得赶紧检查电源呀，看看是不是插头松了。
就像手机没电了要赶紧充电一样，你可别不当回事儿！例子：“老张啊，我家那光伏逆变器好像不工作了，灯也不亮啦！” “那你赶紧看看电源是不是有问题啊！”2. 嘿哟，有时候逆变器会发出奇怪的声音诶！这可不是啥好现象呀。
那可能是里面有啥零件松动啦！咋办呢？赶快给它来个全面“体检”哟！就像人身体不舒服要去医院检查一样！例子：“哇，这逆变器咋发出这种声音啊！” “怕是有啥毛病咯，赶紧检查检查吧！”3. 哇塞，逆变器发热过度可不行呀！这就像人发烧了一样难受呢。
那咱得看看是不是散热出问题啦，是不是风扇不转啦啥的。
千万不能马虎对待呀！例子：“哎呀，这逆变器摸着好烫啊！” “赶紧看看啥原因，别烧起来啦！”4. 你们知道不，逆变器输出不稳定也是常有的事儿。
这可会影响使用效果呀！那得找原因啊，是不是电网波动啦？这就好比开车时路不平坦，车也会颠簸呀！例子：“这电怎么感觉不太稳定呢？” “估计是逆变器的问题吧，得瞧瞧去！”5. 诶呀，假如逆变器的显示屏出现故障，啥都看不清了可咋整？那得看看是不是连接线有问题呀，或者屏幕本身坏了呗。
这可不能拖呀，就像眼睛看不清东西得赶紧治一样！例子：“哎呀呀，这显示屏咋这样啦！” “快快，检查一下啥情况。
”6. 要是遇到逆变器频繁跳闸，那可烦死啦！这就像电灯总是闪一样让人闹心。
那肯定是哪里有过载或者短路啦，得仔细排查排查呢！例子：“怎么又跳闸啦！” “唉，得好好找找原因咯！”7. 你们有没有碰到过逆变器的通信故障呀？那就没法正常控制和监测啦！这可不得了，得像医生看病一样，找到病根治好它呀！例子：“这通信咋断了呀！” “坏了坏了，赶紧想办法呀！”8. 哎呀，逆变器参数设置错误也会出大问题哟！这就像走错了路一样，得赶紧纠正过来呀！不然可就麻烦大啦！例子：“这咋感觉不太对呢？” “是不是参数设置错啦？”9. 当逆变器遭到雷击损坏时，那真糟糕透啦！但别急呀，我们得赶紧更换受损部件呀！就像受伤了要赶紧疗伤一样。
阳光逆变器告警处理方案
运行状态
故障描述
处理方法
传感器失效
停机
IGBT模块下部交流传感器采集电流发生异常
目前会报三相电流不平衡，处理方法参考三相电流不平衡
PDP保护（内部保护）
停机
IGBT模块故障
检查模块是否运行正常，检查采样板是否运行正常,检查DSP、转接板是否运行
模块过温
停机
壳体温度限值108℃
检查IGBT轴流风机散热系统是否运行正常
线电压＞362
（范围315v-362v）
等待电网电压恢复正常
交流欠压
自动脱开电网，直流断路器脱扣
线电压＜250（范围250v-315v）
等待电网电压恢复正常
频率欠频
自动脱开电网，直流断路器脱扣
F＜48Hz(范围47 Hz -49.5 Hz)
等待电网电压恢复正常
频率过频
自动脱开电网，直流断路器脱扣
F＞50.2Hz(范围50.2 Hz -52 Hz)
电抗器过温
停机
温度限值85℃
检查柜顶风扇散热系统是否运行正常
漏电流保护
告警运行
交流柜下部漏电流传感器，限值5A
检查传感器是否接线良好，检查接地铜牌上连接的各部件漏电流情况
过载保护
直流过压
自动脱开电网，直流断路器脱扣
Udc＞1000
停运部分汇流箱，待整体负荷降低后再投运
直流欠压
交流过压
自动脱开电网，直流断路器脱扣
1若交流开关显示在分位，逆变器正常运行，检查交流断路器二次端子是否松动2若交流开关显示在分位，逆变器停止运行，应检查断路器跳闸原因
交流主接触器状态
交流防雷器故障告警
自动脱开电网
控制柜下部防雷器故障
SUN2000逆变器现场问题处理指导-SolarwithHuawei
SUN2000逆变器现场问题处理指导ID原因ID103DC 输入电压高1 BoostA 输入电压高1.万用表检查直流输入组串电压是否正常（任何情况下<1000V ）2.请检查光伏阵列组串1、2的串联配置及接线，保证开路电压不高于逆变器最大输入端电压，否则可能损坏逆变器。
2 BoostB 输入电压高1.万用表检查直流输入组串电压是否正常（任何情况下<1000V ）2.请检查光伏阵列组串3、4的串联配置及接线，保证开路电压不高于逆变器最大输入端电压，否则可能损坏逆变器。
3 BoostC 输入电压高1.万用表检查直流输入组串电压是否正常（任何情况下<1000V ）2.请检查光伏阵列组串5、6的串联配置及接线，保证开路电压不高于逆变器最大输入端电压，否则可能损坏逆变器。
106~113 组串1~8异常 1组串1~8功率输出异常1.通过 LCD 显示或手机 APP 显示检查该路组串电流是否明显低于其它组串电流；2.如果检查结果该路组串电流明显低于其它组串，请检查该路组串是否存在遮挡情况；3.如果检查结果该路组串表面清洁且无遮挡，请检查该路电池板是否损坏或其配置是否与其它组串不同；4.如果以上均无异常请排查是否为逆变器采样问题，首先逆变器未并网状态下查看组串电流显示是否存在明显异常；如有异常判为机器采样问题，建议尝试更换整机后观察三天运行情况。
5.以上若均无发现异常，请联系华为工程师。
120~127 组串1~8反向 1组串反接1.请检查逆变器对应的输入组串是否反接，如果是，请调整组串极性；2.如果未发现组串反接，请检查逆变器采样是否有问题：可先查看确认LCD 或手机APP 显示分析组串电流是否有异常，如果判断显示与实际差异超过2A （注意钳流表精度，防止误判）建议尝试更换整机后观察三天运行情况。
注意：如果确认反接，禁止在白天拔逆变器侧直流端子或操作直流开关，建议晚上无光照下进行整改操作。
2组串电流反灌1.请检查对应输入组串是否串联电池板个数比同路MPPT 输入的另一组组串少，如果是，请调整该组串串联电池板个数与同路MPPT 输入的另一组组串电池板个数一致；2.检查确认现场电池组串是否有存在遮挡、电池组件受损等异常情况；2.如果未发现组串反接等异常，请检查逆变器采样是否有问题：可先查看确认LCD 或手机APP 显示分析组串电流是否有异常，如果判断显示与实际差异超过2A （注意钳流表精度，防止误判）且确认外部直流输入无异常后建议尝试更换整机后观察三天运行情况。
(完整版)阳光逆变器告警处理方案.doc
告警名称运行状态传感器失效停机PDP 保护（内部停机保护）模块过温停机电抗器过温停机漏电流保护告警运行过载保护直流过压自动脱开电网，直流断路器脱扣直流欠压交流过压自动脱开电网，直流断路器脱扣交流欠压自动脱开电网，直流断路器脱扣频率欠频自动脱开电网，直流断路器脱扣频率过频自动脱开电网，直流断路器脱扣接触器故障温度异常告警运行硬件故障自动脱开电网，直流断路器脱扣故障描述处理方法IGBT模块下部交目前会报三相电流传感器采集电流不平衡，处理流发生异常方法参考三相电流不平衡IGBT模块故障检查模块是否运行正常，检查采样板是否运行正常 ,检查 DSP、转接板是否运行壳体温度限值检查 IGBT 轴流108℃风机散热系统是否运行正常温度限值 85℃检查柜顶风扇散热系统是否运行正常交流柜下部漏电检查传感器是否流传感器，限值接线良好，检查5A 接地铜牌上连接的各部件漏电流情况Udc＞ 1000 停运部分汇流箱，待整体负荷降低后再投运线电压＞ 362 等待电网电压恢（范围复正常315v-362v ）线电压＜ 250（范等待电网电压恢围250v-315v ）复正常F＜ 48Hz(范围 47 等待电网电压恢Hz -49.5 Hz) 复正常F ＞ 50.2Hz( 范围等待电网电压恢50.2 Hz -52 Hz) 复正常环境温度超过 1.检查逆变器室55℃散热是否正常。
2.检查直流柜下部环境温度探头是否运行正常若交直流电压正常，设备未启动，应检查转接板是否正常工作母线过压测点位于直流电容母线欠压测点位于直流电容主风机故障自动脱开电网IGBT模块风扇停检查 IGBT 模块止运行风扇是否工作正常，风扇电源是否正常，风扇的信号节点是否松动脱落直流熔断器故障自动脱开电网，直流熔断器熔断 1. 直流侧是否直流断路器脱扣（ 1250A）由短路接地处2. 检查直流熔断器上测点是否松动直流过流自动脱开电网直流侧发生短路检查直流侧电缆交流过流自动脱开电网，Iout ＞ 1.25Ie（额 1 低功率运行直流断路器脱扣定电流） 2 检查交流侧 CT及采样板工作是否正常直流缓启故障自动脱开电网直流缓启回路存检查更换转接板在问题直流分量故障告警运行在交流侧检测出检查采样板，检直流电，查模块是否工作正常控制柜温度故障告警运行该传感器位于电 1. 电网谐波较抗器周围大引起设备过热2. 柜顶风扇运行异常采样故障自动脱开电网PV 极性接反自动脱开电网直流支路存在正逐一测量直流支负极接反现象路检查是否存在正负极反接的情况控制电源异常自动脱开电网控制电源失电 1. 控制电源跳闸2. 控制电源上级电源模块失电交流电流不平衡自动脱开电网交流电三相电流检查交流电流互部平衡感器，检查采样内外供电装态显示供电模式，本站设备为内供电交流开关状态显示交流开关分合状态板1若交流开关显示在分位，逆变器正常运行，检查交流断路器二次端子是否松动2若交流开关显示在分位，逆变器停止运行，应检查断路器跳闸原因交流主接触器状态交流防雷器故障自动脱开电网控制柜下部防雷 1 防雷器是否烧告警器故障毁2 防雷熔断器是否熔断3 防雷器及防雷熔断器传感线是否松动4 采样板是否运行正常支路空开异常告警运行直流支路空开断检查该支路是否开断开温度异常告警告警运行环境温度超过55℃，该测点位于直流柜绝缘阻抗低告警运行交直流电缆存在分别对交直流电绝缘阻值低的情缆测量绝缘值，况检查组件光伏线有无接地情况LVRT运行告警运行至自动低电压穿越（电待电网自动恢复脱开电网网电压突降，逆变器在一定范围内持续运行）CT 不平衡告警自动脱开电网交流侧三相电流 1 查交流侧 CT是不平衡否运行正常， 2采样板是否运行正常直流传感器异常停机直流侧支路空开检测直流支路及报的话，设备告直流母线是否正警运行。
完整版阳光逆变器告警处理方案
自动脱开电网
直流侧发生短路
检查直流侧电缆
交流过流
自动脱开电网， 直流断路器脱扣
lout>1.25Ie（额 定电流）
1低功率运行
2检查交流侧CT及采样板工作是 否正常
直流缓启故障
自动脱开电网
直流缓启回路存
在问题
检查更换转接板
直流分量故障
告警运行
在交流侧检测岀
直流电，
检查采样板，检 查模块是否工作 正常
检查IGBT轴流
风机散热系统是 否运行正常
电抗器过温
停机
温度限值85°C
检查柜顶风扇散 热系统是否运行 正常
漏电流保护
告警运行
交流柜下部漏电 流传感器，限值5A
检查传感器是否 接线良好，检查 接地铜牌上连接 的各部件漏电流 情况
过载保护
直流过压
自动脱开电网， 直流断路器脱扣
Udc>1000
停运部分汇流 箱，待整体负荷 降低后再投运
直流欠压
交流过压
自动脱开电网， 直流断路器脱扣
线电压＞362
（范围
315v-362v）
等待电网电压恢
复正常
交流欠压
自动脱开电网， 直流断路器脱扣
线电压V250（范 围250v-315v）复
等待电网电压恢
E常
频率欠频
自动脱开电网， 直流断路器脱扣
F< 48Hz（范围47
Hz -49.5 Hz）
等待电网电压恢
告警名称
运行状态
故障描述
处理方法
传感器失效
停机
IGBT模块下部交 流传感器采集电 流发生异常
目前会报三相电 流不平衡，处理 方法参考三相电 流不平衡
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接触器故障
温度异常
告警运行
环境温度超过55℃
1.检查逆变器室散热是否正常。2.检查直流柜下部环境温度探头是否运行正常
硬件故障
自动脱开电网，直流断路器脱扣
若交直流电压正常，设备未启动，应检查转接板是否正常工作
母线过压
测点位于直流电容
母线欠压
测点位于直流电容
主风机故障
自动脱开电网
IGBT模块风扇停止运行
线电压＞362
（范围315v-362v）
等待电网电压恢复正常
交流欠压
自动脱开电网，直流断路器脱扣
线电压＜250（范围250电网，直流断路器脱扣
F＜48Hz(范围47 Hz -49.5 Hz)
等待电网电压恢复正常
频率过频
自动脱开电网，直流断路器脱扣
F＞50.2Hz(范围50.2Hz-52Hz)
告警名称
运行状态
故障描述
处理方法
传感器失效
停机
IGBT模块下部交流传感器采集电流发生异常
目前会报三相电流不平衡，处理方法参考三相电流不平衡
PDP保护（内部保护）
停机
IGBT模块故障
检查模块是否运行正常，检查采样板是否运行正常,检查DSP、转接板是否运行
模块过温
停机
壳体温度限值108℃
检查IGBT轴流风机散热系统是否运行正常
检查IGBT模块风扇是否工作正常，风扇电源是否正常，风扇的信号节点是否松动脱落
直流熔断器故障
自动脱开电网，直流断路器脱扣
直流熔断器熔断（1250A）
1.直流侧是否由短路接地处
2.检查直流熔断器上测点是否松动
直流过流
自动脱开电网
直流侧发生短路
检查直流侧电缆
交流过流
自动脱开电网，直流断路器脱扣
Iout＞1.25Ie（额定电流）
自动脱开电网
直流支路存在正负极接反现象
逐一测量直流支路检查是否存在正负极反接的情况
控制电源异常
自动脱开电网
控制电源失电
1.控制电源跳闸
2.控制电源上级电源模块失电
交流电流不平衡
自动脱开电网
交流电三相电流部平衡
检查交流电流互感器，检查采样板
内外供电装态
显示供电模式，本站设备为内供电
交流开关状态
显示交流开关分合状态
电抗器过温
停机
温度限值85℃
检查柜顶风扇散热系统是否运行正常
漏电流保护
告警运行
交流柜下部漏电流传感器，限值5A
检查传感器是否接线良好，检查接地铜牌上连接的各部件漏电流情况
过载保护
直流过压
自动脱开电网，直流断路器脱扣
Udc＞1000
停运部分汇流箱，待整体负荷降低后再投运
直流欠压
交流过压
自动脱开电网，直流断路器脱扣
1低功率运行
2检查交流侧CT及采样板工作是否正常
直流缓启故障
自动脱开电网
直流缓启回路存在问题
检查更换转接板
直流分量故障
告警运行
在交流侧检测出直流电，
检查采样板，检查模块是否工作正常
控制柜温度故障
告警运行
该传感器位于电抗器周围
1.电网谐波较大引起设备过热
2.柜顶风扇运行异常
采样故障
自动脱开电网
PV极性接反
直流支路空开断开
检查该支路是否断开
温度异常告警
告警运行
环境温度超过55℃，该测点位于直流柜
绝缘阻抗低
告警运行
交直流电缆存在绝缘阻值低的情况
分别对交直流电缆测量绝缘值，检查组件光伏线有无接地情况
LVRT运行
告警运行至自动脱开电网
低电压穿越（电网电压突降，逆变器在一定范围内持续运行）
待电网自动恢复
CT不平衡告警
自动脱开电网
交流侧三相电流不平衡
1查交流侧CT是否运行正常，2采样板是否运行正常
直流传感器异常
停机
直流侧支路空开报的话，设备告警运行。直流
检测直流支路及直流母线是否正常
1若交流开关显示在分位，逆变器正常运行，检查交流断路器二次端子是否松动2若交流开关显示在分位，逆变器停止运行，应检查断路器跳闸原因
交流主接触器状态
交流防雷器故障告警
自动脱开电网
控制柜下部防雷器故障
1防雷器是否烧毁
2防雷熔断器是否熔断
3防雷器及防雷熔断器传感线是否松动
4采样板是否运行正常
支路空开异常
告警运行
