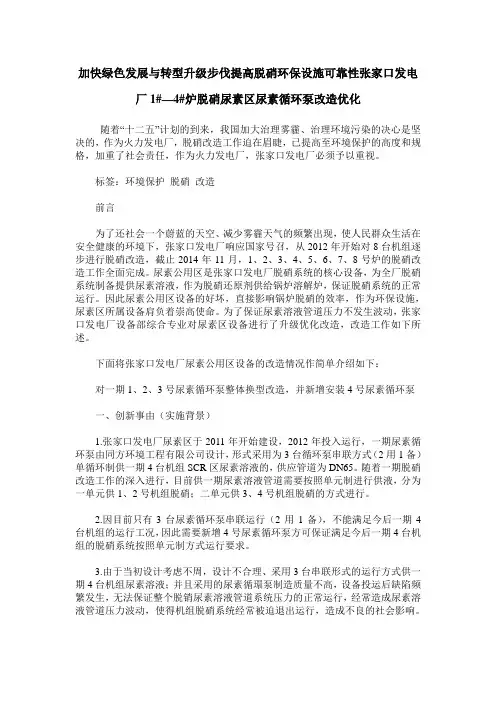

加快绿色发展与转型升级步伐提高脱硝环保设施可靠性张家口发电厂1#—4#炉脱硝尿素区尿素循环泵改造优化
加快绿色发展与转型升级步伐提高脱硝环保设施可靠性张家口发电厂1#—4#炉脱硝尿素区尿素循环泵改造优化随着“十二五”计划的到来，我国加大治理雾霾、治理环境污染的决心是坚决的，作为火力发电厂，脱硝改造工作迫在眉睫，已提高至环境保护的高度和规格，加重了社会责任，作为火力发电厂，张家口发电厂必须予以重视。
标签：环境保护脱硝改造前言为了还社会一个蔚蓝的天空、减少雾霾天气的频繁出现，使人民群众生活在安全健康的环境下，张家口发电厂响应国家号召，从2012年开始对8台机组逐步进行脱硝改造，截止2014年11月，1、2、3、4、5、6、7、8号炉的脱硝改造工作全面完成。
尿素公用区是张家口发电厂脱硝系统的核心设备，为全厂脱硝系统制备提供尿素溶液，作为脱硝还原剂供给锅炉溶解炉，保证脱硝系统的正常运行。
因此尿素公用区设备的好坏，直接影响锅炉脱硝的效率，作为环保设施，尿素区所属设备肩负着崇高使命。
为了保证尿素溶液管道压力不发生波动，张家口发电厂设备部综合专业对尿素区设备进行了升级优化改造，改造工作如下所述。
下面将张家口发电厂尿素公用区设备的改造情况作简单介绍如下：对一期1、2、3号尿素循环泵整体换型改造，并新增安装4号尿素循环泵一、创新事由（实施背景）1.张家口发电厂尿素区于2011年开始建设，2012年投入运行，一期尿素循环泵由同方环境工程有限公司设计，形式采用为3台循环泵串联方式（2用1备）单循环制供一期4台机组SCR区尿素溶液的，供应管道为DN65。
随着一期脱硝改造工作的深入进行，目前供一期尿素溶液管道需要按照单元制进行供液，分为一单元供1、2号机组脱硝；二单元供3、4号机组脱硝的方式进行。
2.因目前只有3台尿素循环泵串联运行（2用1备），不能满足今后一期4台机组的运行工况，因此需要新增4号尿素循环泵方可保证满足今后一期4台机组的脱硝系统按照单元制方式运行要求。
3.由于当初设计考虑不周，设计不合理、采用3台串联形式的运行方式供一期4台机组尿素溶液；并且采用的尿素循環泵制造质量不高，设备投运后缺陷频繁发生，无法保证整个脱销尿素溶液管道系统压力的正常运行，经常造成尿素溶液管道压力波动，使得机组脱硝系统经常被迫退出运行，造成不良的社会影响。
国电集团子公司
国电电力发展股份有限公司：国电浙江北仑第一发电有限公司国电电力大同第二发电厂国电宁夏石嘴山发电有限责任公司国电建投内蒙古能源有限公司国电宣威发电有限责任公司国电电力大连庄河发电有限责任公司国电内蒙古东胜热电有限公司国电电力邯郸热电厂国电电力酒泉发电有限公司国电电力大连开发区热电厂国电电力吴忠热电有限责任公司国电电力和禹水电开发公司国电电力东北水电开发公司国电电力青海万立水电开发有限公司国电浙江瓯江水电开发有限公司国电和风风电开发有限公司国电电力宁夏新能源开发有限公司国电电力河北新能源开发有限公司国电电力山西新能源开发有限公司国电电力山东新能源开发有限公司国电电力内蒙古新能源开发有限公司国电电力广东新能源开发有限公司国电电力云南新能源开发有限公司国电电力福建新能源开发有限公司国电电力新疆新能源开发有限公司国电电力湖南新能源开发有限公司国电电力青海新能源开发有限公司国电宁波风电开发有限公司国电电力浙江舟山海上风电开发有限公司国电湖州南浔天然气热电有限公司国电电力朝阳发电厂龙源电力集团股份有限公司：黑龙江龙源风力发电有限公司辽宁龙源风力发电有限公司内蒙古龙源蒙东风力发电有限公司龙源内蒙古风力发电有限公司河北龙源风力发电有限公司天津龙源风力发电有限公司山西龙源风力发电有限公司新疆龙源风力发电有限公司甘肃龙源风力发电有限公司龙源宁夏风力发电有限公司龙源陕西风力风力发电有限公司江苏龙源风力发电有限公司江苏海上龙源风力发电有限公司浙江龙源风力发电有限公司安徽龙源风力发电有限公司福建龙源风力发电有限责任公司海南龙源风力发电有限公司云南龙源风力发电有限公司龙源贵州风力发电有限公司山东龙源风力发电有限公司龙源格尔木新能源开发有限公司温岭江厦潮汐试验电站新疆风电工程设计咨询有限责任公司龙源广西风电项目筹建处国电科技环保集团股份有限公司：北京国电龙源环保工程有限公司(本部) 江苏龙源催化剂有限公司南京龙源环保有限公司贵州龙源翁福环保科技有限公司烟台龙源电力技术股份有限公司北京国电智深控制技术有限公司国电龙源电气有限公司北京华电天仁电力控制技术有限公司国电华北电力有限公司：河北衡丰发电有限责任公司国电河北龙山发电有限责任公司国电霍州发电厂国电承德热电有限公司国电怀安热电有限公司天津国电津能热电有限公司国电榆次热电有限公司天津国电津能滨海热电有限公司国电廊坊热电有限公司国电山西洁能有限公司国电山西兴能有限公司国电净能巴彦淖尔新能源有限公司国电东北电力有限公司：国电沈阳热电有限公司国电东北环保产业集团有限公司国电康平发电有限公司国电吉林龙华白城热电厂国电龙华延吉热电有限公司国电吉林龙华长春热电一厂国电吉林热电厂国电吉林江南热电有限公司国电双辽发电有限公司国电哈尔滨热电有限公司国电双鸭山发电有限公司国电朝阳新能源有限公司国电东北新能源发展有限公司国电林口新能源开发有限公司内蒙古锡林河煤化工有限责任公司国电长源电力股份有限公司(国电湖北电力有限公司)：国电青山热电有限公司湖北汉新发电有限公司国电长源荆州热电有限公司国电长源荆门热电厂国电江西电力有限公司：国电九江发电厂国电丰城发电有限公司国电黄金埠发电有限公司国电万安水力发电厂国电湖口风力发电有限公司(筹)国电井冈山水电项目筹建处国电江苏电力有限公司：国电谏壁发电厂国电泰州发电有限公司国电常州发电有限公司国电福建电力有限公司：国电福州发电有限公司国电泉州热电有限公司国电宁德水电有限公司国电永泰丹云水电有限公司国电福建风力发电项目筹建处国电安徽电力有限公司：国电蚌埠发电有限公司国电铜陵发电有限公司国电宿州热电公司国电安徽毛尖山水电有限公司国电皖能太湖风电有限公司国电陕西电力有限公司(国电西北分公司)：宝鸡第二发电有限责任公司国电陕西水电开发有限公司国电永寿煤业有限责任公司国电陕西新能源有限公司国电甘肃电力有限公司：国电靖远发电有限公司国电兰州热电有限责任公司国电兰州范坪热电有限公司国电聊城发电有限公司国电石横发电有限公司国电菏泽发电有限公司国电费县发电有限公司国电蓬莱发电有限公司国电云南电力有限公司：国电阳宗海发电有限公司国电云南阿墨江发电有限公司国电德宏大盈江水电开发有限公司国电六郎洞水力发电厂国电迪庆香格里拉发电有限责任公司国电贵州电力有限公司：国电安顺发电有限公司国电都匀发电有限公司国电织金发电有限公司(国电贵阳发电厂) 国电红枫水力发电厂国电贵州煤业投资有限公司国电四川发电有限公司：国电成都金堂发电有限公司国电华蓥山发电有限公司国电达州发电有限公司国电四川公司南桠河水电分公司国电四川电力股份有限公司国电四川毛滩水电开发有限公司国电四川民和水电投资有限公司丹巴东谷河水电开发有限公司国电新疆电力有限公司：国电库车发电有限公司国电克拉玛依发电有限公司国电河南电力有限公司：国电豫源发电有限责任公司国电濮阳热电有限公司国电民权发电有限公司国电荥阳煤电一体化有限公司国电驻马店热电有限公司国电内蒙古电力有限公司：国电赤峰化工有限公司国电锡林河能源化工有限公司国电蒙电新能源投资有限公司国电广东电力有限公司：国电肇庆热电有限公司国电浩正龙川风电有限公司国电广西分公司：国电永福发电有限公司国电重庆分公司：国电重庆恒泰发电有限公司国电重庆风电项目筹建处国电西藏分公司：国电西藏尼洋河流域水电开发有限公司国电西藏易贡藏布忠玉水电项目筹建处国电西藏雅鲁藏布江中游水电开发项目筹建处国电青海分公司：国电格尔木光伏发电有限公司国电海南分公司：国电海南大广坝发电有限公司国电乐东发电有限公司国电万泉河红岭水利枢纽有限公司国电科学技术研究院：国电科学技术研究院(环境保护研究院)国电燃料有限公司：国电朔州煤业有限公司山西朔州国兴煤业有限公司山西朔州国强煤业有限公司太原南峪煤业有限公司国电海运煤有限公司国电大渡河流域水电开发有限公司：国电大渡河公司龚嘴水力发电总厂国电大渡河瀑布沟水力发电总厂国电大渡河检修安装有限公司国电大渡河流域梯级电站集控中心国电大渡河公司库坝管理中心国电大渡河大岗山水电开发有限公司(发电筹备处) 国电大渡河猴子岩水电建设有限公司国电大渡河枕头坝水电建设有限公司国电大渡河沙坪水电建设有限公司四川大渡河双江口水电开发有限公司国电大渡河金川水电建设有限公司四川革什扎水电开发有限责任公司国电大渡河电力工程有限公司内蒙古平庄煤业(集团)有限责任公司：元宝山露天煤矿白音华公司老公营子矿古山矿六家煤矿红庙煤矿瑞安公司尼勒克能源化工公司信息中心培训中心技校技术监督处蒙东能源控股有限责任公司国电英力特能源化工集团股份有限公司：英力特宁东煤基多联产化学工业园2×660MW热电项目国电中国石化宁夏能源化工有限公司国电中国石化宁夏能源化工公司煤电分公司银星二号煤矿国电中国石化宁夏能源化工公司煤电分公司宋新庄煤矿宁夏英力特化工有限公司(含特种树脂公司)宁夏英力特化工有限公司热电分公司青铜峡铝业发电有限公司宁夏英力特煤业公司国电物资集团有限公司：国诚亿泰科技发展有限公司国电资本控股有限公司：长江财产保险有限公司国电保险经纪(北京)有限公司在京单位：国电新能源技术研究院北京国电龙源环保工程有限公司国电龙源电力技术工程有限责任公司北京龙源冷却技术有限公司北京国电智深控制技术有限公司国电龙源电气有限公司北京华电天仁电力控制技术有限公司北京朗新明环保科技有限公司中能电力科技开发有限公司龙源(北京)风电工程设计咨询有限公司龙源(北京)风电工程技术有限公司龙源(北京)太阳能技术有限公司国电财务有限公司国电保险经纪(北京)有限公司长江财产保险有限公司。
中电投沽源光伏电站电气调试方案
中电投河北沽源50MWp光伏发电工程电气调试方案1、编写根据1.1 GB50150-《电气装置安装工程电气设备交接试验原则》1.2 DL/T408- 《电业工作安全规程》（发电厂和变电所电气部分）1.3 GB/T 14285－《继电保护及安全自动装置技术规程》1.4 DL/T 995- 《继电保护及电网安全自动装置检查规程》1.5 DL/T527－《静态继电保护逆变电源技术条件》1.6 Q/GDW140-《交流采样测量装置运行检查管理规程》1.7《工程建设原则强制性条文》电力工程部分，国家建设部（）1.8《防止电力生产重大事故旳二十五项重点规定》国网企业1.9《十八项电网重大反事故措施》国网企业1.11中电投河北沽源50MWp光伏工程施工图电气部分1.12设备厂家阐明书、出厂汇报及有关技术资料2、调试范围及重要工作量2.1调试范围：2.1.135kV系统电气设备旳高压试验；2.1.235kV系统箱式变压器试验；2.1.3380V低压配电装置及逆变器电气调试；2.1.4全场地网接地电阻测试。
2.2 重要工作量2.2.1高压试验部分2.2.1.1 35kV系统箱式变压器、高压电力电缆等2.2.1.2 315v母线及低压配电设备、直流系统等。
3、调试方案及环节3.1施工准备3.1.1组织工程技术人员熟悉图纸，理解设计意图，明确调试工作范围。
3.1.2搜集到货设备旳资料及出厂试验汇报，检查设备二次线应符合设计规定。
3.2调试工序安排电气设备高压试验调试工作在设备安装就位后进行；调试工作应与安装紧密配合，制定合理旳工序，保证工程有序进行。
3.3重要试验及调试检查项目：3.3.1变压器试验：3.3.1.1测量绕组连同套管旳直流电阻；3.3.1.2检查所有分接头旳变压比；3.3.1.3检查变压器旳三相组别；3.3.1.4测量绕组连同套管旳绝缘电阻和吸取比；3.3.1.6 绝缘油试验（外委）；3.3.1.7 绕组连同套管交流耐压试验；3.3.1.8额定电压下旳冲击合闸试验；3.3.1.9检查相位；3.3.2.高压电缆试验3.3.2.1检查电缆相位3.3.2.2电缆试前绝缘测量3.3.2.3电缆交流耐压试验3.3.2.4电缆试后绝缘测量3.3.3避雷器试验3.3.3.1避雷器试前绝缘测量3.3.3.2避雷器直流泄露试验3.3.3.3避雷器试后绝缘测量3.3.4接地电阻试验3.3.4.1接地电阻值应符合设计规定（≤4Ω）3.3.5.1绝缘电阻检查3.3.5.1.1用1000V摇表对装置各导电回路对地、导电回路之间进行绝缘检查。
火力发电机组TSI系统调试方案
方案编号：JLQR1-HHTS-JL-A07C-K1-008文件编号：Q/501-108.TS301- JL-K1-2013调试技术文件项目名称：玖龙纸业（泉州）有限公司热电一期工程（1号机组）TSI系统调试方案玖龙纸业（泉州）热电调试项目编写湖南省火电建设公司调试所二0一三年四月编写：审核：批准：目录1调试目的 (1)2系统概况 (1)3技术标准和规程规范 (1)4调试应具备的条件 (1)5系统调试 (5)6调试需用的仪器设备 (6)7质量控制点 (6)8环境、职业健康、安全风险因素识别和控制措施 (6)9安全措施 (7)附录 1 TS I系统调试危险源辨识表 (8)1 调试目的通过调试排除探头安装错误，发现和解决信号连接错误，按要求设定各监测器的量程、报警值和危险值，使TSI系统能够正常工作，使运行人员了解机组运行状态，并能通过报警和危险继电器的输出保护机组的安全运行。
2 系统概况本汽轮机是南京汽轮电机（集团）有限责任公司生产的C70-12.2/0.785型，为超高压、单缸、单轴、单抽凝汽式汽轮机，汽缸前部（调节级以及弟1至5级）为双层结构，之后为单层缸结构。
汽缸内装有高压蒸气室、高压内缸，通流部分由一个调节级加18级压力组成，调整抽汽口位于10级后，通过旋转隔板控制抽汽参数。
机组配2×50%容量电动调速给水泵。
为保证汽轮发电机组安全运行，设计有一套美国Bently公司生产的3500系列汽轮机监视保护系统（TSI），系统的配置、设计和安装依照制造厂家提供的资料进行。
本系统通过电涡流传感器、速度传感器和LVDT测量主汽轮机的轴振动、瓦振动、轴向位移、偏心、胀差、键相、转速和缸胀等参数，通过各相应的监测模件测量各参数，当被测参数达到报警值或危险值时，模件相应的报警或危险继电器动作，达到保护转动机械安全运行的目的。
此外模件还能输出模拟量信号以便测量和研究。
通过TDM可以分析汽轮机的状态和振动原因。
集控中心可行性研究报告
集控中心可行性研究报告一、项目背景随着信息技术的迅猛发展，各行各业对数据的管理和处理需求日益增加。
尤其是在工业生产领域，随着自动化程度的提高，企业对设备监控、生产数据分析等方面的需求越来越迫切。
为了满足这一需求，我公司拟建设一个集控中心，以提供设备监控、生产数据分析等服务。
二、项目概述1. 项目名称：集控中心建设项目2. 项目内容：建设一个集控中心，实现设备监控、生产数据分析等功能3. 项目投资：预计投资500万元4. 项目周期：预计1年建设完成三、项目可行性分析1. 市场需求分析随着工业自动化程度的提高，企业对设备监控、生产数据分析等服务的需求不断增加。
目前市场上存在的集控中心数量有限，形成了一定的市场空白。
因此，建设集控中心有望满足市场需求。
2. 技术可行性分析集控中心的建设需要涉及到信息技术、通信技术等多方面的知识。
我公司拥有一支技术精湛的研发团队，具备建设集控中心所需的技术实力。
同时，集控中心所需的硬件设备和软件系统均已成熟，可以满足项目建设需求。
3. 经济可行性分析根据初步估算，项目总投资为500万元，预计年营业收入为1000万元，年净利润为200万元。
考虑到市场前景广阔，项目具有较好的盈利能力，经济可行性较高。
4. 管理可行性分析我公司有一支管理精干的团队，具备良好的管理经验和能力。
项目建设过程中，将建立健全的管理体系，确保项目的顺利进行和运营。
四、项目实施方案1. 确定项目规划：明确项目的建设目标、内容、投资额度和时间表。
2. 招募技术团队：组建一支技术精湛的团队，负责项目的研发和实施工作。
3. 确定硬件设备和软件系统：根据项目需求，选购适用的硬件设备和软件系统。
4. 建设集控中心：按照项目规划，进行集控中心的建设工作。
5. 进行测试运行：在集控中心建设完成后，进行测试运行，确保设备和系统的正常运行。
6. 投入使用：集控中心通过测试后，正式投入使用，为客户提供设备监控、生产数据分析等服务。
300MW火电机组AGC与一次调频优化方案经验总结
300MW火电机组AGC与一次调频优化方案经验总结发布时间：2023-04-19T07:41:24.831Z 来源：《科技潮》2023年4期作者：李翔[导读] 贵溪发电有限责任公司（厂）二期工程装机容量为2×300MW机组，锅炉为东方锅炉（集团）股份有限公司生产制造的亚临界参数一次中间再热、自然循环汽包锅炉。
中速直吹制粉系统，燃烧煤种为烟煤。
锅炉制粉系统采用的是正压直吹式热风送粉。
以#5机组为例，结合电厂现状，控制系统优化范围分以下三项主要内容：国家电投集团江西电力工程有限公司贵溪分公司江西省贵溪市 335400摘要：文章介绍了火电机组协调AGC和一次调频功能的逻辑优化，阐述了电网对AGC和一次调频功能的考核要点，提出了相应的优化方案。
关键词：火电机组；AGC；一次调频；逻辑优化；调试试验；1 概述电网"两个细则"的实施加大了对发电厂电能质量的考核，制定了详细的奖惩方法，其中对AGC和一次调频的调节质量是其中的重点考核内容。
为了满足两个细则的要求，在保证机组安全性的前提下，对协调控制系统的AGC和一次调频的控制结构和控制方法需要进行相应的改进，才能为电厂争取最大的利益。
完善、优化AGC和一次调频功能成为火电机组全厂优化的一项重要内容。
2 优化范围贵溪发电有限责任公司（厂）二期工程装机容量为2×300MW机组，锅炉为东方锅炉（集团）股份有限公司生产制造的亚临界参数一次中间再热、自然循环汽包锅炉。
中速直吹制粉系统，燃烧煤种为烟煤。
锅炉制粉系统采用的是正压直吹式热风送粉。
以#5机组为例，结合电厂现状，控制系统优化范围分以下三项主要内容：1）协调AGC控制系统。
包括锅炉风、煤、水、磨等系统，其闭环控制系统要进行全范围的优化，以达到汽机快速响应AGC及一次调频指令、锅炉快速消除负荷及调频扰动以保证汽温汽压度等机组重要本地参数运行稳定性的效果。
2）一次调频控制系统。
3）DEH高调阀流量特性曲线优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河北建投新能源有限公司张家口集控中心调试方案（秋
林）
河北建投新能源有限公司张家口集控中心调试方案
河北建投新能源有限公司张家口集控中心升压站综自系统调试方案
（秋林风电场部分）
编写：
审核：
批准：
二零一四年八月
河北建投新能源有限公司张家口集控中心调试方案
一、项目简介
河北建投新能源有限公司张家口集控中心一期工程将接入曹碾沟、卧龙山、桦树岭、清三营、秋林、莲花滩、五花坪、长风、如意河共计9个风电场，对上述风电场实施远程监控调度。
本项LI由河北省电力勘测设计研究院设计，主站设备山南京南瑞继保丄程有限公司生产，施工任务111清华同方股份有限公司承担。
二、本方案调试范围
本方案针对秋林风电场升压站监控系统与集控中心联调工作编制。
三、调试条件
3.1张家口集控中心数据服务器搭建调试完成，各工作站运行稳定。
3.2调度数据网设备及数据通道调试完成。
3.3秋林风电场侧远动及调度数据网设备安装调试完成。
3.4秋林风电场与集控中心主站通讯稳定，数据传输正常。
四、组织机构及职责划分
4.1组织机构
组长:沙济通
副组长:张志刚占伟
成员：尚艳超崔文星李朋辉李波秦振振
4.2职责划分
第1页共6页
河北建投新能源有限公司张家口集控中心调试方案组长:全面领导本项LI建设工作
副组长:负责本项U具体实施工作
成员：尚艳超负责本项□的安全工作
崔文星负责本项U通讯专业及协调工作
李朋辉负责本项LI电气专业及协调工作
李波负责设备安装施丄丄作
秦振振负责全面调试工作
五、调试时间及停电计划
4.1计划联调计划:2014年9月27日6:00—2014年9月28 B 22:00 4.2计划停电计划：2014年9月27日6:00—2014年9月28日22:00 4.3计划停电范围: 秋林风电场58台风电机组停运;220kV桦秋线停运；
秋林风电场全场停运。
第2页共6页
河北建投新能源有限公司张家口集控中心调试方案
五、电气主接线图
第3页共6页
河北建投新能源有限公司张家口集控中心调试方案
六、调试流程
6.1风电场停电前调试内容
6. 1. 1遥信核对：
此部分工作主要核对集控中心画面各位置信号、各装置告警信号与秋林风电场 监控画面是否一致。
核对详细点表:附件1 ：秋林风电场遥信点表.xls
6.1.2遥测调试：
核对集控中心画面各母线及间隔电流电压及潮流与秋林风电场监控画面一致。
核对直流系统母线电压一致。
核对400V 站用电电压一致。
以1小时分辨率核对4 次并做好记录，最后与中心监控报表及升压站监控报表进行比较。
核对AVC 、AGC 子站数据与集控中心是否一致。
核对详细点表：附件2:秋林风电场遥测点表.xls
6. 1.3遥脉调试：
核对详细点表：附件3:秋林风电场遥脉点表.xls
核对所有220kV 间隔、主变高低侧、33kV 线路、无功补偿、所用变表底数值及 倍率一致，检查数据刷新分辨率能否满足要求;检查电能远传装置通道状态与现场 是否一致。
"・吕：c rai-airr . m
A 上・“亍
*
6. 1.4保护信息子站及故障录波系统调试：
召唤保护、故障录波定值;召唤故障录波历史录波;核对功能能否满足要求。
第4页共6页
河北建投新能源有限公司张家口集控中心调试方案
6. 2停电调试部分
6. 2. 1遥控功能传动试验
(1)对各断路器、电动刀闸遥控点逐个进行遥控操作，检验遥控功能及五防逻辑正确性。
核对详细点表：附件4:秋林风电场遥控点表.xls
6. 2. 2遥信功能传动试验
(1)遥控功能传动期间，检查各点位置变位是否正确；
(2)手动机构的刀闸及地刀、手车位置等山现场进行手动操作，检查变位是否正确；
(3)现场模拟各间隔光子牌故障内容，检查信号正确性并检查远方复归功能；
(4)检查手动操作过程有无误发事故总信号；
(5)检查SOE时标信号；
(6)主要信号与调度端核对；
(7)核对详细点表：附件1:秋林风电场遥信点表.xls
6. 2. 3遥调功能传动
(1)对主变分接头进行远程操作，检验功能及位置信号是否正确。
(2)对AVC、AGC子站进行远方操作，检查正确性。
(此功能具备但不投入运行)
6. 2.4保护及故障录波系统传动试验
(1)按照保护定值逐台、逐项进行试验传动，检查事故总、监控信息
第5页共6页
河北建投新能源有限公司张家口集控中心调试方案及报文信息正确性;检查录波波形是否与模拟现场一致；
(2)手动及试验启动故障录波器，检查录波文件是否自动上传；
(3)核对事故总信号正确性。
(4)核对详细点表:附件1:秋林风电场遥信点表.xls
6. 2. 5其他自动装置调试
(1)检查PMU、安稳装置等其他自动装置信号是否能够正确上传。
七、安全措施
7.1根据调度管理划分及时向相关调度提交停电讣划，按D-4原则向相关调度提交工作票；
7.2调度下令后方可进行工作；
7.3调试期间严格执行工作票制度；
7.4所有倒闸操作必须由运行人员进行，严格执行操作票制度；
7.5传动工作由保护专业人员进行，调试完毕恢复原始状态；
7.6电流回路和电压回路试验完毕恢复措施后，必须由专人检查，防止开路及短路。
7.7涉及到远动装置的工作，要做好数据备份，并防止链路中断；
7.8工作结束后III运行人员进行验收检查。
第6页共6页。
