计算机网络实验报告(7)访问控制列表ACL配置实验
acl配置实验报告
acl配置实验报告ACL配置实验报告一、实验目的本实验旨在通过配置ACL（Access Control List）来实现对网络设备的访问控制，保护网络安全，限制非授权用户的访问权限，提高网络设备的安全性。
二、实验环境本次实验使用了一台路由器和多台主机，通过配置ACL来限制主机对路由器的访问权限。
三、实验步骤1. 首先，登录路由器，进入配置模式。
2. 创建ACL，并定义访问控制列表的规则。
可以通过指定源IP地址、目的IP地址、协议类型、端口等条件来限制访问。
3. 将ACL应用到路由器的接口上，实现对该接口的访问控制。
4. 测试ACL的效果，尝试从不同的主机访问路由器，验证ACL是否生效。
四、实验结果经过配置ACL后，我们成功限制了某些主机对路由器的访问权限，只允许特定的主机进行访问。
ACL的规则生效，非授权主机无法访问路由器，有效保护了网络设备的安全。
五、实验总结通过本次实验，我们深入了解了ACL的配置和应用，学会了如何通过ACL来实现对网络设备的访问控制。
ACL是网络安全的重要手段之一，能够有效保护网络设备的安全，限制非授权用户的访问权限，提高网络的安全性。
六、实验感想ACL的配置虽然需要一定的技术和经验，但是通过实验的学习和实践，我们对ACL有了更深入的理解，掌握了ACL的配置方法和应用技巧。
在今后的网络管理和安全工作中，我们将能够更好地应用ACL来保护网络设备的安全，提高网络的安全性。
七、展望ACL作为网络安全的重要手段，将在未来的网络管理和安全工作中发挥越来越重要的作用。
我们将继续深入学习ACL的相关知识，不断提升自己的技术水平，为网络安全做出更大的贡献。
通过本次实验，我们对ACL的配置和应用有了更深入的了解，相信在今后的学习和工作中，我们将能够更好地应用ACL来保护网络设备的安全，提高网络的安全性。
ACL配置实验报告至此完毕。
acl访问控制列表实验报告
acl访问控制列表实验报告ACL访问控制列表实验报告摘要：本实验报告旨在介绍ACL访问控制列表的基本概念和原理，并通过实验验证ACL在网络安全中的作用。
通过实验，我们验证了ACL对网络流量的控制和过滤功能，以及其在网络安全中的重要性。
引言：在网络安全中，访问控制是一项重要的措施，用于保护网络资源免受未经授权的访问和攻击。
ACL访问控制列表是一种常用的访问控制技术，它可以根据预先设定的规则来控制网络流量的访问权限，从而有效地保护网络安全。
实验目的：本实验旨在通过实际操作，验证ACL访问控制列表对网络流量的控制和过滤功能，以及其在网络安全中的重要性。
实验环境：本次实验使用了一台路由器和多台主机组成的简单局域网环境。
我们将在路由器上配置ACL规则，来控制主机之间的通信权限。
实验步骤：1. 配置ACL规则：在路由器上，我们通过命令行界面配置了多条ACL规则，包括允许和拒绝某些主机之间的通信。
2. 实验验证：通过在主机之间进行ping测试和HTTP访问测试，验证ACL规则对网络流量的控制和过滤功能。
实验结果：通过实验验证，我们发现ACL访问控制列表可以有效地控制和过滤网络流量。
通过配置ACL规则，我们成功地限制了某些主机之间的通信，同时允许了其他主机之间的通信。
这表明ACL在网络安全中起着重要的作用，可以有效地保护网络资源免受未经授权的访问和攻击。
结论：ACL访问控制列表是一种重要的访问控制技术，可以有效地控制和过滤网络流量，保护网络安全。
通过本次实验，我们验证了ACL在网络安全中的重要性，以及其对网络流量的控制和过滤功能。
我们希望通过这次实验，增强对ACL技术的理解，提高网络安全意识，为网络安全工作提供参考和借鉴。
访问控制列表ACL配置-实验报告
课设5：访问控制列表ACL的配置【实验目的】：1．熟悉掌握网络的基本配置连接2．对网络的访问性进行配置【实验说明】：路由器为了过滤数据包，需要配置一系列的规则，以决定什么样的数据包能够通过，这些规则就是通过访问控制列表ACL定义的。
访问控制列表是偶permit/deny语句组成的一系列有顺序的规则，这些规则根据数据包的源地址、目的地址、端口号等来描述。
【实验设备】：【实验过程记录】：步骤1：搭建拓扑结构，进行配置（1）搭建网络拓扑图：（2虚拟机名IP地址GatewayPC0 192.168.1.1 192.168.1.254PC1 192.168.1.2 192.168.1.254PC2 196.168.1.1 196.168.1.254PC3 195.168.1.1 195.168.1.254PC4 197.168.1.1 197.168.1.254上节课的实验已经展示了如何配置网关和IP地址，所以本次实验将不再展示，其配置对应数据见上表。
（3）设置路由信息并测试rip是否连通三个路由器均做route操作。
对rip结果进行测试，测试结果为连通。
（4）连通后对访问控制列表ACL进行配置代码如下：Route(config)#route ripRoute(config-route)#net 194.168.1.0Route(config-route)#net 195.168.1.0Route(config-route)#exitRoute(config)#access-list 1 deny 192.168.1.0 0.0.0.255 Route(config)#access-list 1 permit anyRoute(config)#int s3/0Route(config-if)#ip access-group 1 inRoute(config-if)#end步骤2：检验线路是否通畅将访问控制列表ACL配置完成后点开PC0进行ping操作，ping 192.168.1.1。
访问控制列表实验报告
访问控制列表实验报告介绍访问控制列表（Access Control List）是一种用于网络安全的重要工具。
它用于限制用户或设备对网络资源的访问权限，以保护网络的安全和保密性。
在本实验中，我们将学习如何配置和管理访问控制列表，并通过实际的示例来演示ACL的工作原理和应用。
实验目标本实验的目标是帮助学生理解访问控制列表的基本概念和配置方法。
具体而言，我们将关注以下方面：1.访问控制列表的作用和用途；2.如何配置和管理访问控制列表；3.不同类型的访问控制列表及其应用场景。
实验步骤步骤一：了解访问控制列表访问控制列表是一种在路由器或交换机上配置的规则集合，用于控制网络流量的访问权限。
它基于源地址、目的地址、协议类型等条件来限制特定用户或设备对网络资源的访问权限。
ACL可以分为两种类型：标准ACL和扩展ACL。
标准ACL仅使用源地址作为匹配条件，而扩展ACL可以使用更多的条件来进行匹配，例如源地址、目的地址、协议类型、端口号等。
步骤二：配置访问控制列表在这个实验中，我们将使用一台路由器进行ACL的配置示例。
以下是一些基本的ACL配置命令：Router(config)# access-list 1 permit 192.168.0.0 0.0.255.255上述命令创建了一个标准ACL，允许所有源地址为192.168.0.0/16的流量通过。
Router(config)# access-list 2 permit tcp any host 192.168.1.1 eq 80上述命令创建了一个扩展ACL，允许任何源地址的TCP流量通过到目的地址为192.168.1.1、目的端口号为80的主机。
步骤三：应用访问控制列表完成ACL的配置后，我们需要将其应用到实际的接口或接口组上。
以下是一些基本的ACL应用命令：Router(config-if)# ip access-group 1 in上述命令将ACL 1应用到接口的入方向，用于限制进入该接口的流量。

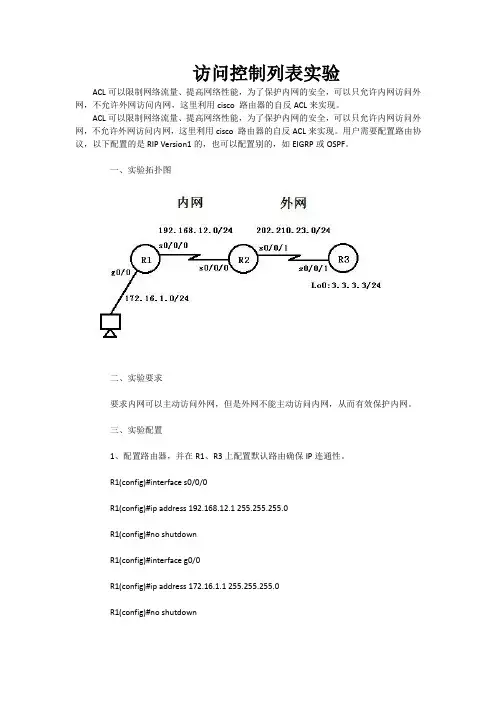

访问控制列表实验
访问控制列表实验ACL可以限制网络流量、提高网络性能，为了保护内网的安全，可以只允许内网访问外网，不允许外网访问内网，这里利用cisco 路由器的自反ACL来实现。
ACL可以限制网络流量、提高网络性能，为了保护内网的安全，可以只允许内网访问外网，不允许外网访问内网，这里利用cisco 路由器的自反ACL来实现。
用户需要配置路由协议，以下配置的是RIP Version1的，也可以配置别的，如EIGRP或OSPF。
一、实验拓扑图二、实验要求要求内网可以主动访问外网，但是外网不能主动访问内网，从而有效保护内网。
三、实验配置1、配置路由器，并在R1、R3上配置默认路由确保IP连通性。
R1(config)#interface s0/0/0R1(config)#ip address 192.168.12.1 255.255.255.0R1(config)#no shutdownR1(config)#interface g0/0R1(config)#ip address 172.16.1.1 255.255.255.0R1(config)#no shutdownR1(config)#ip route 0.0.0.0 0.0.0.0 192.168.12.2R2(config)#interface s0/0/0R2(config)#ip address 192.168.12.2 255.255.255.0R2(config)#no shutdownR2(config)#interface s0/0/1R2(config)#ip address 202.210.23.2 255.255.255.0R2(config)#no shutdownR3(config)#interface loopback 0R3(config)#ip address 3.3.3.3 255.255.255.0R3(config)#no shutdownR3(config)#interface s0/0/1R3(config)#ip address 202.210.23.3 255.255.255.0R3(config)#no shutdownR3(config)#ip route 0.0.0.0 0.0.0.0 202.210.23.22、在路由器R2上配置自反ACLR2(config)#ip access-list extended ACLOUTR2(config-ext-nacl)#permit tcp any any reflect REF //定义自反ACL R2(config-ext-nacl)#permit udp any any reflect REFR2(config)#ip access-list extended ACLINR2(config-ext-nacl)#evaluate REF //评估反射R2(config)#int s0/0/1R2(config-if)#ip access-group ACLOUT outR2(config-if)#ip access-group ACLIN inPS：(1)、自反ACL永远是permit的;(2)、自反ACL允许高层Session信息的IP包过滤;(3)、利用自反ACL可以只允许出去的流量，但是阻止从外部网络产生的向内部网络的流量，从而可以更好地保护内部网络;(4)、自反ACL是在有流量产生时(如出方向的流量)临时自动产生的，并且当Session 结束条目就删除;(5)、自反ACL不是直接被应用到某个接口下的，而是嵌套在一个扩展命名访问列表下的。
计算机网络实验报告7访问控制列表ACL配置实验
一、实验项目名称访问控制列表ACL配置实验二、实验目的对路由器的访问控制列表ACL进行配置。
三、实验设备PC 3台；Router-PT 3台；交叉线；DCE串口线；Server-PT 1台；四、实验步骤标准IP访问控制列表配置：新建Packet Tracer拓扑图（1）路由器之间通过V.35电缆通过串口连接，DCE端连接在R1上，配置其时钟频率64000；主机与路由器通过交叉线连接。
（2）配置路由器接口IP地址。
（3）在路由器上配置静态路由协议，让三台PC能够相互Ping通，因为只有在互通的前提下才涉及到方控制列表。
（4）在R1上编号的IP标准访问控制。
（5）将标准IP访问控制应用到接口上。
（6）验证主机之间的互通性。
扩展IP访问控制列表配置：新建Packet Tracer拓扑图（1）分公司出口路由器与外路由器之间通过V.35电缆串口连接，DCE端连接在R2上，配置其时钟频率64000；主机与路由器通过交叉线连接。
（2）配置PC机、服务器及路由器接口IP地址。
（3）在各路由器上配置静态路由协议，让PC间能相互ping通，因为只有在互通的前提下才涉及到访问控制列表。
（4）在R2上配置编号的IP扩展访问控制列表。
（5）将扩展IP访问列表应用到接口上。
（6）验证主机之间的互通性。
五、实验结果标准IP访问控制列表配置：PC0：PC1：PC2：PC0ping:PC1ping:PC0ping:PC1ping:扩展IP访问控制列表配置：PC0：Server0：六、实验心得与体会实验中对ACL的配置有了初步了解，明白了使用ACL可以拒绝、允许特定的数据流通过网络设备，可以防止攻击，实现访问控制，节省带宽。
其对网络安全有很大作用。
另外，制作ACL时如果要限制本地计算机访问外围网络就用OUT，如果是限制外围网络访问本地计算机就用IN。
两者的区别在于他们审核访问的时候优先选择哪些访问权限。
访问控制列表（ACL）配置实验报告
访问控制列表（ACL）配置实验报告实验四访问控制列表（ACL）配置1、实验目的：（1）掌握扩展访问控制列表对某个网段数据流进行抑制的配置方法。
（2）思科交换机的基本ACL配置2、实验环境：利用Boson Network Designer软件绘制两台交换机（Cisco Catalyst1912 型）、一台路由器（Cisco2621型）以及三台PC进行互连。
通过Boson Netsim软件加载绘制好的网络拓扑图，从而进行路由器、交换机以及PC的相关配置，网络拓扑图如图2-1所示。
3、实验内容：(1）使用Boson Network Designer软件绘制路由器互连的网络拓扑图。
（2）运行Boson Netsim软件，加载网络拓扑图后，分别配置好各台PC的IP地址、子网掩码及网关以及对两台交换机与路由器进行基本配置（交换机和路由器的机器名、控制台密码、进入配置模式口令、远程登录口令、各端口的参数）。
（3）在路由器上定义一个扩展访问控制列表，抑制某台PC的ICMP数据流通往其它任意的一条网段。
将该列表应用于路由器的相应端口。
然后，进行相应的Ping测试。
（4）在路由器撤消之前配置的扩展访问控制列表，然后定义一个标准访问控制列表，抑制某条网段的PC机访问另一条网段的PC机。
将该列表应用于路由器的相应端口，最后进行相应的Ping测试。
2.3 实验步骤（1）运行Boson Network Designer软件，按照图2-1所示绘制配置拓扑图，保存在相应的目录下。
（2）运行Boson Netsim软件，加载绘制好的网络拓扑图，然后切换到PC机设置界面，使用winipcfg命令，配置PC1的IP地址为192.168.1.3 ，子网掩码为：255.255.255.0，网关为：192.168.1.1，如下图2-2所示：其他PC机的配置方法类似，配置如下：PC2:192.168.1.4 255.255.255.0 GATEWAY: 192.168.1.1PC3:192.168.2.3 255.255.255.0 GATEWAY: 192.168.2.1PC4:192.168.2.4 255.255.255.0 GATEWAY: 192.168.2.1PC5:192.168.3.3 255.255.255.0 GATEWAY: 192.168.3.1PC6:192.168.4.3 255.255.255.0 GATEWAY: 192.168.4.1（3）进入第一台思科1912交换机的CLI界面，做如下配置：>enable#conf tEnter configuration commands, one per line. End with CNTL/Z.(config)#hostname csi1912sw1csi1912sw1(config)#enable secret level 15 ciscocsi1912sw1(config)#ip addr 192.168.1.2 255.255.255.0csi1912sw1(config)#ip default-gateway 192.168.1.1csi1912sw1(config)#exi进入思科交换机1912的全局配置界面，将其主机名配置为cis1912sw1,登录密码设置为cisco,其管理IP地址为192.168.1.2，子网掩码配置为255.255.255.0，默认网关与其他PC 机一样，为192.168.1.1 ，最后退出全局配置界面。
实验七标准IP访问控制列表配置
实验七标准IP访问控制列表配置实验七标准IP访问控制列表配置⼀、实验⽬的1．理解标准IP访问控制列表的原理及功能。
2．掌握编号的标准IP访问控制列表的配置⽅法。
⼆、实验环境R2600（2台）、主机（3台）、交叉线（3条）、DCE线（1条）。
三、实验背景你是公司的⽹络管理员，公司的经理部、财务部和销售部分属于不同的3个⽹段，三部门之间⽤路由器进⾏信息传递，为了安全起见，公司领导要求销售部不能对财务部进⾏访问，但经理部可以对财务部进⾏访问PC1代表经理部的主机，PC2代表销售部的主机，PC3代表财务部的主机。
四、技术原理ACLs的全称为接⼊控制列表；也称为访问列表，俗称为防⽕墙，在有的⽂档中还称之为包过滤。
ACLs通过定义⼀些规则对⽹络设备接⼝上的数据报⽂进⾏控制：允许通过或丢弃，从⽽提⾼⽹络可管理性和安全性。
IP ACLs分为两种：标准IP访问列表和扩展IP访问列表，标号范围分别为1~99、100~199。
标准IP访问列表可以根据数据包的源IP地址定义规则，进⾏数据包的过滤。
扩展IP访问列表可以数据包的源IP、⽬的IP、源端⼝、⽬的端⼝、协议来定义规则，进⾏数据包的过滤。
IP ACL基于接⼝进⾏规则的应⽤，分为：⼊栈应⽤和出栈应⽤。
五、实验步骤1、新建拓扑图2、路由器R1、R2之间通过V.35线缆通过串⼝连接，DCE端连接在R1上，配置其时钟频率64000；主机与路由器通过交叉线连接。
3、配置路由器接⼝IP地址。
4、在路由器R1、R2上配置静态路由协议或动态路由协议，让三台PC能互相ping通，因为只有在互通的前提下才能涉及到访问控制列表。
5、在R1上配置编号的IP标准访问列表。
6、将标准IP访问控制列表应⽤到接⼝上。
7、验证主机之间的互通性。
六、实验过程中需要的相关知识点1、进⼊指定的接⼝配置模式配置每个接⼝，⾸先必须进⼊这个接⼝的配置模式模式,⾸先进⼊全局配置模式，然后输⼊进⼊指定接⼝配置模式，命令格式如下例如：进⼊快速以太⽹⼝的第0个端⼝，步骤是：Router#config terminalRouter(config)#interface FastEthernet 1/02、配置IP地址除了NULL接⼝，每个接⼝都有其IP地址，IP地址的配置是使⽤接⼝必须考虑的，命令如下：Router#config terminalRouter(config)#interface FastEthernet 1/0Router(config-if)#ip address 192.168.1.1 255.255.255.03、关闭和重启接⼝在需要的时候，接⼝必须被关闭，⽐如在接⼝上更换电缆，然后再重新启动接⼝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、实验项目名称
访问控制列表ACL配置实验
二、实验目的
对路由器的访问控制列表ACL 进行配置。
三、实验设备
PC 3 台；Router-PT 3 台；交叉线；DCE 串口线；Server-PT 1 台；
四、实验步骤
标准IP访问控制列表配置：
新建Packet Tracer 拓扑图
（1）路由器之间通过V.35 电缆通过串口连接，DCE 端连接在R1 上，配置其时钟频率64000；主机与路由器通过交叉线连接。
（2）配置路由器接口IP 地址。
（3）在路由器上配置静态路由协议，让三台PC 能够相互Ping 通，因为只有在互通的前提下才涉及到方控制列表。
（4）在R1 上编号的IP 标准访问控制。
（5）将标准IP 访问控制应用到接口上。
（6）验证主机之间的互通性。
扩展IP访问控制列表配置：
新建Packet Tracer 拓扑图
（1）分公司出口路由器与外路由器之间通过V.35 电缆串口连接，DCE 端连接在R2 上，配置其时钟频率64000；主机与路由器通过交叉线连接。
（2）配置PC 机、服务器及路由器接口IP 地址。
（3）在各路由器上配置静态路由协议，让PC 间能相互ping 通，因为只有在互通的前提下才涉及到访问控制列表。
（4）在R2 上配置编号的IP 扩展访问控制列表。
（5）将扩展IP 访问列表应用到接口上。
（6）验证主机之间的互通性。
五、实验结果
标准IP访问控制列表配置：
PC0：
PC1：
PC2：
PC1ping:
PC0ping:
PC1ping:
扩展IP 访问控制列表配置：PC0：
Server0：
六、实验心得与体会
实验中对ACL的配置有了初步了解，明白了使用ACL可以拒绝、允许特定的数据流
通过网络设备，可以防止攻击，实现访问控制，节省带宽。
其对网络安全有很大作用。
另外，制作ACL时如果要限制本地计算机访问外围网络就用OUT，如果是限制外围网络访问本地
计算机就用IN。
两者的区别在于他们审核访问的时候优先选择哪些访问权限。
