计算机网络实验报告 访问控制列表ACL配置实验

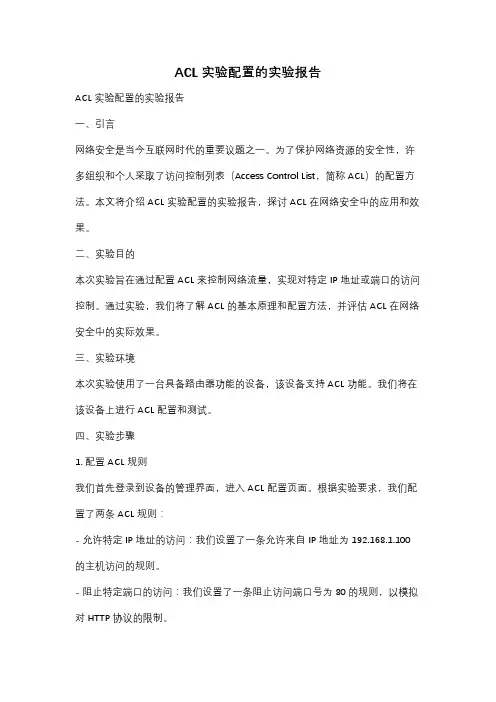

ACL实验配置的实验报告
ACL实验配置的实验报告ACL实验配置的实验报告一、引言网络安全是当今互联网时代的重要议题之一。
为了保护网络资源的安全性，许多组织和个人采取了访问控制列表（Access Control List，简称ACL）的配置方法。
本文将介绍ACL实验配置的实验报告，探讨ACL在网络安全中的应用和效果。
二、实验目的本次实验旨在通过配置ACL来控制网络流量，实现对特定IP地址或端口的访问控制。
通过实验，我们将了解ACL的基本原理和配置方法，并评估ACL在网络安全中的实际效果。
三、实验环境本次实验使用了一台具备路由器功能的设备，该设备支持ACL功能。
我们将在该设备上进行ACL配置和测试。
四、实验步骤1. 配置ACL规则我们首先登录到设备的管理界面，进入ACL配置页面。
根据实验要求，我们配置了两条ACL规则：- 允许特定IP地址的访问：我们设置了一条允许来自IP地址为192.168.1.100的主机访问的规则。
- 阻止特定端口的访问：我们设置了一条阻止访问端口号为80的规则，以模拟对HTTP协议的限制。
2. 应用ACL规则配置完ACL规则后，我们将其应用到设备的出口接口上。
这样，所有经过该接口的流量都将受到ACL规则的限制。
3. 测试ACL效果为了验证ACL的效果，我们进行了以下测试：- 尝试从IP地址为192.168.1.100的主机访问设备，结果显示访问成功，符合我们的预期。
- 尝试从其他IP地址访问设备，结果显示访问被拒绝，ACL规则起到了限制作用。
- 尝试访问设备的80端口，结果显示访问被拒绝，ACL规则成功限制了对HTTP协议的访问。
五、实验结果与分析通过实验，我们成功配置了ACL规则，并验证了ACL在网络安全中的实际效果。
ACL能够限制特定IP地址或端口的访问，从而提高网络资源的安全性。
通过合理配置ACL规则，可以防止未经授权的访问和攻击，保护网络的机密性和完整性。
六、实验总结ACL在网络安全中起到了重要的作用。
acl配置实验报告
acl配置实验报告ACL配置实验报告一、实验目的本实验旨在通过配置ACL（Access Control List）来实现对网络设备的访问控制，保护网络安全，限制非授权用户的访问权限，提高网络设备的安全性。
二、实验环境本次实验使用了一台路由器和多台主机，通过配置ACL来限制主机对路由器的访问权限。
三、实验步骤1. 首先，登录路由器，进入配置模式。
2. 创建ACL，并定义访问控制列表的规则。
可以通过指定源IP地址、目的IP地址、协议类型、端口等条件来限制访问。
3. 将ACL应用到路由器的接口上，实现对该接口的访问控制。
4. 测试ACL的效果，尝试从不同的主机访问路由器，验证ACL是否生效。
四、实验结果经过配置ACL后，我们成功限制了某些主机对路由器的访问权限，只允许特定的主机进行访问。
ACL的规则生效，非授权主机无法访问路由器，有效保护了网络设备的安全。
五、实验总结通过本次实验，我们深入了解了ACL的配置和应用，学会了如何通过ACL来实现对网络设备的访问控制。
ACL是网络安全的重要手段之一，能够有效保护网络设备的安全，限制非授权用户的访问权限，提高网络的安全性。
六、实验感想ACL的配置虽然需要一定的技术和经验，但是通过实验的学习和实践，我们对ACL有了更深入的理解，掌握了ACL的配置方法和应用技巧。
在今后的网络管理和安全工作中，我们将能够更好地应用ACL来保护网络设备的安全，提高网络的安全性。
七、展望ACL作为网络安全的重要手段，将在未来的网络管理和安全工作中发挥越来越重要的作用。
我们将继续深入学习ACL的相关知识，不断提升自己的技术水平，为网络安全做出更大的贡献。
通过本次实验，我们对ACL的配置和应用有了更深入的了解，相信在今后的学习和工作中，我们将能够更好地应用ACL来保护网络设备的安全，提高网络的安全性。
ACL配置实验报告至此完毕。
实验二 访问控制列表(ACL)实验
实验2 访问控制列表(ACL)1. 实验目的•编写和应用路由器的访问控制列表。
•掌握利用ACL构筑简单的包过虑防火墙的原理。
2. 实验要求1.独立完成实验内容；2.实验报告；（简单要求如下）1)各实验操作步骤；2)回答实验中提出的问题3)实验结论及分析3. 实验内容实验环境：路由器两台，交叉线一条，交换机两台，学生实验主机在上面的实验环境中，，配置适当的ACL ，实现对特定主机和特定服务的访问控制。
实验环境说明： 1.两个路由器用f0/1 口进行互连2.两个路由器用f0/0口连接实验主机 3.R1 和R2 均配置静态路由(动态路由也行)4.两边主机能互相连通3.1按实验图连接线路3.2标准访问控制列表的配置3.2.1 限制特定主机（网络）的访问在全局配置模式下对R1 进行以下配置R1(config)#ip access-list standard 10R1(config)#permit 192.168.3.1 255.255.255.255R1(config)#interface f0/0R1(config-if)#ip access-group 10 out效果：此时只有192.168.3.1 一台主机能访问192.168.1.0 的网络。
其他非192.168.1.0 网络的主机均无法访问192.168.1.0 网络。
3.2.2 自我测验：设计标准ACL，只允许192.168.3.1 和192.168.1.1 这两个IP 能互相访问___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________3.3 扩展访问控制列表的配置3.3.1 限制对特定服务的访问在R1上配置telnet服务R1(config)# username abc password abc //用户名密码 R1(config)# aaa authentication login login_fortelnet local //配置aaa认证 R1(config)# line vty 0 4 //配置 vtyR1(config_line)# login authentication login_fortelnetR1(config_line)# exit在全局配置模式下对R1 进行以下配置R1(config)#ip access-list extended 101R1(config)#permit tcp 192.168.1.2 255.255.255.255 any eq telnetR1(config)#interface f0/0R1(config-if)#ip access-group 101 in（R2可参照R1的配置方法来配置）想想看：这个ACL 起了什么作用？如何进行验证？___________________________________________________________________________ ___________________________________________________________________________3.3.2 自我测验：如果两个路由器的f0/0 端口的ACL 配置如下：R1(config)#ip access-list extended 10R1(config)#permit 192.168.1.1 255.255.255.255R1(config)#interface f0/0R1(config-if)#ip access-group 10 inR2(config)# ip access-list extended 10R2(config)#permit 192.168.1.1 255.255.255.255R2(config)#interface f0/0R2(config-if)#ip access-group 10 out请问192.168.1.1 的机器能够ping 通192.168.3 网段内的机器吗?为什么?___________________________________________________________________________ ___________________________________________________________________________学一招：可以通过show ip access-list 命令列出所定义的访问控制列表的情况，并且还可以看到有多少个符合ACL 命令条件的匹配包被接收或拒绝。

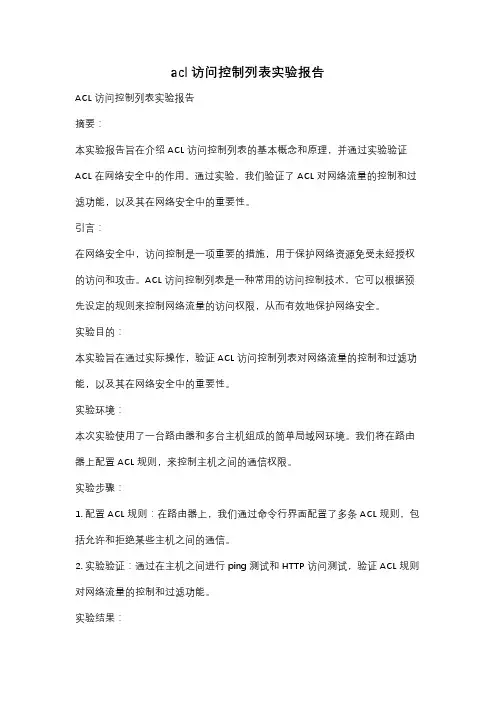

acl访问控制列表实验报告
acl访问控制列表实验报告ACL访问控制列表实验报告摘要：本实验报告旨在介绍ACL访问控制列表的基本概念和原理，并通过实验验证ACL在网络安全中的作用。
通过实验，我们验证了ACL对网络流量的控制和过滤功能，以及其在网络安全中的重要性。
引言：在网络安全中，访问控制是一项重要的措施，用于保护网络资源免受未经授权的访问和攻击。
ACL访问控制列表是一种常用的访问控制技术，它可以根据预先设定的规则来控制网络流量的访问权限，从而有效地保护网络安全。
实验目的：本实验旨在通过实际操作，验证ACL访问控制列表对网络流量的控制和过滤功能，以及其在网络安全中的重要性。
实验环境：本次实验使用了一台路由器和多台主机组成的简单局域网环境。
我们将在路由器上配置ACL规则，来控制主机之间的通信权限。
实验步骤：1. 配置ACL规则：在路由器上，我们通过命令行界面配置了多条ACL规则，包括允许和拒绝某些主机之间的通信。
2. 实验验证：通过在主机之间进行ping测试和HTTP访问测试，验证ACL规则对网络流量的控制和过滤功能。
实验结果：通过实验验证，我们发现ACL访问控制列表可以有效地控制和过滤网络流量。
通过配置ACL规则，我们成功地限制了某些主机之间的通信，同时允许了其他主机之间的通信。
这表明ACL在网络安全中起着重要的作用，可以有效地保护网络资源免受未经授权的访问和攻击。
结论：ACL访问控制列表是一种重要的访问控制技术，可以有效地控制和过滤网络流量，保护网络安全。
通过本次实验，我们验证了ACL在网络安全中的重要性，以及其对网络流量的控制和过滤功能。
我们希望通过这次实验，增强对ACL技术的理解，提高网络安全意识，为网络安全工作提供参考和借鉴。

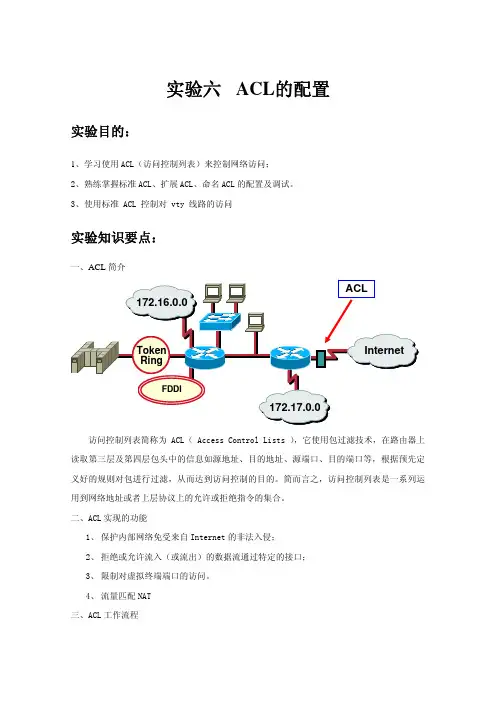

6实验六 ACL的配置
实验六 ACL的配置实验目的：1、学习使用ACL（访问控制列表）来控制网络访问；2、熟练掌握标准ACL、扩展ACL、命名ACL的配置及调试。
3、使用标准 ACL 控制对 vty 线路的访问实验知识要点：一、ACL简介访问控制列表简称为ACL（ Access Control Lists ），它使用包过滤技术，在路由器上读取第三层及第四层包头中的信息如源地址、目的地址、源端口、目的端口等，根据预先定义好的规则对包进行过滤，从而达到访问控制的目的。
简而言之，访问控制列表是一系列运用到网络地址或者上层协议上的允许或拒绝指令的集合。
二、ACL实现的功能1、保护内部网络免受来自Internet的非法入侵；2、拒绝或允许流入（或流出）的数据流通过特定的接口；3、限制对虚拟终端端口的访问。
4、流量匹配NAT三、ACL工作流程五、ACL指令1、ACL的执行顺序。
当路由器在决定是否转发或者阻止数据包的时候，Cisco的IOS软件，按照ACL中指令从上至下的顺序依次检查数据包是否满足某一个指令条件。
直到找到一条可以匹配的语句，然后根据定义的规则做出相应的操作（拒绝或允许），如果所有的条件判断语句都检测完毕，仍没有匹配的条件语句，那么，该数据包将视为被拒绝或被丢弃（在ACL中，最后强加一条拒绝全部流量的暗含语句）。
所以，ACL中各语句的放置顺序很重要，相同的规则，顺序不同，将会出现不同的结果。
当检测到某个指令条件满足的时候，就不会再检测后面的指令条件。
2、ACL的作用方向在每一个路由器的每一个端口，可以为每一个支持的Routed Protocols创建一个 ACL。
对于某些协议，可以创建多个ACL：一个用于过滤进入端口的数据流inbound，一个用于过滤流出端口的数据流outbound。
每个端口每个协议（IP、IPX、APPLETALK）每个方向（outbound、inbound）只能创建一个ACL。
3、ACL的放置原则扩展ACL尽量靠近源端；标准ACL尽量靠近目的端。

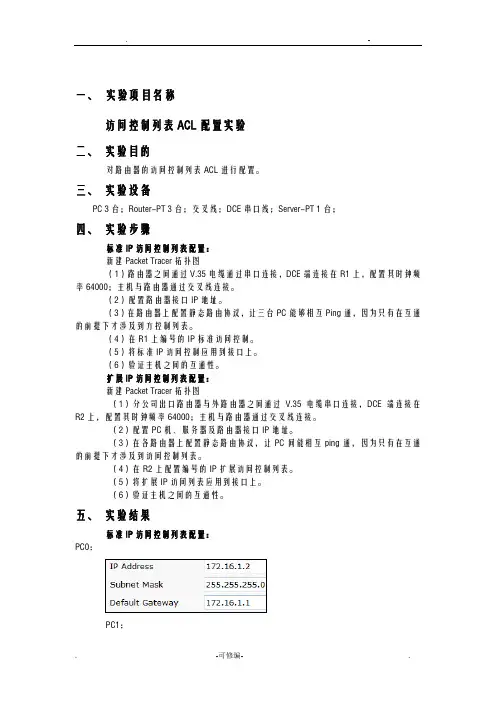

计算机网络实验报告7访问控制列表ACL配置实验
一、实验项目名称访问控制列表ACL配置实验二、实验目的对路由器的访问控制列表ACL进行配置。
三、实验设备PC 3台；Router-PT 3台；交叉线；DCE串口线；Server-PT 1台；四、实验步骤标准IP访问控制列表配置：新建Packet Tracer拓扑图（1）路由器之间通过V.35电缆通过串口连接，DCE端连接在R1上，配置其时钟频率64000；主机与路由器通过交叉线连接。
（2）配置路由器接口IP地址。
（3）在路由器上配置静态路由协议，让三台PC能够相互Ping通，因为只有在互通的前提下才涉及到方控制列表。
（4）在R1上编号的IP标准访问控制。
（5）将标准IP访问控制应用到接口上。
（6）验证主机之间的互通性。
扩展IP访问控制列表配置：新建Packet Tracer拓扑图（1）分公司出口路由器与外路由器之间通过V.35电缆串口连接，DCE端连接在R2上，配置其时钟频率64000；主机与路由器通过交叉线连接。
（2）配置PC机、服务器及路由器接口IP地址。
（3）在各路由器上配置静态路由协议，让PC间能相互ping通，因为只有在互通的前提下才涉及到访问控制列表。
（4）在R2上配置编号的IP扩展访问控制列表。
（5）将扩展IP访问列表应用到接口上。
（6）验证主机之间的互通性。
五、实验结果标准IP访问控制列表配置：PC0：PC1：PC2：PC0ping:PC1ping:PC0ping:PC1ping:扩展IP访问控制列表配置：PC0：Server0：六、实验心得与体会实验中对ACL的配置有了初步了解，明白了使用ACL可以拒绝、允许特定的数据流通过网络设备，可以防止攻击，实现访问控制，节省带宽。
其对网络安全有很大作用。
另外，制作ACL时如果要限制本地计算机访问外围网络就用OUT，如果是限制外围网络访问本地计算机就用IN。
两者的区别在于他们审核访问的时候优先选择哪些访问权限。
访问控制列表（ACL）配置实验报告
访问控制列表（ACL）配置实验报告实验四访问控制列表（ACL）配置1、实验目的：（1）掌握扩展访问控制列表对某个网段数据流进行抑制的配置方法。
（2）思科交换机的基本ACL配置2、实验环境：利用Boson Network Designer软件绘制两台交换机（Cisco Catalyst1912 型）、一台路由器（Cisco2621型）以及三台PC进行互连。
通过Boson Netsim软件加载绘制好的网络拓扑图，从而进行路由器、交换机以及PC的相关配置，网络拓扑图如图2-1所示。
3、实验内容：(1）使用Boson Network Designer软件绘制路由器互连的网络拓扑图。
（2）运行Boson Netsim软件，加载网络拓扑图后，分别配置好各台PC的IP地址、子网掩码及网关以及对两台交换机与路由器进行基本配置（交换机和路由器的机器名、控制台密码、进入配置模式口令、远程登录口令、各端口的参数）。
（3）在路由器上定义一个扩展访问控制列表，抑制某台PC的ICMP数据流通往其它任意的一条网段。
将该列表应用于路由器的相应端口。
然后，进行相应的Ping测试。
（4）在路由器撤消之前配置的扩展访问控制列表，然后定义一个标准访问控制列表，抑制某条网段的PC机访问另一条网段的PC机。
将该列表应用于路由器的相应端口，最后进行相应的Ping测试。
2.3 实验步骤（1）运行Boson Network Designer软件，按照图2-1所示绘制配置拓扑图，保存在相应的目录下。
（2）运行Boson Netsim软件，加载绘制好的网络拓扑图，然后切换到PC机设置界面，使用winipcfg命令，配置PC1的IP地址为192.168.1.3 ，子网掩码为：255.255.255.0，网关为：192.168.1.1，如下图2-2所示：其他PC机的配置方法类似，配置如下：PC2:192.168.1.4 255.255.255.0 GATEWAY: 192.168.1.1PC3:192.168.2.3 255.255.255.0 GATEWAY: 192.168.2.1PC4:192.168.2.4 255.255.255.0 GATEWAY: 192.168.2.1PC5:192.168.3.3 255.255.255.0 GATEWAY: 192.168.3.1PC6:192.168.4.3 255.255.255.0 GATEWAY: 192.168.4.1（3）进入第一台思科1912交换机的CLI界面，做如下配置：>enable#conf tEnter configuration commands, one per line. End with CNTL/Z.(config)#hostname csi1912sw1csi1912sw1(config)#enable secret level 15 ciscocsi1912sw1(config)#ip addr 192.168.1.2 255.255.255.0csi1912sw1(config)#ip default-gateway 192.168.1.1csi1912sw1(config)#exi进入思科交换机1912的全局配置界面，将其主机名配置为cis1912sw1,登录密码设置为cisco,其管理IP地址为192.168.1.2，子网掩码配置为255.255.255.0，默认网关与其他PC 机一样，为192.168.1.1 ，最后退出全局配置界面。
实验八 访问控制列表ACL配置
（进入配置命令） R0(config)#ip access-list 1 （为标准IP访问配置命令命名） R0(config-std-nacl)#permit 172.16.1.0 0.0.0.255 （允许连通/访问172.16.1.0） R0(config-std-nacl)#deny 172.16.2.0 0.0.0.0.255 （禁止连通/访问172.16.2.0） R0(config)#int s 1/0 R0(config-if)#ip access-group 1 out
R0(config-if)#end
（ACL配置在 S 1/0 端口的应用）
实验步骤
1. 新建拓扑图
2. 设置PC机的IP地址 3. 设置路由器 （1）配置路由器接口IP地址 （2）配置路由器静态路由 （3）在R0上配置IP标准访问控制列表，并将其应用到接口上 4. 验证主机间的互通性
议端口号等信息用来告诉路由器哪能些数据 包可以收、哪能数据包需要拒绝。
标准IP访问控制列表编号为1-99 or 13001999，扩展IP 访问控制列表编号为100-199
or 2000-2699。
ACL 并不复杂，但在实际应用中的，要想 恰当地应用ACL，必需要制定合理的策略。
基本配置命令
访问财务处。我们该如何配置网络？
实验实例
实验原理
ACL
ACL 全称为访问控制列表，俗称防火墙， ACL 通过定义一些规则对网络设备接口上
的数据报文进行控制：允许通过或丢弃，
从而提高网络可管理性和安全性。
分为标准ACL和扩展ACL，是应用在路由器
接口的指令列表。这些指令列表根据数据包
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、实验项目名称
访问控制列表ACL配置实验
二、实验目的
对路由器的访问控制列表ACL进行配置。
三、实验设备
PC 3台；Router-PT 3台；交叉线；DCE串口线；Server-PT 1台；
四、实验步骤
标准IP访问控制列表配置：
新建Packet Tracer拓扑图
（1）路由器之间通过V.35电缆通过串口连接，DCE端连接在R1上，配置其时钟频率64000；主机与路由器通过交叉线连接。
（2）配置路由器接口IP地址。
（3）在路由器上配置静态路由协议，让三台PC能够相互Ping通，因为只有在互通的前提下才涉及到方控制列表。
（4）在R1上编号的IP标准访问控制。
（5）将标准IP访问控制应用到接口上。
（6）验证主机之间的互通性。
扩展IP访问控制列表配置：
新建Packet Tracer拓扑图
（1）分公司出口路由器与外路由器之间通过V.35电缆串口连接，DCE 端连接在R2上，配置其时钟频率64000；主机与路由器通过交叉线连接。
（2）配置PC机、服务器及路由器接口IP地址。
（3）在各路由器上配置静态路由协议，让PC间能相互ping通，因为只有在互通的前提下才涉及到访问控制列表。
（4）在R2上配置编号的IP扩展访问控制列表。
（5）将扩展IP访问列表应用到接口上。
（6）验证主机之间的互通性。
五、实验结果
标准IP访问控制列表配置：
PC0：
PC1：
PC2：
PC0ping:
PC1ping:
PC0ping:
PC1ping:
扩展IP访问控制列表配置：
PC0：
Server0：
六、实验心得与体会
实验中对ACL的配置有了初步了解，明白了使用ACL可以拒绝、允许特定的数据流通过网络设备，可以防止攻击，实现访问控制，节省带宽。
其对网络安全有很大作用。
另外，制作ACL时如果要限制本地计算机访问外围网络就用OUT，如果是限制外围网络访问本地计算机就用IN。
两者的区别在于他们审核访问的时候优先选择哪些访问权限。
