耐磨陶瓷施工工艺及流程
耐磨陶瓷涂料、浇注料施工规程
耐磨陶瓷涂料施工规程耐磨陶瓷涂料加龟甲网施工时，首先确保整个工程的安全，根据现场实际情况，按照施工图纸及业主的要求进行施工。
一、温度要求施工期间，施工地点的气温适宜在00C至400C之间，如气温过低时，材料本身及施工区域须加温至00C以上，但应避免在直接日晒或强风状况下施工，以防止耐磨涂料表面的风速干裂。
二、表面处理施工时首先清除施工部位表面，如表面粉磨灰及金属锈斑三、龟甲网焊接由焊工用直径为6mm，长度为30mm的圆钢焊在龟甲网上，本公司生产的龟甲网为六边形网状结构，再把圆钢焊在筒体上，使龟甲网抬空，并且每平方米的龟甲网焊接点不少于二十六个焊接点，焊接时应焊牢、焊平整，龟甲网的作用尤其是当垂直面或施工面朝下时，使已涂抹的耐磨陶瓷涂料不致脱落。
四、混合、搅拌、施工本公司生产的耐磨陶瓷涂料，是按一定比例配置的，每桶40kg，放在搅拌机里搅拌约10分钟，再将配置好的固化剂同时搅拌10分钟，严禁加入水或其他溶剂，配置好的耐磨陶瓷涂料即可倒打在龟甲网上，厚度应达到施工图纸及业主的要求，配置好的耐磨陶瓷涂料应在20分钟用完，时间过长会发硬，发硬后的陶瓷涂料已经过一系列的化学反应，不能再用，并用橡皮榔头打严结实，表面无缝隙、裂缝。
五、养护施工完后让其自然养护，表面严禁水淋，整个过程应严格按照以上工艺施工，才能达到理想的耐磨效果。
宜兴市达翔耐磨材料有限公司浇注料施工规程一、施工前准备，检查内容：1．检查待浇注施工部位现场清理状况；2．检查施工机具及备用件准备状况；3．检查锚固件规格、尺寸、布置及固定形式质量，其中金属锚固件必须做好膨胀补偿处理；4．检查与浇注料施工周围接触的耐火砖，保温材料的预防浇注料失水措施；5．检查施工用水，其水质必须达到应用水标准；6．检查浇注料是否过期失效；凡上述各项检查合格验收后方可施工，施工中要确保不停电，不中断施工。
二、施工用模板可用钢和硬木板。
模板要有足够的强度，支模质量应确保不移位，不漏浆。
陶瓷砖施工工艺及施工方案
陶瓷砖施工工艺及施工方案概述本文档旨在介绍陶瓷砖的施工工艺及施工方案，以帮助施工人员正确进行施工。
施工工艺1.准备工作清理基层：确保基层平整、干净，去除油污、灰尘等。
贴瓷砖前需进行检查：检查瓷砖是否有破损或瑕疵，如果有，应更换。
确定铺贴方向：根据设计要求和施工现场情况，确定瓷砖的铺贴方向。
2.基层处理渗透处理：对于较为吸水的基层，可以进行渗透处理，提高粘结性能。
基层坚固处理：如果基层不牢固，应进行坚固处理。
3.砂浆配制根据瓷砖的尺寸、厚度和施工要求，配制相应的砂浆。
4.瓷砖铺贴涂胶：将砂浆均匀涂抹在基层上。
铺贴：将瓷砖按照预定方向平整铺贴在基层上。
敲实：用木槌轻轻敲击瓷砖，使其与砂浆充分贴合。
5.缝隙填充使用缝剂：将缝剂填充到瓷砖之间的缝隙中。
清理：用拖把和湿布清理瓷砖表面的残留缝剂。
6.瓷砖养护养护期：在铺贴完瓷砖后，需进行一定的养护时间，以确保砂浆完全干燥固化。
养护方法：养护期间，保持施工环境湿润，避免直接阳光照射。
施工方案根据不同的需求和施工场景，可以制定以下施工方案：1.地面铺贴方案适用对象：适用于室内地面铺贴。
施工工艺：按照上述施工工艺进行施工。
2.墙面铺贴方案适用对象：适用于室内墙面铺贴。
施工工艺：按照上述施工工艺进行施工。
3.复合材料墙体修复方案适用对象：适用于旧墙修复或改造工程。
施工工艺：清理旧墙表面，进行基层处理，选择合适的复合材料进行修复。
以上是陶瓷砖的施工工艺及施工方案的简要介绍。
具体施工过程中，应根据实际情况进行合理调整和处理。
陶瓷行业施工
陶瓷行业施工陶瓷行业作为一种传统的民生产业，在建筑装饰和家居装潢方面具有广泛的应用。
随着社会的发展和人们对生活品质的追求，陶瓷行业的施工工艺也逐渐变得更加精细和专业化。
本文将介绍陶瓷行业的施工流程、施工要点以及常见的陶瓷施工问题。
一、施工流程1.准备工作在陶瓷施工前，首先需要对施工区域进行整理和清洁。
确保施工区域干净、整齐，并将其他设备物品暂时移除。
同时，对墙面或地面进行检查和修复，确保基层平整牢固。
2.测量和布置根据设计图纸，进行测量并确定陶瓷铺贴的位置和尺寸。
在施工前，可以将陶瓷瓷砖摆放在地面上进行预演，以确保摆放效果和布局的合理性。
3.找平处理对墙面和地面进行找平处理，确保施工基层的平整度达到标准要求。
常用的找平材料有水泥砂浆、自流平砂浆等，根据实际情况和要求进行选择。
4.打砂和刮灰在找平层干燥后，对墙面和地面进行打砂处理，以增加陶瓷砖与基层的黏结力。
然后使用刮灰工具将墙面或地面整体刮灰，以便更好地与陶瓷砖粘结。
5.铺贴陶瓷砖在施工现场根据测量结果和设计要求进行陶瓷砖的铺贴工作。
首先，涂抹瓷砖专用胶水或砂浆于墙面或地面，再将陶瓷砖粘贴于其上。
注意要保证砖与砖之间的缝隙均匀一致，使用垫片或辅助工具帮助调整。
6.瓷砖修整和清洁在铺贴完成后，使用瓷砖锤和瓷砖切割机等专业工具对瓷砖进行修整和整齐处理。
同时，对施工区域进行清洁，将施工过程中产生的垃圾和残渣清除干净。
7.填缝和后处理将陶瓷砖之间的缝隙填满专用填缝剂，确保整体施工效果的美观和干净。
填缝后，可以进行必要的抛光处理，以增加瓷砖的光滑度和触感。
二、施工要点1.选择合适的瓷砖在选择瓷砖时，需要根据施工要求和设计风格选择合适的瓷砖材质、型号和规格。
考虑到使用环境和功能需求，例如陶瓷砖的耐磨性、防滑性等。
2.合理调配施工工艺根据施工现场的实际情况和具体要求，合理调配施工工艺。
例如，对基层的处理方式和施工工艺选择，都需要根据实际情况和施工要求进行灵活调整。
耐磨陶瓷涂料施工方案(1)
耐磨陶瓷涂料施工方案1、工程概况本工程为防磨工程。
本项目要求采购143平米的耐磨陶瓷涂料及工程施工，要求20 年月15日前完成全部工作。
2、施工前准备合同签订后，公司采购部立即组织材料进场，要求7天内全部材料采购齐全并运至项目现场，生产部于合同签订的同时安排项目经理进入现场，解决施工人员的吃住问题，并组织人员根据合同进度进入现场，项目经理亦同时组织施工工器具、脚手杆、脚手板进场，现场要建立简易仓库，存放工器具材料，同时组织人员会同业主、监理单位接货、验货。
3、施工程序及方法3.1开工应具备的条件3.1.1本项目需要的材料全部进场并验收合格3.1.2本工程需要的工器具及脚手架已经到现场，焊机及搅拌机能够投入使用3.1.3本工程需要的人员全部到达现场，预计5人3.1.4编制技术方案，并对参加施工的人员进行技术交底3.2施工方法3.2.1检查环境温度施工期间，施工地点的气温须控制在5℃至40℃之间，如气温过低时，材料本身及施工区域则须加温至5℃，直到耐磨涂料涂抹完毕为止。
但应避免在直接日晒或强风状况下施工，以防止耐磨涂料表面的迅速干裂。
3.2.2进行表面处理a.将要进行的防磨设备表面清理干净，采用钢刷反复擦磨至底层的骨材结构暴露形成板结体。
b.将表面松动的物质及杂质完全清除。
3.2.3焊接钢筋(也可以不适用钢筋)先在施工面上每间隔200mm－300mm横向焊接8＃钢筋，形成骨架，焊接钢筋时的焊点距离为200mm，对称双面焊接、焊缝长度5mm。
采用J422焊条（焊后除渣）。
其焊点抗拉强度平均值为：420Mpa 抗压强度平均值为：550Mpa。
3.2.4龟甲网焊接在钢筋上焊接规格为：1.5*10*50材质为：Q235龟甲网，龟甲网采用电弧焊双面焊接，每个接触骨架空格内双面焊接，焊缝长度0.8mm。
采用型号为：J422焊条，（焊后除渣）。
其焊点抗拉强度平均值：320Mpa抗压强度平均值：550Mpa。
为了确保最强固的附着性，安装时应尽量调整龟甲网，使龟甲网和施工面之间的距离足以让耐磨涂料完全包覆住龟甲网。
耐磨陶瓷片施工方法

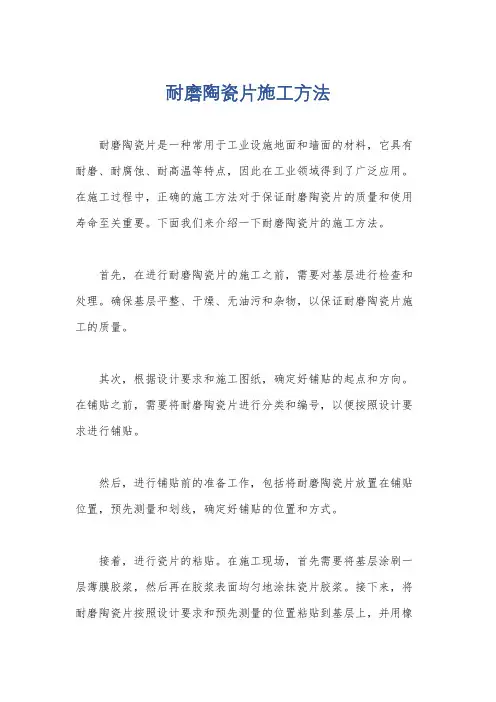

耐磨陶瓷片施工方法
耐磨陶瓷片是一种常用于工业设施地面和墙面的材料，它具有耐磨、耐腐蚀、耐高温等特点，因此在工业领域得到了广泛应用。
在施工过程中，正确的施工方法对于保证耐磨陶瓷片的质量和使用寿命至关重要。
下面我们来介绍一下耐磨陶瓷片的施工方法。
首先，在进行耐磨陶瓷片的施工之前，需要对基层进行检查和处理。
确保基层平整、干燥、无油污和杂物，以保证耐磨陶瓷片施工的质量。
其次，根据设计要求和施工图纸，确定好铺贴的起点和方向。
在铺贴之前，需要将耐磨陶瓷片进行分类和编号，以便按照设计要求进行铺贴。
然后，进行铺贴前的准备工作，包括将耐磨陶瓷片放置在铺贴位置，预先测量和划线，确定好铺贴的位置和方式。
接着，进行瓷片的粘贴。
在施工现场，首先需要将基层涂刷一层薄膜胶浆，然后再在胶浆表面均匀地涂抹瓷片胶浆。
接下来，将耐磨陶瓷片按照设计要求和预先测量的位置粘贴到基层上，并用橡
皮锤轻轻拍打，使其与基层充分贴合。
最后，进行瓷片的填缝和养护。
在耐磨陶瓷片粘贴完成后，需
要进行填缝处理，以保证瓷片之间的缝隙均匀美观。
填缝完成后，
需要对铺贴的耐磨陶瓷片进行养护，保证其在固化过程中不受外力
影响，以确保施工质量。
总的来说，耐磨陶瓷片的施工方法需要严格按照规范进行操作，包括基层处理、铺贴前的准备、瓷片的粘贴、填缝和养护等环节。
只有这样，才能保证耐磨陶瓷片在工业使用中的质量和使用寿命。
陶瓷制造施工工序
陶瓷制造施工工序陶瓷制造是一个复杂而精细的工艺过程，其中包含了多个施工工序。
本文将为您详细介绍陶瓷制造的主要工序及流程。
一、原料准备首先，陶瓷制造的第一步是原料准备。
陶瓷的主要原料包括瓷土、石英、长石等。
这些原料需要经过洗净、粉碎、筛分等处理，以确保原料质量的优良，并为后续工序打下良好基础。
二、制浆制浆是陶瓷制造中的重要工序之一。
经过原料准备后，需要将原料通过混合、加水等工艺步骤制成瓷浆。
制浆的质量和稳定性直接影响到最终陶瓷产品的质量。
三、成型成型是将制好的瓷浆注入模具中，通过挤压、压制等方式使其成型的工序。
成型的工艺要求非常严格，需要保证产品的尺寸精准、表面光滑，以满足不同产品的要求。
四、干燥成型后的陶瓷坯体需要进行干燥处理，以去除多余水分，确保坯体结实和稳定。
干燥的温度和时间需要根据具体产品的要求进行控制，以避免产品开裂或变形。
五、装饰装饰是陶瓷制造中的重要环节之一，通过釉料、彩绘等方式对陶瓷产品进行装饰，赋予其美观的外观和独特的风格。
不同的装饰工艺能够带来不同的视觉效果。
六、烧制烧制是陶瓷制造的最后一道工序，通过高温烧制使陶瓷产品硬化并形成特定的结构。
烧制的温度和时间需要精确控制，以确保产品的质量和性能。
七、包装最后，陶瓷产品经过检验合格后，需要进行包装。
包装能够有效保护产品免受损坏，并便于运输和销售。
合适的包装设计也能够提升产品的附加值。
通过以上工序的精心安排和严格控制，陶瓷制造能够生产出优质的陶瓷产品，满足消费者的需求，同时也展现了传统工艺和现代技术的完美结合。
希望本文对您了解陶瓷制造的工序有所帮助。
耐磨陶瓷涂料使用说明
耐磨陶瓷涂料使用说明耐磨陶瓷涂料采用磷酸盐溶液作结合剂，配刚玉骨料、刚玉粉、α-Al2O3，SiC微粉、超微粉及多种外加剂，施工完毕后可直接点火生产的新型耐磨耐火涂抹料。
它具有附着力强，耐磨损，耐化学侵蚀，抗剥落，养护时间短，可与各种耐火材料结合等优点。
一、包装耐磨陶瓷涂料为25kg/袋包装，内置塑料袋小包装促凝剂（用以调节可塑料初凝时间），同时配桶装磷酸盐溶液作结合剂，加入量为袋装粉料的12%左右。
二、贮存耐磨陶瓷涂料必须存放在干燥库房内，不得雨淋，受潮，保质期为12个月。
三、施工说明1、搅拌准备：采用强制搅拌机拌和，所有搅拌工具必须清洁，不得混有泥沙、石灰、硅酸盐水泥等杂物。
2、促凝剂加入，根据施工环境温度，选择促凝剂合适加入量。
温度小于20℃时，促凝剂可全部加入；大于20℃时可根据施工时间要求，适当调节促凝剂加入量。
3、搅拌：每次搅拌以加入4-6袋100-150公斤耐磨陶瓷涂料为宜，然后加入促凝剂干混2分钟，而后加入磷酸盐溶液12-18公斤左右，搅拌成“面团状”，有塑性时方可放料使用。
4、施工：将施工部位清理干净，内壁不得粘有杂物浮尘。
首先清理龟甲网或扒钉上面浮着物，清干净施工工作面浮尘、杂物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用铁板等工具弄平整、光滑、接口要紧密。
对于施工面积较大或厚度大于50mm 以上部位要加焊锚固件，且间距不大于50mm。
5、待耐磨陶瓷涂料初凝后，自然养护24小时以后施工部位即可移动，同时也可以点火生产。
6、该耐磨陶瓷涂料可与各种浇注料、耐火砖紧密结合。
7、此材料不得与其它任何浇注料混合使用，已初凝耐磨涂料不能再加胶水搅拌使用，应废弃。
8、该耐磨陶瓷涂料施工完毕初凝后，无需养护、烘烤、直接点火升温使用，且不影响其使用性能。
新密市华冠耐火材料有限公司工程技术部2014年12月24日。
磁性耐磨陶瓷施工方法、优缺点、常用规格、技术参数
磁性耐磨陶瓷施工方法、优缺点、常用规格、技术参数磁性耐磨陶瓷施工方法非常简单，是所有耐磨施工中最简单的，没有“之一”。
DZ-CT磁性耐磨陶瓷衬板靠磁力直接吸附在工作面钢板内壁形成耐磨保护层，安装时将预先选好的磁性耐磨陶瓷片直接贴到管道或设备的工作面上即可，也就是一片挨着一片摆放上去即完成耐磨衬板施工。
如果是椎体形状设备磁性耐磨陶瓷贴好后，缝隙处用碳化硅耐磨胶泥勾缝效果更佳，从而达到减轻磨损、延长设备使用寿命目的。
磁性耐磨陶瓷衬板优点及适用范围：硬度高、耐磨性强，是设备防磨衬里最理想的材料，其寿命为高锰钢衬板的10-15倍，适合发电厂煤粉管道、磨煤机分离器、粗细粉分离器、除尘器出入口烟道、干灰分选设备，水泥厂原料磨磨机壳体、磨机分离器、循环管道、旋风分离器、风机蜗壳、熟料粉磨出口管道V选机选粉机旋风筒以及再循环风机、风管，以及其它矿山、冶金、化工等粉尘输送分选设备的防磨。
缺点：必须是干式、细颗粒设备及管道系统。
磁性耐磨陶瓷衬板主要规格有：50×50×5、100×50×6、100×100×8、100×100×10、150×100×10、150×100×15、150×50×15、100×50×20、100×100×20、150×100×20，可根据客户要求和设计图纸生产各类规格的磁性耐磨陶瓷产品。
磁性耐磨陶瓷衬板产品主要技术参数：密度：4.9g/cm3；抗压强度：850MPa；抗折强度：210MPa；耐温性能：-60～460℃；耐酸碱性能：不耐酸腐蚀，耐碱性能良好；磁力：38MPa；洛氏硬度：HRA86。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三分钟了解耐磨陶瓷施工的工艺及施工流程注意事项
一般耐磨产品主要使用在火电、钢铁、冶炼、机械、煤炭、矿山、化工、港口码头等磨损严重的行业；可安装在火力发电厂5万千瓦的小机组至100万千瓦的大机组上，在其输煤、制粉、排灰、除尘等系统均可安装使用；在钢铁厂、冶炼厂的烧结分厂的输料、配料、除尘等系统亦能安装使用。
施工作业分：胶粘型、直粘型、抗冲击型、粘固型、装配型、耐热胶粘型、耐寒胶粘型、耐磨陶瓷衬板和衬里。
可用于耐磨弯头、耐磨直管、耐磨三通、耐磨异型管件等耐磨陶瓷管道。
设备在运行中由于不断地受到硬介质的摩擦、腐蚀、碰撞、冲击，系统极易发生泄漏，造成环境污染。
所以各个厂家对耐磨陶瓷施工都比较重视，要求都很高。
设备防磨是个系统工程，不同厂家采取的施工方法不同，产生的效果就会有天壤之别很大，目前我们耐磨陶瓷的施工步骤一般是先对设备进行修复、打磨，然后配胶、涂胶、粘贴、固化，特殊产品还需要焊接等工作。
这些看似简单的工作，实施起来却没那么容易。
这是个需要细心、有经验且费时的工作，不是临时拼凑的队伍可以胜任的。
遗憾的是，一些用户很重视对耐磨陶瓷及粘胶的选择，却忽视了对耐磨陶瓷施工的控制。
一些厂家为了节省成本，往往会在当地临时组建施工队伍，这些临时组建的队伍无论从操作技术还是从责任心上都很难控制，致使昂贵的耐磨陶瓷很快脱落，达不到预期的防磨效果。
怎么避免耐磨陶瓷片在使用过程当中脱落的注意事项：
一、耐磨陶瓷贴片在施粘到钢件表面前，钢件没有处理好，有的是除锈不够彻底，有的是表面不平滑，为了获得良好的施工效果，钢件要经过喷砂预处理。
还要在钢件表面再用丙酮擦拭，从而达到一定的除油除胶效果；
二、耐磨陶瓷胶的配比有误，不同胶的配比是不一样的，要严格掌控，配比不合适的也无法达到预定的粘黏度；
三、耐磨陶瓷胶没有抹匀，所以导致不粘胶或胶太少的地方容易脱落。
耐磨陶瓷片施工完毕后要拿橡皮锤轻轻敲实，施工面要平整；
四、耐磨陶瓷贴片施工前一定要弄清楚工作温度，耐磨陶瓷贴片可以耐一千度的高温，不同温度要选择耐温性能不同的胶，否则容易出现随着温度升高耐磨陶瓷贴片脱落的现象；
建议各位，在耐磨陶瓷施工的时候一定要选择有经验的施工队伍，好的耐磨陶瓷施工能让效果好上很多。
