工程力学与建筑结构
建筑结构与力学分析
建筑结构与力学分析建筑结构与力学是建筑工程中的重要组成部分，它们相互关联、相互作用，共同保障了建筑物的安全、稳定性和耐久性。
本文将从建筑结构的概念、类型和设计原则出发，结合力学分析的基本知识，探讨建筑结构与力学之间的关系及其在建筑工程中的应用。
一、建筑结构的概念及类型建筑结构是指建筑物的组成和构造方式，它承担着承重、抗风、抗震等作用，使建筑物能够稳定地立在地面上。
建筑结构可分为框架结构、桁架结构、梁柱结构、拱结构、索结构等多种类型。
不同类型的建筑结构具有不同的特点和适用范围，设计时需根据建筑物的用途、地理环境和承载要求进行选择。
二、建筑结构设计原则建筑结构设计应遵循以下原则：1.稳定性原则：建筑结构要能够承受自身重量和外部荷载，确保建筑物安全、稳定；2.经济性原则：在满足功能要求的前提下，尽量减少材料使用量和施工成本；3.美观性原则：建筑结构应考虑美学因素，使建筑物造型优美、坚固；4.耐久性原则：选择合适的材料和结构形式，确保建筑物具有较长的使用寿命。
三、力学分析的基本概念力学是研究物体受力和运动规律的学科，主要包括静力学、动力学、弹性力学等领域。
在建筑工程中，力学分析能够帮助工程师计算建筑结构受力情况，预测结构的变形和破坏形式，为设计提供科学依据。
四、建筑结构与力学分析的关系建筑结构与力学分析是紧密相关的，建筑结构受到外部荷载作用时，力学分析可以帮助工程师计算结构的内力、应力、位移等参数，评估结构的稳定性和安全性。
通过合理的力学分析，可以提高建筑物的抗震、抗风能力，避免结构破坏或倒塌的发生。
五、建筑结构与力学在工程实践中的应用在工程实践中，建筑师和结构工程师需要密切合作，充分发挥建筑结构与力学分析的优势，确保建筑物的设计、施工和使用过程中不出现安全隐患。
同时，结构工程师还需不断学习新的力学分析方法和工具，提高自身的专业水平，为建筑工程的质量和安全提供保障。
综上所述，建筑结构与力学分析密不可分，在建筑工程中起着至关重要的作用。
工程力学的作用
工程力学的作用
工程力学是一门研究物体在外力作用下产生的形变和运动的学科，它在工程领域具有重要的作用。
1.设计和分析结构：工程力学可以帮助工程师设计和分析各种
结构，如建筑物、桥梁、隧道等。
通过研究力学原理，工程师可以确定结构的最佳尺寸、形状和材料，以确保结构的安全性和稳定性。
2.预测和控制变形：工程力学可以帮助工程师预测和控制物体
在外力作用下产生的形变。
例如，在建筑设计中，工程师需要考虑到建筑物在重力和地震等外力作用下的变形情况，以确保建筑物的安全性和稳定性。
3.分析和解决工程问题：工程力学提供了一种分析和解决工程
问题的方法和工具。
通过应用力学原理，工程师可以定量地分析和解决各种工程问题，包括结构强度、材料选择、运动学和动力学等方面的问题。
4.优化设计：通过工程力学的分析和计算，工程师可以寻找并
实现最佳设计方案，以达到最优的工程性能和经济效益。
例如，在机械设计中，工程师可以使用力学原理来优化机械组件的强度、刚度和重量等方面的性能。
总之，工程力学在工程领域起着至关重要的作用，它能够帮助工程师分析和解决各种工程问题，并设计出安全、稳定和高性能的结构和系统。
结构构件的承载力计算
。 （3）确定临界应力的大小，是解决压杆稳定问题的关键。
工程力学与建筑结构
计算临界应力的公式为
1）细长杆（ P ）使用欧拉公式：
cr
2E 2
2）中长杆（ P ）使用经验公式： a b2
3）柔度：柔度是压杆长度、支撑情况、截面形状和尺寸等
因素的综合值。
l i
i I A
λ是稳定计算中的重要几何参数，有关压杆稳定计算
应先计算出 。
4）稳定性计算
ቤተ መጻሕፍቲ ባይዱ
工程中常采用折减系数法，稳定条件为
F [ ]
A
工程力学与建筑结构
工程力学与建筑结构
2. 内力及其分析计算方法 （1）内力 因外力作用而引起的杆件内部相互作用力。 （2）截面法 内力分析计算的基本方法，基本依据是平衡条
件，其解法有三个步骤：截开、代替、平衡。 3. 几种基本变形的内力和内力图 （1）内力表示一个具体截面上内力的大小和方向。 （2）内力图表示内力沿着杆件轴线的变化规律。 （3）应力是单位面积上的内力及其计算公式和强度条件。
工程力学与建筑结构
工程力学与建筑结构
结构构件的承载力计算
本章以构件的承载能力和构件变形的基本形式为前提 ，讨论了杆件的轴向拉伸（压缩）、剪切、弯曲三种基本 变形的内力、应力和强度条件的分析计算方法和压杆稳定 的概念及其实用计算。
1. 构件的承载能力 强度 构件在荷载作用下抵抗破坏的能力。 刚度 构件在荷载作用下抵抗变形的能力。 稳定性 构件在荷载作用下保持原有平稳状态的能力。
工程力学与建筑结构
4. 强度计算的步骤 （1）分析外力 画受力图，求约束反力。 （2）画内力图 确定危险截面及其内力。 （3）利用强度条件解决三类问题的计算：1）杆件的强度核
工程力学在工程实例中的应用

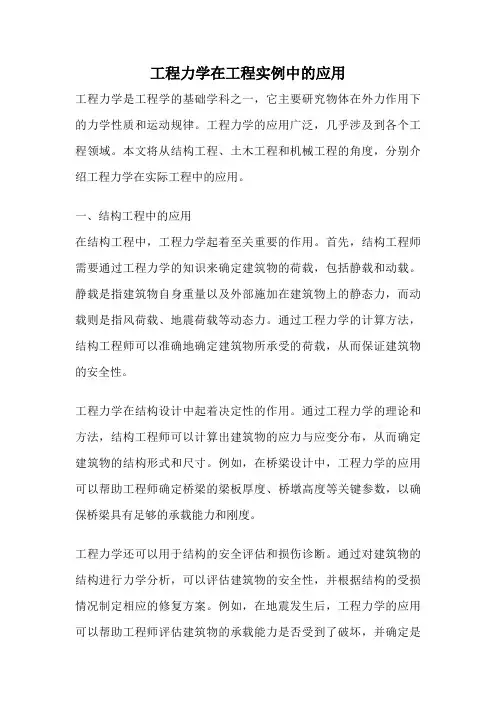

工程力学在工程实例中的应用工程力学是工程学的基础学科之一，它主要研究物体在外力作用下的力学性质和运动规律。
工程力学的应用广泛，几乎涉及到各个工程领域。
本文将从结构工程、土木工程和机械工程的角度，分别介绍工程力学在实际工程中的应用。
一、结构工程中的应用在结构工程中，工程力学起着至关重要的作用。
首先，结构工程师需要通过工程力学的知识来确定建筑物的荷载，包括静载和动载。
静载是指建筑物自身重量以及外部施加在建筑物上的静态力，而动载则是指风荷载、地震荷载等动态力。
通过工程力学的计算方法，结构工程师可以准确地确定建筑物所承受的荷载，从而保证建筑物的安全性。
工程力学在结构设计中起着决定性的作用。
通过工程力学的理论和方法，结构工程师可以计算出建筑物的应力与应变分布，从而确定建筑物的结构形式和尺寸。
例如，在桥梁设计中，工程力学的应用可以帮助工程师确定桥梁的梁板厚度、桥墩高度等关键参数，以确保桥梁具有足够的承载能力和刚度。
工程力学还可以用于结构的安全评估和损伤诊断。
通过对建筑物的结构进行力学分析，可以评估建筑物的安全性，并根据结构的受损情况制定相应的修复方案。
例如，在地震发生后，工程力学的应用可以帮助工程师评估建筑物的承载能力是否受到了破坏，并确定是否需要进行加固和修复。
二、土木工程中的应用在土木工程中，工程力学的应用同样不可或缺。
首先，土木工程师需要通过工程力学的理论和方法来确定土壤的力学性质，包括土壤的压缩性、剪切性等。
这些参数对于土木工程设计和施工具有重要的指导意义。
例如，在基础工程中，土壤的承载能力是决定基础结构是否安全的关键因素。
通过工程力学的分析，土木工程师可以计算出土壤的承载能力，从而确定合适的基础类型和尺寸。
工程力学在土木工程施工中的应用也非常广泛。
例如，在土方工程中，土木工程师可以通过工程力学的方法来计算土方的稳定性，从而制定合理的开挖方案。
在路基工程中，工程力学可以帮助工程师确定路基的厚度和坡度，以确保路基的稳定性和承载能力。
工程力学与建筑结构
1.（ ）是一种自身不平衡，也不能用一个力来平衡的特殊力系。
A 重力B 共点二力C 力偶D 力矩正确答案:C单选题2.三个刚片用不在同一直线上的三个铰两两相连，则所组成的体系是：A 几何可变B 几何不变C 瞬变体系D 不一定正确答案:B单选题3.下列说法正确的是：A 荷载标准值要大于荷载设计值B 荷载标准值要小于荷载设计值C 强度标准值要小于强度设计值D 强度标准值要大于强度设计值正确答案:C单选题4.为了保证杆件在外力作用下有足够的强度，杆件内任何截面的工作应力应小于等于：A 危险应力B 最小应力C 允许应力D 最大应力正确答案:C单选题5.拉杆的最危险截面一定是全杆中（ ）的截面。
A 轴力最大B 面积最小C 应力最大D 不能确定正确答案:C单选题6.拉（压）杆应力公式 的应用条件是（ ）：A 应力在比例极限内B 外力合力作用线必须沿着杆的轴线C 应力在屈服极限内D 杆件必须为矩型截面杆正确答案:B单选题7.（ ）是物体一点处某一方向的截面上所分布的法向应力。
A 正应力B 剪切应力C 拉应力D 压应力正确答案:A单选题8.不同强度等级的钢材，（ ）相等。
A 极限强度B 弹性模量C 极限应变D 屈服台阶正确答案:B单选题9.梁的内力主要有：A 弯矩和剪力B 轴力和扭矩C 弯矩和扭矩D 轴力和剪力正确答案:A单选题10.提高矩形截面的（ ）是提高梁抗弯刚度的最有效措施。
A 宽度B 高度C 长度D 长宽比正确答案:B单选题11.（ ）是一种自身不平衡，也不能用一个力来平衡的特殊力系。
A 重力B 共点二力C 力偶D 力矩正确答案:C单选题12.截面大小相等的两根细长压杆，形状一为圆形，另一为圆环形，其它条件相同，为（A 圆形的柔度大B 圆形的回转半径大C 圆形的临界力大D 圆形的临界应力大正确答案:B单选题13.某刚体连续加上（或减去）若干个平衡力系，对该刚体的作用效应：A 不变B 不一定改变C 改变D 可能改变正确答案:A单选题14.平面任意力系平衡的充分必要条件是：A 合力为零B 合力矩为零C 各分力对某坐标轴投影的代数和为零D 主矢与主矩均为零正确答案:D单选题15.拉（压）杆应力公式σ=N/A的应用条件是：A 应力在比例极限内B 外力合力作用线必须沿着杆的轴线C 应力在屈服极限内D 杆件必须为矩型截面杆正确答案:B单选题16.同一刚体上，一力向新作用点平移后，新作用点上有（ ）：A 一个力B 一个力偶C 力矩D 一个力和一个力偶正确答案:D单选题17.柔性约束的约束力方向总是（ ）受约束物体。
工程力学与建筑结构习题解析
yC
A1 yc1 A2 yc 2 A1 A2
100 15 75 2.5 9.64cm 100 75
（2）求截面对形心轴 zC 的惯性矩 Iz 根据组合公式有：
I zC I zC (1) I zC 2
由平移轴公式有：
I zC (1)＝
5 20 3 2 15 9.64 5 20 6.21 10 3 cm 4 12 15 5 3 2 9.64 2.5 15 5 3.98 10 3 cm 4 12
解：以点 O 为研究对象，受力如图所示：
FA
FB
O FQ
列平衡方程，得 ∑Fx=0 ∑Fy=0 求解上式，得： FB0－FA0cos600=0 FAOsin600－FQ=0 FAO= 57.74KN, FBO=28.87KN
7
2.求图示各梁的支座反力。
解：受力分析，画受力图：由于 AB 杆上仅有一个力偶负载，故 AB 处的约束力 组成一个力偶；受力图如下：
11
FBC
FAY
FAX
列平衡方程 ∑MA=0 -3xFBCcosa－2x4xq =0 求解上式，得： FBC=-33.33KN (负号表示力的实际方向相反) 2、确定钢杆面积[A] 由强度准则： FBC/A≤ [σ] 得： A = FBC / [σ] =33.33x103/160x106=208.3(mm2) 3、确定钢杆直径 d 由 A=πd2/4 得 d=
工程力学与建筑结构
一、选择题 1.作用在同一刚体上的两个力大小相等、方向相反、且沿着同一条作用线，这两 个力是： （ ） A.作用力与反作用力 B.平衡力 C.力偶 2.既能限制物体转动，又能限制物体移动的约束是： （ ） A.柔体约束 B.固定端约束 C.活动铰链约束 3.三种不同的截面形状（圆形、正方形、空心圆）的等截面直杆，承受相同的轴 向拉力 P，比较材料用量，则 。 （ ） A．正方形截面最省料 B. 圆形截面最省料 C. 空心圆截面最省料 D. 三者用料相同 的截面。 （ ） 4.拉杆的最危险截面一定是全杆中 A．轴力最大 B. 面积最小 C. 应力 最大 D. 不能确定 5.为了保证杆件在外力作用下有足够的强度， 杆件内任何截面的工作应力应小于 等于（ ） 。 A.危险应力 B.最小应力 C.允许应力 D.最大应力 6、梁的内力主要有 。 A．弯矩和剪力 B. 轴力和扭矩 C. 弯矩和扭矩 D. 轴力和剪力 7、若梁的截面是 T 形截面，则截面上的最大拉应力和最大压应力的数值 。 A． 不同 B. 相同 C. 不一定 （ ） 8．截面大小相等的两根细长压杆，形状一为圆形，另一为圆环形，其它条件相 同，为 形的临界力大。 A. 圆形的柔度大 B. 圆形的回转半径大 C. 圆形的临界力大 D. 圆形的临界应力大 9.两端支承情况和截面形状沿两个方向不同的压杆， 总是沿着 值大 的方向失稳。 A.强度 B.刚度 C. 柔度 D.惯性矩 10. 下列说法正确的是： 。 A. 荷载标准值要大于荷载设计值 B. 荷载标准值要小于荷载设计值 C. 强度标准值要小于强度设计值 D. 强度标准值要大于强度设计值 。 11. 混凝土保护层厚度是指 A．箍筋的外皮至混凝土外边缘的距离 B. 钢筋的外皮至混凝土外边缘的距离 C. 纵向受力钢筋截面形心至混凝土外边缘的距离 D. 箍筋的截面形心至混凝土外边缘的距离 二．填空题 1.平面汇交力系的合力对平面内任一点之矩，等于 各个分力对同一点的力矩 的代数和。这就是合力矩定理。 。 2.平面一般力系平衡的充分和必要条件是： ∑Fx=0, ∑Fy=0，∑m=0 3.设计构件需满足 强度 、 刚度 、 稳定性 三个方面的要求。
浙大《工程力学与建筑结构》离线作业
浙大《工程力学与建筑结构》离线作业
一、结构对于建筑的作用有哪些，是如何组成的？（10分）
答：承担结构自身的与外部的力学作用，并把这些力和作用传递到大地上。
水平跨度构件、垂直传力构件、抗侧向力构件、基础。
二、请简述预应力的基本原理及其优点?（15分）
答：预应力混凝土结构是一种在承受外荷载之前预先对它施加压力，在其截面上造成预应力的混凝土结构。
优点是提高了构件的裂缝控制性能和刚度，顺应材料的高强度发展趋势，草用较高强度的钢筋和混凝土，充分发挥材料性能，减小构件截面尺寸。
钢筋混凝土的概念
工程力学与建筑结构
钢筋与混凝土协同工作的原理：钢筋和混凝土是两种 不同的材料，二者之所以能结合在一起协同工作，共同变 形，主要原因是：
（1）粘结力 。混凝土结硬后，与钢筋紧紧的结合在一起， 二者之间形成粘结力，相互传力，共同工作。
（2）二者的温度线膨胀系数接近。钢筋的温度线膨胀系数 是1.2×10-5/0C，混凝土的温度线膨胀系数是（1.0~1.5） ×10-5/0C，二者数值接近，在温度变化时，它们将共同变 形，即同时热胀冷缩，协同变形。
如果在结构构件承受外荷载作用前，预先对构件的受 拉区施加预压力，这样当外荷载作用时，就要先抵消掉受 拉区的预压力，混凝土才能受拉，从而延缓了裂缝的出现 ，减少了裂缝宽度，同时高强度钢材也能得到充分利用。 这种在构件承受外荷载前预先对受拉区混凝土施加预压应 力的结构称为预应力混凝土结构。
工程力学பைடு நூலகம்建筑结构
工程力学与建筑结构
1.3 钢筋混凝土的概念 在素混凝土梁的受拉区配置受拉钢筋（如图 ），则梁受拉区混凝
土开裂后，混凝土承担的拉力会全部转嫁给钢筋来承担，而钢筋的抗 拉、抗压强度都很高，这样就形成了钢筋在受拉区承担拉力为主，而 混凝土在受压区承担压力为主的格局，这充分发挥了钢筋和混凝土两 种材料的性能，当受拉钢筋受拉屈服，受压混凝土被压碎时，梁才会 发生破坏，破坏有明显预告，属塑性破坏。
工程力学与建筑结构
1.4 预应力混凝土结构 普通钢筋混凝土结构构件的受拉区由于混凝土抗拉强
度低，容易开裂，使构件刚度降低变形加大，影响结构的 正常使用，另一方面高强度钢筋得不到充分利用，因为在 普通钢筋混凝土结构中，即使采用高强度钢筋，但由于与 混凝土受压强度不协调，在破坏时高强度钢筋的强度还没 有被充分利用，构件就可能因受压混凝土强度不足而破坏 了。
