礁石粉对超高强混凝土工作性能和力学性能的影响研究

合集下载

浅谈矿物质超细粉对混凝土性能的影响

浅谈矿物质超细粉对混凝土性能的影响作者（单位）摘要：高性能混凝土是目前混凝土发展的主要方向之一，而矿质超细粉是高性能混凝土不可或缺的一部分。

从近来几十年的得研究成果来看，制备高新能混凝土的技术途径基本上是在普通混凝土四种基本组分（水泥、水、细骨料和粗骨料）基础上复合超塑化剂（高效减水剂）和矿物质超细粉的方法。

配置高性能混凝土是掺入超塑化剂是为了使其具有合适的工作性，而矿物质超细粉作为第六组分，是配置高新能混凝土必不可少的。

这除了可以起到填充水泥石的效应外，由于这些矿质超细粉具有相当的火山灰活性，从而提高混凝土的密实性，对提高强度及后期强度的发展也十分有利，而且有些矿物质超细粉还具有辅助减水效果，可以减少混凝土的用水量或有益于改善混凝土的工作性。

关键词：矿物质超细粉；填充效应；水灰比；界面过度结构；孔结构；碱-骨料反应1矿物质超细粉矿物质超细粉是指粒径<10 μm的矿物质粉体材料。

由于超细化而具有新的特性：①表面能高；②对水泥空隙的微观填充作用；③化学活性的提高。

由于这些特性，使超细粉在水泥浆体中具有过去一般掺合料没有的功能。

在我国GB1344-1999规定的矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥中，矿渣、火山灰质材料及粉煤灰是与水泥熟料共同粉磨的，这些掺合料的粒径与水泥粒子是大体相等的。

而矿物质超细粉是作为混凝土的一个组分材料而被单cm/2；而一般水泥的细度仅为独粉磨的。

超细粉一般的比表面积≥6000gcm/2左右。

超细粉掺入水泥中起微观填充作用，并给混凝土带了许2800-3200g多新特性。

工程上经常使用的高性能混凝土超细粉的品种有:硅粉（SF)、粉煤灰(FA)超细矿渣(BFS)。

另外,还有超细沸石粉(NZ)、偏高岭土超细粉(MK)等等。

2 影响混凝土性能的因素2.1水灰比普通混凝土要想获得较高强度，主要是降低水灰比。

通过Rüsh提出的相图，水灰比与水泥浆组成关系（如图-1所示）。

石灰石粉对混凝土的性能影响分析论文

石灰石粉对混凝土的性能影响分析论文石灰石粉对混凝土的性能影响分析论文摘要：在高中物理的学习中，我们接触到了石灰石粉和石灰石粉混凝土，对其极为感兴趣，特在校图书馆查阅了大量文献资料，对此进行了相关总结。

石灰石粉是石灰石在生产碎石和机制砂过程中产生的细粉，在混凝土的应用中，具有活性效应、加速水化效应、减水效应、颗粒形貌效应等特点，值得我们进一步学习和研究。

关键词：石灰石粉；混凝土；活性；水化；减水；形态石灰石粉是石灰石在生产碎石和机制砂过程中产生的细粉，粒径为0.1-20um，比表面积为500～25000cm2/g，主要成分为氧化镁1.02%、三氧化二铁0.58%、三氧化二铝0.43%、碳酸钙90%、二氧化硅1.33%，其余量为6%。

石灰石粉作为矿物掺合料因其粒径较小，掺入混凝土中可以填充水化产物的孔隙，使得混凝土的孔隙率降低，混凝土孔结构得以改进。

由于它的分布比较广，价格便宜，用于混凝土中可以提高混凝土的各项性能，已被广泛地应用于国内外各大工程中。

将石灰石粉掺入混凝土中具有良好的特性，主要是因为石灰石粉颗粒较小和比表面积大，可以优化水泥颗粒的级配，填充水泥颗粒之间的间隙。

首先能够起到润滑骨料间粘结的作用，还又能够降低水泥颗粒之间的间隙水，颗粒间的间隔水层也随之变厚。

从而，能够增强新拌混凝土间的流动性。

石灰石粉掺合料对混凝土作用归纳起来主要有加速水化效应、活性效应和颗粒形貌效应。

1石灰石粉的活性效应在混凝土中加入石灰石粉，石灰石粉作用主要體现在以下方面：一是石灰石粉中的`CaCO3与水泥熟料C3A的反应；二是石灰石粉中的CaCO3与水泥初次水化反应生成的CH的反应。

国外学者研究了C3A熟料中分别掺0%、10%、20%和35%石灰石粉的混凝土。

在混凝土龄期为28天后，不掺石灰石粉水化产物的XRD衍射图谱发现：C3A熟料水化后，主要产物是Ca3A12O6·CaSO4·13H2O和3CaO·A12O3·Ca（OH）2·18H2O。

混凝土中掺入大理石粉对力学性能影响的研究

混凝土中掺入大理石粉对力学性能影响的研究1. 引言混凝土是一种普遍使用的建筑材料，其强度和耐久性对于建筑结构的稳定性至关重要。

近年来，研究人员开始探索掺入不同类型的材料以改善混凝土的性能。

其中一种备受关注的掺合料是大理石粉。

本文将深入研究掺入大理石粉对混凝土力学性能的影响，并提供对于这个主题的观点和理解。

2. 大理石粉对混凝土的影响2.1 抗压强度研究表明，适量掺入大理石粉可以显著提高混凝土的抗压强度。

大理石粉的细粒特性填补了混凝土颗粒之间的空隙，使得混凝土更加致密。

大理石粉的颗粒形状和表面特性有利于增强水泥石胶体的结构，提高混凝土的内聚力和强度。

在适当的掺入比例下，混凝土的抗压强度会显著提高。

2.2 抗拉强度掺入大理石粉对混凝土的抗拉强度也有一定的影响。

大理石粉的颗粒形状可以起到增强混凝土拉伸区域的作用，从而提高混凝土的抗拉强度。

大理石粉对水泥水化产物的产生和分布也有影响，进一步改善了混凝土的力学性能。

然而，需要注意的是，过量掺入大理石粉可能导致混凝土的脆性增加，降低其抗拉强度。

2.3 抗冻融性能混凝土的抗冻融性能是评价混凝土耐久性的一个重要指标。

研究表明，适量掺入大理石粉可以改善混凝土的抗冻融性能。

大理石粉的细粒特性可以填充混凝土孔隙，减少冻融循环中的水分进入和扩散，从而降低冻融损伤。

大理石粉对水泥水化产物的形成也有利于提高混凝土的抗冻融性能。

3. 观点和理解根据对混凝土中掺入大理石粉对力学性能影响的研究，可以得出以下观点和理解：适量掺入大理石粉可以显著提高混凝土的抗压强度和抗拉强度。

大理石粉填补了混凝土颗粒间的空隙，增强了混凝土的致密性，改善了水泥石胶体的结构，提高了混凝土的内聚力。

掺入大理石粉有助于改善混凝土的抗冻融性能。

大理石粉填充混凝土孔隙并促进水泥水化产物的形成，减少了冻融循环中水分的进入和扩散，从而降低了冻融损伤的风险。

然而，需要注意的是，过量掺入大理石粉可能会导致混凝土的脆性增加，降低其抗拉强度。

关于石粉含量影响C60高性能混凝土性能的研究

关于石粉含量影响C60高性能混凝土性能的研究摘要：本文根据具体实验，针对石粉含量影响C60高性能混凝土性能的情况作分析研究，在混合砂中配制不同比例的石粉含量进行对比试验，得出了石粉含量对C60混合砂高性能混凝土塑性开裂性以及抗压耐久性的影响规律，并提出了高性能混凝土的最佳配制方案，以期为有关方面提供必要的技术支持。

关键词：石粉；C60混凝土；收缩性能；影响；研究前言混凝土材料作为工程项目使用量最多的建筑材料，在各种建设工程中应用广泛。

随着建筑技术的不断提升，对于混凝土使用性能的要求也越来越高，其中高性能混凝土的结构耐久性就是最重要的研究课题之一。

现通过对配制混凝土时混合砂中的石粉含量作为研究对象，以具体试验进行石粉含量影响C60高性能混凝土性能的研究，旨在得出最佳的配置方案，从而获取最好性能的混凝土产品。

1 试验1.1 原材料水泥为P•II52.5级水泥；粉煤灰为F类I级粉煤灰，密度2.34g/cm3，细度（45μm筛筛余）5.1%，需水量比94%；磨细矿渣粉采用S95级矿渣粉，密度2.89g/cm3，比表面积403m2/kg，流动度比106%；机制砂为花岗岩机制砂；水泥、粉煤灰和矿渣粉化学组成如表1所示，粉煤灰、矿粉的矿物成分如图1、2所示；机制砂为花岗岩机制砂，河砂为优质河砂，基本物理性能如表2、3所示。

1.2 试验方法本试验以C60混合砂高性能混凝土为研究对象，对比研究不同量石粉对高性能混凝土结构性能的影响。

试验所用混凝土配合比如表4所示。

具体试验方法如下：1.2.1 早期塑性开裂采用尺寸为100mm×600mm×800mm的平板型模具，模具四边用角钢焊接而成，通过螺栓与底板固定于一体，模具内部铺设七根分别用50mm×50mm、40mm×40mm角钢与50mm×50mm钢板焊接而成的裂缝诱导器，并平行于模具短边。

具体如图3所示。

试验具体步骤参照GB/T50082—2009《普通混凝土长期性能和耐久性能试验方法》进行。

混凝土中添加橡胶粉对力学性能的影响研究

混凝土中添加橡胶粉对力学性能的影响研究一、研究背景：近年来，人们对环保材料的需求不断增加，而混凝土作为一种主要的建筑材料，其环保性和持久性的要求也越来越高。

橡胶粉是一种新型的环保材料，因其良好的弹性和耐久性，被广泛应用于各种领域。

在混凝土中添加一定量的橡胶粉，既能降低混凝土的密度，提高其抗震性能和抗裂性能，又能改善混凝土的耐久性和环保性能。

因此，研究混凝土中添加橡胶粉对力学性能的影响，对混凝土的开发和应用具有重要意义。

二、研究内容：本研究将对混凝土中添加不同比例的橡胶粉，对其力学性能进行测试和分析，主要包括以下内容：1、混凝土的配合比设计：本研究选用的是普通混凝土配合比设计，按照标准配合比设计，控制水灰比、骨料配合比等参数，以保证混凝土的基本性能。

2、橡胶粉的加入量：本研究将选取不同比例的橡胶粉，控制其加入量，以探究橡胶粉对混凝土力学性能的影响。

3、混凝土的力学性能测试：本研究将对混凝土进行强度、抗压、抗拉等力学性能测试，以了解混凝土的力学性能变化情况。

4、橡胶粉混凝土的微观结构分析：本研究将采用扫描电镜等方法对混凝土的微观结构进行观察和分析，以探究橡胶粉对混凝土微观结构的影响。

三、研究方法：1、材料准备：本研究将选用普通混凝土、橡胶粉、水和骨料等材料，按照预定比例进行配合。

2、混凝土的制备：将所有材料按照预定比例进行搅拌，制备出混凝土试块。

3、混凝土力学性能测试：采用标准试验方法对混凝土试块的力学性能进行测试，包括强度、抗压、抗拉等指标。

4、混凝土微观结构分析：采用扫描电镜等方法对混凝土的微观结构进行观察和分析。

四、预期结果：1、橡胶粉对混凝土的强度和抗压性能有一定影响，但影响较小。

2、橡胶粉对混凝土的抗拉性能有明显改善，能够提高混凝土的韧性和抗裂性能。

3、混凝土中添加橡胶粉能够降低混凝土的密度，提高其抗震性能。

4、橡胶粉对混凝土微观结构有一定影响，能够改善混凝土的孔隙度和结构紧密程度。

五、研究意义：1、为混凝土的开发和应用提供了一种新思路和方法，能够有效提高混凝土的性能和环保性能。

石灰石粉在高强混凝土的研究

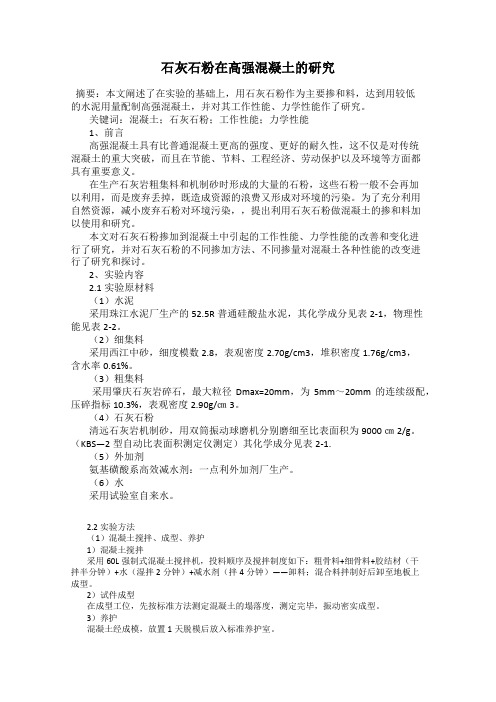

石灰石粉在高强混凝土的研究摘要：本文阐述了在实验的基础上，用石灰石粉作为主要掺和料，达到用较低的水泥用量配制高强混凝土，并对其工作性能、力学性能作了研究。

关键词：混凝土；石灰石粉；工作性能；力学性能1、前言高强混凝土具有比普通混凝土更高的强度、更好的耐久性，这不仅是对传统混凝土的重大突破，而且在节能、节料、工程经济、劳动保护以及环境等方面都具有重要意义。

在生产石灰岩粗集料和机制砂时形成的大量的石粉，这些石粉一般不会再加以利用，而是废弃丢掉，既造成资源的浪费又形成对环境的污染。

为了充分利用自然资源，减小废弃石粉对环境污染，，提出利用石灰石粉做混凝土的掺和料加以使用和研究。

本文对石灰石粉掺加到混凝土中引起的工作性能、力学性能的改善和变化进行了研究，并对石灰石粉的不同掺加方法、不同掺量对混凝土各种性能的改变进行了研究和探讨。

2、实验内容2.1实验原材料（1）水泥采用珠江水泥厂生产的52.5R普通硅酸盐水泥，其化学成分见表2-1，物理性能见表2-2。

（2）细集料采用西江中砂，细度模数2.8，表观密度2.70g/cm3，堆积密度1.76g/cm3，含水率0.61%。

（3）粗集料采用肇庆石灰岩碎石，最大粒径Dmax=20mm，为5mm～20mm的连续级配，压碎指标10.3%，表观密度2.90g/㎝3。

（4）石灰石粉清远石灰岩机制砂，用双筒振动球磨机分别磨细至比表面积为9000㎝2/g。

（KBS—2型自动比表面积测定仪测定）其化学成分见表2-1.（5）外加剂氨基磺酸系高效减水剂：一点利外加剂厂生产。

（6）水采用试验室自来水。

2.2实验方法（1）混凝土搅拌、成型、养护1）混凝土搅拌采用60L强制式混凝土搅拌机，投料顺序及搅拌制度如下：粗骨料+细骨料+胶结材（干拌半分钟）+水（湿拌2分钟）+减水剂（拌4分钟）——卸料；混合料拌制好后卸至地板上成型。

2）试件成型在成型工位，先按标准方法测定混凝土的塌落度，测定完毕，振动密实成型。

滑石粉在混凝土中的应用及对强度的影响分析

滑石粉在混凝土中的应用及对强度的影响分析混凝土作为一种常见的建筑材料，广泛应用于各种建筑工程中。

近年来，为了提高混凝土的性能和减少环境影响，研究人员开始探索添加掺合料的方法。

滑石粉作为一种常见的掺合料，在混凝土中有着重要的应用价值。

本文将对滑石粉在混凝土中的应用进行探讨，并分析其对混凝土强度的影响。

一、滑石粉在混凝土中的应用滑石粉是一种天然矿物粉末，主要成分为硅酸镁。

它在混凝土中的应用主要体现在以下几个方面：1. 提高混凝土的工作性能：滑石粉可以有效地改善混凝土的流动性和抗渗性能。

由于滑石粉颗粒的特殊形状和细度，它可以填充混凝土中的孔隙，减少水泥浆体的黏着力，使混凝土的流动性得到改善。

此外，滑石粉还可以改善混凝土的自流性，降低施工阻力，提高施工效率。

2. 提高混凝土的耐久性：滑石粉中的硅酸镁可以通过与水泥中的钙离子反应，生成一种致密的水化产物。

这种产物填充了混凝土的微孔隙，提高了混凝土的密实性和耐久性。

同时，滑石粉还可以减少混凝土中的氯离子渗透，降低钢筋锈蚀的风险。

3. 减少混凝土的碳排放：滑石粉作为一种矿物粉末，其生产过程中不需要进行煅烧，与水泥的生产相比，其碳排放量较低。

因此，在混凝土中添加滑石粉可以降低混凝土的碳足迹，减少对环境的负面影响。

二、滑石粉对混凝土强度的影响滑石粉的应用对混凝土的强度有一定的影响。

具体来说，它会对混凝土的初期强度和长期强度产生不同程度的影响。

1. 初期强度影响：滑石粉的添加可引起混凝土浆体的流动性改善，从而影响浆体流变行为，进而影响混凝土的初期强度发展。

研究表明，添加适量的滑石粉可以促使混凝土浆体的早期水化反应，加速硬化过程，从而提高混凝土的早期强度。

然而，添加过多的滑石粉可能会导致浆体的流动性过大，使混凝土变稀，从而降低初期强度。

2. 长期强度影响：滑石粉作为一种细粉料，其颗粒与水泥颗粒之间可以发生物理和化学反应，从而提高混凝土的长期强度。

研究表明，滑石粉的添加可以显著提高混凝土的抗压强度、抗折强度和抗拉强度。

超细石灰石粉对高强高性能混凝土的性能影响

０引言
目前，混凝土中所使用的细集料仍主要是河砂。一方面，随
出于保护环境的考虑，国许多地方已开始限制从江河中挖掘砂我
１２仪器设备．
ＫＹ一００ＫＹ１０Ｂ型扫描电镜。
着基础设施的大规模建设，天然河砂已难以满足需求；另一方面，２试验方法
超细石灰石粉对高强高性能混凝土的性能影响
潘明南段美云张桂祥
摘要：对超细石灰石粉作为掺合料对配制高强高性能混凝土的影响，究分析了超细石粉对混凝土性能的影响，针研以实现在混凝土各项性能满足要求的情况下，理减小坍落度，合降低水胶比，改善抗硫酸侵蚀性能，而提高经济效益。从关键词：细石灰石粉，强高性能混凝土，凝土性能超高混中图分类号：Ｕ５８３Ｔ２．１文献标识码：Ａ
试件规格采用１ｍ×１ｍ×ｉｍ的立方体混凝土试块，０ｃ０ｃ０ｃ
每组３块。试件成型后，在标准养护室中养护２，后移入先８ｄ然大量研究（如石灰石粉的微集料作用，灰石粉对水泥水化清水中养护７ｄ再在成型室中养护２ｄ称出各组试件的重量，石，，放的种种物理化学作用，￣ｏ与水泥水化产物反应生产的新生水人事先配制好的ｐｃｃ３Ｈ＝Ｉ的硫酸溶液中浸泡。不同种类试件各浸

混凝土中添加矿渣粉的力学性能研究

混凝土中添加矿渣粉的力学性能研究一、研究背景混凝土是建筑工程中常用的一种材料，其力学性能直接影响到工程的质量和安全。

为了提高混凝土的强度和耐久性，近年来研究人员开始关注混凝土中添加矿渣粉的效果。

矿渣粉是一种工业废料，其主要成分是硅酸盐和铝酸盐，具有良好的活性，可以与水发生反应生成胶凝材料，可以代替部分水泥使用。

通过添加矿渣粉可以减少水泥的用量，降低混凝土的碳排放，同时也可以提高混凝土的强度和耐久性。

二、研究目的本研究旨在探究混凝土中添加矿渣粉对其力学性能的影响，包括抗压强度、抗拉强度、抗弯强度等方面，为混凝土的优化设计提供理论基础和实验依据。

三、研究方法本研究采用实验方法进行。

首先，按照一定比例将矿渣粉掺入水泥中，制备混凝土试件。

然后，对试件进行压缩、拉伸、弯曲等力学性能测试，得到试件的抗压强度、抗拉强度、抗弯强度等指标。

最后，对实验结果进行统计分析，得出混凝土中添加矿渣粉对其力学性能的影响规律。

四、实验过程1. 材料准备本实验使用的材料包括水泥、矿渣粉、砂子、碎石和水。

水泥采用普通硅酸盐水泥，矿渣粉采用炉渣粉，砂子和碎石采用实验室常用的标准试验砂和碎石。

材料的配合比为水泥：矿渣粉：砂子：碎石=1：0.4：2.5：4。

水的用量按照水泥质量的0.4倍进行加水，混凝土的配制按照标准试验规程进行。

2. 试件制备将水泥、矿渣粉、砂子、碎石和水按照配合比放入混凝土搅拌机中进行搅拌，搅拌时间为5min。

将混凝土倒入标准试验模具中，每层用棒子敲击3~5次以排除气泡，填充至模具顶部后，用铁板刮平，并在表面压入试件编号。

将模具放在潮湿的环境中养护24h后，将试件从模具中取出，用湿布覆盖在表面，放在恒温恒湿的环境中进行养护。

3. 试验方法试件养护7d后，进行抗压强度测试。

将试件放在试验机上，施加垂直于试件轴线的压力，直到试件破坏。

测试时，每个试件进行3次试验，取平均值作为抗压强度值。

试件养护28d后，进行抗拉强度和抗弯强度测试。

石粉含量对混凝土工作性能和力学性能影响的研究

石粉含量对混凝土工作性能和力学性能影响的研究论文摘要本文主要研究了石粉含量对混凝土工作性能和力学性能的影响。

本文首先介绍了混凝土研究背景，包括混凝土材料，混凝土力学性能，混凝土工作性能和混凝土材料中的石粉。

此外，本文还介绍了不同石粉含量对混凝土力学性能和工作性能的影响，包括水化分数、抗渗等。

最后，本文讨论了混凝土材料在强度和耐久性方面的总体受控，以及石粉含量对混凝土材料性能和结构安全性的影响，并提出了改善混凝土工作性能和力学性能的一些适用性措施。

第一部分：绪论混凝土长期以来是世界上最常用的建筑材料之一，它的使用范围广泛，包括建筑物、桥梁、路面、隧道及水利工程中的结构等。

混凝土的力学性能和工作性能与其所含的材料、其中的石粉的含量密切相关，而石粉含量也是最重要的性能参数之一。

因此，研究石粉含量对混凝土工作性能和力学性能的影响，可以为混凝土材料的应用和开发提供参考。

第二部分：混凝土研究背景混凝土材料由多种不同材料组成，其中最主要的材料是水泥和砂砾，水泥砂浆中也含有一定比例的石粉。

石粉是混凝土材料中最重要的因素之一。

研究混凝土材料的力学性能，必须考虑石粉和其他材料的影响因素。

混凝土的力学性能受拉伸强度、压缩强度、抗折强度、抗渗性等影响，这些特性也受到石粉含量的影响。

第三部分：石粉含量对混凝土力学性能和工作性能的影响石粉的加入可以改善混凝土的力学性能。

研究表明，随着石粉含量的增加，混凝土抗压强度、抗折强度和抗渗性均有不同程度的提高。

同时，石粉含量增加也会减少混凝土的水化分数，同时会增加水化收缩，进而影响混凝土的工作性能。

第四部分：总结本文介绍了石粉含量对混凝土工作性能和力学性能的影响，以及该性能受石粉含量影响的机理。

根据以上研究，通过控制混凝土材料中石粉含量，可以改善混凝土的力学性能和工作性能，有利于提高混凝土材料的结构安全性和耐久性。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

ＭｅｃｈａｎｉｃａｌＰｒｏｐｅｒｔｉｅｓｏｆＵＨＳＣ
ＺＨＡＮＧＺｈｉ — ｈａｐ，ＳＨＵＩＺｈｏｎｇ一ｅ，ＹＵＲｕｉ，ＷＡＮＧＸｉｎ－ｐｅｎｇ，ＳＯＮＧＱｉｕ — ｌｅｉ
ｂｙｍａｓｓ）ｃｅｍｅｎｔ．Ｔｈｅｅｆｆｅｃｔｓｏｆｃｏｒａｌｉｆｌｌｅｒｓ０ｎｔｈｅｈｙｄｒａｔｉｏｎｐｒｏｄｕｃｔｓｏｆＵＨＳＣｗｅｒｅｓｔｕｄｉｅｄｂｙＸＲＤ
ｉｎｃｒｅａｓｅｗｉｔｈｔｈｅｉｎｃｒｅａｓｅｏｆｔｈｅｃｏｎｔｅｎｔｏｆｔｈｅｃｏｒａｌｉｌｆｌｅｒｓ．Ｔｈｅｍｉｎｉｍｕｍｖａｌｕｅｏｆｙｉｅｌｄｓｔｒｅｓｓａｎｄｐｌａｓｔｉｃｖｉｓｃｏｓｉｔｙｃａｎａｃｈｉｅｖｅ２．４６Ｐａ．３．２９Ｐａ・ＳｒｅｓｐｅｃｔｉｖｅｌｙｗｈｅｎｔｈｅｃｏｎｔｅｎｔｏｆｔｈｅｃｏｒａｌｉｆｌｌｅｒｓｉＳ１０％．ＴｈｅｍａｘｉｍｕｍｖａｌｕｅｏｆｓｌｕｍｐｌｏｆｗｄｉａｍｅｔｅｒｏｆＵＨＳＣｃａｎａｃｈｉｅｖｅａｂｏｕｔ３３０ＢｉｎｗｈｅｎｔｈｅａｍｏｕｎｔｏｆｃｏｒａｌｉｌｆｌｅｒｓｉＳ１０％．Ｌｅｓｓｔｈａｎ３０％ｏｆｃｏｒａｌｉｆｌｌｅｒｓｃａｎｉｎｃｒｅａｓｅｔｈｅｃｏｍｐｒｅｓｓｉｖｅｓｔｒｅｎｇｔｈｏｆＵＨＰＣ．ａｎｄｔｈｅ
能、流动度和强度的影响，利用ＸＲＤ、ＤＴＧ方法研究了礁石粉对ＵＨＳＣ水化产物的影响。结果表明，浆体的屈服应
力和塑性粘度随礁石粉掺量的增加先减小后增大，礁石粉掺量为１０％时的屈服应力和塑性粘度最小分别为２．４６
Ｐａ、３．２９Ｐａ・Ｓ；掺入适量的（ ≤２０％）礁石粉能提高ＵＨＳＣ的流动度，礁石粉掺量为１０％时的ＵＨＳＣ流动度最大为３３０ｍｍ；３０％以内掺入礁石粉能提高ＵＨＰＣ的抗压强度，且对ＵＨＳＣ的３ｄ抗压强度提高最明显；礁石粉的加入可以显著降低水泥水化放热峰值，礁石粉掺量越大，水化放热峰值降低的越明显，礁石粉的加入能明显推迟水泥水化放热达到峰值的时间；ＸＲＤ和ＤＴＧ结果表明礁石粉并不改变水化产物的种类。
（１．ＳｔａｔｅＫｅｙＬａｂｏｒａｔｏｒｙｏｆＳｉｌｉｃａｔｅＭａｔｅｉｒａｌｓｆｏｒＡｒｃｈｉｔｅｃｔｕｒｅｓ，ＷｕｈａｎＵｎｉｖｅｒｓｉｔｙｏｆＴｅｃｈｎｏｌｏｇｙ，Ｗｕｈａｎ４３００７０，Ｃｈｉｎａ；
ｓｔｒｅｎｇｔｈｃｏｎｃｒｅｔｅ（ＵＨＳＣ）ｗｅｒｅｓｔｕｄｉｅｄｗｉｔｈｄｉｆｆｅｒｅｎｔｌｅｖｅｌｓｏｆｒｅｐｌａｃｅｍｅｎｔ（０％，１０％，２０％ａｎｄ３０％
关键词：超高强混凝土（ＵＨＳＣ）；礁石粉；水泥水化
中图分类号：ＴＵ５２８文献标识码：Ａ文章编号：１００１．１６２５（２０１７）１２．３９９３－０６
ＥｆｆｅｃｔｏｆＣｅｍｅｎｔＳｕｂｓｔｉｔｕｔｉｏｎｂｙＣｏｒａｌＦｉｌｌｅｒｓｏｎｔｈｅＷｏｒｋａｂｉｌｉｔｙａｎｄ
第３６卷第１２期
２０１７年１２月
硅
酸
盐
通
报
Ｖｏ１．３６Ｎｏ．１２ＯＦＴＨＥＣＨＩＮＥＳＥＣＥＲＡＭＩＣＳＯＣＩＥＴＹ
礁石粉对超高强混凝土工作性能和力学性能的影响研究
张志豪，水中和，余睿，王鑫鹏，宋秋磊
（１．武汉理７－大学硅酸盐建筑材料国家重点实验室，武汉４３００７０；２．中铁大桥科学研究院有限公司，武汉４３００３４）
摘要：采用礁石粉取代部分（Ｏ％、１０％、２０％以及３０％）水泥时，对比研究了礁石粉对超高强混凝土（ＵＨＳＣ）流变性
２．ＣｈｉｎａＲａｉｌｗａｙＢｒｉｄｇｅＳｃｉｅｎｃｅＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅ，Ｌｔｄ．，Ｗｕｈａｎ４３００３４，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅｅｆｆｅｃｔｓｏｆｃｏｒａｌｉｆｌｌｅｒｓｏｎｔｈｅｒｈｅｏｌｏｇｉｃａｌｐｒｏｐｅｒｔｉｅｓ，ｆｌｕｉｄｉｔｙａｎｄｓｔｒｅｎｇｔｈｏｆＵｌｔｒａ — ｈｉｇｈ
ａｎｄＤＴＧ．Ｔｈｅｒｅｓｕｌｔｓｓｈｏｗｔｈａｔｔｈｅｙｉｅｌｄｓｔｒｅｓｓａｎｄｐｌａｓｔｉｃｖｉｓｃｏｓｉｔｙｏｆｔｈｅｓｌｕｒｒｙｄｅｃｒｅａｓｅｉｆｒｓｔａｎｄｔｈｅｎ
