简述pwm的原理及其应用
什么是脉冲宽度调制及其在电路中的应用
什么是脉冲宽度调制及其在电路中的应用脉冲宽度调制（Pulse Width Modulation，简称PWM）是一种调制方式，通过控制脉冲信号的宽度来实现信号的调制。
在电路中，PWM 广泛应用于调光、电机速度控制、音频放大等领域。
本文将详细介绍PWM的原理及其在电路中的应用。
一、PWM原理脉冲宽度调制的原理是利用周期为固定值的脉冲信号来表示模拟信号的幅度大小。
它的关键在于调制器，通过控制调制器输出脉冲的宽度，从而实现对模拟信号的调制。
在PWM信号中，脉冲的宽度代表了信号的幅度，宽度越大表示幅度越高，宽度越小表示幅度越低。
通常，PWM信号的周期是固定的，脉冲的宽度则根据输入模拟信号进行动态调整。
二、PWM在电路中的应用1. 调光控制PWM在LED调光控制中得到了广泛的应用。
通过控制PWM信号的频率和占空比（脉冲高电平与周期之比），可以实现对LED的亮度调节。
当占空比为100%时，LED处于全亮状态；当占空比为0%时，LED关闭。
2. 电机速度控制PWM可以用于电机的速度控制。
通过控制PWM信号的占空比，可以控制电机的平均输出功率，从而调节电机的转速。
一般情况下，占空比越大，电机转速越高；占空比越小，电机转速越低。
3. 音频放大PWM还可以用于音频放大电路中。
通过将音频信号转换为PWM 信号，再通过滤波电路将其转换为模拟信号，可以实现音频的放大。
PWM音频放大具有高效率和低失真的优点，因此在功率放大器中得到了广泛的应用。
4. 电源控制PWM可以用于电源控制电路中，通过控制PWM信号的占空比来调节输出电压的大小。
这种方式在开关电源中特别常见，可以实现高效率的能量转换，并具备较好的稳定性和响应速度。
5. 无线通信PWM在无线通信系统中也有一定的应用。
在数模转换和调制过程中，会使用PWM信号对模拟信号进行抽样和调制，转换成数字信号后再通过调制器进行数据传输。
三、总结脉冲宽度调制是一种通过控制脉冲信号的宽度来实现信号调制的方法。
pwm降压原理
pwm降压原理PWM降压原理概述PWM（Pulse Width Modulation）是一种常用的控制技术，通过对信号的脉宽进行调制，实现对电压或电流的调节。
PWM降压原理就是利用PWM技术来降低输入电压的输出电压。
本文将详细介绍PWM降压原理及其工作原理、特点和应用。
工作原理PWM降压原理的核心是通过周期性改变开关器件（如MOS管）的导通时间，将输入电压转换为脉冲信号，然后通过滤波电路平滑输出。
PWM降压电路通常由开关电源控制器、功率开关器件、滤波电路和反馈控制回路组成。
开关电源控制器负责产生PWM信号，并根据反馈信号调节占空比，控制输出电压的稳定性。
功率开关器件用于实现开关动作，通常采用MOS管或IGBT。
滤波电路通过电感和电容的组合，滤除PWM 信号中的高频成分，得到平稳的输出电压。
反馈控制回路用于监测输出电压，并将反馈信号与参考信号进行比较，通过控制开关器件的导通时间来调节输出电压。
特点PWM降压原理具有以下几个特点：1.高效性：由于PWM技术能够精确控制开关器件的导通时间，使得功率开关器件能够在较小的开关损耗下工作，提高了能量转换的效率。
2.稳定性：PWM降压电路通过反馈控制回路实时监测输出电压，根据反馈信号调节占空比，使得输出电压稳定在设定值附近。
3.可靠性：PWM降压电路采用开关器件进行开关动作，避免了传统线性降压电路中的功耗和热量问题，提高了电路的可靠性和稳定性。
4.灵活性：PWM降压电路具有较高的可调节范围，可以根据实际需求调节输出电压，适应不同的应用场景。
应用PWM降压原理广泛应用于各种领域，包括电力电子、通信、工业自动化等。
具体应用如下：1.电力电子：PWM降压电路可以实现对直流电源的降压和稳压，常用于电力电子设备中。
2.通信：PWM降压电路可以用于通信设备的电源模块，实现对输入电压的降压和稳定输出。
3.工业自动化：PWM降压电路可以实现对工业设备的电源供应，满足不同工作电压要求。
PWM控制芯片SG3525原理及应用
PWM控制芯片SG3525原理及应用SG3525是一种常用的PWM（脉宽调制）控制芯片，广泛应用于交流电源、逆变器、电机调速等领域。
本文将从原理、功能以及应用方面对SG3525进行详细介绍。
一、原理SG3525是一种集成电路芯片，通过调整其内部电路的工作状态来实现对输出信号的脉宽调制。
脉宽调制是一种调制技术，可以通过改变信号的脉冲宽度来改变信号的平均值。
在SG3525中，通过比较器和内部参考电压源实现了对输入信号进行比较和控制，从而实现对输出信号的脉宽调制。
SG3525的内部电路主要包括一个比较器、一个误差放大器、一个频率振荡器和一个输出驱动器。
误差放大器用于比较输入信号和反馈信号的差异，并生成一个误差信号，然后将误差信号传递给频率振荡器。
频率振荡器将误差信号转换为一系列的方波信号，并通过比较器进行比较。
比较器将方波信号与一个三角波信号进行比较，并生成一个PWM信号。
PWM信号经过输出驱动器放大后，可以用于驱动负载。
二、功能1.脉宽调制：SG3525可以实现对输出信号的脉宽调制，通过调整输入信号的脉冲宽度来改变输出信号的平均值。
这种技术可以用于实现直流至交流逆变器、交流电源等应用。
2.频率控制：SG3525内部集成一个可调的频率振荡器，可以通过外部电阻和电容调整振荡频率，从而适应不同应用的需求。
3.正反馈电流限制：SG3525具有一个正反馈电流限制功能，可以保护输出级的功率晶体管免受电流过大而损坏。
4.死区时间控制：SG3525可以通过外部电阻和电容调整死区时间，从而控制开关器件的切换时间，减少开关过渡过程中的损失。
三、应用1.交流电源：SG3525可以用于交流电源的脉宽调制，通过将直流电转换为交流电，从而实现对交流电源输出电压和频率的控制。
2.逆变器：SG3525可以通过脉宽调制技术实现对逆变器输出电压和频率的控制，将直流电转换为交流电，广泛应用于太阳能和风能转换系统。
3.电机调速：SG3525可以通过脉宽调制技术实现对电机转速的控制，通过调整脉冲宽度来改变电机的平均输出电压，从而实现电机的调速功能。
PWM基本原理及其实现方法
ICR1=0x00FF;
11
PWM实现程序
直流电机控制函数 void dc_moto_control(uint8 *point)
包含：
if(0x80 == *point)
M1_T; //MOTO1停止
else if(*point < 0x80)
{
OCR0 = 70 + (uint8)(((uint16)(0x7f - *point) * 145)/100);
2
电枢电压“占空比”与平均电 压关系图
3
电枢电压“占空比”与平均电 压关系
Vd = Vmax*D 式中，Vd——电机的平均速度； Vmax——电机全通电时的速度(最大)； D = t1/T 当我们改变占空比 D = t1/T 时，就可以得到
不同的电机平均速度，从而达到调速的目的。 严格地讲，平均速度 n 与占空比 D 并不是严 格的线性关系，在一般的应用中，可以将其近 似地看成线性关系。
OCR2 = 70 + (uint8)(((uint16)(0x7f - *(point+1)) * 145)/100);
M2_L;
}
else
{
OCR2 = 70 + (uint8)(((uint16)(*(point+1) - 0x80) * 145)/100);
M2_R;
}
13
PWM实现程序
if(0x80 == *(point+2)) M3_T; //MOTO3停止
else if(*(point+2) < 0x80)
{
OCR1A = 70 + (((uint16)(0x7f - *(point+2)) * 145)/100);
pwm基本原理
pwm基本原理PWM基本原理。
PWM（Pulse Width Modulation）是一种常见的调制技术，它通过改变脉冲信号的占空比来实现对电路的控制。
在各种电子设备中，PWM技术都有着广泛的应用，比如电机驱动、LED亮度调节、DC-DC变换器等领域。
本文将介绍PWM的基本原理及其在电子领域中的应用。
首先，我们来了解一下PWM的基本原理。
PWM信号是由一个固定频率的周期性脉冲信号和一个可变占空比的调制信号组成。
脉冲信号的周期是固定的，而占空比是可以调节的。
占空比是指脉冲信号中高电平的时间占整个周期的比例，通常用百分比来表示。
通过改变占空比，可以控制输出信号的平均功率，从而实现对电路的精确控制。
PWM信号的产生通常采用定时器和比较器来实现。
定时器用来产生固定频率的脉冲信号，而比较器则用来比较一个模拟信号和一个参考值，从而产生可变占空比的调制信号。
通过这种方式，可以实现对电路的精确控制，同时也可以减小功率损耗，提高能效。
在电机驱动领域，PWM技术被广泛应用。
通过控制电机的输入电压，可以改变电机的转速和转矩，从而实现对电机的精确控制。
同时，PWM技术还可以减小电机的能耗，提高系统的能效。
在一些需要频繁启停的场合，PWM技术也可以减小电机的启动冲击，延长电机的使用寿命。
另外，PWM技术还被广泛应用于LED亮度调节。
通过改变LED的通电时间，可以改变LED的亮度，从而实现对照明系统的亮度调节。
与传统的调光方法相比，PWM调光具有调光范围广、调光平稳、无闪烁等优点，因此在照明领域中得到了广泛应用。
除此之外，PWM技术还被应用于DC-DC变换器中。
通过控制开关管的导通时间，可以实现对输出电压的精确调节。
同时，PWM技术还可以减小开关管的功率损耗，提高变换器的能效。
在一些对能效要求较高的场合，PWM技术可以发挥其优势，提高系统的能效。
综上所述，PWM技术是一种常见的调制技术，它通过改变脉冲信号的占空比来实现对电路的控制。

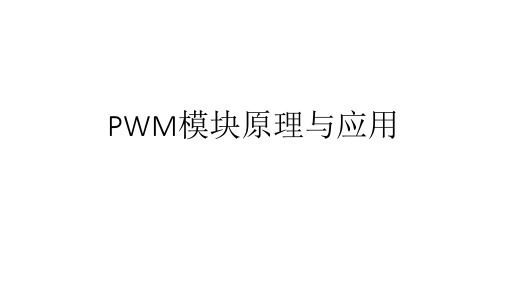

PWM模块原理与应用
第五步：设置比较值CMPA/CMPB
• 比较值 void PWM_setCmpA(PWM_Handle pwmHandle,const uint16_t pwmData)； • 值更新方式 void PWM_setShadowMode_CmpA(PWM_Handle pwmHandle,const PWM_ShadowMode_e shadowMode)； • 更新时刻 void PWM_setLoadMode_CmpA(PWM_Handle pwmHandle,const PWM_LoadMode_e loadMode)； 注：设置CMPB就是上述函数中CmpA改为CmpB。
第一步：引入系统时钟信号SYSCLKOUT
• void CLK_enablePwmClock(CLK_Handle clkHandle, const PWM_Number_e pwmNumber)；
第二步：产生PWM时钟TBCLK
void PWM_setHighSpeedClkDiv(PWM_Handle pwmHandle,const PWM_HspClkDiv_e clkDiv); void PWM_setClkDiv(PWM_Handle pwmHandle,const PWM_ClkDiv_e clkDiv);
第二步：PIE中断管理
• 定位好在PIE和CPU的中断号，中断向量位置
• PWM模块级许可 void PWM_enableInt(PWM_Handle pwmHandle); • PIE级许可 • CPU级许可
第三步：中断服务程序
• PWM模块可以改变周期值和比较值的设定。
• 清除标志 void PWM_clearIntFlag(PWM_Handle pwmHandl；
pwm波产生的原理
pwm波产生的原理一、引言脉冲宽度调制（PWM）是一种用于控制电子设备的方法，它通过改变信号的占空比来控制输出电压或电流。
PWM波产生的原理是基于时间间隔和占空比的变化来实现对输出信号的精确控制。
在本文中，我们将深入探讨PWM波产生的原理及其应用。
二、PWM波概述PWM波是一种周期性方波信号，其周期为T，占空比为Duty Cycle （DC）。
在一个完整的周期内，PWM波由两个状态组成：高电平和低电平。
高电平持续时间为TDuty Cycle*T，低电平持续时间为(1-Duty Cycle)*T。
三、产生PWM波的方法1.模拟方式模拟方式是最早也是最简单的产生PWM波形的方法。
这种方法使用一个可变电阻器和一个稳压器构成一个简单的反馈环路，通过调节可变电阻器来改变反馈电压从而改变输出信号占空比。
这种方法具有简单易行、成本低廉等优点，但存在精度不高、受环境干扰大等缺点。
2.数字方式数字方式是现代产生PWM波形最常用也最有效率的方法。
它使用微控制器或FPGA等数字电路来产生PWM波形，具有精度高、稳定性好、灵活性强等优点。
数字方式产生PWM波形的核心是计数器，通过计数器的计数值和设定值之间的比较来确定输出信号的占空比。
四、PWM波的应用1.电机控制PWM波可用于直流电机和交流电机的控制。
在直流电机中，PWM波可以改变电机绕组中通入电流的方向和大小，从而控制电机转速和方向。
在交流电机中，PWM波可以通过变频器将交流电源转换为直流电源，并通过调节占空比来改变输出频率和幅值。
2.LED调光LED灯具常常使用PWM波进行调光。
通过改变PWM波形信号的占空比，可以改变LED灯具输出光线强度，实现亮度调节。
3.音频放大器PWM波也可用于音频放大器中。
将音频信号与高频三角波进行比较后得到一个模拟信号，然后经过滤波后得到原始音频信号。
五、总结本文深入探讨了PWM波产生的原理及其应用。
从模拟方式到数字方式再到应用领域，我们了解到了PWM波的基本概念和产生方法，以及其在电机控制、LED调光和音频放大器等领域中的应用。
蓝牙模块PWM输出技术原理和优势应用详解
PWM输出技术原理和蓝牙模块应用优势详解随着科技的不断进步，无线通信技术得到了广泛的应用。
其中，蓝牙技术作为一种近距离无线通信技术，已经成为了物联网设备中不可或缺的一部分。
近年来，越来越多的蓝牙模块被应用于各种领域，例如智能家居、智能穿戴设备、智能车辆等。
其中，PWM输出成为了一些蓝牙模块的重要特点之一。
本文将详细介绍PWM输出在蓝牙模块中的应用，包括PWM 输出的原理、优势、实现方法以及应用案例。
PWM输出原理PWM（Pulse Width Modulation）是一种数字信号处理技术，其基本原理是通过对一系列脉冲的宽度进行调制，来实现对模拟信号的控制。
PWM信号由一系列脉冲组成，这些脉冲的宽度是固定的，但是脉冲的占空比可以随着时间的变化而改变。
PWM信号的占空比越高，表示信号的电平越高，反之则越低。
因此，PWM信号可以被用来表示数字信号或者模拟信号。
在蓝牙模块中，PWM输出是一种数字信号输出方式，其基本原理是将数字信号通过PWM 调制转换成模拟信号输出。
具体来说，PWM输出通过对一系列脉冲的宽度进行调制，将数字信号转换成一定频率的方波信号，然后再通过滤波器将方波信号转换成直流电压信号输出。
由于PWM输出的输出电压是直流电压，因此可以用来控制一些模拟器件，例如LED灯、电机等。
PWM输出的优势相比其他输出方式，PWM输出具有以下优势：精度高：PWM输出通过对脉冲宽度的调制来实现数字信号到模拟信号的转换，因此精度比较高。
通常情况下，PWM输出的精度可以达到0.1%。
稳定性好：由于PWM输出是通过数字信号来控制模拟信号，因此其稳定性比较好。
相比模拟信号，数字信号更加稳定，不易受到外界干扰。
可控性好：PWM输出可以通过改变脉冲的宽度来实现对模拟信号的控制。
因此，PWM输出可以实现对模拟器件的精细控制。
易于实现：PWM输出只需要很少的硬件电路就可以实现，因此易于实现。
同时，PWM输出的控制算法也比较简单，易于实现。
