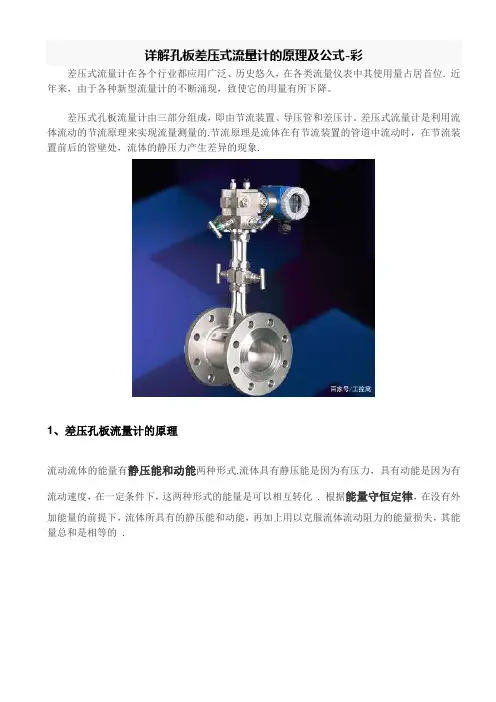

详解孔板差压式流量计的原理及公式-彩差压式流量计在各个行业都应用广泛、历史悠久,在各类流量仪表中其使用量占居首位. 近年来,由于各种新型流量计的不断涌现,致使它的用量有所下降。

差压式孔板流量计由三部分组成,即由节流装置、导压管和差压计。

差压式流量计是利用流体流动的节流原理来实现流量测量的.节流原理是流体在有节流装置的管道中流动时,在节流装置前后的管壁处,流体的静压力产生差异的现象.1、差压孔板流量计的原理流动流体的能量有静压能和动能两种形式.流体具有静压能是因为有压力,具有动能是因为有流动速度,在一定条件下,这两种形式的能量是可以相互转化 . 根据能量守恒定律,在没有外加能量的前提下,流体所具有的静压能和动能,再加上用以克服流体流动阻力的能量损失,其能量总和是相等的 .图 2 表示在节流装置前后截面Ⅰ、Ⅱ及Ⅲ处流体压力与速度的分布情况.流体在到达截面Ⅰ之前,以一定的流速v1流动,此时静压力为p1. 在接近节流装置时,由于遇到节流装置的阻碍,使靠近管壁处的流体受到节流装置的阻挡作用,使部分动能转化为静压能,使得节流装置入口端面靠近管壁处的流体静压力升高,并且远大于管径中心处的压力,因此节流装置入口端面处产生一径向压差 .在径向压差的作用下,流体产生径向加速度,从而使靠近管壁处的流体质点的流动方向倾斜于管道中心轴线,出现缩脉现象.由于受到惯性作用,流速的最小截面并不在节流装置的孔口处,而是经过节流装置之后仍继续收缩,到截面Ⅱ处流速达到最小,此时流速大,即v2,之后流速又逐渐扩大,至截面Ⅲ后完全恢复,流速逐渐降到原值,即v3=v1.2、差压孔板式流量方程推导流体流经节流装置时,不对外做功,没有外加能量,流体本身也没有温度变化 . 在管道内流动的流体,对于管道中任意两个截面都符合伯努利方程,现选截面Ⅰ和Ⅱ(见图2)进行分析。

流体的伯努利方程:从上式可以看出:流量与压力差ΔP 的平方根成正比 .对于可压缩流体流量监测,因其易发生体积变化,所以在流量方程中要引入膨胀系数ε,则流量基本方程可写为:式中:qv、qm分别为被测介质的体积流量和质量流量;A0节流装置的开孔截面积;ρ 节流装置前的流体密度 .式(13)、(14)为节流式流量计的流量方程,即压差和流量间的定量关系 .由流量基本方程可以看出,在其他条件不变的前提下,流量与压差的平方根成正比,要知道流量与压力差的真实关系,关键在于α 的取值.α 是受许多因素影响的综合性系数,对于标准节流装置,其值可以从有关手册中查出;对于非标准节流装置,其值主要由实验方法得到 .3、差压孔板式流量计优缺点3.1 差压式流量计的优点:①标准差压式流量计应用广泛,结构简单牢固,性能稳定可靠,使用寿命长,安装方便,适用于大流量的测量 .②标准节流装置适用于测量管道直径大于50mm,雷诺数在指数104-105以上,流体应当清洁且充满全部管道,同时不发生相变 .3.2差压式流量计的缺点:①差压式流量计的测量精度偏低,测量的重复性、度在流量计中处于中等水平,由于各种因素的综合影响,其度难以提高.②流量测量范围度窄,由于流量与仪表信号(差压)的平方根成正比关系,范围度一般仅3:1-4:1.③现场安装条件要求较高,为保证流体在节流装置前后为稳定的流动状态,在节流装置的上、下游必须配置一定长度的直管段(指孔板,喷嘴),一般难以满足.④差压式流量计的压损较大,孔板流量计的压损最大,喷嘴流量计次之,文丘里管流量计最小,当不允许有较大的管道压损时,不宜采用.⑤检测件与差压显示仪表之间的引压管线容易产生泄漏、堵塞、冻结及信号失真等故障.4结论差压式流量计的流量基本方程主要是根据伯努利方程和流体连续性方程进行推导而得到的。

差压式流量计的原理

差压式流量计的原理

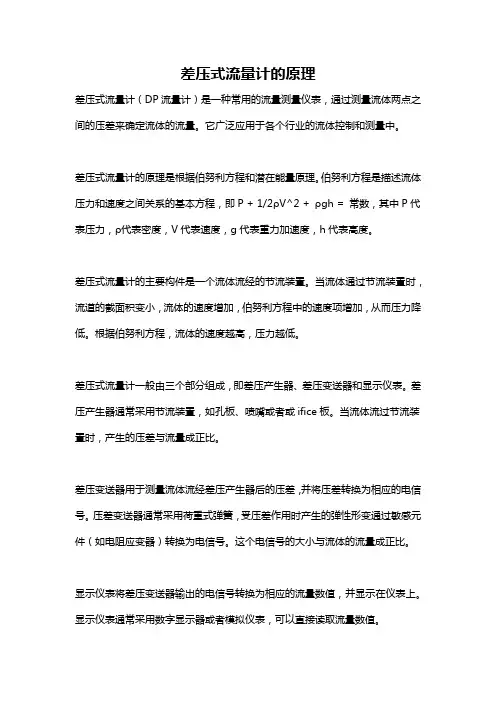

差压式流量计的原理差压式流量计(DP流量计)是一种常用的流量测量仪表,通过测量流体两点之间的压差来确定流体的流量。

它广泛应用于各个行业的流体控制和测量中。

差压式流量计的原理是根据伯努利方程和潜在能量原理。

伯努利方程是描述流体压力和速度之间关系的基本方程,即P + 1/2ρV^2 + ρgh = 常数,其中P代表压力,ρ代表密度,V代表速度,g代表重力加速度,h代表高度。

差压式流量计的主要构件是一个流体流经的节流装置。

当流体通过节流装置时,流道的截面积变小,流体的速度增加,伯努利方程中的速度项增加,从而压力降低。

根据伯努利方程,流体的速度越高,压力越低。

差压式流量计一般由三个部分组成,即差压产生器、差压变送器和显示仪表。

差压产生器通常采用节流装置,如孔板、喷嘴或者或ifice板。

当流体流过节流装置时,产生的压差与流量成正比。

差压变送器用于测量流体流经差压产生器后的压差,并将压差转换为相应的电信号。

压差变送器通常采用荷重式弹簧,受压差作用时产生的弹性形变通过敏感元件(如电阻应变器)转换为电信号。

这个电信号的大小与流体的流量成正比。

显示仪表将差压变送器输出的电信号转换为相应的流量数值,并显示在仪表上。

显示仪表通常采用数字显示器或者模拟仪表,可以直接读取流量数值。

可以根据差压的变化情况来确定流体的流量。

一般情况下,差压式流量计的标定曲线是提前绘制好的,通过查表或者数学曲线拟合可以得到流量值。

根据测得的差压值和标定曲线,可以准确地计算出流体的流量。

差压式流量计的优点是测量范围广、精度高、体积小、结构简单、维护方便并且成本较低。

但也有一些局限性,例如易受到测量介质密度变化的影响,要求管路对称且无空气或气泡等。

总结起来,差压式流量计的原理是通过测量流体在节流装置处产生的压差来确定流体的流量。

主要由差压产生器、差压变送器和显示仪表组成。

通过测量差压并转换为电信号,得到流体的流量数值。

差压式流量计具有测量范围广、精度高、结构简单等优点,在工业生产和流体控制中得到广泛应用。

差压式流量计工作原理

差压式流量计工作原理

差压式流量计工作原理
差压式流量计是一种常用的流量测量仪器,它的工作原理是基于流体动力学原理和比例关系。

下面将详细介绍差压式流量计的工作原理。

差压式流量计由一个管道和两个测压孔组成。

当流体通过管道时,由于管道的几何形状和流体的流动速度等因素,在管道中会形成一个压力差。

为了测量压力差,需要分别在管道的两侧设置测压孔,并通过两个压力传感器来测量这两个位置的压力。

具体来说,当流体通过管道时,由于管道内部存在流速差异,流体在较狭窄的管道部分流速会加快,而在较宽阔的管道部分流速会减慢。

根据质量守恒定律,流体通过狭窄部分时的流速增加导致了压力的减小,而通过宽阔部分时的流速减小则导致了压力的增加。

因此,在管道的两侧测得的压力值将不同,形成了压力差。

差压式流量计利用这个压力差来计算流体的流量。

根据流体力学定律,当流体通过狭窄部分时的流速增加时,压力降低的程度会随之增大;而通过宽阔部分时的流速减小时,压力增加的程度也会增大。

这种关系通过一个经验公式来描述,即流量与压力差成正比。

因此,通过测量压力差可以得到流体的流量。

为了实现流量的测量,差压式流量计还需要进行一些修正,以消除压力差的影响。

这些修正是通过引入测量参数和流体性质的修正系数来实现的。

总的来说,差压式流量计的工作原理是基于测量管道两侧的压力差,利用流体力学定律和经验公式计算出流体的流量。

这种流量计是一种简单、可靠且广泛应用的流量测量仪器。

差压式流量计的应用分析

差压式流量计的应用分析

姓名:见习单位:论文指导:主要内容:差压式流量计在天然气产销厂的应用分析差压式流量计的应用分析1.差压式流量计介绍1.1结构差压式流量计主要由差压装置、差压变送器和流量积算仪组成。

1.2测量原理当流体流经管道内的节流件时,流速将在节流件处形成局部收缩,因而流速增加,静压力降低,于是在节流件前后便产生了压差。

流体流量愈大,产生的压差愈大,这样可依据压差来衡量流量的大小。

1.3理论基础差压式流量计是以伯努利方程和流动连续性方程为依据,当被测介质流经差压件时,在其两侧产生差压,由差压与流量的关系,通过测量差压确定流体的流量。

1.4差压式流量计与其他类型流量计的比较2.常见差压式流量计2.1常用节流装置标准节流装置:按照标准文件设计、制造、安装和使用,无须经实流校准即可确定其流量值并估算流量测量误差。

①孔板:具有测量精度高、安装方便、使用范围广、造价低、无需实流校准等特点,广泛应用于各种介质的流量测量。
