根据霍尔效应测磁场的几种方法归纳总结
霍尔效应测磁场——数据处理
霍尔效应测磁场——数据处理霍尔效应是一种利用外加磁场引起的电荷载流子的偏转而产生的电压差来测量磁场的方法。
霍尔效应传感器是一种常用的磁传感器，可以将磁场的大小和方向转换成电信号输出。
本文将介绍如何对霍尔效应测量的数据进行处理。
1. 霍尔电压与磁场的关系在一定磁场强度下，霍尔效应传感器输出的电压与其所受到的磁场的大小和方向有关。
通常情况下，磁场的大小越大，霍尔电压也越大。
而磁场的方向与传感器的位置和安装方向密切相关。
2. 实验测量与数据记录在实验中，首先需要进行传感器的校准。
一般情况下，使用标准磁场源进行校准，校准结果将用于后续的数据处理。
在进行测量时，需记录当时的环境信息，包括温度、湿度、磁场来源等。
同时，应记录每次测量的数据，包括霍尔电压和磁场方向等。
3. 数据处理在数据处理中，首先应将原始数据进行清洗和去噪，排除异常值和噪声干扰。
然后，应将数据转换成所需的单位，例如将霍尔电压转换为磁场强度的单位（单位为高斯）。
接下来，应对数据进行拟合，以确定霍尔电压与磁场的关系。
针对所得到的数据，可以选择一些常用的数学模型，例如线性、指数、对数等模型，通过拟合方法得出最优的模型参数，并进行模型优度的检验。
最后，应利用所得到的模型，由霍尔电压反推磁场的大小和方向。
根据实际应用需求，可以对反推出的磁场进行滤波、分析和标定等处理，以提高测量的精度和可靠性。
4. 总结霍尔效应测量磁场是一种简便、快速和便捷的方法，得到的数据可以应用于多个领域和实际问题中。
通过对数据的清洗、转换、拟合和处理，可以得到准确和可靠的数学模型和测量结果，为后续的磁场应用提供了有效的支撑。
霍尔法测磁场
霍尔法测磁场
霍尔法是一种测量磁场强度的方法，利用霍尔效应的原理。
霍尔效应是指当电流通过一块具有特定材料的导体时，垂直于电流和磁场方向的电压差产生。
这个电压差被称为霍尔电压，它与通过导体的电流和磁场强度成正比。
霍尔法测量磁场强度的步骤如下：
1. 准备霍尔元件：选择一块具有霍尔效应的材料，通常为霍尔片或霍尔传感器。
2. 连接电路：将霍尔元件连接到电路中，通常包括一个电流源以供电流通过霍尔元件，以及一个电压测量器来测量霍尔电压。
3. 设置磁场：将待测磁场放置在霍尔元件附近，确保磁场垂直于电流方向。
4. 测量电压：通过调节电流源使得电流通过霍尔元件，同时使用电压测量器测量霍尔电压。
5. 计算磁场强度：利用已知的电流值和比例关系，根据测量到的霍尔电压计算出磁场强度。
需要注意的是，为了准确测量磁场强度，霍尔元件应该被放置在磁场的均匀区域，并且不受其他电磁干扰。
另外，不同的霍尔元件对应不同的电路连接方式和计算公式，具体操作需要根据具体的霍尔元件和电路要求来确定。
霍尔效应法测量磁场
实验3.7 霍尔效应法测量磁场随着电子技术的不断发展，霍尔器件越来越得到广泛的应用。
霍尔效应不但是测定半导体材料电学参数的主要手段，而且，随着实验电子技术的进展，利用该效应制成的霍尔器件，由于结构简单、频率响应宽（高达10GHz）、寿命长、可靠性高等优点，已广泛用于非电量电测、自动控制和信息处理等方面。
置于磁场中的载流体，如果电流方向与磁场垂直，则在垂直于电流和磁场的方向会产生一附加的横向电场，这个现象是霍普金斯大学研究生霍尔于1879年在研究载流导体载磁场中受力性质时发现的一种电磁现象，后被称为霍尔效应。
【实验目的】1．了解霍尔效应实验原理以及有关霍尔器件对材料要求的知识。
2．掌握测试霍尔元件的工作特性的方法。
3．学习用霍尔效应测量磁场的方法。
4．学习用“对称测量法”消除副效应的影响。
5．描绘霍尔元件试样的V H− I S和V H− I M曲线。
6．学习用霍尔元件测绘长直螺线管的轴向磁场分布，描绘B - X曲线。
【实验原理】1．霍尔效应法测量磁场原理霍尔效应从本质上讲是指运动的带电粒子在磁场中受洛伦兹力作用而引起偏转的现象。
当带电粒子（电子或空穴）被约束在固定材料中时，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场。
对于图3-20所示的半导体试样，若在X方向通以电流I S ，在Z方向加磁场B，则在Y方向即试样A、A' 方向电极两侧就开始聚积异号电荷而产生相应的附加电场—霍尔电场，电场的指向取决于试样的导电类型。
图3-20 霍尔效应法测量磁场原理显然，该电场阻止载流子继续向侧面偏移，当载流子所受到的横向电场力eE H与洛伦兹力相等时，样品两侧电荷的积累就达到平衡，故有eE H （3-44）v eB其中H E 为霍尔电场，v 是载流子在电场方向上的平均漂移速度。
设试样的宽度为b ，厚度为d ，载流子浓度为n ，则bd v ne I S = （3-45）由式（3-44）和式（3-45）可得dB I R d BI ne b E V S H S H H ===1（3-46） 即霍尔电压V H （A 、A ′电极之间的电压）与I S B 乘积成正比，与试样厚度d 成反比。

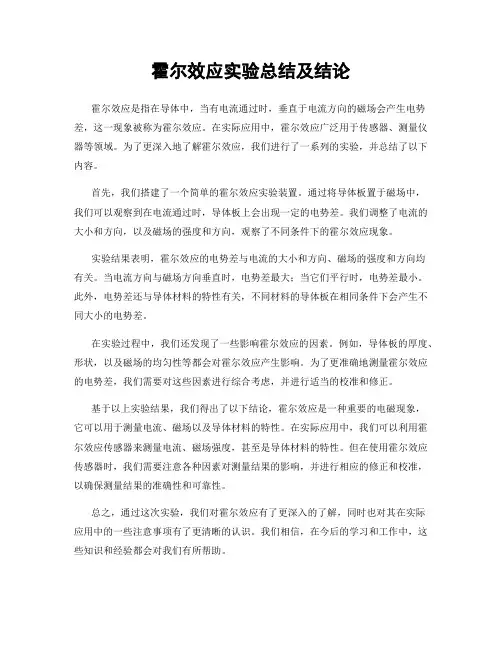

霍尔效应实验总结及结论
霍尔效应实验总结及结论霍尔效应是指在导体中，当有电流通过时，垂直于电流方向的磁场会产生电势差，这一现象被称为霍尔效应。
在实际应用中，霍尔效应广泛用于传感器、测量仪器等领域。
为了更深入地了解霍尔效应，我们进行了一系列的实验，并总结了以下内容。
首先，我们搭建了一个简单的霍尔效应实验装置。
通过将导体板置于磁场中，我们可以观察到在电流通过时，导体板上会出现一定的电势差。
我们调整了电流的大小和方向，以及磁场的强度和方向，观察了不同条件下的霍尔效应现象。
实验结果表明，霍尔效应的电势差与电流的大小和方向、磁场的强度和方向均有关。
当电流方向与磁场方向垂直时，电势差最大；当它们平行时，电势差最小。
此外，电势差还与导体材料的特性有关，不同材料的导体板在相同条件下会产生不同大小的电势差。
在实验过程中，我们还发现了一些影响霍尔效应的因素。
例如，导体板的厚度、形状，以及磁场的均匀性等都会对霍尔效应产生影响。
为了更准确地测量霍尔效应的电势差，我们需要对这些因素进行综合考虑，并进行适当的校准和修正。
基于以上实验结果，我们得出了以下结论，霍尔效应是一种重要的电磁现象，它可以用于测量电流、磁场以及导体材料的特性。
在实际应用中，我们可以利用霍尔效应传感器来测量电流、磁场强度，甚至是导体材料的特性。
但在使用霍尔效应传感器时，我们需要注意各种因素对测量结果的影响，并进行相应的修正和校准，以确保测量结果的准确性和可靠性。
总之，通过这次实验，我们对霍尔效应有了更深入的了解，同时也对其在实际应用中的一些注意事项有了更清晰的认识。
我们相信，在今后的学习和工作中，这些知识和经验都会对我们有所帮助。
霍尔效应法测磁场的实验报告
霍尔效应法测磁场的实验报告一、实验目的本实验旨在通过霍尔效应法测量不同磁场强度下的霍尔电压，并计算出磁场的大小。
二、实验原理1. 霍尔效应当导体中有电流流过时，如果将另一个垂直于电流方向和导体面的磁场施加在导体上，则会产生一种称为霍尔效应的现象。
该效应表明，在垂直于电流方向和导体面的方向上，将会产生一个电势差，这个电势差就叫做霍尔电压。
2. 磁场大小计算公式根据霍尔效应原理，可以得到计算磁场大小的公式为：B = (VH/IR)×1/K其中，B表示磁场强度；VH表示测得的霍尔电压；I表示通过样品的电流；R表示样品材料的电阻率；K表示霍尔系数。
三、实验器材1. 万用表2. 稳压直流电源3. 磁铁4. 霍尔元件四、实验步骤及数据处理1. 将稳压直流电源接入到霍尔元件上，并设置合适的输出电压和输出电流。
2. 将磁铁放置在霍尔元件的两侧，使磁场垂直于霍尔元件的平面。
3. 测量不同磁场强度下的电压值，并记录数据。
4. 计算出每个电压值对应的磁场大小，并绘制磁场强度与电压之间的关系曲线。
5. 根据实验数据计算出样品材料的电阻率和霍尔系数，并进行比较分析。
五、实验结果分析通过实验测量得到了不同磁场强度下的霍尔电压，根据计算公式可以得到相应的磁场大小。
绘制出了磁场强度与电压之间的关系曲线，可以看出二者呈现线性关系。
通过计算得到样品材料的电阻率和霍尔系数，可以发现不同样品材料具有不同的电阻率和霍尔系数，这也说明了不同材料对于磁场强度的响应程度是不同的。
六、实验结论本次实验通过测量霍尔效应法测量了不同磁场强度下的霍尔电压，并计算出了相应的磁场大小。
通过数据处理得到了样品材料的电阻率和霍尔系数，并进行了比较分析。
实验结果表明，不同材料对于磁场强度的响应程度是不同的，这也为磁场探测提供了一定的参考依据。
霍尔法测磁场实验报告
霍尔法测磁场实验报告霍尔法测磁场实验报告引言磁场是我们日常生活中常见的物理现象之一。
为了研究和测量磁场的性质，科学家们发展出了多种方法。
本实验采用了霍尔法来测量磁场的强度和方向。
霍尔法是一种基于霍尔效应的测量方法，通过测量电流通过一块导体时产生的霍尔电压，可以间接得到磁场的信息。
实验目的本实验的目的是通过霍尔法测量磁场的强度和方向，并探究霍尔效应的原理。
实验器材1. 磁铁：用于产生磁场。
2. 电源：用于提供电流。
3. 导线：用于连接电源和霍尔元件。
4. 霍尔元件：用于测量霍尔电压。
5. 电压表：用于测量霍尔电压的大小。
实验步骤1. 将磁铁放置在实验台上，并确保其稳定。
2. 将电源接通，并将导线连接至霍尔元件。
3. 将霍尔元件放置在磁铁附近，并调整位置，使其与磁场垂直。
4. 使用电压表测量霍尔电压的大小。
5. 移动霍尔元件，测量不同位置的霍尔电压。
6. 根据测量结果计算磁场的强度和方向。
实验结果与分析根据实验测量得到的霍尔电压数据，我们可以计算出磁场的强度和方向。
根据霍尔效应的原理，当电流通过导体时，由于洛伦兹力的作用，电子在导体中会产生偏转，从而形成霍尔电压。
根据霍尔电压的大小和方向，我们可以推算出磁场的性质。
通过实验测量的数据，我们可以绘制出霍尔电压与霍尔元件位置的关系图。
根据图像的变化，我们可以观察到霍尔电压的大小和方向随着位置的变化而变化。
通过分析数据，我们可以得到磁场的强度和方向。
实验中还可以通过改变电流的大小和方向来观察霍尔电压的变化。
当电流方向与磁场方向垂直时，霍尔电压达到最大值；当电流方向与磁场方向平行时，霍尔电压为零。
这是因为在这种情况下，洛伦兹力对电子的作用力为零，导致霍尔电压为零。
实验结论通过霍尔法测量磁场的强度和方向，我们可以得到如下结论：1. 霍尔电压的大小和方向与磁场的性质有关。
2. 当电流通过导体时，洛伦兹力会导致电子产生偏转，从而形成霍尔电压。
3. 当电流方向与磁场方向垂直时，霍尔电压达到最大值；当电流方向与磁场方向平行时，霍尔电压为零。
电磁铁磁场强度的测量方法与精度控制
电磁铁磁场强度的测量方法与精度控制引言电磁铁是一种能够产生强大磁场的装置，广泛应用于医疗、科研、工业等领域。
然而，在使用电磁铁之前，精确测量其磁场强度是非常重要的。
本文将介绍几种常用的电磁铁磁场强度测量方法，并探讨如何控制测量精度。
一、磁场强度测量方法1. 霍尔效应测量法霍尔效应是指当闭合电路内有磁场存在时，通过该闭合电路的电流产生的电势差与磁感应强度成正比。
通过将霍尔元件放置在电磁铁附近，可以测量出电磁铁的磁场强度。
2. 磁通计测量法磁通计是一种用于测量磁通量的仪器，可以通过将磁通计放置在电磁铁周围，计算电磁铁产生的磁通量从而得到磁场强度。
磁通计通常采用霍尔效应进行测量。
3. 磁力计测量法磁力计是一种用于测量磁力的仪器，通过将磁力计放置在电磁铁附近，可以测量电磁铁产生的磁力从而推导出磁场强度。
二、精度控制方法1. 仪器校准在进行磁场强度测量之前，对使用的仪器进行校准是非常重要的。
校准可以通过使用标准磁场强度源进行比对，校准仪器的灵敏度和准确性，以确保测量结果的可靠性。
2. 去除外部干扰为了提高测量结果的精度，需要尽可能减少外部干扰的影响。
例如，在进行测量时，应将电磁铁放置在远离电源线和其他磁场干扰源的地方，并且在测量过程中尽量减少外部物体对磁场的干扰。
3. 多次测量取平均值为了进一步提高测量精度，可以进行多次测量并取平均值。
通过多次测量可以减小随机误差的影响，并且通过取平均值可以减小系统性误差的影响，提高测量结果的准确性。
4. 数据处理和分析在进行测量时，需要进行数据处理和分析。
通过对测量数据的分析，可以评估测量结果的可靠性，并且进一步提高测量精度。
结论电磁铁磁场强度的测量是电磁铁应用中的重要环节。
本文介绍了几种常用的磁场强度测量方法，并探讨了一些精度控制的方法。
在实际应用中，根据具体情况选择合适的测量方法，并采取相应的控制措施，可以有效保证测量结果的准确性和可靠性。
霍尔效应及磁场的测量
实验操作要求
IM(mA) V1(mV) V2(mV) V3(mV) V4(mV) VH(mV)
IM-VH 关系 （位置在0mm处）
0 50 100 150 200 400 800 850 900 950 1000
IM-VH 关系曲线
IM/mA
500 400 300 200 100
霍尔电势差的产生和确定
B• + + + + + +
I
v
FE
b
H
FB
------
VH
FBFE
evB eVH b
IHnevbd
VH e1ndIHB
VHKHIHB
KH称为霍尔元件的灵敏度，是一个常数，单位为 mV/(m•AT)
VHKHIHB
由上式可看出，若已知霍尔片的灵敏度KH，只需分 别测出霍尔电流IH及霍尔电势差VH就可以算出磁场B
C. 每个点都应用对称测量法消除霍尔元件的 副效应。
实验操作要求
磁场沿水平方向的B~X分布 （IM=600mA）
x (mm) 0 4 8 12 13 14 15 16 17 18 19 20 V1(mV) V2(mV) V3(mV) V4(mV) VH(mV)
B(T)
电磁铁气隙磁场沿水平方向的分布B－X图
I
v
FE
b
H
F
- - - -B - -
V H
B
- - - - - -
IH
v
FB
FE
++++++
VH
VH>0
VH<0
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
根据霍尔效应测磁场的几种方法归纳总结
霍尔效应是一种常用于测量磁场强度的物理现象。
通过研究霍
尔效应，人们发展出了多种方法来测量磁场。
本文将对根据霍尔效
应测磁场的几种方法进行归纳总结。
1. 霍尔元件法：霍尔元件是一种基于霍尔效应原理的传感器。
当电流通过霍尔元件时，磁场会引起霍尔电压的产生。
通过测量霍
尔电压的大小，可以确定磁场的强度。
霍尔元件法是一种简单而常
用的测磁场方法。
霍尔元件法：霍尔元件是一种基于霍尔效应原理
的传感器。
当电流通过霍尔元件时，磁场会引起霍尔电压的产生。
通过测量霍尔电压的大小，可以确定磁场的强度。
霍尔元件法是一
种简单而常用的测磁场方法。
2. 霍尔传感器法：与霍尔元件法相似，霍尔传感器也是基于霍
尔效应原理的传感器。
不同之处在于，霍尔传感器一般具有更高的
灵敏度和更广的工作范围。
它可以通过将霍尔传感器放置在需要测
量的磁场中，并测量其输出电压来确定磁场的强度。
霍尔传感器法：与霍尔元件法相似，霍尔传感器也是基于霍尔效应原理的传感器。
不同之处在于，霍尔传感器一般具有更高的灵敏度和更广的工作范
围。
它可以通过将霍尔传感器放置在需要测量的磁场中，并测量其输出电压来确定磁场的强度。
3. 霍尔探针法：霍尔探针是一种用于测量磁场强度的工具。
它通常由霍尔元件和测量电路组成。
通过将霍尔探针置于磁场中，并测量输出电压，可以得到磁场的强度值。
霍尔探针法在磁场测量和磁场分布研究中得到广泛应用。
霍尔探针法：霍尔探针是一种用于测量磁场强度的工具。
它通常由霍尔元件和测量电路组成。
通过将霍尔探针置于磁场中，并测量输出电压，可以得到磁场的强度值。
霍尔探针法在磁场测量和磁场分布研究中得到广泛应用。
4. 霍尔效应测试仪：霍尔效应测试仪是一种专门用于测量磁场强度的设备。
它通常具有较高的精度和稳定性。
通过将样品放置在霍尔效应测试仪中，仪器可以直接测量并显示磁场的强度值。
霍尔效应测试仪一般用于科研、工业生产等领域。
霍尔效应测试仪：霍尔效应测试仪是一种专门用于测量磁场强度的设备。
它通常具有较高的精度和稳定性。
通过将样品放置在霍尔效应测试仪中，仪器可以直接测量并显示磁场的强度值。
霍尔效应测试仪一般用于科研、工业生产等领域。
总结来说，根据霍尔效应测磁场的方法有霍尔元件法、霍尔传感器法、霍尔探针法和霍尔效应测试仪。
这些方法都是基于霍尔效应的原理，通过测量霍尔电压或输出电压来确定磁场的强度。
它们在实际应用中具有简单、灵敏和稳定的特点，广泛用于磁场测量和研究领域。
