霍尔效应法测量磁场

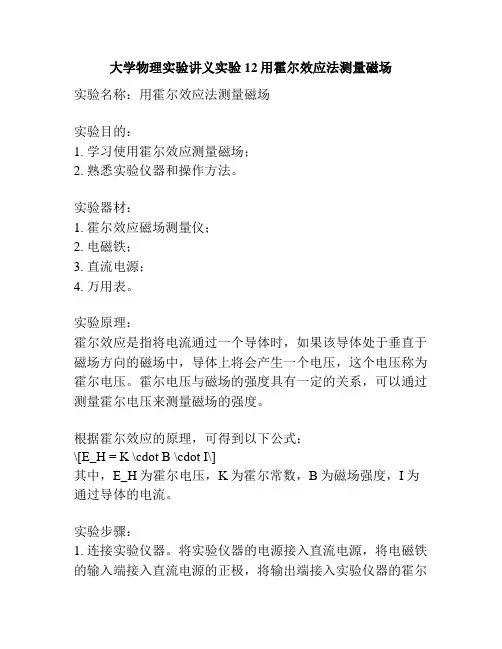

大学物理实验讲义实验12用霍尔效应法测量磁场
大学物理实验讲义实验12用霍尔效应法测量磁场实验名称：用霍尔效应法测量磁场实验目的：1. 学习使用霍尔效应测量磁场；2. 熟悉实验仪器和操作方法。
实验器材：1. 霍尔效应磁场测量仪；2. 电磁铁；3. 直流电源；4. 万用表。
实验原理：霍尔效应是指将电流通过一个导体时，如果该导体处于垂直于磁场方向的磁场中，导体上将会产生一个电压，这个电压称为霍尔电压。
霍尔电压与磁场的强度具有一定的关系，可以通过测量霍尔电压来测量磁场的强度。
根据霍尔效应的原理，可得到以下公式：\[E_H = K \cdot B \cdot I\]其中，E_H为霍尔电压，K为霍尔常数，B为磁场强度，I为通过导体的电流。
实验步骤：1. 连接实验仪器。
将实验仪器的电源接入直流电源，将电磁铁的输入端接入直流电源的正极，将输出端接入实验仪器的霍尔电压测量端。
2. 调节电磁铁的电流。
通过调节直流电源的电流大小，控制电磁铁的磁场强度。
3. 测量霍尔电压。
通过实验仪器的读数，记录下给定电流下的霍尔电压。
4. 重复步骤2和步骤3，分别记录不同电流下的霍尔电压值。
5. 绘制电流与霍尔电压的图线。
6. 根据拟合直线的斜率和霍尔常数的关系，计算磁场强度。
注意事项：1. 实验过程中，要注意安全，避免触电和磁场对身体的影响。
2. 测量时需保持实验环境的恒温和较低的干扰。
3. 操作仪器时要注意仪器的使用说明，避免操作不当导致误差。
4. 测量结果的精度和准确性取决于实验仪器的精度、操作人员的技术水平和实验环境的条件等因素。
实验结果：根据测量所得的电流和霍尔电压数据，绘制出电流与霍尔电压的图线。
利用图线的斜率和霍尔常数的关系，计算出磁场的强度。
霍尔效应测磁场实验报告(完整资料).doc
【最新整理，下载后即可编辑】实 验 报 告学生姓名： 学 号： 指导教师： 实验地点： 实验时间：一、实验室名称：霍尔效应实验室二、 实验项目名称：霍尔效应法测磁场三、实验学时：四、实验原理：（一）霍耳效应现象将一块半导体（或金属）薄片放在磁感应强度为B 的磁场中，并让薄片平面与磁场方向（如Y 方向）垂直。
如在薄片的横向（X 方向）加一电流强度为H I 的电流，那么在与磁场方向和电流方向垂直的Z 方向将产生一电动势H U 。
如图1所示，这种现象称为霍耳效应，H U 称为霍耳电压。
霍耳发现，霍耳电压H U 与电流强度H I 和磁感应强度B 成正比，与磁场方向薄片的厚度d 反比，即d BI RU H H =（1）式中，比例系数R 称为霍耳系数，对同一材料R 为一常数。
因成品霍耳元件（根据霍耳效应制成的器件）的d 也是一常数，故d R /常用另一常数K 来表示，有B KI U H H = （2）式中，K 称为霍耳元件的灵敏度，它是一个重要参数，表示该元件在单位磁感应强度和单位电流作用下霍耳电压的大小。
如果霍耳元件的灵敏度K 知道（一般由实验室给出），再测出电流H I 和霍耳电压H U ，就可根据式HH KI U B =（3）算出磁感应强度B 。
图 1霍耳效应示意图图2 霍耳效应解释（二）霍耳效应的解释现研究一个长度为l 、宽度为b 、厚度为d 的N 型半导体制成的霍耳元件。
当沿X 方向通以电流H I 后，载流子（对N 型半导体是电子）e 将以平均速度v 沿与电流方向相反的方向运动，在磁感应强度为B 的磁场中，电子将受到洛仑兹力的作用，其大小为evB f B =方向沿Z 方向。
在B f 的作用下，电荷将在元件沿Z 方向的两端面堆积形成电场H E （见图2），它会对载流子产生一静电力E f ，其大小为H E eE f =方向与洛仑兹力B f 相反，即它是阻止电荷继续堆积的。
当B f 和E f 达到静态平衡后，有E B f f =，即b eU eE evB H H /==，于是电荷堆积的两端面（Z 方向）的电势差为vbB U H = （4）通过的电流H I 可表示为nevbd I H -=式中n 是电子浓度，得nebdI v H -=（5）将式（5）代人式（4）可得 nedBI U H H -= 可改写为B KI dBI RU H H H == 该式与式（1）和式（2）一致，neR 1-=就是霍耳系数。
霍尔效应法测磁场实验报告
霍尔效应法测磁场实验报告霍尔效应法测磁场实验报告引言：磁场是我们日常生活中常常接触到的物理现象之一。
为了准确测量磁场的强度和方向，科学家们提出了多种方法和仪器。
本实验采用了霍尔效应法来测量磁场的强度，并通过实验数据分析和讨论，探究霍尔效应的原理和应用。
实验目的：1. 了解霍尔效应的基本原理和测量磁场的方法。
2. 掌握霍尔效应实验的操作步骤和数据处理方法。
3. 分析实验结果，验证霍尔效应的理论模型。
实验器材：1. 霍尔效应实验仪器：包括霍尔元件、电源、磁铁、直流电流源等。
2. 万用表：用于测量电流和电压。
实验步骤：1. 将霍尔元件连接到电源和万用表上，保证电路的正常工作。
2. 调节电源，使得通过霍尔元件的电流保持恒定。
3. 将磁铁靠近霍尔元件，并测量霍尔元件两侧的电压差。
4. 改变磁铁的位置和方向，多次测量电压差，并记录数据。
5. 根据实验数据，绘制电压差与磁场强度的关系曲线。
实验结果与分析：通过实验测量得到的电压差与磁场强度的关系曲线如下图所示。
曲线呈线性关系，即电压差与磁场强度成正比。
图1：电压差与磁场强度的关系曲线根据霍尔效应的原理，当电流通过霍尔元件时，磁场会引起霍尔元件两侧的电压差。
而电压差的大小与磁场的强度成正比。
因此，我们可以利用霍尔效应来测量磁场的强度。
实验中，我们改变了磁铁的位置和方向，多次测量了电压差。
通过对实验数据的分析，我们可以得出以下结论：1. 磁场的强度与电压差成正比：根据实验数据绘制的曲线可以看出，电压差随着磁场强度的增加而增加，两者呈线性关系。
2. 磁场的方向与电压差的正负有关：实验中我们发现，当磁铁的方向改变时，电压差的正负也会相应改变。
这说明电压差的正负与磁场的方向有关，电压差的正负可以用来判断磁场的方向。
3. 霍尔元件的材料和几何形状对实验结果有影响：在实验中，我们采用了一种特定的霍尔元件。
实际上，不同材料和几何形状的霍尔元件对实验结果可能会有一定的影响。
因此，在实际应用中，选择合适的霍尔元件也是非常重要的。
霍尔效应法测量磁场
实验3.7 霍尔效应法测量磁场随着电子技术的不断发展，霍尔器件越来越得到广泛的应用。
霍尔效应不但是测定半导体材料电学参数的主要手段，而且，随着实验电子技术的进展，利用该效应制成的霍尔器件，由于结构简单、频率响应宽（高达10GHz）、寿命长、可靠性高等优点，已广泛用于非电量电测、自动控制和信息处理等方面。
置于磁场中的载流体，如果电流方向与磁场垂直，则在垂直于电流和磁场的方向会产生一附加的横向电场，这个现象是霍普金斯大学研究生霍尔于1879年在研究载流导体载磁场中受力性质时发现的一种电磁现象，后被称为霍尔效应。
【实验目的】1．了解霍尔效应实验原理以及有关霍尔器件对材料要求的知识。
2．掌握测试霍尔元件的工作特性的方法。
3．学习用霍尔效应测量磁场的方法。
4．学习用“对称测量法”消除副效应的影响。
5．描绘霍尔元件试样的V H− I S和V H− I M曲线。
6．学习用霍尔元件测绘长直螺线管的轴向磁场分布，描绘B - X曲线。
【实验原理】1．霍尔效应法测量磁场原理霍尔效应从本质上讲是指运动的带电粒子在磁场中受洛伦兹力作用而引起偏转的现象。
当带电粒子（电子或空穴）被约束在固定材料中时，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场。
对于图3-20所示的半导体试样，若在X方向通以电流I S ，在Z方向加磁场B，则在Y方向即试样A、A' 方向电极两侧就开始聚积异号电荷而产生相应的附加电场—霍尔电场，电场的指向取决于试样的导电类型。
图3-20 霍尔效应法测量磁场原理显然，该电场阻止载流子继续向侧面偏移，当载流子所受到的横向电场力eE H与洛伦兹力相等时，样品两侧电荷的积累就达到平衡，故有eE H （3-44）v eB其中H E 为霍尔电场，v 是载流子在电场方向上的平均漂移速度。
设试样的宽度为b ，厚度为d ，载流子浓度为n ，则bd v ne I S = （3-45）由式（3-44）和式（3-45）可得dB I R d BI ne b E V S H S H H ===1（3-46） 即霍尔电压V H （A 、A ′电极之间的电压）与I S B 乘积成正比，与试样厚度d 成反比。

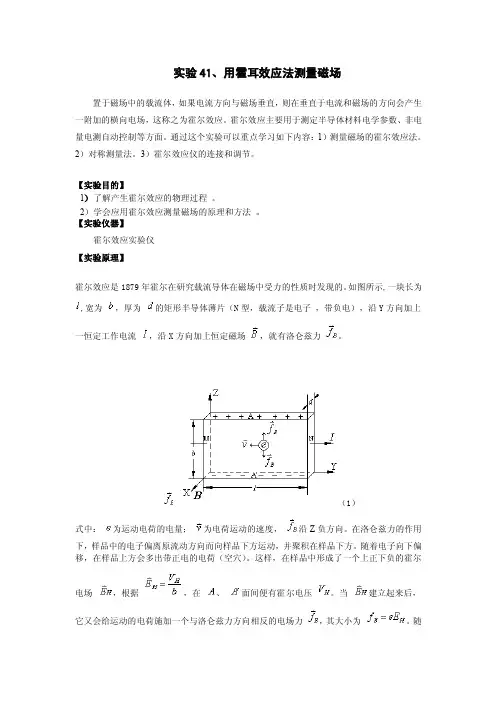

实验41、用霍耳效应法测量磁场
实验41、用霍耳效应法测量磁场置于磁场中的载流体，如果电流方向与磁场垂直，则在垂直于电流和磁场的方向会产生一附加的横向电场，这称之为霍尔效应。
霍尔效应主要用于测定半导体材料电学参数、非电量电测自动控制等方面。
通过这个实验可以重点学习如下内容：1）测量磁场的霍尔效应法。
2）对称测量法。
3）霍尔效应仪的连接和调节。
【实验目的】1）了解产生霍尔效应的物理过程。
2）学会应用霍尔效应测量磁场的原理和方法。
【实验仪器】霍尔效应实验仪【实验原理】霍尔效应是1879年霍尔在研究载流导体在磁场中受力的性质时发现的。
如图所示,一块长为,宽为，厚为的矩形半导体薄片（N型，载流子是电子，带负电），沿Y方向加上一恒定工作电流，沿X方向加上恒定磁场，就有洛仑兹力。
（1）式中：为运动电荷的电量；为电荷运动的速度，沿Z负方向。
在洛仑兹力的作用下，样品中的电子偏离原流动方向而向样品下方运动，并聚积在样品下方。
随着电子向下偏移，在样品上方会多出带正电的电荷（空穴）。
这样，在样品中形成了一个上正下负的霍尔电场，根据，在、面间便有霍尔电压。
当建立起来后，它又会给运动的电荷施加一个与洛仑兹力方向相反的电场力，其大小为。
随着电子在面继续积累，的电场力也逐渐增大，当两力大小相等（即）时，霍尔电场对电子的作用力与洛仑兹力相互抵消，电子的积累达到动态平衡，、间便形成一个稳定的霍尔电场，则有：（2）(3）设N型半导体的载流子浓度为，流过半导体样品的电流密度为（4）则（5）式中, 为半导体薄片的宽度；为半导体薄片的厚度，为载流子的电量。
将（5）式代入（3）式，并令，可得（6）式中称为霍尔系数，它是反应霍尔效应强弱的重要参量。
在实际应用中（6）式常写成（7）式中称为霍尔元件的灵敏度，单位mV/（mA·T）或mV/（mA·kGS）；为霍尔元件的工作电流（单位mA）；为垂直于半导体薄片的磁感应强度（单位T或kGS）。
若已测定，实验中测出样品的工作电流和霍尔电压，利用（7）式便可测得磁感应强度，即（8）半导体材料有N型（电子型）和P型（空穴型）两种，前者载流子为电子，带负电；后者载流子为空穴，带正电。

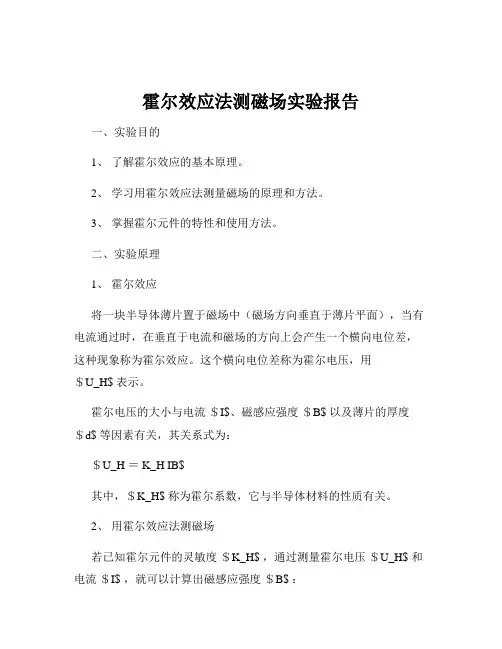

霍尔效应法测磁场实验报告
霍尔效应法测磁场实验报告一、实验目的1、了解霍尔效应的基本原理。
2、学习用霍尔效应法测量磁场的原理和方法。
3、掌握霍尔元件的特性和使用方法。
二、实验原理1、霍尔效应将一块半导体薄片置于磁场中（磁场方向垂直于薄片平面），当有电流通过时，在垂直于电流和磁场的方向上会产生一个横向电位差，这种现象称为霍尔效应。
这个横向电位差称为霍尔电压，用＄U_H$ 表示。
霍尔电压的大小与电流＄I$、磁感应强度＄B$ 以及薄片的厚度＄d$ 等因素有关，其关系式为：＄U_H ＝ K_H IB$其中，＄K_H$ 称为霍尔系数，它与半导体材料的性质有关。
2、用霍尔效应法测磁场若已知霍尔元件的灵敏度＄K_H$ ，通过测量霍尔电压＄U_H$ 和电流＄I$ ，就可以计算出磁感应强度＄B$ ：＄B ＝＼frac{U_H}｛K_H I}＄三、实验仪器霍尔效应实验仪、直流电源、毫安表、伏特表、特斯拉计等。
四、实验步骤1、仪器连接（1）将霍尔效应实验仪的各个部件按照说明书正确连接。
（2）将直流电源、毫安表、伏特表等仪器与实验仪连接好。
2、调节仪器（1）调节直流电源的输出电压，使通过霍尔元件的电流达到预定值。
（2）调节特斯拉计，使其归零。
3、测量霍尔电压（1）在不同的磁场强度下，测量霍尔元件两端的电压。
（2）改变电流的方向，再次测量霍尔电压。
4、数据记录将测量得到的数据记录在表格中，包括电流、磁场强度、霍尔电压等。
五、实验数据及处理1、实验数据记录｜电流（mA）｜磁场强度（T）｜霍尔电压（mV）（正电流）｜霍尔电压（mV）（负电流）｜｜｜｜｜｜｜50|01|256|－258|｜50|02|512|－515|｜50|03|768|－771|｜100|01|512|－515|｜100|02|1024|－1028|｜100|03|1536|－1542|2、数据处理（1）计算每个测量点的平均霍尔电压：＄U_{H平均} ＝＼frac{U_{H正} ＋ U_{H负}｝｛2}＄（2）根据霍尔系数＄K_H$ 和平均霍尔电压、电流计算磁场强度：＄B ＝＼frac{U_{H平均}｝｛K_H I}＄3、绘制曲线以磁场强度为横坐标，霍尔电压为纵坐标，绘制霍尔电压与磁场强度的关系曲线。
实验十二 用霍尔效应测磁场
实验十二 用霍尔效应测磁场实验目的1．了解霍尔效应的基本原理。
2．学习用霍尔效应测量磁场。
实验仪器HL —4霍尔效应仪，稳流电源，稳压电源，安培表，毫安表，功率函数发生器，特斯拉计，数字万用表，电阻箱等。
实验原理1．霍尔效应若将通有电流的导体置于磁场B 之中，磁场B （沿z 轴）垂直于电流I H （沿x 轴）的方向，如图4－14－1所示，则在导体中垂直于B 和I H 的方向上出现一个横向电位差U H ，这个现象称为霍尔效应。
这一效应对金属来说并不显著，但对半导体非常显著。
霍尔效应可以测定载流子浓度及载流子迁移率等重要参数，以及判断材料的导电类型，是研究半导体材料的重要手段。
还可以用霍尔效应测量直流或交流电路中的电流强度和功率以及把直流电流转成交流电流并对它进行调制、放大。
用霍尔效应制作的传感器广泛用于磁场、位置、位移、转速的测量。
霍尔电势差是这样产生的：当电流I H 通过霍尔元件（假设为P 型）时，空穴有一定的漂移速度v ，垂直磁场对运动电荷产生一个洛沦兹力)(B v F ⨯=q B （4－14－1） 式中q 为电子电荷。
洛沦兹力使电荷产生横向的偏转，由于样品有边界，所以有些偏转的载流子将在边界积累起来，产生一个横向电场E ，直到电场对载流子的作用力F E =q E 与磁场作用的洛沦兹力相抵消为止，即E B v q q =⨯)( （4－14－2）这时电荷在样品中流动时将不再偏转，霍尔电势差就是由这个电场建立起来的。
如果是N 型样品，则横向电场与前者相反，所以N 型样品和P 型样品的霍尔电势差有不同的符号，据此可以判断霍尔元件的导电类型。
设P 型样品的载流子浓度为p ，宽度为b ，厚度为d 。
通过样品电流I H ＝pqvbd ，则空穴的速度v ＝I H ／pqvbd ，代入（4－14－2）式有pqbd BI E H =⨯=B v （4－14－3） 上式两边各乘以b ，便得到d B I R pqd B I Eb U H H H H === （4－14－4） pq R H 1=称为霍尔系数。
霍尔效应法测磁场的实验报告
霍尔效应法测磁场的实验报告一、实验目的本实验旨在通过霍尔效应法测量不同磁场强度下的霍尔电压，并计算出磁场的大小。
二、实验原理1. 霍尔效应当导体中有电流流过时，如果将另一个垂直于电流方向和导体面的磁场施加在导体上，则会产生一种称为霍尔效应的现象。
该效应表明，在垂直于电流方向和导体面的方向上，将会产生一个电势差，这个电势差就叫做霍尔电压。
2. 磁场大小计算公式根据霍尔效应原理，可以得到计算磁场大小的公式为：B = (VH/IR)×1/K其中，B表示磁场强度；VH表示测得的霍尔电压；I表示通过样品的电流；R表示样品材料的电阻率；K表示霍尔系数。
三、实验器材1. 万用表2. 稳压直流电源3. 磁铁4. 霍尔元件四、实验步骤及数据处理1. 将稳压直流电源接入到霍尔元件上，并设置合适的输出电压和输出电流。
2. 将磁铁放置在霍尔元件的两侧，使磁场垂直于霍尔元件的平面。
3. 测量不同磁场强度下的电压值，并记录数据。
4. 计算出每个电压值对应的磁场大小，并绘制磁场强度与电压之间的关系曲线。
5. 根据实验数据计算出样品材料的电阻率和霍尔系数，并进行比较分析。
五、实验结果分析通过实验测量得到了不同磁场强度下的霍尔电压，根据计算公式可以得到相应的磁场大小。
绘制出了磁场强度与电压之间的关系曲线，可以看出二者呈现线性关系。
通过计算得到样品材料的电阻率和霍尔系数，可以发现不同样品材料具有不同的电阻率和霍尔系数，这也说明了不同材料对于磁场强度的响应程度是不同的。
六、实验结论本次实验通过测量霍尔效应法测量了不同磁场强度下的霍尔电压，并计算出了相应的磁场大小。
通过数据处理得到了样品材料的电阻率和霍尔系数，并进行了比较分析。
实验结果表明，不同材料对于磁场强度的响应程度是不同的，这也为磁场探测提供了一定的参考依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
霍尔效应测磁场霍尔效应是导电材料中的电流与磁场相互作用而产生电动势的效应。
1879年美国霍普金斯大学研究生霍尔在研究金属导电机理时发现了这种电磁现象，故称霍尔效应。
后来曾有人利用霍尔效应制成测量磁场的磁传感器，但因金属的霍尔效应太弱而未能得到实际应用。
随着半导体材料和制造工艺的发展，人们又利用半导体材料制成霍尔元件，由于它的霍尔效应显著而得到实用和发展，现在广泛用于非电量的测量、电动控制、电磁测量和计算装置方面。
在电流体中的霍尔效应也是目前在研究中的“磁流体发电”的理论基础。
近年来，霍尔效应实验不断有新发现。
1980年原西德物理学家冯·克利青研究二维电子气系统的输运特性，在低温和强磁场下发现了量子霍尔效应，这是凝聚态物理领域最重要的发现之一。
目前对量子霍尔效应正在进行深入研究，并取得了重要应用，例如用于确定电阻的自然基准，可以极为精确地测量光谱精细结构常数等。
在磁场、磁路等磁现象的研究和应用中，霍尔效应及其元件是不可缺少的，利用它观测磁场直观、干扰小、灵敏度高、效果明显。
【实验目的】1．霍尔效应原理及霍尔元件有关参数的含义和作用2．测绘霍尔元件的V H—Is，了解霍尔电势差V H与霍尔元件工作电流Is、磁感应强度B之间的关系。
3．学习利用霍尔效应测量磁感应强度B及磁场分布。
4．学习用“对称交换测量法”消除负效应产生的系统误差。
【实验原理】霍尔效应从本质上讲，是运动的带电粒子在磁场中受洛仑兹力的作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在不同侧的聚积，从而形成附加的横向电场。
如图13-1所示，磁场B位于Z的正向，与之垂直的半导体薄片上沿X正向通以电流Is（称为工作电流），假设载流子为电子（N型半导体材料），它沿着与电流Is相反的X负向运动。
由于洛仑兹力f L作用，电子即向图中虚线箭头所指的位于y轴负方向的B侧偏转，并使B侧形成电子积累，而相对的A侧形成正电荷积累。
与此同时运动的电子还受到由于两种积累的异种电荷形成的反向电场力f E的作用。
随着电荷积累的增加，f E增大，当两力大小相等（方向相反）时，f L=－f E，则电子积累便达到动态平衡。
这时在A、B两端面之间建立的电场称为霍尔电场E H，相应的电势差称为霍尔电势V H。
设电子按均一速度v，向图示的X负方向运动，在磁场B作用下，所受洛仑兹力为：L f e B =-v式中：e 为电子电量，v 为电子的漂移平均速度，B 为磁场的磁感应强度。
同时，电场作用于电子所受电场力为：HE H eV f eE l=-=-式中：E H 为霍尔电场强度，V H 为霍尔电势，l 为霍尔元件宽度当达到动态平衡时：L E f f =- HV B l=v （13-1） 设霍尔元件宽度为l ，厚度为d ，载流子浓度为 n ，则霍尔元件的工作电流为s I ne ld =v （13-2）由（13-1）、（13-2）两式可得：1s s H H H I BI B V E l R ne d d=== （13-3）即霍尔电压V H (A 、B 间电压)与Is 、B 的乘积成正比，与霍尔元件的厚度成反比，比例系数R H =1/ne 称为霍尔系数（严格来说，对于半导体材料，在弱磁场下应引入一个修正因子A=3π/8，从而有R H =（3π/8）﹒1/ne ），它是反映材料霍尔效应强弱的重要参数，根据材料的电导率σ=ne μ的关系，还可以得到：/H R μρ=或H R μσ=（13-4） 式中：μ为载流子的迁移率，即单位电场下载流子的运动速度，一般电子迁移率大于空穴迁移率，因此制作霍尔元件时大多采用N 型半导体材料。
当霍尔元件的材料和厚度确定时，设：//H H K R d l ned == （13-5）将（13-5）式代入（13-3）式中，得：H H s V K I B =⋅ （13-6）式中：K H 称为霍尔元件的灵敏度，它表示霍尔元件在单位磁感应强度和单位控制电流下的霍尔电势，其单位是mV/mA.T n ）很高，所以它的R H 或K H ，都不大，因此不适宜作霍尔元件。
此外,元件厚度d 愈薄，K H 愈高，所以制作时往往采用减少d 的办法来增加灵敏度，但不能认为d 愈薄愈好，因为此时元件的输入和输出电阻将会增加，这对霍尔元件是不希望的。
本实验采用的霍尔片的厚度d 为0.2mm ，宽度为1.5mm ，长度L 为1.5mm 。
应当注意：当磁感应强度B 和元件平面法线成一角度时（如图13-2），作用在元件上的有效磁场是其法线方向上的分量Bcos θ，此时：cos H H s V K I B θ=⋅所以,一般在使用时应调整元件两平面方位，使V H 达到最大，即：θ=0，这时有cos H H s H s V K I B K I B θ=⋅=（13-7） 由式（13-7）可知，当工作电流Is 或磁感应强度B ，两者之一改变方向时，霍尔电势V H 方向随之改变；若两者方向同时改变，则霍尔电势V H 极性不变。
霍尔元件测量磁场的基本电路（如图13-3），将霍尔元件置于待测磁场的相应位置，并使元件平面与磁感应强度B 垂直，在其控制端输入恒定的工作电流Is ，霍尔元件的霍尔电势输出端接毫伏表，测量霍尔电势V H 的值。
根据毕奥-萨伐尔定律，对于长度为2L,匝数为N 1,半径为R 的螺线管离开中心点x 处的磁感应强度为0121222222()()nI x Lx LB R x L R x L μ⎡⎤+-⎢⎥=-⎢⎥⎡⎤⎡⎤+++-⎣⎦⎣⎦⎣⎦（13-8） 其中720410/N A μπ-=⨯为真空磁导率；n= N 1/2L 为单位长度的匝数，本实验所提供的螺线管的绕组N 1=1800匝。
理论可以证明，对于“无限长”螺线管,L>>R ，所以B=μ0nI ；对于“半无限长”螺线管,在端点处有X=L ，且L>>R ，所以B=μ0nI/2。
对此，请参阅有关理论知识。
实验电路由工作电流回路（E 1、K 1、R 1、mA 表、K I 和霍尔元件）、励磁电流回路（E 2、K 2、R 2、A 表、K M 和螺线管绕线）、和霍尔电压测量回路（霍尔元件、K H 和mV 表）三部分回路构成。
如图13-4所示。
【实验仪器】DH4512系列霍尔效应实验仪由实验架和测试仪二个部分组成。
用于研究霍尔效应产生的原理及其测量方法，通过施加磁场,可以测出霍尔电压并计算它的灵敏度，以及可以通过测得的灵敏度来计图13-4 霍尔效应法测量磁场电路图R 1算螺线管内部轴线各点的磁场。
1.DH4512 霍尔效应螺线管实验架霍尔效应螺线管实验架有关参数：线圈匝数（1800匝）；有效长（181mm）；等效半径（21mm）；移动尺装置：横向移动距（235mm）；纵向移动距离（20mm）；霍尔元件类型（N型砷化镓半导体）。
继电器换向开关的使用说明：单刀双向继电器的电原理如图13-5所示。
当继电器线包不加控制电压时，动触点与常闭端相连接；当继电器线包加上控制电压时，继电器吸合，动触点与常开端相连接。
实验架中，使用了三个双刀双向继电器组成三个换向电子闸刀，换向由接钮开关控制。
当未按下转换开关时，继电器线包不加电，常闭端与动触点相连接；当按下按钮开关时，继电器吸合，常开端与动触点相连接,实现连接线的转换。
由此可知，通过按下、按上转换开关，可以实现与继电器相连的连接线的换向功能。
2．DH4512系列霍尔效应测试仪DH4512型霍尔效应测试仪主要由0～0.5A恒流源、0～3mA恒流源及20mV/2000mV量程三位半电压表组成。
a．霍尔工作电流用恒流源Is。
工作电压8V ，最大输出电流3mA ，3位半数字显示，输出电流准确度为0.5%。
b ．磁场励磁电流用恒流源I M 。
工作电压24V ，最大输出电流0.5A ，3位半数字显示，输出电流准确度为0.5%。
c ．霍尔电压不等电位电势测量用直流电压表。
20mV 量程,3位半LED 显示，分辨率10μV, 测量准确度为0.5%。
d ．不等电位电势测量用直流电压表。
2000mV 量程，3位半LED 显示，分辨率1mV , 测量准确度为0.5%。
3．电源：AC 220V±10%，功耗：50V A 。
【实验内容及步骤】1．实验准备按仪器面板上的文字和符号提示将霍尔效应测试仪与霍尔效应实验架正确连接。
（1）．将霍尔效应测试仪面板右下方的励磁电流I M 的直流恒流源输出端（0～0.5A ），接霍尔效应实验架上的I M 磁场励磁电流的输入端（将红接线柱与红接线柱对应相连，黑接线柱与黑接线柱对应相连）。
（2）．“测试仪”左下方供给霍尔元件工作电流I S 的直流恒流源（0～3mA ）输出端，接“实验架”上I S 霍尔片工作电流输入端（将红接线柱与红接线柱对应相连，黑接线柱与黑接线柱对应相连）。
（3）．“测试仪”V H 测量端接“实验架”中部的V H 输出端。
（4）．用一边是分开的接线插、一边是双芯插头的控制连接线与测试仪背部的插孔相连接(红色插头与红色插座相联, 黑色插头与黑色插座相联)。
2．研究霍尔效应与霍尔元件特性（1）．测量霍尔元件的零位（不等位）电势V 0和不等位电阻R 01）．用连接线将中间的霍尔电压输入端短接，调节测试仪电压表的调零旋钮，使电压表显示0.00mV 。
2）．调节测试仪上励磁电流I M 的调节旋钮，将励磁电流I M 调节到最小。
3）．调节测试仪上工作电流I S 的调节旋钮，将工作电流值调为I S ＝3.00mA ，利用I S 换向开关，改变工作电流输入方向，分别测出零位霍尔电压V 01 、V 02，并计算不等位电阻：01020102,s sV VR R I I == （13-9）（2）．测量通电螺线管中磁感应强度B 及其分布1）．先将I M 、Is 调零，调节中间的霍尔电压表，使其显示为0.00mV 。
2）．将霍尔元件置于螺线管轴线的中心位置处（旋动水平标尺旋钮，使固定霍尔元件水平标尺上的110mm 刻线与水平轨道的刻线对齐，并约定此时X=0.0），调节I M ＝500mA ，调节I S ＝3.00mA 。
Is ，I M 的正负换向由“实验架”上的接钮控制开关切换，测量霍尔电压V H （V 1，V 2，V 3，V 4）值。
3）．将霍尔元件从轴线中心位置处向边缘方向移动，每间隔1cm 选一个测试点，分别测出相应的V H （V 1，V 2，V 3，V 4）值，将所采集的数据填入表13-2中。
注: 表13-3 中1234()4H V V V V V =--+，H H sB K I =。
4）．数据处理。
由上述所测V H 值，由公式HH sV B K I =计算出通电螺线管轴线上各点的磁感应强度，并绘制B －X 关系曲线图，即得出通电螺线管内部磁场B 的分布曲线图。
