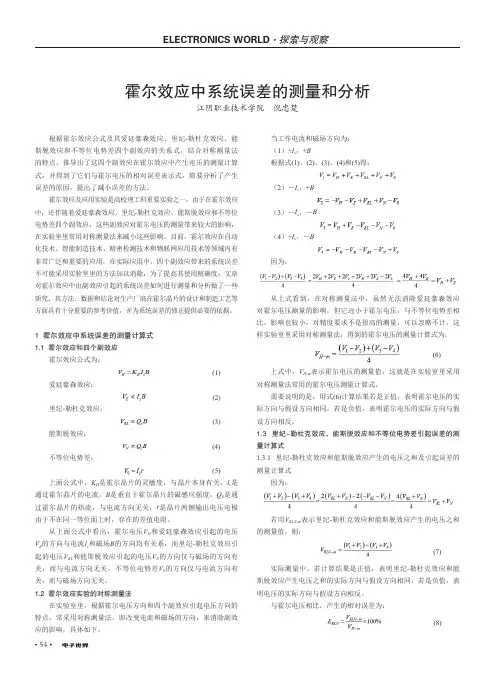

霍尔效应中系统误差的测量和分析
• 54•根据霍尔效应公式及其爱廷豪森效应、里纪-勒杜克效应、能斯脱效应和不等位电势差四个副效应的关系式，结合对称测量法的特点，推导出了这四个副效应在霍尔效应中产生电压的测量计算式，并得到了它们与霍尔电压的相对误差表示式，简要分析了产生误差的原因，提出了减小误差的方法。
霍尔效应及应用实验是高校理工科重要实验之一，由于在霍尔效应中，还伴随着爱廷豪森效应、里纪-勒杜克效应、能斯脱效应和不等位电势差四个副效应，这些副效应对霍尔电压的测量带来较大的影响，在实验室里常用对称测量法来减小这些影响。
目前，霍尔效应在自动化技术、智能制造技术、精密检测技术和物联网应用技术等领域内有非常广泛和重要的应用，在实际应用中，四个副效应带来的系统误差不可能采用实验室里的方法加以消除，为了提高其使用精确度，文章对霍尔效应中由副效应引起的系统误差如何进行测量和分析做了一些研究，其方法、数据和结论对生产厂商在霍尔晶片的设计和制造工艺等方面具有十分重要的参考价值，并为系统误差的修正提供必要的依据。
1 霍尔效应中系统误差的测量计算式1.1 霍尔效应和四个副效应霍尔效应公式为： (1)爱廷豪森效应：(2)里纪-勒杜克效应：(3)能斯脱效应：(4)不等位电势差：(5)上面公式中，K H 是霍尔晶片的灵敏度，与晶片本身有关，I s 是通过霍尔晶片的电流，B 是垂直于霍尔晶片的磁感应强度，Q S 是通过霍尔晶片的热流，与电流方向无关，r 是晶片两侧输出电压电极由于不在同一等位面上时，存在的差值电阻。
从上面公式中看出，霍尔电压V H 和爱廷豪森效应引起的电压V E 的方向与电流I s 和磁场B 的方向均有关系，而里纪-勒杜克效应引起的电压V RL 和能斯脱效应引起的电压V N 的方向仅与磁场的方向有关，而与电流方向无关，不等位电势差V 0的方向仅与电流方向有关，而与磁场方向无关。
1.2 霍尔效应实验的对称测量法在实验室里，根据霍尔电压方向和四个副效应引起电压方向的特点，常采用对称测量法，即改变电流和磁场的方向，来消除副效应的影响，具体如下。
参考资料利用霍尔元件测量磁场的误差来源
参考资料 利用霍尔元件测量磁场的误差来源在测量霍尔电压U H 时，不可避免地会产生一些副效应，由于这些副效应产生的附加电势差会叠加到霍尔电压U H 上，形成测量中的系统误差。
这些副效应有1．不等位电势差U σ由于霍尔元件的材料本身不均匀，以及由于工艺制作时，很难保证将霍尔片的电压输出电极（A 、B ）焊接在同一等势面上，因此当电流流过样品时，即使已不加磁场，在电压输出电极A 、B 之间也会产生一电势差。
称为不等位电势差U σ，U σ=Ir （r 为沿x 轴方向A 、B 间的电阻）。
U σ只与电流有关，与磁场无关。
实验时应测量不同的I 对应的U σ，并对霍尔电势差进行修正。
2．厄廷豪森效应1897年厄廷豪森发现，当样品x 方向通以电流I ，z 方向加一磁场时，由于霍尔片内部的载流子速度服从统计分布，有快有慢，它们在磁场作用下，慢速的载流子与快速的载流子将在霍尔电场和洛仑兹力共同作用下，沿y 轴向相反的两侧偏转。
向两侧偏转的载流子的动能将转化为热能，使两侧的温度不同，因而造成在y 方向上两侧的温度差（T A -T B ）。
因为霍尔电极和样品两者材料不同，电极和样品就形成热电偶，这一温度在A 、B 间产生温差电动势U EU E ∝IBU E 的正负，大小与I 、B 的大小和方向有关，这一效应称为厄廷豪森效应。
3．能斯脱效应由于两个电流电极与霍尔样品的接触电阻不同，样品电流在电极处产生不同的焦耳热，引起两电极间的温差电动势，此电动势又产生温差电流（又称热电流）Q ，热电流在磁场的作用下将发生偏转，结果在y 方向产生附加的电势差U N ，且U N ∝QBU N 的正、负只与B 的方向有关，这一效应称为能斯托效应。
4．里纪─勒杜克效应以上谈到的热流Q 在磁场作用下，除了在y 方向产生电势差外，还由于热流中的载流子的迁移率不同，将在y 方向引起样品两侧的温差，此温差在y 方向上产生附加温差电动势U R ∝QB ，U R 只和B 有关，和I 无关。
利用霍尔效应测量磁场强度的准确性与精度
利用霍尔效应测量磁场强度的准确性与精度在科学领域中，测量是一个至关重要的环节。
而测量磁场强度是许多领域中的一个重要任务，如电子学、物理学、工程学等。
而利用霍尔效应作为一种磁场测量的手段，其准确性与精度备受关注。
霍尔效应是指当一个导体中有电流通过时，放置在器件中的霍尔元件会产生一种电势差，称为霍尔电压。
霍尔电压与电流方向和磁场的垂直夹角有关。
通过测量霍尔电压的大小，我们可以得知磁场的强度。
利用霍尔效应测量磁场强度的准确性是指测量结果与真实值之间的偏差程度。
而精度则是指在多次测量中结果的一致性。
测量结果准确且精度高，意味着测量方法具备很强的可靠性。
然而，利用霍尔效应测量磁场强度并非是一项完美的技术。
首先，霍尔电压的大小受到很多因素的影响，如环境温度、材料特性等。
这些因素的变化可能会引起测量结果的偏差。
因此，在实际应用中，我们需要对这些因素进行修正，以提高测量的准确性。
其次，霍尔元件本身也存在一定的误差。
例如，霍尔元件的位置和姿态对测量结果的影响较大，而由于制造和安装的差异，元件之间的特性也会产生差异。
因此，在测量中需要进行校准，以减小这些误差。
除了误差修正和校准，提高利用霍尔效应测量磁场强度的准确性与精度还需要考虑其他因素。
例如，在实际应用中，磁场的强度范围可能会很大，因此需要选择合适的霍尔元件和电路来适应不同磁场强度的测量。
此外，采用合适的采样频率和滤波技术，可以降低噪声对测量结果的影响，提高准确性和精度。
针对利用霍尔效应测量磁场强度的准确性和精度，科学家们进行了大量的研究和改进。
他们提出了各种新的方法和技术，以提高测量的可靠性。
例如，利用微电子加工技术制作高精度的霍尔元件，通过优化电路设计，减小误差。
此外，利用计算机模拟和数据处理方法，可以进一步提高准确性和精度。
综上所述，利用霍尔效应测量磁场强度的准确性与精度是一个相对复杂的问题。
尽管存在各种误差和挑战，科学家们在不断努力，改进测量方法和技术。
用霍尔效应测量磁场实验报告
用霍尔效应测量磁场实验报告一、实验目的1、了解霍尔效应的基本原理。
2、掌握用霍尔效应测量磁场的方法。
3、学会使用霍尔效应实验仪测量霍尔电压，并计算磁场强度。
二、实验原理霍尔效应是指当电流垂直于外磁场通过导体时，在导体的垂直于磁场和电流方向的两个端面之间会出现电势差，这种现象称为霍尔效应。
设导体的厚度为 d，宽度为 b，通过的电流为 I，磁场强度为 B，电子的电荷量为 e，电子的平均漂移速度为 v，则霍尔电压 VH 可以表示为：VH ＝ KHIB/d其中，KH 为霍尔元件的灵敏度。
三、实验仪器1、霍尔效应实验仪。
2、直流电源。
3、数字电压表。
4、特斯拉计。
四、实验步骤1、按照实验仪器的说明书连接好电路，确保连接正确无误。
2、打开直流电源，调节电流输出，使通过霍尔元件的电流达到一个预定的值，例如 I ＝ 500mA。
3、将特斯拉计探头放置在霍尔元件附近，测量磁场强度 B。
记录此时的磁场强度值 B1。
4、改变磁场方向，再次测量磁场强度 B，记录为 B2。
5、移动霍尔元件在磁场中的位置，测量不同位置处的霍尔电压VH。
6、改变通过霍尔元件的电流大小，重复步骤3 5，测量多组数据。
五、实验数据记录与处理｜电流 I （mA) ｜磁场强度 B1 （T) ｜磁场强度 B2 （T) ｜霍尔电压 VH1 （mV) ｜霍尔电压 VH2 （mV) ｜｜｜｜｜｜｜｜ 500 ｜ 010 ｜－010 ｜ 250 ｜－250 ｜｜ 1000 ｜ 020 ｜－020 ｜ 500 ｜－500 ｜｜ 1500 ｜ 030 ｜－030 ｜ 750 ｜－750 ｜根据实验数据，计算霍尔元件的灵敏度 KH。
以电流 I ＝ 500mA 为例：KH ＝ VH1 ／（I × B1 × d) ＝ 250 ／（500 × 010 × d)同理，可计算其他电流下的 KH 值，并取平均值。
六、实验误差分析1、系统误差实验仪器本身的精度限制，如直流电源的输出稳定性、数字电压表的测量精度等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2012大学生物理实验研究论文
利用霍尔效应测磁场实验的误差分析
张晓春（02A11622）
（东南大学机械工程学院，江苏南京， 211189）
摘要：通过对利用霍尔效应测磁场实验的原理、过程、及实验数据的处理进行分析，得出本实验误差的主要来源，并对减小误差提出切实可行的方法及注意事项，其中重点介绍利用对称测量法处理数据以减小误差的方法。
关键词：霍尔效应误差分析对称测量法
Experimental Error Analysis of Hall Effect Measurements
in Magnetic Field
Zhang Xiao Chun（02A11622）
（School of Mechanical Engineering of Southeast University，Nanjing，Jiangsu，211189）
Abstract： Through analyzing the principle process and experimental data processing of using Hall effect to measure magnetic field, draw the main source of experimental error, and put forward practical methods and precautions to reduce the error, which focuses on Symmetrical measurement to process data to reduce experimental error. Key words: Hall Effect Experimental error analysis Symmetrical measurement
自1879年霍尔效应被发现以来，它在测量方向
得到了广泛的应用，其中测螺线管轴线上的磁场是十
分重要的一个方面。
但是在测量中，总会产生各种各
样的副效应，这些副效应带来了一定的测量误差，有
些副效应的影响可与实测值在同一数量级，甚至更大。
因此在实验中如何消除这些副效应成为很重要的问题。
本文分析了霍尔效应测磁场的误差来源，并提出了减
小误差应采取的措施及一些注意事项。
作者简介：张晓春（1992-）,山东诸城人，本科在读
邮箱：zhangxiaochun12@ 1、霍尔效应测磁场的实验原理霍尔效应中霍尔电压UH与所加磁场和霍尔元件的工作电流I的关系为： UH=KHIB (1) 用已对KH定标的霍尔元件支撑探头，分别测出I和UH，即可得：
B=U
HK （2） HI
2、误差来源分析
由实验原理知，霍尔效应测磁场的关键就是霍尔电压UH的测定，在测霍尔电压是，实际上存在着多种副效应，产生各种附加电压，对实验结果的精确度产生很大影响，现分析如下： 2.1 不等位电势差（U0）
由于霍尔元件材料本身不均匀，加之制作水平的限制，焊接时很难保证电压输出端绝对对称地焊接在霍尔元件的两侧，因此即使不加磁场，只要在霍尔元件上通以电流，两电压输出电极间也会产生一个电势差，这就是不等位电势差。
不等位电势差U0的大小与通过霍尔元件的电流I有关，还与两电极所处两等势面之间的电阻R0有关，三者之间关系是表述为：
U0=IR0
与其他效应相比，不等位电势差与霍尔电压的数量级相差无几，对实验结果精确度的影响最大。
2.2 厄廷好森效应（UE）
由于载流子在其运动方向上速率的统计分布，一部分速度大于平均速度，一部分速度小于平均速度，导致载流子在磁场中受到的作用力并不相等，因此产生不同的偏转，从而霍尔元件一面出现的快载流子多，一面出现的慢载流子多。
载流子运动的动能在面上转化为热能，引起两边温度差，产生温差电动势，就是厄廷好森效应。
UE的符号随Ｉ、Ｂ的换向而改变。
2.3 里纪---勒杜克效应（ＵＲＬ）
在载流子运动方向有热传导，载流子扩散速度在冷热两端不同，因此载流子在冷热两端会有横向运动横向动能转化为热能，引起两边温度差，产生温差电动势，就是里纪－勒杜克效应。
ＵＲＬ的符号只随Ｂ的换向而改变，与Ｉ的换向无关。
2.4 能斯脱效应（UN）
由于霍尔元件两电流输入端的接触电阻不可能完全相同，当电流I通过不同的接触电阻时，一端吸热，温度升高，另一端放热，温度降低，于是出现温度差，在两端之间出现热扩散电流，在磁场作用下，霍尔元件两电流输入端之间产生一附加电
2012大学生物理实验研究论文
压，这就是能斯脱效应。
UN的符号随B的换向而改变，与I的换向无关。
2.5 其他热磁效应
霍尔元件外部温度梯度在霍尔电极之间产生的电压，及霍尔元件及外电路因绝缘不足等原因在测量回路产生的泄露分压一起产生一个附加电压，记作Ua。
3、减小误差的可行性措施分析
3.1 不等位电势差的消除
虽然随着工艺水平不断提高，霍尔元件的不等位电势差已能控制在0.1mV以下，但仍与霍尔电压的数量级相差无几而不容忽视。
因此，在霍尔效应实验中首先应消除不等位电势差。
实验中消除不等位电势差的方法是：在零磁场条件下，调节霍尔电压测量仪的“不等位电势差”旋钮，是霍尔电压UH的指示为零。
实验中每改变一次电流I 值，都需重新调整一次不等位电势差。
3.2 对称测量法消除各种热电、热磁副效应
考虑各种副效应的影响，霍尔元件电压输出端输出的电压U可写为：
U=UH+U0+UE+URL+UN+Ua
如前所述，这些附加电压的正负与霍尔元件的工作电流I及磁感应强度B的方向有关，改变磁场方向或电流方向时各附加电压的正负如下： +B，+I，
U=UH+U0+UE+URL+UN+Ua +B，-I，U=-UH-U0-UE+URL+UN+Ua -B，-I，
U=UH-U0+UE-URL-UN+Ua -B，+I，U=-UH+U0-UE-URL-UN+Ua 由以上四式可得
U1-U2+U3-U4=4(UH+UE)
即 UH=
1
4
(U1-U2+U3-U4)-UE 可见，除厄廷好森效应外，其余副效应都被消除了。
2012大学生物理实验研究论文
考虑到厄廷好森效应产生的附加电压UE一般比霍尔电压小得多（仅占后者的5%），因此测量精度不高时可以忽略。
3.3 补充说明
原理中讨论的结果都是在磁场与电流垂直的条件下进行的，这时霍尔电压最大，因此测量时应转动霍尔片，使霍尔片平面与被测磁感应强度矢量B的方向垂直，这样测量才能得到较准确的结果。
参考文献：
[1] 钱锋，潘人培. 大学物理实验（修订版）[M]. 2005，高等教育出版社，2006. 191-202
[2] 《大学物理实验》编写组，大学物理实验，厦门大学出版社 2000, 223-230。
