实验 --利用霍尔效应测量磁场
霍尔效应专用电源与螺线管内外磁场测定装置间的励磁电流、工作电流、霍尔电压都是一一对应的，实验中一定不要接错，如果接错将会产生什么后果？
连接电路前、实验结束后，应对励磁电流、工作电流调节旋纽做何调整？为什么？
实验内容：
测量螺线管内部磁场分布时，应从螺线管中部开始测量，如何确定霍尔片已经处于螺线管正中间？
实验过程中，流经螺线管的励磁电流很大，将使螺线管发热，从而会改变霍尔元件的灵敏度，实验时应采取什么措施克服这一影响？
当霍尔元件将要移出螺线管时，霍尔效应专用电源显示的电压可能发生一些怎样的变化？会是什么原因引起的？
数据表格：
记录所用测量仪器的仪器误差：
列出数据记录表格：
教师签字：
月日
大学物理实验预习报告
姓名
实验班号
实验号
实验十三 利用霍尔效应测量磁场
实验目的：
实验原理及仪器介绍：
为了测量磁场应该测出哪些物理量？请写出测量磁场的计算公式。
实验中，实际测得的不仅仅是霍尔电压，还包括其它因素引起的附件电压。请列出这些影响因素，并加以归类；然后说明消除这些影响因素的方法。
画图说明螺线管内外磁场测定装置上换向开关的工作原理。
霍尔效应测量磁场实验报告

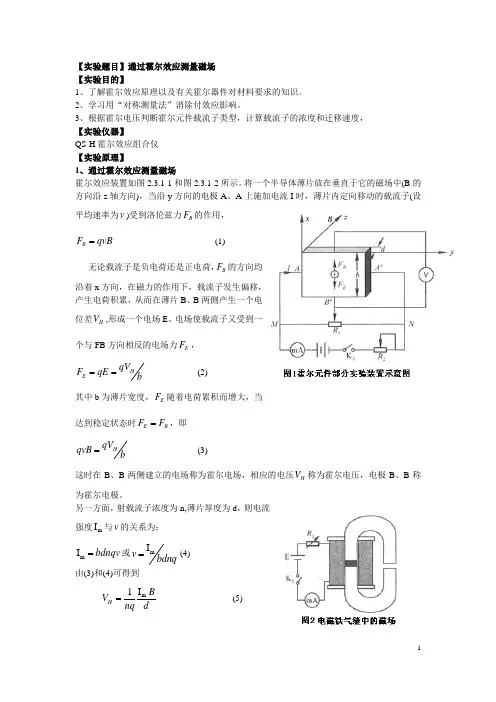

【实验题目】通过霍尔效应测量磁场 【实验目的】1、了解霍尔效应原理以及有关霍尔器件对材料要求的知识。
2、学习用“对称测量法”消除付效应影响。
3、根据霍尔电压判断霍尔元件载流子类型，计算载流子的浓度和迁移速度， 【实验仪器】QS-H 霍尔效应组合仪 【实验原理】1、通过霍尔效应测量磁场霍尔效应装置如图2.3.1-1和图2.3.1-2所示。
将一个半导体薄片放在垂直于它的磁场中(B 的方向沿z 轴方向)，当沿y 方向的电极A 、A 上施加电流I 时，薄片内定向移动的载流子(设平均速率为v )受到洛伦兹力B F 的作用，B F qvB =(1)无论载流子是负电荷还是正电荷，B F 的方向均沿着x 方向，在磁力的作用下，载流子发生偏移，产生电荷积累，从而在薄片B 、B 两侧产生一个电位差H V ,形成一个电场E 。
电场使载流子又受到一个与FB 方向相反的电场力E F ，HE qVF qE b ==(2)其中b 为薄片宽度，E F 随着电荷累积而增大，当达到稳定状态时E B F F =，即HqV qvB b =(3)这时在B 、B 两侧建立的电场称为霍尔电场，相应的电压H V 称为霍尔电压，电极B 、B 称为霍尔电极。
另一方面，射载流子浓度为n,薄片厚度为d ，则电流强度m I 与v 的关系为：m I bdnqv =或mI v bdnq= (4)由(3)和(4)可得到m I 1H BV nq d=(5)另1R ne=,则 m I H BV R d=(6)R 称为霍尔系数，它体现了材料的霍尔效应大小。
根据霍尔效应制作的元件称为霍尔元件。
在应用中，(6)常以如下形式出现：m I H H V K B =(7)式中1H R K d ned==称为霍尔元件灵敏度，m I 称为控制电流。
由式(7)可见，若m I 、H K 已知，只要测出霍尔电压H V ，即可算出磁场B 的大小；并且若知载流子类型(n 型半导体多数载流子为电子，P 型半导体多数载流子为空穴),则由H V 的正负可测出磁场方向，反之，若已知磁场方向，则可判断载流子类型。
利用霍尔效应测磁场
（5）
即 ＝ ，测出 值即可求 。
3．霍尔效应与材料性能的关系
根据上述可知，要得到大的霍尔电压，关键是要选择霍尔系数大（即迁移
率高、电阻率亦较高）的材料。因
，就金属导体而言，迁移率和电阻率
均很低，而不良导体电阻率虽高，但迁移率极小，因而这两种材料的霍尔系数
都很小，不能用来制造霍尔器件。半导体迁移率高，电阻率适中，是制造霍尔
相等，样品两侧电荷的积累就达 到动态平衡，故有
（1）
（a）
（b）
设试样的宽为b，厚度为d，
图1 霍尔效应实验原理示意图
载流子浓度为n ，则
（a）载流子为电子（N型）；（b）载流子为空穴（P型）
（2）
由（1）、（2）两式可得：
（3）
比例系数 RH
1 ne
称为霍尔系数，它是反映材料霍尔效应强弱的重要参数。
只要测出 （伏）以及知道 （安）、（高斯）和 （厘米）可按下式计算
（厘米3／库仑）：
（4）
2．霍尔系数与其它参数间的关系
根据 可进一步确定以下参数：
（1）由 的符号（或霍尔电压的正负）判断样品的导电类型。判别的
方法是按图1所示的 和 的方向，若测得的
即 点电位高于
点的电位，则 为负，样品属N型；反之则为P型。
1
（２）由RH求载流子浓度n。即 n RH e 。应该指出，这个关系式是假定 所有载流子都具有相同的漂移速度得到的，严格一点，如果考虑载流子
的速度统计分布，需引入 3 的修正因子（可参阅黄昆、谢希德著《半
导体物理学》）。
8
（3）结合电导率的测量，求载流子的迁移率 。电导率 与载流子浓度 n以及迁移率 之间有如下关系：
【实验目的】
霍尔效应测磁场实验报告(完整资料).doc
【最新整理，下载后即可编辑】实 验 报 告学生姓名： 学 号： 指导教师： 实验地点： 实验时间：一、实验室名称：霍尔效应实验室二、 实验项目名称：霍尔效应法测磁场三、实验学时：四、实验原理：（一）霍耳效应现象将一块半导体（或金属）薄片放在磁感应强度为B 的磁场中，并让薄片平面与磁场方向（如Y 方向）垂直。
如在薄片的横向（X 方向）加一电流强度为H I 的电流，那么在与磁场方向和电流方向垂直的Z 方向将产生一电动势H U 。
如图1所示，这种现象称为霍耳效应，H U 称为霍耳电压。
霍耳发现，霍耳电压H U 与电流强度H I 和磁感应强度B 成正比，与磁场方向薄片的厚度d 反比，即d BI RU H H =（1）式中，比例系数R 称为霍耳系数，对同一材料R 为一常数。
因成品霍耳元件（根据霍耳效应制成的器件）的d 也是一常数，故d R /常用另一常数K 来表示，有B KI U H H = （2）式中，K 称为霍耳元件的灵敏度，它是一个重要参数，表示该元件在单位磁感应强度和单位电流作用下霍耳电压的大小。
如果霍耳元件的灵敏度K 知道（一般由实验室给出），再测出电流H I 和霍耳电压H U ，就可根据式HH KI U B =（3）算出磁感应强度B 。
图 1霍耳效应示意图图2 霍耳效应解释（二）霍耳效应的解释现研究一个长度为l 、宽度为b 、厚度为d 的N 型半导体制成的霍耳元件。
当沿X 方向通以电流H I 后，载流子（对N 型半导体是电子）e 将以平均速度v 沿与电流方向相反的方向运动，在磁感应强度为B 的磁场中，电子将受到洛仑兹力的作用，其大小为evB f B =方向沿Z 方向。
在B f 的作用下，电荷将在元件沿Z 方向的两端面堆积形成电场H E （见图2），它会对载流子产生一静电力E f ，其大小为H E eE f =方向与洛仑兹力B f 相反，即它是阻止电荷继续堆积的。
当B f 和E f 达到静态平衡后，有E B f f =，即b eU eE evB H H /==，于是电荷堆积的两端面（Z 方向）的电势差为vbB U H = （4）通过的电流H I 可表示为nevbd I H -=式中n 是电子浓度，得nebdI v H -=（5）将式（5）代人式（4）可得 nedBI U H H -= 可改写为B KI dBI RU H H H == 该式与式（1）和式（2）一致，neR 1-=就是霍耳系数。
霍耳效应法测量磁场

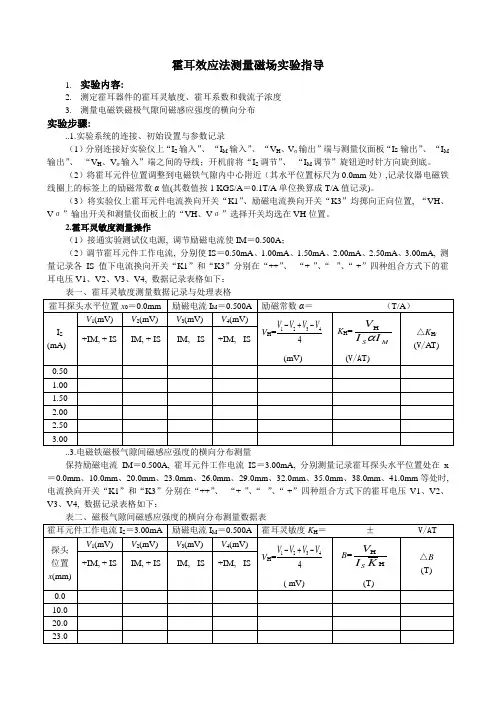

霍耳效应法测量磁场实验指导1.实验内容:2.测定霍耳器件的霍耳灵敏度、霍耳系数和载流子浓度3.测量电磁铁磁极气隙间磁感应强度的横向分布实验步骤:..1.实验系统的连接、初始设置与参数记录（1）分别连接好实验仪上“I S输入”、“I M输入”、“V H、Vσ输出”端与测量仪面板“Is输出”、“I M 输出”、“V H、Vσ输入”端之间的导线；开机前将“I S调节”、“I M调节”旋钮逆时针方向旋到底。
（2）将霍耳元件位置调整到电磁铁气隙内中心附近（其水平位置标尺为0.0mm处）,记录仪器电磁铁线圈上的标签上的励磁常数α值(其数值按1 KGS/A＝0.1T/A单位换算成T/A值记录)。
（3）将实验仪上霍耳元件电流换向开关“K1”、励磁电流换向开关“K3”均掷向正向位置, “VH、Vσ”输出开关和测量仪面板上的“VH、Vσ”选择开关均选在VH位置。
2.霍耳灵敏度测量操作（1）接通实验测试仪电源, 调节励磁电流使IM＝0.500A；（2）调节霍耳元件工作电流, 分别使IS＝0.50mA、1.00mA、1.50mA、2.00mA、2.50mA、3.00mA, 测量记录各IS值下电流换向开关“K1”和“K3”分别在“++”、“+-”、“--”、“-+”四种组合方式下的霍耳电压V1、V2、V3、V4, 数据记录表格如下：..3.电磁铁磁极气隙间磁感应强度的横向分布测量保持励磁电流IM＝0.500A, 霍耳元件工作电流IS＝3.00mA, 分别测量记录霍耳探头水平位置处在x ＝0.0mm、10.0mm、20.0mm、23.0mm、26.0mm、29.0mm、32.0mm、35.0mm、38.0mm、41.0mm等处时, 电流换向开关“K1”和“K3”分别在“++”、“+-”、“--”、“-+”四种组合方式下的霍耳电压V1、V2、V3、V4, 数据记录表格如下：1. 实验数据处理指导:表一中, 各KHi 值不确定度计算式为： 其中： 01.0%8.0+⨯=∆S S I I mA ； 001.0%8.0+⨯=∆M M I I A 2/)m V 01.0%5.0(+⨯=∆H H V V2. 计算出表一中6个KH 值的平均值 、及其不确定度的A 类分量 值和不确定度B 类分量 值, 再合成为 值。
利用霍尔效应测量磁场实验报告

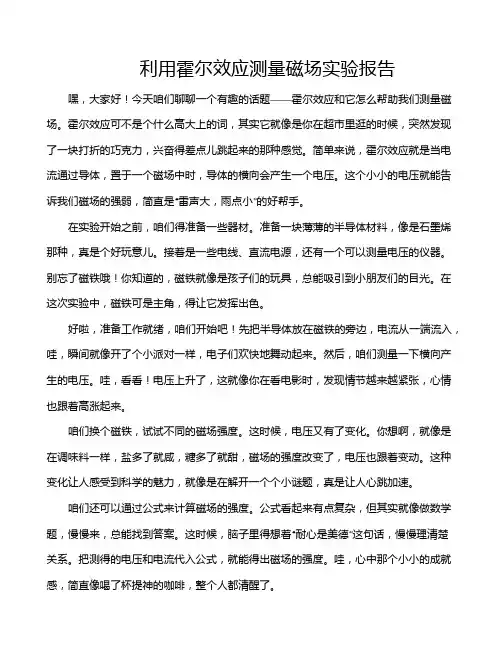

利用霍尔效应测量磁场实验报告嘿，大家好！今天咱们聊聊一个有趣的话题——霍尔效应和它怎么帮助我们测量磁场。
霍尔效应可不是个什么高大上的词，其实它就像是你在超市里逛的时候，突然发现了一块打折的巧克力，兴奋得差点儿跳起来的那种感觉。
简单来说，霍尔效应就是当电流通过导体，置于一个磁场中时，导体的横向会产生一个电压。
这个小小的电压就能告诉我们磁场的强弱，简直是“雷声大，雨点小”的好帮手。
在实验开始之前，咱们得准备一些器材。
准备一块薄薄的半导体材料，像是石墨烯那种，真是个好玩意儿。
接着是一些电线、直流电源，还有一个可以测量电压的仪器。
别忘了磁铁哦！你知道的，磁铁就像是孩子们的玩具，总能吸引到小朋友们的目光。
在这次实验中，磁铁可是主角，得让它发挥出色。
好啦，准备工作就绪，咱们开始吧！先把半导体放在磁铁的旁边，电流从一端流入，哇，瞬间就像开了个小派对一样，电子们欢快地舞动起来。
然后，咱们测量一下横向产生的电压。
哇，看看！电压上升了，这就像你在看电影时，发现情节越来越紧张，心情也跟着高涨起来。
咱们换个磁铁，试试不同的磁场强度。
这时候，电压又有了变化。
你想啊，就像是在调味料一样，盐多了就咸，糖多了就甜，磁场的强度改变了，电压也跟着变动。
这种变化让人感受到科学的魅力，就像是在解开一个个小谜题，真是让人心跳加速。
咱们还可以通过公式来计算磁场的强度。
公式看起来有点复杂，但其实就像做数学题，慢慢来，总能找到答案。
这时候，脑子里得想着“耐心是美德”这句话，慢慢理清楚关系。
把测得的电压和电流代入公式，就能得出磁场的强度。
哇，心中那个小小的成就感，简直像喝了杯提神的咖啡，整个人都清醒了。
实验过程中，总有一些小插曲，哈哈。
有一次，磁铁没粘住，半导体差点儿摔下来，吓得我心里“咯噔”一下。
不过，没关系，科学本来就是要试错的嘛，关键是要勇于尝试。
每一次小意外都是学习的机会，就像生活中的小波折，让我们更加成熟。
整理实验数据的时候，咱们得分析一下结果。

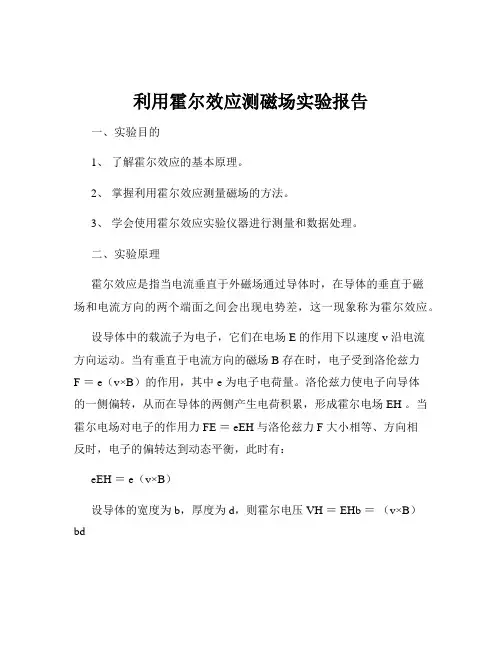

利用霍尔效应测磁场实验报告
六、实验误差分析
1、系统误差
实验仪器本身的精度限制，如电源输出的稳定性、电表的测量精度等。
磁场的不均匀性，可能导致测量的磁场值与实际值存在偏差。
2、随机误差
读数误差，在读取电表数据时，由于人的视觉和反应时间等因素，可能会产生一定的误差。
实验环境的干扰，如电磁场的干扰等。
｜01｜50｜25｜－24｜245｜
｜பைடு நூலகம்2｜50｜48｜－47｜475｜
｜03｜50｜72｜－71｜715｜
｜04｜50｜96｜－95｜955｜
根据实验数据，计算霍尔系数RH。由于VH＝RHIB，所以RH＝VH／（IB）
以第一组数据为例，RH＝245×10^－3／（01×50×10^－3）＝49×10^－3（m³/C）
三、实验仪器
霍尔效应实验仪、直流电源、毫安表、伏特表、特斯拉计。
四、实验步骤
1、连接实验仪器
将霍尔效应实验仪的电源、毫安表、伏特表等按照正确的方式连接好。
确保连接线路牢固，接触良好。
2、校准仪器
使用特斯拉计对实验仪器进行校准，确保测量磁场的准确性。
3、测量霍尔电压
接通电源，调节电流I为某一固定值。
改变磁场B的大小，测量不同磁场下对应的霍尔电压VH。
eEH＝e（v×B）
设导体的宽度为b，厚度为d，则霍尔电压VH＝EHb＝（v×B）bd
又因为电流I＝nevbd，其中n为单位体积内的电子数，所以v＝I／（nebd）
将v代入霍尔电压的表达式，可得：
VH＝IB／（ned）
令RH＝1／（ned），称为霍尔系数，则VH＝RHIB
通过测量霍尔电压VH、电流I和导体的几何尺寸b、d，就可以计算出磁场B的大小。
实验8 霍尔效应法测量磁场
（3—8—4）
式中、容易测量，但电子速度难测，为此将变成与I有关的参数。根据欧姆定理电流密度，为载流子的浓度，得，故有
（3—8—5）
将（3—8—5）式代入（3—8—4）式得
如图3—8—1所示，有－N型半导体材料制成的霍尔传感器，长为L，宽为b，厚为d，其四个侧面各焊有一个电极1、2、3、4。将其放在如图所示的垂直磁场中，沿3、4两个侧面通以电流I，电流密度为J，则电子将沿负J方向以速度运动，此电子将受到垂直方向磁场B的洛仑兹力作用，造成电子在半导体薄片的1测积累过量的负电荷，2侧积累过量的正电荷。因此在薄片中产生了由2侧指向1侧的电场，该电场对电子的作用力，与反向，当两种力相平衡时，便出现稳定状态，1、2两侧面将建立起稳定的电压，此种效应为霍尔效应，由此而产生的电压叫霍尔电压，1、2端输出的霍尔电压可由数显电压表测量并显示出来。
2．伴随霍耳效应产生的几种副效应
在研究磁场中导体或半导体的通电过程时，发现会产生一些不可避免的副效应，由于这些副效应产生的附加电势差叠加在霍耳电压上，形成了测量中的系统误差，这些副效应有：
（1）爱廷豪森效应 由于电子的速度服从统计规律，各电子的速度不相同，它们所受的洛仑兹力不同，因此偏转程度不同。由于不同速度的电子有不同的能量，故会在方向形成温度梯度，而且在电压引线处，电极材料与霍耳元件材料不同，从而在方向产生电势差，。
【实验目的】
1．了解霍尔器件的工作特性。
2．掌握霍尔器件测量磁场的工作原理。
3．用霍尔器件测量长直螺线管的磁场分布。
4．考查一对共轴线圈的磁耦合度。
【实验仪器】
长直螺线管、亥姆霍兹线圈、霍尔效应测磁仪、霍尔传感器等。
【实验原理】
1．霍尔器件测量磁场的原理
霍尔效应法测磁场的实验报告
霍尔效应法测磁场的实验报告一、实验目的本实验旨在通过霍尔效应法测量不同磁场强度下的霍尔电压，并计算出磁场的大小。
二、实验原理1. 霍尔效应当导体中有电流流过时，如果将另一个垂直于电流方向和导体面的磁场施加在导体上，则会产生一种称为霍尔效应的现象。
该效应表明，在垂直于电流方向和导体面的方向上，将会产生一个电势差，这个电势差就叫做霍尔电压。
2. 磁场大小计算公式根据霍尔效应原理，可以得到计算磁场大小的公式为：B = (VH/IR)×1/K其中，B表示磁场强度；VH表示测得的霍尔电压；I表示通过样品的电流；R表示样品材料的电阻率；K表示霍尔系数。
三、实验器材1. 万用表2. 稳压直流电源3. 磁铁4. 霍尔元件四、实验步骤及数据处理1. 将稳压直流电源接入到霍尔元件上，并设置合适的输出电压和输出电流。
2. 将磁铁放置在霍尔元件的两侧，使磁场垂直于霍尔元件的平面。
3. 测量不同磁场强度下的电压值，并记录数据。
4. 计算出每个电压值对应的磁场大小，并绘制磁场强度与电压之间的关系曲线。
5. 根据实验数据计算出样品材料的电阻率和霍尔系数，并进行比较分析。
五、实验结果分析通过实验测量得到了不同磁场强度下的霍尔电压，根据计算公式可以得到相应的磁场大小。
绘制出了磁场强度与电压之间的关系曲线，可以看出二者呈现线性关系。
通过计算得到样品材料的电阻率和霍尔系数，可以发现不同样品材料具有不同的电阻率和霍尔系数，这也说明了不同材料对于磁场强度的响应程度是不同的。
六、实验结论本次实验通过测量霍尔效应法测量了不同磁场强度下的霍尔电压，并计算出了相应的磁场大小。
通过数据处理得到了样品材料的电阻率和霍尔系数，并进行了比较分析。
实验结果表明，不同材料对于磁场强度的响应程度是不同的，这也为磁场探测提供了一定的参考依据。
利用霍尔效应测磁场
实验6.17 利用霍尔效应测磁场1. 实验目的(1) 了解用霍尔器件测磁场的原理；(2) 掌握用霍尔器件测量长直螺线管内部磁场的方法；(3) 掌握检测一对共轴线圈耦合程度的方法。
2. 实验仪器HCC-1型霍尔效应测磁仪，HCC-1型交直流电源，长直螺线管和亥姆霍兹共轴线圈对。
3. 仪器简介HCC-1型霍尔效应测磁仪由下面五个分离部件组合而成：（1）霍尔测磁传感器霍尔测磁传感器又称为霍尔探杆。
探杆直径为6.0mm, 长度(含手柄)为520.0mm, 其前面400.0mm有毫米刻度, 可以方便地确定探杆前端(探头)在磁场中的位置。
探头内安装有HZ-2 型霍尔器件, 作为测磁传感器。
每个霍尔器件的灵敏度K H已标在霍尔探杆的手柄上。
（2）HCC-1 型霍尔效应测磁仪该仪器又称为霍尔电压测量仪。
它的前面板如图6.17-1所示。
将“调零与测量”开关拨至“× 1”档, 可以测量0 ~ 0.75mV的霍尔电压。
HCC-1型霍尔效应测磁仪还可以给霍尔器件提供0 ~ 20mA的控制电流。
图6.17-1 HCC-1型霍尔效应测磁仪的前面板图（3）HCC-1型交直流电源该电源可以提供交流4.0V、8.0V或直流0.0 ~ l0.0V、最大电流为2.0A的激磁电流。
它的前面板如图6.17-2所示。
（4）长直螺线管它是用线径Ф=1.0rnrn的漆包线在有效长度L =30.0cm的骨架上按n =36 ·匝cm-1 密度绕成直径为24.0mm的螺线管，两端口总长32.0cm。
（5）共轴线圈对它是装在一个带毫米刻度尺座架上的一对线圈, 其中一个线圈可以在座架上移动, 以改变两个线圈中心之间的距离。
线圈的线径Ф= 0.9mm, 每个线圈的匝数N =360匝, 直径D =13.6cm 。
4. 实验原理（1）用霍尔器件测磁场的原理如图6.17-3所示, 把一金属薄片放在磁场中, 磁感应强度B 垂直于薄片向上, 当在MN方向通入电流(称为控制电流)I 时, 在P 、Q 两侧面之间就会产生一定的电势差。
霍尔效应法测量磁场实验报告
