(完整版)电磁感应综合练习题(基本题型,含答案)

电磁感应综合练习题（基本题型）一、选择题： 1．下面说法正确的是（）A ．自感电动势总是阻碍电路中原来电流增加B ．自感电动势总是阻碍电路中原来电流变化C ．电路中的电流越大，自感电动势越大D ．电路中的电流变化量越大，自感电动势越大【答案】B2．如图9-1所示，M 1N 1与M 2N 2是位于同一水平面内的两条平行金属导轨，导轨间距为L 磁感应强度为B 的匀强磁场与导轨所在平面垂直，ab 与ef 为两根金属杆，与导轨垂直且可在导轨上滑动，金属杆ab 上有一伏特表，除伏特表外，其他部分电阻可以不计，则下列说法正确的是（） A ．若ab 固定ef 以速度v 滑动时，伏特表读数为BLvB ．若ab 固定ef 以速度v 滑动时，ef 两点间电压为零C ．当两杆以相同的速度v 同向滑动时，伏特表读数为零D ．当两杆以相同的速度v 同向滑动时，伏特表读数为2BLv【答案】AC3．如图9-2所示，匀强磁场存在于虚线框内，矩形线圈竖直下落。

如果线圈中受到的磁场力总小于其重力，则它在1、2、3、4位置时的加速度关系为（） A ．a 1＞a 2＞a 3＞a 4 B ．a 1 = a 2 = a 3 = a 4C ．a 1 = a 2＞a 3＞a 4D ．a 4 = a 2＞a 3＞a 1【答案】C4．如图9-3所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当电键S 接通一瞬间，两铜环的运动情况是（） A ．同时向两侧推开 B ．同时向螺线管靠拢C ．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断D ．同时被推开或同时向螺线管靠拢，但因电源正负极未知，无法具体判断【答案】 A图9-2图9-3图9-4图9-15．如图9-4所示，在U形金属架上串入一电容器，金属棒ab在金属架上无摩擦地以速度v向右运动一段距离后突然断开开关，并使ab停在金属架上，停止后，ab不再受外力作用。

电磁感应定律综合练习题

《电磁感应》综合练习题1.如图所示，在光滑水平面上有一个竖直向上的匀强磁场，分布在宽度为l 的区域内。

现有一个边长为a 的正方形闭合导线框（a < l ），以初速度v 0垂直于磁场边界沿水平面向右滑过该磁场区域，滑出时的速度为v 。

下列说法中正确的是A.导线框完全进入磁场中时，速度大于(v 0+ v )/2B.导线框完全进入磁场中时，速度等于(v 0+ v )/2C.导线框完全进入磁场中时，速度小于(v 0+ v )/2D.以上三种都有可能2.如图所示，位于一水平面内的、两根平行的光滑金属导轨，处在匀强磁场中，磁场方向垂直于导轨所在的平面，导轨的一端与一电阻相连；具有一定质量的金属杆ab 放在导轨上并与导轨垂直。

现用一平行于导轨的恒力F 拉ab ，使它由静止开始向右运动。

杆和导轨的电阻、感应电流产生的磁场均可不计。

用E 表示回路中的感应电动势，i 表示回路中的感应电流，在i 随时间增大的过程中，电阻消耗的功率 A.等于F 的功率 B.等于安培力的功率的绝对值 C.等于F 与安培力合力的功率 D.小于iE3.如图所示，两根足够长的固定平行金属光滑导轨位于同一水平面，导轨上横放着两根相同的导体棒ab 、cd 与导轨构成矩形回路。

导体棒的两端连接着处于压缩状态的两根轻质弹簧，两棒的中间用细线绑住，它们的电阻均为R ，回路上其余部分的电阻不计。

在导轨平面内两导轨间有一竖直向下的匀强磁场。

开始时，导体棒处于静止状态。

剪断细线后，导体棒在运动过程中 A.两根导体棒和导轨形成的回路中将产生持续的交变电流 B.两根导体棒所受安培力的方向总是相同的C.两根导体棒和弹簧构成的系统动量守恒，机械能守恒D.两根导体棒和弹簧构成的系统动量守恒，机械能不守恒4.两根相距为L 的足够长的金属直角导轨如图所示放置，它们各有一边在同一水平面内，另一边垂直于水平面。

质量均为m 的金属细杆ab 、cd 与导轨垂直接触形成闭合回路，杆与导轨之间的动摩擦因数均为μ，导轨电阻不计，回路总电阻为2R 0。

电磁感应现象习题综合题附答案

电磁感应现象习题综合题附答案一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，光滑的长平行金属导轨宽度d=50cm ，导轨所在的平面与水平面夹角θ=37°，导轨上端电阻R=0.8Ω，其他电阻不计．导轨放在竖直向上的匀强磁场中，磁感应强度B=0.4T ．金属棒ab 从上端由静止开始下滑，金属棒ab 的质量m=0.1kg ．（sin37°=0.6，g=10m/s 2）（1）求导体棒下滑的最大速度；（2）求当速度达到5m/s 时导体棒的加速度；（3）若经过时间t ，导体棒下滑的垂直距离为s ，速度为v ．若在同一时间内，电阻产生的热与一恒定电流I 0在该电阻上产生的热相同，求恒定电流I 0的表达式（各物理量全部用字母表示）．【答案】（1）18.75m/s （2）a=4.4m/s 2（3222mgs mv Rt【解析】【分析】根据感应电动势大小与安培力大小表达式，结合闭合电路欧姆定律与受力平衡方程，即可求解；根据牛顿第二定律，由受力分析，列出方程，即可求解；根据能量守恒求解；解：（1）当物体达到平衡时，导体棒有最大速度，有：sin cos mg F θθ= ，根据安培力公式有： F BIL =，根据欧姆定律有： cos E BLv I R Rθ==，解得： 222sin 18.75cos mgR v B L θθ==；（2）由牛顿第二定律有：sin cos mg F ma θθ-= ，cos 1BLv I A Rθ==， 0.2F BIL N ==， 24.4/a m s =；（3）根据能量守恒有：22012mgs mv I Rt =+ ，解得： 202mgs mv I Rt -=2．如图甲所示，MN 、PQ 两条平行的光滑金属轨道与水平面成θ = 30°角固定，M 、P 之间接电阻箱R ，导轨所在空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B = 1T ．质量为m 的金属杆ab 水平放置在轨道上，其接入电路的电阻值为r ，现从静止释放杆ab ，测得最大速度为v m ．改变电阻箱的阻值R ，得到v m 与R 的关系如图乙所示．已知轨距为L = 2m ，重力加速度g 取l0m/s 2，轨道足够长且电阻不计．求：(1)杆ab 下滑过程中流过R 的感应电流的方向及R =0时最大感应电动势E 的大小； (2)金属杆的质量m 和阻值r ；(3)当R =4Ω时，求回路瞬时电功率每增加2W 的过程中合外力对杆做的功W ．【答案】(1)电流方向从M 流到P ，E =4V (2)m =0.8kg ，r =2Ω (3)W =1.2J 【解析】本题考查电磁感应中的单棒问题，涉及动生电动势、闭合电路欧姆定律、动能定理等知识．(1)由右手定则可得，流过R 的电流方向从M 流到P 据乙图可得，R=0时，最大速度为2m/s ，则E m = BLv = 4V (2)设最大速度为v ，杆切割磁感线产生的感应电动势 E = BLv 由闭合电路的欧姆定律EI R r=+ 杆达到最大速度时0mgsin BIL θ-= 得 2222sin sin B L mg mg v R r B Lθθ=+ 结合函数图像解得：m = 0.8kg 、r = 2Ω(3)由题意：由感应电动势E = BLv 和功率关系2E P R r =+得222B L V P R r=+则22222221B L V B L V P R r R r∆=-++ 再由动能定理22211122W mV mV =- 得22()1.22m R r W P J B L +=∆=3．图中装置在水平面内且处于竖直向下的匀强磁场中，足够长的光滑导轨固定不动。

电磁感应综合练习题

电磁感应综合练习题1.磁悬浮列车是一种高速低耗的新型交通工具。

它的驱动系统简化为如下模型，固定在列车下端的动力绕组可视为一个矩形纯电阻金属框，电阻为R，金属框置于xOy平面内，长边MN长为l，平行于y轴，宽为d的NP边平行于x轴，如图1所示。

列车轨道沿Ox方向，轨道区域内存有垂直于金属框平面的磁场，磁感应强度B沿Ox方向按正弦规律分布，其空间周期为λ，最大值为B0，如图2所示，金属框同一长边上各处的磁感应强度相同，整个磁场以速度v0沿Ox方向匀速平移。

设在短暂时间内，MN、PQ边所在位置的磁感应强度随时间的变化能够忽略，并忽略一切阻力。

列车在驱动系统作用下沿Ox方向加速行驶，某时刻速度为v(v<v0)。

(1)简要叙述列车运行中获得驱动力的原理；(2)为使列车获得最大驱动力，写出MN、PQ边应处于磁场中的什么位置及λ与d之间应满足的关系式：(3)计算在满足第(2)问的条件下列车速度为v时驱动力的大小。

xB磁场区域1磁场区域2磁场区域3磁场区域4磁场区域5 BBB Bθd1d2d1d2d1d1d2d1B棒棒2.如图所示，间距为L的两条充足长的平行金属导轨与水平面的夹角为θ，导轨光滑且电阻忽略不计．场强为B的条形匀强磁场方向与导轨平面垂直，磁场区域的宽度为d1，间距为d2．两根质量均为m、有效电阻均为R的导体棒a和b放在导轨上，并与导轨垂直．(设重力加速度为g)(1)若a进入第2个磁场区域时，b以与a同样的速度进入第1个磁场区域，求b穿过第1个磁场区域过程中增加的动能△E k；(2)若a进入第2个磁场区域时，b恰好离开第1个磁场区域；此后a离开第2个磁场区域时，b又恰好进入第2个磁场区域．且a．b在任意一个磁场区域或无磁场区域的运动时间均相．求b穿过第2个磁场区域过程中，两导体棒产生的总焦耳热Q；(3)对于第(2)问所述的运动情况，求a穿出第k个磁场区域时的速率v。

3.如图所示，竖直平面内有一半径为r、内阻为R1、粗细均匀的光滑半圆形金属球，在M、N处与相距为2r、电阻不计的平行光滑金属轨道ME、NF相接，EF之间接有电阻R2，已知R1＝12R，R2＝4R。

高二物理之电磁感应综合题练习(附答案)

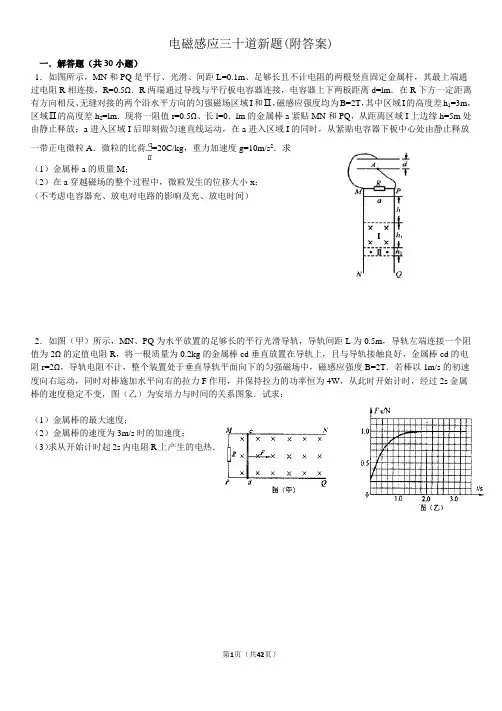

电磁感应三十道新题(附答案)一．解答题（共30小题）1．如图所示，MN和PQ是平行、光滑、间距L=0.1m、足够长且不计电阻的两根竖直固定金属杆，其最上端通过电阻R相连接，R=0.5Ω．R两端通过导线与平行板电容器连接，电容器上下两板距离d=lm．在R下方一定距离有方向相反、无缝对接的两个沿水平方向的匀强磁场区域I和Ⅱ，磁感应强度均为B=2T，其中区域I的高度差h1=3m，区域Ⅱ的高度差h2=lm．现将一阻值r=0.5Ω、长l=0．lm的金属棒a紧贴MN和PQ，从距离区域I上边缘h=5m处由静止释放；a进入区域I后即刻做匀速直线运动，在a进入区域I的同时，从紧贴电容器下板中心处由静止释放一带正电微粒A．微粒的比荷=20C/kg，重力加速度g=10m/s2．求（1）金属棒a的质量M；（2）在a穿越磁场的整个过程中，微粒发生的位移大小x；（不考虑电容器充、放电对电路的影响及充、放电时间）2．如图（甲）所示，MN、PQ为水平放置的足够长的平行光滑导轨，导轨间距L为0.5m，导轨左端连接一个阻值为2Ω的定值电阻R，将一根质量为0.2kg的金属棒cd垂直放置在导轨上，且与导轨接触良好，金属棒cd的电阻r=2Ω，导轨电阻不计，整个装置处于垂直导轨平面向下的匀强磁场中，磁感应强度B=2T．若棒以1m/s的初速度向右运动，同时对棒施加水平向右的拉力F作用，并保持拉力的功率恒为4W，从此时开始计时，经过2s金属棒的速度稳定不变，图（乙）为安培力与时间的关系图象．试求：（1）金属棒的最大速度；（2）金属棒的速度为3m/s时的加速度；（3）求从开始计时起2s内电阻R上产生的电热．3．如图（甲）所示的轮轴，它可以绕垂直于纸面的光滑固定水平轴O转动．轮上绕有轻质柔软细线，线的一端系一重物，另一端系一质量为m的金属杆．在竖直平面内有间距为L的足够长的平行金属导轨PQ、EF，在QF之间连接有阻值为R的电阻，其余电阻不计，磁感应强度为B的匀强磁场与导轨平面垂直．开始时金属杆置于导轨下端，将质量为M的重物由静止释放，重物最终能匀速下降．运动过程中金属杆始终与导轨垂直且接触良好，忽略所有摩擦．（1）重物匀速下降的速度ν的大小是多少？（2）对一定的磁感应强度B，重物的质量M取不同的值，测出相应的重物做匀速运动时的速度，可得出v﹣M 实验图线．图（乙）中画出了磁感应强度分别为B1和B2时的两条实验图线，试根据实验结果计算B1和B2的比值．（3）若M从静止到匀速的过程中下降的高度为h，求这一过程中R上产生的焦耳热．4．如图，电阻不计且足够长的U型金属框架放置在倾角θ=37°的绝缘斜面上，该装置处于垂直斜面向下的匀强磁场中，磁感应强度大小B=0.5T．质量m=0.1kg、电阻R=0.4Ω的导体棒ab垂直放在框架上，从静止开始沿框架无摩擦下滑，与框架接触良好．框架的质量M=0.2kg、宽度l=0.4m，框架与斜面间的动摩擦因数μ=0.6，与斜面间最大静摩擦力等于滑动摩擦力，g取10m/s2，sin37°=0.6，cos37°=0.8．（1）若框架固定，求导体棒的最大速度v m；（2）若框架固定，棒从静止开始下滑5.75m时速度v=5m/s，求此过程回路中产生的热量Q及流过ab棒的电量q；（3）若框架不固定，求当框架刚开始运动时棒的速度v1．5．如图所示，竖直平面被分为足够长的I、II两个区域，这两个区域有垂直于竖直平面向里的匀强磁场，磁感应强度均为B．I区固定有竖直放置的平行金属薄板K、K′，极板间距离为d．II区用绝缘装置竖直固定两根电阻可忽略的金属导轨，导轨间距离为l，且接有阻值为R的电阻，导轨与金属板用导线相连．电阻为r、长为l的导体棒与导轨接触良好，在外力作用下沿导轨匀速向上运动．一电荷量为q、质量为m的带负电的小球从靠近金属板K的A处射入I区，射入时速度在竖直平面内且与K板夹角为45°，在板间恰能做直线运动．（重力加速度为g）（1）求导体棒运动的速度v1；（2）若只撤去I区磁场，其它条件不变，要使小球刚好到达K′板上正对A的位置A′，极板间距离d应满足什么条件？6．如图所示，两根水平的金属光滑平行导轨，其末端连接等高光滑的圆弧，其轨道半径为r、圆弧段在图中的cd和ab之间，导轨的间距为L，轨道的电阻不计．在轨道的顶端接有阻值为R的电阻，整个装置处在竖直向上的匀强磁场中，磁感应强度为B．现有一根长度稍大于L、电阻不计，质量为m的金属棒，从轨道的水平位置ef开始在拉力作用下，从静止匀加速运动到cd的时间为t0，调节拉力使金属棒接着沿圆弧做匀速圆周运动至ab处，已知金属棒在ef和cd之间运动时的拉力随时间图象如图（其中图象中的F0、t0为已知量），求：（1）金属棒做匀加速的加速度；（2）金属棒从cd沿圆弧做匀速圆周运动至ab的过程中，拉力做的功．7．如图所示，水平面上两平行光滑金属导轨间距为L，左端用导线连接阻值为R的电阻．在间距为d的虚线MN、PQ之间，存在方向垂直导轨平面向下的磁场，磁感应强度大小只随着与MN的距离变化而变化．质量为m、电阻为r的导体棒ab垂直导轨放置，在大小为F的水平恒力作用下由静止开始向右运动，到达虚线MN时的速度为v0．此后恰能以加速度a在磁场中做匀加速运动．导轨电阻不计，始终与导体棒电接触良好．求：（1）导体棒开始运动的位置到MN的距离x；（2）磁场左边缘MN处的磁感应强度大小B；（3）导体棒通过磁场区域过程中，电阻R上产生的焦耳热Q R．8．如图所示，MN、PQ为竖直放置的两根足够长平行光滑导轨，相距为d=0.5m，M、P之间连一个R=1.5Ω的电阻，导轨间有一根质量为m=0.2kg，电阻为r=0.5Ω的导体棒EF，导体棒EF可以沿着导轨自由滑动，滑动过程中始终保持水平且跟两根导轨接触良好．整个装置的下半部分处于水平方向且与导轨平面垂直的匀强磁场中，磁感应强度为B=2T．取重力加速度g=10m/s2，导轨电阻不计．（1）若导体棒EF从磁场上方某处沿导轨下滑，进入匀强磁场时速度为v=2m/s，a．求此时通过电阻R的电流大小和方向；b．求此时导体棒EF的加速度大小；（2）若导体棒EF从磁场上方某处由静止沿导轨自由下滑，进入匀强磁场后恰好做匀速直线运动，求导体棒EF开始下滑时离磁场的距离．9．如图甲所示，一对光滑的平行导轨（电阻不计）固定在同一水平面，导轨足够长且间距L=0.5m，左端接有阻值为R=4Ω的电阻，一质量为m=1kg长度也为L的金属棒MN放置在导轨上，金属棒MN的电阻r=1Ω，整个装置置于方向竖直向上的匀强磁场中，金属棒在水平向右的外力F的作用下由静止开始运动，拉力F与金属棒的速率的倒数关系如图乙．求：（1）v=5m/s时拉力的功率；（2）匀强磁场的磁感应强度；（3）若经过时间t=4s金属棒达到最大速度，则在这段时间内电阻R产生的热量为多大？10．如图所示，光滑的长直金属导轨MN，PQ平行固定在同一水平面上，在虚线ab的右侧有垂直于导轨竖直向下的匀强磁场，导轨的间距为L=0.1m，导轨的电阻不计，M，P端接有一阻值为R=0.1Ω的电阻，一质量为m=0.1kg、电阻不计的金属棒EF放置在虚线ab的左侧，现用F=0.5N的水平向右的恒力从静止开始拉金属棒，运动过程中金属棒始终与导轨垂直且接触良好，经过t=2s金属棒进入磁场区域，求：（1）若匀强磁场感应强度大小为B=0.5T，则金属棒刚进入磁场时通过R的电流大小及方向．（2）若水平恒力的最大功率为10W，则磁感应强度应为多大．11．如图甲所示，两根相距L，电阻不计的平行光滑金属导轨水平放置，一端与阻值为R的电阻相连．导轨间x＞0一侧存在沿x方向均匀变化且与导轨平面垂直的磁场，磁感应强度B随x变化如图乙所示．一根质量为m、电阻为r的金属棒置于导轨上，并与导轨垂直．棒在外力作用下从x=0处以速度v0向右做匀速运动．求：（1）金属棒运动到x=x0处时，回路中的感应电流；（2）金属棒从x=0运动到x=x0的过程中，通过R的电荷量．12．（1）如图1所以，磁感应强度为B的匀强磁场垂直于纸面，在纸面内有一条以O点为圆心、半径为L圆弧形金属导轨，长也为L的导体棒OA可绕O点自由转动，导体棒的另一端与金属导轨良好接触，并通过导线与电阻R构成闭合电路．当导体棒以角速度ω匀速转动时，试根据法拉第电磁感应定律E=，证明导体棒产生的感应电动势为E=BωL2．（2）某同学看到有些玩具车在前进时车轮上能发光，受此启发，他设计了一种带有闪烁灯的自行车后轮，可以增强夜间骑车的安全性．图1所示为自行车后车轮，其金属轮轴半径可以忽略，金属车轮半径r=0.4m，其间由绝缘辐条连接（绝缘辐条未画出）．车轮与轮轴之间均匀地连接有4根金属条，每根金属条中间都串接一个LED灯，灯可视为纯电阻，每个灯的阻值为R=0.3Ω并保持不变．车轮边的车架上固定有磁铁，在车轮与轮轴之间形成了磁感应强度B=0.5T，方向垂直于纸面向外的扇形匀强磁场区域，扇形对应的圆心角θ=30°．自行车匀速前进的速度为v=8m/s（等于车轮边缘相对轴的线速度）．不计其它电阻和车轮厚度，并忽略磁场边缘效应．①在图1所示装置中，当其中一根金属条ab进入磁场时，指出ab上感应电流的方向，并求ab中感应电流的大小；②若自行车以速度为v=8m/s匀速前进时，车轮受到的总摩擦阻力为2.0N，则后车轮转动一周，动力所做的功为多少？（忽略空气阻力，π≈3.0）13．如图所示，无限长金属导轨EF、PQ固定在倾角为θ=53°的光滑绝缘斜面上，轨道间距L=1m，底部接入一阻值为R=0.4Ω的定值电阻，上端开口．垂直斜面向上的匀强磁场的磁感应强度B=2T．一质量为m=0.5kg的金属棒ab与导轨接触良好，ab与导轨间动摩擦因数μ=0.2，ab连入导轨间的电阻r=0.1Ω，电路中其余电阻不计．现用一质量为M=2.86kg的物体通过一不可伸长的轻质细绳绕过光滑的定滑轮与ab相连．由静止释放M，当M下落高度h=2.0m时，ab开始匀速运动（运动中ab始终垂直导轨，并接触良好）．不计空气阻力，sin53°=0.8，cos53°=0.6，取g=10m/s2．求：（1）ab棒沿斜面向上运动的最大速度v m；（2）ab棒从开始运动到匀速运动的这段时间内电阻R上产生的焦耳热Q R和流过电阻R的总电荷量q．14．如图甲所示，在磁感应强度为B的水平匀强磁场中，有两根竖直放置相距为L平行光滑的金属导轨，顶端用一阻直为尺的电阻相连，两导轨所在的竖直平面与磁场方向垂直．一根质量为m的金属棒从静止开始沿导轨竖直向下运动，当金属棒下落龙时，速度达到最大，整个过程中金属棒与导轨保持垂直且接触良好．重力加速度为g，导轨与金属棒的电阻可忽略不计，设导轨足够长．求：（l）通过电阻R的最大电流；（2）从开始到速度最大过程中，金属棒克服安培力做的功W A；（3）若用电容为C的平行板电容器代替电阻R，如图乙所示，仍将金属棒从静止释放，经历时间t的瞬时速度v1．15．如图所示，两根光滑的平行金属导轨MN、PQ处于同一水平面内，相距L=0.5m，导轨的左端用R=3Ω的电阻相连，导轨电阻不计，导轨上跨接一电阻r=1Ω的金属杆ab，质量m=0.2kg，整个装置放在竖直向上的匀强磁场中，磁感应强度B=2T，现对杆施加水平向右的拉力F=2N，使它由静止开始运动，求：（1）杆能达到的最大速度多大？（2）若已知杆从静止开始运动至最大速度的过程中，R上总共产生了10.2J的电热，则此过程中金属杆ab的位移多大？（3）接（2）问，此过程中流过电阻R的电量？经历的时间？16．如图所示，在倾角为θ的斜面上固定两条间距为l的光滑导轨MN、PQ，导轨电阻不计，并且处于垂直斜面向上的匀强磁场中．在导轨上放置一质量为m、电阻为R的金属棒ab，并对其施加一平行斜面向上的恒定的作用力，使其匀加速向上运动．某时刻在导轨上再静止放置质量为2m，电阻为2R的金属棒cd，恰好能在导轨上保持静止，且金属棒ab同时由加速运动变为匀速运动，速度为v．求：（1）匀强磁场的磁感应强度B的大小；（2）平行斜面向上的恒定作用力F的大小及金属棒ab做加速运动时的加速度大小．17．如图所示，表面绝缘、倾角θ=37°的粗糙斜面固定在水平地面上，斜面的顶端固定有弹性挡板，挡板垂直于斜面，并与斜面底边平行．斜面所在空间有一宽度L=0.4m的匀强磁场区域，其边界与斜面底边平行，磁场方向垂直斜面向上，磁场上边界到挡板的距离s=m，一个质量m=0.2kg、总电阻R=2.5Ω的单匝正方形闭合金属框abcd，其边长L=0.4m，放在斜面的底端，其中ab边与斜面底边重合．线框在垂直cd边沿斜面向上大小恒定的拉力F作用下，从静止开始运动，经t=0.5s线框的cd边到达磁场的下边界，此时线框的速度v1=3m/s，此后线框匀速通过磁场区域，当线框ab的边离开磁场区域时撤去拉力，线框继续向上运动，并与挡板发生碰撞，碰后线框等速反弹．已知线框在整个运动过程中始终未脱离斜面，且保持ab边与斜面底边平行，线框与斜面之间的动摩擦因数μ=，重力加速度g=10m/s2，sin37°=0.6，cos37°=0.8求：（1）线框受到的恒定拉力F的大小；（2）匀强磁场的磁感应强度B的大小；（3）若线框向下运动过程中最后静止在磁场中的某位置，求线框在斜面上运动的整个过程中产生的焦耳热Q．18．如图所示，质量为M=2kg的足够长的U型金属框架abcd，放在光滑绝缘水平面上，导轨ab边宽度L=1m．电阻不计的导体棒PQ，质量m=1kg，平行于ab边放置在导轨上，并始终与导轨接触良好，棒与导轨间动摩擦因数μ=0.5，棒左右两侧各有两个固定于水平面上的光滑立柱．开始时PQ左侧导轨的总电阻R=1Ω，右侧导轨单位长度的电阻为r0=0.5Ω/m．以ef为界，分为左右两个区域，最初aefb构成一正方形，g取10m/s2．（1）如果从t=0时，在ef左侧施加B=kt（k=2T/s），竖直向上均匀增大的匀强磁场，如图甲所示，多久后金属框架会发生移动（设最大静摩擦力等于滑动摩擦力）．（2）如果ef左右两侧同时存在B=1T的匀强磁场，方向分别为竖直向上和水平向左，如图乙所示．从t=0时，对框架施加一垂直ab边的水平向左拉力，使框架以a=0.5m/s2向左匀加速运动，求t=2s时拉力F多大（3）在第（2）问过程中，整个回路产生的焦耳热为Q=0.6J，求拉力在这一过程中做的功．19．如图所示，U型金属框架质量m2=0.2kg，放在绝缘水平面上，与水平面间的动摩擦因数μ=0.2，MM′、NN′相互平行且相距0.4m，电阻不计，且足够长，MN段垂直于MM′，电阻R2=0.1Ω．光滑导体棒ab垂直横放在U型金属框架上，其质量m1=0.1kg、电阻R1=0.3Ω、长度l=0.4m．整个装置处于竖直向上的匀强磁场中，磁感应强度B=0.5T．现垂直于ab棒施加F=2N的水平恒力，使ab棒从静止开始运动，且始终与MM′、NN′保持良好接触，当ab棒运动到某处时，框架开始运动．设框架与水平面间最大静摩擦力等于滑动摩擦力，g取10m/s2．（1）求框架刚开始运动时ab棒速度v的大小；（2）从ab棒开始运动到框架刚开始运动的过程中，MN上产生的热量Q=0.1J．求该过程ab棒位移x的大小．20．如图所示，两根半径为r光滑的圆弧轨道间距为L，电阻不计，在其上端连有一阻值为R0的电阻，整个装置处于竖直向上的匀强磁场中，磁感应强度为B．现有一根长度稍大于L、质量为m、电阻为R的金属棒从轨道的顶端PQ处开始下滑，到达轨道底端MN时对轨道的压力为2mg，求：（1）棒到达最低点时电阻R0两端的电压；（2）棒下滑过程中R0产生的焦耳热；（3）棒下滑过程中通过R0的电量．21．如图所示，足够长的光滑U形导体框架的宽度L=0.40m，电阻忽略不计，其所在平面与水平面所成的角α=37°，磁感应强度B=1.0T的匀强磁场方向垂直于框平面．一根质量为m=0.20kg、有效电阻R=1.0Ω的导体棒MN垂直跨放在U形框架上，导体棒从静止开始沿框架下滑到刚开始匀速运动时，通过导体棒截面电量共为Q=2.0C．（sin37°=0.6，cos37°=0.8，g=10m/s2）求：（1）导体棒的最大加速度和最大电流强度的大小和方向？（2）导体棒在0.2s内在框架所夹部分可能扫过的最大面积？（3 ）导体棒从开始下滑到刚开始匀速运动这一过程中，导体棒的有效电阻消耗的电功？22．如图所示，倾角为α的光滑固定斜面，斜面上相隔为d的平行虚线MN与PQ间有大小为B的匀强磁场，方向垂直斜面向下．一质量为m，电阻为R，边长为L的正方形单匝纯电阻金属线圈，线圈在沿斜面向上的恒力作用下，以速度v匀速进入磁场，线圈ab边刚进入磁场和cd边刚要离开磁场时，ab边两端的电压相等．已知磁场的宽度d大于线圈的边长L，重力加速度为g．求（1）线圈进入磁场的过程中，通过ab边的电量q；（2）恒力F的大小；（3）线圈通过磁场的过程中，ab边产生的热量Q．23．如图所示，由粗细均匀、同种金属导线构成的正方形线框abcd放在光滑的水平桌面上，线框边长为L，其中ab段的电阻为R．在宽度也为L的区域内存在着磁感应强度为B的匀强磁场，磁场的方向竖直向下．线框在水平拉力的作用下以恒定的速度v通过匀强磁场区域，线框始终与磁场方向垂直且无转动．求：（1）在线框的cd边刚进入磁场时，bc边两端的电压U bc；（2）为维持线框匀速运动，水平拉力的大小F；（3）在线框通过磁场的整个过程中，bc边金属导线上产生的热量Q bc．24．如图甲所示，两条不光滑平行金属导轨倾斜固定放置，倾角θ=37°，间距d=1m，电阻r=2Ω的金属杆与导轨垂直连接，导轨下端接灯泡L，规格为“4V，4W”，在导轨内有宽为l、长为d的矩形区域abcd，矩形区域内有垂直导轨平面均匀分布的磁场，各点的磁感应强度B大小始终相等，B随时间t变化如图乙所示．在t=0时，金属杆从PQ位置静止释放，向下运动直到cd位置的过程中，灯泡一直处于正常发光状态．不计两导轨电阻，sin37°=0.6，cos37°=0.8，重力加速度g=10m/s2．求：（1）金属杆的质量m；（2）0～3s内金属杆损失的机械能△E．25．如图甲所示，光滑且足够长的平行金属导轨MN、PQ固定在同一水平面上，两导轨间距L=0.30m．导轨电阻忽略不计，其间接有固定电阻R=0.40Ω．导轨上停放一质量为m=0.10kg、电阻r=30Ω的金属杆ab，整个装置处于磁感应强度B=0.50T的匀强磁场中，磁场方向竖直向下．利用一外力F沿水平方向拉金属杆ab，使之由静止开始做匀加速直线运动，电压传感器可将R两端的电压U即时采集并输入电脑，并获得U随时间t的关系如图乙所示．求：（1）金属杆加速度的大小；（2）第2s末外力的瞬时功率．26．如图所示，平行光滑金属导轨OD、AC固定在水平的xoy直角坐标系内，OD与x轴重合，间距L=0.5m．在AD间接一R=20Ω的电阻，将阻值为r=50Ω、质量为2kg的导体棒横放在导轨上，且与y轴重合，导轨所在区域有方向竖直向下的磁场，磁感应强度B随横坐标x的变化关系为B=T．现用沿x轴正向的水平力拉导体棒，使其沿x轴正向以2m/s2的加速度做匀加速直线运动，不计导轨电阻，求：（1）t时刻电阻R两端的电压；（2）拉力随时间的变化关系．27．如图所示，两足够长平行光滑的金属导轨MN、PQ相距为L导轨平面与水平面夹角为a导轨电阻不计．磁感应强度为B的匀强磁场垂直导轨平面斜向上，长为L的金属棒ab垂直于MN、PQ放置在导轨上，且始终与导轨接触良好，金属棒的质量为m 电阻为R．两金属导轨的上端连接右侧电路，电路中R2为一电阻箱，已知灯泡的电阻R L=4R，定值电阻R1=2R，调节电阻箱使R2=12R，重力加速度为g，闭合开关S，现将金属棒由静止释放，求：（1）金属棒下滑的最大速度v m的大小；（2）当金属棒下滑距离为so时速度恰好达到最大，则金属棒由静止开始下滑2so的过程中，整个电路产生的电热．28．如图所示，两根竖直固定的足够长的金属导轨ab和cd相距L=0.2m，另外两根水平金属杆MN和PQ的质量均为m=10kg，可沿导轨无摩擦地滑动，MN杆和PQ杆的电阻均为R=0.2Ω（竖直金属导轨电阻不计），PQ杆放置在水平绝缘平台上，整个装置处于垂直导轨平面向里的磁场中，g取10m/s2（1）若将PQ杆固定，让MN杆在竖直向上的恒定拉力F=0.18N的作用下由静止开始向上运动，磁感应强度B o=1.0T，杆MN的最大速度为多少？（2）若将MN杆固定，MN和PQ的间距为d=0.4m，现使磁感应强度从零开始以=0.5T/s的变化率均匀地增大，经过多长时间，杆PQ对地面的压力为零？29．如图所示，有一足够长的光滑平行金属导轨，电阻不计，间距L=0.5m，导轨沿与水平方向成θ=30°倾斜放置，底部连接有一个阻值为R=3Ω的电阻．现将一根长也为L=0.5m质量为m=0.2kg、电阻r=2Ω的均匀金属棒，自轨道顶部静止释放后沿轨道自由滑下，下滑中均保持与轨道垂直并接触良好，经一段距离后进入一垂直轨道平面的匀强磁场中，如图所示．磁场上部有边界OP，下部无边界，磁感应强度B=2T．金属棒进入磁场后又运动了一段距离便开始做匀速直线运动，在做匀速直线运动之前这段时间内，金属棒上产生了Q r=2.4J的热量，且通过电阻R上的电荷量为q=0.6C，取g=10m/s2．求：（1）金属棒匀速运动时的速v0；（2）金属棒进入磁场后，当速度v=6m/s时，其加速度a的大小及方向；（3）磁场的上部边界OP距导轨顶部的距离S．30．如图所示，光滑水平轨道MN、PQ和光滑倾斜轨道NF、在、N点连接，倾斜轨道倾角为θ，轨道间距均为L．水平轨道间连接着阻值为R的电阻，质量分别为M、m，电阻分别为R、r的导体棒a、b分别放在两组轨道上，导体棒均与轨道垂直，a导体棒与水平放置的轻质弹簧通过绝缘装置连接，弹簧另一端固定在竖直墙壁上．水平轨道所在的空间区域存在竖直向上的匀强磁场，倾斜轨道空间区域存在垂直轨道平面向上的匀强磁场，该磁场区域仅分布在QN和EF所间的区域内，QN、EF距离为d，两个区域内的磁感应强度分别为B1、B2，以QN为分界线且互不影响．现在用一外力F将导体棒a向右拉至某一位置处，然后把导体棒b从紧靠分界线QN处由静止释放，导体棒b在出磁场边界EF前已达最大速度．当导体棒b在磁场中运动达稳定状态，撤去作用在a棒上的外力后发现a棒仍能静止一段时间，然后又来回运动并最终停下来．求：（1）导体棒b在倾斜轨道上的最大速度（2）撤去外力后，弹簧弹力的最大值（3）如果两个区域内的磁感应强度B1=B2且导体棒电阻R=r，从b棒开始运动到a棒最终静止的整个过程中，电阻R上产生的热量为Q，求弹簧最初的弹性势能．参考答案与试题解析一．解答题（共30小题）导体切割磁感线时的感应电动势；电磁感应中的能量转化．1．考点：专题：电磁感应——功能问题．分析：（1）根据平衡条件列方程求金属棒的质量；（2）根据欧姆定律求出两板间的电压，进而得到场强，根据牛顿第二定律和运动学公式求微粒发生的位移大小．解答：解：（1）a下滑h的过程中，由运动学规律有：v2=2gh代入数据解得：v=10m/sa进入磁场Ⅰ后，由平衡条件有：BIL=Mg感应电动势为：E=BLv=2V感应电流为：I==2A解得：M=0.04kg（2）因磁场I、Ⅱ的磁感应强度大小相同，故a在磁场Ⅱ中也做匀速运动，a匀速穿过磁场中的整个过程中，电容器两板间的电压为：U==1V场强为：E′==1V/ma穿越磁场I的过程中经历时间为：t1==0.3s此过程下板电势高，加速度为：a1==10m/s2，方向竖直向上末速度为：v1=a1t1=3m/s向上位移为：x1=a1t12=0.45ma穿越磁场Ⅱ的过程中经历时间为：t2==0.1s此过程中上板电势高，加速度为：a2==30m/s2，方向竖直向下末速度v2=v1﹣a2t2=0，故微粒运动方向始终未变向上位移为：x2=v1t2﹣a2t22=0.15m得：x=x1+x2=0.45+0.15=0.60m答：（1）金属棒a的质量M为0.04kg；（2）在a穿越磁场的整个过程中，微粒发生的位移大小x为0.6m．点评：本题是电磁感应与电路、力学知识的综合，与电路联系的关键点是感应电动势，与力学联系的关键点是静电力．2．导体切割磁感线时的感应电动势；牛顿第二定律；电磁感应中的能量转化．考点：专电磁感应——功能问题．题：。

(完整版)电磁感应综合练习题(基本题型,含答案),推荐文档

图 9-2
图 9-3
图 9-4
【答案】C 4．如图 9-3 所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当电键 S 接通一瞬间，两铜环的运动情况是（） A．同时向两侧推开
B．同时向螺线管靠拢
C．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断
我去人也就图 9-有1 人！为UR扼腕入站内信不存在向你偶同意调剖沙龙课反倒是龙卷风前一天
导轨间距为 L0 M 、 P 两点间接有阻值为 R 的电阻。一根质量为 m 的均匀直金属杆 ab 放在两导轨上，并与导轨垂直。整套装置处于磁感应强度为 B 的匀强磁场中，磁场方向垂直斜面向下。导轨和
（1）通过 R 的电流大小和方向
金属杆的电阻可忽略。让 ab 杆沿导轨由静止开始下滑，导轨和金
（2）电容器的电荷量。
I E BLv RR
ab
杆受到安培力 F BIL B 2 L2v R
根据牛顿运动定律，有 ma mg F mg sin B 2 L2v R
a gain B 2 L2v mR
(3)当 a=0 时，即 gain B 2 L2v 时 mR
，杆达到最大速度 vm
我去人也就有人！为UR扼腕入站内信不存在向你偶同意调剖沙龙课反倒是龙卷风前一天
B．在某位置附近来回振动
D．要将金属环匀速拉出，拉力大小要改变
C．向右做初速度为零的加速运动，后又改做减速运动
【答案】BD
D．向右做变加速运动，后改做匀速运动
8．如图 9-7 所示，在一根软铁棒上绕有一个线圈，a、b别与平行导轨 M、N 相连，有匀强磁场与导轨面垂
直，一根导体棒横放在两导轨上，要使 a 点的电势均比 b 点的
3．磁电式电表在没有接入电路（或两接线柱是空闲）时，由于微

初中电磁感应专题练习(含详细答案)

初中电磁感应专题练习(含详细答案)
一、选择题
1. 一个导线在磁场中匀速向右移动，感应电动势的方向如何？
A. 由左向右
B. 由右向左
C. 没有感应电动势
D. 无法确定
答案：B
2. 带电粒子在磁场中匀速运动，运动轨迹如何？
A. 直线运动
B. 圆形运动
C. 抛物线运动
D. 双曲线运动
答案：B
二、计算题
1. 一个弯曲的导线长为10cm，导线中有一个电流I=2A，若在
导线处有一个磁感应强度为B=3T的磁场，求电动势的大小为多少？
解答：
$\mathcal{E}=Blv=\frac{1}{2}Blv=\frac{1}{2}Blsin\theta=\frac{1}{2} \times 3 \times 0.1 \times 2=\frac{3}{20}$V。

三、简答题
1. 什么是电磁感应？
电磁感应是指导体中的电子受到磁场的作用从而在导体两端产
生的电动势。

2. 什么是法拉第电磁感应定律？
法拉第电磁感应定律指出，当导体中的磁力线发生变化时，沿
着导体的任意闭合回路中就会产生感应电动势，其大小与磁通量的
变化率成正比，方向满足楞次定律。

3. 什么是楞次定律？
楞次定律指出，当导体内有感应电流时，该电流所发出的磁场的方向是这样的，即它所引起的磁通量的变化总是阻碍引起这种变化的原因。

4. 什么情况下会产生感应电流？
当导体在磁场中发生运动或被磁场线穿过而发生变化时，就会在导体中产生感应电流。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

现合上开关，则金属棒的运动情况是（）A．向右做初速度为零的匀加速运动B．在某位置附近来回振动C．向右做初速度为零的加速运动，后又改做减速运动D．向右做变加速运动，后改做匀速运动【答案】6．如图9-5，电路中，L为一自感线圈，两支路电阻相等，则（）A．闭合开关S时，稳定前电流表A1的示数小于电流表A2的示数B．闭合开关S时，稳定前电流表A1的示数等于电流表A2的示数C．闭合开关S时，稳定前电流表A1的示数大于电流表A2的示数D．断开开关S时，稳定前电流表A1的示数等于电流表A2的示数【答案】D 7．如图9-6，把金属圆环匀速拉出磁场，下面叙述正确的是（）A．向左拉出和向右拉出所产生的感应电流方向相反B．不管向什么方向拉出，只要产生感应电流方向都是顺时针C．向右匀速拉出时，感应电流大小不变D．要将金属环匀速拉出，拉力大小要改变【答案】BD8．如图9-7所示，在一根软铁棒上绕有一个线圈，a、b是线圈的两端，a、b分别与平行导轨M、N相连，有匀强磁场与导轨面垂直，一根导体棒横放在两导轨上，要使a点的电势均比b点的电势高，则导体棒在两根平行的导轨上应该（）A．向左加速滑动B．向左减速滑动C．向右加速滑动D．向右减速滑动【答案】CD二、填空1．水平面中的平行导轨P、Q相距L，它们的右端与电容为C 的电图9-5图9-6图9-7 图9-8容器的两块极板分别相连如图9-8所示，直导线ab 放在P 、Q 上与导轨垂直相交，磁感应强度为B 的匀强磁场竖直向下穿过导轨面。

若发现与导轨P 相连的电容器极板上带负电荷，则ab 向沿导轨滑动；如电容器的带电荷量为Q ，则ab 滑动的速度v = . 【答案】左 BLCQv =2 在图9-9中，当导线ab 向右运动时，cd 所受磁场力的方向是___；ab 棒上________端相当于电源的正极．【答案】向下；b3．磁电式电表在没有接入电路（或两接线柱是空闲）时，由于微扰指针摆动很难马上停下来，而将两接线柱用导线直接相连，摆动着的指针很快停下，这是因为。

【答案】转动的线圈产生I ，它受到阻碍其运动的安培力4. 在图9-10中①将条形磁铁按图所示方向插入闭合线圈．在磁铁插入的过程中，灵敏电流表示数____________．②磁铁在线圈中保持静止不动，灵敏电流表示数______． ③将磁铁从线圈上端拔出的过程中，灵敏电流表示数________．(以上各空均填“为零”或“不为零”) 【答案】 ①不为零 ②为零 ③不为零5. 在图9-11绕在同一铁芯上的线圈Ⅰ、Ⅱ按图所示方法连接，判断在以下各情况中，线圈Ⅱ中是否有感应电流产生． ①闭合电健K 的瞬时___________________．②保持电键K 闭合的时候________________________． ③断开电键K 的瞬时_______________________．④电键K 闭合将变阻器R O 的滑动端向左滑动时：_______________．【答案】①有 ②无 ③有 ④有三、计算题1．如图9-12所示，匀强磁场T B 22=，方向竖直向下，正方形线框每边长为0.4m ，总电阻为0.16Ω。

ad 、dc 、cb 三边为细金属线，质量可忽略。

其中dc 边固定不动，ab 边质量为100g ，将线框拉至水平后释放，ab 边经0.4s 到达最低位置，ab 边达最低位置时速度图9-9图9-10图9-11为2m/s ，（1）求此过程中产生的热量；（2）若通以直流电要达到同样的热效应，则电流多大？解析：（1）线框以dc 边为轴从水平位置转到竖直位置的过程中，能量发生了转化ab 边的重力势能一部分转化为动能，另一部分由于线圈中磁通量的变化转变为电能，根据能量守恒，电势E E E k +=即电E mv mgL +=221∴J mv mgL E 2.0212=-=电，JE Q 2.0==电（2）t R I Q ∆=2，∴A tR QI 77.1=∆=2．如图9-13所示，在光滑绝缘的水平面上有一个用一根均匀导体围成的正方形线框abcd ，其边长为L ，总电阻为R ，放在磁感应强度为B ．方向竖直向下的匀强磁场的左边，图中虚线MN 为磁场的左边界。

线框在大小为F 的恒力作用下向右运动，其中ab 边保持与MN 平行。

当线框以速度v 0进入磁场区域时，它恰好做匀速运动。

在线框进入磁场的过程中，（1）线框的ab 边产生的感应电动势的大小为E 为多少？（2）求线框a 、b 两点的电势差。

（3）求线框中产生的焦耳热。

解析：（1）E = BLv 0（2）a 、b 两点的电势差相当于电源的外电压∴000434BLv R R BLv BLv r I E U ab ab =⋅-=⋅-= （3）解法一：由于线圈在恒力F 作用下匀速进入磁场区，恒力F 所做的功等于线圈中产生的焦耳热，所以线圈中产生的热量为Q = W = FL解法二：线圈进入磁场区域时产生的感应电动势为E = BLv 0电路中图9-12图9-13的总电功率为R E P 2=线圈中产生的热量0v LP Pt Q ==联解可得：Rv L B Q 032=3．面积S = 0.2m 2、n = 100匝的圆形线圈，处在如图9-14所示的磁场内，磁感应强度随时间t 变化的规律是B = 0.02t ，R = 3Ω，C = 30μF ，线圈电阻r = 1Ω，求：（1）通过R 的电流大小和方向（2）电容器的电荷量。

(1)由楞次定律知，Φ变大，线圈的感应电流方向为逆时针，所以通过R 的电流方向为b→a ， (2) 由02.02.0100⨯⨯=∆∆=∆∆=tBnS t nE φ V 4.0=V ，134.0+=+=r R E I A 1.0=A ，31.0⨯===IR U U R C V 3.0=V ，C C CU Q C 661093.01030--⨯=⨯⨯==4.如图9-15所示，两根足够长的直金属导轨MN 、PQ 平行放置R 的电阻。

一根质量为m 的均直金属斜面上，两导轨间距为0L M 、P 两点间接有阻值为R 的电阻。

一根质量为m 的均匀直金属杆ab 放在两导轨上，并与导轨垂直。

整套装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直斜面向下。

导轨和金属杆的电阻可忽略。

让ab 杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦。

（1）由b 向a 方向看到的装置如图9-16所示，请在此图中画出ab 杆下滑过程中某时刻的受力示意图；（2）在加速下滑过程中，当ab 杆的速度大小为v 时，求此时ab 杆中的电流及其加速的大小；（3）求在下滑过程中，ab 杆可以达到的速度最大值。

图9-14图9-15图9-16图9-17解析：(1) 如图9-17重力mg ，竖直下支撑力N ，垂直斜面向上安培力F ，沿斜面向上(2)当ab 杆速度为v 时，感应电动势BLv E =，此时电路中电流RBLv R E I == ab 杆受到安培力R v L B BIL F 22== 根据牛顿运动定律，有RvL B mg F mg ma 22sin -=-=θθmRvL B gain a 22-=θ(3)当a =0时，即mRvL B gain 22=θ时，杆达到最大速度m v22sin L B mgR m θν=。
