航空发动机叶片加工
航空发动机精锻叶片数字化数控加工技术
航空发动机精锻叶片数字化数控加工技术随着航空业的不断发展和飞机性能的不断提升，航空发动机作为飞机的“心脏”，其性能对于整个飞机的安全和性能有着至关重要的影响。
而发动机叶片作为发动机中最关键的零部件之一，其制造工艺和加工精度直接影响了发动机的性能和效率。
目前，航空发动机精锻叶片数字化数控加工技术已经成为发展的趋势，为提升叶片制造的精度和效率，推动航空发动机的发展起到了积极的推动作用。
一、数字化叶片设计技术数字化叶片设计技术是航空发动机精锻叶片数字化数控加工技术的重要基础。
传统的叶片设计采用手工绘图和模型制作，这种方法效率低、精度不高且易受人为因素的影响。
而数字化叶片设计技术则采用计算机辅助设计软件，通过三维建模技术能够高效准确地完成叶片的设计工作，可以实现对叶片各种参数的实时监测和调整，保证叶片的设计精度和一致性。
数字化叶片设计技术还能够方便和CAD/CAM等软件进行数据交换和集成，使得叶片设计数据得以共享和传输，为后续的数控加工提供了良好的基础。
二、数字化数控加工技术数字化数控加工技术是航空发动机精锻叶片数字化数控加工技术的核心环节。
传统的叶片加工工艺中，需要通过数控机床进行铣削、钻孔等工序，但是这种方式难以满足叶片的复杂曲面和高精度加工需求。
而数字化数控加工技术则是将数字化叶片设计数据直接输入到数控机床上，通过程序控制实现叶片的加工，能够高效、精确地完成叶片的加工工序。
在数字化数控加工技术中，主要采用了一些先进的加工方法和设备，比如激光切割、激光熔化沉积、电火花加工等技术，这些新型的加工方法和设备能够更好地满足叶片复杂曲面和高精度加工的需求，同时提高了叶片的制造效率和一致性。
三、数字化质量检测技术数字化质量检测技术是航空发动机精锻叶片数字化数控加工技术的重要保障。
叶片作为航空发动机中的重要部件，其加工质量对于发动机的性能和安全有着至关重要的影响。
传统的叶片质量检测方式主要是依靠人工目测和简单的测量工具，难以满足叶片高精度加工的需求。
航空发动机叶片再制造技术的应用及其发展趋势
航空发动机叶片再制造技术的应用及其发展趋势航空发动机叶片再制造技术是指对废旧的航空发动机叶片进行修复、再制造或更新的技术，以降低航空发动机的维修成本、延长使用寿命，并提高发动机的性能和可靠性。
这一技术在航空领域中具有重要意义，能够进一步推动航空发动机的发展与创新。
1.修复与再制造：通过对叶片进行修复和再制造，使其恢复到原有性能水平，以减少修复成本和提高使用寿命。
修复过程中主要包括清洗、去除受损材料、填充修补、表面处理等步骤，再制造则涉及到材料选择、加工和热处理等工艺。
通过修复和再制造，航空发动机叶片的性能可以恢复到几乎与新制品相当。
2.更新与改进：利用再制造技术，对旧有叶片进行更新和改进，以提高性能和可靠性。
例如通过采用新材料、改变叶片结构、优化叶片内部流道等方式，实现对叶片性能的提升。
这样可以延长航空发动机的使用寿命，提高发动机的性能指标，同时降低运营成本。
3.节能环保：再制造技术对航空工业的发展有着重要意义。
航空发动机叶片是航空发动机中易受损的关键部件，采用再制造技术可以降低其对环境的影响。
通过再制造，可以避免废旧叶片的填埋和焚烧，减少对环境的污染，同时还可节约大量原材料和能源的消耗。
1.材料创新：新型材料的研发将是航空发动机叶片再制造技术的重要发展方向。
高温合金、复合材料等新材料的应用可以提高叶片的耐用性、抗疲劳性和耐高温性能，从而延长其使用寿命。
2.进一步精细化加工：随着精密制造技术的不断发展，航空发动机叶片再制造将越来越具有精细化的特点。
高精度加工和表面处理技术的应用可以进一步提高叶片的空气动力性能和剩余寿命，实现优化再制造。
3.数字化技术的应用：随着数字化技术的飞速发展，航空发动机叶片再制造也将借助于数字化技术的应用实现更高效、更精准的再制造。
通过建立叶片的数字模型、使用虚拟仿真技术和智能制造技术，可以提高制造过程的一体化和智能化水平。
4.航空维修市场的需求：全球航空业的持续发展将对航空发动机叶片再制造技术提出更高的要求。

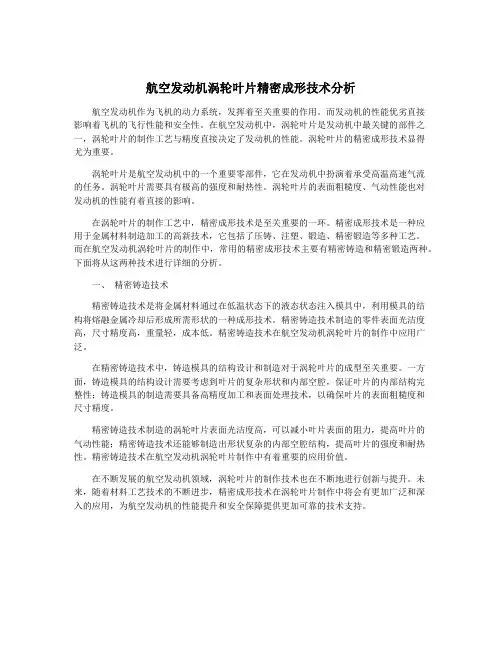

航空发动机涡轮叶片精密成形技术分析
航空发动机涡轮叶片精密成形技术分析航空发动机作为飞机的动力系统，发挥着至关重要的作用。
而发动机的性能优劣直接影响着飞机的飞行性能和安全性。
在航空发动机中，涡轮叶片是发动机中最关键的部件之一，涡轮叶片的制作工艺与精度直接决定了发动机的性能。
涡轮叶片的精密成形技术显得尤为重要。
涡轮叶片是航空发动机中的一个重要零部件，它在发动机中扮演着承受高温高速气流的任务。
涡轮叶片需要具有极高的强度和耐热性。
涡轮叶片的表面粗糙度、气动性能也对发动机的性能有着直接的影响。
在涡轮叶片的制作工艺中，精密成形技术是至关重要的一环。
精密成形技术是一种应用于金属材料制造加工的高新技术，它包括了压铸、注塑、锻造、精密锻造等多种工艺。
而在航空发动机涡轮叶片的制作中，常用的精密成形技术主要有精密铸造和精密锻造两种。
下面将从这两种技术进行详细的分析。
一、精密铸造技术精密铸造技术是将金属材料通过在低温状态下的液态状态注入模具中，利用模具的结构将熔融金属冷却后形成所需形状的一种成形技术。
精密铸造技术制造的零件表面光洁度高，尺寸精度高，重量轻，成本低。
精密铸造技术在航空发动机涡轮叶片的制作中应用广泛。
在精密铸造技术中，铸造模具的结构设计和制造对于涡轮叶片的成型至关重要。
一方面，铸造模具的结构设计需要考虑到叶片的复杂形状和内部空腔，保证叶片的内部结构完整性；铸造模具的制造需要具备高精度加工和表面处理技术，以确保叶片的表面粗糙度和尺寸精度。
精密铸造技术制造的涡轮叶片表面光洁度高，可以减小叶片表面的阻力，提高叶片的气动性能；精密铸造技术还能够制造出形状复杂的内部空腔结构，提高叶片的强度和耐热性。
精密铸造技术在航空发动机涡轮叶片制作中有着重要的应用价值。
在不断发展的航空发动机领域，涡轮叶片的制作技术也在不断地进行创新与提升。
未来，随着材料工艺技术的不断进步，精密成形技术在涡轮叶片制作中将会有更加广泛和深入的应用，为航空发动机的性能提升和安全保障提供更加可靠的技术支持。
航空发动机叶片加工工艺探讨
航空发动机叶片加工工艺探讨摘要：在国家飞机装备的制造加工过程中，航空发动机是十分关键的加工部分，其加工质量至关重要。
发动机叶片的制造问题是飞机零部件制造应用领域一道已知的“瓶颈”问题。
由于发动机叶片具有重量轻、壁薄、变异性大等特征，其制造技术一直是研究的重点。
随着科学技术的进步，数字化和自动化机床的引入都极大地改进了叶片制造工艺，在加工的过程中，保障发动机叶片的质量至关重要。
如何高效稳定地制造发动机叶片依然是一个加工难点。
基于此，阐述航空发动机叶片的主要形状与特征，并对航空发动机叶片的加工工艺做出了详尽的分析具有重要意义。
关键词：航空发动机；发动机叶片加工特征；加工工艺探讨；加工检验引言航空发动机是飞行装备加工制造过程中最重要的零件，其叶片也是发动机中数量最多、工艺最复杂的一部分。
在航空发动机的基本构造中，压气机主要由整流叶片组成，数量最多。
正因如此众多性能优异的叶片，航空发动机可以进行多种用途。
航空发动机可以利用叶片的功能对空气进行挤压与扩张，并从中产生动能，从而驱动飞行器正常工作运行。
叶片作为发动机部件中的重要部分，不但数量庞大，而且造型复杂多变。
也正因为叶片加工工艺的复杂性，在叶片加工生产过程中会出现很多影响叶片品质的问题。
作为发动机叶片研究者，保证发动机叶片质量至关重要，这也是发动机叶片加工工艺的难点。
这就要求研究人员必须在实际处理过程中不断结合经验，不断增加人力与财力的投资，以此保证发动机叶片的加工质量。
一、航空发动机叶片加工的主要特征航空发动机开发中所采用的叶片加工技术，和普通发动机批量生产中所采用的叶片加工技术有较大差别[1]。
专业厂家的叶片生产周期一般为十二至十四个月。
而航空发动机开发的叶片加工周期一般为六个月至十二个月。
在飞机发动机研制过程中，叶片的制造批量往往相当小，而且通常是几个或一个的小批量生产。
在航空发动机的研制过程中，叶片技术应该尽量选择国际通用的高效率加工机床，以减少叶片的加工周期，从而降低生产成本。

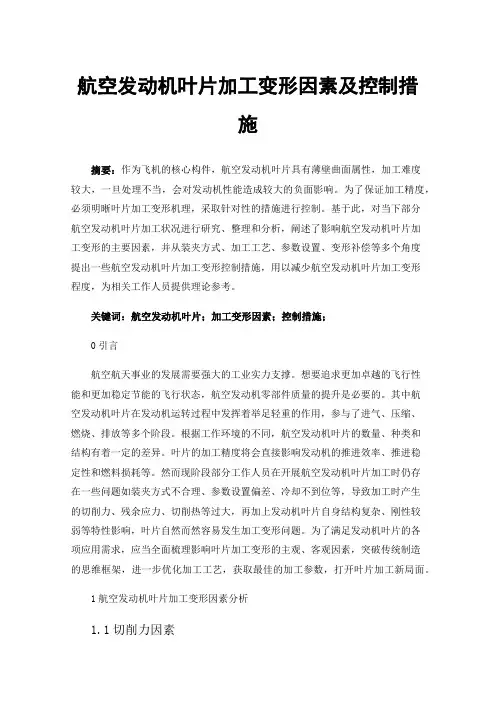

航空发动机叶片加工变形因素及控制措施
航空发动机叶片加工变形因素及控制措施摘要：作为飞机的核心构件，航空发动机叶片具有薄壁曲面属性，加工难度较大，一旦处理不当，会对发动机性能造成较大的负面影响。
为了保证加工精度，必须明晰叶片加工变形机理，采取针对性的措施进行控制。
基于此，对当下部分航空发动机叶片加工状况进行研究、整理和分析，阐述了影响航空发动机叶片加工变形的主要因素，并从装夹方式、加工工艺、参数设置、变形补偿等多个角度提出一些航空发动机叶片加工变形控制措施，用以减少航空发动机叶片加工变形程度，为相关工作人员提供理论参考。
关键词：航空发动机叶片；加工变形因素；控制措施；0引言航空航天事业的发展需要强大的工业实力支撑。
想要追求更加卓越的飞行性能和更加稳定节能的飞行状态，航空发动机零部件质量的提升是必要的。
其中航空发动机叶片在发动机运转过程中发挥着举足轻重的作用，参与了进气、压缩、燃烧、排放等多个阶段。
根据工作环境的不同，航空发动机叶片的数量、种类和结构有着一定的差异。
叶片的加工精度将会直接影响发动机的推进效率、推进稳定性和燃料损耗等。
然而现阶段部分工作人员在开展航空发动机叶片加工时仍存在一些问题如装夹方式不合理、参数设置偏差、冷却不到位等，导致加工时产生的切削力、残余应力、切削热等过大，再加上发动机叶片自身结构复杂、刚性较弱等特性影响，叶片自然而然容易发生加工变形问题。
为了满足发动机叶片的各项应用需求，应当全面梳理影响叶片加工变形的主观、客观因素，突破传统制造的思维框架，进一步优化加工工艺，获取最佳的加工参数，打开叶片加工新局面。
1航空发动机叶片加工变形因素分析1.1切削力因素切削力是引发航空发动机叶片加工变形的主要因素。
受刀具作用，叶片在切削过程中出现“让刀”问题，未能切除所要切除的部分。
待到叶片弹性恢复后，叶片所呈现出的加工精度实际是小于设计要求的精度，从而产生加工变形。
且由于航空发动机叶片属于复杂的薄壁曲面结构，极易受力不均匀，导致加工精度把控困难。
飞机发动机涡轮叶片的制备工艺研究
飞机发动机涡轮叶片的制备工艺研究飞机发动机是现代高科技的代表，其关键零件之一——涡轮叶片，也是发动机性能的重要决定因素。
涡轮叶片不仅需要在高速高温的环境下承受巨大的压力，还需要具备超高的精度和一个优良的空气动力学特性。
因此，如何提高涡轮叶片的制备工艺、优化加工工艺，是目前涡轮叶片研制领域的重点之一。
一、涡轮叶片的制备工艺涡轮叶片是由高温合金材料制成的，是发动机中最关键、最复杂的零部件之一。
涡轮叶片的制备工艺大体可分为铸造、锻造、热等静压成形、粉末冶金、光切割和精雕等多种方式。
铸造法是一种常用的制备涡轮叶片的方法。
其工艺简单、成本低，可以生产出形状复杂的大型叶片。
不过由于熔铸会产生气孔和缺陷，其机械性能和机械寿命一般不如锻造和静压成形。
锻造法是一种利用材料塑性变形来进行加工的方法，可以增强材料的机械性能。
常见的锻造方法有自由锻、模锻、轴向模锻等。
锻造法制备的叶片具有良好的疲劳寿命和机械性能，但是对于复杂的叶片形状，锻造的难度较大。
热等静压成形是一种利用高温高压条件下的材料流变和塑性变形来制造涡轮叶片的一种工艺。
静压成形具有制造精度高、组织致密、基体变形少、强度高、耐热性好等优点，是目前制备高端涡轮叶片的主流工艺。
粉末冶金法是将金属粉末经过压制、热处理等工序制成叶片。
其制造精度和自由锻造相当，优点在于不会出现缩孔、气孔等质量问题，适用于小型、多孔等叶片的制作。
光切割法是将纯度超过99.9%的高温合金薄片通过精密加工机床雕刻成复杂的叶片形状。
该法生产的叶片具有超高的制造精度和表面光滑度，并且不需要进行后续的热处理，广泛应用于发动机的高压压气机和低压涡轮中。
精雕法是将锻造或静压成形的大型叶片经过切割、穿孔、钻孔、铣孔、铺堆等工艺，制成小型叶片。
该法可加工出极为复杂的叶片形状，并可以利用基础模具制造多种类型的叶片。
二、涡轮叶片加工工艺优化制备涡轮叶片的过程中，加工工艺是影响叶片成品质量的重要因素之一。
通过对工艺参数、表面特征、材料特性等方面的优化，可以进一步提高叶片的质量和精度。
航空发动机精锻叶片数字化加工生产线的探索与实践
航空发动机精锻叶片数字化加工生产线的探索与实践航空发动机是现代飞机的核心部件，其性能直接影响着飞机的飞行效能和安全性。
而精锻叶片作为航空发动机的关键零部件，其制造工艺和质量要求非常高，传统的生产方式存在效率低下、成本高昂等问题。
因此，数字化加工生产线在航空发动机精锻叶片制造中的探索与实践显得尤为重要。
数字化加工生产线是借助信息化技术，通过数字化控制、自动化操作和智能化设备，在生产过程中实现精准、高效、可持续的生产方式。
在航空发动机精锻叶片制造中，数字化加工生产线主要涉及以下几个方面的探索与实践：1.数字化设计与仿真：通过使用先进的CAD/CAM软件，实现叶片的设计、模拟和优化。
同时，借助仿真技术，可以对叶片进行强度、刚度等性能的仿真分析，从而提前发现潜在问题并进行改进。
2.数控机床和机器人应用：数字化加工生产线采用数控机床和机器人来替代传统的人工操作，实现叶片的精密加工和装配。
机器人具有高速、高精度和重复性好的特点，能够大大提高生产效率和产品质量。
3.智能化质量检测：通过引入智能化检测设备和传感器，实现对叶片质量的实时监控和检测。
包括光学检测、超声波检测、热检测等多种技术的应用，可以大大提高叶片的质量和可靠性。
4.数据集成与管理：数字化加工生产线需要对各个环节产生的大量数据进行集成和管理。
通过构建信息化平台和数据库，实现数据的实时传输、共享和分析，可以优化生产过程，提高生产效率和产品质量。
综上所述，数字化加工生产线在航空发动机精锻叶片制造中的探索与实践可以大大提高生产效率、降低成本和提高产品质量。
然而，数字化加工生产线的落地还面临着技术难题和转型成本等挑战，需要相关企业和研究机构的共同努力，才能实现在航空发动机领域的推广应用。
航空发动机涡轮叶片精密成形技术分析
航空发动机涡轮叶片精密成形技术分析航空发动机是飞机的心脏，而涡轮叶片则是发动机的重要部件。
涡轮叶片的精密成形技术对发动机性能和效率有着重要影响。
本文将从涡轮叶片的作用、发展历程和精密成形技术等方面进行分析。
一、涡轮叶片的作用涡轮叶片是航空发动机中的重要部件，主要用于抽取高温高压气流驱动涡轮转子。
其主要作用有三个方面：1. 压气机叶片：压气机叶片位于压气机中，主要作用是将空气进行压缩，提高气流的密度和压力，为燃烧提供更好的条件。
2. 涡轮叶片：涡轮叶片则是利用燃气推动涡轮，驱动压缩机和风扇转动。
3. 冷却气道：涡轮叶片内设有冷却气道，可以将冷气传送到叶片表面，形成薄膜冷却或孔内冷却，降低叶片温度，提高其使用寿命。
二、涡轮叶片的发展历程随着航空发动机的发展，涡轮叶片的材料和制造工艺也在不断更新。
在20世纪初期，涡轮叶片主要采用铸造工艺，材料多为镍基合金。
这种工艺制造的涡轮叶片形状简单，但受到合金材料的限制，难以制造出复杂的叶片结构。
20世纪50年代，随着喷气发动机的广泛应用，对涡轮叶片的要求也越来越高。
为了提高涡轮叶片的耐温性和寿命，人们开始研究使用单晶合金材料，但单晶合金材料的制造难度也很大。
20世纪80年代，随着钴基和镍基单晶高温合金材料的问世以及多晶合金的研究，使得涡轮叶片的耐温性和力学性能得到了大幅提升。
精密成形技术的进步也为制造出高精度、复杂结构的涡轮叶片提供了可能性。
三、涡轮叶片精密成形技术涡轮叶片的精密成形技术是指利用高科技手段，通过精密加工制造出涡轮叶片的工艺。
这种技术可以生产出形状精密、表面光洁的高温合金叶片，提高涡轮叶片的耐温性和力学性能。
涡轮叶片的精密成形技术主要包括以下几种形式：1. 精密铸造技术：精密铸造是利用先进的制造工艺，通过高精度的金属模具和精密的注射工艺，将熔融的高温合金材料注入模具中，制造出具有复杂结构的涡轮叶片。
2. 精密锻造技术：精密锻造是通过将金属加热至塑性变形温度，再施加压力，使金属产生塑性变形，从而制造出精密的涡轮叶片。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
航空发动机叶片加工
<>本文是MasterCAM软件在航空领域的一个应用案例。
文章从飞机发动机
叶片的形状特点、加工过程中的难点、加工的具体方案与步骤，以及MasterCAM 软件的多轴铣功能等方面进行了全面的叙述。
<>
一、概述
<> 飞机发动机的叶片大小不同，形状各异：从尺寸上看，大的叶片有
250×60×10，小的只有30×10×5；从形状上看，带阻风台结构的稍复杂一些，需五轴联动铣削；不带阻风台的，用四轴加工即可。
所有叶片都有一个特点：薄，加工时易变形。
<;P> 叶片的毛坯均为合金铸件，加工工序比较复杂，从图纸到成品，一般都要经过40～60个工序。
目前，发动机叶片（叶背、叶盆）的加工，大多采用三轴铣削，即在立式铣削中心（带旋转工作台）先铣叶背，然后转180゜，再铣叶盆。
进汽边、出汽边以及叶根，在后续的工序中再处理。
这种铣削方法装卡次数多，加工效率低，并且加工后叶片变形大，叶片截面形状与原设计有较大误差。
<;P> 如果采用四轴联动铣削，一次装卡就可把叶背、叶盆、进出汽边以及叶根同时加工出来，并且加工后的叶片变形也很小。
如果走刀路径设计的合理，加工后叶片表面的光洁度高，后续的辅助工序可以取消或减化，进汽边和出汽边也无需再处理。
从整体来看，叶片的加工质量和效率都会大为提高。
<;P> 四轴铣削叶片，理想的刀具路径如下：
<;P> (1)四轴铣削叶背、叶盆时，刀具沿轴线螺旋走刀，从一端走到另一端；<;P> (2)再单独铣一次进、出汽边，刀具沿叶片轴线从一端铣到另一端，以保证进、出汽边的形状精度和表面光洁度；
<;P> (3)铣削叶根的过渡面时，确保叶片两端的凸台不受损伤。
<;P>二、叶背、叶盆铣削
<;P> 对于图1所示的叶片，可采用近似于螺旋的走刀路径。
刀具相对于叶片绕轴线做旋转运动，同时间断地沿轴线作直线运动，如图1所示。
采用这种走刀路径，叶片的变形小，质量可靠；叶背叶盆刀痕匀布，余量均匀，减少了后续打磨、抛光等工序的工作量，可明显地提高叶片的生产效率。
并且，编制这种走刀路径，较编制螺旋走刀路径容易得多。
<;P align=center>
图1 叶片走刀路径
<;P> 以下详细说明有关计算方法及参数的选择。
<;P> 图2是叶片的俯视图。
叶形的长边约220.7mm，短边约175.3mm，叶片高约93.9mm。
叶片两端均有台阶，台阶的侧面与叶形的交线跟轴线不垂直，左边夹角约20°，右边约8.6°。
<;P
align=center>
图2 俯视图
<;P> 四轴联动铣削时，在右端和左端的走刀方向应同台阶的侧面基本平行，铣刀间断地沿轴线向叶片中部铣削时，走刀方向逐渐与轴线垂直，如图2所示。
在最左侧，走刀方向与刀轴夹角20°角，铣削到A1_A1截面时，走刀方向与轴线垂直。
铣到B1-B1截面后，走刀方向逐渐右斜。
在最右端，走刀方向与右侧台阶的侧面方向一致，即与轴线夹角8.6°。
<;P> 设相邻两刀具路径间的距离为d，则从最左端到A1-A1截面的切削次数为N=27.3/d，取d=1.5，则N=18刀，取20刀。
相邻两刀的相对转角为：20°/20=1°。
<;P> 同样计算右端的刀数：14.5/1.5=9.6取10刀。
每刀转角：8.6°/10=0.86°。
<;P> 最大转角计算：切削平面旋转后，各刀具路径不应重叠，条件为：
Qm×W/2≤d，Qm≤2d/W，如图3所示。
W=93.9、d=1.5，得Qm≤1.83°。
<;P align=center>
图3 刀具路径不重叠条件示意
<;P>三、进、出汽边铣削
<;P> 进出汽边是由多个位于相互平行的平面上、直径为0.65～0.68mm的圆弧构成的直纹曲面。
用直径φ6的铣刀铣削时，最好用侧刃铣。
可把各圆弧分为5等份，计算6条对应的等参曲线。
然后，根据这6条曲线编制四轴程序，使刀具沿着6条曲线运动，且刀轴方向始终与曲面相切。
<;P>四、MasterCAM的多轴铣削功能
<;P> 本零件使用MasterCAM软件造型和编程。
MasterCAM的多轴铣削功能非常强劲,有多种四轴、五轴加工方法，用户可最大程度地控制走刀方式（Tool Type）、刀具运动（Tool motion）和刀轴方向（Tool axis），编出高质量的多轴加工程序。
这些加工方法包括：五轴钻孔、五轴轮廓铣削、多曲面五轴端铣加工、五轴侧刃铣削（圆柱棒刀或圆锥棒刀）等等。
<;P> MasterCAM还提供有多种选项，控制刀具在走刀进程中的前倾角、后仰角以及左右摆角。
通过设置前倾角、后仰角，可改变刀具的受力状况，提高加工的表面质量。
通过改变左右摆角，可以避免刀头刀杆与工件的碰撞。
五轴精加工时，在零件曲率变化太大的区域内，MasterCAM还可加密刀位点，铣出光滑的表面。
本例的仿真结果，如图4所示。
<;P align=center>
图4 加工仿真结果
<;P> MasterCAM提供了很多控制刀轴方向的办法，如：
<;P> •用一组直线确定方向。
五轴走刀时，刀轴的方向根据这组直线方向的变化而变化。
<;P> •用上下两组曲线控制刀轴方向。
<;P> •用一个封闭的边界，控制刀轴的运动范围，刀轴的方向受限于边界。
<;P> •限制刀轴的倾角（A、B、或C ），以防碰撞。
<;P> •用某个固定点控制刀轴方向，使刀具在切削时，其轴线始终通过该点。
<;P> MasterCAM的五轴铣削仿真也非常强。
可使用任何形状的毛坯，准确模拟加工过程及加工结果，起到所见即所得的作用。
有力地保证了数控程序的正确性。
<;P> 总之，用MasterCAM设计和加工叶片，快捷方便、安全可靠。
