气动控制阀原理说明
气动阀门工作原理图解说明
气动阀门工作原理图解说明
气动阀门的工作原理如下：
1. 气源: 气动阀门的工作原理主要依赖于气源。
气源通常是一个气缸，里面储存着压缩空气或其他气体。
2. 控制器: 控制器用来控制气源的供应和关闭。
它可以是手动操作的开关，也可以是自动控制器，如电磁阀。
3. 气缸: 气缸是气动阀门的核心部件。
它通常由一个活塞和一个活塞杆组成。
当气源供气时，气缸内的压缩空气推动活塞移动。
4. 阀门: 阀门连接在气缸的出口处。
它可以是旋转阀，也可以是直线阀。
当气源供气时，阀门打开，允许流体通过。
当气源关闭时，阀门关闭，阻止流体通过。
5. 动力传动: 气缸的活塞杆通过动力传动装置连接到阀门，将气源的动力传递给阀门，以实现开启或关闭阀门。
通过控制器和气源的供应，可以实现对气动阀门的控制。
当控制器将气源供气时，气体流经阀门，并允许流体通过。
当控制器关闭气源时，阀门关闭，阻止流体通过。
这种工作原理使得气动阀门在自动化系统中得以广泛应用，可以用于控制流体介质的流量、压力和方向。
气动控制阀结构与原理
气动控制阀结构与原理气动控制阀是一种利用气动力或气动作用来控制流体流动的装置。
它能够根据输入信号的变化，通过对流体的控制，实现对流量、压力或液位的调节和控制。
气动控制阀的结构和工作原理可以分为三个部分：执行部分、反馈部分和控制部分。
执行部分是气动控制阀的核心部分，用于控制流体流动的启闭或调节。
常见的执行部分主要分为两类：换向阀和调节阀。
换向阀的结构主要包括阀体、阀芯和封件。
阀体是换向阀的外壳，内部有两个或多个相互连接的通道。
阀芯是可以在阀体内部移动的部件，通过阀芯的移动来控制通道的启闭。
封件用于确保阀芯与阀体之间的密封性，防止流体泄漏。
换向阀的工作原理是通过气动力或气动作用使得阀芯在阀体内移动，从而改变通道的连接状态，实现流体的换向。
调节阀的结构相对复杂一些，主要包括阀体、阀盘、调节弹簧和气袋等。
阀体的内部有一个或多个通道，在通道的两端分别安装有阀盘。
阀盘可以在阀体内部移动，通过调节弹簧和气袋的力来实现对阀盘位置的调节。
调节阀的工作原理是通过气动力或气动作用使得调节弹簧和气袋的受力状态发生改变，从而通过阀盘的移动来控制流体的通道面积，实现对流量、压力或液位的调节。
反馈部分是气动控制阀的辅助部分，用于检测流体的状态并向控制部分提供反馈信号。
常见的反馈部分主要有位置传感器和压力传感器。
位置传感器用于测量执行部分的位置，从而提供相应的位置反馈信号给控制部分。
常见的位置传感器有位移传感器和压力传感器。
位移传感器通过测量阀芯或阀盘的位置变化来检测执行部分的位置。
压力传感器则通过测量流体的压力变化来检测执行部分的位置。
控制部分是气动控制阀的脑部，用于接收输入信号并生成相应的输出信号。
常见的控制部分主要有控制阀、执行器和信号转换器。
控制阀是控制部分的核心部件，它通过接收输入信号来改变对执行部分的控制方式。
控制阀可以是手动操作的，也可以是电磁或气动驱动的。
执行器则是控制阀的执行部分，用于实现对执行部分的控制。
信号转换器则是将输入信号转换为执行器所需的信号，例如将电信号转换为气动信号。
气动阀的工作原理
气动阀的工作原理
气动阀的工作原理是通过气动执行器将气动信号转换为机械运动，从而实现对流体介质的控制。
具体工作原理如下：
1. 气动信号传递：气动信号由控制系统产生，并通过气源将压缩空气送入气动执行器。
2. 转换运动：在气动执行器内部，压缩空气进入气缸，推动活塞运动。
活塞连接着阀芯，当活塞运动时，阀芯也跟随移动。
3. 阀孔控制：当阀芯移动时，它可以与阀体上的阀孔进行连通或断开操作。
连通时，阀芯与阀孔对齐，流体介质可以通过；断开时，阀芯与阀孔不对齐，流体介质无法通过。
4. 流体控制：通过控制气压信号的变化，可以控制活塞位置和阀芯与阀孔的对应关系，从而实现对流体介质的控制。
比如，若阀芯与阀孔连通，则流体可以顺利通过；若阀芯与阀孔断开，则流体无法通过。
5. 控制策略：气动阀根据实际需求，通过控制系统发送不同的气压信号，实现对阀芯位置的调节，从而达到控制流体介质的目的。
通过以上工作原理，气动阀可以在工业自动化控制及流体控制系统中起到重要的作用，广泛应用于各种流体介质的控制领域。

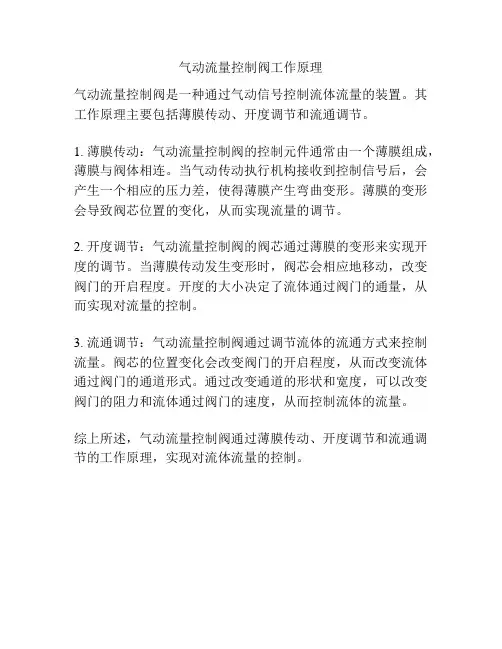

气动流量控制阀工作原理
气动流量控制阀工作原理
气动流量控制阀是一种通过气动信号控制流体流量的装置。
其工作原理主要包括薄膜传动、开度调节和流通调节。
1. 薄膜传动：气动流量控制阀的控制元件通常由一个薄膜组成，薄膜与阀体相连。
当气动传动执行机构接收到控制信号后，会产生一个相应的压力差，使得薄膜产生弯曲变形。
薄膜的变形会导致阀芯位置的变化，从而实现流量的调节。
2. 开度调节：气动流量控制阀的阀芯通过薄膜的变形来实现开度的调节。
当薄膜传动发生变形时，阀芯会相应地移动，改变阀门的开启程度。
开度的大小决定了流体通过阀门的通量，从而实现对流量的控制。
3. 流通调节：气动流量控制阀通过调节流体的流通方式来控制流量。
阀芯的位置变化会改变阀门的开启程度，从而改变流体通过阀门的通道形式。
通过改变通道的形状和宽度，可以改变阀门的阻力和流体通过阀门的速度，从而控制流体的流量。
综上所述，气动流量控制阀通过薄膜传动、开度调节和流通调节的工作原理，实现对流体流量的控制。
气动阀工作原理
气动阀工作原理
气动阀是一种利用气动力控制流体流动的装置。
它由活塞式执行器和阀体组成。
以下是气动阀的工作原理：
1. 气源供气：将压缩空气通过气源管道送入气动阀的进气口。
2. 控制信号输入：当需要控制气动阀开关状态时，向气动阀发送相应的控制信号。
常用的控制信号有气压信号和电信号。
3. 活塞运动：根据控制信号的不同，活塞运动方向也不同。
当气动阀接收到信号时，活塞会受到气源供气的作用，从而产生运动。
4. 阀门开关：随着活塞的运动，阀体中的阀门也会随之开启或关闭。
当活塞移动到规定位置时，阀门会与阀体的开口对齐，从而使流体流通或中断。
5. 流体控制：根据阀门的开启或关闭状态，流体能够通过阀体的开口进入或离开管道系统。
通过控制活塞的位置，可以调节阀门的开闭程度，从而控制流体的流量。
6. 控制信号停止：当控制信号停止或改变时，气动阀会根据新的信号重新调整活塞的位置，从而实现新的阀门开闭状态。
总之，气动阀利用气源供气和控制信号来驱动活塞的运动，进而控制阀体的开闭状态，从而实现对流体流动的控制。

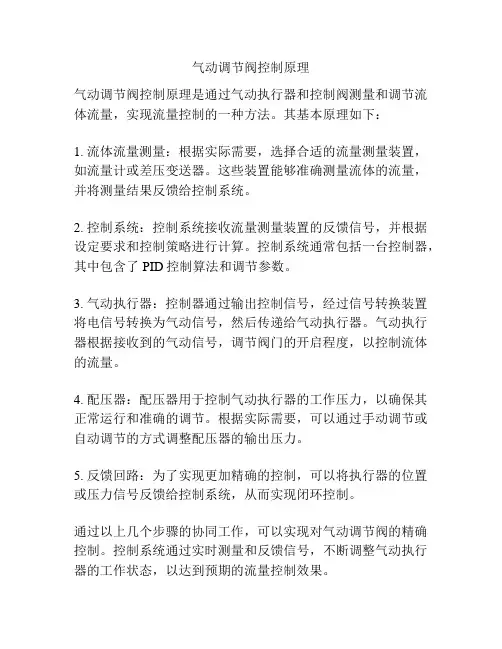

气动调节阀控制原理
气动调节阀控制原理
气动调节阀控制原理是通过气动执行器和控制阀测量和调节流体流量，实现流量控制的一种方法。
其基本原理如下：
1. 流体流量测量：根据实际需要，选择合适的流量测量装置，如流量计或差压变送器。
这些装置能够准确测量流体的流量，并将测量结果反馈给控制系统。
2. 控制系统：控制系统接收流量测量装置的反馈信号，并根据设定要求和控制策略进行计算。
控制系统通常包括一台控制器，其中包含了PID控制算法和调节参数。
3. 气动执行器：控制器通过输出控制信号，经过信号转换装置将电信号转换为气动信号，然后传递给气动执行器。
气动执行器根据接收到的气动信号，调节阀门的开启程度，以控制流体的流量。
4. 配压器：配压器用于控制气动执行器的工作压力，以确保其正常运行和准确的调节。
根据实际需要，可以通过手动调节或自动调节的方式调整配压器的输出压力。
5. 反馈回路：为了实现更加精确的控制，可以将执行器的位置或压力信号反馈给控制系统，从而实现闭环控制。
通过以上几个步骤的协同工作，可以实现对气动调节阀的精确控制。
控制系统通过实时测量和反馈信号，不断调整气动执行器的工作状态，以达到预期的流量控制效果。
气动控制阀工作原理
气动控制阀工作原理气动控制阀是一种常用于工业自动控制系统中的设备，它通过对气体的调节和控制，实现对流体的流量、压力、液位和温度等参数的控制。
本文将探讨气动控制阀的工作原理。
一、气动控制阀的组成气动控制阀由阀体、阀芯、阀板、活塞和控制装置等组成。
其中阀体是整个气动控制阀的主要承载部件，通常由金属材料制成。
阀芯是气动控制阀关键的工作部件，负责控制气体的流动。
阀板则用于连接阀体和阀芯，并通过与阀芯的运动来控制气流的通断。
二、气动控制阀的工作原理气动控制阀的工作原理基于气动控制系统的基本原理。
当控制装置接收到由传感器测量到的信号后，通过对气压进行调节，从而改变气动控制阀的开度。
当气动控制阀的开度发生变化时，阀芯相应地移动，改变气体的通道。
这样，流经气动控制阀的气体的流量、压力、液位或温度就会随之变化，实现系统的自动控制。
三、气动控制阀的工作过程当气动控制阀处于关闭状态时，阀芯紧贴阀座，阻止气体的通道。
当控制装置发出开阀信号后，通过增加气压将阀芯从阀座分离，开启通道。
气体便可以通过阀体的进口流入阀芯，在阀板的控制下流出阀体的出口。
当控制装置发出关闭阀信号时，降低气压使阀芯重新贴合阀座，阻止气体的流动。
四、气动控制阀的特点与应用1. 高精度控制：气动控制阀具有快速响应、稳定性好的特点，可以实现对流体参数的精确控制，广泛应用于工业生产中的精密控制领域。
2. 耐腐蚀性强：气动控制阀通常采用耐腐蚀材料制成，适用于各种腐蚀性介质的控制。
3. 结构简单紧凑：气动控制阀具有简单的结构和紧凑的体积，便于安装和维护。
4. 耐用性好：气动控制阀的零件经过特殊处理，具有良好的耐用性和稳定性。
5. 广泛应用：气动控制阀广泛应用于石化、电力、冶金、制药、食品加工等领域，可以实现对各类工业过程的控制。
综上所述，气动控制阀是一种重要的工业自动控制设备，它通过调节和控制气体的流动，实现对流体的流量、压力、液位和温度等参数的精确控制。
气动控制阀具有高精度控制、耐腐蚀性强、结构简单紧凑、耐用性好等特点，并广泛应用于各个领域的工业生产过程中。
气动控制阀的原理
气动控制阀的原理气动控制阀是一种普遍应用于流体控制系统中的设备。
它们被广泛用于从流量控制到压力调节，从液位测量到温度控制等各种应用中。
气动控制阀的原理基于气体和液体通过管道流动时的物理特性。
它们通常由两部分组成：阀门和阀门操纵机构。
阀门用来控制流体的流动，阀门操纵机构则用来控制阀门的位置。
气动控制阀的阀门通常包括一个隔板，这个隔板可以被重叠在阀门内壁的孔上，防止流体流过。
阀门的操纵机构则用来控制阀门是否开启和关闭。
阀门操纵机构通常由一个手动转动或自动驱动的电机组成。
当电机处于打开状态时，它会放松阀门隔板，并允许流体穿过孔。
当电机处于关闭状态时，它会重新靠近阀门，并且隔板将会挡住孔洞，使得流体不再流过。
除了传统的电动机驱动机构外，气动控制阀还有一种叫做”气动作动机“的设计。
这种设计使用了空气压力来控制阀门的位置。
当气压施加在阀门操纵机构上时，它将导致机构移动，从而控制阀门的位置。
气动作动机的一个重要优点在于它对高温和高粘度的流体也适用。
这些流体可能对传统的电机驱动机构造成损坏，但气动作动机不会受到这些问题的影响。
气动控制阀通常还包括一些额外的部件，如开关和控制器，以帮助控制流体的流动。
开关可用于检测流体的存在或缺失，并通过控制器向其他设备发送信号，以便采取相应的措施。
控制器通常由电子元件组成，它们可以自动地控制气动控制阀。
船舶和工业自动化系统通常使用这些控制器，以便自动地控制船舶或工厂的运转。
总的来说，气动控制阀的工作原理基于流体力学、气动控制和现代电子技术。
这些设备在现代工业中广泛使用，以创造更丰富、更复杂的功能和控制选项。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
职能符号：
p2
p1
梭阀应用：
用于手动、自动回路的转换。
3. 双压阀（与门）
特点：只有当p1、p2 同时输入时， 气压低侧气体从A输出。 A
职能符号：
p1
p2
阀座
阀芯 阀体
双压阀应用：
定位缸
钻孔缸
ห้องสมุดไป่ตู้夹紧缸
用于互锁回路。
4. 快速排气阀
用于气缸快速排气，加快动作速度。
P
P
职能符号：
A
A
O
O
延时时间1-20s内调节。
(4) 延时控制
固定延时换向阀 （脉冲阀）
职能符号：
输出脉冲信号。
2.电磁控制换向阀
（1）直动式电磁阀
双电磁控制换向阀 职能符号：
2. 先导式电磁阀
单电控电磁换向阀
二、压力控制阀
1. 气动减压阀
调节手柄
作用：减压、稳压。
溢流口 阀杆
p1
调压弹簧
溢流阀口 膜片 反馈导管
§4-4 气动控制阀
一、方向控制阀
（一）分类
单向阀
{ { 方向阀
单向阀
梭阀 双压阀 快速排气阀 气压控制阀
{ 换向阀
电磁控制阀 机械控制阀
人力控制阀
(二) 单向型控制阀
1. 单向阀
弹簧 阀芯 阀座 阀体
p A
2. 梭阀（或门）
特点：p1 进气，A有输出；p2进气，A也有输出。 p1 、p2不通。 阀体阀芯 A 阀座
p2
进气阀
复位弹簧
2. 安全阀（溢流阀）
O P
3. 顺序阀
P
P A
A
三、流量控制阀
1. 柔性节流阀
阀杆 橡胶管
2. 排气节流阀
安装在排气口，改变排气流量。 O A
O
快速排气阀应用：
用于气缸快速排气。
（三）换向控制阀
1. 气压控制换向阀 (1) 加压控制
控制气压升至某值时阀芯移动。
职能符号：
(2) 卸压控制
控制气压降至某值时阀芯移动。
职能符号：
(3) 差压控制
阀芯两端有效作用面积不等， 气压力差使阀芯移动。
职能符号：
(4) 延时控制
可调延时换向阀
职能符号：
