地源热泵系统安装—地源热泵系统安装及注意事项
地源热泵的环保施工技术及注意事项
地源热泵的环保施工技术及注意事项地源热泵是一种可再生能源利用技术，可以有效地提供供暖、制冷和热水等能源需求。
在施工过程中，采取环保措施对于保护环境、提高能效以及实现可持续发展至关重要。
本文将介绍地源热泵的环保施工技术，并提出一些注意事项。
一、环保施工技术1. 地热井施工技术地热井是地源热泵系统的关键组成部分，其施工对于系统的正常运行至关重要。
在地热井的施工中，应注意以下几点：（1）选择合适的施工技术：地热井的施工技术多种多样，包括直埋式、水平回填式和竖向循环式等，选择合适的施工技术有助于提高能源利用效率。
（2）减少对土壤的破坏：地热井的施工过程中应尽量减少对土壤的破坏，选择合适的工具和设备进行施工，避免土壤沉降和土壤质量下降。
（3）采用环保材料：地热井施工时，应选择环保材料，如无毒无害的水泥和抗腐蚀性能好的钢材，以减少对地下水和土壤的污染。
2. 地源热泵设备的安装地源热泵设备的安装直接影响着系统的运行效果和能源利用效率。
在安装过程中，应注意以下几点：（1）合理布置设备位置：地源热泵设备的位置应选择在通风良好、独立空间，并且不受阳光直射或其他污染源影响的地方，以保证系统的正常运行。
（2）严格控制施工质量：地源热泵设备的安装要求施工人员具备专业知识和经验，严格按照设备供应商提供的安装说明进行操作，确保施工质量达标。
（3）做好防水防潮处理：地源热泵设备需要与水系统进行连接，为了保证连接的可靠和防止水泄漏，应做好防水防潮处理，特别是在设备与地热井之间的连接处。
二、施工过程中的注意事项1. 环境保护地源热泵系统在施工过程中应充分尊重环境，保护生态系统，避免对土壤、地下水和周围环境造成污染。
需遵循相关环保法规和政策，选择合适的工艺和材料，及时处理施工产生的废弃物。
2. 节约能源和资源施工过程应注意节约能源和资源的利用。
确保设备的高效运行，合理利用余热和余能；在采购材料时选用环保、节能的产品；合理规划地下管道，减少材料浪费。
装配式建筑施工过程中的地源热泵系统安装与调试
装配式建筑施工过程中的地源热泵系统安装与调试地源热泵系统是一种高效、环保的供热、供冷技术，被广泛应用于各类建筑中。
而在装配式建筑的施工过程中，地源热泵系统的安装与调试尤为重要。
本文将从该系统的安装步骤、调试要点和常见问题等方面进行探讨。
一、地源热泵系统安装步骤1. 工程准备阶段在开始地源热泵系统的安装之前，需进行必要的工程准备。
首先，需要进行土质勘察，了解地下水位及水质等情况；其次，根据设计图纸确定设备布置位置和管道走向，并做好相应的固定支架；最后，在施工现场周边进行临时堆放场地的预留。
2. 井筏钻孔井筏是地源热泵系统的重要组成部分，主要通过井孔来获取地下能源。
在施工时，需首先进行井孔定位和排查相关管线隐患。
然后，在确定井位后使用适当直径的钻头开始钻探，并严格按照设计的井深要求进行施工。
3. 地源换热器安装地源换热器是地源热泵系统中负责从地下获取能源的重要设备。
在安装时，需将地源换热器垂直放入钻好的孔内，并确保与井壁之间留有适当的距离。
同时，在安装过程中还需注意固定和加强支撑结构，以保证稳定性。
4. 管道连接及铺设管道连接和铺设是地源热泵系统安装的关键环节。
在此过程中，需要先进行管道长度的测量切割、管道支撑点布置等工作。
然后，将预制好的管件进行连接，并做好密封工作。
最后，根据设计图纸要求，在建筑物内部进行合理布置并固定。
5. 电气系统接线完成地源热泵系统中各个设备的安装和连接后，需要进行电气系统接线工作。
即根据设计方案对空调室外机、水泵、回水风扇盘管等各个设备进行正确接线。
同时，在接线过程中需遵循相关电气标准和规范，确保安全可靠。
二、地源热泵系统调试要点1. 系统压力测试在地源热泵系统安装完成后，需进行系统的压力测试。
该测试主要是为了检查设备、管道等是否存在泄漏情况，并确定系统的耐压性能。
常用的方法是采用氮气充填法，通过增加系统内部的压力来检测是否存在泄漏。
2. 温度传感器校准温度传感器在地源热泵系统中起到重要作用，因此，在调试过程中需对其进行校准。

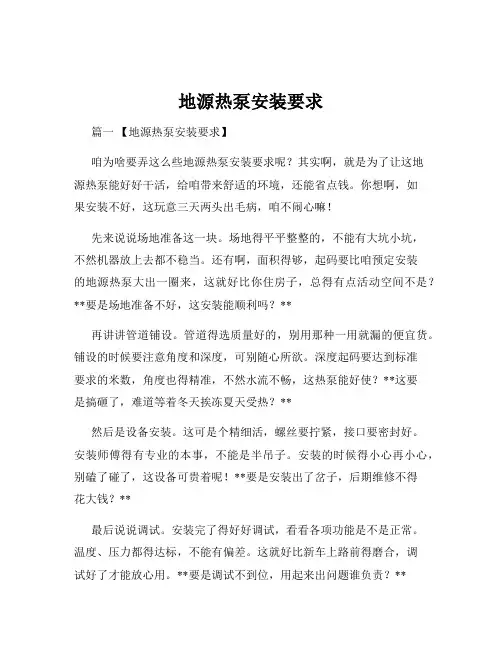

地源热泵安装要求
地源热泵安装要求篇一【地源热泵安装要求】咱为啥要弄这么些地源热泵安装要求呢？其实啊，就是为了让这地源热泵能好好干活，给咱带来舒适的环境，还能省点钱。
你想啊，如果安装不好，这玩意三天两头出毛病，咱不闹心嘛！先来说说场地准备这一块。
场地得平平整整的，不能有大坑小坑，不然机器放上去都不稳当。
还有啊，面积得够，起码要比咱预定安装的地源热泵大出一圈来，这就好比你住房子，总得有点活动空间不是？**要是场地准备不好，这安装能顺利吗？**再讲讲管道铺设。
管道得选质量好的，别用那种一用就漏的便宜货。
铺设的时候要注意角度和深度，可别随心所欲。
深度起码要达到标准要求的米数，角度也得精准，不然水流不畅，这热泵能好使？**这要是搞砸了，难道等着冬天挨冻夏天受热？**然后是设备安装。
这可是个精细活，螺丝要拧紧，接口要密封好。
安装师傅得有专业的本事，不能是半吊子。
安装的时候得小心再小心，别磕了碰了，这设备可贵着呢！**要是安装出了岔子，后期维修不得花大钱？**最后说说调试。
安装完了得好好调试，看看各项功能是不是正常。
温度、压力都得达标，不能有偏差。
这就好比新车上路前得磨合，调试好了才能放心用。
**要是调试不到位，用起来出问题谁负责？**总之，这些要求可都是为了让地源热泵能正常工作，给咱带来方便。
要是不按照要求来，那后果可严重了，维修费用不说，还影响使用，多不划算！所以啊，大家都得重视起来，把这安装工作做好！篇二【地源热泵安装要求】嘿，为啥要跟您唠唠这地源热泵安装要求呢？很简单，就为了让您花的钱值，让这玩意能舒舒服服地为您服务！场地选择可不能马虎。
您得找个通风好、阳光不直射的地儿。
不然，机器闷在那，能好好工作吗？就像人在闷热的房间里待着，也没精神不是？而且周边不能有太多障碍物，要保证安装和维修时有足够的空间，**您说要是空间不够，咋操作？**再说说钻井的要求。
深度得严格按照设计来，不能浅了也不能深了。
直径也得达标，要不然管道放不进去咋整？钻井过程中还得注意地质情况，遇到复杂的地质得小心处理，**要是不小心弄出问题，这工程不就耽误了？**管道连接也有讲究。

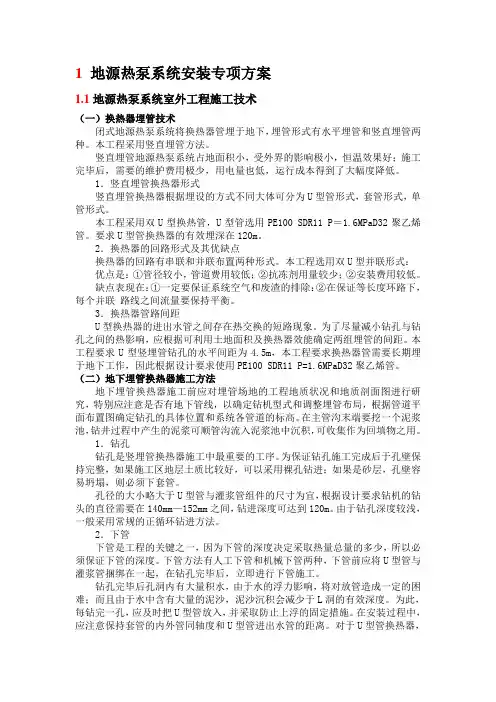

地源热泵系统安装专项方案
1 地源热泵系统安装专项方案1.1地源热泵系统室外工程施工技术（一）换热器埋管技术闭式地源热泵系统将换热器管埋于地下，埋管形式有水平埋管和竖直埋管两种。
本工程采用竖直埋管方法。
竖直埋管地源热泵系统占地面积小，受外界的影响极小，恒温效果好；施工完毕后，需要的维护费用极少，用电量也低，运行成本得到了大幅度降低。
1．竖直埋管换热器形式竖直埋管换热器根据埋设的方式不同大体可分为U型管形式，套管形式，单管形式。
本工程采用双U型换热管，U型管选用PE100 SDR11 P＝1.6MPaD32聚乙烯管。
要求U型管换热器的有效埋深在120m。
2．换热器的回路形式及其优缺点换热器的回路有串联和并联布置两种形式。
本工程选用双U型并联形式：优点是：①管径较小，管道费用较低；②抗冻剂用量较少；②安装费用较低。
缺点表现在：①一定要保证系统空气和废渣的排除：②在保证等长度环路下，每个并联路线之间流量要保持平衡。
3．换热器管路间距U型换热器的进出水管之间存在热交换的短路现象。
为了尽量减小钻孔与钻孔之间的热影响，应根据可利用土地面积及换热器效能确定两组埋管的间距。
本工程要求U型竖埋管钻孔的水平间距为4.5m，本工程要求换热器管需要长期埋于地下工作，因此根据设计要求使用PE100 SDR11 P=1.6MPaD32聚乙烯管。
（二）地下埋管换热器施工方法地下埋管换热器施工前应对埋管场地的工程地质状况和地质剖面图进行研究，特别应注意是否有地下管线，以确定钻机型式和调整埋管布局，根据管道平面布置图确定钻孔的具体位置和系统各管道的标高。
在主管沟末端要挖一个泥浆池，钻井过程中产生的泥浆可顺管沟流入泥浆池中沉积，可收集作为回填物之用。
1．钻孔钻孔是竖埋管换热器施工中最重要的工序。
为保证钻孔施工完成后于孔壁保持完整，如果施工区地层土质比较好，可以采用裸孔钻进；如果是砂层，孔壁容易坍塌，则必须下套管。
孔径的大小略大于U型管与灌浆管组件的尺寸为宜，根据设计要求钻机的钻头的直径需要在140mm—152mm之间，钻进深度可达到120m。
地源热泵供暖方案
地源热泵供暖方案简介地源热泵供暖是一种利用地下土壤温度稳定的能源为建筑供暖的系统。
通过地热能的收集和转移，地源热泵供暖系统可以提供高效、环保、舒适的室内供暖解决方案。
在本文档中，我们将介绍地源热泵供暖方案的原理、优势以及设计和安装的注意事项。
1. 地源热泵供暖原理地源热泵供暖系统的原理是利用地下土壤的稳定温度来收集热能，并通过地源热泵将热能转移到建筑内部供暖系统中。
该系统由以下几个基本组成部分组成：•地热集热器：地热集热器通过埋藏在地下的管道系统将热能从土壤中收集起来。
该管道系统通常是由耐久、导热性能好的材料制成，以确保有效地传递土壤中的热能。
•地源热泵：地源热泵是系统的核心部分，它通过压缩机和换热器的工作，将地热能转化为供暖系统所需的热能。
地源热泵通过循环工作，将地热能从地热集热器中提取出来，并将其传递给供暖系统。
•室内供暖系统：地源热泵提供的热能会被传递给建筑内的供暖系统，以提供舒适的室内环境。
供暖系统可以是辐射供暖、暖气片或空调系统等形式。
2. 地源热泵供暖的优势地源热泵供暖系统相比传统的供暖方式具有许多优势，如下：•高效能源利用：地源热泵利用地下土壤的稳定温度提供热能，相比使用燃料进行供暖，能源利用效率更高，可以显著降低供暖成本。
•环保可持续：地源热泵系统不使用燃料，减少了二氧化碳和其他温室气体的排放。
同时，地下土壤的热能是可再生的，可以持续供应。
•舒适性高：地源热泵供暖系统提供均匀、稳定的供暖效果，消除了传统供暖系统中冷热不均的问题。
此外，地源热泵系统不会产生燃烧产物和烟雾，减少了室内空气的污染。
•节省空间：地源热泵系统的地热集热器被埋藏在地下，不占用建筑内部的空间，能够更好地利用有限的建筑空间。
3. 地源热泵供暖方案的设计和安装注意事项设计和安装一个高效可靠的地源热泵供暖系统需要考虑以下几个关键因素：3.1 地热集热器的设计和埋设地热集热器的设计和埋设方式对系统的性能至关重要。
以下是一些设计和埋设的注意事项：•选择合适的地埋方式：通常有水平地埋和垂直地埋两种方式。
地源热泵系统施工方案
地源热泵系统施工方案1、施工准备1.1、技术准备（1）根据业主和监理工程师进场时间的要求，提前5日在监理工程师的主持下，与业主协调将临时用电、用水接入施工现场，迅速组织施工人员和施工机具进场，建立后勤保障。
（2）组织设计人员、施工人员参加图纸会审，根据施工现场和业主的要求完善设计图纸。
（3）要求严格按图纸施工，详细阅读设备、机具使用说明等有关资料，掌握其技术要求，各项工程要求做出施工方案及措施，并报公司工程部审批。
（4）做好施工班组的质量、安全、技术交底工作。
（5）做好设备的清点交接工作。
（6）熟悉现场，规划总平面布置，编制施工组织设计及施工方案、开工报告送业主审批。
1.2、临时设施准备（1）工作场地：工程施工临时设施在施工现场内，设材料仓库、产品预制区、半成品、成品摆放区，办公区和生活区根据业主要求另行设置。
减少++噪音影响，噪音大的施工作业尽量远离办公区、住宅区。
（2）材料机具及其配件堆放、加工制作场地设置在临时施工用地内，现场施工布置与土建筑施工总平面布置统一考虑。
具体安排有业主统一协调布置。
（施工平面图附后）（3）现场临时用电：业主提供施工现场临时电源，我方提前统计好这个工程施工用电量，并由专用供电回路配电（若提供电源供电不足，考虑凭柴油发电机）。
施工用电现场所设有带漏电开关的配电箱，采用三相五线制配电。
2、室内机房施工2.1、设备安装流程2.2、空调设备安装方法（1）设备安装前应开箱检查，设备和电器有无损坏，产品合格证书和技术资料及零、配件是否齐全，并做好设备开箱检查记录。
（2）校对设备地脚螺栓孔尺寸与现浇混凝土基础尺寸是否相符，准备好安装机具。
（3）本工程空调机房设在建筑物地下一层，机组设备吊装孔吊入机房，然后根据现场情况采用导轨安装法、平板安装法、水平牵引法和滚筒移动法等安装方式进行机器设备的水平搬运。
（4）在吊装设备时，索具应挂在底座上或机组安装孔上，不允许吊在设备的螺栓孔或设备轴承体（水泵不能在电机轴上）。
针对地源热泵系统施工的合理化建议
针对地源热泵系统施工的合理化建议地源热泵系统施工，乍一听是不是觉得有点儿高大上，像是科技范儿十足的东西，跟我们平时生活好像没啥关系？别急，其实这玩意儿就是帮你家冬暖夏凉的神器，怎么说呢，就是大自然帮忙，能让你省点儿电费，享受舒适的室内环境，妙得很！但说到施工嘛，问题就来了。
没错，施工不容易，得注意的地方一大堆，稍微不留神就可能搞得乌烟瘴气，所以今天我就给大家说说一些“施工合理化”的建议，让大家在安装地源热泵的时候不犯愁。
地源热泵系统的施工对施工队的技术要求是蛮高的。
这可不是随便一个小工人就能搞定的活儿，必须是经过专业培训的队伍才行。
说白了，就是技术活，谁都不能瞎弄。
如果你找的施工队水平不行，别说能不能用好这套系统，连设备的安装都可能出问题，弄不好你家就成了“火炉”或者“冰窖”。
所以在选施工队的时候，千万要睁大眼睛，看一下他们的资质和经验，别图便宜找个不靠谱的队伍。
谁让咱们都想要一个省心又高效的地源热泵系统呢？再来说说这热泵管道的铺设，嘿，这个可是有学问的！你可能会想，管道铺个直的、弯的都无所谓，但其实并非如此。
很多时候，管道的走向要考虑土壤的类型、温度的变化、以及地下水位等多方面因素。
讲真，如果这一点都忽略了，地源热泵的效果根本没法发挥出来，像是给你装了一个假货。
所以施工时，管道铺设得一定要精细，要尽量减少损耗，让系统的效率最大化。
这个环节不精细，后果可想而知。
说白了，你辛辛苦苦装了个地源热泵系统，结果只能吹冷风，那岂不是白忙活了？管道埋设的深度和间距也很重要。
如果浅了，地面温度一变，管道就可能受影响，导致系统运行效率下降；如果间距不合理，可能会让热交换效果不好，或者是热泵系统根本无法正常工作，搞得你家就成了“热浪滩”或者“寒冰城”。
如果真的想要效果好，施工队在这部分得花点儿心思，做得精细一点，别给自己后期惹麻烦。
说到这里，有一点你一定要记住，那就是施工前的规划。
大家伙儿可能会觉得，装修啥的，计划规划很重要，地源热泵系统施工是不是也可以随便装装？告诉你，千万不要！这事儿，得提前沟通好，施工队和设计师要开个会，搞清楚场地的具体情况，做个详细的设计图。
地源热泵安装运行调试注意事项
GB 50336-2005 5.1.1：地下水换热系统应根据水文地质勘察 资料进行设计。必须采取可靠回灌措施，确保置换冷量或 热量后的地下水全部回灌到同一含水层，并不得对地下水 资源造成浪费及污染。系统投入运行后，应对抽水量、回 灌量及其水质进行定期监测。
7. 设在非供暖房间内的膨胀管，循环管，信号管均应保温。 8. 膨胀水箱的大小可按空调水系统总水量的3%选取。
22
水系统安装注意事项
• 如果机组处在整个水系统较低位置时，则应在机组的出 水管上安装止回阀，以防止水锤对机组内水系统组件的 影响。
• 多台内置水泵机组并联时的水管连接：必须在机组出水 管至总管之间加装单向阀，避免只有一台机组运转时送 回水短路。
• 机组进出口的水系统附件安装必须按照说明书上的要求 连接水系统。
• 水系统必须安装水流量开关保护与水过滤器；机组的进、 出水口必须安装压力表；
• 水系统如果使用二通电磁阀必须与三通电磁阀混合使用， 三分之一的数量为二通电磁阀，三分之二的数量为三通 电磁阀。
• 水系统风机盘管电磁阀必须安装在风机盘管的出口处。 18
11
竖直地埋管打井要求
• 地源热泵的竖直地埋管换热器打井深度、个数、井 与井之间的间距最低要求如下：
• 1）钻井深度超过到50米以上（最低要求），钻井个 数按照每个井2kw负荷计算；2）钻井深度超80米以 上时，钻井个数按照每个井(单管)3kw负荷过计算。 如：24kw设备就需要8个井。
• 钻孔间距宜为5～6米。
• 按照随机说明书和本安装手册的要求安装排水管，以确保排水管通畅，并对管道进行隔热以防凝露，排水 管安装不当可能造成漏水，并使室内天花和家具受潮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地源热泵系统安装—地源热泵系统安装及注意事项
随着人们对生活要求的提高，地源热泵进入了千家万户，可是地源热泵系统是如何安
装的呢？地源热泵系统精细，安装的复杂程度和难度都比普通中央空调高。
目前，掌握地源热泵安装技术的公司还比较少。
今天小编为大家收集整理了一些专业公司的安装过程及注意事项，需要的快前来收入囊中！
地源热泵原理图
地源热泵系统如何安装—地源热泵系统是什么
地源热泵系统是利用浅层地能进行供热制冷的新型能源利用技术的环保能源利用系统。
地源热泵系统通常是转移地下土壤中热量或者冷量到所需要的地方，还利用了地下土壤巨大的蓄热蓄冷能力，冬季地源把热量从地下土壤中转移到建筑物内，夏季再把地下的冷量转移
到建筑物内，一个年度形成一个冷热循环系统，实现节能减排的功能。
地源热泵系统如何安装—地源热泵安装过程及注意事项
钻孔：钻孔前应了解埋管场地内已有的地下管线、地下构筑物的功能及其准确位置，
注意避开，以免造成破坏；钻孔总长度根据建筑的面积大小，所需要制冷量决定，在钻孔前要经过准确的计算；钻孔时保证钻杆的垂直以确保每个竖孔平行，防止窜孔；
竖直下管：下管时必须保证下管的深度。
下管方法有人工下管和机械下管两种。
下管
前应将U型管与灌浆管捆绑在一起，在钻孔完毕后立即进行下管施工。
钻孔完毕后由于孔内
有大量积水产生浮力作用，对放管造成一定的困难，且由于水中含泥沙沉积会减少孔内的有效深度，为此，每钻完一孔，应及时把U型管放入，并采取防止上浮的固定措施；
水平铺管：水平铺管前要先在已开挖好的沟槽底部铺上相当于管径厚度的细沙，安装
时管道不应折断、扭结，沙中不得有石块，转弯处应光滑，并有固定措施；
回填：回填之前必须进行试压，确保无泄露。
竖直下管回填竖孔灌浆材料宜采用膨润
土和细纱的混合浆或专用材料，也可用钻孔过程中产生的泥浆沉淀物，确保钻孔灌浆密实，无空腔；水平铺管回填土应细小、松散、均匀且不含石块及土块，回填压实过程应均匀，且不得使管道架空；
机房与末端：室外部分安装完毕后是室内部分的安装。
室内部分安装包括主机和室内
空调末端、采暖末端的安装，安装主机前，要仔细核对到货设备的规格、型号是否与配置方案相符，并对照现场实际情况确定安装位置。
阅读完上面的文章，对于地源热泵系统的安装过程及注意事项您是否也有所了解了呢？地源热泵的安装不仅要精细，还要严格的遵守地源热泵安装规范进行操作。
如果您想确保自己的地源热泵发挥较好的效果，且能有较长的使用寿命，那么别忘了在安装时选择一家专业的安装公司，且适当的监工也必不可少！。
