给排水设备：(配件)倒流防止器
倒流防止器在城市供水管网的应用
倒流防止器在城市供水管网的应用林海;王琳;蔡文;季能平【摘要】本文从全过程保护生活饮用水管道水质的角度,侧重讨论了城市供水管网水质防回流污染的特点和要求,重点对倒流防止器应用技术和管理方面涉及的相关标准、性能要求、适用性、安装、设置、维护保养和使用寿命等因素进行综合分析,并对相关设施的管理权归属进行讨论,以确保倒流防止器等防回流设施能够长期、持续、有效地维持其安全性能.【期刊名称】《城镇供水》【年(卷),期】2018(000)002【总页数】6页(P27-31,88)【关键词】倒流防止器;安全性能;污染等级;适用场合;设置原则;安装维护;使用寿命【作者】林海;王琳;蔡文;季能平【作者单位】上海浦东茂自来水工程有限公司,上海200127;上海城投水务(集团)有限公司,上海200002;上海浦东威立雅自来水公司,上海200001;上海上龙供水设备有限公司,上海200062【正文语种】中文1.倒流防止器相关标准、性能要求和适用性倒流防止器是供水管道水质隔断的重要设施，目前倒流防止器分为减压型倒流防止器、低阻力倒流防止器和双止回阀倒流防止器三类产品，相应执行标准和性能要求见表1。
2.用户用水性质的甄别与水质回流污染等级划分依据GB50015-2003（2009年版）标准的附录A.0.1，对生活饮用水回流污染危害等级分为：高危污染、中危污染和低危污染三个等级（与用水性质对照详见表2）。
为了确保居民生活饮用水水质，市政供水水源基本上是建筑给水水源，在众多管道接口中，高危回流污染占少部分，中低危回流污染占极大部分；为了保证市政管网的水质安全，在与建筑给水管道连接时，水质隔断常以倒流防止器为主，在倒流防止器的设置和选择时，特别注意甄别用户用水性质，并与其回流污染危害等级相一致，才能保证市政供水管网的水质安全。
3.防回流污染设施的种类和设置原则3.1 防回流污染设施的设置原则按照GB50014-2006《室外给水排水设计规范》的第2.0.3条规定，生活饮用水水质必须达到《生活饮用水卫生标准》的要求。
建筑给水排水设计规范最新版
建筑给水排水设计规范最新版前言根据住房和城乡建设部《关于印发<2012年工程建设标准规范制订、修订计划>的通知》(建标[2012]5号)的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本标准。
本标准的主要技术内容是：1．总则；2．术语；3．建筑与建筑热工；4．供暖通风与空气调节；5．给水排水；6．电气；7．可再生能源应用。
本标准修订的主要技术内容是：1．建立了代表我国公共建筑特点和分布特征的典型公共建筑模型数据库，在此基础上确定了本标准的节能目标；2．更新了围护结构热工性能限值和冷源能效限值，并按建筑分类和建筑热工分区分别作出规定；3．增加了围护结构权衡判断的前提条件，补充细化了权衡计算软件的要求及输入输出内容；4．新增了给水排水系统、电气系统和可再生能源应用的有关规定。
本标准中以黑体字标志的条文为强制性条文，必须严格执行。
本标准由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑科学研究院负责具体技术内容的解释。
执行过程中如有意见或建议，请寄送中国建筑科学研究院《公共建筑节能设计标准》编制组(地址：北京市北三环东路30号，邮政编码100013)。
随着我国社会经济的快速发展，我国建筑技术水平得到快速提高，适应了社会经济生活和生产对建筑产品的质量、标准的不断提高的要求。
近几年来，我国建筑通过引进、消化吸收和自主开发、技术创新，开发的新技术和新设备已广泛应用于建筑产品的各专业。
一些新的建筑思想和理念也在建筑工程设计的各专业中体现出来。
我国建筑给水排水技术在建筑技术的这种日新月异的发展中取得了巨大进步，在技术的先进性、可靠性、安全性、经济性及宜用性等方面做了大量的探索研究，取得了很多新的技术成果和设计新思想。
适应了建筑产品的多功能化、宜人化发展的需求，同时在建筑节能、节水和环境保护等方面做了技术上的创新性改进。
在建筑给水排水系统与建筑内、外部系统的对接和与相关专业技术的衔接上进行了设计理念的更新。
浅析“消防水泵从市政管网直接抽水时应设置有空气隔断的倒流防止器”
浅析“消防水泵从市政管网直接抽水时应设置有空气隔断的倒流防止器”摘要新实施的《消防给水及消火栓系统技术规范》GB50974-2014中5.1.12条提出“消防水泵从市政管网直接抽水时，应在消防水泵出水管上设置有空气隔断的倒流防止器；”。
笔者以同济大学教学科研综合楼项目为例，对高层建筑采用消防水泵从市政管网直接抽水的消防给水系统在设计过程中遇到的问题和考虑的解决办法进行了介绍。
分析了消防水泵从市政管网直接抽水时设置有空气隔断的倒流防止器的必要性。
关键词GB50974-2014消防水泵直接抽水有空气隔断的倒流防止器Analyze when the firefighting pump pumping directly from the municipal pipe network, the backflow preventer with air gap should beequipGong Haining(Tongji architectural design (Group) CO, LTD, Shanghai 200092, China)Abstract: The new implementation of the Code Technical code for fireprotection water supply and hydrant systems GB50974-2014 point when the firefighting pump pumping directly from municipal pipe network, the backflow preventer with air gap should be set on the outlet pipe of the pump; in its item 5.1.12. Author takes the project Education and Research Complex Building of Tongji as an example, introducing the encountered problems and solutions in design of a fire water supply system in a high-rise building which firefighting pump pumping directly from municipal network. Analyzes the necessity of equipping backflow preventer with air gap when the fire fighting pump pumping directly from the municipal network.Keywords: GB50974-2014; Firefighting pump; Pumping directly;Air gap《消防给水及消火栓系统技术规范》GB50974-2014（以下简称《消规》），自2014年10月1日起实施。

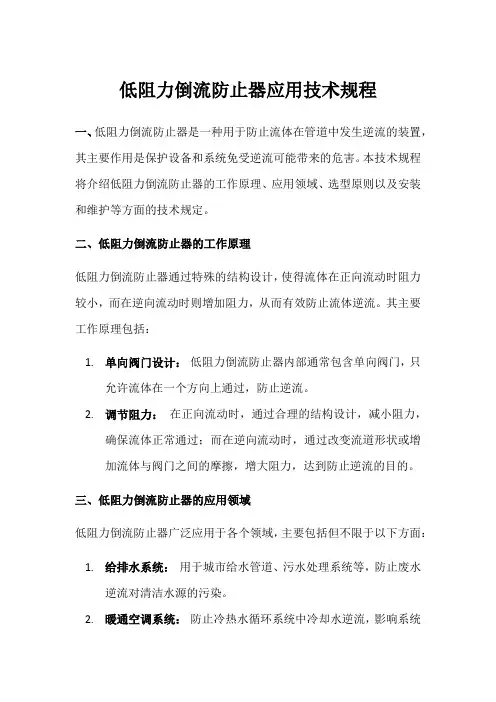

低阻力倒流防止器应用技术规程
低阻力倒流防止器应用技术规程一、低阻力倒流防止器是一种用于防止流体在管道中发生逆流的装置，其主要作用是保护设备和系统免受逆流可能带来的危害。
本技术规程将介绍低阻力倒流防止器的工作原理、应用领域、选型原则以及安装和维护等方面的技术规定。
二、低阻力倒流防止器的工作原理低阻力倒流防止器通过特殊的结构设计，使得流体在正向流动时阻力较小，而在逆向流动时则增加阻力，从而有效防止流体逆流。
其主要工作原理包括：1.单向阀门设计：低阻力倒流防止器内部通常包含单向阀门，只允许流体在一个方向上通过，防止逆流。
2.调节阻力：在正向流动时，通过合理的结构设计，减小阻力，确保流体正常通过；而在逆向流动时，通过改变流道形状或增加流体与阀门之间的摩擦，增大阻力，达到防止逆流的目的。
三、低阻力倒流防止器的应用领域低阻力倒流防止器广泛应用于各个领域，主要包括但不限于以下方面：1.给排水系统：用于城市给水管道、污水处理系统等，防止废水逆流对清洁水源的污染。
2.暖通空调系统：防止冷热水循环系统中冷却水逆流，影响系统的正常运行。
3.化工工程：用于管道系统，防止化学品逆流引起的事故和危害。
4.火灾水系统：防止火灾水系统中的水逆流到供水管道，保障系统的正常运行。
5.工业生产：在各种工业流程中，防止逆流对设备和系统造成损害。
四、低阻力倒流防止器的选型原则在选择低阻力倒流防止器时，应考虑以下几个主要原则：1.适用流体：根据实际使用情况选择适用的低阻力倒流防止器，考虑流体的种类、温度、压力等因素。
2.流量要求：根据管道系统的流量要求，选择合适的口径和型号，确保低阻力倒流防止器能够满足系统的需求。
3.防护性能：考虑防护性能，选择能够可靠阻止逆流的低阻力倒流防止器。
4.耐腐蚀性：根据实际环境的腐蚀性，选择耐腐蚀的材料，提高低阻力倒流防止器的使用寿命。
五、低阻力倒流防止器的安装和维护1.正确安装：安装前仔细检查低阻力倒流防止器的状态，确保其完好无损。
按照产品说明书和相关标准规范正确安装，确保其正常工作。

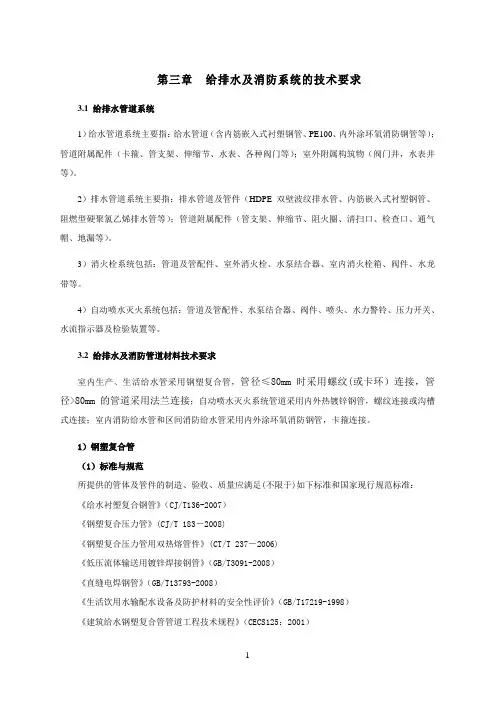

给排水关键材料技术要求
第三章给排水及消防系统的技术要求3.1 给排水管道系统1）给水管道系统主要指：给水管道（含内筋嵌入式衬塑钢管、PE100、内外涂环氧消防钢管等）；管道附属配件（卡箍、管支架、伸缩节、水表、各种阀门等）；室外附属构筑物（阀门井，水表井等）。
2）排水管道系统主要指：排水管道及管件（HDPE双壁波纹排水管、内筋嵌入式衬塑钢管、阻燃型硬聚氯乙烯排水管等）；管道附属配件（管支架、伸缩节、阻火圈、清扫口、检查口、通气帽、地漏等）。
3）消火栓系统包括：管道及管配件、室外消火栓、水泵结合器、室内消火栓箱、阀件、水龙带等。
4）自动喷水灭火系统包括：管道及管配件、水泵结合器、阀件、喷头、水力警铃、压力开关、水流指示器及检验装置等。
3.2 给排水及消防管道材料技术要求室内生产、生活给水管采用钢塑复合管，管径≤80mm时采用螺纹(或卡环）连接，管径>80mm的管道采用法兰连接；自动喷水灭火系统管道采用内外热镀锌钢管，螺纹连接或沟槽式连接；室内消防给水管和区间消防给水管采用内外涂环氧消防钢管，卡箍连接。
1）钢塑复合管（1）标准与规范所提供的管体及管件的制造、验收、质量应满足(不限于)如下标准和国家现行规范标准：《给水衬塑复合钢管》（CJ/T136-2007）《钢塑复合压力管》(CJ/T 183－2008)《钢塑复合压力管用双热熔管件》(CT/T 237－2006)《低压流体输送用镀锌焊接钢管》（GB/T3091-2008）《直缝电焊钢管》（GB/T13793-2008）《生活饮用水输配水设备及防护材料的安全性评价》（GB/T17219-1998）《建筑给水钢塑复合管管道工程技术规程》（CECS125：2001）《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）《接触食物搪瓷制品》(GB/T13484-2011)《地铁设计规范》(GB50157-2003)《给水衬塑可锻铸铁管件》（CJ／T137-2008）《生活饮用水卫生标准》（GB5749-2006）的规定如有最新国家和成都市标准、规范等，应按最新标准、规范执行，如多个规范对同一问题的标准和要求不一致时，应按较高标准和要求内容执行。
建筑给水排水设计规范GB50015（2009年修订版）全
建筑给水排水设计规范GB50015（2009年修订版）全建筑给水排水设计规范GB50015(2009年修订版)Codefordesignofbuildingwatersupplyanddrainage/webarbs/book/130/11 64431.shtml说明：文中下划线部分：是修订的内容！1总则1．0．1为保证建筑给水排水设计质量，使设计符合安全、卫生、适用、经济等基本要求，制定本规范。
1．0．2?本规范适用于居住小区、公共建筑区、民用建筑给水排水设计，亦适用于工业建筑生活给水排水和厂房屋面雨水排水设计。
?但设计下列工程时，还应按现行的有关专门规范或规定执行：?1湿陷性黄土、多年冻土和胀缩土等地区的建筑物；?2抗震设防烈度超过9度的建筑物；?3矿泉水疗、人防建筑；?4工业生产给水排水；?5?建筑中水和雨水利用。
1．0．3建筑给水排水设计，应在满足使用要求的同时还应为施工安装、操作管理、维修检测以及安全保护等提供便利条件。
1．0．4建筑给水排水工程设计，除执行本规范外，尚应符合国家现行的有关标准、规范的要求。
2术语、符号2.1术语2．1．1?生活饮用水?drinkingwater?水质符合生活饮用水卫生标准的用于日常饮用、洗涤的水。
2．1．2生活杂用水non-dinkingwater?用于冲洗便器、汽车，浇洒道路、浇灌绿化，补充空调循环用水的非饮用水。
2．1．3小时变化系数hourlyvariationcoefficient?最高日最大时用水量与平均时用水量的比值。
2．1．4?最大时用水量maximumhourlywaterconsumption?最高日最大用水时段内的小时用水量。
2.1.4A?平均时用水量averagehourlywaterconsumption?最高日用水时段内的平均小时用水量。
2．1．5?回流污染backflowpollution?由虹吸回流或背压回流对生活给水系统造成的污染。
新版供排水规范的更改和变化-给水部分
3.1 一般规定3.1.1建筑给水系统的设计应满足生活用水对水质、水量、水压、安全供水，以及消防给水的要求。
（新增）老：生活饮用水不得因管道产生虹吸、背压回流而受污染新：生活饮用水应设有防止管道内产生虹吸回流、背压回流等污染的措施。
3.1.5 在满足使用要求与卫生安全的条件下．建筑给水系统应节水节能，系统运行的噪声和振动等不得影响人们的正常工作和生活。
（新增）3.1.6 生活饮用水给水系统的涉水产品应符合现行国家标准《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T 17219的规定。
（新增）3.2 用水定额和水压老：住宅的最高日生活用水定额及小时变化系数，可根据住宅类别、建筑标准、卫生器具设置标准按表3.1.9确定。
新：住宅生活用水定额及小时变化系数，可根据住宅类别、建筑标准、卫生器具设置标准等因素按表3. 2. 1 确定。
老：宿舍、旅馆等公共建筑的生活用水定额及小时变化系数，根据卫生器具完善程度和区域条件，可按表3.1.10确定。
新：公共建筑的生活用水定额及小时变化系数，可根据卫生器具完善程度、区域条件和使用要求按表3.2.2 确定。
注：1 除养老院、托儿所、幼儿园的用水定额中含食堂用水，其它均不含食堂用水。
2 除注明外，均不含员工生活用水，员工用水定额为每人每班40～60L。
3 医疗建筑用水中已含医疗用水。
4 空调用水应另计。
注：1 中等院校、兵营等宿舍设置公用卫生间和盥洗室，当用水时段集中时，最高日小时变化系数K h宜取高值6.0～4.0；其他类型宿舍设置公用卫生间和盥洗室时，最高日小时变化系数K h宜取低值3.5～3.0。
2 除注明外，均不含员工生活用水，员工最高日用水定额为每人每班40L～60L，平均日用水定额为每人每班30L～45L。
3 大型超市的生鲜食品区按菜市场用水。
4 医疗建筑用水中已含医疗用水。
5 空调用水应另计。
老：绿化浇灌用水定额应根据气候条件、植物种类、土壤理化性状、浇灌方式和管理制度等因素综合确定。
建筑给排水设计规范-GB50015-2010(附条文说明-详细版)
1)用水定额；
2)室内生活给水管道的秒流量计算公式；
3)生活污水排水设计秒流量计算方法；
4)补充高层建筑给水排水、排水管道通气系统内容；
5)增加游泳池、喷泉设计内容；
6)加入新管材和新设备；
7)提高了对供水水质安全和供水节能方面的要求。
（4）《建筑给水排水设计规范》GBJ15-88,1997年修订版。上海市民用建筑设计院
各种排水经适当处理达到规定的水质标准后回用的水。
2.1.66暴雨强度rainfall intensity
单位时间内的降雨量。
2.1.68降雨历时duration of rainfall
降雨过程中的任意连续时段。
2.1.69地面集水时间inlet time
雨水从相应汇水面积的最远点地表径流到雨水管渠入口的时间。简称集水时间。
4.2007年12月8日～9日组织召开了“全国排水立管通水能力硏讨会”，重点对排水立管通水能力研究成果进行分析，同时对我国雨水道的研究进行了回顾和评价。
5.2008年开展了国内外倒流防止器产品应用调研。
6.开展对居住小区给水管道设计流量和集体宿舍设计流量计算分析研究。
7.收集调研有关太阳能、热泵应用技术参数。
15)考虑新的环保要求；（化粪池与污水局部处理达标排放，医院污水处理）
16)热水项水质处理与软化处理是为了适应新技术；
17)增加地热技术;
18)消声加热混合器；
19)增加4.3.3A条分储热方式确定耗热量。
20)加热设备必选。
21)补充部分技术措施；（热水系统的膨胀补偿）
22)增加饮用水循环系统。
(5)《建筑给水排水设计规范》GB50015-2003
一种可导入大气压消除给水管道内水流因虹吸而倒流的装置
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
倒流防止器
倒流防止器由两个隔开的“止回阀”和一个“泄水阀”组成。
由于止回阀的局部水头损失，中间腔内的压力始终低于入水口的压力。
这个压差驱使泄水阀处于关闭状态，管路正常供水。
在压力异常时，（即出口端压力高于中间腔），即使两个止回阀都不能反向密封，安全泄水阀也能自动开启将倒流水泄空，并形成空气隔断，保证上游供水卫生安全。
简介
主要功能
在供水系统发生虹吸回流和背压回流的时候，能有效防止出口端水质较差的介质倒流到水质较好的进口端，避免了对生活饮用水的水质污染，确保生活供水的安全。
低阻力倒流防止器由一个双级止回装置的主阀和外挂式排水器两部分组成的装置；双止回装置的主阀被设计成等截面流道和一体式结构，阀内设置有进口止回装置和出口止回装置，两个止回装置的阀瓣与阀座的关闭密封力均来自出口段与进口段的压力差，在关闭后，进、出口两端存有正常压力的情况下，具有自密封的功能，都能确保中间腔内的压力为零，在进出口段之间形成空气隔断;两个阀瓣由一根连杆和辅助弹簧进行柔性连接而联动，两个阀瓣仅靠一根主推弹簧复位，该主推弹簧不需要承担阀瓣与阀座的密封力和压差力，只克服阀瓣关闭运动时的摩擦力和自重，可以设计得较软，所以该主阀一方面可以确保关闭时的空气隔断，另一方面可以有效地减少开启后的水头损失。
外挂式排水器分别感应主阀的进口压力和出口压力;当主阀开启通水时，排水器自动关闭；当主阀止回关闭后，排水器自动开启，将主阀中间腔内的介质排空，形成空气隔断，排水器一直保持全开状态，并维持最大的排水排污能力，一旦发生泄漏，所渗漏的介质可以直接流出阀外，所以排水器可以设计得相对较小。
低阻力倒流防止器是利用水力控制的原理，采用与减压型倒流防止器完全不同的控制方式，既可确保以空气隔断形式存在的最高等级的隔断安全性，又可有效地降低水头损失，在流速V=2.5m/s时，水头损失h=2~3m;外形尺寸较小，可以水平或垂直安装，基本上达到了理想倒流防止器的要求。
适用场合
主要用于城镇供水管网与各类用户管网之间，或者生活饮用水与中水、消防水、空调水、绿化水等异质水系统之间交叉连接时的有效隔断，或者无负压设备的配套安装，能够严格防止倒流污染的发生。
功能和特点
①由前后两个止回阀和中间自动排水器组成。
②在前后止回阀产生渗漏时，能够自动排水，阻断回流，严格防止回流污染，保护上游管道内的水质。
③超低水损、节能显著：水头损失小于0.03Mpa；
④空气隔断、自动排水：在回流状态发生时，主阀关闭时，排水器自动开启、中间腔泄压为零，主阀的上下游之间实现空气隔断或零压隔断，隔断性能安全可靠。
⑤节地节材、安装灵活：外形小、自重轻，结构长度仅为现有同类产品的30%；可以水平或垂直安装。
主要技术参数
公称压力：1.0Mpa；1.6Mpa；
开启压力：≤0.03Mpa；
局部水头损失：≤0.03 Mpa；
隔断形式：空气隔断或零压隔断；
阀体材质：球墨铸铁、304不锈钢；
内件材质：304不锈钢；
适用温度：≤65℃。
工作原理
●正向通水：
进口压力大于出口压力时，两个止回阀瓣开启，排水器关闭。
在2m/s流速时，流通水损小于0.04Mpa。
●反向关闭：
进口压力小于等于出口压力时，两个止回阀瓣关闭，排水器开启。
如果没有垃圾卡阻，两个止回阀瓣密封关闭，排水器出口不排水，中间腔与大气相通，中间腔压力为零。
●防止回流污染：
进口压力小于出口压力时，两个止回阀瓣处于关闭状态，排水器处于开启状态如果其中一个或两个止回阀瓣的阀口有垃圾卡阻，产生渗漏，所漏介质均流向中间
腔，经过排水器直接排出阀外，防止对进口端的回流污染。
◆注:P1为进口端压力，P2为中间腔压力，P3为出口压力。
产品类型
①内置排水式低阻力倒流防止器
DN≤50，螺纹连接。
分为：LHS711X型DN15-DN25
LHS712X型DN32-DN50
其中：LHS711X型产品没有检测球阀和
进口过滤网。
②直流式低阻力倒流防止器
法兰连接
型号：LHS743X型DN50-DN300
③在线维护式低阻力倒流防止器
法兰连接
型号：LHS745X型DN65-DN400
进口设有过滤网和伸缩法兰。
设备的材质、来源及质量控制
①材质:DN80~DN400的产品，壳体(阀体阀盖)为QT450球墨铸铁，其他内件(包括弹簧)为304不锈钢。
其中DN50-DN150阀体材质还有304不锈钢。
密封件:阀瓣密封橡胶为硅橡胶、Y型密封圈为食品级三元乙丙橡胶(EPDM)。
其卫生安全性符
合生活饮用水标准GB/T5750，附饮用水安全产品检验报告，见附件。
倒流防止器产品防腐涂层材质
球墨铸铁件的内外表面涂层为粉末喷涂热成型的喷塑涂料，涂层厚度不小于250μm。
其卫生安全性符合生活饮用水标准GB/T5750
安装方式
a室内水平明装
1-前控制阀2-Y型过滤器3-低阻力倒流防止器4-可曲挠橡胶接头5-后控制阀6-排水器出口7-地漏8-支架
b室内垂直安装
1-前控制阀 2-Y型过滤器3-低阻力倒流防止器4-可曲挠橡胶接头 5 –后控制阀 6-排水出口
c室外地上安装
1-进水管 2-前控制阀3-Y型过滤器4-低阻力倒流防止器 5-可曲挠橡胶接头6-后控制阀 7-排水口 8-支撑角钢 9-出水管 10-支撑架。
