倒流防止器安装与维护
给排水设备：(配件)倒流防止器
倒流防止器倒流防止器由两个隔开的“止回阀”和一个“泄水阀”组成。
由于止回阀的局部水头损失，中间腔内的压力始终低于入水口的压力。
这个压差驱使泄水阀处于关闭状态，管路正常供水。
在压力异常时，（即出口端压力高于中间腔），即使两个止回阀都不能反向密封，安全泄水阀也能自动开启将倒流水泄空，并形成空气隔断，保证上游供水卫生安全。
简介主要功能在供水系统发生虹吸回流和背压回流的时候，能有效防止出口端水质较差的介质倒流到水质较好的进口端，避免了对生活饮用水的水质污染，确保生活供水的安全。
低阻力倒流防止器由一个双级止回装置的主阀和外挂式排水器两部分组成的装置；双止回装置的主阀被设计成等截面流道和一体式结构，阀内设置有进口止回装置和出口止回装置，两个止回装置的阀瓣与阀座的关闭密封力均来自出口段与进口段的压力差，在关闭后，进、出口两端存有正常压力的情况下，具有自密封的功能，都能确保中间腔内的压力为零，在进出口段之间形成空气隔断;两个阀瓣由一根连杆和辅助弹簧进行柔性连接而联动，两个阀瓣仅靠一根主推弹簧复位，该主推弹簧不需要承担阀瓣与阀座的密封力和压差力，只克服阀瓣关闭运动时的摩擦力和自重，可以设计得较软，所以该主阀一方面可以确保关闭时的空气隔断，另一方面可以有效地减少开启后的水头损失。
外挂式排水器分别感应主阀的进口压力和出口压力;当主阀开启通水时，排水器自动关闭；当主阀止回关闭后，排水器自动开启，将主阀中间腔内的介质排空，形成空气隔断，排水器一直保持全开状态，并维持最大的排水排污能力，一旦发生泄漏，所渗漏的介质可以直接流出阀外，所以排水器可以设计得相对较小。
低阻力倒流防止器是利用水力控制的原理，采用与减压型倒流防止器完全不同的控制方式，既可确保以空气隔断形式存在的最高等级的隔断安全性，又可有效地降低水头损失，在流速V=2.5m/s时，水头损失h=2~3m;外形尺寸较小，可以水平或垂直安装，基本上达到了理想倒流防止器的要求。
倒流防止器 建水规要求
倒流防止器建水规要求倒流防止器建水规1. 背景介绍倒流防止器是一种常用的水管设备，可以有效防止水流倒流。
在建水工程中，倒流防止器被广泛应用，以确保供水的安全性和稳定性。
2. 使用要求为了正确使用倒流防止器，以下是一些相关要求：•安装位置：倒流防止器应安装在水管的出口处，确保水流只能从指定方向流动。
•安装方式：倒流防止器应正确连接水管，确保接头紧固可靠，无漏水现象。
•定期检查：建议定期对倒流防止器进行检查，确保其正常工作。
如发现损坏或故障，应及时更换或修理。
•防冻措施：在寒冷地区，需要采取相应防冻措施，以防止倒流防止器被冻坏。
3. 实际应用示例以下是一些实际应用示例，帮助理解倒流防止器的使用要求：•例1：在一座居民区的供水网络中，倒流防止器安装在每个单元门前的水管上。
这些倒流防止器可以确保每个单元的自来水不会倒流到相邻单元，保证供水的安全性和独立性。
•例2：某个工业园区的供水系统中，倒流防止器被安装在每个厂房的水管出口处。
这些倒流防止器可以防止厂房使用的工业用水倒流回主供水管道，保护供水系统的正常运行。
•例3：在一个农村地区的灌溉系统中，倒流防止器被安装在灌溉用水的主干管道上。
这些倒流防止器可以防止灌溉用水的倒流，避免对上游水源造成污染和影响。
4. 总结倒流防止器在建水工程中发挥重要作用，使用要求包括安装位置、安装方式、定期检查和防冻措施。
合理的使用倒流防止器可以确保供水的安全性和稳定性，避免水流倒流带来的问题。
最后，希望大家在建水工程中能够根据实际情况正确使用倒流防止器，并定期检查和维护，以确保供水系统的正常运行。
5. 安装位置要求•出水口安装：倒流防止器应安装在水管的出口处，确保水流只能从指定方向流动。
•高度要求：倒流防止器的安装高度应符合设计要求，确保其正常工作。
•管道直径匹配：倒流防止器的管道直径应与水管直径匹配，保证良好的密封性能。
举例说明在一栋住宅楼的自来水供应管道中，倒流防止器被安装在每个单元门前的水管上。

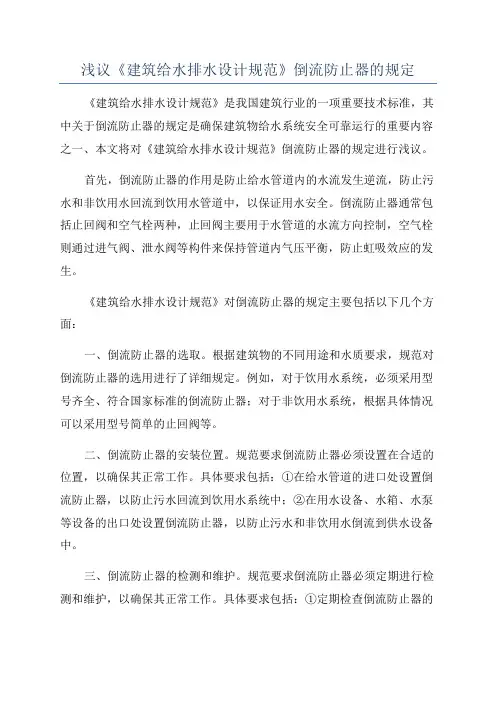

浅议《建筑给水排水设计规范》倒流防止器的规定
浅议《建筑给水排水设计规范》倒流防止器的规定《建筑给水排水设计规范》是我国建筑行业的一项重要技术标准，其中关于倒流防止器的规定是确保建筑物给水系统安全可靠运行的重要内容之一、本文将对《建筑给水排水设计规范》倒流防止器的规定进行浅议。
首先，倒流防止器的作用是防止给水管道内的水流发生逆流，防止污水和非饮用水回流到饮用水管道中，以保证用水安全。
倒流防止器通常包括止回阀和空气栓两种，止回阀主要用于水管道的水流方向控制，空气栓则通过进气阀、泄水阀等构件来保持管道内气压平衡，防止虹吸效应的发生。
《建筑给水排水设计规范》对倒流防止器的规定主要包括以下几个方面：一、倒流防止器的选取。
根据建筑物的不同用途和水质要求，规范对倒流防止器的选用进行了详细规定。
例如，对于饮用水系统，必须采用型号齐全、符合国家标准的倒流防止器；对于非饮用水系统，根据具体情况可以采用型号简单的止回阀等。
二、倒流防止器的安装位置。
规范要求倒流防止器必须设置在合适的位置，以确保其正常工作。
具体要求包括：①在给水管道的进口处设置倒流防止器，以防止污水回流到饮用水系统中；②在用水设备、水箱、水泵等设备的出口处设置倒流防止器，以防止污水和非饮用水倒流到供水设备中。
三、倒流防止器的检测和维护。
规范要求倒流防止器必须定期进行检测和维护，以确保其正常工作。
具体要求包括：①定期检查倒流防止器的密封性能，确保阀门密封良好，不会发生泄漏；②定期清洗倒流防止器内部，清除阀门和通道中的污物，保持通畅。
倒流防止器的规定在建筑给水系统设计中起到了至关重要的作用，它直接关系到用水的安全和卫生。
遵循《建筑给水排水设计规范》对倒流防止器的规定，可以有效防止污水和非饮用水回流到饮用水系统中，保证建筑物的用水安全。
然而，目前我国在倒流防止器的规定方面仍存在一些问题。
首先，市场上倒流防止器的品牌和质量参差不齐，部分产品存在安全隐患。
其次，建筑行业对倒流防止器的监管和检测机制尚不完善，导致一些建筑物的倒流防止器使用不当或者损坏无人发现。
倒流防止器
倒流防止器根据我国目前的供水管网，尤其是生活饮用水管道回流污染严重，又无有效防止回流污染装置的情况下，研制的一种严格限制管道中的水只能单向流动的新型水力控制装置(倒流防止器)。
倒流防止器产品由两个隔开的止回阀和一个液压传动的泄水阀组成。
由于止回阀的局部水头损失，中间腔内的压力始终低于入水口的压力。
这个压差驱使泄水阀处于关闭状态，管路正常供水。
在压力异常时，（即出口端压力高于中间腔），即使两个止回阀都不能反向密封，安全泄水阀也能自动开启将倒流水泄空，并形成空气隔断，保证上游供水卫生安全。
一般来说，这种阀门适用于清水或物理、化学性质类似清水且不允许介质倒流的管道系统中。
例如：1、生活饮用水管道与接出的用于非生活饮用水（消防、生产、灌溉、环保、洒水等）管道的交叉处。
2、市政自来水接入用户的靠近用户水表的出水处。
3、水淹没供水管出流口时的管道上。
4、串联了加压泵或多类增压设备的生活饮用水管道上的吸水管道上。
5、各类建筑的生活饮用水管网和生产中认为不允许介质倒流的管道中。
倒流防止器的安装与调试1.正式安装之前，应彻底冲洗所有管道。
2.倒流防止器应安装在水平位置，这个位置应方便调试和维修，并能及时发现水的泄放或故障的产生，安装后倒流防止器的阀体不应承受管道的重量，并注意避免冻坏和人为破坏。
3.倒流防止器两端宜安装维修闸阀，进口前宜安装过滤器，而且至少应有一端装有可挠性接头。
然而，对于只在紧急情况下才使用的管路上（例如消防系统管道），应考虑过滤器的网眼被杂质堵塞而引起紧急情况下供水中断的可能性。
[1] 4.泄水阀的排水口不应直接与排水管道固定连接，而应通过漏水斗排放到地面上的排水沟，漏水斗下端面与地面距离不应小于300mm。
按CJ/T160-2002《倒流防止器》定义：一种严格限定管道中的压力水只能单向流动的水力控制组合装置。
产品代号DFQ。
其常见结构（标准中示例）如下图：根据设计规范(GB50015-2003)第3.2.5的强制性要求,凡从市政给水管道直接吸水的,必须在其起端设置安装倒流防止器或其他有效防回流污染的技术措施.但是,目前在实际使用无负压供水设备的地方,真正安装了倒流防止器的地方并不多；即使在使用相对规范的北京,虽然无负压供水设备的设计使用量占新项目的60%以上,但是由于对倒流防止器产品的配置技术要求不够明确和科学,也无明确的监管部门,致使假冒伪劣的倒流防止器产品畅行无阻；相关的主管部门却还毫无保护意识、极不重视对倒流防止器产品-这种安全专用设备的行业监管，对北京市的供水安全和水质保障构成了直接的威胁.(比原来利用地下水池供水,对市政管网的水质保障危害更大)。
倒流防止器安装说明苏州申请水表
倒流防止器安装说明苏州申请水表一、前言在苏州申请水表时，倒流防止器的安装是必不可少的一项工作。
倒流防止器能够有效避免水表倒流，确保水表读数的准确性，同时也起到了节约用水资源的作用。
本文将详细介绍倒流防止器的安装步骤和注意事项。
二、倒流防止器安装步骤2.1 准备工作在安装倒流防止器之前，需要先准备好以下工具和材料： - 扳手 - 水管胶带 - 倒流防止器 - 接头2.2 安装步骤1.关闭水源：在安装倒流防止器之前，需要先关闭水源，确保安全。
2.清洁水表：清洁水表周围的杂物和污垢，确保安装环境整洁。
3.安装接头：使用扳手将接头连接到水表的出水口上，确保接头的紧固度。
4.安装倒流防止器：将倒流防止器连接到接头上，并用扳手将其紧固。
5.使用水管胶带：在接头和倒流防止器连接处使用水管胶带进行缠绕，确保密封性。
6.打开水源：安装完成后，可以打开水源，检查倒流防止器是否正常工作。
三、倒流防止器安装注意事项3.1 选择合适的倒流防止器在选择倒流防止器时，需要根据水表的型号和规格选择合适的倒流防止器。
不同型号的水表可能需要不同规格的倒流防止器，因此在安装之前需要进行正确的选择。
3.2 注意安装位置倒流防止器的安装位置也非常重要。
一般来说，倒流防止器需要安装在水表的出水口处，确保水流方向正确。
同时，也需要确保安装位置便于维修和更换。
3.3 定期检查和维护安装完成后，定期检查和维护倒流防止器是非常必要的。
可以每隔一段时间检查倒流防止器的工作状态，确保其正常运行。
如发现异常，应及时进行维修或更换。
3.4 注意安全事项在安装倒流防止器时，需要注意以下安全事项： - 确保安装环境整洁，避免杂物和污垢对安装过程产生影响。
- 在安装和维修过程中，避免使用过大的力量，以免损坏水表和倒流防止器。
- 在操作过程中，注意保护自己的安全，避免造成人身伤害。
四、总结倒流防止器的安装对于苏州申请水表非常重要。
正确安装倒流防止器可以确保水表读数的准确性，同时也起到了节约用水资源的作用。
双止回阀倒流防止器应用技术规程
双止回阀倒流防止器应用技术规程一、引言双止回阀倒流防止器是一种常用的流体控制装置，主要用于防止管道中介质的倒流现象。
本文将从技术规程的角度，全面、详细、完整地探讨双止回阀倒流防止器的应用技术规程。
二、双止回阀倒流防止器的定义和原理2.1 定义双止回阀倒流防止器是一种可以实现单向流动的阀门，具有两个止回阀，能够阻止介质发生倒流。
2.2 原理双止回阀倒流防止器的原理是通过利用蝶阀或球阀的旋转运动，使得介质只能单向流动。
当介质流动方向与阀门开启方向一致时，双止回阀倒流防止器会打开，允许介质流过；而当介质流动方向与阀门开启方向相反时，双止回阀倒流防止器会关闭，阻止介质倒流。
三、双止回阀倒流防止器的应用3.1 应用场景双止回阀倒流防止器主要应用于以下场景：1.工业管道系统中，防止介质由于倒流造成设备损坏。
2.水处理系统中，防止后期净化的水与前期被污染的水混合。
3.冶金工艺中，防止高温高压条件下的倒流。
3.2 安装和维护技术规程安装双止回阀倒流防止器时，需要注意以下技术规程：3.2.1 安装位置选择应根据实际需要选择合适的安装位置，通常应选在介质流经管道的上游位置。
3.2.2 安装前准备工作1.清洗管道和阀门：确保管道内清洁，避免杂物对阀门的损坏。
2.充分了解介质的工艺参数，确保选择合适的双止回阀倒流防止器型号。
3.2.3 安装步骤1.将双止回阀倒流防止器放置在合适位置。
2.连接阀门与管道，并确保连接紧固牢固。
3.清理安装完毕后可能存在的杂物和残留。
3.2.4 维护技术规程为保证双止回阀倒流防止器的正常运行，需要定期进行维护工作，具体规程如下：1.定期检查阀门的密封性能，如发现渗漏或磨损，及时更换密封件。
2.清洗阀门内部的杂物和沉淀物，保持阀门的畅通性。
3.注意阀门的操纵力，如遇卡滞或异常，需及时处理。
四、双止回阀倒流防止器的优缺点4.1 优点1.可以有效阻止介质倒流，保护设备和管道的正常运行。
2.运行稳定，操作简单，可以实现自动控制。
倒流防止器标准
倒流防止器标准
倒流防止器是一种常用的设备，其主要功能是防止液体或气体在管道中发生倒流现象。
倒流现象在工业生产和日常生活中都极为常见，如果没有合适的措施进行防止，可能会给设备和系统带来很大的危害。
以下是关于倒流防止器的一些常见标准和要求：
1. 设计和制造标准：倒流防止器的设计和制造应符合相关的国际、国家或行业标准和规定。
其中包括但不限于国际标准化组织（ISO）、美国标准协会（ANSI）和欧洲标准化委员会（CEN）等。
2. 材料选用：倒流防止器的构件和密封材料应具有良好的耐腐蚀性能，能够在长期使用中保持较好的稳定性和可靠性。
常用的材料有不锈钢、铜合金、聚四氟乙烯（PTFE）等。
3. 流阻小：倒流防止器在正常工作状态下应保持较低的压力损失和流阻，以确保正常的流体传输和系统运行。
4. 开启和关闭灵敏：倒流防止器应具有良好的可控性，能够在倒流时迅速关闭，防止倒流液体或气体进入系统，同时在正常流动时能够自由开启，减小压力损失。
5. 维护和检修便捷：倒流防止器的设计应方便进行维护和检修，例如拆卸和更换密封件、清洁管道等操作。
在使用倒流防止器时，我们还要注意以下几点：
1. 定期检查和维护倒流防止器的工作状态，确保其正常运行和可靠性。
2. 避免在倒流防止器上施加过大的压力和冲击，以免损坏或失效。
3. 根据具体的工作环境和介质特性选择合适的倒流防止器类型和材料，以确保其耐腐蚀性和适应性。
4. 在系统设计和安装中考虑倒流防止器的位置和布局，使其能够充分发挥作用。
总之，倒流防止器是一种重要的设备，其合理选择和正常运行对于保证系统的安全和稳定运行具有重要意义。
倒流防止器使用及维护说明
倒流防止器（防污隔断阀）使用及维护说明一、产品介绍：防污隔断阀用于防止生活饮用水管道发生回流污染的安全装置，是我公司引进国外先进技术自行研制开发的、安全可靠、防止饮用水回流污染的新颖阀门。
以确保生活饮用水的卫生和安全。
二、产品的结构：安全型防污隔断阀是在两个止回阀之间加一个排水器组成。
排水器上腔用高压软管与一级止回阀进口端连接。
第一，二级止回阀主要由阀体、阀盖、阀瓣、密封垫、弹簧等组成。
排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。
普通型防污隔断阀为两个止回阀串联而成。
三、工作原理：HB4（1）1X-16普通型防污隔断阀为二个止回阀串联而成，当其中有一只密封破坏时，另一只还起密封作用，防止回流。
但二只止回阀密封同时破坏后，就失去了止回作用，其安全可靠性相对差些，工作原理较简单。
HB41X-16A安全型防污隔断阀在普通型基础上中间加排水器，这样即使二只止回阀密封同时破坏，其也能起到防止回流污染的作用。
1、正常供水：a. 清洁市政生活水从第一级止回阀经过排水器到第二级止回阀出口向用户供水，第一级止回阀进口高压水通过高压软管进入排水器隔膜上腔，而隔膜下腔与第一级止回阀出口（第二级止回阀进口）相通，由于其存在一定的压差，推动阀瓣下移，排水器关闭，防污隔断阀正常供水；b. 当阀后管路无用户，水静止。
如进口压力保持不变，其前后存在压差，排水器仍呈关闭状态；c. 如进口压力下降，其前后压差下降到一定值时，弹簧推动阀瓣向上，排水器开启泄压，泄压到与进口压力恢复一定差值时，排水器又关闭。
2、密封失灵：防污隔断阀之后管网压力升高，超过阀前进口压力时，如第二止回阀密封完好无渗漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。
当第二级止回阀密封破坏产生渗漏，第二级止回阀之前压力升高，造成排水器隔膜上下压差减小，排水器打开，排水泄压；此时，如第一级止回阀同时密封破坏，由于第二级止回阀倒流回的高压水已泄压减压，故不会倒流回第一级止回阀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12/1/2015
8
倒流防止器检测
• 压差检测分析仪
12/1/2015
9
倒流防止器检测
12/1/2015
10
可能出现的问题
• 泄水阀堵塞（与杂质相关） • 止回阀可能出现有卡阻 • 弹簧疲劳及橡胶老化
12/1/2015
11
12/1/2015
12
12/1/2015
13
注意事项
• 安装前检查、清理管道清洁 • 泄水阀偶尔滴水为正常状态 • 产生回流污染及时关断检修闸阀
12/1/2015
14
倒流防止器的应用
市政与消防系统
佛山陶瓷城重点使用
城市供热补水
天津市河北区第七供热站
永泉阀门
质量为本
谢 谢！
12/1/2015
19
倒流防止器原理、安装与维护
佛山市南海永兴阀门制造有限公司 技术总监 程原军
倒流防止器基本原理
• 倒流防止器构成 • 倒流防止器的结构形式
2
倒流污染的概念
虹吸倒流
重力倒流
倒流防止器标准
• 倒流防止器工作原理
5
倒流防止器类型与连接
6
安装实例
• 城市无负压供水
12/1/2015
7
城市供热补水
