初中物理《九年级》第十九章生活用电-家庭电路考试练习题

初中物理《九年级》第十九章生活用电-家庭电路考试练习题姓名:_____________ 年级:____________ 学号:______________l2、下列说法正确的是（）A ．安装电路时，开关应接在零线上B ．地磁场的南极在地理的北极附近C ．划船时，使船前进的力的施力物体是船桨D ．核动力航母产生的核废料对环境无污染知识点：家庭电路【答案】B【详解】A．安装电路时，开关必须接在火线上，这样在开关断开后用电器就不带电，避免触电的危险，故 A错误；B．地球是一个巨大的磁体，地磁的两极与地理的两极相反，但并不重合，地磁场的南极在地理的北极附近，故 B正确；C．划船时，船桨向后划水，给水一个向后的力，由于物体间力的作用是相互的，水给船桨一个向前的力，所以使船前进的力的施力物体是水，故 C错误；D．核废料是对环境污染很严重的，故 D错误。

故选 B。

3、家庭电路中电灯、电视机、电冰箱等用电器之间是__ 联的，这些用电器一起工作的越多，电路的总功率 __ （选填“ 越大” 或“ 越小” ）．知识点：家庭电路【答案】并越大【详解】家庭电路中的用电器要能分别独立工作，所以都是并联的，并联电路的总功率为各支路的功率之和，所以这些用电器一起工作的越多，电路的总功率越大。

4、关于家庭电路和安全用电，下列说法正确的是（）A ．使用试电笔时，手要接触笔尾金属体B ．搬动电器前不需要断开电源开关C ．空气开关跳闸，一定是电路发生了短路D ．控制电灯的开关，要连接在零线和电灯之间知识点：家庭电路【答案】A【详解】A．使用测电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明接触的是火线，故 A正确；B．搬动电器前需要断开电源开关，防止触电，故 B错误；C．空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大，故 C错误；D．控制电灯的开关，要连接在火线和电灯之间，故 D错误。

故选 A。

5、请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。

【初中物理】初三物理家庭电路测试题及答案

【初中物理】初三物理家庭电路测试题及答案第一节家庭电路习题一、是非题1.家庭用的熔丝就是由电阻率小、熔点低的铅锑合金做成。

()2.在电器设备的金属外壳上接上零线，能防止因设备漏电而造成触电事故()3.只要存有电流通过人体，就一定会出现窒息事故。

()4.发现有人触电时，应迅速使触电人脱离电源，立即用正确的人工呼吸法进行现场抢救。

()二、填充题1.家庭电路的主要设备由___、___、___、___、___、___、___等组成。

2.家庭电路中电能表的促进作用就是____________________，闸刀开关的促进作用就是_________________，加装进户线应先收到_____上。

3.家庭电路的电源是从户外的__________的两根进户线上引进的，一根叫做_____，一根叫做_____;两线之间的电压是_____伏。

4.3.6度电=_____千瓦时=_____焦。

5.家庭电路中的火线和零线可以用来鉴别，能够使氖管发光的一根导线是_____。

6.若用户的熔丝盒内加装的就是额定电流为2.5恩的熔丝，则该户的各种家用电器的功率总和不应当少于_____瓦，才能长期正常地。

7.一只3安的单相电能表，最多能够安装“220v，25w”的电灯_____盏，1度电能够供两盏“220v，40w”的电灯正常工作_____时。

8.例如图1右图，该仪表就是_____表中，下面就是该仪表在月初和月底的两次示数，用户在这段时间内用电_____度;该仪表上所标的电压值就是指_____，所标的电流值就是指_____。

三、选择题1.“电路中出现短路”，这里短路就是指[]a.很短的电路;b.电流没有经过用电器而轻易形成电路;c.开关闭合，用电器工作;d.电路未通，没电流。

2.关于熔丝，下列说法中正确的是[]a.电路中存有了熔丝，就能够起著保险促进作用;b.选用额定电流越小的熔丝，就越安全;c.挑选适度规格的熔丝，才能既不阻碍供电，又能够起至保险促进作用;d.以上说法都有问题。

九年级物理《家庭电路》作图题专练

九年级物理《家庭电路》作图题专练（各版本均适用，后附答案）1、用笔画线代替导线，将图中灯泡、开关正确接入家庭电路中。

2、请用笔画线代替导线在下图中连接家庭电路。

要求：开关控制灯泡，三孔插座直接接入电路。

3、图甲所示是家庭中常用的一种插线板.小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通.4、如图所示，请将下列元件连接成符合安全用电要求的家庭电路。

5、高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。

青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案。

其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻很小，可忽略不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。

请在虚线框内画出符合实际的电路图。

6、请在如图中用笔画线代替导线，将可以调节亮度的台灯和一个三孔插座接入电路。

7、如图所示，铭牌标识为“220V 40W”的灯泡和“220V 5W”的LED灯，当开关闭合后，两灯泡都能正常发光，插座不受开关控制，请将电路连接完整。

8、小明对卫生间内的换气扇和照明灯的电路进行了如下改造；控制它们工作的有两个开关，换气扇工作时照明灯一定发光，照明灯发光时换气扇可以不工作，如图的虚线框内已画出了所连接的电源，请你接着完成这部分电路的电路图(换气扇用电动机符号表示)9、如图是已经正确连接好的家庭电路中的一部分，其中安装有各自独立工作的灯泡和插座，开关只控制灯泡。

请根据所学知识，用笔画线将剩余的部分补充完整。

10、如图所示粗黑线框内有：三孔插座、两孔插座、开关和指示灯。

开关闭合后，插孔都能分别供电时，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮：若指示灯损坏，闭合开关后，插孔仍能供电，如图为示意图，请完成剩余部分的接线。

初三物理家庭电路画图题带答案

家庭电路与安全用电练习一、家庭电路1．家庭电路主要由进入家庭的________、电能表、________、________、开关、插座、用电器等组成．2．在家庭电路中，开关和电灯是_____联的，插座与电灯是____联的，保险盒（熔断器）是_____联在电路中的．3．家庭电路中与大地之间电压为220V的线叫_________线，与大地之间电压为零的线叫________线．4．电能表的作用：测出用户全部电器消耗的_________．5．三线插头除了把用电器连入电路之外，多出来的头比较_____（长/短），当插头进入插座时，可以_____（先/后）把用电器的____________与______连接起来．6．双线插座的接法是：_________________，三线插座接法是：________________．7．测电笔的组成：________、_______、_______、________、_______、________．8．测电笔是用来辨别和的工具，使用时，手应当接触，当笔尖接触电线时，若氖管发光，表明接触的是，此时______、________、_______和________之间构成一个回路，______（有/没有）电路通过人体．当测电笔的笔尖接触电线时，__________（允许/不允许）用手或身体的其他部分在去接触笔尖．二、安全用电1．保险丝的作用：当电路中电流增大到超过线路设计的允许值前，根据电流的________，熔丝温度达到_______时便会________，电路就会自动______，起到保护作用．2．保险丝的原理：_________________．3．日常中造成电路短路的常见情况有：；．4．人们把电路中用电器总功率超过额定值的情况叫做．5．家庭电路中电流过大的原因：（1）（2）6．保险丝的材料选择：电阻率_______、熔点_______（铅锑合金）．熔丝有不同的规格，熔丝越粗，使它熔断所需的电流就．安装家庭电路中的熔丝时，千万不要用铁丝、铜丝代替，因为．三、防止触电1．我们知道，人体是（导体/绝缘体），只要有电压加在人体上，就会有电流通过．通常所说的“触电”是指．2．一般情况下，人体的安全电压是．3．（低压）触电的两种形式：（1），是人体直接触摸_________、_______或_____________使人体、大地和电网中的火线构成回路．（2），是人体的两部分分别接触到________和________，使人体与电网通过导线构成回路．4．为了防止触电，必须把用电器的开关装在_______上，这样断开开关后，用电器与_____分离，家用电器的金属外壳一定要．【随堂练习】1．家庭电路的室内电路组成顺序是（）A．电能表、总开关、用电器、保险盒B．总开关、电能表、保险盒、用电器C．电能表、总开关、保险盒、用电器D．电能表、保险盒、总开关、用电器2．三脚插头中与用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了（）A．使插头的造型更美观B．有利于区分火线与零线插脚C．插入插座更稳固D．插入插座时，确保用电器外壳先接地3．如图所示电路，当开关S接通后，电灯不发光，若用测电笔在A、B、C、D各点测试，发现在A、B、C三点氖泡都发光，在D点泡不发光，可以判断线路的故障（）A．在AB段断路B．在BC段断路C．在BC段断路D．在CD段断路3．关于保险丝，下列说法正确的是（） A ．电路中有了保险丝就能起到保险作用 B ．选用额定电流越小的保险丝，就越安全C ．选择适当规格的保险丝，才能够既不妨碍供电，又起到保险作用．D ．当电路被保险装置切断时，不用检查电路，直接恢复供电，就可以了4．家庭电路中的保险丝熔断了，以下原因中不可能的是（）A ．使用的用电器总功率过大B ．拉线开关中两根导线的线头相碰了C ．保险丝的规格不符合规定的要求D ．插座中的两根导线的线头相碰了．6．在220V 的电路上装有额定电流为5A 的保险丝，在这个电路中最多能装接“220V 40W”的电灯（）A ．27盏B ．28盏C ．44盏D ．8盏7．闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用测电笔测试灯座两接线柱，发现测电笔氖管都发光，由此可判断（）A ．火线断了B ．零线断了C ．灯泡灯丝断了D ．火线短路与零线断路均可能8．下列关于安全用电的说法错误的是（）A ．可以用铜丝代替保险丝B ．雷雨天不能躲在大树下避雨C ．不能将湿衣服晾在电线上D ．发现有人触电时应立即切断电源9．安全用电的常识之一就是不要靠近高压电。

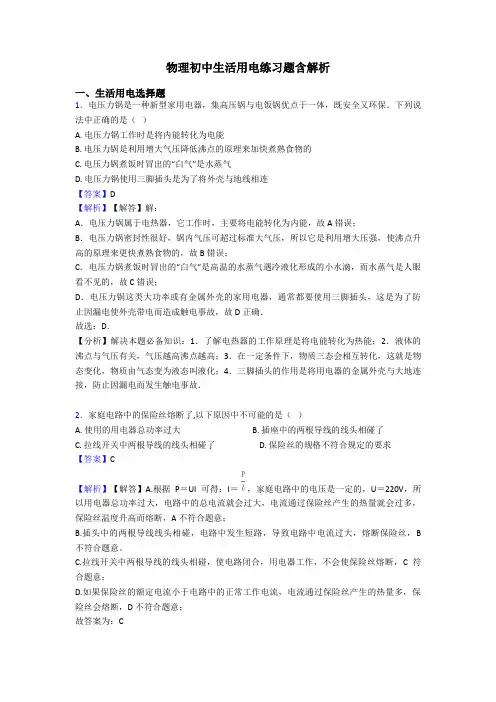

物理初中生活用电练习题含解析

物理初中生活用电练习题含解析一、生活用电选择题1．电压力锅是一种新型家用电器，集高压锅与电饭锅优点于一体，既安全又环保．下列说法中正确的是（）A. 电压力锅工作时是将内能转化为电能B. 电压力锅是利用增大气压降低沸点的原理来加快煮熟食物的C. 电压力锅煮饭时冒出的“白气”是水蒸气D. 电压力锅使用三脚插头是为了将外壳与地线相连【答案】D【解析】【解答】解：A．电压力锅属于电热器，它工作时，主要将电能转化为内能，故A错误；B．电压力锅密封性很好，锅内气压可超过标准大气压，所以它是利用增大压强，使沸点升高的原理来更快煮熟食物的，故B错误；C．电压力锅煮饭时冒出的“白气”是高温的水蒸气遇冷液化形成的小水滴，而水蒸气是人眼看不见的，故C错误；D．电压力锅这类大功率或有金属外壳的家用电器，通常都要使用三脚插头，这是为了防止因漏电使外壳带电而造成触电事故，故D正确．故选：D．【分析】解决本题必备知识：1．了解电热器的工作原理是将电能转化为热能；2．液体的沸点与气压有关，气压越高沸点越高；3．在一定条件下，物质三态会相互转化，这就是物态变化，物质由气态变为液态叫液化；4．三脚插头的作用是将用电器的金属外壳与大地连接，防止因漏电而发生触电事故．2．家庭电路中的保险丝熔断了,以下原因中不可能的是（）A. 使用的用电器总功率过大B. 插座中的两根导线的线头相碰了C. 拉线开关中两根导线的线头相碰了D. 保险丝的规格不符合规定的要求【答案】C【解析】【解答】A.根据P＝UI可得：I＝，家庭电路中的电压是一定的，U＝220V，所以用电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断，A不符合题意；B.插头中的两根导线线头相碰，电路中发生短路，导致电路中电流过大，熔断保险丝，B 不符合题意。

C.拉线开关中两根导线的线头相碰，使电路闭合，用电器工作，不会使保险丝熔断，C符合题意；D.如果保险丝的额定电流小于电路中的正常工作电流，电流通过保险丝产生的热量多，保险丝会熔断，D不符合题意；故答案为：C【分析】家庭电路中的电压是一定的，电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断.3．关于家庭电路和安全用电，下列做法中正确的是（）A. 可以用铜丝代替保险丝B. 螺旋口灯泡的螺旋套要接在零线上C. 把用电器的三脚插头改为两脚插头接在两孔插座上使用D. 在未断开电源开关的情况下检修电路【答案】B【解析】【解答】解：A、用铜丝代替保险丝，会使得当家庭电路中电流过大时不能熔断起不到切断电路的作用，故A错误；B、安装家庭电路时，电灯和开关串联后连在火线上，这样开关能控制灯泡，并且在灯泡损坏时，更换灯泡时，断开开关，切断了火线，更换灯泡时更安全．故B正确；C、把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故C错误；D、在未断开电源开关的情况下检修电路是不安全的，故D错误；故选B．【分析】（1）禁止用铜丝代替保险丝，禁止用橡皮胶代替电工绝缘胶布；（2）电灯的正确连接方法：火线过开关入灯泡顶端的金属点，零线直接进入灯泡的螺旋套．（3）用电器的三脚插头能防止金属外壳漏电而触电，不能用两脚插头代替．（4）在未断开电源开关的情况下检修电路是不安全的．4．在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是（）A. 雷雨天，应避免在高大建筑物和大树下避雨B. 发现有人触电，不能用手直接拉动触电的人体，应该先切断电源C. 电器设备失火，应迅速用水灭火D. 有金属外壳的电器用三孔插座【答案】C【解析】【解答】解：A、雷雨天，高大建筑物和大树下被雨淋湿成为雷电的导体，在它们的下面易触电，因此避免在高大建筑物和大树下避雨，此项措施正确；B、发现有人触电时，不要直接去救援，因为人在救援时可能直接或间接接触火线，发生触电事故，一定先切断电源，此项措施正确；C、生活用水容易导电，电器设备失火，如果用水灭火，更容易使电路短路，此项措施不正确；D、三孔插座中有一孔接地线，它与家用电器连接时，电器的金属外壳就接地了，这样可以防止金属外壳漏电，发生触电事故，此项措施正确；故选C．【分析】（1）湿了的高大建筑物和大树容易导电，靠近或接触可能发生触电事故；（2）发现有人触电或电器失火时，首先切断电源，再实行救援措施；（3）对于金属外壳的家用电器，为防止外壳漏电，发生触电事故，金属外壳一定接地．5．小明想用台灯照明看书，他把台灯的插头插入插座后，当闭合开关时，家中所有的电灯立即全部熄灭．原因可能是（）A. 插座处短路B. 台灯的插头内短路C. 台灯的开关内短路D. 台灯的灯座内短路【答案】 D【解析】【解答】解：A、若插座处短路，即应该还没有插台灯时，保险丝就烧断，A不符合题意；B、若台灯的插头内短路，即应该插上插头后保险丝就烧断，B不符合题意；C、台灯的开关内短路，此时台灯的灯泡不经开关的控制，即始终发光，但不会发生电源短路，C不符合题意；D、台灯的灯座内短路，当插头插入插座时，若闭合开关，会造成电源短路，使保险丝烧断或跳闸，使室内电灯立即全都熄灭；D符合题意；故答案为：D．【分析】所有灯熄灭是跳闸了，原因是电路中有短路现象，因为在闭合开关时跳闸了，所以是灯座内短路.6．在下列安全提示中与它相应的解释不正确的是（）A. 打雷时请勿在大树下躲雨﹣﹣雷击时电流很大，且易经大树流入大地B. 不能用湿抹布擦拭正在工作的用电器﹣﹣一般的生活用水是导体C. 高压危险请勿靠近﹣﹣只有高压电对人体才是不安全的D. 洗衣机的金属外壳要接地﹣﹣防止外壳漏电发生触电事故【答案】 C【解析】【解答】解：A、雷容易击中地面上尖端、突起的物体，打雷下雨时，雷很容易击中大树，大树中有电流时对人是不安全的，故A正确；B、水是电的导体，用湿抹布擦带电的用电器时，可能会因湿抹布导电而发生触电事故，故B正确；C、只有不高于36V的电压对人才是安全的，而低于1kV的电压都是低压，故C错误；D、家用电器使用时金属外壳要接地．当用电器的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害，故D正确．故选C．【分析】（1）雷雨时，特别要小心的是，一定不能到高耸的物体（如旗杆、大树、烟囱、电杆等）下站立，这些地方最容易遭遇雷电袭击．（2）湿物体是导体，接触带电体容易发生触电．（3）安全电压规定为不高于36V．（4）有金属外壳的家用电器，要接地线，以防漏电时，人不会发生触电事故．7．下列情景中，符合安全用电常识的是（）A. 更换灯泡时可以不必切断电源B. 家用电冰箱的金属外壳可以不必接地C. 发现有人触电时，应该立即切断电源D. 用电器失火时，应该迅速向用电器泼水灭火【答案】C【解析】【解答】解：A、为防止触电，更换灯泡时应先切断电源．故A错误；B、家用电器使用时金属外壳要接地．当用电器的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害，故B错误；C、发现有人触电应立即切断电源或用干燥的木杆将人与火线分开，故C正确；D、一般的水是导体，所以用电器失火时，绝对不能向用电器泼水灭火，故D错误．故选C．【分析】①为防止触电，更换和维修电器时应先切断电源；②有金属外壳的家用电器，要接地线，以防漏电时，人不会发生触电事故；③发现有人触电，要立即断开电源再救人或用干燥的木棒使人与带电体脱离；④发现用电器着火了，要立即断开电源再想法灭火．8．下列说法中正确的是（）A. 电流是形成电压的原因B. 导体电阻大小是由电压和电流决定的C. 家庭电路中电流过大一定是短路造成的D. 电炉子工作时，与之相连的导线却不太热是因为导线的电阻小【答案】 D【解析】【解答】解：A、电压使电路中形成了电流，故电压是形成电流的原因，故A错误；B、导体的电阻跟导体的材料、长度、横截面积、温度有关，跟电压和电流无关，故B错误；C、家庭电路中电流过大的原因还有可能是用电器的总功率过大，故C错误；D、电炉在使用时，电炉丝和导线串联，I电炉丝=I导线，通电时间t相同，因为Q=I2Rt，R电炉丝＞R导线，所以电流产生的热量：Q电炉丝＞Q导线，从而出现电炉丝放出大量的热，而输电导线几乎不发热的现象；故D正确．故选：D．【分析】（1）电压使电路中形成了电流；（2）导体的电阻跟导体的材料、长度、横截面积、温度有关，跟电压和电流无关；（3）家庭电路中电流过大的原因有：短路或用电器的总功率过大；（4）由焦耳定律知道，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比．电炉丝和连接的导线串联在电路中（通过的电流相等），通电时间是相同的，而电炉丝的电阻比导线的电阻大．9．小明家中的4盏电灯突然全部熄灭了，他检查保险丝发现未熔断，于是用测电笔测试室内各处电路，氖管均不发光，他作出如下判断，正确的是（）A. 室内用电器短路了B. 进户的火线开路了C. 进户的零线开路了D. 灯丝都给烧断了【答案】B【解析】【解答】解：A、如果某处短路，会引起保险丝烧断，造成电路断开，整个电路无电流，氖管不会发光．故A错误；B、如果进户火线断路，测电笔测试任何一点，氖管都不发光．故B正确；C、进户零线断路，其它部分都相当于火线，测试时氖管会发光．故C错误；D、灯泡灯丝全部烧断时，测电笔测试连接火线一端时，氖管发光，测试另一端氖管不能发光．故D错误．故选B．【分析】家庭电路中用电器正常工作时，必须一端接火线，另一端接零线，其中测电笔接触火线时，氖管会发光．所以测电笔的基本作用是确定火线，检验方法是：测电笔接触电路，观察氖管是否发光．10．如图所示的家庭电路中，有两个器件连接错误，它们是（）A. 闸刀开关和带开关的灯泡B. 带开关的灯泡和三线插座C. 带熔丝的二线插座和三线插座D. 闸刀开关和带熔丝的二线插座【答案】B【解析】【解答】解：开关应该和火线连接、灯泡和零线连接；三线插座的连接：左孔接零线、右孔接火线、上面的孔接地线，B符合题意。

九年级物理全册19.1家庭电路练习(含解析)(新版)新人教版

------------------------- 天才是百分之一的灵感加百分之九十九的勤劳------------------------------《家庭电路》同步练习一、单项选择题1.小明把台灯插入插座，闭合开关，家里的总控制开关马上跳闸，请剖析造成这类现象的原由是（）A. 插头短路B. 灯丝断路C. 灯头内短路D. 灯头内断路2. 如下图是家庭电路中的三孔插座和三脚插头表示图．以下说法正确的选项是（）A.三脚插头的三个脚同样长B.插孔 E 是用来接零线的C.插孔 L 是用来接零线的D.标有“ E”的插脚能保证插入插座时，保证用电器外壳先接地3. 在家庭电路中，从进户开始要按序安装以下元器件再接用电器，其先后序次正确的选项是（）A. 电能表、保险装置、总开关B. 电能表、总开关、保险装置C. 保险装置、电能表、总开关D. 总开关、电能表、保险装置4. 对家庭电路的安装过程，以下要求正确的选项是（）A.依据进户线→电能表→总开关→熔断器→用电器次序安装B.控制各灯具的开关都应装在零线上C.所有家用电器和插座都要串连，而且用电器与控制它的开关也要串连D.三孔插座有时不需要接地5.如下图，闭合开关 S 后，发现灯 L 不亮，检查保险装置工作正常．小明同学用测电笔测试灯头的两根电线C、D，发现两处都能使测电笔氖管发光，再用测电笔测试火线A 和零线 B 时，氖管在测 A 处时发光，而在测试 B 处时不发光，那么能够判定故障原由是（）A. 火线和零线短路B. 灯泡 L 断路C. 灯泡 L 短路D. 电线 BD段有断点6.学了电学知识后，大伟将家里照明电灯的开关断开，从开关内引出两根电线接在一个插座上，而后将录音机的插头插入插座．此时录音机（）A. 有电流经过，不可以正常工作B. 有电流经过，能正常工作C. 没有电流经过，不可以工作D. 有时能正常工作，有时不可以正常工作金戈铁制卷7. 以下现象不会惹起保险丝熔断的是（A. 插座中的两个线头相碰C. 电路中同时增添几个大功率的用电器）B. 开关中的两个线头相碰D. 灯头里的两个线头相碰8.三孔插座上边有一个插孔是和插头上标有E 的导线接通的（如图），则以下说法正确的选项是（）A.E 是和用电器的金属外壳相连的B. 电路中 E 应和室外零线相连C. 假如和 E 相连的导线断开，用此插座的洗衣机马达便不可以转动D. 用测试电笔笔尖插入 E 孔，正常状况下测电笔氖管会发光二、多项选择题9. 家庭电路中有时会出现这样的现象，本来各用电器都在正常工作，当把电电扇的插头插入插座时，家里所有的用电器都停止了工作，其原由可能是（）A.这个插座的火线和零线本来就相接触形成了短路B.插头与这个插座接触不良形成了断路C.插头插入这个插座时，致使火线和零线相接触形成了短路D.同时工作的用电器过多，致使干路电流过大，保险开关跳闸10.如图是一条刚装好的家庭电路，在未装保险丝以前，先把灯泡 L 接在装保险盒的两个接线柱上，当只闭合 S1时，L 正常发光；当只闭合 S2时， L 和 L1发光都偏暗；则以下判断正确的选项是（三只灯泡的额定电压均为220V）（）A. 灯泡L1所在支路正常B. 灯泡L1所在支路短路C. 灯泡L2所在支路短路D.灯泡L2所在支路正常11. 对于试电笔的使用．如下图的四种方法中，正确的持笔方法是（）A. B. C. D.12. 某家庭电路如下图，下边说法中错误的选项是（）A. 灯泡和开关是串连的B. 调光台灯里的灯泡和变阻器是串连的C. 灯泡和电视机是串连的D. 家里的这串装修小彩灯之间是并联的13.某家庭电路中安装有“ 220V 10A”的空气开关（未画出），如图是电路中的四种情况，开关所有闭合后，不会惹起空气开关“跳闸”的是（）A. B. C. D.三、填空题14.如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不可以供给工作电压；而在开封闭合时指示灯发光，插孔能够供给电压．依据上述现象可知指示灯和开关是______ 的（选填“串连”或“并联”）．使用三角插头和三孔插座，目的是将用电器的金属外壳与______相连，防备触电．15.如下图，图甲试电笔的笔尖A 应当是______ （选填“导体或”“绝缘体”）．在图乙和图丙中，正确使用试电笔的是图______ ，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明零线在插座 ______ 孔．16.为检查照明电路，电工常常采纳的方法是：取下保险丝，将额定电压为 220V 的“校验灯” L0接在保险丝的两只接线柱上，如图所示．在检查灯 L1所在支路以前，先断开所有开关，再闭合开关 S1，若“校验灯” L0恰能正常发光，说明该支路 ______ （选填“短路”或“断路” ）．人教版物理九年级第十九章第1 节《家庭电路》同步练习答案和分析【答案】14.串连；大地金戈铁制卷15.导体；丙；左16.短路【分析】1.解： AC、在台灯插头插入插座，闭合开关后，家里的总控制开关跳闸，该现象说明不是插头短路，是灯头内短路造成的，故 A 错误， C正确；BD、因为台灯和其余用电器并联，灯泡的灯丝断路或灯头内断路，只好使本支路没有电流，台灯不亮，不可以惹发迹里的总控制开关跳闸，故BD错误．应选 C．家庭电路中的保险丝熔断的原由有两个：一是用电器的总功率过大；二是发生短路．由生活知识可知，台灯的功率一般较小，所以造成家里的总控制开关跳闸原由不会是因台灯的功率过大，这两种状况都是因为发生短路造成的．本题考察对家庭电路故障的剖析判断能力．解题的重点是要理解家庭电路中跳闸是电流过大造成的，可能是电路的总功率过大，也可能是发生了短路．2.解： A、三脚插头最上边的那个脚是因为接地的，所以比其余的两个要长，即使于及早接地，使用时更加安全，故A 错误；BC、据其使用可知， E 是解地线的， L 是解火线的，N 是接零线的，故BC错误；D，据 A 可知，标有“ E”的插脚能保证插入插座时，保证用电器外壳先接地，故D正确；应选 D．三孔插座的接法是左零右火上接地，三脚插头的接法是中上的要与用电器外壳相连．本题考察了三孔插座的解法和正确使用，是一道基础题目．3.解：电能表的丈量整个家庭耗费电能的多少，必定安装在最前方．总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后边．电路中电流过大会熔断保险丝，为了改换保险丝比较方便，保险盒安装在总开关的后边．故 B 正确．应选 B．电能表是丈量家庭耗费电能多少的仪表，也防备一些人偷电，必定安装在家庭电路的最前端，而且在总开关的前方．检修电路时要断开开关，在电能表的后边要接入总开关．保险丝能在电路电流过大时，能自动切断电源．为了方便改换保险丝，保险盒必定要安装在总开关的后边．掌握家庭电路的各元件的作用和安装地点，使各元件正常使用，而且保证使用的安全性．4.解：A、依据家庭电路的构成可知，家庭电路的连结要依据进户线→电能表→总开关一熔断器一用电器的安装次序，故 A 正确；B、为了安全，控制用电器的开关都应当连结在火线和用电器之间，故 B 错误；C、插座也是接用电器的，用家庭电路各用电器间互不扰乱，所以电器和各插座之间应该是并联，用电器和它的开关也应当是串连，故 C 错误；D、三孔插座的接法：左零右火，中间接地，三孔插座的接地线要保证优秀接地，以防外壳带电，危及人身安全．故D错误．应选 A．（1）家庭电路的构成，必定要注意进户线、电能表、总开关、保险丝的次序不可以颠倒．（2）家庭电路中，开关控制用电器时，开关和用电器串连．（3）家庭电路中，各用电器之间、用电器与插座之间、插座与插座之间均为并联连结．（4）三孔插座的接法：左零右火，中间接地．家庭电路中掌握家庭电路的构成、家庭电路的连结方式以及开关与用电器的连结方式、插座的接法等，都要掌握，这些都是比较简单的问题5.解：如图，闭合开关后，发现电灯L 不亮用测电笔测试时，发此刻A、C、D 三处时，氖管都发光，说明A、C、D 都与火线连通，在 B 处时，氛管不发光，说明 B 处不与火线连通，则故障可能是BD之间发生了断路．应选 D．在正常状况下，开封闭合后，A、 C 与火线相通，用测电笔时，应都亮，B、D 与零线相通，用测电笔测时，应都不亮，但 D 点也亮了，说明 B 与 D 之间开路．本题考察了学生利用测电笔排查家庭故障的能力，对测电笔要会安全的使用，学会判断故障所在．6.解：开关与电灯是串连的，当从开关内引出两根电线接在一个插座上，而后将录音机的插头插入插座．此时录音机获得的电压小于正常的工作电压，固然有电流经过，但不可以正常工作．应选 A．插座与电灯应当并联连结才能获得正常的电压，插座上的用电器才能正常工作．本题考察了在家庭电路中，电灯与插座的关系应当是并联的．家用电器的工作电压是220V，要正常工作，都应当并联到干路上．7.解： A、插座中的两个线头相碰，是火线和零线直接连结，会造成电源短路，会惹起保险丝熔断，故 A 不合题意；金戈铁制卷B、开关中的两个线头相碰，相当于开封闭合，电路中的用电器正常工作，不会造成电流过大，保险丝不会熔断，故 B 切合题意；C、电路中同时增添几个大功率的用电器，会造成总功率过大，会惹起电流过大，会引起保险丝熔断，故 C 不合题意；D、灯头里的两个线头相碰，会造成电源短路，致使电流过大，会惹起保险丝熔断，故D不合题意．应选B．家庭电路的电流过大，会惹发迹庭电路中保险丝熔断，其原由：短路或总功率过大．本题考察电路电流过大的原由，要详细状况详细剖析，属于基础知识，但简单犯错．8.解：AB、 E孔是与大地相连的，为了用电安全，在家庭电路中，利用三孔插座将用电器的金属外壳与大地相连，所以 A 正确， B错误．C、假如和 E 相连的导线断开，但洗衣机与火线、零线的连线仍是完满的，不过失掉了安全性．所以C错误．D、E 孔是与大地相连的，它与大地之间没有电压，所以测电笔的氖管不会发光．所以 D 错误．应选 A．要掌握家庭电路中的安全用电知识，掌握三孔插座（或三脚插头）的作用，此中两个孔分别接火线和零线，另一个孔将用电器的外壳与大地相连．要掌握测电笔的作用，是来鉴别火线和零线的，若测电笔与火线相连，则氖管发光．本题考察了学生对三孔插座的作用的掌握，此中三孔插座就是将用电器的外壳与大地相连，防止发生触电事故．同时考察了测电笔的使用．9.解： A、假如插座处本来有短路，则在没有插下手机充电器以前，电路就已经出现了短路，室内用电器不会正常工作，所以选项A 不正确；B、假如用电器的插头与插座断路状态，则用电器不工作，不会影响室内其余用电器，所以选项 B 不正确；C、假如插头插入这个插座时，致使火线和零线相接触形成了短路，室内所有的用电器所有停止了工作，若不实时断电会发生火灾，所以选项C正确；D、同时工作的用电器过多，致使干路电流过大、保险开关跳闸，所以选项 D 正确．应选： CD．室内用电器所有停止工作，表示干路上的保险丝被熔断了，保险丝被熔断是因为电路中的电流过大．而产生电流过大的原由有两个：一是用电器的总功率过大，另一个是发生短路．由生活知识可知，手机充电器的功率比较小，所以造成保险丝熔断的原由不会是因干路的总功率过大．由手机充电器插头插入插座，室内用电器所有停止工作可知，是手机充电器的两个接头短路了．本题考察对家庭电路故障的剖析判断能力，要联合家庭电路的特色娴熟掌握．10.解：AB、当只闭合S1时， L 正常发光，说明该支路存在短路，故 A 错误， B 正确；CD、当只闭合S2时， L 和 L1都偏暗， L1所在支路正常，故 C 错误， D正确．应选 BD．额定电压220V 的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串连入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常（偏暗）说明该支路工作正常，“校验灯”不发光说明该支路断路．本题考察了用校验灯检修家庭电路的故障．依据校验灯的三种发光状况得出电路能否存在故障．11.解： AC、图中手没有接触笔尾金属体，笔尖不论接触火线仍是零线氖管都不发光，操作错误．BD、图中手接触笔尾金属体，若笔尖接触火线和零线，氖管发光的是火线，氖管不发光的是零线，使用方法正确．应选 BD．正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线．氖管发光的是火线，氖管不发光的是零线．掌握试电笔的构造、检测火线和零线的原理、正确使用方法等等．12.解： A、灯泡的开关控制灯泡，所以开关和灯泡是串连的，故A 正确；B、调光台灯里的灯泡和变阻器是串连的，故 B 正确；C、灯泡和电视互不影响，所以是并的关系，故 C 错误；D、家里的这串装修小彩灯之间是串连的，故D错误；应选 CD．（1）灯泡的开关控制灯泡，所以开关和灯泡是串连的；（2）滑动变阻器和所控制的用电器是串连的；（3）灯泡和电视互不影响，所以是并的关系；（4）家里的这串装修小彩灯之间是串连的；本题考察了串并联电路的判断、开关的作用等知识点，是一道综合题．13.解： A、如图的电路中有大功率用电器，且用电器许多，开封闭合简单造成总功率金戈铁制卷过大，惹起空气开关“跳闸”，不切合题意；B、图中闭合开关后，电路发生短路，会造成电流短路，惹起空气开关“跳闸”，不切合题意；C、图中闭合开关后，电路正常工作，不会造成电流过大，不会惹起空气开关“跳闸”，切合题意；D、图中闭合开关后，此中一只灯泡被短路，但另一只灯泡还能工作，电源不会短路，不会惹起空气开关“跳闸”，切合题意．应选 CD．空气开关自动跳闸的原由是电流过大，惹发迹庭电路中电流过大的原由有两个，短路或总功率过大．依据给出状况中的现象，进行判断．本题考察学生对家庭电路中电流过大原由的掌握状况，需要从详细问题下手，剖析能否会出现短路问题或用电器总功率过大．14.解：（1）指示灯在开关断开时不发光，插孔不可以供给工作电压；而在开封闭合时指示灯发光，插孔能够供给电压；说明开关与指示灯是串连的，假如并联会造成电源短路；（2）使用三角插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳经过三孔插座与大地相连通，假如金属外壳漏电，地线将人体短路，防备人触电．故答案为：串连；大地．（ 1）依据供给的现象说明开关同时控制指示灯和插座，指示灯和插座之间可能是串连，也可能是并联；指示灯破坏，开封闭合时插孔也能正常通电，说明指示灯和插座之间是并联；在判断指示灯与开关的连结方式；（2）三孔插座中间多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳经过三孔插座与大地相连通，假如金属外壳漏电，地线将人体短路，防备人触电．本题考察了电路连结方式确实定和使用三孔插座的目的，回答第一问简单，但解说起来复杂，利用好串并联电路的特色是重点．15.解：测电笔的用途：鉴别火线和零线．简单导电的物体是导体，不简单导电的物体是绝缘体．笔尖属于导体．测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线，氖管发光表示接触的是火线，不发光是零线．在图乙和图丙中，正确使用试电笔的是图丙，当用它插入右孔时氖管发光，则说明火线在插座右孔，零线在插座左九年级物理全册19.1家庭电路练习(含解析)(新版)新人教版-------------------------天才是百分之一的灵感加百分之九十九的勤劳------------------------------孔．故答案为：导体；丙；左．抓住测电笔的用途．导体和绝缘体．简单导电的物体是导体，不简单导电的物体是绝缘体；测电笔的使用方法．使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线．使用测电笔鉴别火线与零线时，测电笔发光的是火线，不发光的是零线．本题考察了测电笔用途、使用方法，平常必定要掌握测电笔的正确操作方法，不然可能会出现危险．16.解：当校验灯能正常发光，说明校验灯获得了 220V 的电压，该支路是发生了短路．故本题答案为：短路．将额定电压 220V 的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串连入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常（暗红色）说明该支路工作正常，“校验灯”不发光说明该支路断路．本题考察了用校验灯检修家庭电路的故障．依据校验灯的三种状态能够迅速得出电路能否存在故障．金戈铁制卷11 / 11。

中考物理培优专题复习家庭电路故障的分析问题练习题及答案

一、初中物理家庭电路故障的分析问题1．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”的原因可能是用电器发生了短路B．使用试电笔时，手不要接触笔尾金属体，以免触电C．没有三孔插座时，可将三脚插头的“长脚”去掉后再使用D．家庭电路中开关接在火线或零线上都可以【答案】A【解析】【详解】A．空气开关“跳闸”的原因可能是用电器发生了短路、也有可能是用电器总功率过大，A正确；B．使用试电笔时，手要接触笔尾金属体，这样才能正常使用试电笔，B错误；C．拥有三脚插头的用电器一般都有金属外壳，三脚插头的“长脚”是为了将用电器接入电路的同时把用电器的外壳与保护接地线连接起来，防止因外壳带电引发触电事故，所以不可将三脚插头的“长脚”去掉后再使用，C错误；D．根据家庭电路的连接方式，开关必须接在火线上，不能接在零线，D错误。

2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。

【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。

3．家庭电路用电时要注意安全。

(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。

这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。

(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。

初三物理家庭电路经典练习题

初三物理家庭电路经典练习题1.在家庭电路中，当灯的数量变化时，会引起电路上总电阻的变化。

正确答案为C，亮着的灯的个数越少时电路中的总电阻越小。

2.家庭电路中的保险丝熔断了可能有多种原因，但不可能是保险丝的规格不符合规定的要求。

正确答案为C。

3.发生短路时，电路中的电阻很小，电流很大，电压也很大。

正确答案为B。

4.在220V的电路上装有额定电流为5A的保险丝，最多能装接“220V 40W”的电灯28盏。

正确答案为B。

5.在图17-3所示的电路中，安装错的元件是插座a。

正确答案为B。

6.人站在绝缘凳上，一只手接触火线，另一只手接触零线不会造成触电事故。

正确答案为D。

7.安装照明电路时，保险盒、电灯开关都应接在零线上；螺口灯座的螺旋套只准接在零线上；接大功率用电器的插座，通常在连接插座的火线上装一根保险丝。

正确答案为D。

8.根据图17-4，电路中的故障原因可能是开关S接触不良、灯泡的灯丝断了或CD导线间有断路。

无法确定具体原因。

正确答案为D。

9.根据图17-5，将保险盒A、B接在电源线上，开关C接在火线上，螺丝口灯泡D接在零线上，三孔插座E的火线和零线分别接在火线和零线上即可接入家庭电路。

10.图17-6展示了某人为楼梯照明灯设计的四种电路方案。

其中S1、S2和S3都可以实现灯的控制，但S4不行，因为它的灯和开关不在同一电路中。

正确答案为A、B、C。

11、两平行直导线中电流方向相反，且电流强度I1>I2，导线a受到安培力大小为F1，导线b受到的安培力大小为F2，则选项A正确，即F1>F2且方向相反。

12、比较灯泡的灯丝，应该选项B，即“220V，60W”的灯丝粗些。

13、在图17-7中，最理想的电路是D选项，即插座和保险盒之间加一个开关。

14、在图17-8中，正确的电灯接法是B选项，即火线接灯座中的金属片，零线接灯座中的银属片。

15、在图中，正确的连接方法是D选项，即将L1和L2并联，且L1和L2的正负极连接正确。
