初三物理家庭电路故障专题
初三物理家庭电路故障专题
初三物理家庭电路故障专题1.该家庭电路中，电热壶不能工作，但电灯正常发光。
拔出电饭煲的插头后，电热壶仍不能工作。
通过测电笔分别插入插座的左、右孔，氖管均能发光。
因此，可以判断电路的故障是A。
电热壶所在电路的B、D两点间断路。
2.在家庭电路中，闭合开关后灯泡不亮。
通过试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。
通过试电笔检测A点氖管发光，检测B点氖管不发光。
因此，发生这一现象的原因可能是C。
开关接触不良。
3.关于家庭电路和安全用电，下列说法不正确的是B。
使用测电笔辨别火线或零线时，手接触笔尾金属体。
正确的说法是A。
家庭电路中的熔丝熔断，一定是发生了短路；C。
对人体安全的电压是36V；D。
三角插头的用电器也可以插入两孔插座。
4.XXX同学发现家里的一盏电灯不亮了。
闭合开关S后，用试电笔测试a、b、c、d四点时，只有d点不发光。
因此，电路的故障可能是D。
c、d之间的某处断路了。
5.在家庭电路中，有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作。
正确的说法是C。
可能是插头插入这个插座时，导致火线和零线相接触形成了短路。
6.在该家庭电路中，正常发光的两盏灯突然全部熄灭。
经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光。
因此，造成这一现象的原因可能是D。
某盏电灯的灯丝断了。
7.在该电路中，电源电压不变，闭合开关S后，两灯都能发光。
一段时间后，其中一盏灯突然熄灭，此时两个电流表的示数均变小。
因此，出现这一现象的原因可能是B。
该电路中进户的火线断了。
8.小军学完初中知识后，家中的电灯不亮。
他试图用试电笔测试图中的四个点a、b、c、d，发现只有b点不亮。
请帮他分析可能发生的故障。
可能的故障是b、c之间某处断路。
9.在图中所示的电路中，闭合电键S后，电灯L不亮，保险丝也没有熔断。
某同学用测电笔测试灯头的两根电线C和D，发现这两处都能使测电笔的氖管发光。
全国中考物理家庭电路故障的分析问题的综合中考真题汇总含详细答案
一、初中物理家庭电路故障的分析问题1．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。
为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，接着他用测电笔插入书桌边的插座插孔进行检查，发现其中一个孔能使测电笔的氖管发光，则台灯不亮的故障原因可能是（）A．台灯灯丝烧断了B．他家空气开关“跳闸”了C．书桌边的插座与火线断开D．书桌边的插座与零线断开【答案】D【解析】【详解】A．若台灯灯丝烧断了，把台灯插头插入其他插座时，台灯不会发光，故A不符合题意；B．若空气开关“跳闸”了，把台灯插头插入其他插座时，台灯不会发光，故B不符合题意；C．若书桌边的插座与火线断开，不会使测电笔的氖管发光，故C不符合题意；D．若书桌边的插座与零线断开，该插座中接火线的插孔正常，能使氖管发光，此时台灯与书桌边的插座不能构成通路，则台灯不能发光，符合题意，故D符合题意。
2．如图所示的家庭电路，当闭合开关时，发现电灯不亮。
若原因是图中打“x”的位置发生了断路。
则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会【解析】【分析】【详解】如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。
3．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多【解析】【分析】【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。

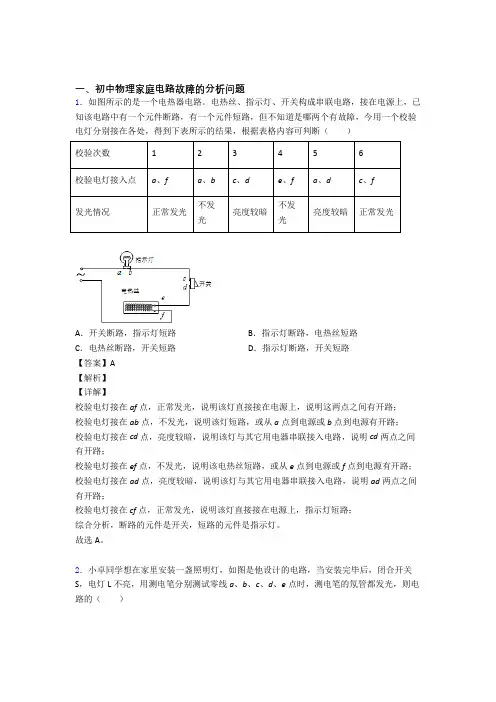

备战中考物理压轴题专题复习——家庭电路故障及答案解析
一、初中物理家庭电路故障的分析问题1．如图所示的是一个电热器电路。
电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（）校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A．开关断路，指示灯短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．指示灯断路，开关短路【答案】A【解析】【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；综合分析，断路的元件是开关，短路的元件是指示灯。
故选A。
2．小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯L不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，则电路的（）A．火线断路B．零线断路C．灯泡断路D．灯泡短路【答案】B【解析】【分析】【详解】A．若火线断路，则所有点均与火线断开连接，试电笔应测试每个点时都不发光，故A不符合题意；B．若零线断路，则闭合开关后，灯泡无法与火线、零线形成闭合回路，灯泡不发光，各点均与火线连接，则用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，故B符合题意；C．若灯泡断路，闭合开关后，a、d两点与火线断开连接，测电笔测试时不发光，故C不符合题意；D．若灯泡短路，闭合开关后，火线与零线直接相连，灯泡不发光，测电笔测试d点不发光，故D不符合题意。
中考物理 家庭电路故障的分析问题 综合题附详细答案
一、初中物理家庭电路故障的分析问题1．晚上，小强家的灯均正常发光，突然灯全部熄灭，经检查保险丝完好，用测电笔检测插座的两孔，氖管均发光，发生这一现象的原因可能是（）A．某盏灯灯丝断了B．某开关处短路了C．进户线的零线断了D．插座处短路了【答案】C【解析】【分析】【详解】A．家庭电路为并联电路，某盏灯灯丝断了，不会对其它用电器产生干扰，故A不符合题意；B．某处开关短路，相当于此开关一直处于闭合状态，其对应的现象是由该开关控制的用电器会一直工作，故B不符合题意；C．进户线的零线断了，家中所有灯全部熄灭，电路中没有电流，所以保险丝也安全无恙；用测电笔试触插座的两个插孔时，火线、试电笔、人体、大地构成通路，所以氖管均发光。
故C符合题意；D．插座处短路了，整个家庭电路都被短路，电流过大，保险丝会被熔断，故D不符合题意。
故选C。
2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。
(2)当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是______。
【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
3．如图所示的家庭电路，当闭合开关时，发现电灯不亮。
若原因是图中打“x”的位置发生了断路。
则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会【解析】【分析】【详解】如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。
全国中考物理家庭电路故障的分析问题的综合中考真题汇总及答案
一、初中物理家庭电路故障的分析问题1．如图为某居民家中的电路，电灯L 与电热壶均正常工作，关于此电路，下列说法正确的是（ ）A ．电热壶与电灯L 串联B ．若CD 间断路，电热壶和电灯L 仍能正常工作C ．若AB 间断路，电热壶和电灯L 都不能工作D ．用测电笔测试三孔插座的左孔，氖管不发光【答案】D【解析】【分析】【详解】A ． 由图知道，电热壶与电灯L 是并联，故A 错误；B ．若CD 间断路，灯泡相连的火线和零线正常，灯L 仍正常发光；则三孔插座的左孔通过电热壶与火线连通，即左右两孔都与火线相连，电热壶会突然停止工作，故B 错误；C ．若AB 间断路，灯泡相连的火线和零线正常，灯L 仍正常发光；而电热壶会停止工作，故C 错误；D ．由图知道，三孔插座的左孔与零线是连通的，所以，用测电笔测试三孔插座的左孔，氖管不发光，故D 正确。
故选D 。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt 知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多【解析】【分析】【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt 知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。
中考物理家庭电路故障及答案
一、初中物理家庭电路故障的分析问题1．小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯L不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，则电路的（）A．火线断路B．零线断路C．灯泡断路D．灯泡短路【答案】B【解析】【分析】【详解】A．若火线断路，则所有点均与火线断开连接，试电笔应测试每个点时都不发光，故A不符合题意；B．若零线断路，则闭合开关后，灯泡无法与火线、零线形成闭合回路，灯泡不发光，各点均与火线连接，则用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，故B符合题意；C．若灯泡断路，闭合开关后，a、d两点与火线断开连接，测电笔测试时不发光，故C不符合题意；D．若灯泡短路，闭合开关后，火线与零线直接相连，灯泡不发光，测电笔测试d点不发光，故D不符合题意。
故选B。
2．某家庭电路的组成如图所示。
下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A．从图中可以看到，三个插座是并联的，A错误；B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。
3．下列关于生活用电常识，正确的是（）A．发现有人触电时，应立即用手将触电者拉开B．控制电灯的开关应该接在火线和灯泡之间C．空气开关跳闸，一定是电路中用电器的总功率过大D．正常使用测电笔检测线路时，没有电流通过人体【答案】B【解析】【分析】【详解】A．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电。
初三物理总复习电路故障分析
初三物理电路故障专题故障1：电流表与电压表的指针向没有刻度的方向偏转。
判断：电流表和电压表的“+”、“—”接线柱接反故障2：电流表和电压表的指针偏转角度很小。
判断：①电压表和电流表的量程可能都选择过大；②电源电压可能过低。
故障3：电流表指针超过最大值。
判断：①量程可能选择过小；②电路中可能出现短路。
故障4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。
判断：滑动变阻器连接错误，没有遵循“一上一下”的接线原则，把变阻器变成了定值电阻。
故障5：无论怎样调节滑动变阻器，电压表的示数总小于灯泡的额定电压。
判断：电源电压过低，需要更换电源故障6：闭合开关，灯泡不亮，电流表、电压表无示数。
判断：①电源、电流表、开关或变阻器可能损坏；②接线柱可能接触不良；③连接导线可能断开。
故障7：闭合开关，灯泡不亮，电流表几乎无示数，电压表指针明显偏转（或示数等于电源电压）。
判断：①灯泡的灯丝可能断了或灯座与灯泡接触不良；②若器材均完好，则是电压表和电流表的位置可能接反。
故障8：在调节滑动变阻器的滑片时，他发现灯泡变亮了，而电压表的示数却减小了；灯泡变暗了，电压表示数却增大了。
判断：将电压表错接在了滑动变阻器两端。
故障9：闭合开关，灯泡不亮，电流表电压表有示数，（元件完好，连接无误）。
判断：变阻器连入电路的阻值过大，灯泡分压小。
故障10：连完最后一根导线，灯泡发光，电表指针来回偏转。
判断：①连接电路时开关闭合了；②电路中某处接触不良。
故障11：开关闭合，灯泡不亮，电流表有示数，电压表无示数。
判断：灯泡短路故障12：开关闭合，灯不亮，电压表无示数，电流表有示数。
判断：灯泡短路（或电压表短路）。
随堂练习1.有一接在家庭电路上的灯泡，开关闭合时不亮了，用测电笔分别接触灯头的两个接线柱，氖管都发光，则此灯不亮的原因可能是（）A．灯线断了B．零线断了C．火线断了D．地线断了2. 如图所示电路，闭合开关S后，发现灯L1不亮，L2正常发光。
中考物理专题复习家庭电路故障题及答案解析
一、初中物理家庭电路故障的分析问题1．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()A．台灯插头处出现了短路B．台灯灯泡处出现了短路C．台灯开关的两接线碰线D．插座处出现了短路【答案】B【解析】【分析】【详解】A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。
2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
3．某家庭电路的组成如图所示。
下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A．从图中可以看到，三个插座是并联的，A错误；B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。
