变电站电气安装工程标准工艺
变电站电气二次施工工艺标准
15、接地1）控制电缆的屏蔽层两端应可靠接地。
2）在二次设备室、敷设二次电缆的沟道、就地端子箱等处，使用截面不小于100mm2的裸铜排与变电站的主接地网紧密连接。
3）在二次设备室的电缆沟，按屏（柜）布置的方向敷设经100mm2的专用铜排，将该专用铜排首末端连接，形成二次设备室的等电位接地网。
二次设备室的等电位接地网必须至少4 根以上、截面不小于50mm2 的铜导线与主接地网连接。
4）屏（柜）下部设有截面不小于 100mm2的专用铜排。
屏（柜）上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。
接地铜排应用截面不小于50mm2的铜缆与二次设备室的等电位接地网连接。
5）微机型继电保护装置屏（柜）的交流供电电源（照明、打印机和调制解调器）中的中性线不应介入等电位接地网。
16、抗干扰1）微机型继电保护装置所有二次回路的电缆均应使用屏蔽电缆。
2）交流电流和交流电压回路、交流和直流回路、强电和弱电回路均应使用各自独立的电缆。
3）遵守保护装置24V开入电源不出保护屏（柜）的原则，以免引进干扰。
4）合理规划二次电缆的敷设路径，尽可能离开高压母线、避雷器和避雷针的接地点、并列电容器、CVT、结合电容及电容式套管等设备，避免和减少迂回，缩短二次电缆的长度。
5注意事项1)本站站通讯网线由许继电气股份提供，通讯网线的敷设由施工单位完成，许继电气股份技术人员完成通信网线接入。
2)本期扩建部分的断路器控制回路采用直流DC220V，全站断路器电机回路采用AC220V，全站防跳回路采用操作箱防跳，压力闭锁由断路器机构箱实现。
3)全站隔离开关控制回路采用交流AC220V，全站隔离开关电机回路采用AC380V。
4)在交、直流电源输入处均设电源防雷器，在通信信道装设通信信道防雷器。
5)本期工程所用互感器极性均须由安装调试单位试验决定。
6)本工程施工时，请注意做好安全防护措施，以保证设备和人生安全。
6 标准工艺应用说明二次设备安装按《国家电网公司输变电工程标准工艺（三）工艺标准库》（2011年版）执行，各项目/工艺具体容如下：6.1屏、柜安装（工艺编号：010*******）（1）工艺标准1）基础槽钢允许偏差：不直度＜1mm/m，全长＜5mm。
35kV变电站施工工艺策划(电气部分)
目录第一章变电站一次设备安装施工工艺要求 (1)1 变压器 (1)2 HGIS、GIS和封闭母线 (8)3 支柱式断路器 (11)4 隔离开关 (14)5 电流互感器、电压互感器和避雷器 (17)6 干式电抗器 (21)7 电容器组 (22)第二章变电站母线及导线安装施工工艺要求 (24)1 软母线 (24)2 管母线.......................................................................................... 错误！未定义书签。
3 设备引线和连接线 (25)4 穿墙套管 (26)5 10kV高压柜封闭母线桥 (27)第三章变电站接地网、照明及布线施工工艺 (29)1 接地网 (29)2 户外照明动力 (32)3 户内照明动力 (34)4 户内布线 (39)第四章变电站电缆敷设和防火封堵施工工艺 (41)1 电缆敷设 (41)2 电缆防火封堵 (45)3 高压电缆敷设 (54)4 变电站电缆保护管（槽盒） (56)5 电缆二次接线施工工艺 (57)6 二次接地网施工工艺 (63)第五章变电站二次设备施工工艺 (66)1 直流装置与蓄电池组施工工艺 (66)2屏、柜（端子箱）安装施工工艺 (68)3 计算机监控装置施工工艺 (71)4 变电站视频及环境监控系统施工工艺 (73)第六章变电站通信设备及线缆施工工艺 (78)1 通信设备安装施工工艺 (78)2 通信电源安装施工工艺 (79)3 通信电缆安装施工工艺 (80)4 通信机房走线架安装施工工艺 (83)第一章变电站一次设备安装施工工艺要求1 变压器1.1 适用范围变电工程的35kV及以上变压器安装，35kV、66kV电抗器及35kV油浸式高压电抗器安装。
1.2 设计要求（1）主变压器本体安装a) 主变压器本体与外挂的机构箱、端子箱、电缆走线槽等附件外观颜色一致。
电力工程施工方法及工艺
电力工程施工方法及工艺1.2.1 箱式变电站施工方法及工艺箱式变电所及箱式电抗器的施工流程如下图2-5-95所示：（1）箱式变电站进场验收应符合下列要求：数量、型号、规格符合设计要求，质量证明文件齐全；外观应完好，无锈蚀或机械损伤；瓷件表面光滑、无裂纹，瓷、铁件粘合牢固，铸件无砂眼；绝缘件无变形受潮、裂纹或表层剥落等缺陷；箱式变电站内外涂层完整，箱式变电站高低压柜内接线完整。
图2-5-95 箱式变电所及电抗器施工流程图（2）箱式变电站应按下列要求安装：安装前应检查接地电阻符合设计要求；吊装位置应符合产品技术要求，不得以顶盖吊环进行整体吊装；吊装就位后，应分别检查四周的箱门开闭顺畅；箱体稳固后紧固地脚螺栓，封堵箱体与基础之间的缝隙；箱式变电站安装位置不得侵入铁路建筑限界；箱体接地应符合设计要求；对于安装有自动化监控单元的箱式变电站，远动终端设备应进行相关检验、传动试验，达到产品的有关规定并符合设计要求；电缆敷设完毕后，电缆入孔处应封堵；检查确认箱式变电站的通风装置工作正常、通风孔畅通、通风道内无施工遗留物。
1.2.2 火灾自动报警装置施工方法及工艺所示。
图2-5-96 火灾自动报警装置安装流程图（1）布线应符合下列要求：导线的规格型号符合设计要求。
导线在管内或线槽内，不应有接头或扭结且内部干燥清洁。
在吊顶内的管路线槽，宜采用单独的卡具吊装或支撑物固定。
直线段每隔1.0~1 .5m和接头、转弯处应设置吊点或支点。
管线经过建筑物的变形缝处，应采取补偿措施。
导线敷设后应测试绝缘电阻。
（2）火灾探测器应按下列要求安装：点型火灾探测器安装位置应符合设计要求；探测器的底座应固定牢靠，外接导线留有余量，底座的穿线孔宜封堵且导线连接必须可靠压接或焊接；探测器的“＋”线应为红色，“一”线应为蓝色，相同用途的导线颜色应一致。
（3）火灾报警控制器应按下列要求安装：控制器安装牢固平整，距地（楼）面高度不应小于1.5m；控制器内配线应整齐、连接牢固，有与设计图纸一致的编号；控制器应可靠接地，有明显标志。
变电站电气施工方案
变电站电气施工方案目录1. 变电站电气施工方案概述 (2)1.1 工程概况 (2)1.2 施工组织设计 (3)1.3 安全措施 (4)2. 基础工程 (5)2.1 地基处理 (6)2.2 基础施工 (7)2.3 地下管道敷设 (8)3. 主变压器安装 (10)3.1 设备吊装 (11)3.2 设备组装 (12)3.3 设备调试与验收 (13)4. 配电装置安装 (15)4.1 高压配电装置安装 (16)4.2 低压配电装置安装 (18)4.3 电缆敷设与接线 (19)5. 站房内设备安装 (21)5.1 开关柜安装 (22)5.2 仪表安装 (23)5.3 空调、消防等设备安装 (23)6. 接地及防雷装置安装 (24)6.1 接地装置安装 (25)6.2 防雷装置安装 (26)7. 系统调试与试运行 (28)7.1 系统整体调试 (29)7.2 系统分系统调试 (31)7.3 系统试运行与验收 (32)8. 施工总结与交付 (33)8.1 施工总结报告 (34)8.2 交付文件 (35)1. 变电站电气施工方案概述本变电站电气施工方案旨在为变电站的电气工程施工提供指导，确保工程质量、安全和进度。
本方案涵盖了变电站电气工程施工的各个阶段，包括前期准备、设计、采购、施工、调试、验收等环节。
在编制本方案时，我们充分考虑了国家和行业的相关法规、标准和技术要求，以及变电站的特殊性和复杂性。
本方案的主要内容包括：变电站电气工程施工组织设计、施工现场布置、设备安装与调试、电缆敷设与接线、接地系统设计与施工、照明与监控系统安装、防雷与接地装置设置、消防设施配置、安全防护措施等内容。
通过本方案的实施，将有助于提高变电站电气工程的质量和安全性，降低工程风险，确保变电站的正常运行和使用。
1.1 工程概况本工程为新建变电站电气施工工程，位于（具体地点）的重要电力枢纽区域，旨在提高当地电网的供电可靠性和稳定性。
本变电站的建设规模符合区域发展规划及电力需求预测，遵循国家电力行业标准及最新技术发展趋势。
35KV及以上变电站电气安装工程细则
35KV及以上变电站电气安装工程监理细则重庆三峡移民工程监理有限公司编制一、总则1、监理实施细则依据《巫山县电力产业集团有限责任公司电力建复建工程35KV及以上输变电工程监理规划》、有关标准规范、设计文件、技术资料和施工组织设计编制。
2、监理实施细则中采用的质量标准是下列国颁规范中所规定的标准；①《电气装置安装工程高压电器施工及验收规范》（GBT147-90）。
②《电气装置安装工程电力变速器、油浸电抗器、互感器施工及验收规范》（GBJ148-90）；③《电气装置安装工程母线路装置施工及验收规范》（GBH149-90）；④《电气装置安装工程电缆线路施工及验收规范》（GBJ50168-93）；⑤《电气装置安装工程接地装置施工及验收规范》（GB50169-92）；⑥《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB5017-92）；⑦《电气装置安装工程蓄电池施工及验收规范》（GB50172-92）；⑧《电气装置安装工程电气照明装置施工及验收规范》（GB50259-96）；⑨《电气装置安装工程电气设备交接试验标准》（GB50150-91）。
⑩《电气装置安装工程度35kv及以下架空电力线路施工及验收规范》（50173-92）3、电气安装工程必须按批准的设计文件、图纸施工。
4、设备和器材到达现场后。
监理人员应会同业主方采购人员及时作下列验收检查。
（1）包装及密封应良好。
（2）开箱检查清点、规格应符合设计要求、附件、备注应齐全。
（3）产品的技术文件应齐全。
（4）按规范的要求作外观检查。
对检查的结果应予登记，对缺件及损坏件除祥细登记外，应向业主通告，并协调生产厂方（供货方）与业主协商采取补救的措施。
二、工程项目概况本工程为巫山县国网变电站至东开关站10KV电缆线路工程，绿豆包至国网环网柜10KV电缆线路工程，该工程从绿豆包变电站经松林汽修厂、养路段、水井湾、七校合一、水泥厂、巫峡市场、巫山实验中学、章家湾、国宏洒店、巫山中学、巫峡工商所、水利局至东开关站，线路全长3450米。

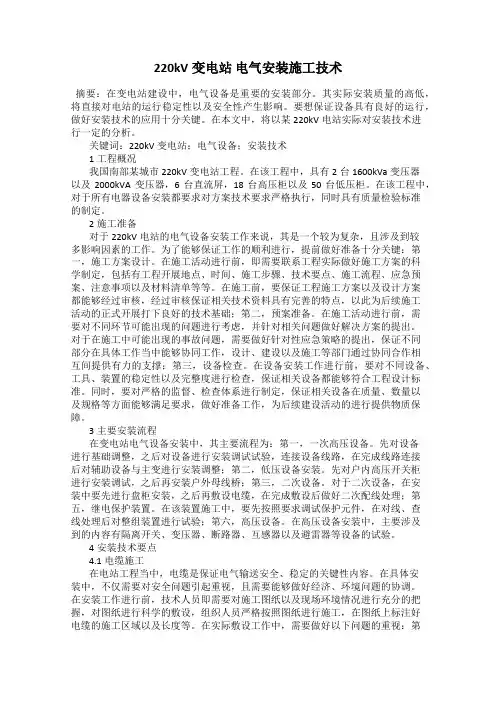

220kV变电站 电气安装施工技术
220kV变电站电气安装施工技术摘要：在变电站建设中，电气设备是重要的安装部分。
其实际安装质量的高低，将直接对电站的运行稳定性以及安全性产生影响。
要想保证设备具有良好的运行，做好安装技术的应用十分关键。
在本文中，将以某220kV电站实际对安装技术进行一定的分析。
关键词：220kV变电站；电气设备；安装技术1工程概况我国南部某城市220kV变电站工程。
在该工程中，具有2台1600kVa变压器以及2000kVA变压器，6台直流屏，18台高压柜以及50台低压柜。
在该工程中，对于所有电器设备安装都要求对方案技术要求严格执行，同时具有质量检验标准的制定。
2施工准备对于220kV电站的电气设备安装工作来说，其是一个较为复杂，且涉及到较多影响因素的工作。
为了能够保证工作的顺利进行，提前做好准备十分关键：第一，施工方案设计。
在施工活动进行前，即需要联系工程实际做好施工方案的科学制定，包括有工程开展地点、时间、施工步骤、技术要点、施工流程、应急预案、注意事项以及材料清单等等。
在施工前，要保证工程施工方案以及设计方案都能够经过审核，经过审核保证相关技术资料具有完善的特点，以此为后续施工活动的正式开展打下良好的技术基础；第二，预案准备。
在施工活动进行前，需要对不同环节可能出现的问题进行考虑，并针对相关问题做好解决方案的提出。
对于在施工中可能出现的事故问题，需要做好针对性应急策略的提出，保证不同部分在具体工作当中能够协同工作，设计、建设以及施工等部门通过协同合作相互间提供有力的支撑；第三，设备检查。
在设备安装工作进行前，要对不同设备、工具、装置的稳定性以及完整度进行检查，保证相关设备都能够符合工程设计标准。
同时，要对严格的监督、检查体系进行制定，保证相关设备在质量、数量以及规格等方面能够满足要求，做好准备工作，为后续建设活动的进行提供物质保障。
3主要安装流程在变电站电气设备安装中，其主要流程为：第一，一次高压设备。
先对设备进行基础调整，之后对设备进行安装调试试验，连接设备线路，在完成线路连接后对辅助设备与主变进行安装调整；第二，低压设备安装。
电气工程施工工艺及主要技术措施
电⽓⼯程施⼯⼯艺及主要技术措施电⽓⼯程施⼯⼯艺及主要技术措施1、⼯程概况1.1本建筑物强电系统包括以下内容：0.4KV配电系统、电⽓照明系统、建筑物防雷系统、接地与安全防护、⽕灾⾃动报警系统等内容、电话、计算机⽹络系统、有线电视系统、安防监控系统、楼宇控制系统等电源：本⼯程0.4KV电源引⾃10KV变电站，变电站的两端低压母线设置母联装置。
经甲⽅与电⼒部门沟通，电⼒部门为本站提供的两路10KV电源只能满⾜⼆级负荷的供电要求，因此在本楼地下层设置⼀间柴油发电机房，柴油发电机与市电在变电站低压母线段组成E段供电母线，由变电站分别引出馆内各类负荷的供电⼲线。
应急电源：本⼯程为保证消防疏散照明灯具的连续供电，应急照明均采⽤符合⼀级负荷要求的两路电源供电，在末级配电箱⾃动切换，并经EPS电源供消防疏散照明、备⽤照明。
1.1.1低压配电系统配电⽅式：低压配电系统采⽤树⼲式及放射式相结合的⽅式，对于单台容量较⼤的负荷或重要负荷采⽤放射式供电，对于照明及⼀般负荷采⽤树⼲式供电⽅式。
⼀级负荷采⽤双电源供电并在末端设互投装置，三级负荷采⽤单电源供电。
1.1.2电⽓照明照明光源以T5、T8节能荧光灯（T5光通量⼤于2800Lm，T8光通量⼤于3200Lm）、⾦卤灯为主，光源显⾊指数Ra＞80；1.1.3配电柜配电柜落地安装。
1.1.4防雷接地本⼯程按⼆类防雷建筑物。
建筑主体结构型式为钢结构，屋⾯为⾦属屋⾯，屋⾯上层铝板厚度⼤于0.65mm，铝板下⾯为不燃烧体，屋⾯上⽆绝缘被覆层。
故采⽤⾦属屋⾯做接闪器。
引下线利⽤结构柱内主筋4根（⼤于φ12）或钢柱，通常可靠连接，引下线上端与接闪带焊接，下端采⽤40×4扁钢与建筑物接地装置可靠连接，做法参12D10.引下线间距不⼤于18m。
部分防雷引下线据室外地⾯0.8m处设接地测试箱，要求带门锁。
接地⽹：利⽤基础底梁内＞φ12上、下两层钢筋与其所经过的承台钢筋以及引下线位置根主筋可靠连接构成基础接地⽹，同时在防⽔层下⽅的素混凝⼟内沿周边敷设⼀根闭合40×4扁钢。
变电站工程标准工艺策划
罗屯220kV变电站工程标准工艺策划北京城建道桥建设集团有限公司唐山罗屯220kV变电站工程项目部目录第1章：编制说明 (1)第2章：编制依据 (2)第3章：标准工艺管理与应用组织机构 (2)第4章：标准工艺策划 (3)第1章：编制说明随着我国国民经济保持稳定快速增长，能源电力需求持续增加，今后一段时期内电网建设任务依然繁重，提高电网建设施工队伍整体管理水平和施工技术能力，是进一步提高电网建设质量的基本保障。
近两年，国家电网公司先后印发了《国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定》（国家电网基建［2011］1515号）和《国家电网公司输变电工程施工工艺管理办法》（国家电网基建[2011]1752号）,随之,国网公司又下发了《〈关于深化“标准工艺”研究与应用工作的重点措施〉和〈关于加强工程创优工作的重点措施〉》（基建质量［2012］20号）等相关文件，，由此足以发现各级领导、专家、用户及社会对输变电工程工艺标准的重视和普遍关注。
同时，输变电工程施工工艺质量水平的高低更是企业综合管理水平高低的重要体现，而变电站工程施工工艺水平是其重点和难点，对整个工程的使用、感官、和创优等起到了关键作用，它已经成为变电站之间施工工艺水平高低评价的主要尺度。
因此，对变电站工程施工工艺质量、施工亮点进行精心策划、有的放矢，最终把工程建成质量放心、工艺舒心的工程，就显得尤为重要。
本策划方案是罗屯220kV变电站工程施工管理人员总结以往经验并吸收了行业部分优秀工程施工亮点和精髓的基础上，按照相关文件要求，对罗屯220kV变电站工程工程施工工艺进行的全面和系统的策划。
其目的是通过对该变电站工程施工的细部工艺、关键工序等的重点控制、创新改进与精心策划，从而达到国家电网公司、华北电网公司、唐山供电公司对该工程建设质量和工艺水平的总体要求的目的。
本策划只适用于罗屯220kV变电站工程施工，施工过程中要依据本策划认真交底，加强质量预控，如后续施工中发生图纸变更情况，本方案相关部分将做出调整。
