富士变频器常见故障及判断报告
富士变频器故障代码大全富士变频器常见故障及判断
富士变频器故障代码大全：富士变频器常见故障及判断富士电机是一家历史比较悠久的电机制造商，产品线非常丰富，从大功率发电机到小型家用电机制造。
在变频器方面，富士电机也是国内市场的重要参与者之一。
富士变频器因其高性价比、可靠性强而广受市场欢迎。
然而，使用变频器也难免会碰到一些故障。
本文将列举富士变频器常见故障及对应的解决方法，帮助使用者更好的维护和保养变频器设备。
一、富士变频器故障代码大全E001问题描述：变频器控制电源电压过低。
可能原因：供电电源电压过低。
解决方法：提高供电电源电压E002问题描述：变频器控制电源电压过高。
可能原因：供电电源电压过高。
解决方法：降低供电电源电压。
E003问题描述：电流检出回路故障。
可能原因：电流检出回路中断或短路，电子组件故障。
解决方法：检查电流检出回路，修补中断或替换损坏的部件。
E004问题描述： AC变频器输出主电路相电压不平衡。
可能原因：栅极驱动线路或大功率模块故障。
解决方法：检查栅极驱动线路或替换大功率模块。
E005问题描述：电池已用完。
可能原因：电池寿命到期。
解决方法：更换电池。
E006问题描述： MCU内部通信故障。
可能原因：主CPU或子CPU通信线路故障，或内部软件故障。
解决方法：检查通信线路是否正常，或升级软件。
E007问题描述： EEPROM故障。
可能原因： EEPROM存储器故障。
解决方法：更换EEPROM存储器。
E008问题描述： CPU电源电压异常。
可能原因： CPU电压不稳定。
解决方法：检查电源线路稳定性。
E009问题描述：风扇停转故障。
可能原因：风扇故障或风扇控制线路故障。
解决方法：更换风扇或检查风扇控制线路。
E010问题描述：电机绝缘故障。
可能原因：电机绝缘损坏。
解决方法：更换电机或进行绝缘检查。
E011问题描述： CNC操作器具有故障。
可能原因： CNC操作器故障。
解决方法：更换CNC操作器。
E012问题描述：内部通信故障。
可能原因：主CPU或子CPU通信线路故障，或内部软件故障。
富士变频器开机无显示故障处理
富士变频器开机无显示故障处理
故障现象：富士(frn5.5g一4ce)5.5kw变频器开机无显示。
1、故障原因检测分析：这台富士(frn5.5g一4ce)5.5kw变频器通电开机时无任何反应,用仪器测量时根本无电压输出,初步诊断为电源部分有故障存在或cpu基板电源对地短路问题,拆开机壳重新通电测量cpu基板无短路问题,这样就确定在电源部分出现故障,检查电源部分时发现有“吱吱”的响声出现,仔细辨认后发现是在开关电源部分里变压器所发出此种声音,由此判断开关电源启动电压阀值低所造成,用万用表测量时发现只有13v左右的电压还不断下降,检查电源启动ic 时发现基准电压已经低于最低要求值16v,属于那种欠压锁定阀值低现象导致开关电源无法激活整机不能正常工作的情况。
测量限流电阻时没有发现开路或变值,开关管也没有坏的迹象,更换电源启动ic后故障仍然存在没有任何变化。
2、处理：经过周思考虑后画下该电路的开关电源部分,通过电路分析时发现原来在限流电阻后供给启动ic电压有一个15uf/25v电解电容,它的作用重要是激活开关电源启动并使它正常工作,由此怀疑是这个电解电容变值所引起,更换一个同型号的电解电容后故障仍然没有解决,再换一个比原来容量耐压大一点的电解电容22uf/50v,果真解决了问题,有电
压输出,显示器有显示了,后分析发现原来电解电容用来激活开关电源启动。
富士变频器常见故障及判断报告

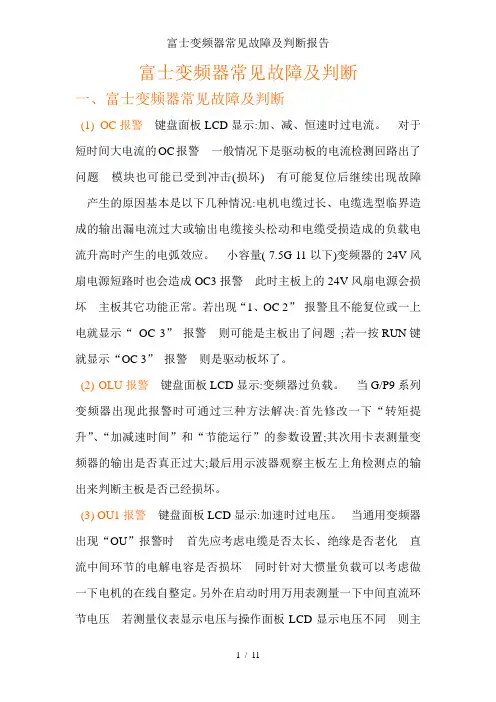

富士变频器常见故障及判断一、富士变频器常见故障及判断(1) OC报警键盘面板LCD显示:加、减、恒速时过电流。
对于短时间大电流的OC报警一般情况下是驱动板的电流检测回路出了问题模块也可能已受到冲击(损坏)有可能复位后继续出现故障产生的原因基本是以下几种情况:电机电缆过长、电缆选型临界造成的输出漏电流过大或输出电缆接头松动和电缆受损造成的负载电流升高时产生的电弧效应。
小容量( 7.5G 11以下)变频器的24V风扇电源短路时也会造成OC3报警此时主板上的24V风扇电源会损坏主板其它功能正常。
若出现“1、OC 2”报警且不能复位或一上电就显示“OC 3”报警则可能是主板出了问题;若一按RUN键就显示“OC 3”报警则是驱动板坏了。
(2) OLU报警键盘面板LCD显示:变频器过负载。
当G/P9系列变频器出现此报警时可通过三种方法解决:首先修改一下“转矩提升”、“加减速时间”和“节能运行”的参数设置;其次用卡表测量变频器的输出是否真正过大;最后用示波器观察主板左上角检测点的输出来判断主板是否已经损坏。
(3) OU1报警键盘面板LCD显示:加速时过电压。
当通用变频器出现“OU”报警时首先应考虑电缆是否太长、绝缘是否老化直流中间环节的电解电容是否损坏同时针对大惯量负载可以考虑做一下电机的在线自整定。
另外在启动时用万用表测量一下中间直流环节电压若测量仪表显示电压与操作面板LCD显示电压不同则主板的检测电路有故障需更换主板。
当直流母线电压高于780VDC时变频器做OU报警;当低于350VDC时变频器做欠压LU报警。
(4) LU报警键盘面板LCD显示:欠电压。
如果设备经常“LU欠电压”报警则可考虑将变频器的参数初始化(H03设成1后确认)然后提高变频器的载波频率(参数F26)。
若E9设备LU欠电压报警且不能复位则是(电源)驱动板出了问题。
(5) EF报警键盘面板LCD显示:对地短路故障。
G/P9系列变频器出现此报警时可能是主板或霍尔元件出现了故障。
富士变频器维修与故障处理集锦
富士变频器维修与故障处理集锦1 常见故障及判断(1) OC报警键盘面板LCD显示:加、减、恒速时过电流。
对于短时间大电流的OC报警，一般情况下是驱动板的电流检测回路出了问题，模块也可能已受到冲击(损坏)，有可能复位后继续出现故障，产生的原因基本是以下几种情况:电机电缆过长、电缆选型临界造成的输出漏电流过大或输出电缆接头松动和电缆受损造成的负载电流升高时产生的电弧效应。
小容量(7.5G11以下)变频器的24V风扇电源短路时也会造成OC3报警，此时主板上的24V风扇电源会损坏，主板其它功能正常。
若出现“1、OC2”报警且不能复位或一上电就显示“OC3”报警，则可能是主板出了问题;若一按RUN键就显示“OC3”报警，则是驱动板坏了。
(2) OLU报警键盘面板LCD显示:变频器过负载。
当G/P9系列变频器出现此报警时可通过三种方法解决:首先修改一下“转矩提升”、“加减速时间”和“节能运行”的参数设置;其次用卡表测量变频器的输出是否真正过大;最后用示波器观察主板左上角检测点的输出来判断主板是否已经损坏。
(3) OU1报警键盘面板LCD显示:加速时过电压。
当通用变频器出现“OU”报警时，首先应考虑电缆是否太长、绝缘是否老化，直流中间环节的电解电容是否损坏，同时针对大惯量负载可以考虑做一下电机的在线自整定。
另外在启动时用万用表测量一下中间直流环节电压，若测量仪表显示电压与操作面板LCD显示电压不同，则主板的检测电路有故障，需更换主板。
当直流母线电压高于780VDC时，变频器做OU报警;当低于350VDC 时，变频器做欠压LU报警。
(4) LU报警键盘面板LCD显示:欠电压。
如果设备经常“LU欠电压”报警，则可考虑将变频器的参数初始化(H03设成1后确认)，然后提高变频器的载波频率(参数F26)。
若E9设备LU欠电压报警且不能复位，则是(电源)驱动板出了问题。
(5) EF报警键盘面板LCD显示:对地短路故障。
G/P9系列变频器出现此报警时可能是主板或霍尔元件出现了故障。
富士变频器维修与故障处理
富士变频器维修与故障处理（下）（14）运行频率不上升故障即当变频器上电后，按运行键，运行指示灯亮（键盘操作时），但输出频率一直显示“0.00”不上升，一般是驱动板出了问题，换块新驱动板后即可解决问题。
但如果空载运行时变频器能上升到设定的频率，而带载时则停留在1Hz左右，则是因为负载过重，变频器的“瞬间过电流限制功能”起作用，这时通过修改参数解决；如F09→3，H10→0，H12→0，修改这三个参数后一般能够恢复正常。
（15）操作面板无显示故障G/P9系列出现此故障时有可能是充电电阻或电源驱动板的C19电容损坏，对于大容量G/P9系列的变频器出现此故障时也可能是内部接触不吸合造成。
对于G/P11 小容量变频器除电源板有问题外，IPM模块上的小电路板也可能出了问题；30G11以上容量的机器，可能是电源板的为主板提供电源的保险管FUS1损坏，造成上电无显示的故障。
当主板出现问题后也会造成上电显示故障。
3 应用中的一些参数设置（1）当现场应用中需要一台三相220V输出（50Hz）的变频器，而手头只有一台同功率的380V变频器时，我们可以根据V/F变频器的基本原理将参数F04（基本频率1）修改为90Hz，参数F03（最高频率1）修改为50Hz，参数F05（额定电压）保持出厂设定，这时就可以满足现场需要。
在应用此设置时，注意要将自动节能运行（参数H10）关闭，且转矩提升（参数F09）设置成0。
（2）当G/P9系列变频器出现在某个频率区段内电机振动问题（轻微三相不平衡）时，可调整转矩提升曲线的参数设置，这时能够减轻振动或改变振动的频段；再通过调整载波频率，降低为2kHz，基本可以解决问题。
（3）低压通用变频器一般都具有“瞬时过电流限制”功能，即当负载过重，变频器的电流上升过快时，变频器自动降低（或限制）频率输出，而这种情况在某些使用场合是不允许发生的自动降频运行的情况，只能将这种功能关掉；为了保护电动机和变频器，通过参数设置尽量减小突变电流，如将F09先设成0.0（也可先设成 2.0再比较两种设定电流的大小），节能运行关掉（H10设成0），为例防止恒转矩负载低电压启动时造成过电流，我们还要选择合适的加/减速度曲线，如将H07设成0。
富士变频器的常见故障及维修对策
富士变频器的常见故障及维修对策对于使用变频器的朋友来说富士变频器应该是个不陌生的品牌，它以其简单实用的操作，较高的性价比，曾经占据着中国变频器市场的半壁江山，随着时间的推移，这个在中国市场上广泛使用的变频器也进入了故障的高发期，在日常使用中碰到变频器发生故障，我们生产第一线的工作人员又如何找到故障原因并排除故障，成为摆在我们日常操作人员面前的一大问题，下面我们就富士变频器的一些常见故障及判断解决方法和广大使用者作一个探讨。
富士变频器经过近二十年的发展无论是在机器外形体积上，还是在线路板新器件的应用上及元器件的集成度上，都有了长足的发展，新产品更是不断推陈出新，从早期的2系列发展到现在的11系列，并根据负载特性的不同推出了通用型的G系列，风机水泵专用的P系列，简易型的E系列及K系列，此外还有超小型的C系列，以及电梯专用的VG3变频器。
以及早期大功率的G7，P7系列(30kW以上)，此外富士变频器还提供了一系列的选件卡包括干结点的继电器输出卡，数字量模拟量的接口卡，PG反馈卡和两台电机同步运行的同步卡。
一系列的变频器的推出和选件卡的应用基本上满足了不同用户的需要，也成为富士变频器能够长足发展的基础。
l OC1,OC2,OC3故障显示OC1，OC2，OC3，这是富士变频器最常见的故障之一了，它包括了变频器加速中过电流，减速中过电流，和恒速中过电流，此故障产生的原因主要有以下几种:(1) 加速时间过短，这是我们过电流现象中最常见的。
依据不同的负载情况我们相应地调整加减速时间，就能消除此故障。
(2) 大功率晶体管的损坏也可能引起OC报警，富士变频器的大功率晶体管随着半导体技术的发展经过了几次换代，从早期的用于G2(P2)，G5(P5)，G7(P7)系列的GTR模块，到G9(P9)系列的IGBT模块，直到现在使用的IPM模块，无论从封装技术还是保护性能，都有了很大的提高，高耐压、大电流、高频、低耗、静音、多保护功能已成为大功率晶体管模块的发展趋势。
富士GP9、GP11通用变频器
1 引言本人在几年前曾接触过大量富士G/P9、G/P11系列低压通用变频器，在故障判断与处理上略有心得：由于当时没有及时形成详细日志，许多心得已被时间冲刷得干净，故有必要及时记下此小札，以飨业界广大从事工控的朋友。
无论是G/P9系列还是G/P11系列的低压通用变频器在发生保护动作时，作为工程师或技术人员，首先要参照该变频器的说明手册进行判断和处理，在问题依然不能解决的情况下，参考此文章会对大家有所帮助。
2 常见故障及判断（1）OC报警键盘面板LCD显示：加、减、恒速时过电流。
对于短时间大电流的OC报警，一般情况下是驱动板的电流检测回路出了问题，模块也可能已受到冲击（损坏），有可能复位后继续出现故障，产生的原因基本是以下几种情况：电机电缆过长、电缆选型临界造成的输出漏电流过大或输出电缆接头松动和电缆受损造成的负载电流升高时产生的电弧效应。
小容量（7.5G11以下）变频器的24V风扇电源短路时也会造成OC3报警，此时主板上的24V风扇电源会损坏，主板其它功能正常。
若出现“1、OC2”报警且不能复位或一上电就显示“OC3”报警，则可能是主板出了问题；若一按RUN键就显示“OC3”报警，则是驱动板坏了。
（2）OLU报警键盘面板LCD显示：变频器过负载。
当G/P9系列变频器出现此报警时可通过三种方法解决：首先修改一下“转矩提升”、“加减速时间”和“节能运行”的参数设置；其次用卡表测量变频器的输出是否真正过大；最后用示波器观察主板左上角检测点的输出来判断主板是否已经损坏。
（3）OU1报警键盘面板LCD显示：加速时过电压。
当通用变频器出现“OU”报警时，首先应考虑电缆是否太长、绝缘是否老化，直流中间环节的电解电容是否损坏，同时针对大惯量负载可以考虑做一下电机的在线自整定。
另外在启动时用万用表测量一下中间直流环节电压，若测量仪表显示电压与操作面板LCD显示电压不同，则主板的检测电路有故障，需更换主板。
当直流母线电压高压780VDC时，变频器做OU报警；当低于350VDC时，变频器做欠压LU报警。
富士变频器故障
富士变频器常见报警对应故障原因分析(1) OC报警（加、减、恒速时过电流）对于短时间大电流的OC报警，一般情况下是驱动板的电流检测回路出了问题，模块也可能已受到冲击(损坏)，导致可能复位后继续出现故障，产生的原因基本是以下几种情况：电机电缆过长、电缆选型临界造成的输出漏电流过大或输出电缆接头松动和电缆受损造成的负载电流升高时产生的电弧效应。
小容量(7.5G11以下)变频器的24V风扇电源短路时也会造成OC3报警，此时主板上的24V风扇电源会损坏，主板其它功能正常。
若出现“1、 OC2”报警且不能复位或一上电就显示“OC3”报警，则可能是主板出了问题;若一按RUN键就显示“OC3”报警，则是驱动板损坏。
(2) OLU报警（变频器过负载）当G/P9系列变频器出现此报警时可通过三种方法解决:首先修改一下“转矩提升”、“加减速时间”和“节能运行”的参数设置;其次用测量变频器的输出是否真正过大;接着用示波器观察主板左上角检测点的输出，来判断主板是否已经损坏。
(3) OU1报警（加速时过电压）当通用变频器出现“OU”报警时，首先应考虑电缆是否太长、绝缘是否老化，直流中间环节的电解电容是否损坏，同时针对大惯量负载可以考虑做一下电机的在线自整定。
另外在启动时用万用表测量一下中间直流环节电压，若测量仪表显示电压与操作面板LCD显示电压不同，则主板的检测电路有故障，需更换主板。
当直流母线电压高于780VDC时，变频器做OU报警;当低于350VDC时，变频器做欠压LU报警。
(4) LU报警（欠电压）如果设备经常“LU欠电压”报警，则可考虑将变频器的参数初始化(H03设成1后确认)，然后提高变频器的载波频率(参数F26)。
若E9设备LU欠电压报警且不能复位，则是(电源)驱动板出了问题。
(5) EF报警（对地短路故障）G/P9系列变频器出现此报警时可能是主板或霍尔元件出现了故障。
(6) Er1报警（存贮器异常）关于G/P9系列变频器“ER1不复位”故障的处理:去掉FWD—CD短路片，上电、一直按住RESET键下电，知道LED电源指示灯熄灭再松手;然后再重新上电，看看“ER1不复位”故障是否解除，若通过这种方法也不能解除，则说明内部码已丢失，这时需要换主板了。
