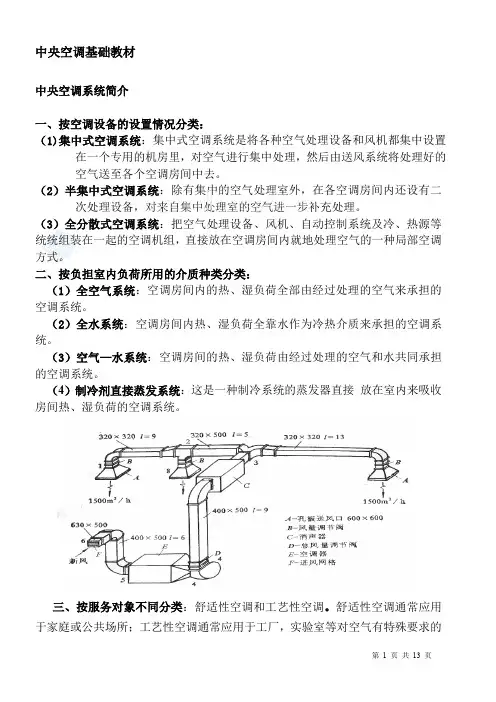

中央空调工程学习教材(一,基础管理篇)

学习教材从外行到内行，从不懂到懂，有个不适应的阵痛期，通过持之以恒的学习和磨砺，逐渐掌握要领，最简单的东西，也要靠学习，有一个认识和熟练过程，掌握了，一个书写笔记本，一支笔，一包、一个笔记本电脑，便可走遍天下，名利地位无处不在。

一，基本常识数据(尺寸)：工程上用的数据尺寸都是以毫米计，1米等于100厘米，1厘米等于10毫米（一厘米又叫一公分,公分符号cm，毫米符号mm，米符号m），1米等于1000毫米。

读法：一米的标注=1000，平时写法1m米，m米可以省略不写；读法：一米二五的标注=1250，平时写法1.25m米，m米可以省略不写；读法：十二米二五标注=12250，平时写法12.25m米，m米可以省略不写；读法：七百五的标注=750，平时写法0.75m米，m米可以省略不写。

练法；可以看图纸结合熟习钢卷尺。

经常用的原材料：角钢、（通丝杆）元钢，扁钢，槽钢，工字钢，钢板，无缝钢管，钢法兰片，镀锌钢管，镀锌薄钢板，碳钢管件，铜管，铜管件等；水机系统的管道用无缝和镀锌钢管；氟机系统的管道用铜管。

(1)角钢的型号规格有：25写法25×25×2；30写法30×30×3；40写法40×40×4；50写法50×50×5；60写法60×60×6；以此类推还有更大，更厚的。

30、40、50角钢用的较多，30角钢一般用作风管做法兰、小风管、小水管的管架；40角钢一般用作大风管、大水管的管架；50、60角钢一般用作200以上大水管和管井管架。

（2）通丝杆的规格型号一般有写法：ø6、ø8、ø10，ø表示直径符号，读音fai，通常通丝杆的读法:6个、8个、10个，10个表示10个毫米mm；通丝杆一般用于打吊筋，6个的打小风管横担，8个的一般用于吊风机盘管，10个的一般用于吊新风机组。

（3）圆钢的规格型号有ø4到ø20，读法写法与通丝杆相同ø10、12个的一般用于吊空调器。

（4）扁钢的规格型号有25×3个到50×5个，50代表宽，5个代表厚，个代表毫米毫米写法mm，扁钢用量较少。

（5）槽钢的规格型号有6号8号10号一直到30号，6号代表60mm宽，30号代表300mm 宽；6号8号槽钢一般用于做较大的管架，30号槽钢用于做较大的钢平台梁和承载较大的设备；18号槽钢适宜组成方钢做大平台柱。

（6）工字钢规格型号与槽钢同样，槽钢的宽度是工字钢的高度，用途与槽钢大致相同。

（7）钢板的规格型号很多，一般采用厚度(符号 读音白尔塔)，一般规格有 =1- =12称之1个（厚）到12个（厚），个实际上就是毫米，1mm厚到12mm 厚；1毫米以下为叫作丝，1mm等于100丝，比如0.50毫米就叫50丝，0.75毫米就叫75丝；0.50毫米到1,2毫米厚的钢板多为镀锌钢板，规格有50丝60丝75丝，1个厚，多为制作空调风管用。

4-8个厚的钢板多为制作管道封头板和三角板用。

钢板的写法就是在数字前面加 （读音白尔塔）如6个厚的钢板写法： =6。

（8）无缝钢管；无缝钢管有很多种钢号和很多种型号。

钢号一般有低碳钢、中碳钢、高碳钢，我们一般都用低碳钢，钢的材质为Q235普通优质钢，用途很广。

型号有ø57-ø426外径的写法前面加符号ø，公称通径的写法前面加DN，比如DN57-DN426等还有比DN57更小和DN426更大的管道。

写法不管是DN100或ø108都是一个规格，ø108就是DN100的管子，不管你写那种但要写成一样的。

无缝钢管在空调方面都是作空调水系统冷冻水管冷回水管和冷却水管用。

常用的有ø89-ø273这些规格，一般都用作主管（干管）用。

（9）镀锌钢管；镀锌钢管就是在钢管的内外面镀了一层银白色的锌，使钢管的内外表面都不生锈，（但是焊接时镀锌层遭破坏后同样会生锈，因此，焊接处遭破坏的地方需要作防腐处理）。

镀锌钢管的规格一般都是DN15-DN65，如果前面写ø，就要加壁厚，就是管子的厚度。

跟无缝钢管写法一样，镀锌钢管是有缝管，一般都是用作空调水管的支管道，比如用于连接风机盘管，新风机组，空调器等。

(10)碳钢管件；管件一般指的是弯头、大小头、三通，弯头是在同样大的管道转弯用，大小头是大管道变小管道用，比如DN150变DN125，DN100变DN80；弯头的写法；ø108或写成DN100，ø133或写成DN125，ø159或写成DN150；大小头的写法：DN100＞80，DN150＞125，当然也可以写成ø108＞89，ø159＞133，三通一般都是在干管上直接开孔，碳钢管件是用于焊接。

（11）镀锌管件：镀锌管件品种较多，它是用于DN65以下的镀锌钢管在套丝机上套丝口连接用，品种有弯头、大小头、三通、直通、外丝直接、活接等，规格型号有DN15、DN20、DN25、DN32、DN40、DN50、DN65，分别用于各种镀锌钢管的丝连接，镀锌管件没有可焊性。

（12）铜管：铜管是专门用于氟机空调系统的液气输送管道，规格有ø40、ø38、ø28、ø25、ø19、ø15、ø12、ø9、ø6，管件有弯头，分支器，分支器就是三通和大小头，规格型号与铜管大小一样，分支器一般根据图纸设计和说明书上选取。

铜管与铜管管件采取火焊接，焊接材料是磷铜焊条，火焊燃烧用气是氧气和液化气合用，铜管在焊接时要往铜管里用皮管充氮气，充氮气量很小，用皮管在脸上有一点点充气感觉就行了。

（13）焊接材料：焊接材料分为几种，分别为：碳钢焊条、锰钢焊条、铸钢焊条、不锈钢焊条、铜焊条、塑料焊条等，一般我们常用的焊条有⑴碳钢焊条代号为（结422），规格有ø2.5毫米，简称2.5，ø3.2毫米，简称ø3.2，ø4毫米，简称4点。

焊条的写法是在数字前面加ø，读音（呼唉），如ø2.5,ø3.2,ø4等。

⑵铜磷焊条，没有规格型号按需求称量。

⑶锰钢用锰钢焊条，不锈钢用不锈钢焊条，规格型号多，目前我们都不用。

（14）钢制法兰片；法兰是焊接在管道头子上用于连接阀门，短管，橡胶软接头、止回阀等连接件的，它的连接就是用螺栓、垫片、螺母完成的。

法兰的规格写法是用DN表示的，例如DN100，等。

3，电器材料：电缆，电源线，穿线管，底合，开关，空气开关，电表，电控箱，电柜，插头插座等。

⑴电缆是用于输送电力的载体，它是根据用电负荷来计算大小的，电缆的规格型号有ø10㎡、ø16㎡、ø25㎡、ø35㎡、ø50㎡、ø75㎡、ø95㎡、ø120㎡、ø150㎡、ø180㎡、ø240㎡等，电线、电缆都讲平方（㎡），写法就是在数字前面加ø（呼唉），后面加㎡，通常叫法都叫中间的数字。

⑵电线跟电缆一样，只不过是ø10㎡以下的电缆都叫电线，电线的规格型号有ø0.50㎡、ø0.75㎡、ø1㎡、ø1.5㎡、ø2.5㎡、ø4㎡、ø6㎡，写法跟电缆一样，叫法就是叫数字和平方。

电线电缆的计算方法很简单，就是看每台机器铭牌上标注的额定输出功率（W）或者（KW）全部加起来，总数×2=电流A（安）再×系数1.30﹪就是得出需要的总负荷（A）,查表就知道用好大的电缆、电线了。

⑶电线管，电线管分2种，一种是金属管，一种是upvc塑料管，塑料管要求是阻燃的，2种的规格都是 16， 20， 25写法如同，记住所有的数字都是讲毫米的（mm）。

⑷底合，凡是用在墙上的开关都要预埋底合，凡是预埋底合都要预埋电线管（吊顶上的电线管放在吊顶内需固定），开关用螺栓固定在底合上。

⑸开关，开关的品种有很多：如按键开关，拉线开关，上下扳动开关。

又分为电灯开关，三速开关，空气开关，线控开关，总空开，单相开关，三相开关等，我们常用的开关有：三速开关，线控开关，单相空气开关，三相空气开关，三速开关和线控开关主要是用于控制室内空调，如风机盘管，四面出风吸顶机等，空气开关主要用于控制新风机组，空调器等，空气开关规格型号有16A，32A，60A，100A，400A，600A，1000A等，选空开的大小与电线电缆相同。

⑹电表，跟家庭安装电表一样用于计量，上工地首先要请人家来抄表底数，以后才知道自己用了多少电。

⑺电控箱，电箱是工地用于外接电源，工地内部用电接线控制的重要设备，电控箱里的电表就是用来工地用电计数的。

⑻电控柜，电控柜是用来控制空调主机的，里面设置总空开和每台主机的二级空开，空开遇短路会自动跳闸，表明内部线路有问题，需要专业的电工师傅来检查修复才能从启空开。

⑼插头插座每个家庭都有，不需要再作说明。

4，我们经常用的辅助材料：油漆，油漆刷，松香水，膨胀螺栓，自攻螺丝，螺栓，螺母，垫圈（也称垫片），止口垫圈，麻丝，棉纱，石笔，砂轮片，弹簧垫圈，橡胶减震垫和橡胶减震圈等等。

⑴油漆：是用于金属面防锈防腐的一种涂料作用是防止金属表面生锈，一般每隔一年要除锈刷防锈漆两遍。

松香水是用来稀释油漆的，因为油漆过干不好刷，加入松香水就好刷了，但松香水不宜加的过多。

油漆刷是用来刷油漆用的。

⑵膨胀螺栓是用来固定角钢、槽钢、钢板等金属件的，做法是先将金属件钻孔，然后在墙上或楼板上用电锤打洞，将金属件孔与墙上或楼板上打的孔洞用膨胀螺栓连起来，拧紧螺母就行了，膨胀螺栓的规格有 8×80、 10×100、 12×120、 20×200等， （读音呼唉）前面的数字代表直径，×后面的数字代表膨胀螺栓的长度，我们一般都用 80×80 10×100的。

⑶自攻螺丝，（有不锈钢的）用处很多，我们一般都用来上风口用。

⑷螺栓、螺母、垫圈是一套，规格也有很多，大小长短各部相同，看用在什么地方，我们一般都用于上法兰阀门螺栓的写法前面加 ，后面×长度，例如； 16×80，一般是配套，如要配螺母，前面加M，例如M16等。

螺栓的长短、大小要看连接件；法兰、阀门加起来再加螺母的厚度=长度，大小要看法兰孔径的大小再加2MM来确定。

⑸止口垫圈是防止螺母松动用的，我们一般用在有震动的螺母前面。

⑹麻丝，是一种填料，是用于镀锌钢管与镀锌管件之间的连接。
