线性扫描数码相机
3d线扫描相机工作原理
3d线扫描相机工作原理3D线扫描相机是一种新型的技术，它可以捕捉物体的三维形状，并将其转换为数字信号。
它的工作原理是，通过一个激光线来扫描物体，并将激光线反射回来的信号转换成数字信号，从而获得物体的三维形状。
3D线扫描相机的结构主要由激光源、激光探测器、激光控制器和数据处理器组成。
激光源是3D线扫描相机的核心部件，它可以产生一条精确的激光线，用于扫描物体。
激光探测器是用来接收激光线反射回来的信号，并将其转换成数字信号。
激光控制器是用来控制激光源，使其产生准确的激光线，以便捕捉物体的三维形状。
数据处理器是用来处理激光探测器接收到的数字信号，从而获得物体的三维形状。
3D线扫描相机的工作原理是，首先，激光源产生一条精确的激光线，然后将激光线扫描到物体上，激光线反射回来的信号被激光探测器接收，并将其转换成数字信号。
接着，数据处理器处理激光探测器接收到的数字信号，从而获得物体的三维形状。
最后，将获得的三维形状信息存储在计算机中，以便进行后续处理。
3D线扫描相机的优点是，它可以快速准确地捕捉物体的三维形状，而且可以捕捉到物体的细节，比如深度、轮廓、表面细节等。
此外，它还可以捕捉到物体的动态变化，比如物体的位置、速度等。
3D线扫描相机的应用非常广泛，它可以用于工业自动化、机器视觉、机器人技术、医学成像、安全监控等领域。
它可以用来检测物体的形状、尺寸、位置等，从而提高工业生产的效率，改善产品的质量。
此外，它还可以用来检测物体的动态变化，从而实现机器人的自动控制，提高机器人的精度和效率。
总之，3D线扫描相机是一种新型的技术，它可以快速准确地捕捉物体的三维形状，并将其转换为数字信号，具有广泛的应用前景。
线扫描相机的三大优势
线扫描相机的三大优势机器视觉的每一组件对其来说都是非常重要的，都有着不言而喻的重要性。
尤其是系统图像采集部分的工业相机，更加是重中之重了。
通常来说工业相机可以根据不同的传感器类型来分为CMOS相机和CCD相机;同时，工业相机的分类还有这不同的标准，比如说根据线扫描相机和面扫描相机就是根据传感器架构的不同来分类的。
下面就由美国TEO为大家讲解一下关于线扫描相机的优势。
第一、线扫描相机在对高速运动物体进行拍摄的时候所需要实现的smear输出并不需要通过附加额外的快门，所以线扫描相机就具有更加高的数据传输速率了，对于高速检测的应用更加的适合了，对于现在工业上生产上的流水线就能够更好地满足于对物体测量、监控和检测的需求了。
第二、线扫描相机可以拥有多个K单位像素，所以分辨率的特性非常的高，对于高精度检测测量应用非常的适用，同时还能够进行需要连续高分辨率成像的应用以及连续运动物体成像的应用，其测量可以精确到微米。
第三、线扫描相机动态范围非常的大，灵敏度也非常的高，对于工业检测项目中需要大幅面视场的要求就非常合适了。
由以上线扫描相机的优势可以看出，先扫描相机对于高精度、高速度工业检测要求的项目是专用的相机，它可以在被检测物在连续运行时候的对画面进行实时的采集，将采集到的图像，通过图像采集卡传送到计算机捏，然后计算机对图像进行处理。
它在连续运动产品画面的缺陷检测和自动化流水线在运动的情况之下对图像进行NG判断、检测以及定位都有着非常大的优势，而且NG盘点还会标志出产品缺陷的位置。
以上就是线扫描相机的优势，但也正是因为这一系列的优势，也使得线扫描相机也规定了自身的使用范围。
基本上可以运用于流水线作业、LCD面板检测、印刷制品、粮食筛选以及烟草异物剔除等具有幅面宽、速度快、精度高等特点的应用领域。
【视觉】线扫相机——机器视觉中无限制物体的检测
【视觉】线扫相机——机器视觉中无限制物体的检测在机器视觉中，在检测连续物体或者滚动物体时，线扫相机是最佳的解决方案。
通常，它们能提供很高的分辨率，因为它们要求很高的速度和数据率。
一、多条窄带拼成一副图像线扫相机只抓取一行作为图像发送到电脑，主机电脑将所有的行进行组织拼接。
如果不停止抓取，几乎可以创建一个无限大的图像。
在印刷行业、纺织、旋转或者移动物体的检测应用时，线扫相机是最佳的解决方案。
二、详解线扫相机1.线扫相机的历史可以检测黑白单线CCD芯片随着传真机第一次进入市场。
事实上，目前大部分文件扫描仪依然基于这个原理。
这种情况下，条状传感器是位于物体下方的。
随着传感器的微型化和分辨率的提高，传感器已经进一步远离物体。
今天，线扫相机被集成到传统相机上，可以搭配标准的镜头进行操作。
2.线扫相机的光学设计(1)相机—物体关系人眼或者标准的照相机在一个时刻获取一幅图像，对于静止物体和运动物体是没有区别的。
同一时刻，所有的图像数据都会被收集。
线扫相机需要物体或者相机运动，最后的图像大小一方面取决于相机的分辨率，另一方面取决于主机拼接的线数。
有两种搭建线扫相机的方式：·相机静止，物体运动·相机运动，物体静止相机和物体同时移动，在大多数场合下没有意义。
线扫相机一次只取图像的一行，随着被检测物体运动，一行接一行地采集，因此用线扫相机采集的一个2D图像的每一行都是在不同时间点采集的。
这与面阵相机来或者人眼采集图像在机器视觉软件理解的意义上来说，是不一样的。
(2)线扫镜头从上到下文件扫描仪对比，线扫相机需要镜头，这与面阵相机是完全相同的。
但是作为线扫相机，提供很高的分辨率（最高16K/线），相机需要拥有高质量镜头与合适的MTF。
(3)线扫光源与面阵相机最大的不同就是光源的搭建，为了获取相同的行（物体运动很快），你必须要照亮一条线，但由于速度很快（一般在us级别），因此线扫相机经常需要很高亮度的光照（高达1000000lux）。
线扫描相机的原理及应用
精度
稳定性
线扫描相机的精度是指其输出的图像与实 际物体之间的误差大小，精度越高，误差 越小。
线扫描相机的稳定性是指其在长时间工作 过程中性能的稳定程度，稳定性越高，越 能够保证图像的质量和精度。
线扫描相机的应用领
02
域
工业检测
01
02
03
表面缺陷检测
线扫描相机可以快速扫描 工件表面，通过分析图像 识别出表面缺陷，如裂纹、 划痕、凹坑等。
高速度则能够快速捕获动态场景，提高生产效率和检测精度 。
实时数据处理能力
线扫描相机具备强大的实时数 据处理能力，能够快速处理大 量图像数据，实现实时反馈和
控制。
通过高速数据传输和处理器， 线扫描相机可以实时处理图 像数据，并进行实时分析、
识别和决策。
实时数据处理能力使得线扫描 相机在自动化生产线、物流分 拣、安全监控等领域具有广泛
医学图像处理
利用线扫描相机获取的医学图像数据进行图像处理和分析，如血管 造影、脑部核磁等。
遥感与航空摄影案例
卫星遥感
利用线扫描相机进行卫星遥感观测，获取地表信息，用于地理信 息系统、环境保护等领域。
航空摄影
通过线扫描相机进行航空摄影，获取高分辨率的地面影像，用于城 市规划、土地资源调查等领域。
环境监测
THANKS.
更快速度和更高帧率
未来线扫描相机将具备更高的扫描速度和帧率， 能够满足更快速、更高效的生产线检测需求。
3
更先进的算法和软件
通过引入更先进的算法和软件，线扫描相机将能 够实现更智能、更自动化的图像处理和分析，提 高检测精度和效率。
应用领域的拓展
医疗领域
随着医疗技术的不断发展，线扫描相机在医疗领域的应用将进一步 拓展，如医学影像分机对病理切片进行高精 度扫描，医生可以在计算机上进行分 析，提高病理诊断的效率和准确性。

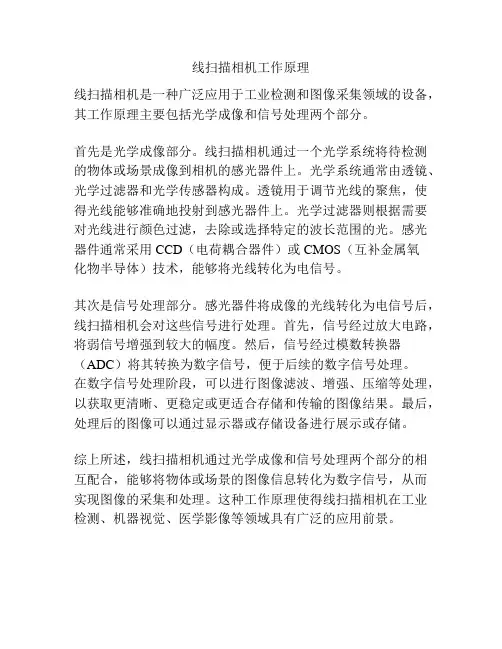

线扫描相机工作原理
线扫描相机工作原理
线扫描相机是一种广泛应用于工业检测和图像采集领域的设备，其工作原理主要包括光学成像和信号处理两个部分。
首先是光学成像部分。
线扫描相机通过一个光学系统将待检测的物体或场景成像到相机的感光器件上。
光学系统通常由透镜、光学过滤器和光学传感器构成。
透镜用于调节光线的聚焦，使得光线能够准确地投射到感光器件上。
光学过滤器则根据需要对光线进行颜色过滤，去除或选择特定的波长范围的光。
感光器件通常采用CCD（电荷耦合器件）或CMOS（互补金属氧
化物半导体）技术，能够将光线转化为电信号。
其次是信号处理部分。
感光器件将成像的光线转化为电信号后，线扫描相机会对这些信号进行处理。
首先，信号经过放大电路，将弱信号增强到较大的幅度。
然后，信号经过模数转换器（ADC）将其转换为数字信号，便于后续的数字信号处理。
在数字信号处理阶段，可以进行图像滤波、增强、压缩等处理，以获取更清晰、更稳定或更适合存储和传输的图像结果。
最后，处理后的图像可以通过显示器或存储设备进行展示或存储。
综上所述，线扫描相机通过光学成像和信号处理两个部分的相互配合，能够将物体或场景的图像信息转化为数字信号，从而实现图像的采集和处理。
这种工作原理使得线扫描相机在工业检测、机器视觉、医学影像等领域具有广泛的应用前景。
线阵相机工作原理
线阵相机工作原理
线阵相机是一种基于CMOS或CCD传感器的成像设备。
它工
作的原理类似于电子扫描式相机，但相机的传感器是一条条排列的单个像素，而不是整个传感器面积。
工作原理如下：
1. 光感受：当外界光线进入相机镜头时，它们通过光学系统被聚焦到传感器上。
光线的强弱和颜色会影响传感器上各个像素的电荷积累。
2. 电荷积累：当光线被传感器上的像素所接收时，每个像素内的光感受器会将光转化为电荷并储存起来。
这些电荷的数量取决于光线的强度。
3. 电荷移动：完成电荷积累后，线阵相机的传感器会逐行读取每个像素存储的电荷，并将其移动到感光发射器上。
4. 电荷转换：感光发射器会将电荷转换为数字信号，通过模数转换器（ADC）进行转换，并以数字形式输出。
5. 图像重建：得到的数字信号可以经过图像处理算法进行处理、去噪和修复等操作，最终形成图像。
线阵相机的工作原理基于扫描，因此其逐行进行图像采集的方式使得其适用于对运动物体的成像。
这种相机常用于工业应用领域，如制造业中的质量检测、自动化生产线上的物体定位等。
线扫相机使用案例
线扫相机使用案例一、工业质检线扫相机在工业质检中有广泛的应用。
例如，可以将线扫相机安装在生产线上，用于检测产品表面的缺陷、裂纹、污渍等问题。
通过线扫相机的高速扫描功能，可以实时地对产品进行检测，提高生产效率和质量。
二、食品安全检测线扫相机可以用于食品安全检测。
例如，在食品加工厂中，可以使用线扫相机对食品进行扫描，检测是否有异物、污染物等问题。
通过线扫相机的高分辨率和快速扫描速度，可以及时发现并处理食品安全隐患，保障食品质量和消费者的健康。
三、医学影像诊断线扫相机在医学影像诊断中也有重要的应用。
例如，在放射科中，可以使用线扫相机对X光片、CT扫描片等进行扫描和处理，帮助医生快速准确地进行疾病诊断。
线扫相机的高分辨率和精准的图像处理能力，可以提供清晰的影像信息，帮助医生做出正确的诊断和治疗方案。
四、安防监控线扫相机在安防监控领域也有广泛的应用。
例如，在银行、商场、机场等公共场所，可以使用线扫相机对人员和物品进行实时监控。
线扫相机的高速扫描和图像处理能力，可以捕捉到细节丰富的图像信息，帮助安保人员及时发现和处理安全隐患。
五、交通监控线扫相机在交通监控中起到了重要的作用。
例如，在高速公路、城市道路等交通场所，可以使用线扫相机对车辆违章行为进行监控。
线扫相机可以实时捕捉到车辆的图像信息，并通过图像处理算法对违章行为进行自动识别和记录，提高交通管理的效率和准确性。
六、印刷品质检线扫相机可以用于印刷品质检。
例如，在印刷厂中，可以使用线扫相机对印刷品进行扫描，检测是否有颜色偏差、图像模糊等问题。
线扫相机的高分辨率和高速扫描能力，可以快速准确地检测印刷品的质量，提高印刷品的一致性和可靠性。
七、电子芯片检测线扫相机在电子芯片检测中也有重要的应用。
例如，在电子工厂中，可以使用线扫相机对电子芯片进行扫描，检测是否有焊接问题、缺陷等。
线扫相机的高分辨率和高速扫描能力，可以快速准确地检测电子芯片的质量，提高生产效率和可靠性。
线扫描相机原理
线扫描相机原理
线扫描相机是一种特殊的摄影机，通常用于卫星和其他遥感应用。
其基本原理是通过照相机的光学系统将点图像聚集在光电倍增器上。
当镜头平面或自旋的卫星完成扫描后，光电倍增器的输出信号将无数个点连成一条线条。
通过这种方式，卫星沿轨道飞行或镜头逐步倾斜，就可以得到连续的扫描图像。
线扫描相机的特点是视场角较宽，分辨力较高，照片易于判读。
这种相机的工作方式与传统的面扫描相机不同，后者一次拍摄整个场景，而线扫描相机则一次只拍摄一条线，然后通过在机构运动的过程中不断拍摄线，最终形成完整的图像。
以上内容仅供参考，如需更准确信息，建议咨询线扫描相机方面的专家。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线性扫描数码相机（一）
如果你嫌面阵CCD数码相机的分辨率太低的话，你可以用线性扫描数码相机来代替它的使用。
什么是线性扫描数码相机数码相机CCD的阵列格式有两种：面阵和线阵。
第一种现在市场上的大部分数码相机都是面阵形式。
CCD芯片就象小胶卷，它的最大优点与胶卷一样能即时曝光，但问题是当CCD的分辨率要与胶卷的分辨率相当时，按现在的芯片制造水平不可能在单芯片上制造这么多的传感器，也就是说在同等尺寸上，CCD的分辨率要比胶卷的分辨率低，因而数码相机的分辨率相时要差一些，价格比较低廉的相机更是如此。
第二种阵列形式为线性。
一列传感器的传感口上移动并且使捕捉图像信息的速度达到1线/次。
老式线性扫描仪往往要进行三次扫描，每次分别为红色、绿色和蓝色过滤。
而现在的线性扫描相机为三线扫描，能够一次扫描完毕。
当然，所要扫描的东西需保持静止状态，因而这些设备目前只适用于静止物体的拍摄。
什么是影像扫描速度扫描速度取决于很多因素，包括有效灯光、所需分辨率和ISO，扫描时间可以为40秒，也可以长达20分钟。
位数越多，质量越高对于线性扫描来说，一般传感器为12位和14位或通道，这意味着相机所捕获的色彩信息比所需要的要多，在拍摄时也可设定为8位或通道。
CCD的分辨率比胶卷好，一般情况下，它的效果比相机镜头要好，因而最好购买效果比较好的镜头。
无需胶卷和其它拍摄步骤意味着在图像转换时不会丢失任何原始图像信息，在观看高分辨率数码捕捉装置所产生的图像时，你会欣喜不已，因为物体或灯光任何细微差别都能显示出来，色调层次非常真实而且清晰。
一些细妙的颜色（如腊色）也能够忠实地重现出来，如果你想自己作一下比较的话，可以在硬件商店扫描一些样品，然后将这些图像样品与胶卷拍摄所得的结果相比较，高质量CCD的动态范围（从最线的色调到最深的色调效果）比胶卷好，胶卷的动态范围一般为5f，但最新的线性扫描相机的动态范围可达8~11f。
敬请阅读下一篇《线性扫描数码相机（二）》。
