循环伏安法介绍全解
循环伏安法
❖ 循环伏安法不仅可鉴定
电化学反应产物，还可鉴 定电化学—化学偶联反应 过程的产物。
❖ 例如，对—氨基苯酚的 电极反应过程，其循环伏
安图如图。开始由较负的 电位(图中起始点)沿箭头 方向作阳极扫描，得到一 个阳极峰1，而后作反向 阴极扫描，出现两个阴极 峰2和3，再作阳极扫描时 出现两个阳极峰4和5(图 中虚线表示)。其中峰5与 峰1的位置相同。
图3.1 循环伏安法中电位与时间的关系
❖ 其电流—电压曲线如图
图3.2 循环伏安图
❖ 阳、阴极峰电流之比值(设
)
❖ 严格地说，只有当电极反应产物可溶于溶液时， 上式的比值才为1。如电极产物形成汞齐，则由于 悬汞电极的体积很小，汞中还原形的浓度比溶液 中氧化形的浓度大得多，因而阳极峰电流比阴极 峰电流大。
极反应为
❖ 扫速越慢，阳极峰电流比阴极峰电流降低得更快，峰电流之 比ip,a/ip,c与v的关系如前图， ip,a/ip,c随v增加而增加，最后趋 于 发1生。水这化是反由应于电极还原产物Co(en)32+不稳定，在电极附近
❖ Co(en)32+可在阳极上氧化，而水化产物Co(en)2(OH)22+则不 能，因此，扫速越快，水化反应越来不及进行，生成的水化 物越少， ip,a/ip,c值越接近于1。反之，v越小，水化反应作用 越大，电流比值越小。
❖ 三种不同R1和R 2基的烯类比合物的反应是二聚化 反应的另一例子。其反应通式为
❖ 不同取代基的反应物的伏安图，如下图所示。
烯类化含物循环伏安图
c为
的循环伏安图，无阳极峰，表明二聚化反应很快，

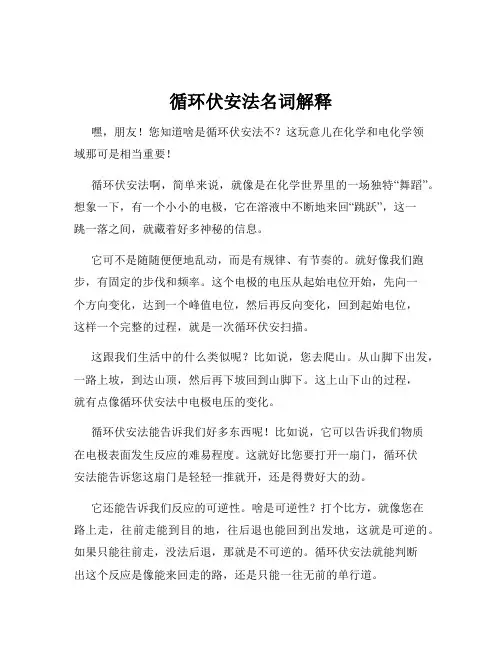

循环伏安法名词解释
循环伏安法名词解释嘿，朋友！您知道啥是循环伏安法不？这玩意儿在化学和电化学领域那可是相当重要！循环伏安法啊，简单来说，就像是在化学世界里的一场独特“舞蹈”。
想象一下，有一个小小的电极，它在溶液中不断地来回“跳跃”，这一跳一落之间，就藏着好多神秘的信息。
它可不是随随便便地乱动，而是有规律、有节奏的。
就好像我们跑步，有固定的步伐和频率。
这个电极的电压从起始电位开始，先向一个方向变化，达到一个峰值电位，然后再反向变化，回到起始电位，这样一个完整的过程，就是一次循环伏安扫描。
这跟我们生活中的什么类似呢？比如说，您去爬山。
从山脚下出发，一路上坡，到达山顶，然后再下坡回到山脚下。
这上山下山的过程，就有点像循环伏安法中电极电压的变化。
循环伏安法能告诉我们好多东西呢！比如说，它可以告诉我们物质在电极表面发生反应的难易程度。
这就好比您要打开一扇门，循环伏安法能告诉您这扇门是轻轻一推就开，还是得费好大的劲。
它还能告诉我们反应的可逆性。
啥是可逆性？打个比方，就像您在路上走，往前走能到目的地，往后退也能回到出发地，这就是可逆的。
如果只能往前走，没法后退，那就是不可逆的。
循环伏安法就能判断出这个反应是像能来回走的路，还是只能一往无前的单行道。
另外啊，通过循环伏安法得到的曲线，还能算出一些重要的参数，比如扩散系数。
这扩散系数就像水流的速度，能反映物质在溶液中扩散的快慢。
而且，循环伏安法应用广泛得很呢！在电池研究里，它能帮我们了解电池的性能；在药物分析中，能检测药物分子的反应；在材料科学里，能研究材料的电化学特性。
所以说，循环伏安法就像是化学世界里的一把神奇钥匙，能打开好多未知的大门，让我们窥探到物质在电化学过程中的种种奥秘。
它可真是个了不起的工具，您说是不是？总之，循环伏安法是一种强大而有用的电化学分析方法，为我们探索化学世界提供了重要的手段和信息。
循环伏安法原理及结果分析
循环伏安法原理及结果分析循环伏安法（cyclic voltammetry）是电化学分析技术中常用的手段之一，它通过对电极表面施加一定的电位范围，并观察电流随时间的变化，来研究电极的电化学反应动力学过程及物质的电化学性质。
本文将介绍循环伏安法的原理和结果分析。
一、循环伏安法原理循环伏安法是利用三电极体系或两电极体系，在电解液中施加一系列连续的电位变化，从而观察被测物质的电极过程和电分析过程。
其原理可以概括如下：1. 电位扫描循环伏安法通过对电极施加一定电位的扫描，看电流随着电位变化的趋势，了解电极上电化学反应的特性。
该扫描通常为正弦形状的波形，可以从一个起始电位逐渐扫描到反向电位，然后再返回起始电位。
2. 反应过程在电位扫描过程中，当电极达到某一特定电位时，电极上的溶液中的物质会发生氧化还原反应。
在电位的正向扫描中，电极吸附或生成物质发生氧化反应；在电位的反向扫描中，电极吸附或生成物质发生还原反应。
3. 极化曲线根据电流与电位之间的关系绘制出的曲线被称为循环伏安曲线（cyclic voltammogram）。
循环伏安曲线可以提供丰富的电化学信息，如峰电位、峰电流、反应速率等，通过分析这些参数可以了解被测物质的电化学性质。
二、循环伏安法结果分析循环伏安法作为一种定量分析技术，可以提供丰富的信息用于研究和分析。
下面是对循环伏安法结果的常见分析方法：1. 峰电位循环伏安曲线中的峰电位是指氧化还原反应发生的特定电位，它可以提供物质的氧化还原能力和反应速率信息。
通过比较不同物质的峰电位可以实现物质的定性分析。
2. 峰电流峰电流是循环伏安曲线中峰值对应的电流值，它可以反映物质的浓度和反应速率。
通过比较不同物质的峰电流可以实现物质的定量分析。
3. 氧化还原峰循环伏安曲线中的氧化峰和还原峰是氧化还原反应的关键指标。
通过对氧化峰和还原峰的面积进行定量分析，可以得到物质的电化学反应速率以及反应机理。
4. 电化学反应动力学循环伏安法还可通过对不同扫描速率下的曲线进行分析，得到电化学反应的动力学参数，比如转移系数、速率常数等。
循环伏安法的工作原理
循环伏安法的工作原理1循环伏安法简介循环伏安法是一种经典的电化学方法，用于研究电极表面、某些离子溶液的氧化还原行为以及电化学反应动力学等问题。
它通常是通过改变电极电势，监测电流变化并绘制伏安曲线来实现的。
2循环伏安法的步骤循环伏安法的基本步骤非常简单：1.使电极在某个起始电势下静置一段时间，稳定后测量电流荷兰玻璃电极。
2.电势施加到不同的电位点上，记录下对应的电流值。
3.逆转电势并再次进行相同的测量。
4.让电极回到起始电势并记录相关电流值。
3循环伏安法的意义通过循环伏安法，我们可以测量氧化还原反应动力学及其机理。
这种方法广泛应用于电化学催化（如燃料电池）、电化学传感器、电极表面修饰以及材料表征等方面。
此外，该方法还能用于检测氧化还原反应参与的化学物质、观察电极电势对电化学反应的影响以及评价反应热力学和动力学参数等。
4循环伏安法的优点和应用循环伏安法的优点在于可靠性高、重复性好、具有很高的空间和时间分辨率，并且对于难以直接测量的实验系统进行反应动力学研究具有明显优势。
该方法在离子电解质的反应动力学、材料表征、催化和传感器等领域得到广泛应用。
例如，它被用于测量气体传感器、生物传感器、电化学电池等方面。
5循环伏安法的局限需要注意的是，循环伏安法也有局限性：仅能适用于反应速率较慢的化学体系，并需要高度纯净的电解质，还需要空气无尘条件下进行操作。
6结论总之，循环伏安法是一种非常重要且广泛应用的电化学研究方法，有效探究氧化还原反应机理，对于催化、物质表征等领域有着广泛应用。
理解和掌握循环伏安法的基本原理和应用场合，将有助于开展相关研究，并推动电化学研究的发展和应用。
(完整版)循环伏安法
(1) 从起点S开始图，8-电19位往正方 向进行阳极扫描，得到阳极峰1。
(3) 再进行一次阳极扫描， 则又出现两个阳极峰4和5， 且峰5的电位值与峰1相同。
对-亚氨基苯 O
OH 苯醌在较负的 O
OH
醌又还原成 对-氨基苯酚
解释: + 2H++ 2e-
? c为不可逆，因为它只有一个还原峰，反方向扫描时虽 然有连续的电流衰减但是没有得到氧化峰， ipc与电压 扫描速度√ v成正比。当电压扫描速度明显增加时， φpc明显变负 。
(二)电极反应机理的研究
? 循环伏安法可用于电化学 -化学 偶联过程的研究，即在电极反应过 程中还伴随着化学反应的产生。
(2) 然后反向向阴极扫描，
一、循环伏安法
?
以快速线性扫描的形式施加三角波电压 ，一
次三角波扫描完成一个还原过程和氧化过程的循环，
然后根据 i—φ曲线进行分析的方法称为循环伏安
法。
二、工作原理
(一) 基本装置
?同普通极谱法。
1. 三角波电压
将线性扫描电压施加到电极上，
从起始电压Ui开始沿某一方向扫描到 终止电压Us后，再以同样的速度反方
向扫至起始电压，加压线路成等腰 三角形，完成一次循环。根据实际 需要，可以进行连续循环扫描。
图8-17
(二)工作原理
? 1. 当三角波电压增加时，(即电位从正向负 扫描时)溶液中氧化态电活性物质会在电极上 得到电子发生还原反应，产生还原峰。 O + ne- ? R
? 2. 当逆向扫描时，在电极表面生成的还原性 物质R又发生氧化反应，产生氧化峰。 R ? O + ne-
循环伏安法的原理
循环伏安法的原理循环伏安法（Cyclic Voltammetry，CV）是一种常用的电化学测量技术，用于研究和分析电化学反应和电极过程。
它通过在一个电极上施加一定电压范围的三角波电位扫描，同时测量所施加电位对应的电流，从而研究电极表面的电化学反应过程。
1.洛伦茨力：当一个电子在电场中运动时，受到了洛伦茨力的作用。
该力使电子沿电场方向运动，进而在电极上产生电流。
2.法拉第定律：法拉第定律是描述电极反应速率与电极电位和电流之间关系的定律。
它表明，电极反应速率与电极电势的增加成正比，与电流的增加成正比。
3.氧化还原反应：循环伏安法主要用于研究氧化还原反应，即电化学反应中电子的转移。
1.扫描起始电位：从一个起始电位开始，通常是可逆反应中电极电位的大致中点。
2.升压段：电极电位以恒定的速率升高，电流也随之变化。
升压速率决定了电极上动态反应发生的速度。
3.高电位段：在达到最高电位之后，电极电位会保持稳定一段时间。
这个段落被称为等电位段，用于让电极上可能发生的反应达到平衡。
4.降压段：电极电位以相同的速率逐渐降低。
电流的变化与升压段相反。
5.扫描结束：电极电位回到起始电位。
在循环伏安法的实验中，通过测量电压和电流的关系，可以绘制出循环伏安曲线。
根据这条曲线，可以获得一系列与电化学反应相关的信息。
例如，可以确定反应的峰电势、峰电流、电化学活性物质的浓度等。
除了基本原理之外，循环伏安法还可以通过不同的实验条件进行改进和拓展，满足更多研究和分析的需求。
例如，可以在不同的扫描速度下进行实验，研究反应速率与电化学反应机理之间的关系。
此外，还可以使用循环伏安法对催化剂和电极材料进行表征，以及研究化学反应机制和催化反应过程。
总之，循环伏安法通过施加电压和测量电流，以及根据电位电流曲线的变化，研究电化学反应和电极过程。
基于循环伏安法的原理，我们可以获得与反应动力学、反应机理、电极材料特性和催化剂表征有关的重要信息。
这种技术在化学、材料科学、能源研究等领域都有广泛应用，对于深入理解电化学反应和开发新型催化剂具有重要意义。
循环伏安法详解PPT课件
实验步骤
• 3．以10mV·s-1的扫描速率分别对20mmol•L-1、10mmol•L-1、5mmol•L-1、 2mmol•L-1、1mmol•L-1的K3Fe(CN)6溶液进行循环伏安扫描，了解Ipc、Ipa、 Δp与浓度的关系。
• 实验完毕，清洗电极、电解池，将仪器恢复原位，桌面擦拭干净。
实验目的
1．掌握循环伏安法的基本原理和测量技术。 2．通过对体系的循环伏安测量，了解如何根据峰电流、峰电势及峰电势差和扫描
速度之间的函数关系来判断电极反应可逆性，以及求算有关的热力学参数和动力学 参数 。
第1页/共18页
实验原理
• 循环伏安法是指在电极上施加一个线性扫描 电压，以恒定的变化速度扫描，当达到某设 定的终止电位时，再反向回归至某一设定的 起始电位，循环伏安法电位与时间的关系为 （见图a）
第14页/共18页
数据处理
• 从循环伏安图上读出Ipc、Ipa、Δp，作Ipc和Ipc~CO图。 第15页/共18页
注意事项
（1）测定前仔细了解仪器的使用方法。 （2）每一次循环伏安实验前，必须严格按照步骤1中所述，处理电极。
第16页/共18页
思考题
1．在三电极体系中，工作电极、辅助电极和参比电极各起什么作用。 2．按1式，当υ→0时，Ip→0，据此可以认为采用很慢的扫描速度时不出现
第12页/共18页
实验步骤
（3）分别以5mV•s-1、10mV·s-1、20 mV•s-1、50 mV•s-1、80 mV•s-1、100 mV•s-1的扫描速率对5mmol•L-1K3Fe(CN)6＋0.5 mol•L-1KCl体系进行循环伏安实验， 求出Δp、Ipc、Ipa，了解Ipc、Ipa、Δp与扫描速率的关系。
循环伏安法原理及结果分析
循环伏安法原理及结果分析在电化学研究领域，循环伏安法是一种极其重要的研究手段。
它不仅能提供有关电极反应的丰富信息，还在材料科学、生物化学、环境监测等众多领域发挥着关键作用。
接下来，让我们深入了解一下循环伏安法的原理以及如何对其结果进行分析。
循环伏安法的基本原理基于控制电极电位的线性扫描。
在实验中，工作电极的电位以一定的速率在一个特定的电位范围内进行周期性的线性扫描。
通常，电位从起始电位开始，向一个方向扫描到终止电位，然后反向扫描回到起始电位，如此反复，形成一个循环。
在这个过程中，电极表面会发生氧化还原反应。
当电极电位达到某种物质的氧化电位时，该物质会在电极表面被氧化，产生氧化电流；当电极电位反向扫描到该物质的还原电位时，之前被氧化的物质会被还原，产生还原电流。
通过测量这些电流随电位的变化关系，我们就能够获得有关电极反应的信息。
为了更好地理解循环伏安法的原理，我们可以以一个简单的氧化还原反应为例。
假设在溶液中存在一种可氧化还原的物质 A，其氧化态为 A+，还原态为 A。
当工作电极的电位逐渐升高时，当达到 A 的氧化电位时，A 会被氧化为A+，同时产生氧化电流。
随着电位的继续升高，氧化电流可能会先增大，然后由于扩散控制等因素逐渐减小。
当电位反向扫描时，A+会在电极表面被还原为 A，产生还原电流。
那么，循环伏安法得到的结果通常以电流电位曲线的形式呈现。
在分析这些曲线时，有几个关键的参数和特征需要关注。
首先是峰电位。
氧化峰电位和还原峰电位分别对应着物质的氧化和还原过程中电流达到最大值时的电位。
峰电位的位置可以提供有关反应的难易程度和可逆性的信息。
一般来说，对于可逆反应，氧化峰电位和还原峰电位之间的差值较小；而对于不可逆反应，这个差值较大。
其次是峰电流。
峰电流的大小与参与反应的物质的浓度、扩散系数以及扫描速率等因素有关。
根据 RandlesSevcik 方程，在一定条件下，峰电流与扫描速率的平方根成正比，与物质的浓度成正比。
